Klein Tools Coax Explorer 2 qo'llanmasi

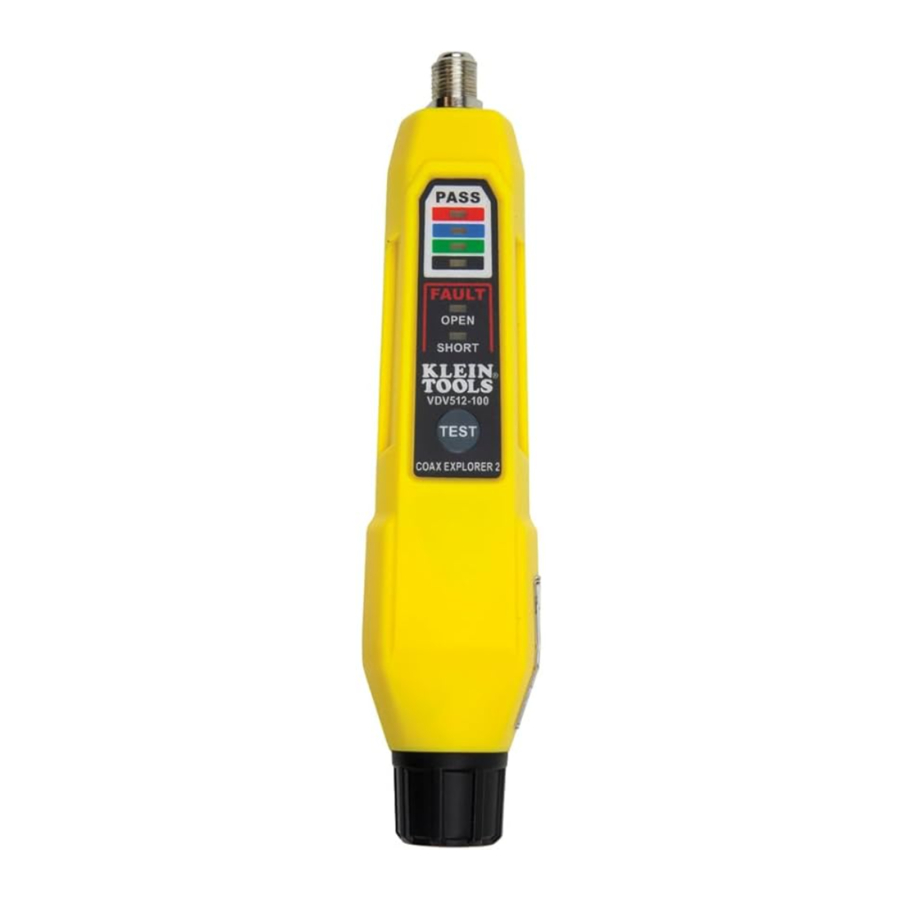

UMUMIY KO'RINISH

1. Test masofadan boshqarish pulti #1 (qizil)
2. F-ulagich
3. Batareya qopqog'i
4. 2x AAA batareyalari (qo'shilgan)
5. TEST tugmasi
6. PASS LEDlari
7. OPEN nosozlik LEDi
8. SHORT nosozlik LEDi
9. Cho'ntak qisqichi (orqa)

ESLATMA: Tester ichida foydalanuvchi tomonidan sozlanishi mumkin bo'lgan qismlar yo'q.

UMUMIY TEXNIK XUSUSIYATLAR

Klein Tools Coax Explorer^® 2 F-ulagichli koaksial kabellarning to'g'ri uzluksizligini tekshiradi va ularning joylashuvini xaritalaydi. Rangli kodlangan surish moslamalari to'rttagacha kabelni sinovdan o'tkazish va xaritalash imkonini beradi, kabel holatini LED indikatorlari orqali ko'rsatadi (PASS, OPEN yoki SHORT), ular, shuningdek, kabel/masofadan boshqarish pultining joylashuvini aniqlaydi. Masofadan boshqarish pulti #1 (qizil) kiritilgan, qo'shimcha masofadan boshqarish pultlari alohida sotib olinadi.

• Atrof-muhit: Ichki
• Ishlash balandligi: Maksimal 10000 fut (3000 m)
• Ishlash harorati: 32° dan 122°F gacha (0° dan 50°C gacha)
• Saqlash harorati: -4° dan 140°F gacha (-20° dan 60°C gacha)
• Nisbiy namlik: 10% dan 90% gacha kondensatsiz
• O'lchamlari (masofadan boshqarish pulti ushlagichi bilan birga): 5.7" x 2.3" x 1.1" (145 x 32 x 29 mm)
• Og'irligi (batareyalar bilan birga): 4.8 oz. (136 g) Texnik xususiyatlar o'zgarishi mumkin.

KABELLARNI SINASH/XARITALASH

ESLATMA: Quvvatlanadigan zanjirlar yoki rozetkalarda foydalanilmaydi.

1. Test masofadan boshqarish pultini sinovdan o'tkaziladigan kabel yoki rozetkaning bir uchiga ulang. Agar kerak bo'lsa, test masofadan boshqarish pultini kabelga ulash uchun F-adapterdan (qo'shilmagan) foydalaning.
2. Sinovdan o'tkaziladigan kabel yoki rozetkaning qarama-qarshi uchini Coax Explorer^® 2 dagi F-ulagichga ulang.
3. TEST tugmasini bosib turing. Agar kabel to'g'ri ulangan bo'lsa, yuqori (qizil) PASS LEDi yonadi. Agar kabelda muammo bo'lsa, FAULT LEDlaridan biri (OPEN yoki SHORT ) yonadi.

O'RNATILMAGAN KABELNI SINASH

1. F-adapterdan (qo'shilmagan) foydalanib, test masofadan boshqarish pultini sinovdan o'tkaziladigan kabelning bir uchiga ulang.
2. Sinovdan o'tkaziladigan kabelning qarama-qarshi uchini Coax Explorer^® 2 dagi F-ulagichga ulang.
3. TEST tugmasini bosib turing. Agar kabel to'g'ri ulangan bo'lsa, mos keladigan PASS LEDi yonadi. Agar kabelda muammo bo'lsa, FAULT LEDlaridan biri (OPEN yoki SHORT ) yonadi.

BATAREYANI ALMASHTIRISH

(1-RASM)
TEST tugmasi bosilganda va hech qanday LEDlar yonmasa, batareyalarni almashtirish kerak.

1. Batareya qopqog'ini burab oching.
2. Ikkita ishlatilgan AAA batareyasini olib tashlang va qayta ishlang.
3. Ikkita yangi AAA batareyasini musbat (+) tomoni ko'rsatilganidek testerga qarab turgan holda o'rnating.
4. Batareya qopqog'ini mahkam qilib joyiga burab qo'ying.

SAQLASH

Tester uzoq vaqt davomida ishlatilmasa, batareyalarni olib tashlang. Yuqori harorat yoki namlik ta'siriga yo'l qo'ymang. UMUMIY TEXNIK XUSUSIYATLAR bo'limida ko'rsatilgan chegaralardan oshadigan ekstremal sharoitlarda saqlangandan so'ng, ishlatishdan oldin testerning normal ishlash sharoitlariga qaytishiga ruxsat bering.

MIJOZLARGA XIZMAT KO'RSATISH

KLEIN TOOLS, INC.
450 Bond Street, Lincolnshire, IL 60069
1-877-775-5346 customerservice@kleintools.com
www.kleintools.com
