Manual do Klein Tools Coax Explorer 2

Conteúdo

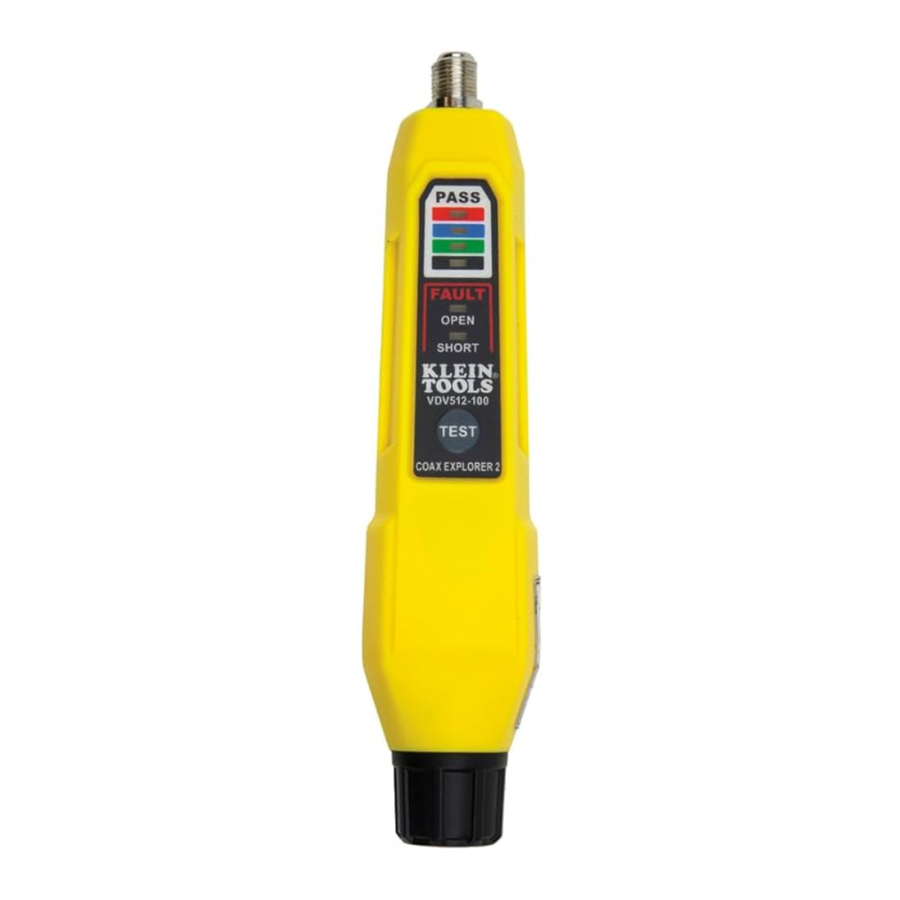

VISÃO GERAL

  1. Teste Remoto N.º 1 (Vermelho)
  2. Conetor F
  3. Tampa da Pilha
  4. 2 pilhas AAA (incluídas)
  5. Botão TEST (TESTE)
  6. LEDs PASS (APROVADO)
  7. LED OPEN Fault (Falha ABERTA)
  8. LED SHORT Fault (Falha de CURTO-CIRCUITO)
  9. Clipe de Bolso (Atrás)

NOTA: Não existem peças reparáveis pelo utilizador dentro do testador.

ESPECIFICAÇÕES GERAIS

O Klein Tools Coax Explorer® 2 verifica a continuidade adequada dos cabos coaxiais do conetor F e mapeia a sua localização. Os remotos push-on com código de cores permitem que até quatro cabos sejam testados e mapeados, exibindo o estado do cabo através de indicadores LED (PASS, OPEN ou SHORT) que também identificam a localização do cabo/remoto. O remoto n.º 1 (vermelho) está incluído, remotos adicionais estão disponíveis separadamente.

  • Ambiente: Interior
  • Altitude de Operação: 3000 m (10 000 pés) no máximo
  • Temperatura de Operação: 32° a 122°F (0° a 50°C)
  • Temperatura de Armazenamento: -4° a 140°F (-20° a 60°C)
  • Humidade Relativa: 10% a 90% sem condensação
  • Dimensões (incluindo suporte remoto): 145 x 32 x 29 mm (5,7" x 2,3" x 1,1")
  • Peso (incluindo pilhas): 136 g (4,8 oz.) Especificações sujeitas a alterações.

CABOS DE TESTE/MAPEAMENTO

NOTA: Não utilizar em circuitos ou tomadas energizadas.

  1. Ligue o controlo remoto de teste a uma extremidade do cabo ou tomada a ser testada. Se necessário, utilize um adaptador F (não incluído) para ligar o controlo remoto de teste ao cabo.
  2. Ligue a extremidade oposta do cabo ou tomada a ser testada ao conetor F no Coax Explorer® 2.
  3. Mantenha premido o botão TEST (TESTE) . Se o cabo estiver corretamente ligado, o LED PASS (APROVADO) superior (vermelho) acenderá. Se houver um problema com o cabo, um dos LEDs FAULT (FALHA) (OPEN [ABERTO] ou SHORT [CURTO-CIRCUITO] ) acenderá.

TESTAR UM CABO NÃO INSTALADO

  1. Usando um adaptador F (não incluído), ligue um controlo remoto de teste a uma extremidade do cabo a ser testado.
  2. Ligue a extremidade oposta do cabo a ser testado ao conetor F no Coax Explorer® 2.
  3. Mantenha premido o botão TEST (TESTE) . Se o cabo estiver corretamente ligado, o LED PASS (APROVADO) correspondente acenderá. Se houver um problema com o cabo, um dos LEDs FAULT (FALHA) (OPEN [ABERTO] ou SHORT [CURTO-CIRCUITO] ) acenderá.

SUBSTITUIÇÃO DA PILHA

(FIG. 1)
Quando o botão TEST (TESTE) é premido e nenhum LED acende, as pilhas devem ser substituídas.

  1. Desaperte a tampa da pilha .
  2. Remova e recicle as duas pilhas AAA gastas .
  3. Instale duas pilhas AAA novas, com o lado positivo (+) virado para dentro do testador, conforme mostrado.
  4. Aperte bem a tampa da pilha de volta no lugar.

ARMAZENAMENTO

Remova as pilhas quando o testador não estiver em uso por um longo período de tempo. Não exponha a altas temperaturas ou humidade. Após um período de armazenamento em condições extremas que excedam os limites mencionados na seção ESPECIFICAÇÕES GERAIS, deixe o testador retornar às condições normais de operação antes de usar.

ATENDIMENTO AO CLIENTE

KLEIN TOOLS, INC.
450 Bond Street, Lincolnshire, IL 60069
1-877-775-5346 customerservice@kleintools.com
www.kleintools.com
