Manual del Klein Tools Coax Explorer 2

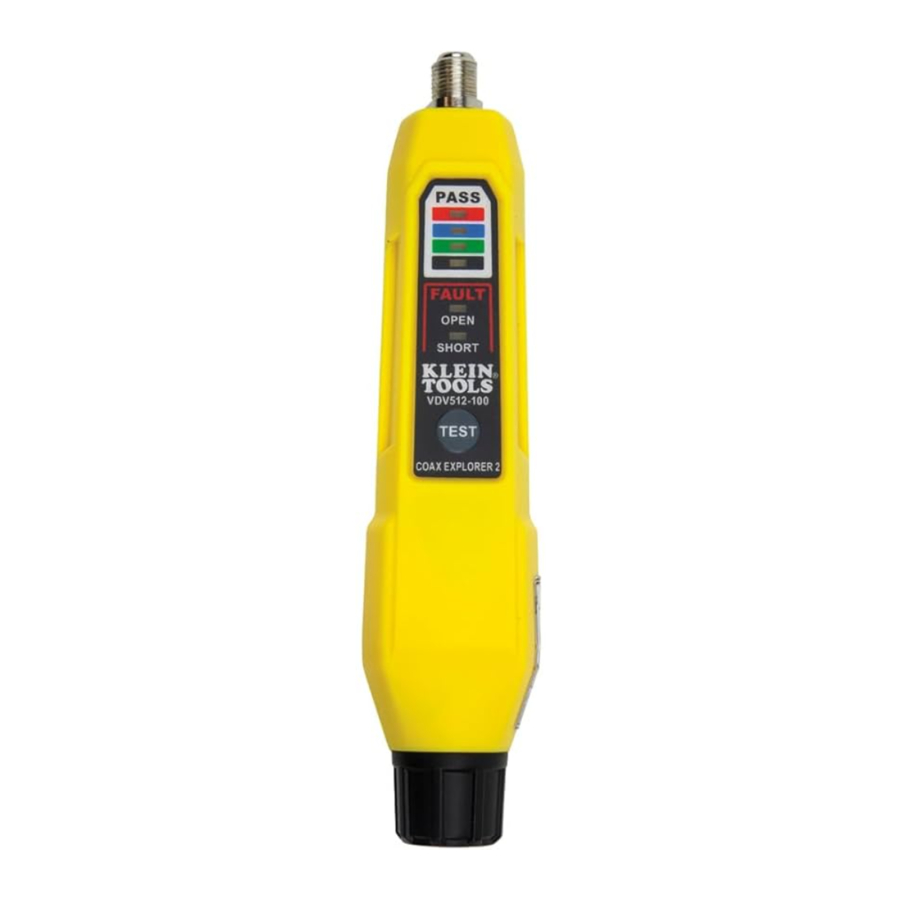

DESCRIPCIÓN GENERAL

1. Control remoto de prueba n.º 1 (rojo)
2. Conector F
3. Tapa de la batería
4. 2 pilas AAA (incluidas)
5. Botón TEST (PRUEBA)
6. LED PASS (APROBADO)
7. LED OPEN (ABIERTO) de fallo
8. LED SHORT (CORTO) de fallo
9. Clip de bolsillo (parte posterior)

NOTA: El probador no contiene piezas reparables por el usuario.

ESPECIFICACIONES GENERALES

El Klein Tools Coax Explorer^® 2 verifica la continuidad adecuada de los cables coaxiales con conector F y localiza su ubicación. Los controles remotos enchufables codificados por colores permiten probar y localizar hasta cuatro cables, mostrando el estado del cable a través de los indicadores LED (PASS [APROBADO], OPEN [ABIERTO] o SHORT [CORTO]) que también identifican la ubicación del cable/control remoto. Se incluye el control remoto n.º 1 (rojo); los controles remotos adicionales están disponibles por separado.

• Entorno: Interior
• Altitud de funcionamiento: 3000 m (10 000 pies) como máximo
• Temperatura de funcionamiento: 32° a 122°F (0° a 50°C)
• Temperatura de almacenamiento: -4° a 140°F (-20° a 60°C)
• Humedad relativa: 10 % a 90 % sin condensación
• Dimensiones (incluido el soporte del control remoto): 145 x 32 x 29 mm (5,7" x 2,3" x 1,1")
• Peso (incluidas las pilas): 136 g (4,8 oz) Especificaciones sujetas a cambios.

PRUEBA/LOCALIZACIÓN DE CABLES

NOTA: No debe utilizarse en circuitos o tomas de corriente con alimentación.

1. Conecte el control remoto de prueba a un extremo del cable o la toma de corriente que se va a probar. Si es necesario, utilice un adaptador F (no incluido) para conectar el control remoto de prueba al cable.
2. Conecte el extremo opuesto del cable o la toma de corriente que se va a probar al conector F en el Coax Explorer^® 2.
3. Mantenga pulsado el botón TEST (PRUEBA) . Si el cable está correctamente conectado, se encenderá el LED PASS (APROBADO) superior (rojo) . Si hay un problema con el cable, se encenderá uno de los LED FAULT (FALLO) (OPEN [ABIERTO] o SHORT [CORTO] ).

PRUEBA DE UN CABLE NO INSTALADO

1. Con un adaptador F (no incluido), conecte un control remoto de prueba a un extremo del cable que se va a probar.
2. Conecte el extremo opuesto del cable que se va a probar al conector F en el Coax Explorer^® 2.
3. Mantenga pulsado el botón TEST (PRUEBA) . Si el cable está correctamente conectado, se encenderá el LED PASS (APROBADO) correspondiente . Si hay un problema con el cable, se encenderá uno de los LED FAULT (FALLO) (OPEN [ABIERTO] o SHORT [CORTO] ).

SUSTITUCIÓN DE LA BATERÍA

(FIG. 1)
Cuando se pulsa el botón TEST (PRUEBA) y no se enciende ningún LED, es necesario sustituir las pilas.

1. Desenrosque la tapa de la batería .
2. Retire y recicle las dos pilas AAA gastadas .
3. Instale dos pilas AAA nuevas, con el lado positivo (+) orientado hacia el interior del probador, como se muestra.
4. Vuelva a enroscar firmemente la tapa de la batería en su lugar.

ALMACENAMIENTO

Retire las pilas cuando no vaya a utilizar el probador durante un período de tiempo prolongado. No lo exponga a altas temperaturas ni a la humedad. Después de un período de almacenamiento en condiciones extremas que superen los límites mencionados en la sección ESPECIFICACIONES GENERALES, permita que el probador vuelva a las condiciones de funcionamiento normales antes de usarlo.

ATENCIÓN AL CLIENTE

KLEIN TOOLS, INC.
450 Bond Street, Lincolnshire, IL 60069
1-877-775-5346 customerservice@kleintools.com
www.kleintools.com
