Vtech RM5752 - Guía de Instalación del Monitor de Video Wi-Fi 1080p

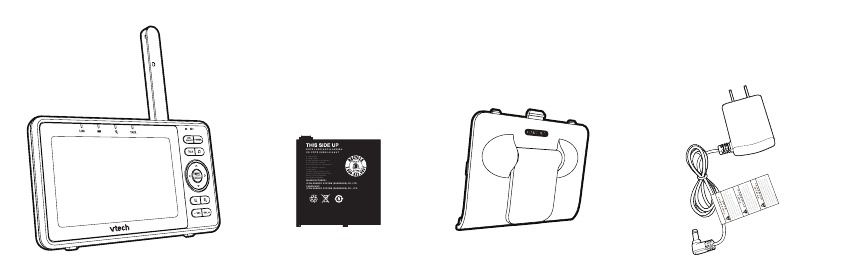

¿Qué hay en la caja?

Su paquete de monitor de video HD contiene los siguientes elementos. Guarde su recibo de compra y el embalaje original en caso de que sea necesario un servicio de garantía.

Requisitos

Asegúrese de que su sistema incluya los siguientes componentes y que cumplan con los requisitos mínimos.

Red	Wi-Fi
Router Wi-Fi	2.4GHz 802.11 b/g/n
Conexión a Internet	1.5 Mbps @ 720p o 2.5 Mbps @1080p de ancho de banda de subida por cámara
MyVTech Baby 1080p mobile app (aplicación móvil)	Conecte hasta 10 unidades de cámara

Descripción general

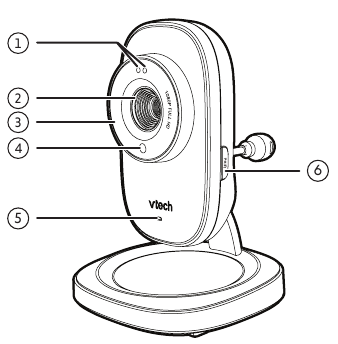

Descripción general de la unidad de cámara

1. Indicadores LED

• Parpadea en amarillo y azul alternativamente cuando la unidad de cámara está en modo de emparejamiento.
• Amarillo fijo cuando la unidad de cámara se está conectando a Internet.
• Amarillo y azul fijos cuando la unidad de cámara está inactiva.
• Parpadea en amarillo y azul lentamente durante la transmisión de video.
• Parpadea en amarillo y azul rápidamente y alternativamente cuando la unidad de cámara está actualizando su firmware.

2. Lente de la cámara
3. LED infrarrojos

• Le permiten ver claramente en un entorno oscuro.

4. Sensor de luz
5. Micrófono
6. Botón PAIR (EMPAREJAR)

• Mantenga pulsado durante 3 segundos para entrar en el modo de emparejamiento.
• Mantenga pulsado durante 20 segundos para restablecer la configuración de la cámara a los valores predeterminados de fábrica.

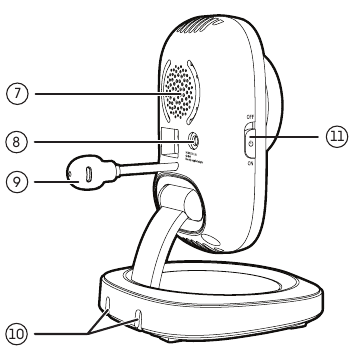

7. Altavoz


• Para proteger su audición, no se coloque cerca de la cámara HD cuando la alarma de la cámara se active. La fuerte alarma puede dañar su audición.

8. Conector de alimentación
9. Sensor de temperatura
10. Orificios de montaje en pared para montaje vertical
11. Interruptor ON/OFF (ENCENDIDO/APAGADO)

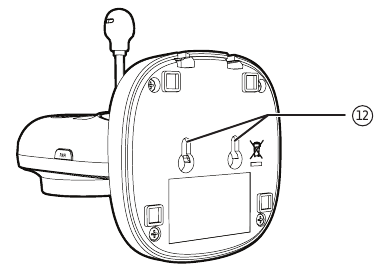

12. Orificios de montaje en pared para montaje lateral

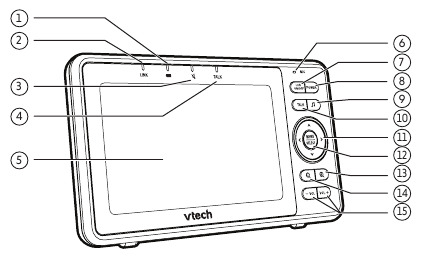

Descripción general de la unidad para padres

1. Luz LED

• Encendida cuando la unidad para padres está conectada a la corriente alterna o la batería se está cargando.
• Parpadea cuando la batería de la unidad para padres está baja y necesita cargarse.
• Apagada cuando la unidad para padres está desconectada de la corriente alterna.

2. Luz LED LINK (ENLACE)

• Encendida cuando la unidad para padres está vinculada a la unidad de cámara.
• Parpadea cuando se pierde el enlace con la unidad de cámara.

3. Luz LED

• Encendida cuando el volumen de la unidad para padres está desactivado.
• Encendida cuando la unidad para padres está hablando con la unidad de cámara.

4. Luz LED TALK (HABLAR)

• Encendida cuando la unidad para padres está hablando con la unidad de cámara.

5. Pantalla LCD
6. Micrófono
7. LCD ON/OFF (LCD ENCENDIDO/APAGADO)
8. POWER (ENCENDIDO)
9. Lullaby (Canción de cuna)

• Pulse para entrar en el menú de canciones de cuna.

10. TALK (HABLAR)

• Mantenga pulsado para hablar con la unidad de cámara.

11. Teclas de flecha

• Mientras esté en el submenú, pulse para salir.
• o Pulse para mover el cuadro de selección hacia la izquierda, hacia arriba, hacia la derecha o hacia abajo.

12. MENU/SELECT (MENÚ/SELECCIONAR)

• Pulse para entrar en el menú. Mientras esté en un menú, pulse para elegir un elemento o guardar una configuración.

13. Zoom in (Acercar)
14. Zoom out (Alejar)

• Pulse para ajustar el volumen del altavoz.

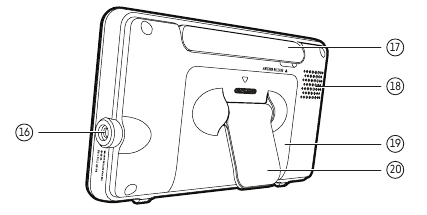

16. Conector de alimentación
17. Antena
18. Altavoz
19. Tapa del compartimento de la batería
20. Soporte

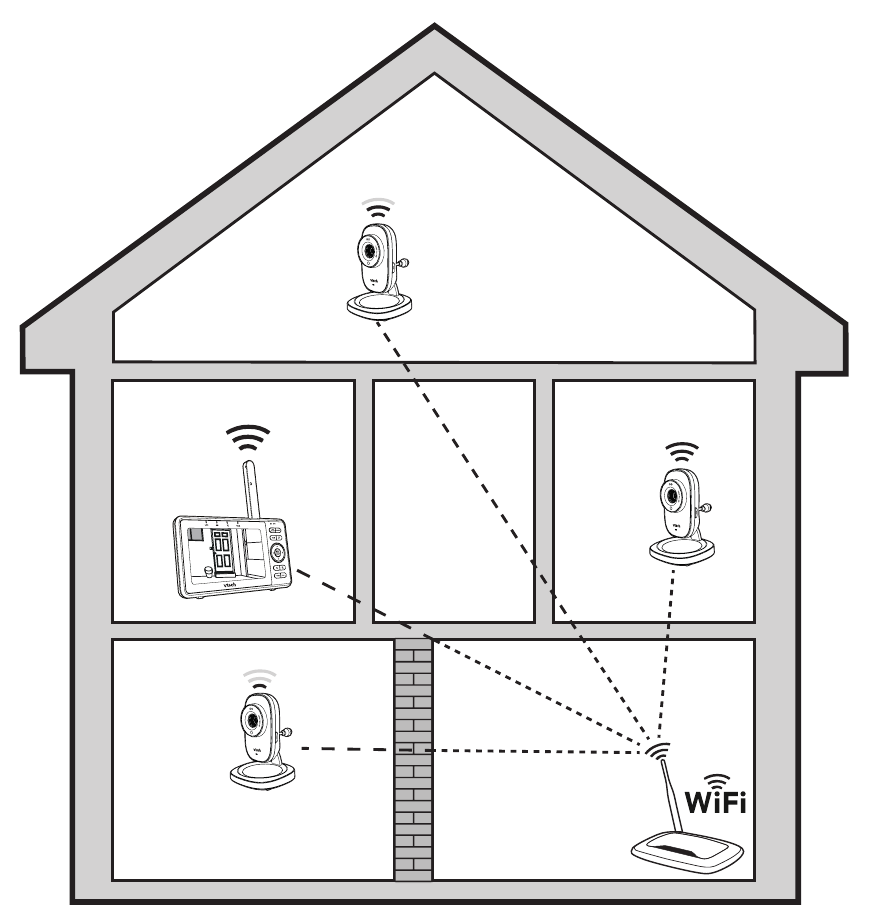

Cómo funciona el sistema

El router Wi-Fi (no incluido) proporciona conectividad a Internet a su sistema de monitor de video HD. Sirve como canal de comunicación entre su unidad de cámara y la unidad para padres, lo que le permite monitorear y/o controlar su unidad de cámara dondequiera que esté.

Proteja su privacidad y seguridad en línea

VTech se preocupa por su privacidad y tranquilidad. Es por eso que hemos reunido una lista de las mejores prácticas recomendadas por la industria para ayudar a mantener su conexión inalámbrica privada y sus dispositivos protegidos cuando estén en línea. Le recomendamos que revise cuidadosamente y considere cumplir con los siguientes consejos.

Asegúrese de que su conexión inalámbrica sea segura.

• Antes de instalar un dispositivo, asegúrese de que la señal inalámbrica de su router esté encriptada seleccionando la configuración "WPA2-PSK con AES" en el menú de seguridad inalámbrica de su router.

Cambie la configuración predeterminada.

• Cambie el nombre de red inalámbrica predeterminado de su router inalámbrico (SSID) a algo único.
• Cambie las contraseñas predeterminadas por contraseñas únicas y seguras. Una contraseña fuerte:
  • Tiene al menos 10 caracteres de longitud.
  • Es compleja.
  • No contiene palabras del diccionario ni información personal.
  • Contiene una mezcla de letras mayúsculas, letras minúsculas, caracteres especiales y números.

Mantenga sus dispositivos actualizados.

• Descargue los parches de seguridad de los fabricantes tan pronto como estén disponibles. Esto asegurará que siempre tenga las últimas actualizaciones de seguridad.
• Si la función está disponible, habilite las actualizaciones automáticas para futuras versiones.

Desactive Universal Plug and Play (UPnP) en su router.

• UPnP habilitado en un router puede limitar la efectividad de su firewall al permitir que otros dispositivos de red abran puertos de entrada sin ninguna intervención o aprobación por su parte. Un virus u otro programa de malware podría usar esta función para comprometer la seguridad de toda la red.

Para obtener más información sobre las conexiones inalámbricas y la protección de sus datos, revise los siguientes recursos de expertos de la industria:

1. Comisión Federal de Comunicaciones: Conexiones Inalámbricas y Consejos de Seguridad de Bluetooth – www.fcc.gov/consumers/guides/how-protect-yourself-online.
2. Departamento de Seguridad Nacional de EE. UU.: Antes de Conectar una Nueva Computadora a Internet – www.us-cert.gov/ncas/tips/ST15-003.
3. Comisión Federal de Comercio: Uso Seguro de Cámaras IP – https://www.consumer.ftc.gov/articles/0382-using-ip-camerassafely.
4. Wi-Fi Alliance: Descubra la Seguridad de Wi-Fi – http://www.wi-fi.org/discover-wi-fi/security.

Conectar y cargar la batería

Conectar el vigilabebés

Notas

• Utilice únicamente los adaptadores de corriente suministrados con este producto.
• Asegúrese de que la unidad para padres y la unidad de la cámara no estén conectadas a las tomas de corriente controladas por el interruptor.
• Conecte los adaptadores de corriente únicamente en posición vertical o de montaje en el suelo. Las clavijas de los adaptadores no están diseñadas para soportar el peso de la unidad para padres y la unidad de la cámara, por lo que no las conecte a ninguna toma de corriente del techo, debajo de la mesa o del armario. De lo contrario, es posible que los adaptadores no se conecten correctamente a las tomas de corriente.
• Asegúrese de que la unidad para padres, la unidad de la cámara y los cables del adaptador de corriente estén fuera del alcance de los niños.

Conectar la unidad de la cámara

Nota

• Para mantener el cumplimiento de las directrices de exposición a radiofrecuencia de la FCC, coloque la unidad de la cámara a una distancia mínima de 20 cm de las personas cercanas.

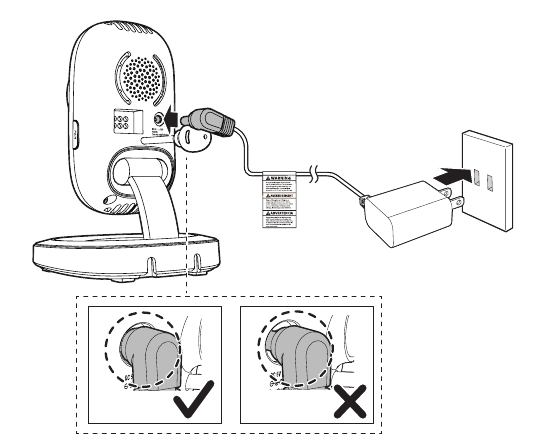

1. Conecte el adaptador de corriente a la unidad de la cámara y a una fuente de alimentación.

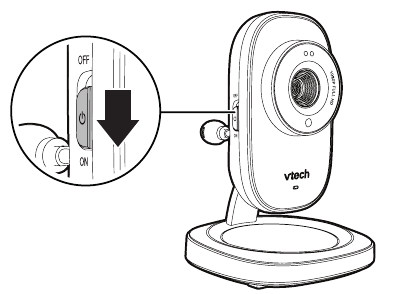

2. Deslice el interruptor ON/OFF a ON para encender la cámara.


Nota:

• Para apagar la cámara, deslice el interruptor ON/OFF a OFF.

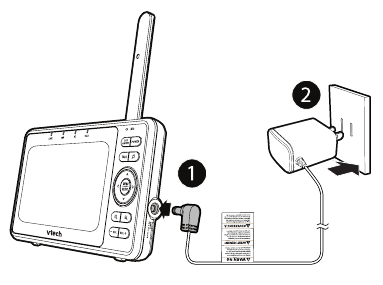

Conectar y cargar la batería de la unidad para padres

Instalar la batería de la unidad para padres

La unidad para padres funciona con una batería recargable o con corriente alterna. Para vigilar continuamente a su bebé, mantenga la unidad para padres conectada a la corriente alterna. Solo con la batería, la unidad para padres puede funcionar de forma inalámbrica solo durante un breve periodo de tiempo.

Notas:

• Utilice únicamente la batería suministrada con este producto.
• Si no va a utilizar la unidad para padres durante mucho tiempo, desconecte y retire la batería para evitar posibles fugas.

1. Presione la tapa del compartimento de la batería para extraerla.

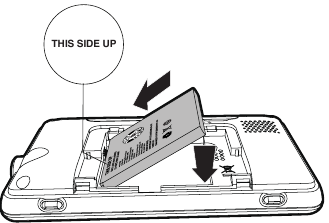

2. Asegúrese de que la etiqueta THIS SIDE UP (ESTE LADO ARRIBA) esté orientada hacia arriba al insertar la batería.


Sustituir la batería

Para sustituir la batería, presione la tapa del compartimento de la batería y extráigala; a continuación, siga los pasos anteriores para instalar la batería.

Levantar la antena de la unidad para padres

Cargue la batería antes de usarla

Notas:

• La unidad para padres se carga por completo después de 4 horas de carga continua.
• Se tarda más en cargar cuando la unidad para padres está encendida. Para acortar el tiempo de carga, apague la unidad para padres mientras se carga.
• El tiempo en espera varía en función de su uso real y de la antigüedad de la batería.

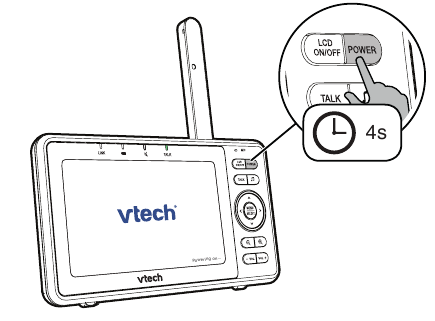

Una vez que la unidad para padres esté completamente cargada, mantenga pulsado POWER (ENCENDIDO) hasta que aparezca el logotipo de VTech en la pantalla para encenderla.

El icono de la batería indica el estado de la batería (consulte la siguiente tabla).

Indicadores de la batería	Estado de la batería	Acción
El icono de la batería está apagado y muestra .	No hay ninguna batería instalada, pero funciona con corriente alterna, o la batería se ha instalado incorrectamente.	Instale la batería de la unidad para padres. Cargue sin interrupción (al menos 30 minutos).
La pantalla muestra Batería baja en la unidad para padres y La luz parpadea.	La batería tiene muy poca carga y puede utilizarse solo durante un breve periodo de tiempo.	Cargue sin interrupción (unos 30 minutos).
El icono de la batería se vuelve sólido .	La batería está completamente cargada.	Para mantener la batería cargada, conéctela a la corriente alterna cuando no esté en uso.

Configurar el monitor de vídeo HD

Una vez que haya conectado la unidad para padres y la unidad de la cámara, consulte la guía de inicio rápido incluida en el paquete para configurar su sistema de monitor de vídeo HD.

Configuración del monitor de vídeo HD:

• Configurar la conexión Wi-Fi
• Añadir cámara

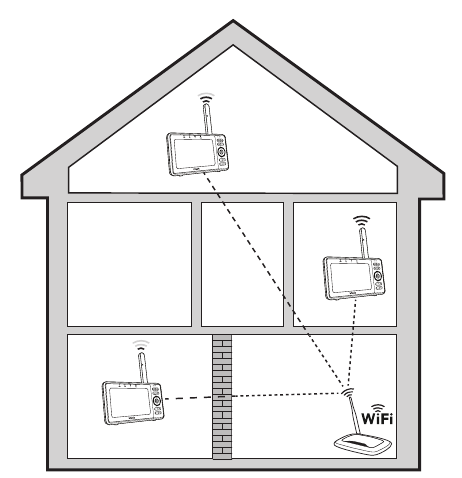

Probar la ubicación de la unidad de la cámara

Antes de instalar la unidad de la cámara, debe probar cuáles de las áreas de vigilancia seleccionadas dentro de la casa tienen una buena intensidad de señal Wi-Fi. Una vez que haya encendido la unidad para padres, puede utilizar el indicador de intensidad de la señal Wi-Fi de la unidad para padres para ayudarle a comprobarlo. Una vez que haya identificado la ubicación adecuada, puede instalar la unidad de la cámara. Ajuste la distancia entre la unidad de la cámara y el router Wi-Fi si es necesario.

Consejo:

• Dependiendo del entorno y de los factores de obstrucción, como el efecto de la distancia y las paredes internas en la intensidad de la señal, puede experimentar una señal Wi-Fi reducida. Para mejorar la intensidad de la señal Wi-Fi, ajuste la distancia o la dirección de la unidad para padres. Vuelva a comprobarlo con la unidad para padres.

Nota:

• Este monitor de vídeo HD está pensado como una ayuda. No sustituye a la supervisión adecuada de un adulto y no debe utilizarse como tal.

Probar el nivel de sonido del monitor de vídeo HD

• Para proteger su audición, asegúrese de que la unidad para padres esté a más de 3 metros (10 pies) de la unidad de la cámara. Si escucha algún ruido agudo procedente de la unidad para padres, aleje la unidad para padres hasta que el ruido se detenga. También puede pulsar - VOL en la unidad para padres para bajar o silenciar el ruido.

Consejo

• Aumente el volumen del altavoz de la unidad para padres si no puede oír los sonidos transmitidos desde la unidad de la cámara.

Colocación del monitor de vídeo HD

• Mantenga la unidad de la cámara fuera del alcance de su bebé. Nunca coloque ni monte la unidad de la cámara dentro de la cuna o el parque del bebé.

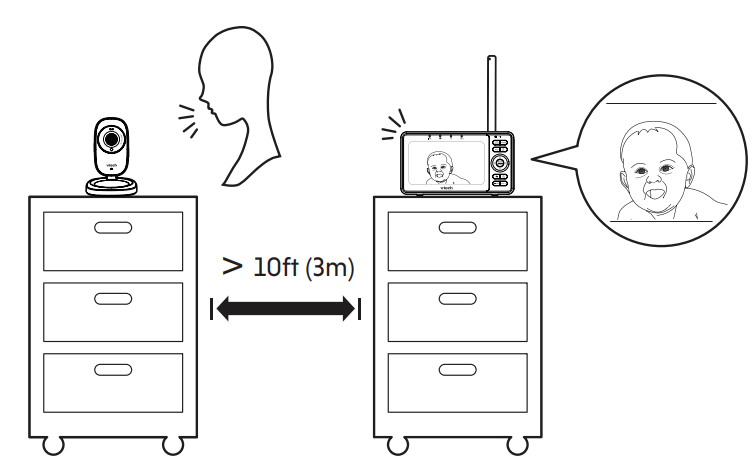

1. Coloque la unidad de la cámara a más de 3 metros (10 pies) de su bebé.

2. Ajuste el ángulo de la cámara para que apunte a su bebé.


Consejo

• Aumente el volumen del altavoz de la unidad para padres si no puede oír los sonidos transmitidos desde la unidad de la cámara.

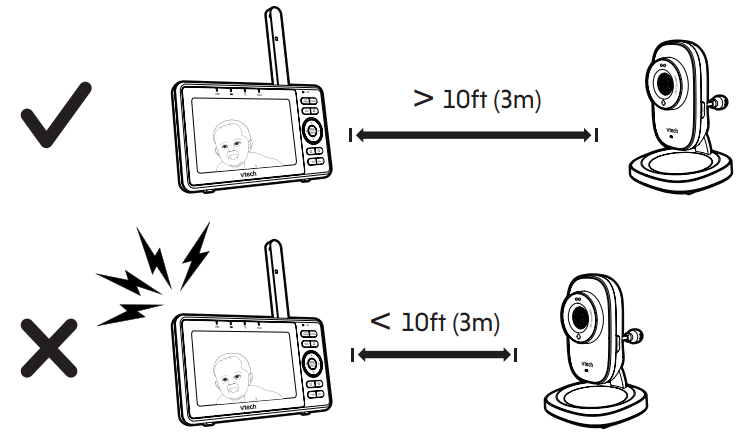

3. Para evitar que el monitor de vídeo HD emita un ruido chirriante agudo:

• Asegúrese de que la unidad de la cámara y la unidad para padres estén separadas por más de 3 metros (10 pies); O
• Baje el volumen de la unidad para padres.

Montar la unidad de la cámara (opcional)

Artículos para comprar

Tendrá que comprar los siguientes artículos por separado para montar la unidad del bebé:
2 tornillos 2 tacos

Nota:

• Los tipos de tornillos y tacos que necesita dependen de la composición de la pared.

Nota:

• Compruebe la intensidad de la recepción y el ángulo de la cámara antes de taladrar los agujeros.

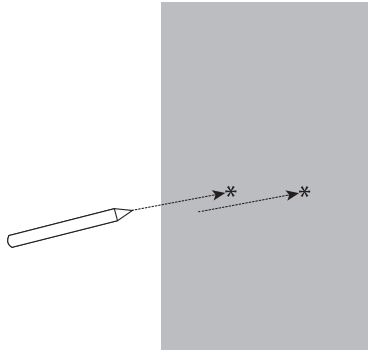

1. Utilice un lápiz para marcar dos agujeros en paralelo. Asegúrese de que estén a la misma distancia que los agujeros de montaje en la pared de la unidad de la cámara.

2. Taladre dos agujeros en la pared.

• Si taladra los agujeros en un montante, vaya al paso 3. Si taladra los agujeros en un objeto que no sea un montante, inserte los tacos en el agujero. Golpee suavemente los extremos con un martillo hasta que los tacos queden al ras de la pared.


3. Inserte los tornillos en los agujeros y apriételos hasta que solo quede expuesto 1/4 de pulgada de los tornillos.

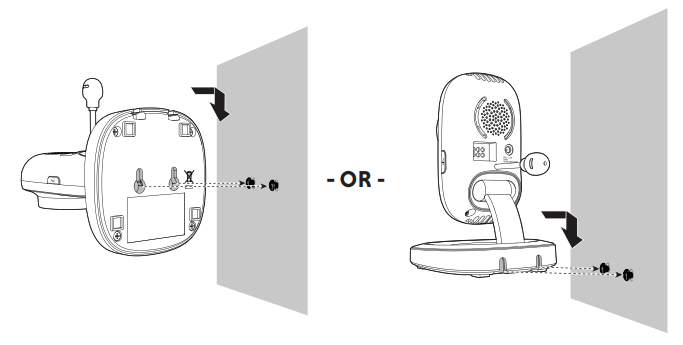

4. Dependiendo de su preferencia, elija la orientación vertical o lateral para montar su unidad. Alinee los agujeros de montaje en la pared en la parte inferior o en la parte trasera de la unidad de la cámara con los tornillos de la pared. Deslice la unidad de la cámara hacia abajo hasta que encaje en su sitio

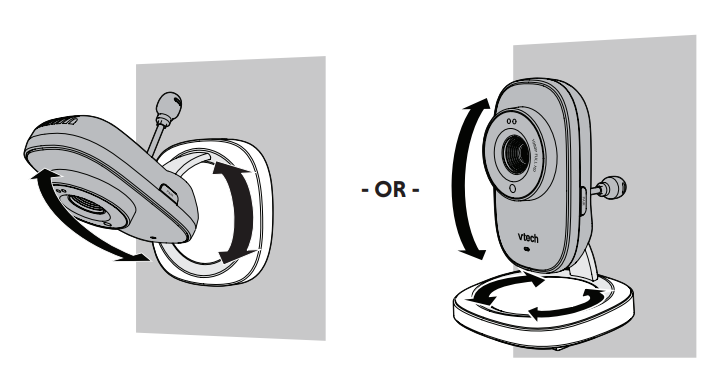

5. Incline o gire para ajustar el ángulo de la cámara.


Cuidado general del producto

Para que este producto funcione bien y tenga un buen aspecto, siga estas pautas:

• Evite colocarlo cerca de aparatos de calefacción y dispositivos que generen ruido eléctrico (por ejemplo, motores o lámparas fluorescentes).
• NO lo exponga a la luz solar directa ni a la humedad.
• Evite que se caiga el producto o que se manipule bruscamente.
• Limpie con un paño suave.
• NO sumerja la unidad para padres ni la unidad de la cámara en agua y no las limpie bajo el grifo.
• NO utilice aerosoles de limpieza ni limpiadores líquidos.
• Asegúrese de que la unidad para padres y la unidad de la cámara estén secas antes de volver a conectarlas a la red eléctrica.

Almacenamiento

Cuando no vaya a utilizar el monitor de vídeo HD durante algún tiempo, guarde la unidad para padres, la unidad de la cámara y los adaptadores en un lugar fresco y seco.

Preguntas frecuentes

A continuación, se presentan las preguntas más frecuentes sobre el monitor de vídeo HD. Si no puede encontrar la respuesta a su pregunta en la siguiente tabla, visite nuestro sitio web en www.vtechphones.com, o llame al 1-844-848-8324 (1-844-84-VTECH) para obtener servicio al cliente. En Canadá, visite www.vtechcanada.com o llame al 1-888-211-2005.

¿Puedo apagar la pantalla de la unidad para padres pero seguir escuchando el sonido de la unidad de la cámara?	Pulse LCD ON/OFF (LCD ENCENDIDO/APAGADO) para apagar la pantalla sin apagar la unidad para padres. Aún puede escuchar el sonido de la unidad de la cámara si la cámara está transmitiendo y el volumen del altavoz de la unidad para padres está encendido.
¿Por qué la unidad de la cámara no responde normalmente?	Pruebe lo siguiente (en el orden indicado) para una solución común: Desconecte la alimentación de la unidad de la cámara. Espere unos minutos antes de volver a conectar la alimentación a la unidad de la cámara. Encienda la unidad de la cámara. Reinicie la unidad para padres.
¿Por qué mi pantalla está en blanco y negro?	La unidad de la cámara tiene un sensor de luz que mide la luz ambiental. Cuando la luz ambiental es tenue, como durante la noche o en una habitación oscura, la cámara activa sus LED infrarrojos y muestra la vista de la cámara en blanco y negro.
¿Por qué mi cámara aparece como desconectada? ¿Por qué se pierde la conexión de vez en cuando?	La unidad de la cámara puede perder la conexión a Internet. Compruebe su red y la configuración del router. Otros productos electrónicos pueden causar interferencias con su cámara. Intente instalar su cámara lo más lejos posible de estos dispositivos electrónicos.
¿Por qué no oigo ningún sonido/Por qué no puedo oír llorar a mi bebé?	Es posible que el volumen del altavoz de la unidad para padres sea demasiado bajo. Pulse VOL + para aumentar el volumen. Es posible que haya establecido un nivel de sensibilidad VOX bajo. Ajuste la sensibilidad VOX a un nivel más alto. Para obtener más información, consulte el manual en línea.

Garantía limitada

¿Cuánto dura el período de garantía limitada?
El período de garantía limitada del Producto se extiende por UN (1) AÑO a partir de la fecha de compra. Si VTech repara o reemplaza un Producto Materialmente Defectuoso según los términos de esta garantía limitada, esta garantía limitada también se aplica al Producto reparado o reemplazado por un período de

1. 90 días a partir de la fecha en que se le envíe el Producto reparado o reemplazado o
2. el tiempo restante de la garantía original de un año; lo que sea más largo.

¿Cómo se obtiene el servicio de garantía?
Para obtener el servicio de garantía en los EE. UU., visite nuestro sitio web en www.vtechphones.com o llame al 1-844-848-8324 (1-844-84-VTECH). En Canadá, visite www.vtechcanada.com o llame al 1-888-211-2005. NOTA: Antes de llamar para solicitar servicio, revise el manual del usuario; una revisión de los controles y las funciones del Producto puede ahorrarle una llamada de servicio.

Conserve el recibo de venta original como prueba de compra.

Especificaciones técnicas

Frecuencia	Unidad de cámara: 2412 - 2462 MHz
Canales	11
LCD	LCD a color de 5'' (IPS 480x272 píxeles)
Rango efectivo nominal	Potencia máxima permitida por la FCC e IC. El rango de funcionamiento real puede variar según las condiciones ambientales en el momento de uso.
Requisitos de alimentación	Adaptador de corriente de la unidad para padres: Salida: 5V DC 1.5A Unidad para padres: Batería de polímero de litio de 3,7 V Adaptador de corriente de la unidad de la cámara: Salida: 5V DC 1500mA

Google Play y el logotipo de Google Play son marcas comerciales de Google LLC.
App Store es una marca comercial de Apple Inc., registrada en los EE. UU. y otros países.

Las especificaciones están sujetas a cambios sin previo aviso.
© 2019 VTech Communications, Inc.
