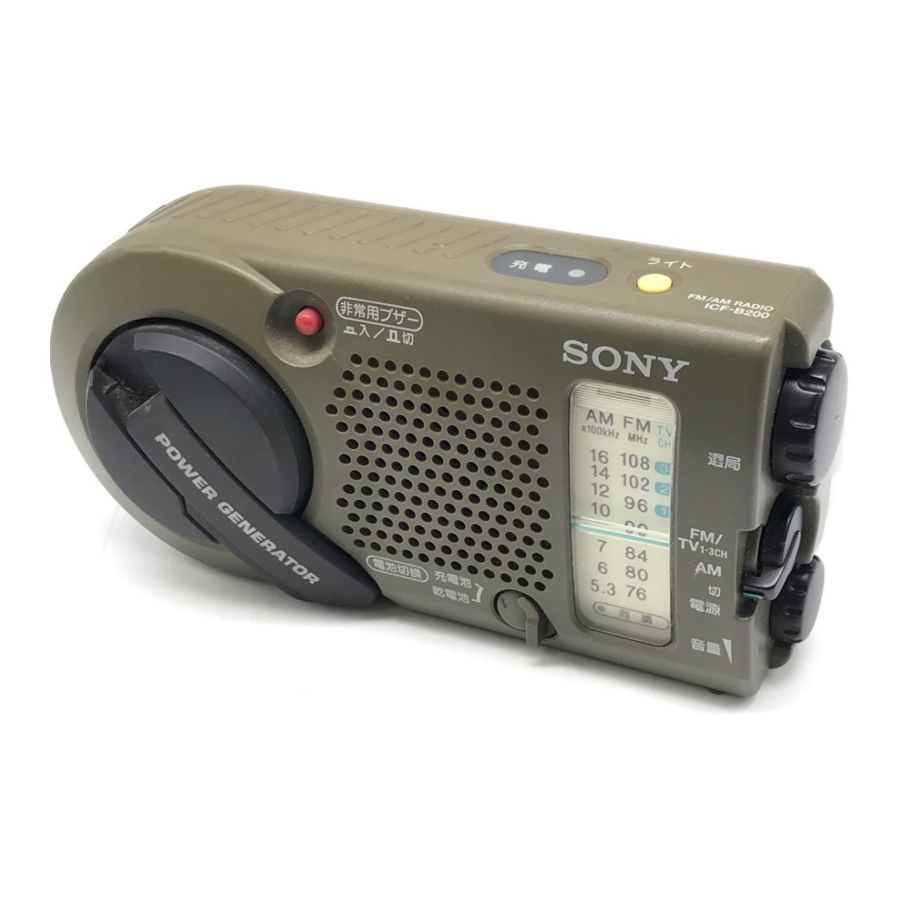

SONY ICF-B200 - Manual de la radio FM/AM

Contenido

1 Visión general
2 Antes de empezar
3 Características
4 Precauciones
5 Especificaciones
6 Fuentes de alimentación
7 Reproducción de la radio
8 Funciones útiles
9 Descargar el manual
10 En otros idiomas

Visión general

Antes de empezar

Se le advierte que cualquier cambio o modificación no aprobada expresamente en este manual podría anular su autoridad para operar este equipo.

Le brindará muchas horas de servicio confiable y placer auditivo. Antes de operar la radio, lea atentamente estas instrucciones y consérvelas para futuras consultas.

Características

Radio de emergencia autoalimentada

Puede usar la radio de inmediato girando la manivela del generador de energía, que carga la batería recargable de níquel-cadmio (Ni-Cd) incorporada. —Función de generación manual
También puede usar pilas secas tamaño AA (R6) (no incluidas).
Baliza de audio que alerta a los alrededores.
Luz de dial útil al sintonizar en la oscuridad.
Resistente a salpicaduras para operar en todo tipo de clima*.

* No sumergir en agua
Este producto está diseñado para ser resistente a las salpicaduras, pero no debe sumergirse en agua ni entrar en contacto continuo con el agua. Antes de instalar las pilas, asegúrese de limpiar las gotas de agua de la unidad.

Precauciones

No deje caer la unidad ni la golpee, ya que podría causar un mal funcionamiento.
No deje la unidad en un lugar cerca de fuentes de calor, o en un lugar sujeto a la luz solar directa, polvo excesivo o golpes mecánicos.
Si algún objeto sólido o líquido cae dentro de la unidad, retire las pilas y haga que personal cualificado revise la unidad antes de seguir utilizándola.
No abra la carcasa, excepto cuando vaya a desechar la unidad.
Cuando la carcasa se ensucie, límpiela con un paño suave humedecido con una solución de detergente suave. Nunca use limpiadores abrasivos o disolventes químicos, ya que pueden dañar la carcasa.
No deje tarjetas bancarias magnéticas, pases de tren magnéticos u otras tarjetas que contengan información magnética cerca del altavoz. La información de la tarjeta puede borrarse por el magnetismo dentro del altavoz.

Sobre la resistencia a las salpicaduras

No salpique una gran cantidad de agua sobre la unidad.
No sumerja la unidad en agua.
Cubra la toma con la tapa de goma adjunta cuando no se utilicen los auriculares.
Si la unidad se salpica con agua salada, limpie con un paño húmedo y luego seque con un paño suave. No lave bajo el agua corriente, no use jabón o detergente y no seque con un secador de pelo eléctrico.
Si ha entrado agua en el altavoz, gire la cara de la unidad hacia abajo y vierta el agua del altavoz.
Antes de abrir el compartimento de las pilas, asegúrese de que el exterior de la unidad esté limpio y seco.

Para los clientes en los EE. UU. y Canadá
RECICLAJE DE PILAS DE NÍQUEL-CADMIO
Las pilas de níquel-cadmio son reciclables. Puede ayudar a preservar nuestro medio ambiente devolviendo sus pilas no deseadas al punto de recogida, reciclaje o eliminación adecuado más cercano.
Nota: En algunas áreas, la eliminación de pilas de níquel-cadmio en la basura doméstica o comercial puede estar prohibida.

RBRC (Rechargeable Battery Recycling Corporation) le informa sobre la recogida de pilas usadas mediante el siguiente número de teléfono. Llame al número gratuito: 1-800-822-8837 (solo Estados Unidos y Canadá)

No manipule pilas de níquel-cadmio dañadas o con fugas.

Al desechar la unidad Saque la batería recargable para reciclar.

No abra la carcasa, excepto cuando vaya a desechar la unidad.

Desenrosque 5 tornillos en la parte posterior de la unidad y 1 tornillo dentro del compartimento de las pilas secas con un destornillador de estrella. Luego, retire la carcasa trasera.
Sostenga el sustrato en el lado derecho y empújelo hacia la flecha como se ilustra a continuación. Luego, saque la batería recargable.
Desconecte la batería recargable del conector en el sustrato.

Notas

Asegúrese de desconectar la batería recargable del sustrato. Si está conectado, puede producirse una fuga eléctrica y es peligroso. Al sacar la batería, tenga cuidado de no tocar el interior de otras piezas.
Asegúrese de confirmar que la batería recargable está completamente agotada y luego saque la batería recargable.

Si tiene alguna pregunta o problema con su unidad, consulte al distribuidor de Sony más cercano.

Especificaciones

Rango de frecuencia FM: 87,5 – 108 MHz AM: 530 – 1605 kHz

Altavoz Aprox. 4,5 cm (1 ³/ 4 pulgadas) de diámetro, 8 ohmios

Salida de potencia 60 mW (Usando la batería recargable incorporada) 90 mW (Usando pilas secas tamaño AA (R6), no incluidas)

Salida toma (minitoma)

Requisitos de alimentación Batería de níquel-cadmio incorporada (2,4 V, 300 mAh, Ni-Cd) o 3 V CC, dos pilas secas tamaño AA (R6)

Dimensiones Aprox. 163 × 80 × 55 mm (ancho/alto/profundidad) (6 ¹/ 2 × 3 ¹/ 4 × 2 ¹/ 4 pulgadas)

Peso Aprox. 320 g (11,3 oz) Aprox. 355 g (12,6 oz) incluyendo pilas y piezas salientes

Accesorio suministrado Correa de mano (1)

El diseño y las especificaciones están sujetos a cambios sin previo aviso.

Fuentes de alimentación

Usando la batería recargable instalada (ver fig. )

Puede cargar la batería recargable incorporada y escuchar la radio.

Saque la manivela del GENERADOR DE ENERGÍA (POWER GENERATOR).
Para cargar, gire la manivela en una dirección u otra. Gire la manivela lentamente al principio y acelere el giro poco a poco. Luego, siga girando la manivela continuamente a la velocidad que enciende el indicador CARGA ÓPTIMA (OPTIMUM CHARGE).

Notas

Cuando gire la manivela, tenga cuidado de no meter el dedo en la ranura para el botón de la manivela. Puede pellizcarse el dedo.
Asegúrese de plegar la antena telescópica al cargar. Si deja la antena telescópica desplegada, la antena telescópica puede golpear los alrededores y es peligroso.
Cuando cargue, la batería recargable incorporada se cargará independientemente de la configuración del interruptor SELECTOR DE BATERÍA (BATT SELECTOR).
Si gira la manivela del GENERADOR DE ENERGÍA (POWER GENERATOR) mientras escucha la radio, puede haber una interferencia de ruido. En este caso, apague la radio y luego cargue la batería.

Sobre la carga
Cuando gira la manivela, comienza la generación de energía y carga la batería recargable incorporada. La capacidad de generación puede variar según la velocidad. Al principio, gire la manivela lentamente y luego acelere el giro poco a poco y el indicador CARGA ÓPTIMA (OPTIMUM CHARGE) se iluminará. Siga girando la manivela durante aproximadamente un minuto a la velocidad que ilumina el indicador CARGA ÓPTIMA (OPTIMUM CHARGE), que será de aproximadamente 30 minutos* de escucha de la radio. Use esto como un estándar de carga. Incluso cuando gira la manivela a la velocidad que el indicador CARGA ÓPTIMA (OPTIMUM CHARGE) no se enciende, cargará la batería recargable incorporada y podrá escuchar la radio. El indicador CARGA ÓPTIMA (OPTIMUM CHARGE) no es un indicador de la capacidad de carga. * El tiempo de escucha puede diferir según el funcionamiento de la unidad.

Cuando la batería recargable se agota.
El sonido se volverá débil y distorsionado. Si esto ocurre, gire la manivela del generador de energía para cargar la batería recargable.

Notas

Cuando use la batería recargable por primera vez, después de un largo período de desuso, dejar la alimentación encendida durante mucho tiempo o la batería recargable está agotada, la vida útil de la batería puede ser corta incluso después de cargarla. En este caso, cargue (durante más de un minuto) y descargue la batería varias veces. La vida útil de la batería se restaurará.
Si la capacidad de la batería recargable se reduce a la mitad de la vida normal, consulte al distribuidor de Sony más cercano.

Instalación de las pilas secas (ver fig. )

Inserte dos pilas tamaño AA (R6) (no incluidas).

Abra la tapa como se ilustra.
Inserte dos pilas tamaño AA (R6) con la polaridad correcta.
Cierre la tapa del compartimento de las pilas.

Reemplazo de las pilas secas
Cuando las pilas secas se debilitan, el sonido se volverá débil y distorsionado. Reemplace ambas pilas secas por otras nuevas.

Duración de la batería	(Aprox. horas)
	FM	AM
Pilas Sony tamaño AA (R6)	37	44

Elección de la fuente de alimentación
Ajuste el interruptor SELECTOR DE BATERÍA (BATT SELECTOR) a la fuente que desea usar.
Compruebe la batería recargable y las pilas secas una vez al año. Batería recargable: gire la manivela del GENERADOR DE ENERGÍA (POWER GENERATOR) para cargar, luego confirme que puede escuchar la radio. Pilas secas: encienda la radio para confirmar si el sonido no es débil o distorsionado.

Reproducción de la radio

Ajuste el interruptor SELECTOR DE BATERÍA (BATT SELECTOR) para elegir la fuente de alimentación.
Encienda la radio y seleccione FM o AM con POWER (encendido).
Sintonice una emisora con TUNING (sintonización). Cuando la emisora está sintonizada, el indicador TUNE (sintonización) se ilumina.
Ajuste el volumen usando VOL (volumen).

Para apagar la radio
Ajuste POWER (encendido) a OFF (apagado).

Para mejorar la recepción de la radio FM: Extienda la antena telescópica y ajuste la longitud, el ángulo y la dirección para obtener una recepción óptima. AM: Gire la unidad horizontalmente para una recepción óptima. Una antena de barra de ferrita está integrada en la unidad.

Cuando use los auriculares
Conecte los auriculares (no incluidos) a la toma (auriculares). Cuando los auriculares están conectados, el altavoz no emitirá sonido.

Notas

No haga sonar la alarma cuando use los auriculares. El volumen de la alarma no se puede ajustar.
Cuando los auriculares no estén conectados a la toma (auriculares), asegúrese de cerrar la tapa de los auriculares. Si no cierra la tapa de los auriculares, la unidad no será resistente al agua.

Funciones útiles

Uso de la baliza de audio
Presione el botón BALIZA DE AUDIO (AUDIO BEACON). Independientemente del interruptor POWER (encendido), la alarma sonará mientras se presione el botón BALIZA DE AUDIO (AUDIO BEACON). Para detener la alarma, presione el botón BALIZA DE AUDIO (AUDIO BEACON) nuevamente.

Sobre el sonido de la alarma
El sonido de la alarma o el volumen difiere según la fuente de alimentación, la capacidad de la fuente de alimentación y cuando la fuente de alimentación se debilita o se agota.

Nivel de sonido de la alarma:
SPL de salida a 12 pulgadas (30 cm) aprox. 75 dB

Notas

La baliza de audio incorporada está destinada como un dispositivo de señalización de propósito general y no está destinada a la señalización de larga distancia o la señalización de una emergencia o naturaleza de seguridad.
El volumen de la alarma no se puede ajustar. Dado que el volumen es muy alto, tenga cuidado de forma regular.
Dependiendo del ruido circundante, es posible que la alarma no se escuche.

Uso de la LUZ (LIGHT)
Presione el botón LUZ (LIGHT), la luz del dial se encenderá mientras se presione este botón.

Colocación de la correa de mano (ver Fig. )

Coloque la correa de mano suministrada en el orificio de la correa en el lateral de la unidad.

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar SONY ICF-B200 - Manual de la radio FM/AM
