Ion PRO GLOW ULTRA - Manual del sistema de altavoces

Contenido de la caja

Pro Glow Ultra
Cable de alimentación IEC320 C13 (150 cm / 5 pies)
Micrófono con cable (250 cm / 8,2 pies)
Guía de inicio rápido

Soporte

Para obtener la información más reciente sobre este producto (documentación, especificaciones técnicas, requisitos del sistema, información de compatibilidad, etc.) y el registro del producto, visite ionaudio.com.
Para obtener soporte adicional del producto, visite ionaudio.com/support.

CONFIGURACIÓN

Inicio rápido

1. Asegúrese de que todos los elementos enumerados en Introducción > Contenido de la caja estén incluidos en la caja.
2. Lea el Manual de seguridad y garantía antes de usar el producto.
3. Estudie el Configuración > Diagrama de conexión.
4. Asegúrese de que todos los dispositivos de entrada (como micrófonos, reproductores de CD o reproductores de medios digitales) estén apagados (off) con su configuración de volumen establecida en "cero".
5. Conecte todos los dispositivos como se muestra en el Diagrama de conexión.
6. Encienda todo en el siguiente orden:
   1. Dispositivos de entrada de audio (por ejemplo, micrófonos, instrumentos, reproductores de CD)
   2. Pro Glow Ultra
7. Cuando termine de usar Pro Glow Ultra, apague todo en el siguiente orden:
   1. Pro Glow Ultra
   2. Dispositivos de entrada de audio

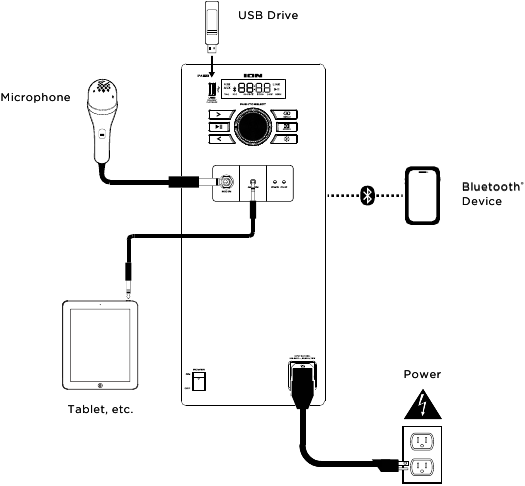

Diagrama de conexión

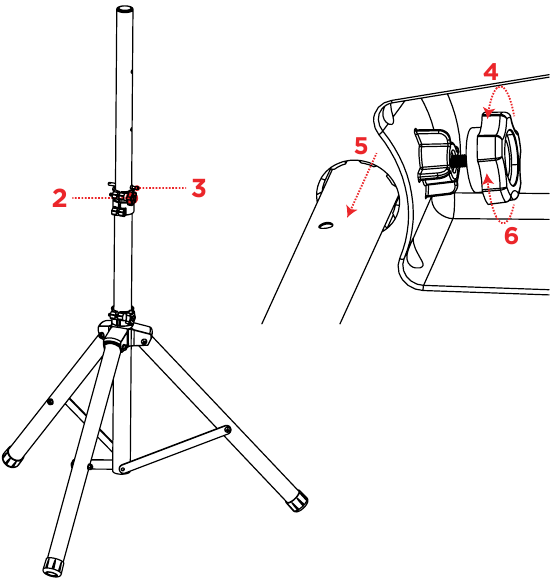

Montaje en soporte

Nota: El soporte del altavoz no está incluido, se vende por separado.

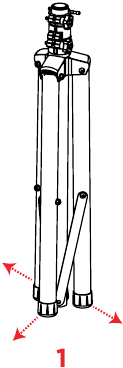

1. Extienda completamente las patas del trípode del soporte del altavoz sobre una superficie plana y estable.

2. Eleve el poste de montaje hasta la altura adecuada necesaria y apriete la perilla de ajuste lateral.

3. Inserte el pasador en el orificio inferior del pasador para que el poste de montaje permanezca a la altura establecida.
4. En el Pro Glow Ultra, ajuste la perilla inferior en sentido antihorario para que el tornillo no bloquee la abertura.
5. Alinee el orificio de montaje del Pro Glow Ultra con el poste del soporte del altavoz y colóquelo en el poste.
6. Apriete la perilla de montaje en el sentido de las agujas del reloj en Pro Glow Ultra para asegurarlo al poste.

CARACTERÍSTICAS

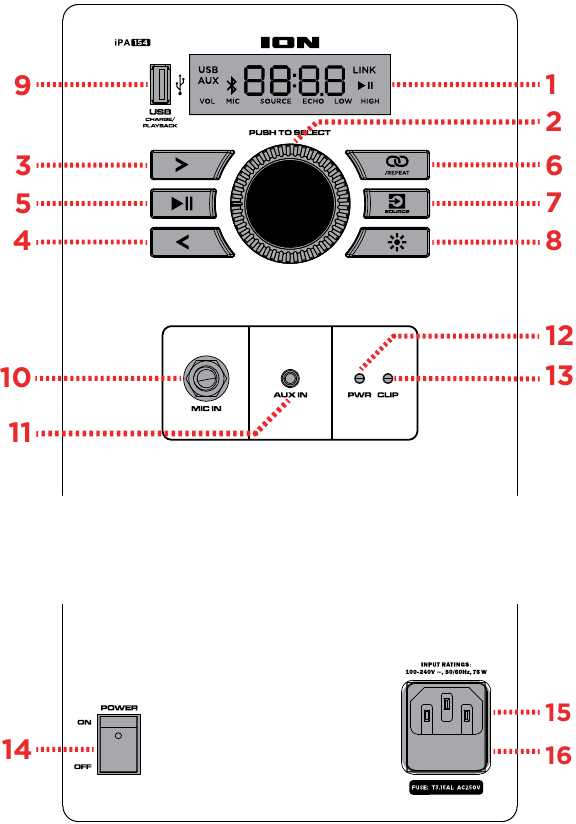

Panel trasero

Haga clic en un control a continuación para saltar a esa sección.

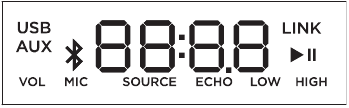

1. Pantalla (Display)
   Esta pantalla muestra información relevante para el funcionamiento actual de Pro Glow Ultra.

2. Perilla de control (Control Knob)
   Presione esta perilla para alternar entre los siguientes controles, como se indica en la Pantalla (Display), y luego gire la perilla para ajustar el control seleccionado:

• VOL: Ajusta el volumen principal general del altavoz (0–30).
• MIC: Ajusta el volumen de entrada del micrófono, independientemente de los otros canales (0–30).
• SOURCE: Ajusta el volumen de la fuente (Bluetooth, AUX o USB), independientemente del canal del micrófono (Mic) (0–30).
• ECHO: Ajusta la cantidad de efecto de eco en el micrófono (0–10).
• LOW: Aumenta o disminuye el ecualizador de baja frecuencia para todos los canales (-12 – 0 – 12).
• HIGH: Aumenta o disminuye el ecualizador de alta frecuencia para todos los canales (-12 – 0 – 12).

Si la perilla de control (Control Knob) no se mueve durante cinco segundos, la función volverá a VOL.
Mantenga presionada la perilla de control (Control Knob) durante cinco segundos para restaurar la configuración predeterminada.
Nota: Para obtener la mejor calidad de sonido, configure el volumen de su fuente de entrada al 100% y use el control de volumen de la fuente y el volumen principal del altavoz para ajustar el volumen.

3. Botón Siguiente (Next Button)
   Presione este botón para saltar a la siguiente pista de Bluetooth o USB.
4. Botón Anterior (Previous Button)
   Presione este botón para volver al inicio de la pista actual de Bluetooth o USB. Presione el botón nuevamente dentro de un segundo para saltar a la pista anterior.
5. Botón Reproducir / Pausar (Play / Pause Button)
   Presione este botón para iniciar y detener el audio de Bluetooth o USB. Mantenga presionado este botón para habilitar o deshabilitar las indicaciones de voz.
6. Botón Stereo-Link / Repetir (Repeat Button)
   Presione este botón para vincular Pro Glow Ultra a otro altavoz compatible. Consulte Funcionamiento > Vinculación de dos altavoces para obtener más información.
   En el modo USB, presione este botón para cambiar el modo de reproducción. Consulte Funcionamiento > Modo USB para obtener más información.
7. Botón Fuente (Source Button)
   Presione este botón para alternar entre los modos Bluetooth, Aux y USB. El modo actual se mostrará en la Pantalla (Display).
8. Botón Luces (Lights Button)
   Presione este botón para alternar entre los cinco modos de luz o para apagar las luces. Consulte Funcionamiento > Modos de luz para obtener más información.
9. Puerto de carga / reproducción USB (USB Charge / Playback Port)
   Puede usar este puerto para cargar el dispositivo USB, como una tableta o un teléfono inteligente. Para cargar un dispositivo que está transmitiendo música a través de Bluetooth, pause la música primero y luego espere a que se vuelva a conectar después de insertar el cable USB (no incluido).
   También puede conectar una unidad flash USB aquí para reproducir música. Consulte Funcionamiento > Modo USB para obtener más información.
10. Entrada de micrófono (Mic In)
    Conecte el micrófono incluido a esta entrada con el cable de 1/4" (6,35 mm).
11. Entrada auxiliar (Aux In)
    Conecte un reproductor de CD, un reproductor de MP3 u otra fuente de audio a esta entrada de 1/8" (3,5 mm).
12. LED de encendido (Power LED)
    Este LED se iluminará cuando la unidad esté encendida (on).
13. LED de saturación (Clip LED)
    Este LED parpadeará en rojo si la señal de los conectores de entrada o la fuente de audio está saturando (distorsión de una señal demasiado alta). Si esto sucede, disminuya el volumen principal o el volumen de la fuente para las Entradas Auxiliares (Aux) o de Micrófono (Mic) (si un dispositivo ruidoso está conectado a cualquiera de los dos) usando la Perilla de control (Control Knob).
14. Botón de encendido (Power Button)
    Enciende (on) o apaga (off) Pro Glow Ultra. Cuando la alimentación está encendida (on), el LED de encendido (Power LED) se iluminará en verde.
15. Entrada del cable de alimentación (Power Cable Input)
    Conecte el cable de alimentación incluido aquí para alimentar la unidad.
16. Fusible (Fuse)
    Si el fusible de la unidad está roto, retire el portafusibles y reemplace el fusible roto por uno que tenga la clasificación correcta (como se indica en el portafusibles). El uso de un fusible con una clasificación incorrecta puede dañar la unidad y/o el fusible.

FUNCIONAMIENTO

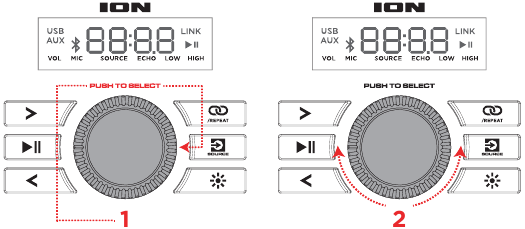

Uso del mando de control

El Control Knob (mando de control) está configurado de forma predeterminada para controlar el volumen principal de todos los canales. Pulse el Control Knob (mando de control) para alternar entre las diferentes funciones. Gire el Control Knob (mando de control) para cambiar el ajuste seleccionado:

Si no hay actividad en el Control Knob (mando de control) durante 5 segundos, la función volverá al volumen principal.

Para restablecer los ajustes predeterminados de fábrica del altavoz, mantenga pulsado el Control Knob (mando de control) durante 5 segundos.
El altavoz se reiniciará y el restablecimiento se realizará correctamente.

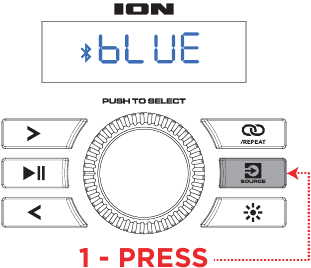

Emparejamiento de un dispositivo Bluetooth

1. Encienda su dispositivo Bluetooth.

2. Encienda Pro Glow Ultra. Cuando la unidad se enciende por primera vez, entrará automáticamente en el modo de emparejamiento Bluetooth. Si es necesario, pulse el botón Source (fuente) para seleccionar el modo Bluetooth. Si las indicaciones de voz están activadas, oirá "Bluetooth Pairing" ("Emparejamiento de Bluetooth").

3. Vaya a la pantalla de configuración de su dispositivo Bluetooth, busque "PRO GLOW ULTRA" y conéctese. Si las indicaciones de voz están activadas, oirá "Bluetooth Connected" ("Bluetooth conectado").
   Nota: Si su dispositivo Bluetooth le pide un código de emparejamiento, introduzca "0000".

Para desconectar el dispositivo Bluetooth emparejado, apague o desconecte su dispositivo Bluetooth.
Consejo: Si desea desactivar (o activar) las indicaciones de voz, mantenga pulsado el botón Play / Pause (reproducir/pausar) durante cinco segundos.

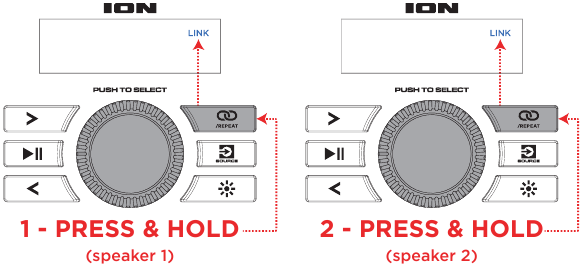

Conexión de dos altavoces

Si desea reproducir música desde un dispositivo Bluetooth, primero puede "conectar" dos Pro Glow Ultra para escuchar su música en estéreo. Un Pro Glow Ultra servirá como altavoz izquierdo y el otro como altavoz derecho.

Para conectar dos altavoces Pro Glow Ultra:

1. Mantenga pulsado el botón Stereo-Link / Repeat (enlace estéreo/repetir) en ambos altavoces para entrar en el modo Stereo-Link (enlace estéreo). Oirá un tono y la palabra LINK parpadeará en la Display (pantalla) de cada altavoz mientras se buscan entre sí. Una vez que se haya establecido un enlace, la palabra LINK permanecerá en la Display (pantalla).

   Nota: El proceso de enlace puede tardar hasta un minuto en completarse. Cuanto más cerca estén los dos altavoces entre sí, más rápido se establecerá el enlace.
2. Una vez que los dos altavoces estén conectados, pulse y suelte el botón Source button (botón de fuente) en cualquiera de los altavoces para seleccionar el modo Bluetooth e iniciar el proceso de emparejamiento de Bluetooth. El altavoz que utilice para el emparejamiento de Bluetooth servirá como altavoz principal. En su pantalla Display (pantalla), el icono de Bluetooth parpadeará para indicar que el emparejamiento de Bluetooth está en curso.
3. Vaya a la pantalla de configuración de su dispositivo Bluetooth, busque Pro Glow Ultra y conéctese. Cuando su dispositivo Bluetooth esté conectado, el icono de Bluetooth se iluminará de forma continua en la Display (pantalla) del altavoz principal, y podrá reproducir audio desde el dispositivo Bluetooth a través de sus dos altavoces conectados.
4. Para desconectar dos altavoces o cancelar la conexión entre los dos, pulse dos veces el botón Stereo-Link / Repeat (enlace estéreo/repetir) en cualquiera de los altavoces.

Nota: Pro Glow Ultra no es compatible con el enlace inalámbrico con los modelos Pro Glow anteriores de ION Audio.

Modo USB

Cuando se inserta una unidad USB con archivos compatibles en el USB Charge/Playback Port (puerto de carga/reproducción USB), Pro Glow Ultra cambiará automáticamente al modo USB. Si la unidad USB ya se ha insertado y está utilizando otro modo, pulse el botón Source (fuente) hasta que se seleccione el modo USB.
Pro Glow Ultra reproducirá automáticamente el primer archivo MP3 compatible. Los archivos se reproducen en orden alfabético de lo que hay en el nivel raíz, luego en orden alfabético por carpeta y, a continuación, en orden alfabético por nombre de pista. La reproducción multimedia se detendrá cuando se hayan reproducido todos los archivos multimedia en la unidad USB.
Nota: La unidad USB debe tener archivos MP3 reproducibles para que aparezca en la pantalla del panel multimedia.

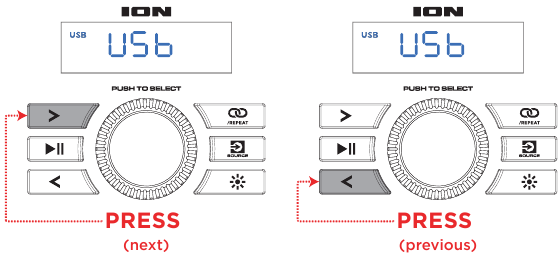

Pulse los botones Next (siguiente) y Previous (anterior) para ir a la pista siguiente o anterior. Mantenga pulsados estos botones para avanzar o retroceder rápidamente dentro de la pista.

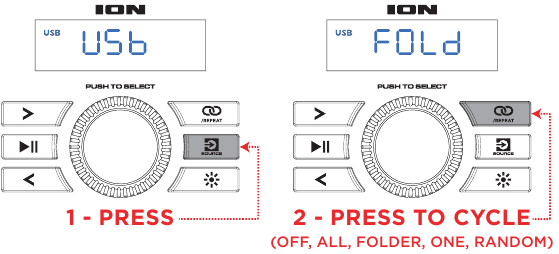

Pulse el botón Stereo-Link / Repeat (enlace estéreo/repetir) para recorrer las opciones de repetición/aleatorio (las abreviaturas se mostrarán en la pantalla):

• Reproducir la pista USB actual en repetición (OnE). Este es el modo predeterminado cuando se enciende.
• Reproducir las pistas en orden aleatorio (rAn).
• Reproducir todas las pistas de la unidad USB en repetición (ALL).
• Reproducir la lista de pistas de la carpeta actual en repetición (FOLd). La carpeta utilizada se basa en la canción que se está reproduciendo cuando se activa. Por ejemplo, si una canción que se está reproduciendo está en el nivel raíz, al seleccionar FOLd solo se repetirán las canciones en el nivel raíz. Si una canción está en la carpeta "A", entonces solo se repetirán las canciones en la carpeta "A".

Modos de luz

Pulse el botón Light (luz) para alternar entre cinco modos para los LED de Pro Glow Ultra.

Nota: Para obtener el mejor efecto de iluminación, es posible que tenga que aumentar el volumen de su dispositivo conectado o fuente de entrada.

• Color Cycle (ciclo de color): Las luces brillan lentamente y cambian de color.
• Beat Sync: (sincronización de ritmo) Las luces cambian de color y parpadean en reacción al ritmo de la música.
• Two-Tone Fade: (desvanecimiento de dos tonos) Las luces se desvanecen entre colores con los dos LED superiores en un color y los dos inferiores en otro color.
• Rainbow Chase Beat-Sync: (sincronización de ritmo de persecución del arcoíris) Las luces se moverán en el sentido de las agujas del reloj alrededor del woofer como un arcoíris. A medida que el volumen de la música cambie, la velocidad aumentará o disminuirá.
• Solid (sólido): Todas las luces se encenderán en un solo color (de forma predeterminada, azul). Puede cambiar el color utilizando la aplicación ION Sound Control. Hay 15 colores que se pueden seleccionar desde la aplicación ION Sound Control.
• Off (apagado): Todos los LED están apagados.

Control de la aplicación

Para garantizar la mejor experiencia posible con la aplicación, utilice el sistema operativo Android o iOS más actual en su dispositivo.

Siga estos pasos para descargar la aplicación gratuita en su dispositivo:

1. Abra la Apple App Store o Google Play en su dispositivo. A continuación, busque la aplicación ION Sound Control.
2. Siga las instrucciones que aparecen en pantalla para descargar e instalar la aplicación. Una vez descargada, la aplicación ION Sound Control aparecerá en la pantalla de inicio de su dispositivo.
3. Conecte su dispositivo a Pro Glow Ultra a través de Bluetooth. Consulte Funcionamiento > Emparejamiento de un dispositivo Bluetooth para saber cómo hacerlo.
4. Abra la aplicación ION Sound Control. Si se le solicita, permita que la aplicación acceda a los servicios de Bluetooth y ubicación de su dispositivo.
5. Siga los pasos que aparecen en pantalla para buscar y conectarse a su Pro Glow Ultra. Una vez conectado, puede controlar varias funciones del altavoz, como:

• Source Selection: (selección de fuente) Seleccione la fuente que desea utilizar (Bluetooth, USB o Aux).
• Volume (volumen): Ajuste el volumen del altavoz.
• Source Volume: (volumen de la fuente) Ajuste el volumen de entrada para las fuentes Bluetooth, USB o Aux.
• Mic Volume: (volumen del micrófono) Ajuste el volumen de la entrada de micrófono.
• EQ (ecualizador): Ajuste la ecualización del altavoz.
• Voice Prompts (indicaciones de voz): Active o desactive las indicaciones de voz.
• Lights (luces): Cambie los modos de luz.
• Mic Echo: (eco del micrófono) Ajuste la cantidad de eco aplicada al micrófono.
• Over-The-Air Firmware Updates: (actualizaciones de firmware inalámbricas) Manténgase al día con la última instalación de firmware.
• Support (soporte): Visite ionaudio.com, póngase en contacto con el soporte técnico y consulte la información sobre la garantía y las preguntas frecuentes.

RESOLUCIÓN DE PROBLEMAS

Si el sonido está distorsionado

Intente bajar el control de volumen de su fuente de sonido, instrumento musical o micrófono. Además, intente reducir el volumen general de Pro Glow Ultra utilizando el Control Knob (Perilla de control).

Escucho un zumbido cuando los cables están conectados

• Desconecte los cables de las tomas de entrada para ver si se trata de un cable defectuoso.
• Asegúrese de que los cables de señal no estén cerca de los cables de alimentación.
• Conecte todos los cables de alimentación del equipo de audio a tomas de corriente que compartan una conexión a tierra común.

Si se produce un silbido agudo al utilizar micrófonos
Probablemente se trate de retroalimentación. Apunte el micrófono en dirección opuesta al altavoz.

Si no puede oír el micrófono por encima del volumen de la música
Baje el volumen de la música desde su fuente.

Si hay demasiados graves

Intente ajustar el control de tono o ecualización en su fuente de sonido o en Pro Glow Ultra a través de la aplicación ION Sound Control para reducir el nivel de graves. Esto le permitirá reproducir la música a mayor volumen antes de que se produzca el recorte (distorsión).

Si no puede conectar su dispositivo de audio a Pro Glow Ultra a través de Bluetooth:

• Mantenga su dispositivo de audio (por ejemplo, un smartphone o una tableta) y Pro Glow Ultra lo más cerca posible mientras intenta conectarse. Asegúrese de que tanto el dispositivo de audio como Pro Glow Ultra no estén obstruidos por paredes, muebles, etc.
• Pulse dos veces el botón Bluetooth para desconectar Pro Glow Ultra de cualquier otro dispositivo de audio y reiniciar el proceso de búsqueda. Si esto no funciona de inmediato, apague Pro Glow Ultra y vuelva a encenderlo. Consulte Operation > Pairing a Bluetooth Device (Funcionamiento > Emparejamiento de un dispositivo Bluetooth) para obtener más información.
• Restablezca la conexión Bluetooth en su dispositivo de audio apagando y volviendo a encender el Bluetooth. Puede encontrar esto en el menú Bluetooth en la configuración de su teléfono u otro dispositivo de audio. Si esto no funciona, y se ha conectado a Pro Glow Ultra antes, busque Pro Glow Ultra en la lista de dispositivos disponibles o previamente conectados en el menú Bluetooth de su dispositivo de audio, toque el icono de "engranaje" o "i" situado junto a él y, a continuación, seleccione Unpair (Desvincular) o Forget (Olvidar). Apague y vuelva a encender Pro Glow Ultra e intente emparejarlo de nuevo una vez que vuelva a aparecer en su lista de dispositivos disponibles.

Nota: Si Pro Glow Ultra se ha emparejado recientemente con otro dispositivo de audio que todavía está dentro del alcance, es posible que deba repetir este proceso con ese dispositivo de audio para desconectarlo por completo.

Especificaciones técnicas

Las especificaciones están sujetas a cambios sin previo aviso.
* La recepción y el alcance de Bluetooth e inalámbricos se ven afectados por las paredes, las obstrucciones y el movimiento. Para un rendimiento óptimo, coloque el producto de manera que no esté obstruido por paredes o muebles y que esté elevado del suelo.
