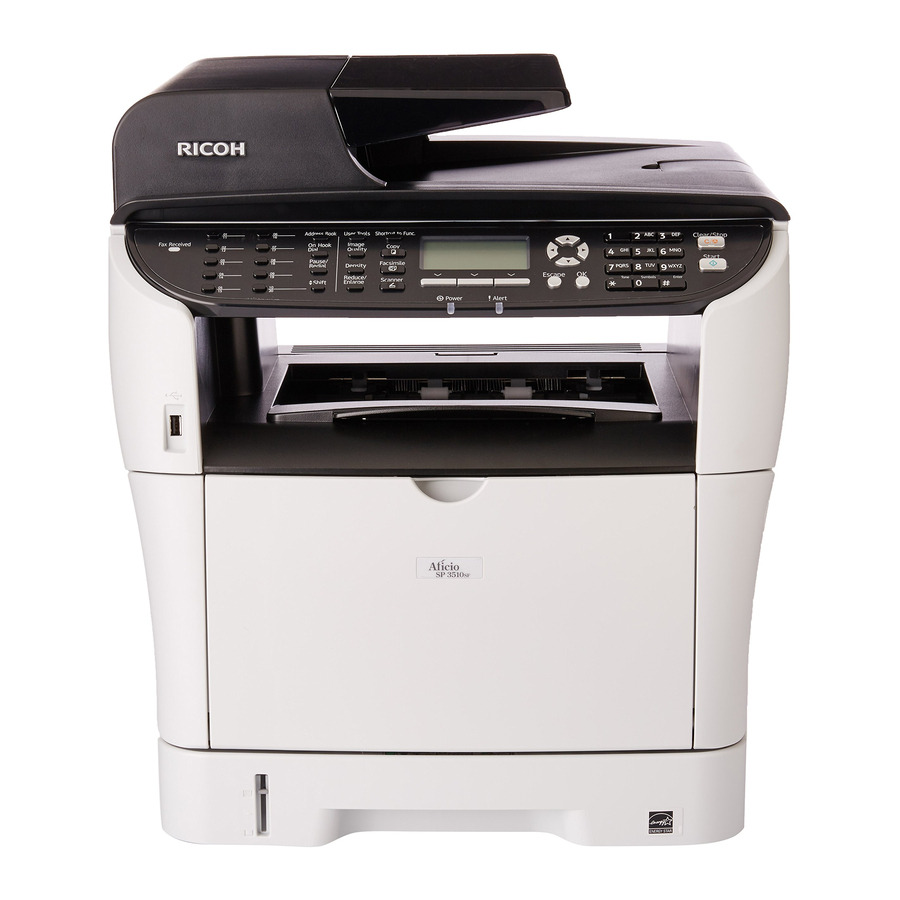

Manual de Ricoh SP 3510SF

PANEL DE CONTROL

1. Indicador de fax recibido
   Se ilumina cuando existen en la memoria de la máquina faxes recibidos que no se han impreso. Parpadea cuando la máquina no puede imprimir los faxes debido a errores de la máquina, como una bandeja de papel vacía o un atasco de papel.
2. Tecla [Pausa/Rellamada]

• Pausa
  Pulse para insertar una pausa en un número de fax. La pausa se indica con "P".
• Rellamada
  Pulse para mostrar el último destino de escaneo o fax utilizado.

3. Tecla [Marcar con auricular colgado]
   Pulse para utilizar la marcación con auricular colgado para comprobar el estado del destino al enviar un fax.
4. Tecla [Libreta de direcciones]
   Pulse para seleccionar un destino de escaneo o fax de la Libreta de direcciones.
5. Tecla [Calidad de imagen]
   Pulse para seleccionar la calidad de escaneo para el trabajo actual.

• Modo copiadora: seleccione Texto, Foto o Mixto.
• Modo escáner: seleccione la resolución.
• Modo fax: seleccione Estándar, Detalle o Foto.

6. Tecla [Herramientas de usuario]
   Pulse para mostrar el menú para configurar los ajustes del sistema de la máquina.
7. Tecla [Copiar]
   Pulse para cambiar al modo de copiadora. La tecla permanece iluminada mientras la máquina está en modo de copiadora.
8. Tecla [Acceso directo a función]
   Pulse para utilizar la función preasignada a esta tecla.
9. Pantalla
   Muestra el estado actual y los mensajes.
10. Teclas de desplazamiento
    Pulse para mover el cursor en las direcciones indicadas por cada tecla de desplazamiento. Si pulsa las teclas < > mientras la máquina está en modo de espera, se mostrará el menú para configurar los ajustes del modo de funcionamiento actual de la máquina (copiadora, escáner o fax).
11. Teclas numéricas
    Se utilizan para introducir valores numéricos al especificar ajustes como números de fax y cantidades de copias, o para introducir letras al especificar nombres.
12. Tecla [Borrar/Parar]

• Mientras la máquina está procesando un trabajo: cancelar el trabajo actual.
• Mientras se configura la máquina: cancelar el ajuste actual y volver al modo de espera.
• Mientras está en modo de espera: cancelar los ajustes temporales, como la densidad de la imagen o la resolución.

13. Tecla [Inicio]
    Pulse para escanear, copiar o enviar un fax.
14. Tecla [OK]
    Pulse para confirmar los ajustes o entrar en el siguiente nivel del árbol de menús.
15. Tecla [Escape]
    Pulse para cancelar la última operación o salir al nivel anterior del árbol de menús.
16. Indicador de alerta
    Parpadea en amarillo cuando la máquina va a necesitar mantenimiento pronto (como la sustitución de un cartucho de impresión), o se ilumina en rojo cuando se produce un error en la máquina. Compruebe los mensajes en la pantalla y siga las instrucciones que se indican en "Mensajes de error y de estado en la pantalla".
17. Teclas de selección
    Pulse la tecla que corresponde a un elemento que se muestra en la línea inferior de la pantalla para seleccionarlo.
18. Indicador de encendido
    Permanece iluminado mientras la alimentación está conectada. Se apaga cuando la alimentación está desconectada.
19. Tecla [Fax]
    Pulse para cambiar al modo de fax. La tecla permanece iluminada mientras la máquina está en modo de fax.
20. Tecla [Escáner]
    Pulse para cambiar al modo de escáner. La tecla permanece iluminada mientras la máquina está en modo de escáner.
21. Tecla [Densidad]
    Pulse para ajustar la densidad de la imagen para el trabajo actual.
22. Tecla [Reducir/Ampliar]

• Modo copiadora: pulse para especificar la relación de reducción o ampliación para el trabajo actual.
• Modo escáner: pulse para especificar el tamaño de escaneo según el original actual.

23. Tecla [Mayús.]
    Pulse para utilizar los números de marcación rápida del 11 al 20 al especificar un destino de escaneo o fax mediante los botones de un toque.
24. Botones de un toque
    Pulse para seleccionar un destino de marcación rápida de escaneo o fax.

FUNCIÓN DE COPIADORA

1. Pulse el botón de función [Copiar].

2. Ajuste las guías del alimentador de papel al tamaño correcto (A4).

3. Inserte el documento boca arriba en el ARDF (alimentador de documentos).

4. Elija la cantidad y, a continuación, pulse el botón [Inicio].


FUNCIÓN DE FAX

1. Pulse el botón de función [Fax].

2. Ajuste las guías del alimentador de papel al tamaño correcto (A4).

3. Inserte el documento boca arriba en el ARDF (alimentador de documentos).

4. Marque el número de fax con las teclas numéricas y, a continuación, pulse el botón [Inicio].


FUNCIÓN DE ESCÁNER

1. Ajuste las guías del alimentador de papel al tamaño correcto (A4).

2. Inserte el documento en el ARDF (alimentador de documentos).

3. Pulse el botón de función [Escáner].

4. Pulse el botón [Libreta de direcciones].


5. Utilice las flechas [Arriba] y [Abajo] para elegir el destino de escaneo.

6. Pulse [OK] para seleccionar.

7. Pulse el botón [Inicio].


SUSTITUCIÓN DEL TÓNER

1. No toque la unidad del fotoconductor del cartucho de impresión.

2. NO toque el chip ID en el lateral del cartucho.

3. Pulse el botón lateral para liberar la cubierta frontal y, a continuación, bájela suavemente.

4. Extraiga con cuidado el cartucho de impresión horizontalmente.

5. Saque el cartucho nuevo de la caja y, a continuación, sáquelo de la bolsa de plástico.

6. Coloque el cartucho de impresión sobre una superficie plana y, a continuación, retire la lámina de protección.

7. Sujete el cartucho de impresión y agítelo de un lado a otro cinco o seis veces.

8. Deslice el cartucho horizontalmente. Levántelo ligeramente y empújelo hasta el fondo. A continuación, empuje hacia abajo hasta que encaje en su sitio.


ATASCOS DE PAPEL - BANDEJA ESTÁNDAR

1. Saque la bandeja 1 completamente con ambas manos y colóquela a un lado.

2. Empuje la palanca. Esto bajará la unidad de transporte dúplex.

3. Retire el papel atascado.

4. Con la unidad de transporte dúplex aún bajada, deslice con cuidado la bandeja 1 hacia atrás hasta que se detenga.


ATASCOS DE PAPEL - INTERNO

1. Pulse el botón lateral para liberar la cubierta frontal y, a continuación, bájela suavemente.

2. Extraiga con cuidado el cartucho de impresión horizontalmente.

3. Levante la placa guía y retire con cuidado el papel atascado.

4. Deslice el cartucho horizontalmente. Levántelo ligeramente y empújelo hasta el fondo. A continuación, empuje hacia abajo hasta que encaje en su sitio.


ATASCOS DE PAPEL - UNIDAD DÚPLEX

1. Abra la cubierta trasera.

2. Retire con cuidado el papel atascado.

3. Cierre la cubierta trasera.


ATASCOS DE PAPEL - ARDF (alimentador de documentos)

1. Abra la cubierta del ARDF.

2. Tire suavemente del original atascado para retirarlo. Si no puede retirarlo...

3. ...desbloquee el rodillo de alimentación de papel. Mueva la palanca azul hacia atrás y, a continuación, levántela.

4. Levante ligeramente el alimentador de papel y tire de él suavemente hacia usted.


5. También puede levantar la bandeja de entrada para ayudar a eliminar el papel atascado de la zona de salida.

6. Vuelva a colocar el rodillo de alimentación de papel, con la parte del rodillo hacia abajo.

7. Baje la palanca para volver a bloquear el rodillo de alimentación de papel en su sitio.

8. Cierre la cubierta del ARDF.
