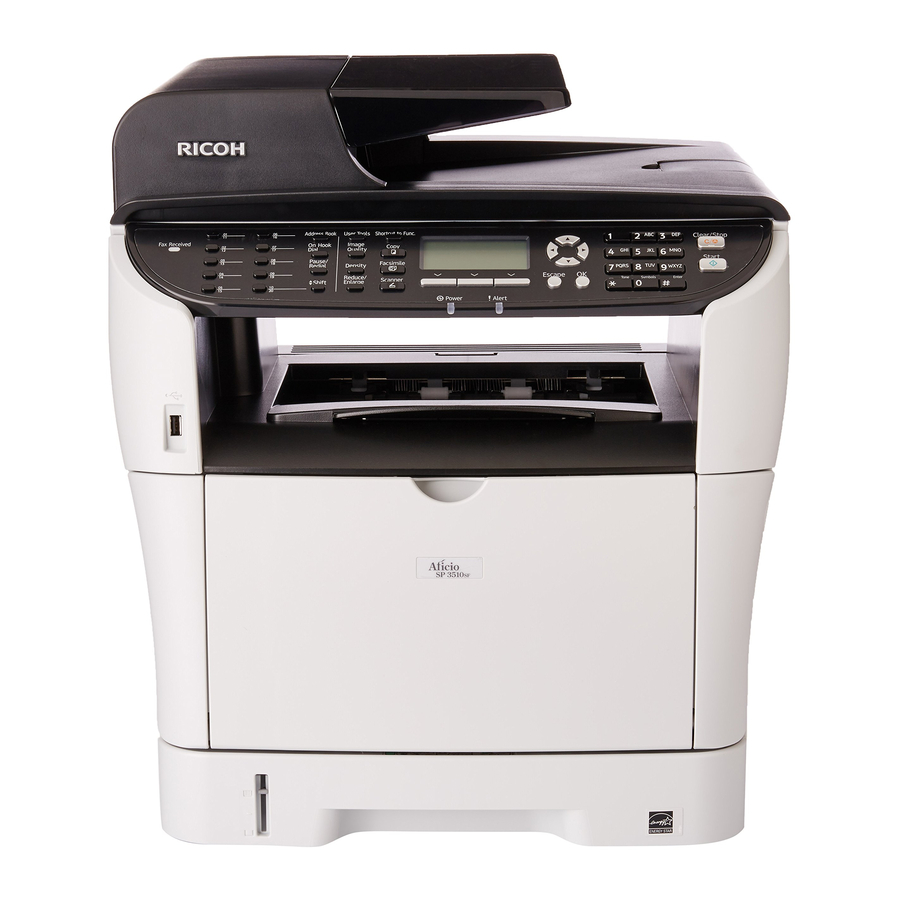

Manuale Ricoh SP 3510SF

PANNELLO DI CONTROLLO

1. Indicatore di fax ricevuto
   Si illumina quando nella memoria della macchina sono presenti fax ricevuti che non sono stati stampati. Lampeggia quando la macchina non è in grado di stampare i fax a causa di errori della macchina come un vassoio della carta vuoto o un inceppamento della carta.
2. Tasto [Pausa/Ricomponi]

• Pausa
  Premere per inserire una pausa in un numero di fax. La pausa è indicata con "P".
• Ricomponi
  Premere per visualizzare l'ultima destinazione di scansione o fax utilizzata.

3. Tasto [Composizione a cornetta sollevata]
   Premere per utilizzare la composizione a cornetta sollevata per verificare lo stato della destinazione quando si invia un fax.
4. Tasto [Rubrica]
   Premere per selezionare una destinazione di scansione o fax dalla Rubrica.
5. Tasto [Qualità immagine]
   Premere per selezionare la qualità di scansione per il lavoro corrente.

• Modalità fotocopiatrice: selezionare Testo, Foto o Misto.
• Modalità scanner: selezionare la risoluzione.
• Modalità fax: selezionare Standard, Dettaglio o Foto.

6. Tasto [Strumenti utente]
   Premere per visualizzare il menu per configurare le impostazioni di sistema della macchina.
7. Tasto [Copia]
   Premere per passare alla modalità fotocopiatrice. Il tasto rimane acceso quando la macchina è in modalità fotocopiatrice.
8. Tasto [Scorciatoia a funz.]
   Premere per utilizzare la funzione preassegnata a questo tasto.
9. Schermo
   Visualizza lo stato corrente e i messaggi.
10. Tasti di scorrimento
    Premere per spostare il cursore nelle direzioni indicate da ciascun tasto di scorrimento. Premendo i tasti < > mentre la macchina è in modalità standby verrà visualizzato il menu per la configurazione delle impostazioni della modalità operativa corrente della macchina (fotocopiatrice, scanner o fax).
11. Tasti numerici
    Utilizzare per immettere valori numerici quando si specificano impostazioni come numeri di fax e quantità di copie, oppure immettere lettere quando si specificano nomi.
12. Tasto [Cancella/Stop]

• Mentre la macchina sta elaborando un lavoro: annulla il lavoro corrente.
• Durante la configurazione della macchina: annulla l'impostazione corrente e torna alla modalità standby.
• Mentre è in modalità standby: annulla le impostazioni temporanee come la densità dell'immagine o la risoluzione.

13. Tasto [Avvio]
    Premere per scansionare, copiare o inviare un fax.
14. Tasto [OK]
    Premere per confermare le impostazioni o accedere al livello successivo dell'albero dei menu.
15. Tasto [Esci]
    Premere per annullare l'ultima operazione o uscire al livello precedente dell'albero dei menu.
16. Indicatore di avviso
    Lampeggia in giallo quando la macchina richiederà presto manutenzione (come la sostituzione di una cartuccia di stampa) o si illumina in rosso quando si verifica un errore della macchina. Controllare i messaggi sullo schermo e seguire le istruzioni fornite in "Messaggi di errore e di stato sullo schermo".
17. Tasti di selezione
    Premere il tasto che corrisponde a un elemento visualizzato sulla riga inferiore dello schermo per selezionarlo.
18. Indicatore di alimentazione
    Rimane acceso quando l'alimentazione è attiva. È spento quando l'alimentazione è disattivata.
19. Tasto [Fax]
    Premere per passare alla modalità fax. Il tasto rimane acceso quando la macchina è in modalità fax.
20. Tasto [Scanner]
    Premere per passare alla modalità scanner. Il tasto rimane acceso quando la macchina è in modalità scanner.
21. Tasto [Densità]
    Premere per regolare la densità dell'immagine per il lavoro corrente.
22. Tasto [Riduci/Ingrandisci]

• Modalità fotocopiatrice: premere per specificare il rapporto di riduzione o ingrandimento per il lavoro corrente.
• Modalità scanner: premere per specificare il formato di scansione in base all'originale corrente.

23. Tasto [Maiusc]
    Premere per utilizzare i numeri di composizione rapida da 11 a 20 quando si specifica una destinazione di scansione o fax utilizzando i tasti one-touch.
24. Tasti one-touch
    Premere per selezionare una destinazione di composizione rapida di scansione o fax.

FUNZIONE FOTOCOPIATRICE

1. Premere il tasto funzione [Copier].

2. Regolare le guide del caricatore della carta in base al formato corretto (A4).

3. Inserire il documento rivolto verso l'alto nell'ARDF (alimentatore automatico documenti).

4. Scegliere la quantità desiderata, quindi premere il tasto [Avvio].


FUNZIONE FAX

1. Premere il tasto funzione [Fax].

2. Regolare le guide del caricatore della carta in base al formato corretto (A4).

3. Inserire il documento rivolto verso l'alto nell'ARDF (alimentatore automatico documenti).

4. Comporre il numero di fax utilizzando i tasti numerici, quindi premere il tasto [Avvio].


FUNZIONE SCANNER

1. Regolare le guide del caricatore della carta in base al formato corretto (A4).

2. Inserire il documento nell'ARDF (alimentatore automatico documenti).

3. Premere il tasto funzione [Scanner].

4. Premere il tasto [Rubrica].


5. Utilizzare le frecce [Su] e [Giù] per scegliere la destinazione di scansione.

6. Premere [OK] per selezionare.

7. Premere il tasto [Avvio].


SOSTITUZIONE DEL TONER

1. Non toccare l'unità fotoconduttore della cartuccia di stampa.

2. NON toccare il chip ID sul lato della cartuccia.

3. Premere il tasto laterale per rilasciare il coperchio anteriore, quindi abbassarlo delicatamente.

4. Estrarre con attenzione la cartuccia di stampa orizzontalmente.

5. Estrarre la nuova cartuccia dalla confezione, quindi rimuoverla dal sacchetto di plastica.

6. Posizionare la cartuccia di stampa su una superficie piana, quindi rimuovere il foglio di protezione.

7. Tenere la cartuccia di stampa e agitarla lateralmente per cinque o sei volte.

8. Far scorrere la cartuccia orizzontalmente. Sollevare leggermente e spingere completamente verso l'interno. Quindi spingere verso il basso finché non scatta in posizione.


INCEPPAMENTI CARTA - CASSETTO STANDARD

1. Estrarre completamente il vassoio 1 usando entrambe le mani e posizionarlo di lato.

2. Premere la leva. Questo abbasserà l'unità di trasporto duplex.

3. Rimuovere la carta inceppata.

4. Con l'unità di trasporto duplex ancora abbassata, far scorrere con attenzione il vassoio 1 fino all'arresto.


INCEPPAMENTI CARTA - INTERNI

1. Premere il tasto laterale per rilasciare il coperchio anteriore, quindi abbassarlo delicatamente.

2. Estrarre con attenzione la cartuccia di stampa orizzontalmente.

3. Sollevando la piastra guida, rimuovere con cautela la carta inceppata.

4. Far scorrere la cartuccia orizzontalmente. Sollevare leggermente e spingere completamente verso l'interno. Quindi spingere verso il basso finché non scatta in posizione.


INCEPPAMENTI CARTA - UNITÀ DUPLEX

1. Aprire il coperchio posteriore.

2. Rimuovere con cautela la carta inceppata.

3. Chiudere il coperchio posteriore.


INCEPPAMENTI CARTA - ARDF (alimentatore documenti)

1. Aprire il coperchio dell'ARDF.

2. Estrarre delicatamente l'originale inceppato per rimuoverlo. Se non riesci a rimuoverlo...

3. ...sbloccare il rullo di alimentazione della carta. Spostare la leva blu indietro e quindi sollevarla.

4. Sollevare leggermente l'alimentatore della carta ed estrarlo delicatamente verso di sé.


5. È inoltre possibile sollevare il vassoio di ingresso per facilitare la rimozione della carta inceppata dall'area di uscita.

6. Rimetti a posto il rullo di alimentazione della carta, con la parte del rullo rivolta verso il basso.

7. Abbassare la leva per bloccare di nuovo in posizione il rullo di alimentazione della carta.

8. Chiudere il coperchio dell'ARDF.
