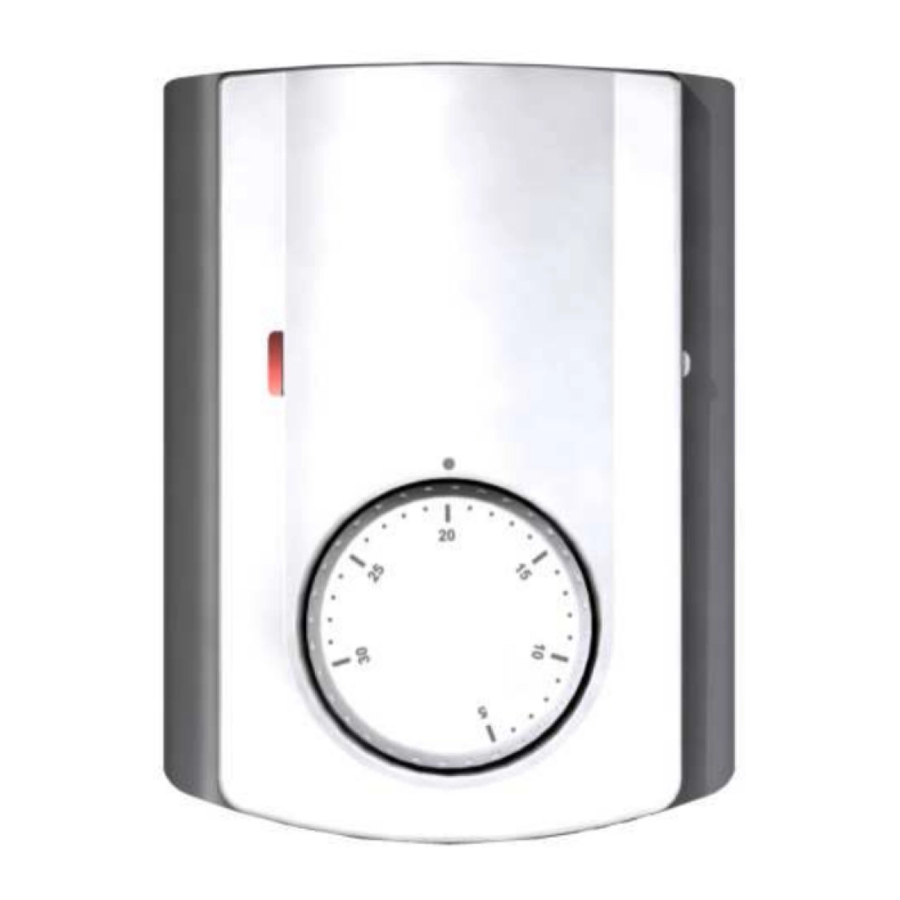

Purmo TempCo Comfort 230V - Termostaadi kasutusjuhend
Sissejuhatus
Enne töö alustamist peaks paigaldaja hoolikalt läbi lugema käesoleva paigaldus- ja kasutusjuhendi ning veenduma, et kõik selles sisalduvad juhised on arusaadavad ja neid järgitakse.
- Termostaati tohivad paigaldada, kasutada ja hooldada ainult spetsiaalselt koolitatud töötajad. Koolitusel olev personal tohib tootega tegeleda ainult kogenud paigaldaja järelevalve all. Ülaltoodud tingimuste järgimisel vastutab tootja seadmete eest vastavalt seaduslikele sätetele.
- Kontrolleriga töötamisel tuleb järgida kõiki käesolevas paigaldus- ja kasutusjuhendis toodud juhiseid. Mis tahes muu rakendus ei vasta eeskirjadele. Tootja ei vastuta kontrollseadme ebakompetentse kasutamise korral. Muudatused ja täiendused ei ole ohutuse kaalutlustel lubatud. Hooldust võivad teostada ainult tootja poolt heaks kiidetud teeninduspunktid.
- Kontrollseadme funktsionaalsus sõltub mudelist ja varustusest. Käesolev paigaldusleht on toote osa ja see tuleb säilitada.
KASUTUSALA
- UFH termostaat on välja töötatud kollektorile paigaldatavate ajamite juhtimiseks ja haldamiseks.
- Termostaati kasutatakse tavaliselt koos täieliku ühenduskarbiga "UFH-MASTER" koos "Kütte ja jahutuse mooduliga" või ilma, et ühendada kõik paigalduse elektrilised ja hüdraulilised komponendid, nagu tsirkulatsioonipump, ajamid jne.
- Kontrollerid on mõeldud kasutamiseks eluruumides, kontorites ja tööstusrajatistes. Enne kasutamist veenduge, et paigaldus vastab kehtivatele eeskirjadele, et tagada paigalduse nõuetekohane kasutamine.
OHUTUSJUHISED
Enne töö alustamist ühendage toide lahti!
- Kõik kontrolleriga seotud paigaldus- ja juhtmestikutööd tuleb teha ainult siis, kui seade on pingevaba. Seadme tohivad ühendada ja kasutusele võtta ainult kvalifitseeritud töötajad. Veenduge, et järgite kehtivaid ohutusnõudeid.
- Ühenduskarbid ei ole pritsme- ega tilkumiskindlad. Seetõttu tuleb need paigaldada kuiva kohta.
- Ärge vahetage andurite, ajamite ja 24 V ühenduste ühendusi mingil juhul! Nende ühenduste vahetamine võib põhjustada eluohtlikke elektrilööke või seadme ning ühendatud andurite ja muude seadmete hävimist.
Kasutusjuhend
UFH – 24VAC analoogtermostaat NSB ja H&C funktsiooniga
- Juhtmega analoogtermostaat (24VAC), mis on spetsiaalselt loodud teie põrandakütte ja jahutuse juhtimiseks ajamiga (NC).
- Pinnapealne paigaldusversioon, standardne kinnitus 60 mm telgedega.
- Pilootjuhe NSB funktsiooni jaoks (-2°C)
- 3 töörežiimi: külmumisvastane, vähendatud, mugav Termostaat vaikse väljundiga.
- Saab otse ajameid juhtida või ühendada UFH ühenduskarpide valikuga.
Tehnilised omadused
| Mõõdetud temperatuuri täpsus | 0,1°C |
| Töötemperatuur | 0°C - 50°C |
| Seadistustemperatuuri vahemik | 5°C - 30°C |
| Reguleerimise omadused | hüsterees (ON/OFF) või proportsionaalne riba (PWM) |
| Elektriline kaitse | Klass II - IP30 |
| Toiteallikas / Tarbimine | 230VAC 50Hz / ~ 3,5W |
| Väljund | TRIAC 230VAC 75W |
| Normid ja homologatsioon: Teie termostaat on projekteeritud vastavalt järgmistele standarditele või muudele normatiivdokumentidele: vaadake loendit esimesel leheküljel | |
Esitlus
LED indikaator
Punane: kütte vajaduse indikaator.
Sinine: jahutuse vajaduse indikaator
Erilised kuvarid
Punane vilkumine: Viga sisemisel anduril. (Kontrollige andurit)
Sinine vilkumine: Kuivatusfunktsioon on aktiveeritud. (Majas on jääkniiskuse oht)
Konfiguratsioonilüliti
| N° | Kirjeldus | Vaikeseade ja muu võimalus |
| 1 | Reguleerimise tüüp | OFF: Hüsterees 0,5°C (ON/OFF reguleerimine). ON: Proportsionaalne riba 2,0°C 10-minutilise tsükliga (PWM reguleerimine). |
| 2 | Jahutusfunktsioon Kasutusnäide: Jahutusfunktsioon tuleks deaktiveerida ruumis, kus on jääkniiskuse oht (vannituba, köök...) | OFF: Jahutusfunktsioon on deaktiveeritud. ON: Jahutusfunktsioon on aktiveeritud. |
| 3 | Öine vähendus (NSB) öösel jahutusrežiimis. | OFF: jahutusrežiimis ei ole kunagi öist vähendust ON: Öine vähendus on lubatud |
| 4 | Öise vähenduse tüüp (NSB) öösel jahutusrežiimis. Öise seadistuse (2°C) väärtus liidetakse või lahutatakse seadistustemperatuurist. | OFF: - 2°C öösel Kasutusnäide: magamistoa jaoks, öösel on vaja seda tsooni jahutada ON: +2°C öösel Kasutusnäide: elutoa jaoks, öösel ei ole vaja seda tsooni jahutada |
Kuidas oma termostaati kasutada
Külmumisvastane režiim: (Käsirežiim)
Lihtne paigaldus ilma peamise tsooni programmeerijata:
Külmumisvastast temperatuuri (7°C) hoitakse ruumis kogu aeg.
Paigaldus peamise tsooni programmeerijaga: (koos kütte- ja jahutusfunktsiooniga või ilma)
Kütterežiimis: (Talv)
Külmumisvastast temperatuuri (7°C) hoitakse ruumis kogu aeg.
Jahutusrežiimis: (Suvi)
Termostaat lülitatakse välja.
VÄHENDATUD töörežiim: (Käsirežiim)
Lihtne paigaldus ilma peamise tsooni programmeerijata:
Vähendatud temperatuuri järgitakse kogu aeg. (Seadistustemperatuur miinus 2°C)
Paigaldus peamise tsooni programmeerijaga: (koos kütte- ja jahutusfunktsiooniga või ilma)
Vähendatud temperatuuri järgitakse nagu allpool kirjeldatud:
Kütterežiimis: (Talv)
Vähendatud temperatuur on seadistustemperatuur miinus 2°C.
Jahutusrežiimis: (Suvi)
Vähendatud temperatuur on seadistustemperatuur miinus või pluss 2°C.
(Lisateabe saamiseks vaadake konfiguratsioonilüliti osa "Lüliti N°2").
Automaatne töörežiim:
Lihtne paigaldus ilma peamise tsooni programmeerijata:
Seadistustemperatuuri järgitakse kogu aeg.
Paigaldus peamise tsooni programmeerijaga:
(koos kütte- ja jahutusfunktsiooniga või ilma)
Selles režiimis järgib teie termostaat peamise tsooni programmeerija programmi (mugav või vähendatud) ja korraldust (küte, jahutus, külmumisvastane, puhkus...).
Kuidas kalibreerida ja piirata seadistusvahemikku
Kui teie termostaati on vaja kalibreerida, tehke järgmised toimingud:
- Pange termomeeter ruumi keskele põrandast 1,5 meetri kaugusele.
- Oodake 1 tund, et olla kindel, et teie termostaat näitab õiget temperatuuri.
- Eemaldage seadistusnupp, vajutades õrnalt väljapoole kitsa kruvikeerajaga nupu ja katte vahel. (pöörake tähelepanu, et vältida seadistusnupu pöörlemist)

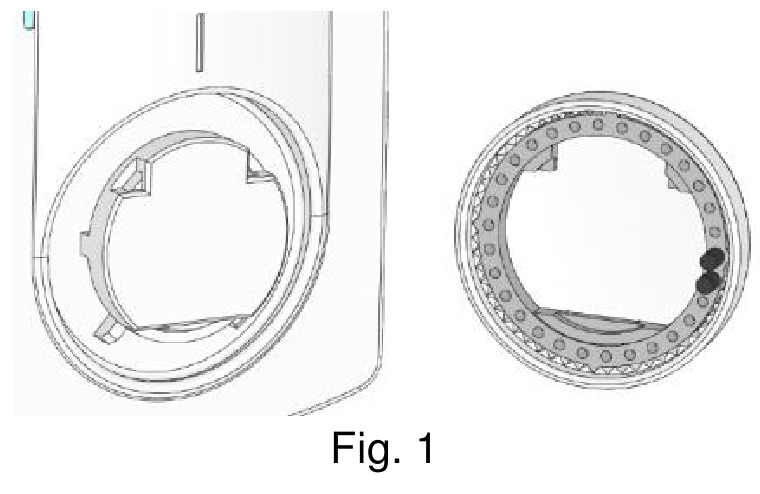

- Eemaldage nupult sisemine ratas. (Joonis 1)
![Kuidas kalibreerida ja piirata seadistusvahemikku - Samm 1]( "Purmo - TempCo Comfort 230V - Kuidas kalibreerida ja piirata seadistusvahemikku - Samm 1")

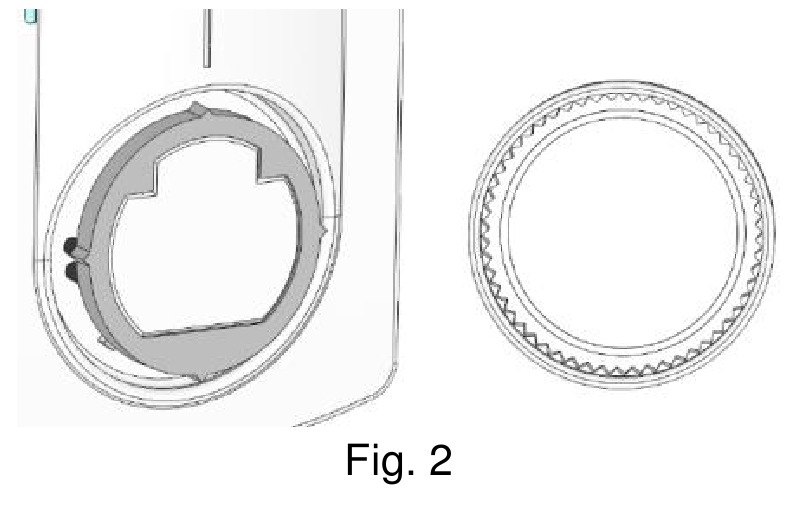

- Pange sisemine ratas üksi termostaadile. (Joonis 2)
![Kuidas kalibreerida ja piirata seadistusvahemikku - Samm 2]( "Purmo - TempCo Comfort 230V - Kuidas kalibreerida ja piirata seadistusvahemikku - Samm 2")
- Nüüd saate panna seadistusnupu termostaadile, tehes samal ajal vastavaks tegeliku ruumi temperatuuri (näidatud termomeetriga) ja termostaadi indekseerija.
Kui teie termostaati on vaja piirata, tehke järgmised toimingud:
- Seadke seadistusnupp uue seadistusvahemiku keskele.
- Eemaldage seadistusnupp, vajutades õrnalt väljapoole kitsa kruvikeerajaga nupu ja katte vahel.

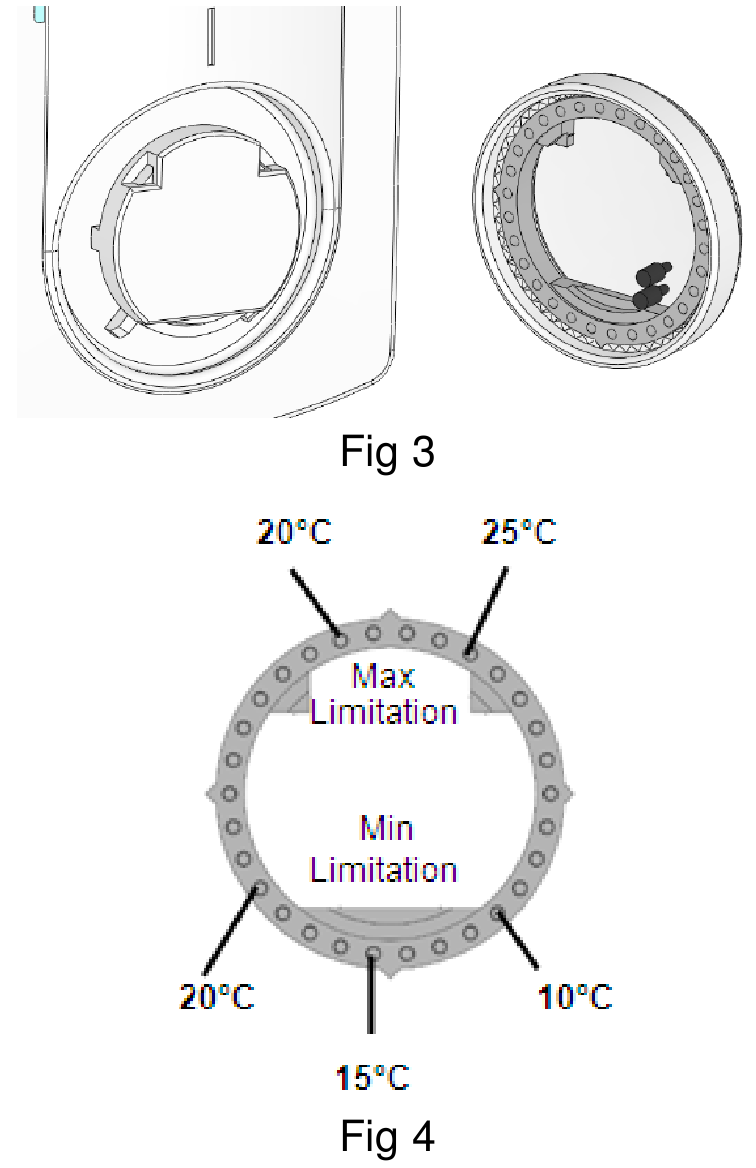

- Eemaldage valikuketta tihvtid ja pange soovitud aukudesse, et piirata termostaadi seadistusvahemikku. (Joonis 3 ja 4)
![Kuidas kalibreerida ja piirata seadistusvahemikku - Samm 3]( "Purmo - TempCo Comfort 230V - Kuidas kalibreerida ja piirata seadistusvahemikku - Samm 3")
- Nüüd saate panna seadistusnupu termostaadile.
Rettig Belgium NV
Vogelsancklaan 250 B-3520 Zonhoven
Belgium
Tel: +49 5324 808-0
Fax: +49 5324 808-999 info@radson.be
www.radson.com
Rettig Germany GmbH
Lierestraße 68
38690 Goslar,
Germany
Tel: +49 5324 808-0
Fax: +49 5324 808-999 info@purmo.de
www.purmo.de
Rettig Heating Sp. z o.o.
ul. Przemysłowa, 44-203 Rybnik, Poland
Biuro Handlowe
ul. Rotmistrza Pileckiego 91, 02-781 Warszawa, Poland
Tel: +48 22 643 25 20
Fax: +48 22 643 99 95 purmow@purmo.pl
www.purmo.pl
Viited
Laadi alla juhend
Siin saate alla laadida juhendi täieliku pdf-versiooni, mis võib sisaldada täiendavaid ohutusjuhiseid, garantiiteavet, FCC eeskirju jne.
Laadi alla Purmo TempCo Comfort 230V - Termostaadi kasutusjuhend
