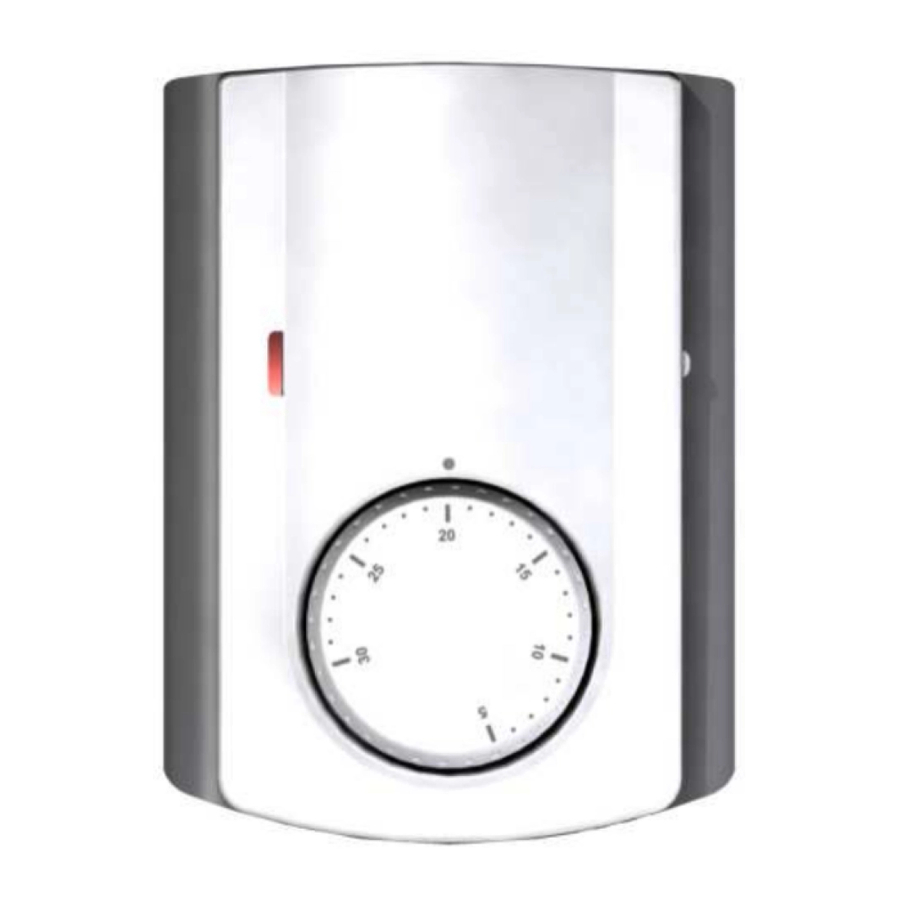

Purmo TempCo Comfort 230V - Guide de l'utilisateur du thermostat

Introduction

Avant de commencer les travaux, l'installateur doit lire attentivement ce manuel d'installation et d'utilisation, et s'assurer que toutes les instructions qu'il contient sont comprises et respectées.

• Le thermostat doit être monté, utilisé et entretenu uniquement par du personnel spécialement formé. Le personnel en cours de formation n'est autorisé à manipuler le produit que sous la supervision d'un installateur expérimenté. Sous réserve du respect des conditions ci-dessus, le fabricant assume la responsabilité de l'équipement tel que prévu par les dispositions légales.
• Toutes les instructions de ce manuel d'installation et d'utilisation doivent être respectées lors de l'utilisation du régulateur. Toute autre application ne sera pas conforme à la réglementation. Le fabricant ne sera pas responsable en cas d'utilisation incompétente de la commande. Toute modification ou amendement n'est pas autorisé pour des raisons de sécurité. La maintenance ne peut être effectuée que par des ateliers de service agréés par le fabricant.
• La fonctionnalité du régulateur dépend du modèle et de l'équipement. Cette notice d'installation fait partie du produit et doit être obtenue.

APPLICATION

• Le thermostat UFH est développé pour contrôler et gérer les actionneurs montés sur le collecteur.
• Le thermostat est normalement utilisé en conjonction avec un boîtier de raccordement complet "UFH-MASTER" avec ou sans "module Chauffage & Refroidissement" pour connecter tous les composants électriques et hydrauliques de l'installation tels qu'une pompe de circulation, des actionneurs...
• Les régulateurs ont été conçus pour être utilisés dans les pièces résidentielles, les bureaux et les installations industrielles. Vérifiez que l'installation est conforme aux réglementations en vigueur avant l'utilisation pour assurer une bonne utilisation de l'installation.

CONSIGNES DE SÉCURITÉ

Avant de commencer les travaux, débranchez l'alimentation électrique !

• Tous les travaux d'installation et de câblage liés au régulateur doivent être effectués uniquement lorsque l'appareil est hors tension. L'appareil doit être raccordé et mis en service uniquement par du personnel qualifié. Assurez-vous de respecter les réglementations de sécurité en vigueur.
• Les boîtiers de raccordement ne sont ni étanches aux éclaboussures ni aux gouttes. Par conséquent, ils doivent être montés dans un endroit sec.
• N'intervertissez en aucun cas les connexions des capteurs, des actionneurs et les connexions 24V ! L'interversion de ces connexions peut entraîner des risques électriques mortels ou la destruction de l'appareil ainsi que des capteurs et autres appareils connectés.

Guide de l'utilisateur

UFH – Thermostat analogique 24VAC avec fonction NSB et C&C

• Thermostat analogique filaire (24VAC) spécialement conçu pour contrôler votre chauffage et refroidissement par le sol géré par un actionneur (NC).
• Version encastrable, fixation standard avec axes de 60mm.
• Fil pilote pour fonction NSB (-2°C)
• 3 modes de fonctionnement : Hors gel, Réduit, Confort  Thermostat avec sortie silencieuse.
• Peut piloter directement les actionneurs, ou peut être connecté à la gamme de boîtiers de raccordement UFH.

Caractéristiques techniques

Présentation

Indicateur LED
Rouge : Indication de demande de chauffage.
Bleu : Indication de demande de refroidissement

Affichages spéciaux
Rouge clignotant : Erreur sur le capteur interne. (Vérifiez le capteur)
Bleu clignotant : Fonction de séchage activée. (Risque d'humidité résiduelle dans la maison)

Interrupteur de configuration

Comment utiliser votre thermostat

Mode Hors gel : (Mode manuel)

Installation simple sans programmateur de zone principale :
La température hors gel (7°C) sera maintenue dans la pièce en permanence.
Installation avec programmateur de zone principale : (avec ou sans fonction Chauffage et Refroidissement)
En mode chauffage : (Hiver)
La température hors gel (7°C) sera maintenue dans la pièce en permanence.
En mode refroidissement : (Été)
Le thermostat sera désactivé.

Mode de fonctionnement RÉDUIT : (Mode manuel)

Installation simple sans programmateur de zone principale :
La température réduite sera maintenue en permanence. (Température de consigne moins 2°C)
Installation avec programmateur de zone principale : (avec ou sans fonction Chauffage et Refroidissement)
La température réduite sera maintenue comme décrit ci-dessous :
En mode chauffage : (Hiver)
La température réduite sera la température de consigne moins 2°C.
En mode refroidissement : (Été)
La température réduite sera la température de consigne moins ou plus 2°C.
(Voir la partie interrupteur de configuration "Interrupteur N°2" pour plus d'explications).

Mode de fonctionnement automatique :

Installation simple sans programmateur de zone principale :
La température de consigne sera maintenue en permanence.
Installation avec programmateur de zone principale :
(avec ou sans fonction Chauffage et Refroidissement)
Dans ce mode, votre thermostat suivra le programme (Confort ou réduit) et l'ordre (Chauffage, refroidissement, Hors gel, vacances...) du programmateur de zone principale.

Comment étalonner et limiter la plage de réglage

Si votre thermostat doit être étalonné, effectuez les opérations suivantes :

1. Placez un thermomètre au centre de la pièce à 1,5 mètre du sol.
2. Attendez 1 heure pour vous assurer que votre thermostat affiche la température correcte.
3. Retirez le bouton de réglage en appuyant doucement vers l'extérieur avec un tournevis étroit entre le bouton et le couvercle. (faites attention à éviter la rotation du bouton de réglage)
4. Retirez la roue interne du bouton. (Figure 1)


5. Placez la roue interne seule sur le thermostat. (Figure 2)


6. Vous pouvez maintenant remettre le bouton de réglage sur le thermostat, en faisant correspondre la température réelle de la pièce (indiquée par le thermomètre) et l'index du thermostat.

Si votre thermostat doit être limité, effectuez les opérations suivantes :

1. Réglez le bouton de réglage au milieu de la nouvelle plage de réglage.
2. Retirez le bouton de réglage en appuyant doucement vers l'extérieur avec un tournevis étroit entre le bouton et le couvercle.
3. Retirez les broches du cadran et insérez-les dans les trous souhaités pour limiter la plage de réglage du thermostat. (Figure 3 et 4)


4. Vous pouvez maintenant remettre le bouton de réglage sur le thermostat.

Rettig Belgium NV
Vogelsancklaan 250 B-3520 Zonhoven
Belgium
Tel: +49 5324 808-0
Fax: +49 5324 808-999 info@radson.be
www.radson.com

Rettig Germany GmbH
Lierestraße 68
38690 Goslar,
Germany
Tel: +49 5324 808-0
Fax: +49 5324 808-999 info@purmo.de
www.purmo.de

Rettig Heating Sp. z o.o.
ul. Przemysłowa, 44-203 Rybnik, Poland
Biuro Handlowe
ul. Rotmistrza Pileckiego 91, 02-781 Warszawa, Poland
Tel: +48 22 643 25 20
Fax: +48 22 643 99 95 purmow@purmo.pl
www.purmo.pl
