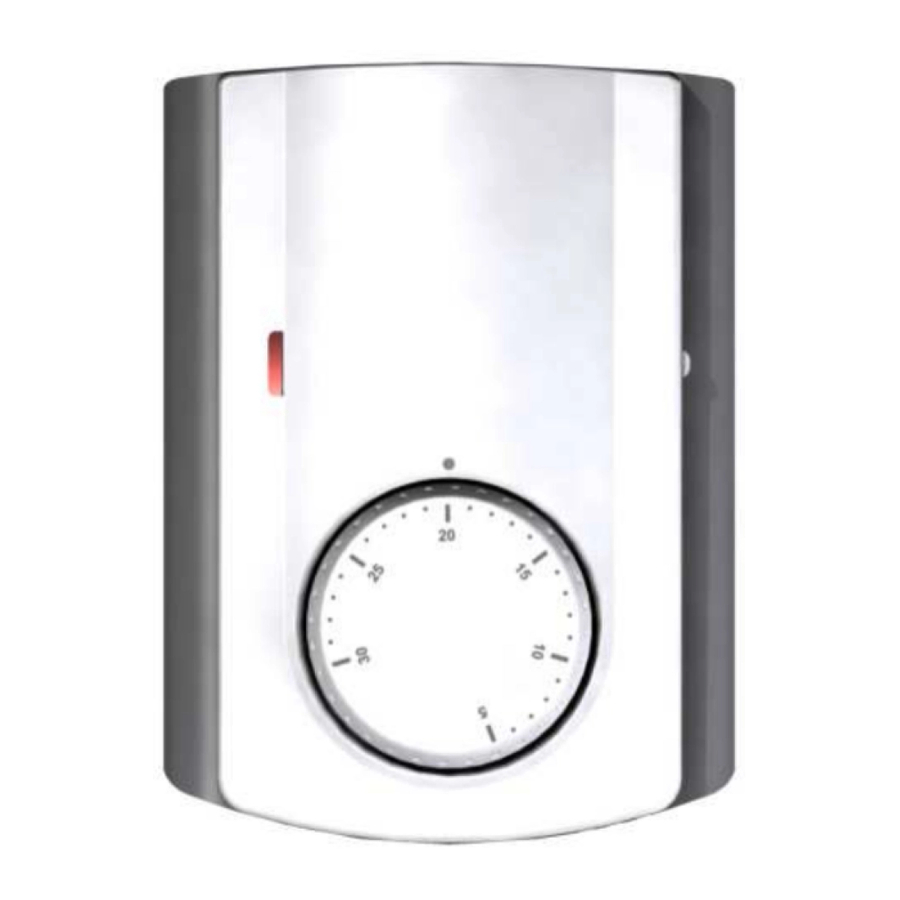

Purmo TempCo Comfort 230V - Termostat Foydalanuvchi Qo'llanmasi

Mundarija

Kirish


O'rnatishni boshlashdan oldin, o'rnatuvchi ushbu O'rnatish va Ishlash Qo'llanmasini diqqat bilan o'qib chiqishi va undagi barcha ko'rsatmalar tushunilganligiga va ularga rioya qilinishiga ishonch hosil qilishi kerak.

  • Termostat faqat maxsus tayyorlangan xodimlar tomonidan o'rnatilishi, ishlatilishi va texnik xizmat ko'rsatilishi kerak. O'qish jarayonida bo'lgan xodimlarga mahsulot bilan faqat tajribali montajchining nazorati ostida ishlashga ruxsat etiladi. Yuqoridagi shartlarga rioya qilingan holda, ishlab chiqaruvchi qonuniy qoidalarda nazarda tutilganidek, uskunaning javobgarligini o'z zimmasiga oladi.
  • Kontroller bilan ishlashda ushbu O'rnatish va Ishlash qo'llanmasidagi barcha ko'rsatmalarga rioya qilish kerak. Har qanday boshqa dastur qoidalarga mos kelmaydi. Ishlab chiqaruvchi nazoratning noto'g'ri ishlatilishi holatlarida javobgar bo'lmaydi. Xavfsizlik sabablariga ko'ra har qanday o'zgartirish va tuzatishlarga yo'l qo'yilmaydi. Texnik xizmat ko'rsatishni faqat ishlab chiqaruvchi tomonidan tasdiqlangan xizmat ko'rsatish ustaxonalari amalga oshirishi mumkin.
  • Kontrollerning funksionalligi model va uskunaga bog'liq. Ushbu o'rnatish varaqasi mahsulotning bir qismi bo'lib, uni olish kerak.

QO'LLANISH

  • UFH termostati manifoldga o'rnatiladigan aktuatorlarni boshqarish va boshqarish uchun ishlab chiqilgan.
  • Termostat odatda aylanma nasos, aktuatorlar kabi o'rnatishning barcha elektr va gidravlik komponentlarini ulash uchun "Isitish va Sovutish moduli" bilan yoki usiz to'liq ulanish qutisi "UFH-MASTER" bilan birgalikda ishlatiladi.
  • Kontrollerlar turar joy xonalari, ofis maydonlari va sanoat ob'ektlarida foydalanish uchun mo'ljallangan. O'rnatishning to'g'ri ishlatilishini ta'minlash uchun ishlatishdan oldin o'rnatishning mavjud qoidalarga muvofiqligini tekshiring.

XAVFSIZLIK QOIDALARI

Ishni boshlashdan oldin elektr ta'minotini uzing!

  • Kontroller bilan bog'liq barcha o'rnatish va simlarni ulash ishlari faqat quvvat o'chirilgan holda amalga oshirilishi kerak. Jihoz faqat malakali xodimlar tomonidan ulanishi va ishga tushirilishi kerak. Amaldagi xavfsizlik qoidalariga rioya qilishni unutmang.
  • Ulanish qutilari na chayqalishdan, na tomchidan himoyalangan. Shuning uchun ular quruq joyga o'rnatilishi kerak.
  • Hech qanday holatda sensorlar, aktuatorlar va 24V ulanishlarining ulanishlarini almashtirmang! Ushbu ulanishlarni almashtirish hayotga xavf soluvchi elektr xavfini yoki jihozning va ulangan sensorlar va boshqa jihozlarning yo'q qilinishiga olib kelishi mumkin.

Foydalanuvchi Qo'llanmasi

UFH – NSB va H&C funksiyali 24VAC Analog termostat

  • Simli Analog termostat (24VAC) aktuator (NC) tomonidan boshqariladigan Pol Ostidagi Isitish va Sovutishni boshqarish uchun maxsus ishlab chiqilgan.
  • Yashirin o'rnatish versiyasi, 60 mm o'qlari bilan standart mahkamlash.
  • NSB funksiyasi uchun uchuvchi sim (-2°C)
  • 3 ish rejimi: Muzlashga qarshi, Kamaytirilgan, Qulay  Jim chiqishli termostat.
  • Aktuatorlarni to'g'ridan-to'g'ri boshqarishi yoki UFH ulanish qutilari qatoriga ulanishi mumkin.

Texnik xususiyatlar

O'lchangan harorat aniqligi 0.1°C
Ishlash harorati 0°C - 50°C
Haroratni sozlash diapazoni 5°C - 30°C
Tartibga solish xususiyatlari histerezis (ON/OFF) yoki Proportsional diapazon (PWM)
Elektr himoyasi II sinf - IP30
Quvvat manbai / Iste'mol 230VAC 50Hz / ~ 3,5W
Chiqish TRIAC 230VAC 75W
Me'yorlar va homologatsiya:Sizning termostatingiz quyidagi standartlar yoki boshqa normativ hujjatlarga muvofiq ishlab chiqilgan: birinchi sahifadagi ro'yxatga qarang

Taqdimot

LED indikatori
Qizil: Isitish talabi ko'rsatkichi.
Ko'k: Sovutish talabi ko'rsatkichi

Maxsus displeylar
Qizil miltillash: Ichki sensorda xatolik. (Sensorni tekshiring)
Ko'k miltillash: Quruq funksiya faollashtirilgan. (Uyda qoldiq namlik xavfi)

Konfiguratsiya kaliti

N° Tavsif Standart sozlash va boshqa imkoniyat
1 Tartibga solish turi OFF: 0,5°C gisterezis (ON/OFF tartibga solish).
ON: 10 daqiqalik tsikli bilan 2,0°C proportsional diapazon (PWM tartibga solish).
2 Sovutish funktsiyasi Foydalanish namunasi: Sovutish funktsiyasi qoldiq namlik xavfi bo'lgan xonada o'chirilishi kerak (Hammom, oshxona...) OFF: Sovutish funktsiyasi o'chirilgan.
ON: Sovutish funktsiyasi faollashtirilgan.
3 Sovutish rejimida tun davomida tungi qisqartirish (NSB). OFF: sovutish rejimida hech qachon tungi qisqartirish yo'q
ON: Tungi qisqartirishga ruxsat berilgan
4 Sovutish rejimida tun davomida tungi qisqartirish (NSB) turi. Tungi orqaga qaytarish (2°C) qiymati sozlash haroratiga qo'shiladi yoki undan ayriladi. OFF: - 2°C tun davomida Foydalanish namunasi: yotoq xonasi uchun, tun davomida siz ushbu zonani sovutishingiz kerak
ON: +2°C tun davomida Foydalanish namunasi: yashash xonasi uchun, tun davomida siz ushbu zonani sovutishingiz shart emas

Termostatingizdan qanday foydalanish kerak

Muzlashga qarshi rejim: (Qo'lda rejim)

Asosiy zona dasturchisisiz oddiy o'rnatish:
Xonada doimo muzlashga qarshi harorat (7°C) saqlanib turiladi.
Asosiy zona dasturchisi bilan o'rnatish: (Isitish va Sovutish funktsiyasi bilan yoki usiz)
Isitish rejimida: (Qish)
Xonada doimo muzlashga qarshi harorat (7°C) saqlanib turiladi.
Sovutish rejimida: (Yoz)
Termostat o'chiriladi.

KAMAYTIRILGAN ishlash rejimi: (Qo'lda rejim)

Asosiy zona dasturchisisiz oddiy o'rnatish:
Kamaytirilgan harorat doimo kuzatiladi. (Sozlash harorati minus 2°C)
Asosiy zona dasturchisi bilan o'rnatish: (Isitish va Sovutish funktsiyasi bilan yoki usiz)
Kamaytirilgan harorat quyida tavsiflanganidek kuzatiladi:
Isitish rejimida: (Qish)
Kamaytirilgan harorat sozlash harorati minus 2°C bo'ladi.
Sovutish rejimida: (Yoz)
Kamaytirilgan harorat sozlash harorati minus yoki plyus 2°C bo'ladi.
(Qo'shimcha tushuntirish uchun konfiguratsiya kaliti qismining "N°2 kaliti" ga qarang).

Avtomatik ishlash rejimi:

Asosiy zona dasturchisisiz oddiy o'rnatish:
Sozlash harorati doimo kuzatiladi.
Asosiy zona dasturchisi bilan o'rnatish:
(Isitish va Sovutish funktsiyasi bilan yoki usiz)
Ushbu rejimda sizning termostatingiz asosiy zona dasturchisining dasturini (Qulay yoki kamaytirilgan) va buyrug'ini (Isitish, sovutish, muzlashga qarshi, ta'til...) kuzatib boradi.

Sozlash diapazonini qanday kalibrlash va cheklash mumkin

Agar sizning termostatingizni kalibrlash kerak bo'lsa, quyidagi amallarni bajaring:

  1. Xonaning o'rtasiga poldan 1,5 metr uzoqlikda termometr qo'ying.
  2. Termostatingiz to'g'ri haroratni ko'rsatishiga ishonch hosil qilish uchun 1 soat kuting.
  3. Tugma va qopqoq o'rtasida tor tornavida bilan ehtiyotkorlik bilan tashqariga bosib, sozlash tugmasini olib tashlang. (sozlash tugmasining aylanishiga yo'l qo'ymaslik uchun e'tibor bering)
  4. Tugmadan ichki g'ildirakni olib tashlang. (1-rasm)
    Sozlash diapazonini qanday kalibrlash va cheklash mumkin - 1-qadam
  5. Ichki g'ildirakni termostatga yolg'iz qo'ying. (2-rasm)
    Sozlash diapazonini qanday kalibrlash va cheklash mumkin - 2-qadam
  6. Endi siz sozlash tugmasini termostatga qo'yishingiz mumkin, shu bilan birga haqiqiy xona harorati (termometr tomonidan ko'rsatilgan) va termostat indeksatoriga mos keladi.

Agar sizning termostatingizni cheklash kerak bo'lsa, quyidagi amallarni bajaring:

  1. Sozlash tugmasini yangi sozlash diapazonining o'rtasiga o'rnating.
  2. Tugma va qopqoq o'rtasida tor tornavida bilan ehtiyotkorlik bilan tashqariga bosib, sozlash tugmasini olib tashlang.
  3. Terish pinlarini olib tashlang va termostatning sozlash diapazonini cheklash uchun kerakli teshiklarga qo'ying. (3 va 4-rasmlar)
    Sozlash diapazonini qanday kalibrlash va cheklash mumkin - 3-qadam
  4. Endi siz sozlash tugmasini termostatga qo'yishingiz mumkin.

Rettig Belgium NV
Vogelsancklaan 250 B-3520 Zonhoven
Belgium
Tel: +49 5324 808-0
Fax: +49 5324 808-999 info@radson.be
www.radson.com

Rettig Germany GmbH
Lierestraße 68
38690 Goslar,
Germany
Tel: +49 5324 808-0
Fax: +49 5324 808-999 info@purmo.de
www.purmo.de

Rettig Heating Sp. z o.o.
ul. Przemysłowa, 44-203 Rybnik, Poland
Biuro Handlowe
ul. Rotmistrza Pileckiego 91, 02-781 Warszawa, Poland
Tel: +48 22 643 25 20
Fax: +48 22 643 99 95 purmow@purmo.pl
www.purmo.pl
