D-Link DHP-W311AV - PowerLine AV 500 Wireless Extender Kit Kiire paigaldusjuhend

Sisu

1 Pakendi sisu
2 Soovitused
3 Riistvara ülevaade
4 Paigaldamine
5 Veaotsing
6 Tehniline tugi
7 Viited
8 Laadi alla juhend
9 Teistes keeltes

Pakendi sisu

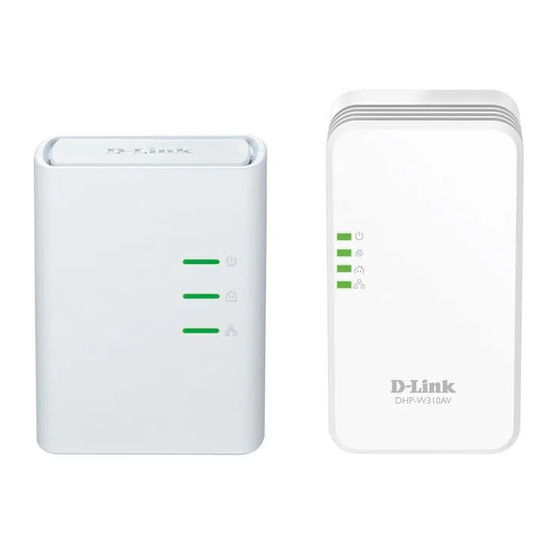

Üks PowerLine AV 500 võrguadapter (DHP-308AV)

Üks PowerLine AV 500 Wireless N Extender (DHP-W310AV)

Kaks Etherneti kaablit

WiFi konfiguratsioonikaart

Kiire paigaldusjuhend

Kui mõni ülaltoodud elementidest puudub, võtke ühendust oma edasimüüjaga.

Soovitused

Parimate tulemuste saavutamiseks kasutage tavalist seinakontakti, kuhu pole ühtegi teist seadet ühendatud. Pistikupessa või liigpingekaitsega pistikupessa ühendamine võib selle toote jõudlust negatiivselt mõjutada.
Vältige PowerLine'i adapterite kasutamist pistikupesas, mis asub lähedal seadmele, mis kasutab palju voolu, näiteks pesumasin või kuivati, külmkapp, mikrolaineahi, föön või kliimaseade.
Ühenduvuse kontrollimiseks või ühenduse probleemide korral ühendage adapterid samas ruumis, et kontrollida, kas teie kodu elektrijuhtmestik aitab probleemile kaasa. Adapterite PowerLine'i LED-indikaatorid süttivad, kui ühendus on loodud. Pärast konfigureerimist võite paigutada DHP-308AV adapteri ja DHP-W310AV Extenderi soovitud kohtadesse.

Riistvara ülevaade

1	Toite LED (Power LED)	5	10/100 Etherneti port
2	PowerLine'i LED	6	Lihtne ühendus/WPS nupp (Simple Connect/WPS Button)
3	Etherneti LED	7	Lähtestusnupp (Reset Button)
4	Traadita ühenduse LED (Wireless LED)	8	Sisse/välja lüliti (On/Off Switch)

Paigaldamine

Ühendage DHP-308AV adapter ja ühendage see Etherneti kaabli abil oma ruuteriga.
Ühendage DHP-W310AV adapter ruumis, kuhu soovite täiendavat traadita ühenduse katvust ja/või Etherneti ühendust. Kui toite LED (Power LED) ei sütti, kontrollige, kas toitelüliti on sisse lülitatud
Veenduge, et mõlema adapteri PowerLine'i LED-id põlevad.
Ühendage oma traadita seadmed DHP-W310AV-ga. Ühenduse loomiseks kasutage WiFi võrgu nime (SSID) ja WiFi parooli WiFi konfiguratsioonikaardilt.
Teie paigaldamine on lõpetatud.

Veaotsing

Kuidas ma tean, kas minu Powerline'i adapterid on ühendatud?
Kui mõlema adapteri PowerLine'i LED põleb, on need ühendatud.

Kas ma saan kasutada DHP-W310AV adapteri Etherneti porti ja traadita ühendust samal ajal?
Jah, saate ühendada Etherneti seadme Etherneti porti ja kasutada traadita seadmeid samal ajal.

Kuidas ma saan oma traadita seadmed DHP-W310AV-ga ühendada?
Avage oma traadita võrgu utiliit, mis kuvab saadaolevad traadita võrgud. Valige DHP-W310AV ja looge ühendus (WiFi võrgu nime (SSID) ja WiFi parooli leiate kaasasolevalt WiFi konfiguratsioonikaardilt).

Saate ühenduse luua ka WPS-i abil. Vajutage DHP-W310AV adapteril WPS-i nuppu kolm sekundit ja seejärel vajutage 1 minuti jooksul oma traadita seadmel WPS-i nuppu. Ühenduse loomiseks kulub kuni kaks minutit. Pange tähele, et mõned seadmed võivad nõuda WPS-i protsessi käivitamiseks utiliiti sisselogimist.

Kuidas ma saan DHP-W310AV adapteri traadita ühenduse sätteid muuta?
Saate veebipõhisesse utiliiti sisse logida, avades veebibrauseri ja tippides http://dlinkap. Võite sisestada ka selle IP-aadressi (vaikeväärtus on 192.168.0.50).

Sisestage sisselogimisekraanil kasutajanimeks admin ja jätke parool tühjaks. Uue WiFi võrgu nime (SSID) ja WiFi parooli loomiseks minge Setup > Wireless Settings (Seadistamine > Traadita ühenduse sätted).

Laadige kasutusjuhend alla aadressilt http://support.dlink.com.

Tehniline tugi

Kas teil on probleeme oma uue toote installimisega? D-Linki veebisait sisaldab uusimat kasutajadokumentatsiooni ja tarkvarauuendusi D-Linki toodetele. USA ja Kanada kliendid saavad D-Linki tehnilise toega ühendust võtta meie veebisaidi kaudu.

Ameerika Ühendriigid
Internet: http://support.dlink.com

Kanada
Internet: http://support.dlink.ca

Autoriõigus ©2013 D-Link Corporation/D-Link Systems, Inc. Kõik õigused kaitstud. D-Link ja D-Linki logo on D-Link Corporationi või selle tütarettevõtete registreeritud kaubamärgid Ameerika Ühendriikides ja teistes riikides. Muud kaubamärgid on nende vastavate omanike omand. Maksimaalne traadita signaali kiirus on tuletatud IEEE standardi 802.11g ja 802.11n spetsifikatsioonidest. Tegelik andmeedastuskiirus varieerub. Võrgutingimused ja keskkonnategurid, sealhulgas võrguliikluse maht, ehitusmaterjalid ja konstruktsioon ning võrgu üldkulud, vähendavad tegelikku andmeedastuskiirust. Keskkonnategurid mõjutavad negatiivselt traadita signaali leviala. Toote spetsifikatsioone, suurust ja kuju võidakse ette teatamata muuta ning tegelik toote välimus võib erineda pakendil kujutatust. Lisateabe saamiseks külastage veebisaiti www.dlink.com.
