D-Link DHP-W311AV - Kit d'extension sans fil PowerLine AV 500 - Guide d'installation rapide

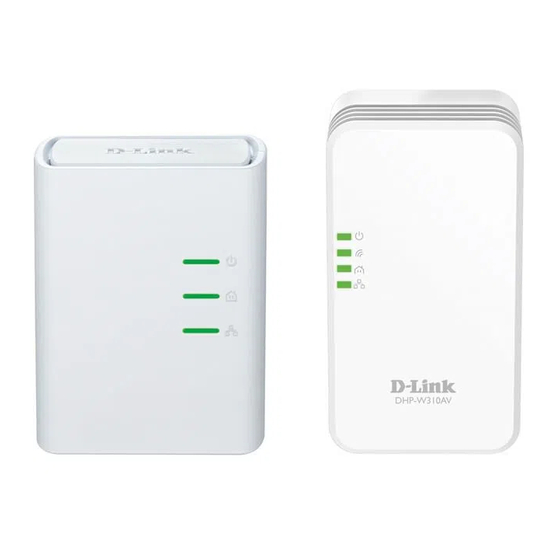

Contenu de l'emballage

Un adaptateur réseau PowerLine AV 500 (DHP-308AV)

Un prolongateur sans fil N PowerLine AV 500 (DHP-W310AV)

Deux câbles Ethernet

Carte de configuration Wi-Fi

Guide d'installation rapide

Si l'un des éléments ci-dessus est manquant, veuillez contacter votre revendeur.

Recommandations

• Pour de meilleurs résultats, utilisez-le dans une prise murale standard sans aucun autre appareil branché. Le branchement sur une multiprise ou un parasurtenseur peut affecter négativement les performances de ce produit.
• Évitez d'utiliser les adaptateurs PowerLine dans une prise électrique située à proximité d'un appareil qui consomme beaucoup d'énergie, comme une laveuse ou une sécheuse, un réfrigérateur, un four à micro-ondes, un sèche-cheveux ou une unité de climatisation.
• Pour vérifier la connectivité ou si vous rencontrez des problèmes de connexion, branchez les adaptateurs dans la même pièce pour vérifier si le câblage électrique de votre maison contribue au problème. Les voyants LED PowerLine des adaptateurs s'allumeront si la connexion est établie. Une fois configurés, vous pouvez placer l'adaptateur DHP-308AV et le prolongateur DHP-W310AV aux emplacements de votre choix.

Aperçu du matériel

Installation

1. Branchez l'adaptateur DHP-308AV et connectez-le à votre routeur avec un câble Ethernet.

2. Branchez l'adaptateur DHP-W310AV dans la pièce où vous souhaitez une couverture sans fil supplémentaire et/ou une connexion Ethernet. Si le voyant d'alimentation ne s'allume pas, vérifiez que l'interrupteur est activé.

3. Vérifiez que les voyants PowerLine des deux adaptateurs sont allumés.

4. Connectez vos appareils sans fil au DHP-W310AV. Utilisez le nom du réseau Wi-Fi (SSID) et le mot de passe Wi-Fi de la carte de configuration Wi-Fi pour vous connecter.

5. Votre installation est terminée.

Dépannage

Comment savoir si mes adaptateurs CPL sont connectés ?
Si le voyant PowerLine des deux adaptateurs est allumé, ils sont connectés.

Puis-je utiliser le port Ethernet de l'adaptateur DHP-W310AV et le sans fil en même temps ?
Oui, vous pouvez connecter un appareil Ethernet au port Ethernet et utiliser des appareils sans fil en même temps.

Comment connecter mes appareils sans fil au DHP-W310AV ?
Ouvrez votre utilitaire de réseau sans fil qui affiche les réseaux sans fil disponibles. Sélectionnez le DHP-W310AV et connectez-vous (reportez-vous à la carte de configuration Wi-Fi incluse pour le nom du réseau Wi-Fi (SSID) et le mot de passe Wi-Fi).

Vous pouvez également vous connecter en utilisant WPS. Appuyez sur le bouton WPS de l'adaptateur DHP-W310AV pendant trois secondes, puis appuyez sur le bouton WPS de votre appareil sans fil dans la minute qui suit. Laissez jusqu'à deux minutes pour la connexion. Notez que certains appareils peuvent vous demander de vous connecter à un utilitaire pour démarrer le processus WPS.

Comment modifier les paramètres sans fil de l'adaptateur DHP-W310AV ?
Vous pouvez vous connecter à l'utilitaire basé sur le web en ouvrant un navigateur web et en tapant http://dlinkap. Vous pouvez également entrer son adresse IP (par défaut : 192.168.0.50).

Sur l'écran de connexion, tapez admin pour le nom d'utilisateur et laissez le mot de passe vide. Allez dans Setup (Configuration) > Wireless Settings (Paramètres sans fil) pour créer un nouveau nom de réseau Wi-Fi (SSID) et un mot de passe Wi-Fi.

Téléchargez le manuel d'utilisation depuis http://support.dlink.com.

Support technique

Vous avez des difficultés à installer votre nouveau produit ? Le site web de D-Link contient la documentation utilisateur et les mises à jour logicielles les plus récentes pour les produits D-Link. Les clients américains et canadiens peuvent contacter le support technique de D-Link via notre site web.

États-Unis
Internet: http://support.dlink.com

Canada
Internet: http://support.dlink.ca

Copyright ©2013 D-Link Corporation/D-Link Systems, Inc. Tous droits réservés. D-Link et le logo D-Link sont des marques déposées de D-Link Corporation ou de ses filiales aux États-Unis et dans d'autres pays. Les autres marques commerciales sont la propriété de leurs détenteurs respectifs. Le débit maximal du signal sans fil est dérivé des spécifications des normes IEEE 802.11g et 802.11n. Le débit de données réel varie. Les conditions du réseau et les facteurs environnementaux, y compris le volume de trafic réseau, les matériaux et la construction du bâtiment, et la surcharge réseau, réduisent le débit de données réel. Les facteurs environnementaux affecteront négativement la portée du signal sans fil. Les spécifications, la taille et la forme du produit sont sujettes à modification sans préavis, et l'apparence réelle du produit peut différer de celle représentée sur l'emballage. Visitez www.dlink.com pour plus de détails.
