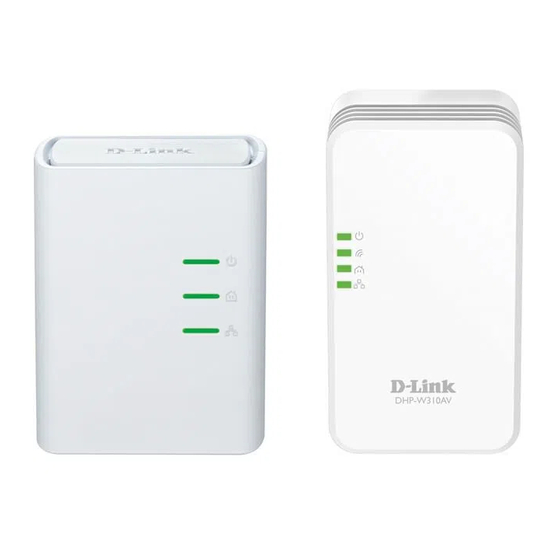

D-Link DHP-W311AV - Panduan Instalasi Cepat Kit Perluasan Nirkabel PowerLine AV 500

Isi Paket

Satu Adaptor Jaringan PowerLine AV 500 (DHP-308AV)

Satu Perluasan Nirkabel N PowerLine AV 500 (DHP-W310AV)

Dua Kabel Ethernet

Kartu Konfigurasi Wi-Fi

Panduan Instalasi Cepat

Jika ada item di atas yang hilang, harap hubungi penjual Anda.

Rekomendasi

• Untuk hasil terbaik, gunakan di stopkontak dinding biasa tanpa perangkat lain yang terpasang. Mencolokkan ke stopkontak atau pelindung lonjakan arus dapat memengaruhi kinerja produk ini secara negatif.
• Hindari penggunaan adaptor PowerLine di stopkontak listrik yang terletak di dekat peralatan yang menggunakan banyak daya, seperti mesin cuci atau pengering, lemari es, microwave, pengering rambut, atau unit pendingin udara.
• Untuk memverifikasi konektivitas atau jika Anda mengalami masalah koneksi, colokkan adaptor di ruangan yang sama untuk memverifikasi apakah kabel listrik rumah Anda berkontribusi pada masalah tersebut. Indikator LED PowerLine adaptor akan menyala jika koneksi terjalin. Setelah dikonfigurasi, Anda dapat menempatkan Adaptor DHP-308AV dan Perluasan DHP-W310AV di lokasi pilihan Anda.

Ikhtisar Perangkat Keras

Instalasi

1. Colokkan Adaptor DHP-308AV dan sambungkan ke router Anda dengan kabel Ethernet.

2. Colokkan Adaptor DHP-W310AV di ruangan yang Anda inginkan jangkauan nirkabel tambahan dan/atau koneksi Ethernet. Jika LED Daya tidak menyala, periksa apakah sakelar daya dihidupkan

3. Verifikasi LED PowerLine pada kedua adaptor menyala.

4. Sambungkan perangkat nirkabel Anda ke DHP-W310AV. Gunakan nama Jaringan Wi-Fi (SSID) dan Kata Sandi Wi-Fi dari Kartu Konfigurasi Wi-Fi untuk terhubung.

5. Instalasi Anda selesai.

Pemecahan Masalah

Bagaimana saya tahu jika adaptor Powerline saya terhubung?
Jika LED PowerLine pada kedua adaptor menyala, keduanya terhubung.

Bisakah saya menggunakan port Ethernet pada adaptor DHP-W310AV dan nirkabel secara bersamaan?
Ya, Anda dapat menghubungkan perangkat Ethernet ke port Ethernet dan menggunakan perangkat nirkabel secara bersamaan.

Bagaimana cara menghubungkan perangkat nirkabel saya ke DHP-W310AV?
Buka utilitas jaringan nirkabel Anda yang menampilkan jaringan nirkabel yang tersedia. Pilih DHP-W310AV dan hubungkan (lihat Kartu Konfigurasi Wi-Fi yang disertakan untuk Nama Jaringan Wi-Fi (SSID) dan Kata Sandi Wi-Fi).

Anda juga dapat terhubung menggunakan WPS. Tekan tombol WPS pada adaptor DHP-W310AV selama tiga detik dan kemudian tekan tombol WPS pada perangkat nirkabel Anda dalam waktu 1 menit. Beri waktu hingga dua menit untuk terhubung. Perhatikan bahwa beberapa perangkat mungkin mengharuskan Anda untuk masuk ke utilitas untuk memulai proses WPS.

Bagaimana cara mengubah pengaturan nirkabel pada adaptor DHP-W310AV?
Anda dapat masuk ke utilitas berbasis web dengan membuka peramban web dan mengetik http://dlinkap. Anda juga dapat memasukkan alamat IP-nya (default adalah 192.168.0.50).

Pada layar login, ketik admin untuk nama pengguna dan biarkan kata sandi kosong. Buka Setup > Wireless Settings (Pengaturan) > (Pengaturan Nirkabel) untuk membuat nama jaringan Wi-Fi (SSID) dan kata sandi Wi-Fi baru.

Unduh panduan pengguna dari http://support.dlink.com.

Dukungan Teknis

Mengalami masalah saat menginstal produk baru Anda? Situs web D-Link berisi dokumentasi pengguna dan pembaruan perangkat lunak terbaru untuk produk D-Link. Pelanggan A.S. dan Kanada dapat menghubungi Dukungan Teknis D-Link melalui situs web kami.

Amerika Serikat
Internet: http://support.dlink.com

Kanada
Internet: http://support.dlink.ca

Hak Cipta ©2013 D-Link Corporation/D-Link Systems, Inc. Semua hak dilindungi undang-undang. D-Link dan logo D-Link adalah merek dagang terdaftar dari D-Link Corporation atau anak perusahaannya di Amerika Serikat dan negara lain. Merek dagang lainnya adalah milik dari pemiliknya masing-masing. Laju sinyal nirkabel maksimum berasal dari spesifikasi Standar IEEE 802.11g dan 802.11n. Throughput data aktual akan bervariasi. Kondisi jaringan dan faktor lingkungan, termasuk volume lalu lintas jaringan, bahan dan konstruksi bangunan, dan overhead jaringan, menurunkan laju throughput data aktual. Faktor lingkungan akan memengaruhi jangkauan sinyal nirkabel secara negatif. Spesifikasi produk, ukuran dan bentuk dapat berubah tanpa pemberitahuan, dan tampilan produk sebenarnya mungkin berbeda dari yang digambarkan pada kemasan. Kunjungi www.dlink.com untuk detail lebih lanjut.
