D-Link DHP-W311AV - PowerLine AV 500 Wireless Extender Kit Vodič za brzu instalaciju

Sadržaj

1 Sadržaj pakiranja
2 Preporuke
3 Pregled hardvera
4 Instalacija
5 Rješavanje problema
6 Tehnička podrška
7 Reference
8 Preuzmi priručnik
9 Na drugim jezicima

Sadržaj pakiranja

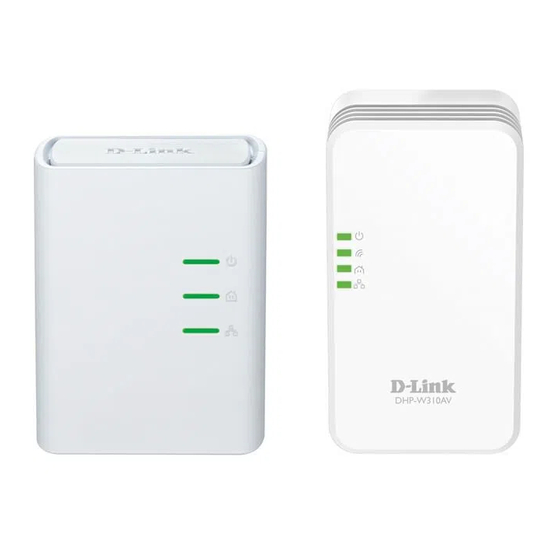

Jedan PowerLine AV 500 mrežni adapter (DHP-308AV)

Jedan PowerLine AV 500 Wireless N Extender (DHP-W310AV)

Dva Ethernet kabela

Kartica za Wi-Fi konfiguraciju

Vodič za brzu instalaciju

Ako bilo koja od gore navedenih stavki nedostaje, kontaktirajte svog prodavača.

Preporuke

Za najbolje rezultate, koristite u običnoj zidnoj utičnici bez drugih uređaja uključenih. Uključivanje u produžni kabel ili prenaponsku zaštitu može negativno utjecati na performanse ovog proizvoda.
Izbjegavajte korištenje PowerLine adaptera u električnoj utičnici koja se nalazi u blizini uređaja koji troši puno energije, kao što su perilica ili sušilica rublja, hladnjak, mikrovalna pećnica, sušilo za kosu ili klima uređaj.
Da biste provjerili povezanost ili ako imate problema s povezivanjem, uključite adaptere u istoj prostoriji kako biste provjerili doprinosi li električno ožičenje vašeg doma problemu. LED indikatori PowerLine adaptera će se upaliti ako je veza uspostavljena. Nakon konfiguracije možete postaviti DHP-308AV adapter i DHP-W310AV Extender na lokacije po vašem izboru.

Pregled hardvera

1	Power LED (LED napajanja)	5	10/100 Ethernet priključak
2	PowerLine LED (PowerLine LED)	6	Simple Connect/WPS Button (Gumb za jednostavno povezivanje/WPS)
3	Ethernet LED (Ethernet LED)	7	Reset Button (Gumb za resetiranje)
4	Wireless LED (Bežični LED)	8	On/Off Switch (Prekidač za uključivanje/isključivanje)

Instalacija

Uključite DHP-308AV adapter i spojite ga na usmjerivač pomoću Ethernet kabela.
Uključite DHP-W310AV adapter u prostoriji u kojoj želite dodatnu bežičnu pokrivenost i/ili Ethernet vezu. Ako se LED napajanja ne upali, provjerite je li prekidač napajanja uključen.
Provjerite jesu li PowerLine LED diode na oba adaptera upaljene.
Povežite svoje bežične uređaje na DHP-W310AV. Koristite naziv Wi-Fi mreže (SSID) i Wi-Fi lozinku s kartice za Wi-Fi konfiguraciju za povezivanje.
Vaša instalacija je završena.

Rješavanje problema

Kako znam jesu li moji Powerline adapteri povezani?
Ako su PowerLine LED diode na oba adaptera upaljene, povezani su.

Mogu li koristiti Ethernet priključak na DHP-W310AV adapteru i bežičnu vezu istovremeno?
Da, možete spojiti Ethernet uređaj na Ethernet priključak i koristiti bežične uređaje istovremeno.

Kako povezati svoje bežične uređaje s DHP-W310AV?
Otvorite svoj uslužni program za bežičnu mrežu koji prikazuje dostupne bežične mreže. Odaberite DHP-W310AV i povežite se (pogledajte priloženu karticu za Wi-Fi konfiguraciju za naziv Wi-Fi mreže (SSID) i Wi-Fi lozinku).

Također se možete povezati pomoću WPS-a. Pritisnite gumb WPS na DHP-W310AV adapteru na tri sekunde, a zatim pritisnite gumb WPS na svom bežičnom uređaju unutar 1 minute. Pričekajte do dvije minute da se povežete. Imajte na umu da neki uređaji mogu zahtijevati da se prijavite u uslužni program za pokretanje WPS procesa.

Kako promijeniti bežične postavke na DHP-W310AV adapteru?
Možete se prijaviti u web-bazirani uslužni program otvaranjem web preglednika i upisivanjem http://dlinkap. Također možete unijeti njegovu IP adresu (zadana je 192.168.0.50).

Na zaslonu za prijavu upišite admin za korisničko ime i ostavite lozinku praznom. Idite na Setup > Wireless Settings (Postavljanje > Bežične postavke) da biste stvorili novi naziv Wi-Fi mreže (SSID) i Wi-Fi lozinku.

Preuzmite korisnički priručnik s http://support.dlink.com.

Tehnička podrška

Imate problema s instaliranjem novog proizvoda? Web stranica D-Linka sadrži najnoviju korisničku dokumentaciju i ažuriranja softvera za D-Link proizvode. Kupci u SAD-u i Kanadi mogu kontaktirati D-Link tehničku podršku putem naše web stranice.

Sjedinjene Države
Internet: http://support.dlink.com

Kanada
Internet: http://support.dlink.ca

Copyright ©2013 D-Link Corporation/D-Link Systems, Inc. Sva prava pridržana. D-Link i logotip D-Link su registrirani zaštitni znakovi tvrtke D-Link Corporation ili njezinih podružnica u Sjedinjenim Državama i drugim zemljama. Ostali zaštitni znakovi su vlasništvo njihovih vlasnika. Maksimalna brzina bežičnog signala izvedena je iz specifikacija IEEE standarda 802.11g i 802.11n. Stvarna propusnost podataka će varirati. Mrežni uvjeti i okolišni čimbenici, uključujući volumen mrežnog prometa, građevinske materijale i konstrukciju te mrežni overhead, smanjuju stvarnu brzinu propusnosti podataka. Okolišni čimbenici će negativno utjecati na domet bežičnog signala. Specifikacije proizvoda, veličina i oblik podložni su promjenama bez prethodne najave, a stvarni izgled proizvoda može se razlikovati od onog prikazanog na pakiranju. Posjetite www.dlink.com za više detalja.
