FIBARO FGT-001 - Küttekeha kontrolleri kasutusjuhend

Kirjeldus ja omadused

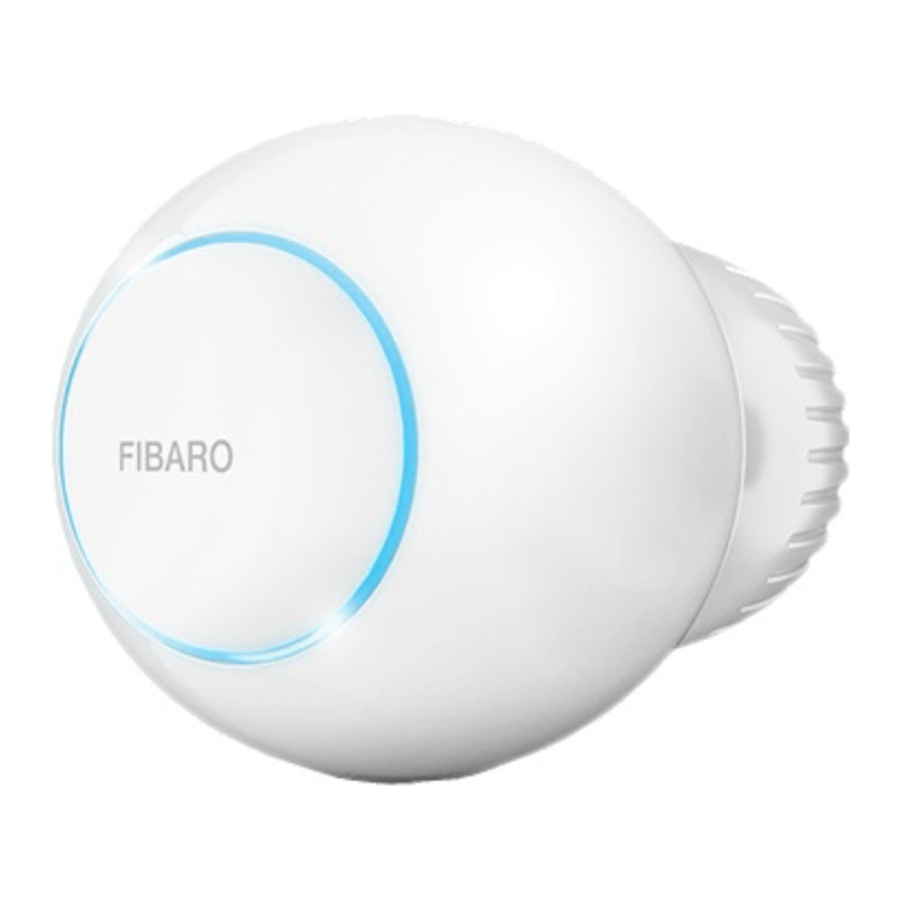

FIBARO Heat Controller on kaugjuhitav termostaatiline pea, mis juhib temperatuuri teie toas. See mõõdab temperatuuri ja reguleerib automaatselt kütte taset.

Seda saab paigaldada ilma tööriistadeta kolme tüüpi termostaatilistele radiaatoriklappidele.

Rakenduse kaudu saate luua ajakavasid, et hõlpsalt hallata temperatuuri kogu nädala jooksul.

FIBARO Heat Controller peamised omadused:

• paigaldatakse kolmele ventiilitüübile: M30 x 1.5, Danfoss RTD-N ja Danfoss RA-N,
• ühildub mis tahes sertifitseeritud Z-Wave ja Z-Wave Plus kontrolleriga,
• toetab Z-Wave võrgu turvarežiime: S0 koos AES-128 krüpteerimisega ja S2 koos PRNG-põhise krüpteerimisega,
• sisseehitatud aku, mida laetakse tavalise micro-uSB pordi kaudu,
• lihtne paigaldus - tööriistu pole vaja,
• saab kasutada spetsiaalset temperatuuriandurit - FGBRS-001,
• toetab küttegraafikuid,
• automaatne kalibreerimine,
• külmumisvastane funktsioon,
• katlakivieemaldusfunktsioon,
• piiramatu pöörlemisega sfääriline nupp soovitud temperatuuri seadmiseks.

FIBARO Heat Controller on täielikult ühilduv Z-Wave Plus seade.

MÄRKUS
Seda seadet võib kasutada koos kõigi Z-Wave Plus sertifikaadiga sertifitseeritud seadmetega ja see peaks olema ühilduv teiste tootjate toodetud seadmetega.

MÄRKUS
Z-Wave kontroller peab toote täielikuks kasutamiseks toetama Z-Wave turvarežiimi.

MÄRKUS
Esimene laadimine võib võtta kuni 3 tundi.

Kui kasutate ühte adapteritest, siis veenduge, et see on korralikult paigaldatud. See peaks klõpsama ventiilile pannes, pärast paigaldamist tihedalt kinni hoidma ja mitte pöörlema!

Kui seade on paigaldatud vertikaalselt, seadke parameetris 2 bit 5.

Ärge katke ega varjake termostaatilist pead.

Põhiline aktiveerimine

1. Ühendage laadija micro-uSB porti, et seadet laadida. LED-rõngas pulseerib punaselt, kui see pole täielikult laetud; vastasel juhul pulseerib see roheliselt.
   Kui teil on temperatuuriandur:
   1. kasutage münti, et avada patarei kaas, keerates seda vastupäeva.
   2. Eemaldage kleebis patarei alt.
   3. kasutage münti, et sulgeda patarei kaas, keerates seda päripäeva.
2. Ühendage laadija lahti, kui LED-rõngas pulseerib roheliselt (seade on täielikult laetud).
3. Eemaldage oma praegune termostaatiline pea.

4. Sõltuvalt teie termostaatilise ventiili tüübist:
5. Paigaldage seade ventiilile ja pingutage seda, keerates korki päripäeva.
6. Vajutage ja hoidke nuppu vähemalt üks sekund (A) või kasutage kaasasolevat võtit, et kiiresti kolm korda nuppu klõpsata (B).

7. LED-rõngas hakkab siniselt vilkuma.
   Kui teil on temperatuuriandur:
   1. Klõpsake nüüd temperatuurianduri nuppu.

   2. Termostaatilise ventiili LED-rõngas vilgub 5 korda roheliselt, kui ühendus oli edukas.

Kui kasutate ühte adapteritest, siis veenduge, et see on korralikult paigaldatud. See klõpsab ventiilile pannes, pärast paigaldamist tihedalt kinni hoidma ja mitte pöörlema!

Kui seade on paigaldatud vertikaalselt, seadke parameetris 2 bit 5.

Ärge katke ega varjake termostaatilist pead.

Lisamine Z-Wave võrku

Lisamine (Inclusion) - Z-Wave seadme õppimisrežiim, mis võimaldab seadme lisada olemasolevasse Z-Wave võrku.
Seadme lisamiseks Z-Wave võrku:

1. Veenduge, et seade on teie Z-Wave kontrolleri otseses levialas.
2. Seadke peamine kontroller (turvalisuse/mitteturvalisuse) lisamisrežiimi (vt kontrolleri kasutusjuhendit)
3. Klõpsake kiiresti kolm korda termostaatilise pea nuppu (A) või kasutage kaasasolevat võtit (B).

4. LED-rõngas hakkab valgelt vilkuma.
5. Kui lisate S2 autentitud režiimis, sisestage seadme PIN-kood (sildi avaliku võtme allajoonitud osa).
6. Oodake, kuni lisamisprotsess lõpeb.
7. Edukast lisamisest kinnitab Z-Wave kontroller ja roheline LED-värv.

Seadme eemaldamine

Eemaldamine (Exclusion) - Z-Wave seadme õppimisrežiim, mis võimaldab seadme eemaldada olemasolevast Z-Wave võrgust.
Seadme eemaldamiseks Z-Wave võrgust:

1. Veenduge, et seade on teie Z-Wave kontrolleri otseses levialas.
2. Seadke peamine kontroller eemaldamisrežiimi (vt kontrolleri kasutusjuhendit).
3. Klõpsake kiiresti kolm korda termostaatilise pea nuppu (A) või kasutage kaasasolevat võtit (B).
4. LED-rõngas hakkab valgelt vilkuma.
5. Oodake, kuni eemaldamisprotsess lõpeb.
6. Edukast eemaldamisest kinnitab Z-Wave kontroller ja punane LED-värv.

MÄRKUS
Seadme eemaldamine Z-Wave võrgust taastab kõik seadme vaikesätted.

Temperatuuri reguleerimine

Temperatuuri saate seada rakenduse (10-30°C) abil või otse seadmel (16-24°C).
Käsitsi temperatuuri muutmise ajal vastab LED-rõnga värv seatud temperatuurile.

Temperatuuri kontrollimiseks ja muutmiseks seadmel:

1. Viige oma käsi sfääri lähedale.
2. LED-rõngas:
   • Hõõgub, kui temperatuur on seatud käsitsi,
   • Pulseerib aeglaselt, kui seade on ajakava režiimis,
   • Pulseerib kiiresti, kui seade on ajakava ületamise režiimis.

Värv sõltub seatud temperatuurist:

3. Keerake sfääri vastupäeva, et temperatuuri alandada, või keerake päripäeva, et temperatuuri tõsta.

4. Eemaldage käsi sfäärilt, 5 sekundi pärast LED kustub ja uus temperatuur seatakse.

MÄRKUS
Kui seade on praegu tavalise ajakava ajal, siis temperatuuri käsitsi seadmine seab ajakava ületamise (vt "Ajakava ületamine")

Lisatemperatuuri andur

Seadet saab kasutada koos täiendava, spetsiaalse temperatuurianduriga (FGBRS-001), et tagada parim temperatuuri reguleerimine.

See tuleks paigutada samasse ruumi või küttepiirkonda kui termostaatiline pea, mis kasutab seda ruumi temperatuuri võrdluspunktina.

Enne kasutamist tuleb andur termostaatilise peaga siduda. Ühte termostaatilist pead saab siduda ainult ühe anduriga, kuid ühte andurit saab siduda kuni kolme termostaatilise peaga.

FGBRS-001 sidumiseks seadmega:

1. Vajutage ja hoidke all termostaatilise pea nuppu (A) või kasutage kaasasolevat võtit (B).

   Vabastage nupp, kui näete sinist LED-värvi
2. Klõpsake nuppu, et valikut kinnitada, LED-rõngas hakkab siniselt vilkuma.

3. 1 minuti jooksul klõpsake anduri nuppu.
4. Termostaatilise pea LED-rõngas helendab roheliselt, et kinnitada edukat sidumist.
5. Asetage andur samasse ruumi kui pea, mitte kaugemale kui 5 meetrit sellest.

Kõigi seotud peade eemaldamiseks anduri mälust:

1. Vajutage ja hoidke anduri nuppu 2 sekundit all.
2. Anduri LED vilgub 3 korda, et kinnitada sidumise tühistamist.

MÄRKUS
FGBRS-001 on ainus ühilduv temperatuuriandur.

See toode ei ole mänguasi. Hoidke eemal lastest ja loomadest!

Seadme eemaldamine

Enne eemaldamist tuleb seade ohutu eemaldamise tagamiseks panna ooterežiimi (Standby Mode). Lisateabe saamiseks vaadake peatükki "Ooterežiim".

Seadme eemaldamiseks:

1. Vajutage ja hoidke all nuppu (A) või kasutage kaasasolevat võtit (B).

   Vabastage nupp, kui näete tsüaani LED-värvi.
2. Klõpsake nuppu, et valikut kinnitada.
3. Keerake korki vastupäeva ja eemaldage adapter, kui seda kasutati.
4. Hoidke seadet temperatuuril: -10°C kuni 25°C.

Menüü

Menüü võimaldab teostada olulisi seadistus- ja hooldustoiminguid. Menüü kasutamiseks:

1. Vajutage ja hoidke all nuppu (A) või kasutage kaasasolevat võtit (B).

2. Vabastage nupp, kui näete soovitud LED-värvi:

3. Klõpsake nuppu, et valikut kinnitada.

Kohalik kaitse

Pärast kohaliku kaitse lubamist ei ole temperatuuri muutmine otse seadmel (seda keerates) võimalik.

Kohaliku kaitse lubamine on soovitatav, kui soovite vältida juhuslikku temperatuuri muutmist, nt laste poolt.

Kui proovite temperatuuri muuta, kui kohalik kaitse on lubatud:

• Seade ei määra uut sihttemperatuuri,
• LED-rõngas vilgub 3 korda punaselt.

Temperatuuri muutmiseks kasutage rakendust või keelake kohalik kaitse.

Kohaliku kaitse lubamiseks/keelamiseks menüü abil: MÄRKUS

1. Vajutage ja hoidke nuppu (A) või kasutage kaasasolevat võtit (B). Kohalikku kaitset saab lubada/keelata ka kaugjuhtimisega Z-Wave kontrolleri kaudu.

   Vabastage nupp, kui näete punast LED-värvi.
2. Klõpsake nuppu valiku kinnitamiseks.

MÄRKUS
Kohalikku kaitset saab lubada/keelata ka kaugjuhtimisega Z-Wave kontrolleri kaudu.

Pea kalibreerimine

Seadme kalibreerimine radiaatoriklapiga on vajalik temperatuuri õigeks reguleerimiseks.

Kalibreerimine toimub:

• Automaatselt, 10 minuti pärast sisselülitamist, kui seadmega pole toiminguid tehtud (ainult esimesel paigaldamisel),
• Automaatselt, 10 minuti pärast viimast oleku muutust (ainult esimesel paigaldamisel),
• Käsitsi, kasutades menüüd (vt allpool).

Kalibreerimiseks menüü abil:

1. Vajutage ja hoidke nuppu (A) või kasutage kaasasolevat võtit (B).

   Vabastage nupp, kui näete valget LED-värvi.
2. Klõpsake nuppu valiku kinnitamiseks.

MÄRKUS
Kalibreerimist ei saa teha, kui seadet laetakse.

Ooterežiim

Ooterežiimis on seade sügavas unerežiimis, mis võimaldab ohutut eemaldamist, transportimist ja võimalikult madalat aku tarbimist.

Seade tarnitakse ooterežiimis. Enne esimest kasutamist tuleks see täielikult laadida.

Seadme ooterežiimi panemine ei lähtesta seadet tehaseseadetele ega põhjusta andmete kadumist, kuid kalibreerimine ja anduri sidumine (pärast pikka ooterežiimi) läheb kaotsi.

Soovitame temperatuurianduri lahti siduda enne seadme ooterežiimi panemist.

Ooterežiimi sisenemiseks:

1. Vajutage ja hoidke nuppu (A) või kasutage kaasasolevat võtit (B).

   Vabastage nupp, kui näete tsüaani LED-värvi.
2. Klõpsake nuppu valiku kinnitamiseks.

Ooterežiimist väljumiseks klõpsake nuppu üks kord, seade siseneb esimese installimise protseduuri.

Tehaseseadete taastamine

Lähtestamisprotseduur võimaldab seadme taastada tehaseseadetele, mis tähendab, et kogu teave võrgu ja kasutaja konfiguratsiooni kohta kustutatakse.

Tehaseseadete taastamiseks:

1. Vajutage ja hoidke nuppu (A) või kasutage kaasasolevat võtit (B).

   Vabastage nupp, kui näete kollast LED-värvi.
2. Klõpsake nuppu valiku kinnitamiseks.
3. Pärast lähtestamise lõpetamist pannakse seade ooterežiimi.
   Klõpsake nuppu, et see uuesti aktiveerida.

MÄRKUS
Seadme lähtestamine ei ole soovitatav viis seadme Z-Wave võrgust eemaldamiseks. Kasutage lähtestamisprotseduuri ainult siis, kui peamine kontroller puudub või on töövõimetu.

Z-Wave leviala test

Seadmel on sisseehitatud Z-Wave võrgu peamise kontrolleri leviala tester.

Leviala testi tegemiseks:

1. Vajutage ja hoidke nuppu (A) või kasutage kaasasolevat võtit (B).

   Vabastage nupp, kui näete magenta LED-värvi.
2. Klõpsake nuppu valiku kinnitamiseks.
3. LED-rõngas näitab Z-Wave võrgu leviala:
   Pulseeriv roheline - seade üritab luua otseühendust peamise kontrolleriga. Kui otseühenduse katse ebaõnnestub, proovib seade luua marsruuditud ühenduse teiste moodulite kaudu, millest annab märku pulseeriv kollane visuaalne indikaator.
   Pidev roheline - seade suhtleb peamise kontrolleriga otse.
   Pulseeriv kollane - seade üritab luua marsruuditud ühendust peamise kontrolleriga teiste moodulite (kordajate) kaudu.
   Pidev kollane - seade suhtleb peamise kontrolleriga teiste moodulite kaudu. 2 sekundi pärast proovib seade uuesti luua otseühendust peamise kontrolleriga, millest annab märku pulseeriv roheline visuaalne indikaator.
   Pulseeriv magenta - seade suhtleb Z-Wave võrgu maksimaalsel kaugusel. Kui ühendus osutub edukaks, kinnitatakse seda kollase valgusega. Seadet ei ole soovitatav kasutada leviala piiril.
   Pidev punane - seade ei saa ühendust peamise kontrolleriga otse ega teise Z-Wave võrguseadme (kordaja) kaudu.
4. Z-Wave leviala testist väljumiseks vajutage lühidalt nuppu.

Aku ja laadimine

Seade on varustatud laetava liitiumpolümeeraku komplektiga, mida saab laadida micro-uSB pordi kaudu, kasutades tavalist 5 V laadijat (ei kuulu komplekti).

Kui aku on tühi, hakkab LED-rõngas punaselt vilkuma. Seade teatab kontrollerile ka enda ja spetsiaalse temperatuurianduri (kui see on seotud) madalast aku olekust.

Seade ei tööta laadimise ajal klapiga ja säilitab klapi viimase asendi.

Kui aku on tühi, avab seade klapi täielikult, et võimaldada lihtsat eemaldamist.

Aku laadimiseks:

1. Ühendage laadija micro-uSB porti.
2. Laadimise ajal pulseerib LED-rõngas punaselt ja klapi juhtimine on keelatud.
3. Kui LED hakkab roheliselt pulseerima, ühendage laadija lahti.
4. Seade taastab oma eelmise töö.

Veenduge, et kasutate sertifitseeritud II klassi laadijat, millel on märgistus mis vastab juhendis määratletud parameetritele.

Ärge jätke seadet laadimise ajal järelevalveta.

Seadke seade enne laadimist asendisse OFF (väljas) (valge) või eemaldage termostaatpea, kui see pole võimalik. i MÄRKUS Ärge kasutage seadme laadimiseks pikemaid kui 3 meetri pikkuseid kaableid.

Veenduge, et seade ei tühjeneks kütteperioodil, vastasel juhul võib see põhjustada kõrgeid temperatuure!

Laadimisviga annab märku vilkuv magenta värv.

Tavalised ajakavad

Seade võimaldab luua mitu küttegraafikut, et hallata toatemperatuuri kogu nädala jooksul. Ajakavad luuakse kontrolleri liidese või rakenduse kaudu.

• Saab luua kuni 253 tavalist ajakava.
• Mida madalam on ajakava ID number, seda kõrgem on prioriteet.
• Kõrgema prioriteediga ajakavad tühistavad madalama prioriteediga ajakavad ajakavade kattumise korral.
• Ajakavasid saab keelata ilma neid kustutamata.
• Ajakavad võimaldavad määrata sihttemperatuuri HEAT (küte) režiimi jaoks (kasutades Thermostat Setpoint CC) ja ühte töörežiimi: HEAT (küte), OFF (väljas) või MANUFACTURER SPECIFIC (tootjaspetsiifiline) (kasutades Thermostat Mode CC)
• Lubatud on ainult SET (määra) käsud.

Tavaliste ajakavade loomiseks peab kasutaja määrama:

• Nädala päev,
• Algusaeg (tund ja minut),
• Kestus,
• Temperatuuri seadepunkt HEAT (küte) režiimi jaoks vahemikus 10-30°C (kasutades Thermostat Setpoint CC)
• Üks töörežiimidest (kasutades Thermostat Mode CC):
• HEAT (küte) temperatuuri seadmiseks,
• OFF (väljas) klapi täielikuks sulgemiseks,
• MANuFACTuRER SPECIFIC (tootjaspetsiifiline) klapi täielikuks avamiseks.

MÄRKUS
Schedule CC Set (ajakava CC määra) käsu andmepakett ei tohi ületada 22 baidi piirangut, vastasel juhul see lükatakse tagasi.

Ülekate ajakava

Ülekate ajakava on kõrgeima prioriteediga spetsiaalne ajakava; seega tühistab see muud ajakavad.

Ülekate ajakava algab kohe pärast seadistamist ja kestab määratud aja, seejärel see eemaldatakse ja taastatakse praegune ajakava või tavaline töö.

Ülekate ajakava loomiseks peab kasutaja määrama:

• Algusaeg (START NOW (alusta kohe)),
• Kestus,
• Temperatuuri seadepunkt HEAT (küte) režiimi jaoks vahemikus 10-30°C (kasutades Thermostat Setpoint CC)
• Üks töörežiimidest (kasutades Thermostat Mode CC):
  • HEAT (küte) temperatuuri seadmiseks,
  • OFF (väljas) klapi täielikuks sulgemiseks,
  • MANUFACTURER SPECIFIC (tootjaspetsiifiline) klapi täielikuks avamiseks.

Ülekate režiimi saab lubada kahel viisil:

• Keerates nuppu, kui tavaline ajakava on aktiivne. LED-rõngas pulseerib valitud reguleerimisega.
• Kontrolleri kaudu, luues ajakava ID-ga 255, algusajaga NOW (kohe) ja kestusega (minutites/tundides/päevades).

Ülekate režiimist väljumiseks haarake nupust käega 5 sekundiks.

Z-Wave spetsifikatsioon

Endpoint 1:
Generic Device Class: GENERIC_TYPE_THERMOSTAT
Specific Device Class: SPECIFIC_TYPE_THERMOSTAT_GENERAL_V2
Description: represents thermostatic head (termostaatpea), allows to set temperature, schedules and check its battery level.

Endpoint 2:
Generic Device Class: GENERIC_TYPE_SENSOR_MULTILEVEL
Specific Device Class: SPECIFIC_TYPE_ROUTING_SENSOR_MULTILEVEL
Description: represents temperature sensor (temperatuuriandur):

• Extra temperature sensor paired – reports temperature measured by the extra sensor and its battery level,
• No extra temperature sensor paired – reports temperature measured by the built-in sensor and head battery level.

Response to Basic Command Class:

Value	Action (tegevus)
0	Set OFF mode (unfreeze function) (OFF režiimi seadmine (külmumisvastane funktsioon))
99	Set HEAT mode (last set temperature) (HEAT režiimi seadmine (viimati määratud temperatuur))
255	Set MANUFACTURER SPECIFIC mode (valve fully opened) (TOOTJA SPETSIIFILISE režiimi seadmine (klapp täielikult avatud))

Association Command Class:
The device supports only "Lifeline" (elu joon) association group that reports the device status and allows for assigning single device only (main controller by default).

Supported Command Classes:

Command Class	Version	Secure
ZWAVEPLUS_INFO [0x5E]	V2
ASSOCIATION [0x85]	V2	YES
MULTI_CHANNEL_ASSOCIATION [0x8E]	V3	YES
BASIC [0x20]	V1	YES
APPLICATION_STATUS [0x22]	V1
THERMOSTAT_MODE [0x40]	V3	YES
THERMOSTAT_SETPOINT [0x43]	V3	YES
SCHEDULE [0x53]	V1	YES
TRANSPORT_SERVICE [0x55]	V2
ASSOCIATION_GRP_INFO [0x59]	V2	YES
DEVICE_RESET_LOCALLY [0x5A]	V1	YES
MULTI_CHANNEL [0x60]	V4	YES
SUPERVISION [0x6C]	V1	YES
NOTIFICATION [0x71]	V8	YES
MANUFACTURER_SPECIFIC [0x72]	V2	YES
POWERLEVEL [0x73]	V1	YES
PROTECTION [0x75]	V1	YES
FIRMWARE_UPDATE_MD [0x7A]	V4
BATTERY [0x80]	V1	YES
CLOCK [0x81]	V1	YES
VERSION [0x86]	V2	YES
SECURITY [0x98]	V1
SECURITY_2 [0x9F]	V1
CONFIGURATION [0x70]	V1	YES
CRC_16_ENCAP [0x56]	V1
SENSOR_MULTILEVEL [0x31]	V5	YES

Multichannel Command Class:

Command Class	Version	Secure
Endpoint 1
ZWAVEPLUS_INFO [0x5E]	V2
ASSOCIATION [0x85]	V2	YES
MULTI_CHANNEL_ASSOCIATION [0x8E]	V3	YES
BASIC [0x20]	V1	YES
THERMOSTAT_MODE [0x40]	V3	YES
THERMOSTAT_SETPOINT [0x43]	V3	YES
SCHEDULE [0x53]	V1	YES
ASSOCIATION_GRP_INFO [0x59]	V2	YES
SUPERVISION [0x6C]	V1	YES
NOTIFICATION [0x71]	V8	YES
BATTERY [0x80]	V1	YES
CLOCK [0x81]	V1	YES
PROTECTION [0x75]	V1	YES
SECURITY [0x98]	V1
SECURITY_2 [0x9F]	V1
Endpoint 2
ZWAVEPLUS_INFO [0x5E]	V2
ASSOCIATION [0x85]	V2	YES
MULTI_CHANNEL_ASSOCIATION [0x8E]	V3	YES
SENSOR_MULTILEvEL [0x31]	V5	YES
ASSOCIATION_GRP_INFO [0x59]	V2	YES
SUPERVISION [0x6C]	V1	YES
NOTIFICATION [0x71]	V8	YES
BATTERY [0x80]	V1	YES
SECURITY [0x98]	V1
SECURITY_2 [0x9F]	V1

Notification Command Class:
The device uses Notification Command Class to report different events to the controller ("Lifeline" group). (Seade kasutab Notification Command Class'i, et raporteerida erinevaid sündmusi kontrollerile ("Lifeline" grupp).)

Endpoint 1:

Notification Type (Teavituse tüüp)	Event (Sündmus)	Event Parameters (Sündmuse parameetrid)
Power Management [0x08]	Charge battery soon [0x0E] (Lae aku varsti)
	Charge battery now! [0x0F] (Lae aku kohe!)
	Battery is charging [0x0C] (Aku laeb)
	Battery is fully charged [0x0D] (Aku on täielikult laetud)
System [0x09]	System Hardware Failure [0x03] (Süsteemi riistvara rike)	External sensor remove [0x02] (Välise anduri eemaldamine)
		Motor error [0x03] (Mootori viga)
		Calibration error [0x04] (Kalibreerimisviga)

Endpoint 2:

Notification Type (Teavituse tüüp)	Event (Sündmus)	Event Parameters (Sündmuse parameetrid)
Power Management [0x08]	Replace battery soon [0x0A] (Vaheta aku varsti)
	Replace battery now! [0x0B] (Vaheta aku kohe!)

Täpsemad parameetrid

Seade võimaldab kohandada selle tööd vastavalt kasutaja vajadustele. Seaded on saadaval FIBARO liideses lihtsate valikutena, mida saab valida vastava kasti märgistamisega.

Seadme konfigureerimiseks (kasutades FIBARO Home Center kontrollerit):

1. Minge Settings (Seaded)
2. Minge Devices (Seadmed).
3. Valige loendist sobiv seade.
4. Valige sakk Parameters (Parameetrid).
5. Muutke valitud parameetrite väärtusi.
6. Salvestage muudatused.

ÜLDISED SEADED

1. Override Schedule duration (Ajutise ajakava kestus)
   See parameeter määrab ajutise ajakava kestuse pärast nupu keeramist, kui tavaline ajakava on aktiivne (määratud Schedule CC abil).

Saadaolevad seaded:	10-10 000 (minutites)
Vaikeseade:	240 (4h)	Parameetri suurus:	4 [baiti]

MÄRKUS
Parameetri vale väärtuse sisestamine toob kaasa väärtuse mitte seadmise ja vastuse Application Rejected või Supervision CC raamiga (olenevalt kontrollerist).

2. Additional functions (Lisafunktsioonid)
   See parameeter võimaldab seadme erinevaid lisafunktsioone.

Saadaolevad seaded:	1 (bitt 0) - avatud akna tuvastamine (tavaline) 2 (bitt 1) - avatud akna tuvastamine (kiire) 4 (bitt 2) - suurendage vastuvõtja tundlikkust (lühendab aku kasutusaega) 8 (bitt 3) - LED-indikaatorid kaugjuhtimise korral 16 (bitt 4) - kaitse täieliku ON- ja täieliku OFF-režiimi seadmise eest nupu käsitsi keeramisega 32 (bitt 5) - seade paigaldatud vertikaalselt 64 (bitt 6) - Mõõdukas regulaatori käitumine (kiire asemel) 128 (bitt 7) - ümberpööratud nupu töö 256 (bitt 8) - küttekeskkonna nõudluse aruanded 512 (bitt 9) - küttesüsteemi rikete tuvastamine
Vaikeseade:	0	Parameetri suurus:	4 [baiti]

MÄRKUS
Parameetri 2 väärtusi saab kombineerida, nt 1+8=9 tähendab, et avatud akna detektor ja LED-indikaatorid on kaugjuhtimise korral lubatud.
Väärtus 0 tähendab, et ükski seade pole aktiivne.

3. Additional functions status (READ-ONLY) (Lisafunktsioonide olek (AINULT LUGEMISEKS))
   See parameeter võimaldab kontrollida erinevate lisafunktsioonide olekuid.

Saadaolevad seaded:	1 (bitt 0) - valikuline temperatuuriandur ühendatud ja töökorras 2 (bitt 1) - avatud aken tuvastatud 4 (bitt 2) - tagage soojus seatud temperatuuri säilitamiseks 8 (bitt 3) - küttesüsteemi rike (ei suuda saavutada seatud temperatuuri)
Vaikeseade:	0	Parameetri suurus:	4 [baiti]

MÄRKUS
Parameetri 3 väärtusi saab kombineerida, nt 1+2=3 tähendab, et valikuline andur töötab korralikult ja avatud akna tuvastamine käivitati.

Tehnilised andmed

Toiteallikas:	3.7v Li-Poly akupakk (mittevahetatav)
Laadimisport:	micro-uSB
Laadija pinge (ei kuulu komplekti):	5v DC (±5%)
Minimaalne laadija vool (ei kuulu komplekti):	0.5A
Töötemperatuur:	0–40°C
Säilitustemperatuur (ooterežiim)	-10–25°C
Maksimaalne veetemperatuur:	90°C
Temperatuuri mõõtmise täpsus:	0.5°C (vahemikus 0–40°C)
Regulaatori klass:	Tüüp 1 klass
Seadme püsivara klass:	A-klass
Mootori kaitse:	Takistusega kaitstud
Aktuaatori tegevus:	Lineaarne muutuva positsiooniga aktuaator
Juhtimise eesmärk:	Tööjuhtimine
Juhtimise konstruktsioon:	Integreeritud juhtimine
Korpuse kaitseaste:	IP20
Juhtimise klassifikatsioon vastavalt kaitsele elektrilöögi eest:	Klass III
Toimingu tüüp:	tüüp 1
Juhtimise saasteaste:	saasteaste 2
Nimeline impulss pinge:	330v (kui on ühendatud uSB toiteallikaga)
Mõõtmed (läbimõõt x pikkus):	56 x 74 mm (ilma adapterita) 56 x 87 mm (adapteriga)
EL direktiivi vastavus:	RoHS 2011/65/Eu, RoHS 2015/863, RED 2014/53/Eu
Kontrolleriga suhtlemiseks:
Raadioprotokoll:	Z-Wave (500 seeria kiip)
Raadiosagedusalad:	868.0-868.6 MHz 869.7-870.0 MHz
Maksimaalne edastusvõimsus:	6dBm
Lisanduriga (FGBRS-001) suhtlemiseks:
Raadiosagedusala:	2402-2480 MHz
Maksimaalne edastusvõimsus:	7dBm

MÄRKUS
Laadija tüüp: seade peab olema varustatud allikaga, mis on sertifitseeritud kui piiratud võimsusega allikas (LPS), nagu on määratletud standardi IEC60950-1 2. väljaande klauslis 2.5 + Amd. 1 + Amd. 2.

SELV toiteallikat (uSB toiteallikas) kasutatakse ainult aku laadimiseks. Seade ei tööta ventiiliga laadimise ajal.

Laadi alla juhend

Siin saate alla laadida juhendi täieliku pdf-versiooni, mis võib sisaldada täiendavaid ohutusjuhiseid, garantiiteavet, FCC eeskirju jne.

Laadi alla FIBARO FGT-001 - Küttekeha kontrolleri kasutusjuhend

Saadaolevad keeled
