Manual do Controlador de Aquecimento FIBARO FGT-001

Descrição e funcionalidades

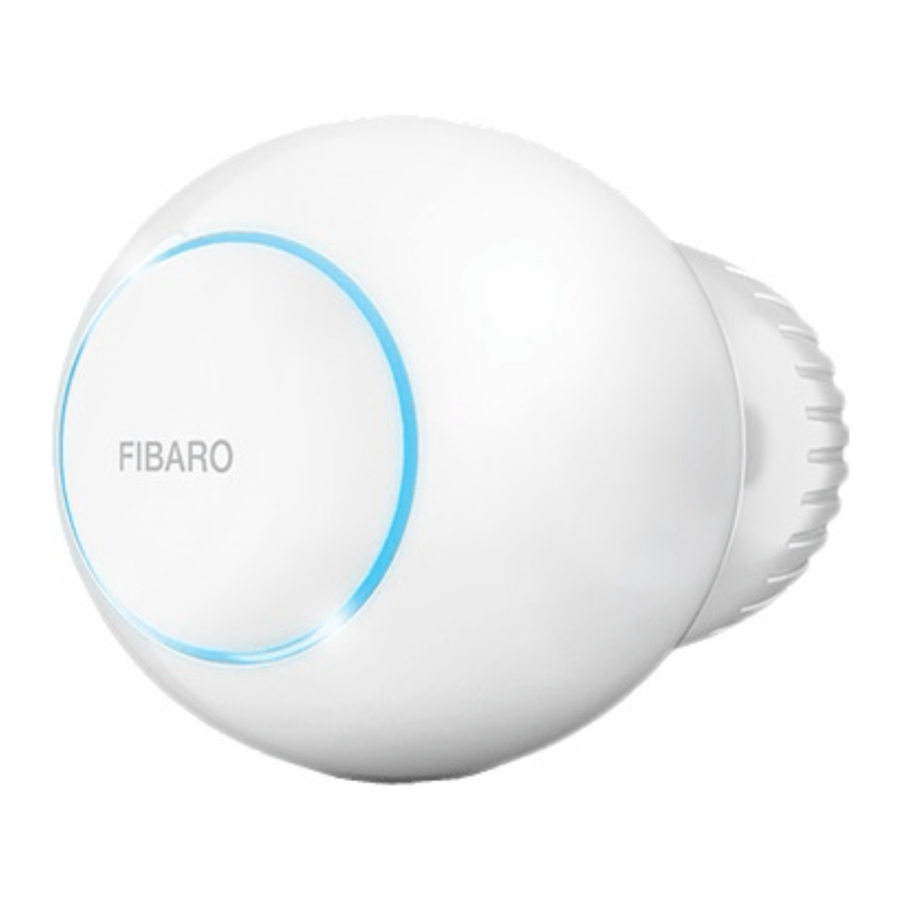

O Controlador de Aquecimento FIBARO é uma cabeça termostática controlada remotamente para controlar a temperatura na sua divisão. Mede a temperatura e ajusta automaticamente o nível de aquecimento.

Pode ser montado sem ferramentas em três tipos de válvulas de radiador termostáticas.

Pode criar horários através da aplicação para gerir facilmente a temperatura ao longo da semana.

Principais funcionalidades do Controlador de Aquecimento FIBARO:

• para ser instalado em três tipos de válvulas: M30 x 1.5, Danfoss RTD-N e Danfoss RA-N,
• compatível com qualquer Controlador Z-Wave e Z-Wave Plus certificado,
• suporta Modos de Segurança de rede Z-Wave: S0 com encriptação AES-128 e S2 com encriptação baseada em PRNG,
• bateria integrada recarregada através da porta micro-uSB padrão,
• instalação fácil - não são necessárias ferramentas,
• pode usar um sensor de temperatura dedicado - FGBRS-001,
• suporta horários de aquecimento,
• calibração automática,
• função anticongelamento,
• função de descalcificação,
• botão esférico de rotação livre para definir a temperatura desejada.

O Controlador de Aquecimento FIBARO é um dispositivo Z-Wave Plus totalmente compatível.

NOTA
Este dispositivo pode ser usado com todos os dispositivos certificados com o certificado Z-Wave Plus e deve ser compatível com esses dispositivos produzidos por outros fabricantes.

NOTA
O Controlador Z-Wave deve suportar o Modo de Segurança Z-Wave para utilizar totalmente o produto.

NOTA
O primeiro carregamento pode demorar até 3 horas.

Se usar um dos adaptadores, verifique novamente se está montado corretamente. Deve fazer clique ao colocar na válvula, manter-se apertado após a instalação e não rodar!

Se o dispositivo estiver instalado na posição vertical, defina o bit 5 no parâmetro 2.

Não tape ou vede a cabeça termostática.

Ativação básica

1. Ligue o carregador à porta micro-uSB para carregar o dispositivo. O anel LED piscará a vermelho se não estiver totalmente carregado; caso contrário, piscará a verde.
   Se tiver o sensor de temperatura:
   1. use uma moeda para abrir a tampa da bateria rodando-a no sentido contrário ao dos ponteiros do relógio.
   2. Retire o autocolante por baixo da bateria.
   3. use uma moeda para fechar a tampa da bateria rodando-a no sentido dos ponteiros do relógio.
2. Desligue o carregador quando o anel LED piscar a verde (dispositivo totalmente carregado).
3. Desmonte a sua cabeça termostática atual.

4. Dependendo do tipo da sua válvula termostática:
5. Monte o dispositivo na válvula e aperte-o rodando a tampa no sentido dos ponteiros do relógio.
6. Mantenha o botão premido durante, pelo menos, um segundo (A) ou use a chave incluída para clicar rapidamente no botão três vezes (B).

7. O anel LED começará a piscar a azul.
   Se tiver o sensor de temperatura:
   1. Clique agora no botão no sensor de temperatura.

   2. O anel LED na válvula termostática piscará a verde 5 vezes se a ligação for bem-sucedida.

Se usar um dos adaptadores, verifique novamente se está montado corretamente. Deve fazer clique ao colocar na válvula, manter-se apertado após a instalação e não rodar!

Se o dispositivo estiver instalado na posição vertical, defina o bit 5 no parâmetro 2.

Não tape ou vede a cabeça termostática.

Adicionar à rede Z-Wave

Adicionar (Inclusão) - Modo de aprendizagem do dispositivo Z-Wave, permitindo adicionar o dispositivo à rede Z-Wave existente.
Para adicionar o dispositivo à rede Z-Wave:

1. Certifique-se de que o dispositivo está dentro do alcance direto do seu controlador Z-Wave.
2. Defina o controlador principal no modo de adição (segurança/não segurança) (consulte o manual do controlador)
3. Clique rapidamente três vezes no botão na cabeça termostática (A) ou use a chave incluída (B).

4. O anel LED começará a piscar a branco.
5. Se estiver a adicionar no modo autenticado S2, introduza o código PIN do dispositivo (parte sublinhada da chave pública na etiqueta).
6. Aguarde que o processo de adição termine.
7. A adição bem-sucedida será confirmada pelo controlador Z-Wave e pela cor verde do LED.

Remover o dispositivo

Remover (Exclusão) - Modo de aprendizagem do dispositivo Z-Wave, permitindo remover o dispositivo da rede Z-Wave existente.
Para remover o dispositivo da rede Z-Wave:

1. Certifique-se de que o dispositivo está dentro do alcance direto do seu controlador Z-Wave.
2. Defina o controlador principal no modo de remoção (consulte o manual do controlador).
3. Clique rapidamente três vezes no botão na cabeça termostática (A) ou use a chave incluída (B).
4. O anel LED começará a piscar a branco.
5. Aguarde que o processo de remoção termine.
6. A remoção bem-sucedida será confirmada pelo controlador Z-Wave e pela cor vermelha do LED.

NOTA
Remover o dispositivo da rede Z-Wave restaura todos os parâmetros predefinidos do dispositivo.

Controlar a temperatura

Pode definir a temperatura usando a aplicação (10-30 °C) ou diretamente no dispositivo (16-24 °C).
Durante a alteração manual da temperatura, a cor do anel LED corresponde ao ponto de ajuste da temperatura.

Para verificar e alterar a temperatura no dispositivo:

1. Aproxime a mão da esfera.
2. O anel LED irá:
   • Brilhar se a temperatura foi definida manualmente,
   • Pulsar lentamente se o dispositivo estiver no modo de horário,
   • Pulsar rapidamente se o dispositivo estiver no modo de substituição de horário.

Com a cor dependendo da temperatura definida:

3. Rode a esfera no sentido contrário ao dos ponteiros do relógio para baixar a temperatura ou rode no sentido dos ponteiros do relógio para aumentar a temperatura.

4. Retire a mão da esfera, após 5 segundos o LED desaparecerá e a nova temperatura será definida.

NOTA
Se o dispositivo estiver atualmente durante o horário normal, definir a temperatura manualmente definirá o Horário de Substituição (consulte "Horário de Substituição")

Sensor de temperatura extra

O dispositivo pode ser usado com um sensor de temperatura adicional e dedicado (FGBRS-001) para fornecer a melhor regulação de temperatura.

Deve ser colocado na mesma divisão ou zona de aquecimento que a cabeça termostática que o usará como ponto de referência para a temperatura da divisão.

Antes de usar, o sensor deve ser emparelhado com a cabeça termostática. Uma cabeça termostática pode ser emparelhada com apenas um sensor, mas um sensor pode ser emparelhado com até três cabeças termostáticas.

Para emparelhar o FGBRS-001 com o dispositivo:

1. Mantenha o botão premido na cabeça termostática (A) ou use a chave incluída (B).

   Solte o botão quando vir a cor azul do LED
2. Clique no botão para confirmar a seleção, o anel LED começará a piscar a azul.

3. Dentro de 1 minuto, clique no botão no sensor.
4. O anel LED na cabeça termostática brilhará a verde para confirmar o emparelhamento bem-sucedido.
5. Coloque o sensor na mesma divisão que a cabeça, a não mais de 5 metros da mesma.

Para remover todas as cabeças emparelhadas da memória do sensor:

1. Mantenha o botão premido no sensor durante 2 segundos.
2. O LED no sensor piscará 3 vezes para confirmar o desemparelhamento.

NOTA
FGBRS-001 é o único sensor de temperatura compatível.

Este produto não é um brinquedo. Mantenha afastado de crianças e animais!

Desmontar o dispositivo

Antes de desmontar, o dispositivo deve ser colocado no Modo de Espera para garantir uma remoção segura. Consulte o capítulo "Modo de Espera" para obter mais informações.

Para desmontar o dispositivo:

1. Mantenha o botão premido (A) ou use a chave incluída (B).

   Solte o botão quando vir a cor ciano do LED.
2. Clique no botão para confirmar a seleção.
3. Rode a tampa no sentido contrário ao dos ponteiros do relógio e remova o adaptador, se usado.
4. Guarde o dispositivo na temperatura: -10 °C a 25 °C.

Menu

O Menu permite realizar ações importantes de configuração e manutenção. Para usar o menu:

1. Mantenha o botão premido (A) ou use a chave incluída (B).

2. Solte o botão quando vir a cor desejada do LED:

3. Clique no botão para confirmar a seleção.

Proteção local

Depois de ativar a proteção local, não será possível alterar a temperatura diretamente no dispositivo (ao rodá-lo).

Recomenda-se ativar a proteção local se pretender impedir alterações acidentais de temperatura, por exemplo, por crianças.

Ao tentar alterar a temperatura se a proteção local estiver ativada:

• O dispositivo não definirá uma nova temperatura alvo,
• O anel LED piscará a vermelho 3 vezes.

Para alterar a temperatura, utilize a aplicação ou desative a proteção local.

Para ativar/desativar a proteção local utilizando o menu: NOTA

1. Prima sem soltar o botão (A) ou utilize a chave incluída (B). A proteção local também pode ser ativada/desativada remotamente através do controlador Z-Wave.

   Liberte o botão quando vir a cor vermelha do LED.
2. Clique no botão para confirmar a seleção.

NOTA
A proteção local também pode ser ativada/desativada remotamente através do controlador Z-Wave.

Calibragem da cabeça

A calibragem do dispositivo para a válvula do radiador é necessária para controlar corretamente a temperatura.

A calibragem é efetuada:

• Automaticamente, após 10 minutos após ligar, se não tiver sido efetuada nenhuma operação no dispositivo (apenas na primeira instalação),
• Automaticamente, após 10 minutos após a última alteração de estado (apenas na primeira instalação),
• Manualmente, utilizando o menu (ver abaixo).

Para efetuar a calibragem utilizando o menu:

1. Prima sem soltar o botão (A) ou utilize a chave incluída (B).

   Liberte o botão quando vir a cor branca do LED.
2. Clique no botão para confirmar a seleção.

NOTA
A calibragem não pode ser efetuada enquanto o dispositivo está a carregar.

Modo de espera

No modo de espera, o dispositivo está num estado de suspensão profunda, permitindo uma desmontagem e transporte seguros e um consumo de bateria o mais baixo possível.

O dispositivo é enviado no modo de espera. Deve ser totalmente carregado antes da primeira utilização.

A entrada do dispositivo no modo de espera não irá repor as definições de fábrica do dispositivo nem resultará na perda de dados, mas a calibragem e o emparelhamento do sensor (após um longo período de espera) são perdidos.

Recomendamos desemparelhar o sensor de temperatura antes de colocar o dispositivo no modo de espera.

Para entrar no modo de espera:

1. Prima sem soltar o botão (A) ou utilize a chave incluída (B).

   Liberte o botão quando vir a cor ciano do LED.
2. Clique no botão para confirmar a seleção.

Para sair do modo de espera, clique no botão uma vez; o dispositivo entrará no procedimento da primeira instalação.

Reposição de fábrica

O procedimento de reposição permite restaurar o dispositivo para as suas definições de fábrica, o que significa que todas as informações sobre a rede e a configuração do utilizador serão eliminadas.

Para efetuar a reposição de fábrica:

1. Prima sem soltar o botão (A) ou utilize a chave incluída (B).

   Liberte o botão quando vir a cor amarela do LED.
2. Clique no botão para confirmar a seleção.
3. Após terminar a reposição, o dispositivo será colocado no modo de espera.
   Clique no botão para o ativar novamente.

NOTA
A reposição do dispositivo não é a forma recomendada de remover o dispositivo da rede Z-Wave. Utilize o procedimento de reposição apenas se o controlador principal estiver em falta ou inoperacional.

Teste de alcance Z-Wave

O dispositivo tem um testador de alcance do controlador principal de rede Z-Wave incorporado.

Para efetuar o teste de alcance:

1. Prima sem soltar o botão (A) ou utilize a chave incluída (B).

   Liberte o botão quando vir a cor magenta do LED.
2. Clique no botão para confirmar a seleção.
3. O anel LED indicará o alcance da rede Z-Wave:
   Verde pulsante - o dispositivo tenta estabelecer uma comunicação direta com o controlador principal. Se uma tentativa de comunicação direta falhar, o dispositivo tentará estabelecer uma comunicação encaminhada, através de outros módulos, que será sinalizada pelo indicador visual pulsante amarelo.
   Verde brilhante - o dispositivo comunica diretamente com o controlador principal.
   Amarelo pulsante - o dispositivo tenta estabelecer uma comunicação encaminhada com o controlador principal através de outros módulos (repetidores).
   Amarelo brilhante - o dispositivo comunica com o controlador principal através dos outros módulos. Após 2 segundos, o dispositivo tentará novamente estabelecer uma comunicação direta com o controlador principal, que será sinalizada com o indicador visual pulsante verde.
   Magenta pulsante - o dispositivo comunica à distância máxima da rede Z-Wave. Se a ligação for bem-sucedida, será confirmada com um brilho amarelo. Não é recomendado utilizar o dispositivo no limite de alcance.
   Vermelho brilhante - o dispositivo não consegue ligar-se ao controlador principal diretamente ou através de outro dispositivo de rede Z-Wave (repetidor).
4. Para sair do teste de alcance Z-Wave, prima brevemente o botão.

Bateria e carregamento

O dispositivo está equipado com uma bateria recarregável de polímero de lítio que pode ser carregada através da porta micro-uSB utilizando um carregador padrão de 5 V (não incluído).

Quando a bateria estiver fraca, o anel LED começará a piscar a vermelho. O dispositivo também irá reportar o estado de bateria fraca do próprio e do sensor de temperatura dedicado (se emparelhado) ao controlador.

O dispositivo não opera a válvula durante o carregamento e mantém a última posição da válvula.

Se a bateria estiver descarregada, o dispositivo abrirá completamente a válvula para permitir uma fácil desmontagem.

Para carregar a bateria:

1. Ligue o carregador à porta micro-uSB.
2. Durante o carregamento, o anel LED piscará a vermelho e o controlo da válvula será desativado.
3. Quando o LED começar a piscar a verde, desligue o carregador.
4. O dispositivo restaurará o seu funcionamento anterior.

Certifique-se de que está a utilizar um carregador certificado de Classe II, marcado com que cumpre os parâmetros especificados no manual.

Não deixe o dispositivo sem vigilância durante o carregamento.

Coloque o dispositivo em OFF (branco) antes de carregar ou desmonte a cabeça termostática se não for possível. i NOTA Não utilize cabos com mais de 3 metros para carregar o dispositivo.

Certifique-se de que o dispositivo não descarrega durante a época de aquecimento, caso contrário, pode causar temperaturas elevadas!

Um erro de carregamento é sinalizado por uma cor magenta intermitente.

Horários normais

O dispositivo permite criar vários horários de aquecimento para gerir a temperatura na divisão ao longo da semana. Os horários são criados através da interface do controlador ou da aplicação.

• É possível criar até 253 horários normais.
• Quanto menor for o número de ID do horário, maior será a prioridade.
• Os horários com maior prioridade substituem os de menor prioridade em caso de horários sobrepostos.
• Os horários podem ser desativados sem serem eliminados.
• Os horários permitem definir a temperatura alvo para o modo HEAT (utilizando o Thermostat Setpoint CC) e um dos modos de funcionamento: HEAT, OFF ou MANUFACTURER SPECIFIC (utilizando o Thermostat Mode CC)
• Apenas são permitidos comandos SET.

Para criar horários normais, o utilizador deve especificar:

• Dia da semana,
• Hora de início (hora e minuto),
• Duração,
• Setpoint de temperatura para o modo HEAT no intervalo de 10-30°C (utilizando o Thermostat Setpoint CC)
• Um dos modos de funcionamento (utilizando o Thermostat Mode CC):
• HEAT para definir a temperatura,
• OFF para válvula totalmente fechada,
• MANuFACTuRER SPECIFIC para válvula totalmente aberta.

NOTA
A carga útil do comando Schedule CC Set não deve ser superior ao limite de 22 bytes ou será rejeitada.

Substituir horário

Substituir horário é um tipo especial de horário com a maior prioridade; por conseguinte, substitui outros horários.

O Substituir horário começa logo após a definição e dura durante o tempo especificado, depois é removido e o horário atual ou o funcionamento normal é restaurado.

Para criar o Substituir horário, o utilizador deve especificar:

• Hora de início (COMEÇAR AGORA),
• Duração,
• Setpoint de temperatura para o modo HEAT no intervalo de 10-30°C (utilizando o Thermostat Setpoint CC)
• Um dos modos de funcionamento (utilizando o Thermostat Mode CC):
  • HEAT para definir a temperatura,
  • OFF para válvula totalmente fechada,
  • MANUFACTURER SPECIFIC para válvula totalmente aberta.

O modo de substituição pode ser ativado de duas formas:

• Ao rodar o botão, enquanto o horário normal está ativo. O anel LED irá pulsar com o ajuste selecionado.
• Através do controlador, ao criar um horário com o ID definido para 255, a hora de início definida para AGORA e a duração (em minutos/horas/dias).

Para sair do modo de substituição, agarre o botão com a mão durante 5 segundos.

Especificação Z-Wave

Ponto final 1:
Classe de Dispositivo Genérica: GENERIC_TYPE_THERMOSTAT
Classe de Dispositivo Específica: SPECIFIC_TYPE_THERMOSTAT_GENERAL_V2
Descrição: representa a cabeça termostática, permite definir a temperatura, programações e verificar o nível da bateria.

Ponto final 2:
Classe de Dispositivo Genérica: GENERIC_TYPE_SENSOR_MULTILEVEL
Classe de Dispositivo Específica: SPECIFIC_TYPE_ROUTING_SENSOR_MULTILEVEL
Descrição: representa o sensor de temperatura:

• Sensor de temperatura extra emparelhado – reporta a temperatura medida pelo sensor extra e o nível da sua bateria,
• Nenhum sensor de temperatura extra emparelhado – reporta a temperatura medida pelo sensor incorporado e o nível da bateria da cabeça.

Resposta à Classe de Comando Básico:

Valor	Ação
0	Definir modo DESLIGADO (função de descongelação)
99	Definir modo AQUECIMENTO (última temperatura definida)
255	Definir modo ESPECÍFICO DO FABRICANTE (válvula totalmente aberta)

Classe de Comando de Associação:
O dispositivo suporta apenas o grupo de associação "Lifeline" que reporta o estado do dispositivo e permite atribuir apenas um único dispositivo (controlador principal por defeito).

Classes de Comando Suportadas:

Classe de Comando	Versão	Seguro
ZWAVEPLUS_INFO [0x5E]	V2
ASSOCIATION [0x85]	V2	YES
MULTI_CHANNEL_ASSOCIATION [0x8E]	V3	YES
BASIC [0x20]	V1	YES
APPLICATION_STATUS [0x22]	V1
THERMOSTAT_MODE [0x40]	V3	YES
THERMOSTAT_SETPOINT [0x43]	V3	YES
SCHEDULE [0x53]	V1	YES
TRANSPORT_SERVICE [0x55]	V2
ASSOCIATION_GRP_INFO [0x59]	V2	YES
DEVICE_RESET_LOCALLY [0x5A]	V1	YES
MULTI_CHANNEL [0x60]	V4	YES
SUPERVISION [0x6C]	V1	YES
NOTIFICATION [0x71]	V8	YES
MANUFACTURER_SPECIFIC [0x72]	V2	YES
POWERLEVEL [0x73]	V1	YES
PROTECTION [0x75]	V1	YES
FIRMWARE_UPDATE_MD [0x7A]	V4
BATTERY [0x80]	V1	YES
CLOCK [0x81]	V1	YES
VERSION [0x86]	V2	YES
SECURITY [0x98]	V1
SECURITY_2 [0x9F]	V1
CONFIGURATION [0x70]	V1	YES
CRC_16_ENCAP [0x56]	V1
SENSOR_MULTILEVEL [0x31]	V5	YES

Classe de Comando Multicanal:

Classe de Comando	Versão	Seguro
Ponto final 1
ZWAVEPLUS_INFO [0x5E]	V2
ASSOCIATION [0x85]	V2	YES
MULTI_CHANNEL_ASSOCIATION [0x8E]	V3	YES
BASIC [0x20]	V1	YES
THERMOSTAT_MODE [0x40]	V3	YES
THERMOSTAT_SETPOINT [0x43]	V3	YES
SCHEDULE [0x53]	V1	YES
ASSOCIATION_GRP_INFO [0x59]	V2	YES
SUPERVISION [0x6C]	V1	YES
NOTIFICATION [0x71]	V8	YES
BATTERY [0x80]	V1	YES
CLOCK [0x81]	V1	YES
PROTECTION [0x75]	V1	YES
SECURITY [0x98]	V1
SECURITY_2 [0x9F]	V1
Ponto final 2
ZWAVEPLUS_INFO [0x5E]	V2
ASSOCIATION [0x85]	V2	YES
MULTI_CHANNEL_ASSOCIATION [0x8E]	V3	YES
SENSOR_MULTILEvEL [0x31]	V5	YES
ASSOCIATION_GRP_INFO [0x59]	V2	YES
SUPERVISION [0x6C]	V1	YES
NOTIFICATION [0x71]	V8	YES
BATTERY [0x80]	V1	YES
SECURITY [0x98]	V1
SECURITY_2 [0x9F]	V1

Classe de Comando de Notificação:
O dispositivo usa a Classe de Comando de Notificação para reportar diferentes eventos ao controlador (grupo "Lifeline").

Ponto final 1:

Tipo de Notificação	Evento	Parâmetros do Evento
Gestão de Energia [0x08]	Carregar a bateria em breve [0x0E]
	Carregar a bateria agora! [0x0F]
	A bateria está a carregar [0x0C]
	A bateria está totalmente carregada [0x0D]
Sistema [0x09]	Falha de Hardware do Sistema [0x03]	Remoção do sensor externo [0x02]
		Erro do motor [0x03]
		Erro de calibração [0x04]

Ponto final 2:

Tipo de Notificação	Evento	Parâmetros do Evento
Gestão de Energia [0x08]	Substituir a bateria em breve [0x0A]
	Substituir a bateria agora! [0x0B]

Parâmetros avançados

O dispositivo permite personalizar o seu funcionamento de acordo com as necessidades do utilizador. As definições estão disponíveis na interface FIBARO como opções simples que podem ser escolhidas selecionando a caixa apropriada.

Para configurar o dispositivo (utilizando o controlador FIBARO Home Center):

1. Aceda a Definições
2. Aceda a Dispositivos.
3. Selecione o dispositivo apropriado na lista.
4. Selecione o separador Parâmetros.
5. Altere os valores dos parâmetros selecionados.
6. Guarde as suas alterações.

DEFINIÇÕES GERAIS

1. Duração da substituição da programação
   Este parâmetro determina a duração da substituição da programação após rodar o botão enquanto a programação normal está ativa (definida por Schedule CC).

Definições disponíveis:	10-10 000 (em minutos)
Definição predefinida:	240 (4h)	Tamanho do parâmetro:	4 [bytes]

NOTA
Introduzir um valor inválido do parâmetro resultará em não definir o valor e resposta com Application Rejected ou Supervision CC frame (dependendo do controlador).

2. Funções adicionais
   Este parâmetro permite ativar diferentes funções adicionais do dispositivo.

Definições disponíveis:	1 (bit 0) - deteção de janela aberta (normal) 2 (bit 1) - deteção de janela aberta (rápida) 4 (bit 2) - aumentar a sensibilidade do recetor (diminui a duração da bateria) 8 (bit 3) - indicações LED ao controlar remotamente 16 (bit 4) - proteger da definição dos modos Totalmente LIGADO e Totalmente DESLIGADO rodando o botão manualmente 32 (bit 5) - dispositivo montado na posição vertical 64 (bit 6) - Comportamento moderado do regulador (em vez de Rápido) 128 (bit 7) - operação invertida do botão 256 (bit 8) - relatórios de procura de meio de aquecimento 512 (bit 9) - deteção de falhas no sistema de aquecimento
Definição predefinida:	0	Tamanho do parâmetro:	4 [bytes]

NOTA
Os valores do parâmetro 2 podem ser combinados, p. ex., 1+8=9 significa que o Detetor de Janela Aberta e as indicações LED ao controlar remotamente estão ativados.
Um valor de 0 significa que nenhuma definição está ativa.

3. Estado das funções adicionais (APENAS LEITURA)
   Este parâmetro permite verificar os estados de diferentes funções adicionais.

Definições disponíveis:	1 (bit 0) - sensor de temperatura opcional ligado e operacional 2 (bit 1) - janela aberta detetada 4 (bit 2) - fornecer calor para manter a temperatura definida 8 (bit 3) - sistema de aquecimento com mau funcionamento (não consegue atingir a temperatura definida)
Definição predefinida:	0	Tamanho do parâmetro:	4 [bytes]

NOTA
Os valores do parâmetro 3 podem ser combinados, p. ex., 1+2=3 significa que o sensor opcional funciona corretamente e a deteção de janela aberta foi acionada.

Especificações

Fonte de alimentação:	Bateria Li-Poly de 3,7 V (não substituível)
Porta de carregamento:	micro-uSB
Tensão do carregador (não incluído):	5 V DC (±5%)
Corrente mínima do carregador (não incluído):	0,5 A
Temperatura de funcionamento:	0–40 °C
Temperatura de armazenamento (modo de espera)	-10–25 °C
Temperatura máxima da água:	90 °C
Precisão da medição da temperatura:	0,5 °C (dentro do intervalo de 0–40 °C)
Classe do regulador:	Classe do tipo 1
Classe de firmware do dispositivo:	Classe A
Proteção do motor:	Proteção de impedância
Ação do atuador:	Atuador de posição variável linear
Objetivo do controlo:	Controlo de funcionamento
Construção do controlo:	Controlo integrado
Grau de proteção pela estrutura:	IP20
Classificação do controlo de acordo com a proteção contra choque elétrico:	Classe III
Tipo de ação:	tipo 1
Grau de poluição do controlo:	grau de poluição 2
Tensão de impulso nominal:	330 V (quando ligado à fonte de alimentação uSB)
Dimensões (Diâmetro x Comprimento):	56 x 74 mm (sem o adaptador) 56 x 87 mm (com o adaptador)
Conformidade com a Diretiva UE:	RoHS 2011/65/Eu, RoHS 2015/863, RED 2014/53/Eu
Para comunicação com o controlador:
Protocolo de rádio:	Z-Wave (chip da série 500)
Bandas de frequência de rádio:	868,0-868,6 MHz 869,7-870,0 MHz
Potência máxima de transmissão:	6dBm
Para comunicação com o sensor extra (FGBRS-001):
Banda de frequência de rádio:	2402-2480 MHz
Potência máxima de transmissão:	7dBm

NOTA
Tipo de carregador: a unidade deve ser alimentada por uma fonte certificada como Fonte de Alimentação Limitada (LPS) conforme definido na cláusula 2.5 da norma IEC60950-1 2.ª edição + Amd. 1 + Amd. 2.

A fonte de alimentação SELV (alimentação uSB) é utilizada apenas para carregar a bateria. O dispositivo não opera a válvula durante o carregamento.

Descarregar manual

Aqui pode descarregar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.

Descarregar Manual do Controlador de Aquecimento FIBARO FGT-001

Idiomas disponíveis
