FIBARO FGT-001 - Šildymo reguliatoriaus vadovas

Aprašymas ir savybės

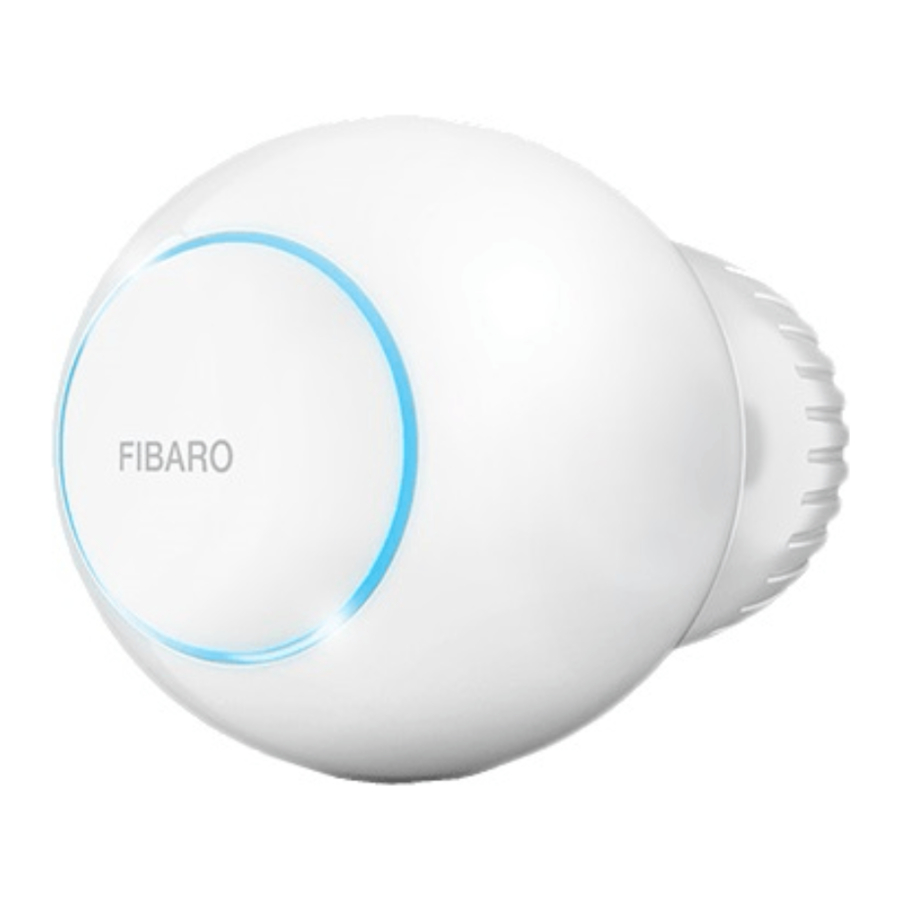

FIBARO Heat Controller (FIBARO šildymo reguliatorius) yra nuotoliniu būdu valdoma termostatinė galvutė, skirta reguliuoti temperatūrą jūsų kambaryje. Ji matuoja temperatūrą ir automatiškai reguliuoja šildymo lygį.

Ją galima montuoti be įrankių ant trijų tipų termostatinių radiatorių ventilių.

Galite kurti tvarkaraščius per programėlę, kad galėtumėte lengvai valdyti temperatūrą visą savaitę.

Pagrindinės FIBARO Heat Controller (FIBARO šildymo reguliatoriaus) savybės:

• montuojamas ant trijų tipų ventilių: M30 x 1.5, Danfoss RTD-N ir Danfoss RA-N,
• suderinamas su bet kuriuo sertifikuotu Z-Wave ir Z-Wave Plus valdikliu,
• palaiko Z-Wave tinklo saugos režimus: S0 su AES-128 šifravimu ir S2 su PRNG pagrindu veikiančiu šifravimu,
• įmontuota baterija įkraunama per standartinį micro-uSB prievadą,
• lengvas montavimas - nereikia jokių įrankių,
• gali naudoti specialų temperatūros jutiklį - FGBRS-001,
• palaiko šildymo tvarkaraščius,
• automatinis kalibravimas,
• apsaugos nuo užšalimo funkcija,
• nuosėdų šalinimo funkcija,
• neribotas sferinės rankenėlės sukimasis norimai temperatūrai nustatyti.

FIBARO Heat Controller (FIBARO šildymo reguliatorius) yra visiškai suderinamas Z-Wave Plus įrenginys.

PASTABA
Šis įrenginys gali būti naudojamas su visais įrenginiais, sertifikuotais su Z-Wave Plus sertifikatu, ir turėtų būti suderinamas su tokiais įrenginiais, pagamintais kitų gamintojų.

PASTABA
Z-Wave valdiklis turi palaikyti Z-Wave saugos režimą, kad būtų galima visapusiškai išnaudoti produktą.

PASTABA
Pirmasis įkrovimas gali trukti iki 3 valandų.

Jei naudojate vieną iš adapterių, dar kartą patikrinkite, ar jis tinkamai sumontuotas. Jis turėtų spragtelėti uždedant ant ventilio, tvirtai laikytis po įdiegimo ir nesisukti!

Jei įrenginys sumontuotas vertikalioje padėtyje, nustatykite 5 bitą 2 parametre.

Neuždenkite ir neužklokite termostatinės galvutės.

Pagrindinis aktyvinimas

1. Prijunkite įkroviklį prie micro-uSB prievado, kad įkrautumėte įrenginį. Šviesos diodų žiedas pulsuos raudonai, jei jis nėra visiškai įkrautas; kitu atveju jis pulsuos žaliai.
   Jei turite temperatūros jutiklį:
   1. naudokite monetą, kad atidarytumėte baterijos dangtelį, pasukdami jį prieš laikrodžio rodyklę.
   2. Nuimkite lipduką po baterija.
   3. naudokite monetą, kad uždarytumėte baterijos dangtelį, pasukdami jį pagal laikrodžio rodyklę.
2. Atjunkite įkroviklį, kai šviesos diodų žiedas pulsuoja žaliai (įrenginys visiškai įkrautas).
3. Nuimkite esamą termostatinę galvutę.

4. Priklausomai nuo jūsų termostatinio ventilio tipo:
5. Uždėkite įrenginį ant ventilio ir priveržkite jį sukdami dangtelį pagal laikrodžio rodyklę.
6. Paspauskite ir palaikykite mygtuką bent vieną sekundę (A) arba naudokite pridedamą raktą, kad greitai tris kartus spustelėtumėte mygtuką (B).

7. Šviesos diodų žiedas pradės mirksėti mėlynai.
   Jei turite temperatūros jutiklį:
   1. Dabar spustelėkite mygtuką ant temperatūros jutiklio.

   2. Šviesos diodų žiedas ant termostatinio ventilio sumirksės žaliai 5 kartus, jei ryšys buvo sėkmingas.

Jei naudojate vieną iš adapterių, dar kartą patikrinkite, ar jis tinkamai sumontuotas. Jis turėtų spragtelėti uždedant ant ventilio, tvirtai laikytis po įdiegimo ir nesisukti!

Jei įrenginys sumontuotas vertikalioje padėtyje, nustatykite 5 bitą 2 parametre.

Neuždenkite ir neužklokite termostatinės galvutės.

Įtraukimas į Z-Wave tinklą

Įtraukimas (Inclusion) - Z-Wave įrenginio mokymosi režimas, leidžiantis įtraukti įrenginį į esamą Z-Wave tinklą.
Norėdami įtraukti įrenginį į Z-Wave tinklą:

1. Įsitikinkite, kad įrenginys yra tiesioginiame jūsų Z-Wave valdiklio veikimo diapazone.
2. Nustatykite pagrindinį valdiklį į (saugos/nesaugos) įtraukimo režimą (žr. valdiklio vadovą)
3. Greitai tris kartus spustelėkite mygtuką ant termostatinės galvutės (A) arba naudokite pridedamą raktą (B).

4. Šviesos diodų žiedas pradės mirksėti baltai.
5. Jei įtraukiate S2 autentifikuotu režimu, įveskite įrenginio PIN kodą (pabraukta viešojo rakto dalis etiketėje).
6. Palaukite, kol baigsis įtraukimo procesas.
7. Sėkmingas įtraukimas bus patvirtintas Z-Wave valdiklio ir žalia šviesos diodo spalva.

Įrenginio pašalinimas

Pašalinimas (Exclusion) - Z-Wave įrenginio mokymosi režimas, leidžiantis pašalinti įrenginį iš esamo Z-Wave tinklo.
Norėdami pašalinti įrenginį iš Z-Wave tinklo:

1. Įsitikinkite, kad įrenginys yra tiesioginiame jūsų Z-Wave valdiklio veikimo diapazone.
2. Nustatykite pagrindinį valdiklį į pašalinimo režimą (žr. valdiklio vadovą).
3. Greitai tris kartus spustelėkite mygtuką ant termostatinės galvutės (A) arba naudokite pridedamą raktą (B).
4. Šviesos diodų žiedas pradės mirksėti baltai.
5. Palaukite, kol baigsis pašalinimo procesas.
6. Sėkmingas pašalinimas bus patvirtintas Z-Wave valdiklio ir raudona šviesos diodo spalva.

PASTABA
Pašalinus įrenginį iš Z-Wave tinklo, atkuriami visi numatytieji įrenginio parametrai.

Temperatūros valdymas

Galite nustatyti temperatūrą naudodami programėlę (10-30°C) arba tiesiogiai ant įrenginio (16-24°C).
Rankiniu būdu keičiant temperatūrą, šviesos diodų žiedo spalva atitinka nustatytą temperatūros tašką.

Norėdami patikrinti ir pakeisti temperatūrą ant įrenginio:

1. Pritraukite ranką prie sferos.
2. Šviesos diodų žiedas:
   • Švies, jei temperatūra buvo nustatyta rankiniu būdu,
   • Lėtai pulsuoja, jei įrenginys veikia pagal tvarkaraštį,
   • Greitai pulsuoja, jei įrenginys veikia tvarkaraščio perjungimo režimu.

Spalva priklauso nuo nustatytos temperatūros:

3. Pasukite sferą prieš laikrodžio rodyklę, kad sumažintumėte temperatūrą, arba pasukite pagal laikrodžio rodyklę, kad padidintumėte temperatūrą.

4. Nuimkite ranką nuo sferos, po 5 sekundžių šviesos diodas išnyks ir bus nustatyta nauja temperatūra.

PASTABA
Jei įrenginys šiuo metu veikia pagal įprastą tvarkaraštį, nustatant temperatūrą rankiniu būdu bus nustatytas tvarkaraščio perjungimas (žr. "Tvarkaraščio perjungimas")

Papildomas temperatūros jutiklis

Įrenginį galima naudoti su papildomu, specialiu temperatūros jutikliu (FGBRS-001), kad būtų užtikrintas geriausias temperatūros reguliavimas.

Jis turėtų būti patalpintas tame pačiame kambaryje arba šildymo zonoje kaip ir termostatinė galvutė, kuri jį naudos kaip atskaitos tašką kambario temperatūrai.

Prieš naudojant, jutiklis turi būti susietas su termostatine galvute. Viena termostatinė galvutė gali būti susieta tik su vienu jutikliu, tačiau vienas jutiklis gali būti susietas su iki trijų termostatinių galvučių.

Norėdami susieti FGBRS-001 su įrenginiu:

1. Paspauskite ir palaikykite mygtuką ant termostatinės galvutės (A) arba naudokite pridedamą raktą (B).

   Atleiskite mygtuką, kai pamatysite mėlyną šviesos diodo spalvą
2. Spustelėkite mygtuką, kad patvirtintumėte pasirinkimą, šviesos diodų žiedas pradės mirksėti mėlynai.

3. Per 1 minutę spustelėkite mygtuką ant jutiklio.
4. Šviesos diodų žiedas ant termostatinės galvutės švies žaliai, kad patvirtintų sėkmingą susiejimą.
5. Padėkite jutiklį tame pačiame kambaryje kaip ir galvutė, ne toliau kaip 5 metrai nuo jos.

Norėdami pašalinti visas susietas galvutes iš jutiklio atminties:

1. Paspauskite ir palaikykite mygtuką ant jutiklio 2 sekundes.
2. Šviesos diodas ant jutiklio sumirksės 3 kartus, kad patvirtintų atjungimą.

PASTABA
FGBRS-001 yra vienintelis suderinamas temperatūros jutiklis.

Šis produktas nėra žaislas. Laikykite atokiau nuo vaikų ir gyvūnų!

Įrenginio išmontavimas

Prieš išmontuojant, įrenginys turi būti perjungtas į budėjimo režimą, kad būtų užtikrintas saugus pašalinimas. Daugiau informacijos rasite skyriuje "Budėjimo režimas".

Norėdami išmontuoti įrenginį:

1. Paspauskite ir palaikykite mygtuką (A) arba naudokite pridedamą raktą (B).

   Atleiskite mygtuką, kai pamatysite žydrą šviesos diodo spalvą.
2. Spustelėkite mygtuką, kad patvirtintumėte pasirinkimą.
3. Pasukite dangtelį prieš laikrodžio rodyklę ir nuimkite adapterį, jei jis naudojamas.
4. Laikykite įrenginį temperatūroje: nuo -10°C iki 25°C.

Meniu

Meniu leidžia atlikti svarbius konfigūravimo ir priežiūros veiksmus. Norėdami naudoti meniu:

1. Paspauskite ir palaikykite mygtuką (A) arba naudokite pridedamą raktą (B).

2. Atleiskite mygtuką, kai pamatysite norimą šviesos diodo spalvą:

3. Spustelėkite mygtuką, kad patvirtintumėte pasirinkimą.

Vietinė apsauga

Įjungus vietinę apsaugą, temperatūros keitimas tiesiogiai ant įrenginio (sukant jį) nebus įmanomas.

Vietinės apsaugos įjungimas rekomenduojamas, jei norite išvengti atsitiktinio temperatūros pakeitimo, pvz., vaikų.

Bandant pakeisti temperatūrą, kai įjungta vietinė apsauga:

• Įrenginys nenustatys naujos tikslinės temperatūros,
• LED žiedas 3 kartus sumirksės raudonai.

Norėdami pakeisti temperatūrą, naudokite programėlę arba išjunkite vietinę apsaugą.

Norėdami įjungti/išjungti vietinę apsaugą naudodami meniu: PASTABA

1. Paspauskite ir palaikykite mygtuką (A) arba naudokite pridedamą raktą (B). Vietinę apsaugą taip pat galima įjungti/išjungti nuotoliniu būdu per Z-Wave valdiklį.

   Atleiskite mygtuką, kai pamatysite raudoną LED spalvą.
2. Spustelėkite mygtuką, kad patvirtintumėte pasirinkimą.

PASTABA
Vietinę apsaugą taip pat galima įjungti/išjungti nuotoliniu būdu per Z-Wave valdiklį.

Galvutės kalibravimas

Norint tinkamai valdyti temperatūrą, būtina sukalibruoti įrenginį su radiatoriaus ventiliu.

Kalibravimas atliekamas:

• Automatiškai, praėjus 10 minučių nuo įjungimo, jei nebuvo atlikta jokių veiksmų su įrenginiu (tik pirmo įdiegimo metu),
• Automatiškai, praėjus 10 minučių nuo paskutinio būsenos pakeitimo (tik pirmo įdiegimo metu),
• Rankiniu būdu, naudojant meniu (žr. toliau).

Norėdami atlikti kalibravimą naudodami meniu:

1. Paspauskite ir palaikykite mygtuką (A) arba naudokite pridedamą raktą (B).

   Atleiskite mygtuką, kai pamatysite baltą LED spalvą.
2. Spustelėkite mygtuką, kad patvirtintumėte pasirinkimą.

PASTABA
Kalibravimas negali būti atliekamas, kai įrenginys įkraunamas.

Budėjimo režimas

Budėjimo režime įrenginys yra gilaus miego būsenoje, leidžiančio saugiai išmontuoti, transportuoti ir kuo mažiau naudoti akumuliatorių.

Įrenginys pristatomas budėjimo režime. Prieš pirmą naudojimą jį reikia visiškai įkrauti.

Įjungus įrenginį į budėjimo režimą, nebus atstatyti gamykliniai įrenginio nustatymai ir nebus prarasti jokie duomenys, tačiau kalibravimas ir jutiklių susiejimas (po ilgo budėjimo) bus prarasti.

Rekomenduojame atjungti temperatūros jutiklį prieš įjungiant įrenginį į budėjimo režimą.

Norėdami įjungti budėjimo režimą:

1. Paspauskite ir palaikykite mygtuką (A) arba naudokite pridedamą raktą (B).

   Atleiskite mygtuką, kai pamatysite žydrą LED spalvą.
2. Spustelėkite mygtuką, kad patvirtintumėte pasirinkimą.

Norėdami išeiti iš budėjimo režimo, vieną kartą spustelėkite mygtuką, įrenginys įjungs pirmąją diegimo procedūrą.

Gamyklinių nustatymų atkūrimas

Atkūrimo procedūra leidžia atkurti įrenginio gamyklinius nustatymus, o tai reiškia, kad visa informacija apie tinklą ir vartotojo konfigūraciją bus ištrinta.

Norėdami atlikti gamyklinių nustatymų atkūrimą:

1. Paspauskite ir palaikykite mygtuką (A) arba naudokite pridedamą raktą (B).

   Atleiskite mygtuką, kai pamatysite geltoną LED spalvą.
2. Spustelėkite mygtuką, kad patvirtintumėte pasirinkimą.
3. Baigus atkurti nustatymus, įrenginys bus įjungtas į budėjimo režimą.
   Spustelėkite mygtuką, kad jį vėl suaktyvintumėte.

PASTABA
Įrenginio nustatymų atkūrimas nėra rekomenduojamas būdas pašalinti įrenginį iš Z-Wave tinklo. Naudokite atkūrimo procedūrą tik tuo atveju, jei pagrindinio valdiklio nėra arba jis neveikia.

Z-Wave diapazono testas

Įrenginyje yra įmontuotas Z-Wave tinklo pagrindinio valdiklio diapazono testeris.

Norėdami atlikti diapazono testą:

1. Paspauskite ir palaikykite mygtuką (A) arba naudokite pridedamą raktą (B).

   Atleiskite mygtuką, kai pamatysite purpurinę LED spalvą.
2. Spustelėkite mygtuką, kad patvirtintumėte pasirinkimą.
3. LED žiedas parodys Z-Wave tinklo diapazoną:
   Pulsuojanti žalia - įrenginys bando užmegzti tiesioginį ryšį su pagrindiniu valdikliu. Jei tiesioginio ryšio bandymas nepavyksta, įrenginys bandys užmegzti maršrutinį ryšį per kitus modulius, apie ką bus pranešta vizualiniu indikatoriumi, pulsuojančiu geltonai.
   Šviečianti žalia - įrenginys tiesiogiai bendrauja su pagrindiniu valdikliu.
   Pulsuojanti geltona - įrenginys bando užmegzti maršrutinį ryšį su pagrindiniu valdikliu per kitus modulius (kartotuvus).
   Šviečianti geltona - įrenginys bendrauja su pagrindiniu valdikliu per kitus modulius. Po 2 sekundžių įrenginys bandys iš naujo užmegzti tiesioginį ryšį su pagrindiniu valdikliu, apie ką bus pranešta vizualiniu indikatoriumi, pulsuojančiu žaliai.
   Pulsuojanti purpurinė - įrenginys bendrauja didžiausiu Z-Wave tinklo atstumu. Jei ryšys pasirodo sėkmingas, jis bus patvirtintas geltonu švytėjimu. Nerekomenduojama naudoti įrenginio diapazono ribose.
   Šviečianti raudona - įrenginys negali prisijungti prie pagrindinio valdiklio tiesiogiai arba per kitą Z-Wave tinklo įrenginį (kartotuvą).
4. Norėdami išeiti iš Z-Wave diapazono testo, trumpai paspauskite mygtuką.

Akumuliatorius ir įkrovimas

Įrenginyje yra įkraunamas ličio polimerų akumuliatorius, kurį galima įkrauti per micro-uSB prievadą naudojant standartinį 5 V įkroviklį (nepridedamas).

Kai akumuliatorius išsikrovęs, LED žiedas pradės mirksėti raudonai. Įrenginys taip pat praneš valdikliui apie žemą savo ir specialaus temperatūros jutiklio (jei susietas) akumuliatoriaus būseną.

Įrenginys nevaldo ventilio įkrovimo metu ir palaiko paskutinę ventilio padėtį.

Jei akumuliatorius išsikrovęs, įrenginys visiškai atidarys ventilį, kad būtų galima lengvai išmontuoti.

Norėdami įkrauti akumuliatorių:

1. Prijunkite įkroviklį prie micro-uSB prievado.
2. Įkrovimo metu LED žiedas pulsuos raudonai, o ventilio valdymas bus išjungtas.
3. Kai LED pradeda pulsuoti žaliai, atjunkite įkroviklį.
4. Įrenginys atkurs savo ankstesnę veikimą.

Įsitikinkite, kad naudojate sertifikuotą II klasės įkroviklį, pažymėtą kuris atitinka vadove nurodytus parametrus.

Nepalikite įrenginio be priežiūros įkrovimo metu.

Prieš įkraudami nustatykite įrenginį į OFF (išjungta) (balta) arba išmontuokite termostatinę galvutę, jei tai neįmanoma. i PASTABA Nenaudokite ilgesnių nei 3 metrų kabelių įrenginiui įkrauti.

Įsitikinkite, kad įrenginys neišsikraus šildymo sezono metu, nes tai gali sukelti aukštą temperatūrą!

Apie įkrovimo klaidą pranešama mirksinčia purpurine spalva.

Įprasti tvarkaraščiai

Įrenginys leidžia sukurti kelis šildymo tvarkaraščius, kad būtų galima valdyti temperatūrą kambaryje visą savaitę. Tvarkaraščiai kuriami per valdiklio sąsają arba programėlę.

• Galima sukurti iki 253 įprastų tvarkaraščių.
• Kuo mažesnis tvarkaraščio ID numeris, tuo didesnis prioritetas.
• Aukštesnio prioriteto tvarkaraščiai pakeičia žemesnio prioriteto tvarkaraščius, jei tvarkaraščiai sutampa.
• Tvarkaraščius galima išjungti jų neištrinant.
• Tvarkaraščiai leidžia nustatyti tikslinę temperatūrą HEAT (šildymo) režimui (naudojant Thermostat Setpoint CC) ir vieną iš veikimo režimų: HEAT (šildymas), OFF (išjungta) arba MANUFACTURER SPECIFIC (gamintojo specifinis) (naudojant Thermostat Mode CC)
• Leidžiamos tik SET (nustatymo) komandos.

Norėdamas sukurti įprastus tvarkaraščius, vartotojas turi nurodyti:

• Savaitės dieną,
• Pradžios laiką (valandą ir minutę),
• Trukmę,
• HEAT (šildymo) režimo temperatūros nustatymo tašką nuo 10 iki 30 °C (naudojant Thermostat Setpoint CC)
• Vieną iš veikimo režimų (naudojant Thermostat Mode CC):
• HEAT (šildymas) temperatūrai nustatyti,
• OFF (išjungta) ventiliui visiškai uždaryti,
• MANuFACTuRER SPECIFIC (gamintojo specifinis) ventiliui visiškai atidaryti.

PASTABA
Schedule CC Set (tvarkaraščio CC nustatymo) komandos naudingoji apkrova neturi būti didesnė nei 22 baitų riba, kitaip ji bus atmesta.

Avarinis tvarkaraštis

Avarinis tvarkaraštis yra specialus tvarkaraščio tipas su didžiausiu prioritetu; todėl jis pakeičia kitus tvarkaraščius.

Avarinis tvarkaraštis prasideda iškart po nustatymo ir trunka nurodytą laiką, tada jis pašalinamas ir atkuriamas dabartinis tvarkaraštis arba įprastas veikimas.

Norėdamas sukurti avarinį tvarkaraštį, vartotojas turi nurodyti:

• Pradžios laiką (PRADĖTI DABAR),
• Trukmę,
• HEAT (šildymo) režimo temperatūros nustatymo tašką nuo 10 iki 30 °C (naudojant Thermostat Setpoint CC)
• Vieną iš veikimo režimų (naudojant Thermostat Mode CC):
  • HEAT (šildymas) temperatūrai nustatyti,
  • OFF (išjungta) ventiliui visiškai uždaryti,
  • MANUFACTURER SPECIFIC (gamintojo specifinis) ventiliui visiškai atidaryti.

Avarinį režimą galima įjungti dviem būdais:

• Sukant rankenėlę, kai veikia įprastas tvarkaraštis. LED žiedas pulsuos su pasirinktu reguliavimu.
• Per valdiklį, sukuriant tvarkaraštį su ID, nustatytu 255, pradžios laiku, nustatytu NOW (dabar), ir trukme (minutėmis/valandomis/dienomis).

Norėdami išeiti iš avarinio režimo, 5 sekundes laikykite rankenėlę rankoje.

Z-Wave specifikacija

1 galinis įrenginys:
Generic Device Class: GENERIC_TYPE_THERMOSTAT
Specific Device Class: SPECIFIC_TYPE_THERMOSTAT_GENERAL_V2
Aprašymas: atstovauja termostatinę galvutę, leidžia nustatyti temperatūrą, tvarkaraščius ir patikrinti jos baterijos lygį.

2 galinis įrenginys:
Generic Device Class: GENERIC_TYPE_SENSOR_MULTILEVEL
Specific Device Class: SPECIFIC_TYPE_ROUTING_SENSOR_MULTILEVEL
Aprašymas: atstovauja temperatūros jutiklį:

• Papildomas temperatūros jutiklis suporuotas – praneša temperatūrą, išmatuotą papildomu jutikliu, ir jo baterijos lygį,
• Nėra suporuoto papildomo temperatūros jutiklio – praneša temperatūrą, išmatuotą įmontuotu jutikliu, ir galvutės baterijos lygį.

Atsakas į Basic Command Class:

Value (Reikšmė)	Action (Veiksmas)
0	Nustatyti OFF režimą (apsaugos nuo užšalimo funkcija)
99	Nustatyti HEAT režimą (paskutinė nustatyta temperatūra)
255	Nustatyti MANUFACTURER SPECIFIC režimą (vožtuvas visiškai atidarytas)

Association Command Class:
Įrenginys palaiko tik "Lifeline" ("Gelbėjimo linija") asociacijos grupę, kuri praneša apie įrenginio būseną ir leidžia priskirti tik vieną įrenginį (pagrindinį valdiklį pagal numatytuosius nustatymus).

Palaikomos Command Classes:

Command Class	Version	Secure
ZWAVEPLUS_INFO [0x5E]	V2
ASSOCIATION [0x85]	V2	YES
MULTI_CHANNEL_ASSOCIATION [0x8E]	V3	YES
BASIC [0x20]	V1	YES
APPLICATION_STATUS [0x22]	V1
THERMOSTAT_MODE [0x40]	V3	YES
THERMOSTAT_SETPOINT [0x43]	V3	YES
SCHEDULE [0x53]	V1	YES
TRANSPORT_SERVICE [0x55]	V2
ASSOCIATION_GRP_INFO [0x59]	V2	YES
DEVICE_RESET_LOCALLY [0x5A]	V1	YES
MULTI_CHANNEL [0x60]	V4	YES
SUPERVISION [0x6C]	V1	YES
NOTIFICATION [0x71]	V8	YES
MANUFACTURER_SPECIFIC [0x72]	V2	YES
POWERLEVEL [0x73]	V1	YES
PROTECTION [0x75]	V1	YES
FIRMWARE_UPDATE_MD [0x7A]	V4
BATTERY [0x80]	V1	YES
CLOCK [0x81]	V1	YES
VERSION [0x86]	V2	YES
SECURITY [0x98]	V1
SECURITY_2 [0x9F]	V1
CONFIGURATION [0x70]	V1	YES
CRC_16_ENCAP [0x56]	V1
SENSOR_MULTILEVEL [0x31]	V5	YES

Multichannel Command Class:

Command Class	Version	Secure
1 galinis įrenginys
ZWAVEPLUS_INFO [0x5E]	V2
ASSOCIATION [0x85]	V2	YES
MULTI_CHANNEL_ASSOCIATION [0x8E]	V3	YES
BASIC [0x20]	V1	YES
THERMOSTAT_MODE [0x40]	V3	YES
THERMOSTAT_SETPOINT [0x43]	V3	YES
SCHEDULE [0x53]	V1	YES
ASSOCIATION_GRP_INFO [0x59]	V2	YES
SUPERVISION [0x6C]	V1	YES
NOTIFICATION [0x71]	V8	YES
BATTERY [0x80]	V1	YES
CLOCK [0x81]	V1	YES
PROTECTION [0x75]	V1	YES
SECURITY [0x98]	V1
SECURITY_2 [0x9F]	V1
2 galinis įrenginys
ZWAVEPLUS_INFO [0x5E]	V2
ASSOCIATION [0x85]	V2	YES
MULTI_CHANNEL_ASSOCIATION [0x8E]	V3	YES
SENSOR_MULTILEvEL [0x31]	V5	YES
ASSOCIATION_GRP_INFO [0x59]	V2	YES
SUPERVISION [0x6C]	V1	YES
NOTIFICATION [0x71]	V8	YES
BATTERY [0x80]	V1	YES
SECURITY [0x98]	V1
SECURITY_2 [0x9F]	V1

Notification Command Class:
Įrenginys naudoja Notification Command Class, kad praneštų apie skirtingus įvykius valdikliui ("Lifeline" ("Gelbėjimo linija") grupė).

1 galinis įrenginys:

Notification Type (Pranešimo tipas)	Event (Įvykis)	Event Parameters (Įvykio parametrai)
Power Management [0x08]	Charge battery soon [0x0E] (Greitai įkraukite bateriją)
	Charge battery now! [0x0F] (Įkraukite bateriją dabar!)
	Battery is charging [0x0C] (Baterija įkraunama)
	Battery is fully charged [0x0D] (Baterija visiškai įkrauta)
System [0x09]	System Hardware Failure [0x03] (Sistemos aparatinės įrangos gedimas)	External sensor remove [0x02] (Išorinio jutiklio pašalinimas)
		Motor error [0x03] (Variklio klaida)
		Calibration error [0x04] (Kalibravimo klaida)

2 galinis įrenginys:

Notification Type (Pranešimo tipas)	Event (Įvykis)	Event Parameters (Įvykio parametrai)
Power Management [0x08]	Replace battery soon [0x0A] (Greitai pakeiskite bateriją)
	Replace battery now! [0x0B] (Pakeiskite bateriją dabar!)

Išplėstiniai parametrai

Įrenginys leidžia pritaikyti jo veikimą pagal vartotojo poreikius. Nustatymai yra prieinami FIBARO sąsajoje kaip paprastos parinktys, kurias galima pasirinkti pažymint atitinkamą langelį.

Norėdami konfigūruoti įrenginį (naudodami FIBARO Home Center valdiklį):

1. Eikite į Settings (Nustatymai)
2. Eikite į Devices (Įrenginiai).
3. Pasirinkite atitinkamą įrenginį iš sąrašo.
4. Pasirinkite skirtuką Parameters (Parametrai).
5. Pakeiskite pasirinktų parametrų reikšmes.
6. Išsaugokite pakeitimus.

BENDRIEJI NUSTATYMAI

1. Override Schedule duration (Grafiko trukmės atšaukimas)
   Šis parametras nustato "Override Schedule" (Grafiko atšaukimo) trukmę pasukus rankenėlę, kai aktyvus įprastas grafikas (nustatytas naudojant "Schedule CC").

Galimi nustatymai:	10-10 000 (minutėmis)
Numatytasis nustatymas:	240 (4h)	Parametro dydis:	4 [baitai]

PASTABA
Įvedus neteisingą parametro reikšmę, reikšmė nebus nustatyta ir bus pateiktas atsakymas "Application Rejected" (Programa atmesta) arba "Supervision CC" kadras (priklausomai nuo valdiklio).

2. Additional functions (Papildomos funkcijos)
   Šis parametras leidžia įjungti įvairias papildomas įrenginio funkcijas.

Galimi nustatymai:	1 (bitas 0) - atviro lango aptikimas (normalus) 2 (bitas 1) - atviro lango aptikimas (greitas) 4 (bitas 2) - padidinti imtuvo jautrumą (sutrumpina baterijos veikimo laiką) 8 (bitas 3) - LED indikacijos valdant nuotoliniu būdu 16 (bitas 4) - apsauga nuo "Full ON" (Visiškai įjungta) ir "Full OFF" (Visiškai išjungta) režimo nustatymo rankiniu būdu pasukant rankenėlę 32 (bitas 5) - įrenginys sumontuotas vertikalioje padėtyje 64 (bitas 6) - Saikingas reguliatoriaus elgesys (vietoj spartaus) 128 (bitas 7) - apverstas rankenėlės veikimas 256 (bitas 8) - šildymo terpės poreikio ataskaitos 512 (bitas 9) - šildymo sistemos gedimų aptikimas
Numatytasis nustatymas:	0	Parametro dydis:	4 [baitai]

PASTABA
Parametro 2 reikšmės gali būti kombinuojamos, pvz., 1+8=9 reiškia, kad įjungtas "Open Window Detector" (Atviro lango detektorius) ir LED indikacijos valdant nuotoliniu būdu.
Reikšmė 0 reiškia, kad joks nustatymas nėra aktyvus.

3. Additional functions status (READ-ONLY) (Papildomų funkcijų būsena (TIK SKAITYMUI))
   Šis parametras leidžia patikrinti skirtingų papildomų funkcijų būsenas.

Galimi nustatymai:	1 (bitas 0) - prijungtas ir veikia papildomas temperatūros jutiklis 2 (bitas 1) - aptiktas atviras langas 4 (bitas 2) - teikti šilumą, kad būtų palaikoma nustatyta temperatūra 8 (bitas 3) - netinkamai veikianti šildymo sistema (negalima pasiekti nustatytos temperatūros)
Numatytasis nustatymas:	0	Parametro dydis:	4 [baitai]

PASTABA
Parametro 3 reikšmės gali būti kombinuojamos, pvz., 1+2=3 reiškia, kad papildomas jutiklis veikia tinkamai ir buvo suaktyvintas atviro lango aptikimas.

Specifikacijos

Maitinimo šaltinis:	3.7v Li-Poly baterijų paketas (nekeičiamas)
Įkrovimo prievadas:	micro-uSB
Įkroviklio įtampa (nepridedamas):	5v DC (±5%)
Minimali įkroviklio srovė (nepridedamas):	0.5A
Darbinė temperatūra:	0–40°C
Laikymo temperatūra (budėjimo režimas)	-10–25°C
Maksimali vandens temperatūra:	90°C
Temperatūros matavimo tikslumas:	0.5°C (0–40°C diapazone)
Reguliatoriaus klasė:	1 tipo klasė
Įrenginio programinės įrangos klasė:	A klasė
Variklio apsauga:	Apsauga nuo impedanso
Pavaros veiksmas:	Linijinė kintamos padėties pavara
Valdymo paskirtis:	Veikimo valdymas
Valdymo konstrukcija:	Integruotas valdymas
Apsaugos laipsnis pagal korpusą:	IP20
Valdymo klasifikacija pagal apsaugą nuo elektros smūgio:	III klasė
Veiksmo tipas:	1 tipas
Valdymo užterštumo laipsnis:	2 užterštumo laipsnis
Nominali impulsinė įtampa:	330v (kai prijungtas prie uSB maitinimo šaltinio)
Matmenys (skersmuo x ilgis):	56 x 74 mm (be adapterio) 56 x 87 mm (su adapteriu)
ES direktyvos atitiktis:	RoHS 2011/65/Eu, RoHS 2015/863, RED 2014/53/Eu
Bendravimui su valdikliu:
Radijo protokolas:	Z-Wave (500 serijos lustas)
Radijo dažnių juostos:	868.0-868.6 MHz 869.7-870.0 MHz
Maksimali perdavimo galia:	6dBm
Bendravimui su papildomu jutikliu (FGBRS-001):
Radijo dažnių juosta:	2402-2480 MHz
Maksimali perdavimo galia:	7dBm

PASTABA
Įkroviklio tipas: įrenginys turi būti maitinamas iš šaltinio, sertifikuoto kaip "Limited Power Source" (LPS) (Riboto galingumo šaltinis), kaip apibrėžta IEC60950-1 2-ojo leidimo + Amd. 1 + Amd. 2 2.5 punkte.

SELV maitinimo šaltinis (uSB maitinimas) naudojamas tik akumuliatoriaus įkrovimui. Įrenginys nevaldo vožtuvo įkrovimo metu.

Atsisiųsti instrukciją

Čia galite atsisiųsti visą pdf instrukcijos versiją, kurioje gali būti papildomų saugos instrukcijų, garantijos informacijos, FCC taisyklių ir kt.

Atsisiųsti FIBARO FGT-001 - Šildymo reguliatoriaus vadovas

Prieinamos kalbos
