FIBARO FGT-001 - Manuali i Kontrolluesit të Nxehtësisë

Përshkrimi dhe veçoritë

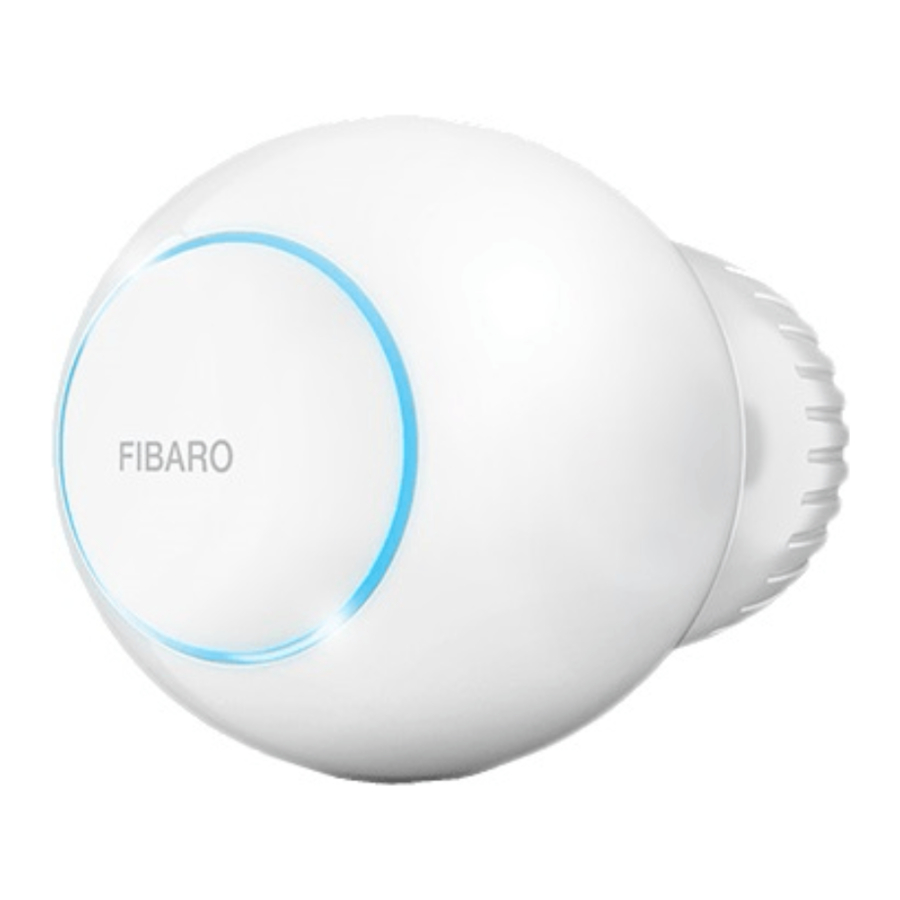

FIBARO Heat Controller është një kokë termostatike e kontrolluar nga distanca për të kontrolluar temperaturën në dhomën tuaj. Ai mat temperaturën dhe rregullon automatikisht nivelin e nxehtësisë.

Mund të montohet pa mjete në tre lloje valvulash termostatike të radiatorit.

Mund të krijoni orare përmes aplikacionit për të menaxhuar lehtësisht temperaturën gjatë gjithë javës.

Veçoritë kryesore të FIBARO Heat Controller:

• për t'u instaluar në tre lloje valvulash: M30 x 1.5, Danfoss RTD-N dhe Danfoss RA-N,
• i pajtueshëm me çdo kontrollues të certifikuar Z-Wave dhe Z-Wave Plus ,
• mbështet mënyrat e sigurisë së rrjetit Z-Wave: S0 me enkriptim AES-128 dhe S2 me enkriptim të bazuar në PRNG,
• bateri e integruar e rimbushur përmes portës standarde micro-uSB,
• instalim i lehtë - nuk kërkohen mjete,
• mund të përdorë një sensor të dedikuar temperature - FGBRS-001,
• mbështet oraret e ngrohjes,
• kalibrim automatik,
• funksion kundër ngrirjes,
• funksioni i pastrimit të skorieve,
• sustë sferike e pakufizuar rrotulluese për të vendosur temperaturën e dëshiruar.

FIBARO Heat Controller është një pajisje Z-Wave Plus plotësisht e pajtueshme.

SHËNIM
Kjo pajisje mund të përdoret me të gjitha pajisjet e certifikuara me certifikatën Z-Wave Plus dhe duhet të jetë e pajtueshme me pajisje të tilla të prodhuara nga prodhues të tjerë.

SHËNIM
Kontrolluesi Z-Wave duhet të mbështesë modalitetin e sigurisë Z-Wave në mënyrë që ta shfrytëzojë plotësisht produktin.

SHËNIM
Karikimi i parë mund të zgjasë deri në 3 orë.

Nëse përdorni një nga adaptorët, kontrolloni dy herë që të jetë montuar siç duhet. Duhet të klikojë kur e vendosni në valvul, mbajeni fort pas instalimit dhe mos e rrotulloni!

Nëse pajisja është instaluar në pozicion vertikal, vendosni bitin 5 në parametrin 2.

Mos e mbuloni ose mbështillni kokën termostatike.

Aktivizimi bazë

1. Lidheni karikuesin me portën micro-uSB për të karikuar pajisjen. Unaza LED do të pulsojë e kuqe nëse nuk është karikuar plotësisht; përndryshe, do të pulsojë jeshile.
   Nëse keni sensorin e temperaturës:
   1. përdorni një monedhë për të hapur kapakun e baterisë duke e rrotulluar në drejtim të kundërt të akrepave të orës.
   2. Hiqeni ngjitësin poshtë baterisë.
   3. përdorni një monedhë për të mbyllur kapakun e baterisë duke e rrotulluar në drejtim të akrepave të orës.
2. Shkëputeni karikuesin kur unaza LED pulson jeshile (pajisja është karikuar plotësisht).
3. Hiqeni kokën tuaj termostatike aktuale.

4. Në varësi të llojit të valvulës suaj termostatike:
5. Montoni pajisjen në valvul dhe shtrëngojeni duke e rrotulluar kapakun në drejtim të akrepave të orës.
6. Shtypni dhe mbani butonin për të paktën një sekondë (A) ose përdorni çelësin e përfshirë për të klikuar shpejt tre herë butonin (B).

7. Unaza LED do të fillojë të pulsojë blu.
   Nëse keni sensorin e temperaturës:
   1. Klikoni butonin në sensorin e temperaturës tani.

   2. Unaza LED në valvulën termostatike do të pulsojë jeshile 5 herë nëse lidhja ishte e suksesshme.

Nëse përdorni një nga adaptorët, kontrolloni dy herë që të jetë montuar siç duhet. Klikon kur vendoset në valvul, mbajeni fort pas instalimit dhe mos e rrotulloni!

Nëse pajisja është instaluar në pozicion vertikal, vendosni bitin 5 në parametrin 2.

Mos e mbuloni ose mbështillni kokën termostatike.

Shtimi në rrjetin Z-Wave

Shtimi (Përfshirja) - Mënyra e të mësuarit të pajisjes Z-Wave, duke lejuar shtimin e pajisjes në rrjetin ekzistues Z-Wave.
Për të shtuar pajisjen në rrjetin Z-Wave:

1. Sigurohuni që pajisja të jetë brenda rrezes së drejtpërdrejtë të kontrolluesit tuaj Z-Wave.
2. Vendoseni kontrolluesin kryesor në modalitetin e shtimit (sigurie/jo-sigurie) (shihni manualin e kontrolluesit)
3. Klikoni shpejt tre herë butonin në kokën termostatike (A) ose përdorni çelësin e përfshirë (B).

4. Unaza LED do të fillojë të pulsojë e bardhë.
5. Nëse po shtoni në modalitetin e vërtetuar S2, shkruani kodin PIN të pajisjes (pjesa e nënvizuar e çelësit publik në etiketë).
6. Prisni që procesi i shtimit të përfundojë.
7. Shtimi i suksesshëm do të konfirmohet nga kontrolluesi Z-Wave dhe ngjyra jeshile LED.

Heqja e pajisjes

Heqja (Përjashtimi) - Mënyra e të mësuarit të pajisjes Z-Wave, duke lejuar heqjen e pajisjes nga rrjeti ekzistues Z-Wave.
Për të hequr pajisjen nga rrjeti Z-Wave:

1. Sigurohuni që pajisja të jetë brenda rrezes së drejtpërdrejtë të kontrolluesit tuaj Z-Wave.
2. Vendoseni kontrolluesin kryesor në modalitetin e heqjes (shihni manualin e kontrolluesit).
3. Klikoni shpejt tre herë butonin në kokën termostatike (A) ose përdorni çelësin e përfshirë (B).
4. Unaza LED do të fillojë të pulsojë e bardhë.
5. Prisni që procesi i heqjes të përfundojë.
6. Heqja e suksesshme do të konfirmohet nga kontrolluesi Z-Wave dhe ngjyra e kuqe LED.

SHËNIM
Heqja e pajisjes nga rrjeti Z-Wave rikthen të gjithë parametrat e parazgjedhur të pajisjes.

Kontrollimi i temperaturës

Mund të vendosni temperaturën duke përdorur aplikacionin (10-30°C) ose drejtpërdrejt në pajisje (16-24°C).
Gjatë ndryshimit manual të temperaturës, ngjyra e unazës LED korrespondon me pikën e vendosur të temperaturës.

Për të kontrolluar dhe ndryshuar temperaturën në pajisje:

1. Afrojeni dorën tuaj pranë sferës.
2. Unaza LED do të:
   • Ndriçojë nëse temperatura është vendosur manualisht,
   • Pulsojë ngadalë nëse pajisja është në modalitetin e orarit,
   • Pulsojë shpejt nëse pajisja është në modalitetin e orarit të anashkalimit.

Me ngjyrë në varësi të temperaturës së vendosur:

3. Rrotulloni sferën në drejtim të kundërt të akrepave të orës për të ulur temperaturën ose rrotulloni në drejtim të akrepave të orës për të rritur temperaturën.

4. Hiqeni dorën nga sfera, pas 5 sekondash LED do të zbehet dhe temperatura e re do të vendoset.

SHËNIM
Nëse pajisja është aktualisht gjatë orarit normal, vendosja manuale e temperaturës do të vendosë Orarin e Anashkalimit (shihni "Orari i Anashkalimit")

Sensor shtesë i temperaturës

Pajisja mund të përdoret me një sensor shtesë të dedikuar të temperaturës (FGBRS-001) për të ofruar rregullimin më të mirë të temperaturës.

Duhet të vendoset në të njëjtën dhomë ose zonë ngrohjeje si koka termostatike, e cila do ta përdorë atë si pikë referimi për temperaturën e dhomës.

Përpara përdorimit, sensori duhet të çiftohet me kokën termostatike. Një kokë termostatike mund të çiftohet vetëm me një sensor, por një sensor mund të çiftohet me deri në tre koka termostatike.

Për të çiftuar FGBRS-001 me pajisjen:

1. Shtypni dhe mbani butonin në kokën termostatike (A) ose përdorni çelësin e përfshirë (B).

   Lëshojeni butonin kur të shihni ngjyrën blu LED
2. Klikoni butonin për të konfirmuar zgjedhjen, unaza LED do të fillojë të pulsojë blu.

3. Brenda 1 minute klikoni butonin në sensor.
4. Unaza LED në kokën termostatike do të ndriçojë jeshile për të konfirmuar çiftimin e suksesshëm.
5. Vendoseni sensorin në të njëjtën dhomë me kokën, jo më larg se 5 metra prej saj.

Për të hequr të gjitha kokat e çiftuara nga memoria e sensorit:

1. Shtypni dhe mbani butonin në sensor për 2 sekonda.
2. LED në sensor do të pulsojë 3 herë për të konfirmuar shkëputjen.

SHËNIM
FGBRS-001 është i vetmi sensor i pajtueshëm i temperaturës.

Ky produkt nuk është lodër. mbajeni larg fëmijëve dhe kafshëve!

Çmontimi i pajisjes

Përpara çmontimit, pajisja duhet të futet në Modalitetin e Gatishmërisë për të siguruar heqjen e sigurt. Shihni kapitullin "Modaliteti i Gatishmërisë" për më shumë informacion.

Për të çmontuar pajisjen:

1. Shtypni dhe mbani butonin (A) ose përdorni çelësin e përfshirë (B).

   Lëshojeni butonin kur të shihni ngjyrën ciane LED.
2. Klikoni butonin për të konfirmuar zgjedhjen.
3. Rrotulloni kapakun në drejtim të kundërt të akrepave të orës dhe hiqeni adaptorin nëse përdoret.
4. Ruajeni pajisjen në temperaturë: -10°C deri në 25°C.

Menu

Menu lejon kryerjen e veprimeve të rëndësishme të konfigurimit dhe mirëmbajtjes. Për të përdorur menunë:

1. Shtypni dhe mbani butonin (A) ose përdorni çelësin e përfshirë (B).

2. Lëshojeni butonin kur të shihni ngjyrën e dëshiruar LED:

3. Klikoni butonin për të konfirmuar zgjedhjen.

Mbrojtja lokale

Pasi të aktivizohet mbrojtja lokale, ndryshimi i temperaturës drejtpërdrejt në pajisje (duke e rrotulluar atë) nuk do të jetë i mundur.

Aktivizimi i mbrojtjes lokale rekomandohet nëse dëshironi të parandaloni ndryshimin e pavullnetshëm të temperaturës, p.sh. nga fëmijët.

Kur tentoni të ndryshoni temperaturën nëse është aktivizuar mbrojtja lokale:

• Pajisja nuk do të vendosë një temperaturë të re të synuar,
• Unaza LED do të pulsojë e kuqe 3 herë.

Për të ndryshuar temperaturën përdorni aplikacionin ose çaktivizoni mbrojtjen lokale.

Për të aktivizuar/çaktivizuar mbrojtjen lokale duke përdorur menunë: SHËNIM

1. Shtypni dhe mbani butonin (A) ose përdorni çelësin e përfshirë (B). Mbrojtja lokale mund të aktivizohet/çaktivizohet gjithashtu nga distanca përmes kontrolluesit Z-Wave.

   Lëshojeni butonin kur të shihni ngjyrën e kuqe të LED-it.
2. Klikoni butonin për të konfirmuar zgjedhjen.

SHËNIM
Mbrojtja lokale mund të aktivizohet/çaktivizohet gjithashtu nga distanca përmes kontrolluesit Z-Wave.

Kalibrimi i kokës

Kalibrimi i pajisjes me valvulën tuaj të radiatorit është i nevojshëm për të kontrolluar siç duhet temperaturën.

Kalibrimi kryhet:

• Automatikisht, pas 10 minutash nga ndezja nëse nuk është bërë asnjë veprim në pajisje (vetëm në instalimin e parë),
• Automatikisht, pas 10 minutash nga ndryshimi i fundit i gjendjes (vetëm në instalimin e parë),
• Manualmente, duke përdorur menunë (shih më poshtë).

Për të kryer kalibrimin duke përdorur menunë:

1. Shtypni dhe mbani butonin (A) ose përdorni çelësin e përfshirë (B).

   Lëshojeni butonin kur të shihni ngjyrën e bardhë të LED-it.
2. Klikoni butonin për të konfirmuar zgjedhjen.

SHËNIM
Kalibrimi nuk mund të kryhet gjatë karikimit të pajisjes.

Modaliteti Standby

Në Modalitetin Standby, pajisja është në gjendje gjumi të thellë duke lejuar çmontimin, transportimin e sigurt dhe konsumin e ulët të baterisë sa më shumë që të jetë e mundur.

Pajisja dërgohet në Modalitetin Standby. Duhet të karikohet plotësisht para përdorimit të parë.

Hyrja e pajisjes në Modalitetin Standby nuk do ta rivendosë pajisjen në gjendjen e fabrikës dhe as nuk do të rezultojë në humbjen e ndonjë të dhëne, por kalibrimi dhe çiftimi i sensorit (pas Standby të gjatë) humbet.

Ne rekomandojmë ççiftimin e sensorit të temperaturës përpara se ta vendosni pajisjen në Modalitetin Standby.

Për të hyrë në Modalitetin Standby:

1. Shtypni dhe mbani butonin (A) ose përdorni çelësin e përfshirë (B).

   Lëshojeni butonin kur të shihni ngjyrën cian të LED-it.
2. Klikoni butonin për të konfirmuar zgjedhjen.

Për të dalë nga Modaliteti Standby, klikoni butonin një herë, pajisja do të hyjë në procedurën e parë të instalimit.

Rivendosja e fabrikës

Procedura e rivendosjes lejon rikthimin e pajisjes në cilësimet e saj të fabrikës, që do të thotë se të gjitha informatat rreth rrjetit dhe konfigurimit të përdoruesit do të fshihen.

Për të kryer rivendosjen e fabrikës:

1. Shtypni dhe mbani butonin (A) ose përdorni çelësin e përfshirë (B).

   Lëshojeni butonin kur të shihni ngjyrën e verdhë të LED-it.
2. Klikoni butonin për të konfirmuar zgjedhjen.
3. Pasi të përfundojë rivendosja, pajisja do të vendoset në Modalitetin Standby.
   Klikoni butonin për ta aktivizuar përsëri.

SHËNIM
Rivendosja e pajisjes nuk është mënyra e rekomanduar për të hequr pajisjen nga rrjeti Z-Wave. përdorni procedurën e rivendosjes vetëm nëse kontrolluesi kryesor mungon ose nuk funksionon.

Testi i rrezes Z-Wave

Pajisja ka një tester të integruar të rrezes së kontrolluesit kryesor të rrjetit Z-Wave.

Për të kryer testin e rrezes:

1. Shtypni dhe mbani butonin (A) ose përdorni çelësin e përfshirë (B).

   Lëshojeni butonin kur të shihni ngjyrën magenta të LED-it.
2. Klikoni butonin për të konfirmuar zgjedhjen.
3. Unaza LED do të tregojë rrezen e rrjetit Z-Wave:
   Pulsim jeshil - pajisja tenton të krijojë një komunikim të drejtpërdrejtë me kontrolluesin kryesor. Nëse një tentativë e komunikimit të drejtpërdrejtë dështon, pajisja do të përpiqet të krijojë një komunikim të drejtuar, përmes moduleve të tjera, gjë që do të sinjalizohet nga treguesi vizual që pulson verdhë.
   Ndriçim jeshil - pajisja komunikon drejtpërdrejt me kontrolluesin kryesor.
   Pulsim i verdhë - pajisja përpiqet të krijojë një komunikim të drejtuar me kontrolluesin kryesor përmes moduleve të tjera (përsëritës).
   Ndriçim i verdhë - pajisja komunikon me kontrolluesin kryesor përmes moduleve të tjera. Pas 2 sekondash, pajisja do të tentojë sërish të krijojë një komunikim të drejtpërdrejtë me kontrolluesin kryesor, gjë që do të sinjalizohet me treguesin vizual që pulson jeshil.
   Pulsim magenta - pajisja komunikon në distancën maksimale të rrjetit Z-Wave. Nëse lidhja rezulton e suksesshme, ajo do të konfirmohet me një shkëlqim të verdhë. Nuk rekomandohet përdorimi i pajisjes në kufirin e rrezes.
   Ndriçim i kuq - pajisja nuk është në gjendje të lidhet me kontrolluesin kryesor drejtpërdrejt ose përmes një pajisjeje tjetër të rrjetit Z-Wave (përsëritës).
4. Për të dalë nga testi i rrezes Z-Wave, shtypni shkurtimisht butonin.

Bateria dhe karikimi

Pajisja është e pajisur me një paketë baterie litium-polimer të rikarikueshme që mund të karikohet përmes portës mikro-uSB duke përdorur një karikues standard 5v (nuk përfshihet).

Kur bateria është e ulët, unaza LED do të fillojë të pulsojë e kuqe. Pajisja do të raportojë gjithashtu statusin e ulët të baterisë së vet dhe sensorit të dedikuar të temperaturës (nëse është çiftuar) te kontrolluesi.

Pajisja nuk e vë në punë valvulën gjatë karikimit dhe mban pozicionin e fundit të valvulës.

Nëse bateria është shkarkuar, pajisja do ta hapë valvulën plotësisht për të lejuar çmontimin e lehtë.

Për të karikuar baterinë:

1. Lidheni karikuesin me portën mikro-uSB.
2. Gjatë karikimit, unaza LED do të pulsojë e kuqe dhe kontrolli i valvulës do të çaktivizohet.
3. Kur LED fillon të pulsojë jeshile, shkëputeni karikuesin.
4. Pajisja do të rivendosë funksionimin e saj të mëparshëm.

Sigurohuni që po përdorni karikues të certifikuar të Klasit II, të shënuar i cili përputhet me parametrat e specifikuar në manual.

Mos e lini pajisjen pa mbikëqyrje gjatë karikimit.

Vendoseni pajisjen në OFF (e bardhë) përpara se të karikoni ose çmontoni kokën termostatike nëse nuk është e mundur. i SHËNIM Mos përdorni kabllo më të gjata se 3 metra për karikimin e pajisjes.

Sigurohuni që pajisja të mos shkarkohet gjatë sezonit të ngrohjes ose mund të shkaktojë temperatura të larta!

Një gabim karikimi sinjalizohet nga një ngjyrë magenta që pulson.

Orari normal

Pajisja lejon krijimin e orareve të shumta të ngrohjes për të menaxhuar temperaturën në dhomë gjatë gjithë javës. Orari krijohet përmes ndërfaqes së kontrolluesit ose aplikacionit.

• Mund të krijohen deri në 253 orare normale.
• Sa më i ulët numri i ID-së së orarit, aq më i lartë prioriteti.
• Orari me prioritet më të lartë mbivendoset ato me prioritet më të ulët në rast të orareve që mbivendosen.
• Orari mund të çaktivizohet pa e fshirë atë.
• Orari lejon vendosjen e temperaturës së synuar për modalitetin HEAT (duke përdorur Thermostat Setpoint CC) dhe një nga modalitetet e funksionimit: HEAT, OFF ose MANUFACTURER SPECIFIC (duke përdorur Thermostat Mode CC)
• Lejohen vetëm komandat SET.

Për të krijuar orare normale, përdoruesi duhet të specifikojë:

• Dita e javës,
• Ora e fillimit (ora dhe minuta),
• Kohëzgjatja,
• Pika e temperaturës për modalitetin HEAT në intervalin 10-30°C (duke përdorur Thermostat Setpoint CC)
• Një nga modalitetet e funksionimit (duke përdorur Thermostat Mode CC):
• HEAT për vendosjen e temperaturës,
• OFF për valvulën e mbyllur plotësisht,
• MANuFACTuRER SPECIFIC për valvulën e hapur plotësisht.

SHËNIM
Ngarkesa e komandës Set CC e orarit nuk duhet të jetë më e madhe se kufiri prej 22 bajtesh, përndryshe do të refuzohet.

Anulimi i orarit

Anulimi i orarit është një lloj i veçantë orari me prioritetin më të lartë; kështu që ai mbivendos oraret e tjera.

Anulimi i orarit fillon menjëherë pas vendosjes dhe zgjat për kohën e specifikuar, pastaj hiqet dhe rikthehet orari aktual ose funksionimi normal.

Për të krijuar Anulimin e orarit, përdoruesi duhet të specifikojë:

• Ora e fillimit (FILLONI TANI),
• Kohëzgjatja,
• Pika e temperaturës për modalitetin HEAT në intervalin 10-30°C (duke përdorur Thermostat Setpoint CC)
• Një nga modalitetet e funksionimit (duke përdorur Thermostat Mode CC):
  • HEAT për vendosjen e temperaturës,
  • OFF për valvulën e mbyllur plotësisht,
  • MANUFACTURER SPECIFIC për valvulën e hapur plotësisht.

Modaliteti i anulimit mund të aktivizohet në dy mënyra:

• Duke e kthyer rrotulluesin, ndërsa orari normal është aktiv. Unaza LED do të pulsojë me rregullimin e zgjedhur.
• përmes kontrolluesit, duke krijuar orar me ID-në e vendosur 255, ora e fillimit e vendosur në NOW dhe kohëzgjatja (në minuta/orë/ditë).

Për të dalë nga Modaliteti i anulimit, kapni rrotulluesin me dorën tuaj për 5 sekonda.

Specifikimi i Z-Wave

Pika fundore 1:
Klasa e Përgjithshme e Pajisjes: GENERIC_TYPE_THERMOSTAT
Klasa Specifike e Pajisjes: SPECIFIC_TYPE_THERMOSTAT_GENERAL_V2
Përshkrimi: përfaqëson kokën termostatike, lejon caktimin e temperaturës, orareve dhe kontrollimin e nivelit të baterisë së saj.

Pika fundore 2:
Klasa e Përgjithshme e Pajisjes: GENERIC_TYPE_SENSOR_MULTILEVEL
Klasa Specifike e Pajisjes: SPECIFIC_TYPE_ROUTING_SENSOR_MULTILEVEL
Përshkrimi: përfaqëson sensorin e temperaturës:

• Sensor shtesë i temperaturës i çiftuar – raporton temperaturën e matur nga sensori shtesë dhe nivelin e baterisë së tij,
• Asnjë sensor shtesë i temperaturës i çiftuar – raporton temperaturën e matur nga sensori i integruar dhe niveli i baterisë së kokës.

Përgjigje ndaj Klasës Bazë të Komandës:

Vlera	Veprimi
0	Vendos modalitetin OFF (funksioni i shkrirjes)
99	Vendos modalitetin HEAT (temperatura e caktuar e fundit)
255	Vendos modalitetin SPECIFIK TË PRODHUESIT (valvula e hapur plotësisht)

Klasa e Komandës së Asociimit:
Pajisja mbështet vetëm grupin e asociimit "Lifeline" që raporton statusin e pajisjes dhe lejon caktimin e vetëm një pajisjeje (kontrolluesi kryesor si parazgjedhje).

Klasat e Mbështetura të Komandës:

Klasa e Komandës	Versioni	E Sigurt
ZWAVEPLUS_INFO [0x5E]	V2
ASSOCIATION [0x85]	V2	PO
MULTI_CHANNEL_ASSOCIATION [0x8E]	V3	PO
BASIC [0x20]	V1	PO
APPLICATION_STATUS [0x22]	V1
THERMOSTAT_MODE [0x40]	V3	PO
THERMOSTAT_SETPOINT [0x43]	V3	PO
SCHEDULE [0x53]	V1	PO
TRANSPORT_SERVICE [0x55]	V2
ASSOCIATION_GRP_INFO [0x59]	V2	PO
DEVICE_RESET_LOCALLY [0x5A]	V1	PO
MULTI_CHANNEL [0x60]	V4	PO
SUPERVISION [0x6C]	V1	PO
NOTIFICATION [0x71]	V8	PO
MANUFACTURER_SPECIFIC [0x72]	V2	PO
POWERLEVEL [0x73]	V1	PO
PROTECTION [0x75]	V1	PO
FIRMWARE_UPDATE_MD [0x7A]	V4
BATTERY [0x80]	V1	PO
CLOCK [0x81]	V1	PO
VERSION [0x86]	V2	PO
SECURITY [0x98]	V1
SECURITY_2 [0x9F]	V1
CONFIGURATION [0x70]	V1	PO
CRC_16_ENCAP [0x56]	V1
SENSOR_MULTILEVEL [0x31]	V5	PO

Klasa e Komandës Multichannel:

Klasa e Komandës	Versioni	E Sigurt
Pika fundore 1
ZWAVEPLUS_INFO [0x5E]	V2
ASSOCIATION [0x85]	V2	PO
MULTI_CHANNEL_ASSOCIATION [0x8E]	V3	PO
BASIC [0x20]	V1	PO
THERMOSTAT_MODE [0x40]	V3	PO
THERMOSTAT_SETPOINT [0x43]	V3	PO
SCHEDULE [0x53]	V1	PO
ASSOCIATION_GRP_INFO [0x59]	V2	PO
SUPERVISION [0x6C]	V1	PO
NOTIFICATION [0x71]	V8	PO
BATTERY [0x80]	V1	PO
CLOCK [0x81]	V1	PO
PROTECTION [0x75]	V1	PO
SECURITY [0x98]	V1
SECURITY_2 [0x9F]	V1
Pika fundore 2
ZWAVEPLUS_INFO [0x5E]	V2
ASSOCIATION [0x85]	V2	PO
MULTI_CHANNEL_ASSOCIATION [0x8E]	V3	PO
SENSOR_MULTILEvEL [0x31]	V5	PO
ASSOCIATION_GRP_INFO [0x59]	V2	PO
SUPERVISION [0x6C]	V1	PO
NOTIFICATION [0x71]	V8	PO
BATTERY [0x80]	V1	PO
SECURITY [0x98]	V1
SECURITY_2 [0x9F]	V1

Klasa e Komandës së Njoftimit:
Pajisja përdor Klasën e Komandës së Njoftimit për të raportuar ngjarje të ndryshme te kontrolluesi (grupi "Lifeline").

Pika fundore 1:

Lloji i Njoftimit	Ngjarja	Parametrat e Ngjarjes
Menaxhimi i Energjisë [0x08]	Kariko baterinë së shpejti [0x0E]
	Ngarko baterinë tani! [0x0F]
	Bateria po karikohet [0x0C]
	Bateria është e karikuar plotësisht [0x0D]
Sistemi [0x09]	Dështim i Hardware-it të Sistemit [0x03]	Hiq sensori i jashtëm [0x02]
		Gabim në motor [0x03]
		Gabim në kalibrim [0x04]

Pika fundore 2:

Lloji i Njoftimit	Ngjarja	Parametrat e Ngjarjes
Menaxhimi i Energjisë [0x08]	Zëvendëso baterinë së shpejti [0x0A]
	Zëvendëso baterinë tani! [0x0B]

Parametrat e avancuar

Pajisja lejon personalizimin e funksionimit të saj sipas nevojave të përdoruesit. Cilësimet janë të disponueshme në ndërfaqen FIBARO si opsione të thjeshta që mund të zgjidhen duke zgjedhur kutinë e duhur.

Për të konfiguruar pajisjen (duke përdorur kontrolluesin FIBARO Home Center):

1. Shkoni te Cilësimet
2. Shkoni te Pajisjet.
3. Zgjidhni pajisjen e duhur nga lista.
4. Zgjidhni skedën Parametrat.
5. Ndryshoni vlerat e parametrave të zgjedhur.
6. Ruani ndryshimet tuaja.

CILËSIMET E PËRGJITHSHME

1. Anashkalo kohëzgjatjen e planifikimit
   Ky parametër përcakton kohëzgjatjen e Anashkalimit të Planifikimit pasi të keni kthyer çelësin ndërsa planifikimi normal është aktiv (i vendosur nga Schedule CC).

Cilësimet e disponueshme:	10-10 000 (në minuta)
Cilësimi i parazgjedhur:	240 (4h)	Madhësia e parametrit:	4 [bytes]

SHËNIM
Futja e vlerës së pavlefshme të parametrit do të rezultojë në mos vendosjen e vlerës dhe përgjigjen me Application Rejected ose Supervision CC frame (në varësi të kontrolluesit).

2. Funksione shtesë
   Ky parametër lejon aktivizimin e funksioneve të ndryshme shtesë të pajisjes.

Cilësimet e disponueshme:	1 (bit 0) - zbulimi i dritares së hapur (normale) 2 (bit 1) - zbulimi i dritares së hapur (i shpejtë) 4 (bit 2) - rritja e ndjeshmërisë së marrësit (shkurton jetëgjatësinë e baterisë) 8 (bit 3) - tregues LED kur kontrollohet nga distanca 16 (bit 4) - mbrojtja nga vendosja e modalitetit Full ON dhe Full OFF duke e kthyer çelësin manualisht 32 (bit 5) - pajisja e montuar në pozicion vertikal 64 (bit 6) - Sjellje e moderuar e rregullatorit (në vend të së Shpejtë) 128 (bit 7) - funksionimi i përmbysur i çelësit 256 (bit 8) - raportet e kërkesës për mediumin e ngrohjes 512 (bit 9) - zbulimi i dështimeve të sistemit të ngrohjes
Cilësimi i parazgjedhur:	0	Madhësia e parametrit:	4 [bytes]

SHËNIM
Vlerat e parametrit 2 mund të kombinohen, p.sh. 1+8=9 do të thotë që Open Window Detector dhe treguesit LED kur kontrollohet nga distanca janë të aktivizuara.
Një vlerë 0 do të thotë që asnjë cilësim nuk është aktiv.

3. Statusi i funksioneve shtesë (VETËM LEXIM)
   Ky parametër lejon kontrollimin e statuseve të funksioneve të ndryshme shtesë.

Cilësimet e disponueshme:	1 (bit 0) - sensori opsional i temperaturës i lidhur dhe funksional 2 (bit 1) - dritare e hapur e zbuluar 4 (bit 2) - ofroni nxehtësi për të mbajtur temperaturën e vendosur 8 (bit 3) - sistem ngrohjeje që nuk funksionon (nuk mund të arrijë temperaturën e caktuar)
Cilësimi i parazgjedhur:	0	Madhësia e parametrit:	4 [bytes]

SHËNIM
Vlerat e parametrit 3 mund të kombinohen, p.sh. 1+2=3 do të thotë që sensori opsional funksionon siç duhet dhe zbulimi i dritares së hapur u aktivizua.

Specifikimet

Furnizimi me energji:	Pak bateri Li-Poly 3.7v (jo e zëvendësueshme)
Porti i karikimit:	micro-uSB
Tensioni i karikuesit (nuk përfshihet):	5v DC (±5%)
Rryma minimale e karikuesit (nuk përfshihet):	0.5A
Temperatura e funksionimit:	0–40°C
Temperatura e ruajtjes (modaliteti i gatishmërisë)	-10–25°C
Temperatura maksimale e ujit:	90°C
Saktësia e matjes së temperaturës:	0.5°C (brenda intervalit 0–40°C)
Klasa e rregullatorit:	Klasa e tipit 1
Klasa e firmuerit të pajisjes:	Shkalla A
Mbrojtja e motorit:	Mbrojtur nga impedanca
Veprimi i aktivizuesit:	Aktivizues pozicioni linear i ndryshueshëm
Goditja e aktivizuesit:	5mm
Qëllimi i kontrollit:	Kontrolli i funksionimit
Konstruksioni i kontrollit:	Kontroll i integruar
Shkalla e mbrojtjes nga rrethimi:	IP20
Klasifikimi i kontrollit sipas mbrojtjes nga goditja elektrike:	Klasa III
Lloji i veprimit:	lloji 1
Shkalla e ndotjes së kontrollit:	shkalla e ndotjes 2
Tensioni i vlerësuar i impulsit:	330v (kur lidhet me furnizimin me energji uSB)
Dimensionet (Diametri x Gjatësia):	56 x 74 mm (pa përshtatësin) 56 x 87 mm (me përshtatësin)
Pajtueshmëria me Direktivën e BE-së:	RoHS 2011/65/Eu, RoHS 2015/863, RED 2014/53/Eu
Për komunikim me kontrolluesin:
Protokolli i radios:	Z-Wave (çip i serisë 500)
Brezi i frekuencave radio:	868.0-868.6 MHz 869.7-870.0 MHz
Fuqia maksimale e transmetimit:	6dBm
Për komunikim me sensorin shtesë (FGBRS-001):
Brezi i frekuencës radio:	2402-2480 MHz
Fuqia maksimale e transmetimit:	7dBm

SHËNIM
Lloji i karikuesit: njësia duhet të furnizohet nga një burim i certifikuar si Burim i Kufizuar i Energjisë (LPS) siç përcaktohet në nenin 2.5 të IEC60950-1 botimi i 2-të + Amd. 1 + Amd. 2.

Furnizimi me energji SELV (furnizimi uSB) përdoret vetëm për karikimin e baterisë. Pajisja nuk e funksionon valvulën gjatë karikimit.

Shkarko manual

Këtu mund të shkarkoni versionin e plotë pdf të manualit, ai mund të përmbajë udhëzime shtesë sigurie, informacione garancioni, rregulla FCC, etj.

Shkarko FIBARO FGT-001 - Manuali i Kontrolluesit të Nxehtësisë

Gjuhët e disponueshme
