FIBARO FGT-001 - Panduan Pengontrol Panas

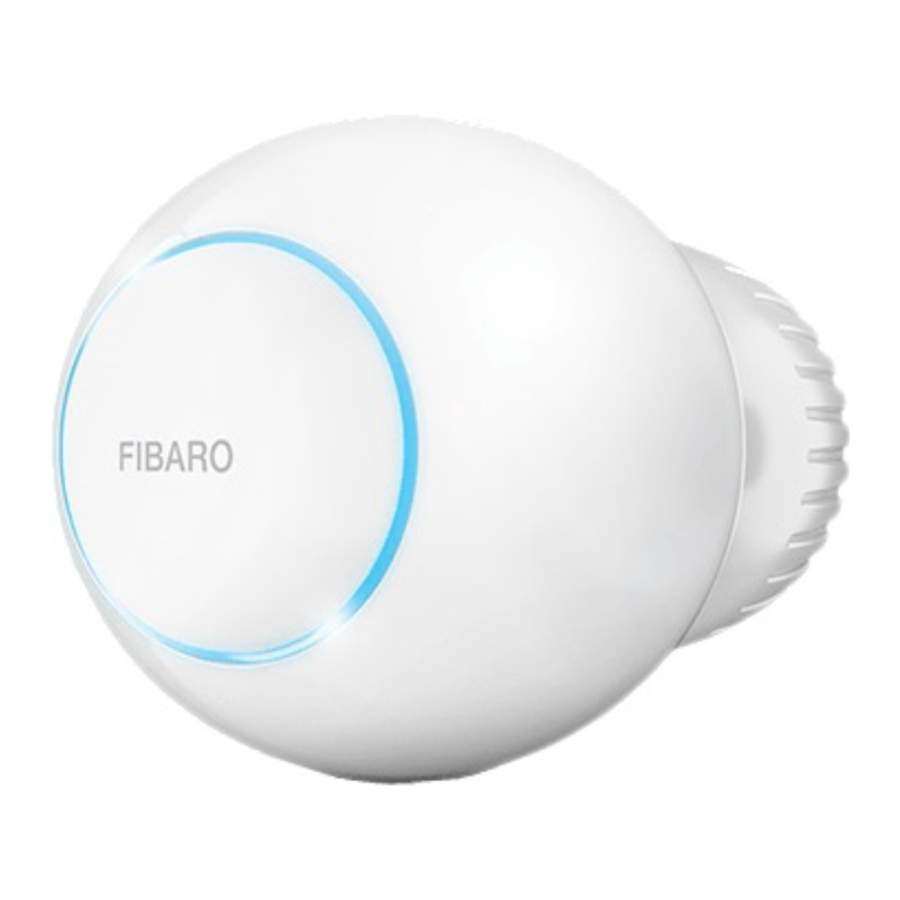

Deskripsi dan fitur

FIBARO Heat Controller adalah kepala termostatik yang dikendalikan dari jarak jauh untuk mengontrol suhu di ruangan Anda. Alat ini mengukur suhu dan secara otomatis menyesuaikan tingkat panas.

Alat ini dapat dipasang tanpa alat pada tiga jenis katup radiator termostatik.

Anda dapat membuat jadwal melalui aplikasi untuk mengelola suhu dengan mudah sepanjang minggu.

Fitur utama FIBARO Heat Controller:

• untuk dipasang pada tiga jenis katup: M30 x 1.5, Danfoss RTD-N dan Danfoss RA-N,
• kompatibel dengan Pengontrol Z-Wave dan Z-Wave Plus bersertifikat apa pun,
• mendukung Mode Keamanan jaringan Z-Wave: S0 dengan enkripsi AES-128 dan S2 dengan enkripsi berbasis PRNG,
• baterai internal diisi ulang melalui port micro-uSB standar,
• pemasangan mudah - tidak memerlukan alat,
• dapat menggunakan sensor suhu khusus - FGBRS-001,
• mendukung jadwal pemanasan,
• kalibrasi otomatis,
• fungsi anti-beku,
• fungsi kerak,
• kenop bola putar tanpa batas untuk mengatur suhu yang diinginkan.

FIBARO Heat Controller adalah perangkat Z-Wave Plus yang sepenuhnya kompatibel.

CATATAN
Perangkat ini dapat digunakan dengan semua perangkat yang disertifikasi dengan sertifikat Z-Wave Plus dan harus kompatibel dengan perangkat tersebut yang diproduksi oleh produsen lain.

CATATAN
Pengontrol Z-Wave harus mendukung Mode Keamanan Z-Wave untuk memanfaatkan produk sepenuhnya.

CATATAN
Pengisian daya pertama kali dapat memakan waktu hingga 3 jam.

Jika Anda menggunakan salah satu adaptor, periksa kembali apakah adaptor tersebut terpasang dengan benar. Seharusnya berbunyi klik saat dipasang pada katup, terpasang erat setelah dipasang, dan tidak berputar!

Jika perangkat dipasang dalam posisi vertikal, atur bit 5 di parameter 2.

Jangan menutupi atau menudungi kepala termostatik.

Aktivasi dasar

1. Sambungkan pengisi daya ke port micro-uSB untuk mengisi daya perangkat. Cincin LED akan berdenyut merah jika tidak terisi penuh; jika tidak, cincin akan berdenyut hijau.
   Jika Anda memiliki sensor suhu:
   1. gunakan koin untuk membuka penutup baterai dengan memutarnya berlawanan arah jarum jam.
   2. Lepaskan stiker di bawah baterai.
   3. gunakan koin untuk menutup penutup baterai dengan memutarnya searah jarum jam.
2. Lepaskan pengisi daya saat cincin LED berdenyut hijau (perangkat terisi penuh).
3. Lepaskan kepala termostatik Anda saat ini.

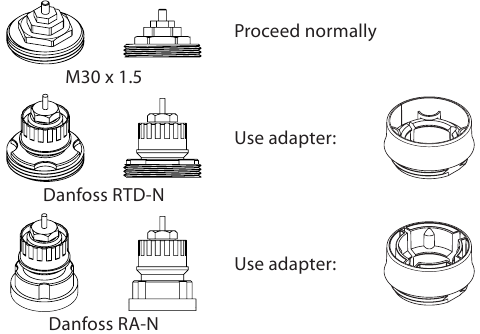

4. Tergantung pada jenis katup termostatik Anda:
5. Pasang perangkat pada katup dan kencangkan dengan memutar tutupnya searah jarum jam.

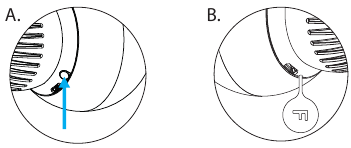

6. Tekan dan tahan tombol setidaknya selama satu detik (A) atau gunakan kunci yang disertakan untuk dengan cepat mengeklik tombol tiga kali (B).

7. Cincin LED akan mulai berkedip biru.
   Jika Anda memiliki sensor suhu:
   1. Klik tombol pada sensor suhu sekarang.

   2. Cincin LED pada katup termostatik akan berkedip hijau 5 kali jika koneksi berhasil.

Jika Anda menggunakan salah satu adaptor, periksa kembali apakah adaptor tersebut terpasang dengan benar. Seharusnya berbunyi klik saat dipasang pada katup, terpasang erat setelah dipasang, dan tidak berputar!

Jika perangkat dipasang dalam posisi vertikal, atur bit 5 di parameter 2.

Jangan menutupi atau menudungi kepala termostatik.

Menambahkan ke jaringan Z-Wave

Menambahkan (Inklusi) - Mode pembelajaran perangkat Z-Wave, yang memungkinkan untuk menambahkan perangkat ke jaringan Z-Wave yang ada.
Untuk menambahkan perangkat ke jaringan Z-Wave:

1. Pastikan perangkat berada dalam jangkauan langsung pengontrol Z-Wave Anda.
2. Atur pengontrol utama ke mode penambahan (keamanan/non-keamanan) (lihat manual pengontrol)

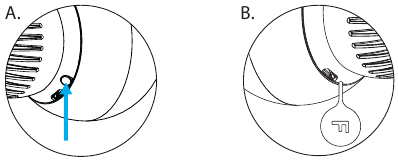

3. Klik tiga kali dengan cepat tombol pada kepala termostatik (A) atau gunakan kunci yang disertakan (B).

4. Cincin LED akan mulai berkedip putih.
5. Jika Anda menambahkan dalam mode terotentikasi S2, ketikkan kode pin perangkat (bagian yang digarisbawahi dari kunci publik pada label).
6. Tunggu hingga proses penambahan selesai.
7. Penambahan yang berhasil akan dikonfirmasi oleh pengontrol Z-Wave dan warna LED hijau.

Melepas perangkat

Melepas (Eksklusi) - Mode pembelajaran perangkat Z-Wave, yang memungkinkan untuk melepas perangkat dari jaringan Z-Wave yang ada.
Untuk melepas perangkat dari jaringan Z-Wave:

1. Pastikan perangkat berada dalam jangkauan langsung pengontrol Z-Wave Anda.
2. Atur pengontrol utama ke mode pelepasan (lihat manual pengontrol).
3. Klik tiga kali dengan cepat tombol pada kepala termostatik (A) atau gunakan kunci yang disertakan (B).
4. Cincin LED akan mulai berkedip putih.
5. Tunggu hingga proses pelepasan selesai.
6. Pelepasan yang berhasil akan dikonfirmasi oleh pengontrol Z-Wave dan warna LED merah.

CATATAN
Melepas perangkat dari jaringan Z-Wave akan memulihkan semua parameter default perangkat.

Mengontrol suhu

Anda dapat mengatur suhu menggunakan aplikasi (10-30°C) atau langsung pada perangkat (16-24°C).
Selama perubahan suhu manual, warna cincin LED sesuai dengan titik pengaturan suhu.

Untuk memeriksa dan mengubah suhu pada perangkat:

1. Dekatkan tangan Anda ke bola.
2. Cincin LED akan:
   • Menyala jika suhu diatur secara manual,
   • Berdenyut perlahan jika perangkat dalam mode jadwal,
   • Berdenyut dengan cepat jika perangkat dalam mode jadwal penggantian.

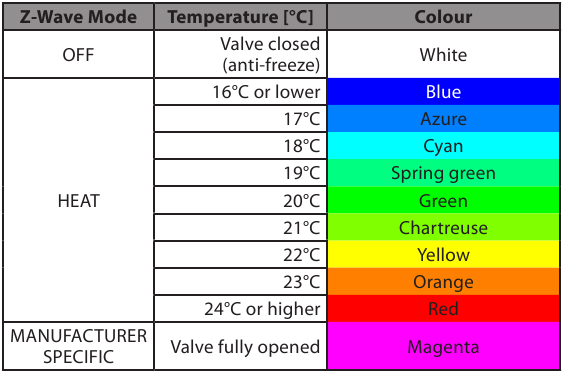

Dengan warna tergantung pada suhu yang diatur:

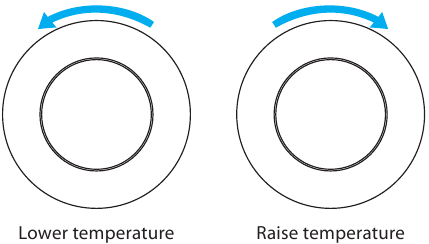

3. Putar bola berlawanan arah jarum jam untuk menurunkan suhu atau putar searah jarum jam untuk menaikkan suhu.

4. Jauhkan tangan dari bola, setelah 5 detik LED akan memudar dan suhu baru akan diatur.

CATATAN
Jika perangkat saat ini sedang dalam jadwal normal, mengatur suhu secara manual akan mengatur Jadwal Penggantian (lihat "Jadwal Penggantian")

Sensor suhu tambahan

Perangkat dapat digunakan dengan sensor suhu tambahan khusus (FGBRS-001) untuk memberikan pengaturan suhu terbaik.

Sensor ini harus ditempatkan di ruangan atau zona pemanas yang sama dengan kepala termostatik yang akan menggunakannya sebagai titik referensi untuk suhu ruangan.

Sebelum digunakan, sensor harus dipasangkan dengan kepala termostatik. Satu kepala termostatik hanya dapat dipasangkan dengan satu sensor, tetapi satu sensor dapat dipasangkan dengan hingga tiga kepala termostatik.

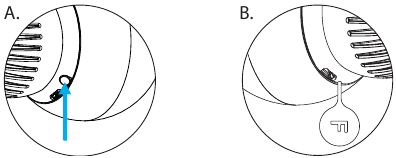

Untuk memasangkan FGBRS-001 dengan perangkat:

1. Tekan dan tahan tombol pada kepala termostatik (A) atau gunakan kunci yang disertakan (B).

   Lepaskan tombol saat Anda melihat warna LED biru
2. Klik tombol untuk mengonfirmasi pilihan, cincin LED akan mulai berkedip biru.

3. Dalam 1 menit, klik tombol pada sensor.
4. Cincin LED pada kepala termostatik akan menyala hijau untuk mengonfirmasi pemasangan yang berhasil.
5. Tempatkan sensor di ruangan yang sama dengan kepala, tidak lebih dari 5 meter darinya.

Untuk melepas semua kepala yang dipasangkan dari memori sensor:

1. Tekan dan tahan tombol pada sensor selama 2 detik.
2. LED pada sensor akan berkedip 3 kali untuk mengonfirmasi pelepasan.

CATATAN
FGBRS-001 adalah satu-satunya sensor suhu yang kompatibel.

Produk ini bukan mainan. jauhkan dari anak-anak dan hewan!

Melepas perangkat

Sebelum melepas, perangkat harus dimasukkan ke Mode Siaga untuk memastikan pelepasan yang aman. Lihat bab „Mode Siaga" untuk informasi lebih lanjut.

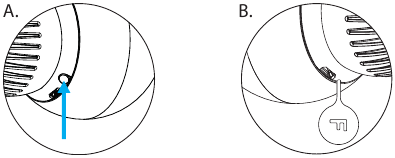

Untuk melepas perangkat:

1. Tekan dan tahan tombol (A) atau gunakan kunci yang disertakan (B).

   Lepaskan tombol saat Anda melihat warna LED cyan.
2. Klik tombol untuk mengonfirmasi pilihan.
3. Putar tutupnya berlawanan arah jarum jam dan lepaskan adaptor jika digunakan.
4. Simpan perangkat dalam suhu: -10°C hingga 25°C.

Menu

Menu memungkinkan untuk melakukan konfigurasi penting dan tindakan pemeliharaan. Untuk menggunakan menu:

1. Tekan dan tahan tombol (A) atau gunakan kunci yang disertakan (B).

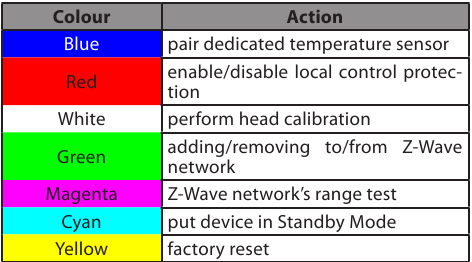

2. Lepaskan tombol saat Anda melihat warna LED yang diinginkan:

3. Klik tombol untuk mengonfirmasi pilihan.

Perlindungan Lokal

Setelah mengaktifkan perlindungan lokal, mengubah suhu secara langsung pada perangkat (dengan memutarnya) tidak akan mungkin.

Mengaktifkan perlindungan lokal disarankan jika Anda ingin mencegah perubahan suhu yang tidak disengaja, misalnya oleh anak-anak.

Saat mencoba mengubah suhu jika perlindungan lokal diaktifkan:

• Perangkat tidak akan mengatur suhu target baru,
• Cincin LED akan berkedip merah 3 kali.

Untuk mengubah suhu, gunakan aplikasi atau nonaktifkan perlindungan lokal.

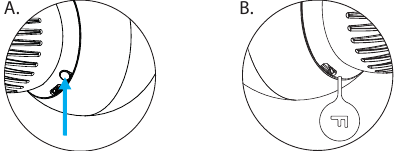

Untuk mengaktifkan/menonaktifkan perlindungan lokal menggunakan menu: CATATAN

1. Tekan dan tahan tombol (A) atau gunakan kunci yang disertakan (B). Perlindungan lokal juga dapat diaktifkan/dinonaktifkan dari jarak jauh melalui pengontrol Z-Wave.

   Lepaskan tombol saat Anda melihat warna LED merah.
2. Klik tombol untuk mengonfirmasi pilihan.

CATATAN
Perlindungan lokal juga dapat diaktifkan/dinonaktifkan dari jarak jauh melalui pengontrol Z-Wave.

Kalibrasi Kepala

Mengalibrasi perangkat ke katup radiator Anda diperlukan untuk mengontrol suhu dengan benar.

Kalibrasi dilakukan:

• Secara otomatis, setelah 10 menit dari penyalaan jika tidak ada operasi pada perangkat yang telah dilakukan (hanya pada instalasi pertama),
• Secara otomatis, setelah 10 menit dari perubahan status terakhir (hanya pada instalasi pertama),
• Secara manual, menggunakan menu (lihat di bawah).

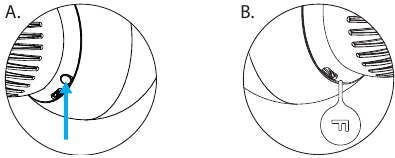

Untuk melakukan kalibrasi menggunakan menu:

1. Tekan dan tahan tombol (A) atau gunakan kunci yang disertakan (B).

   Lepaskan tombol saat Anda melihat warna LED putih.
2. Klik tombol untuk mengonfirmasi pilihan.

CATATAN
Kalibrasi tidak dapat dilakukan saat perangkat sedang diisi daya.

Mode Siaga

Dalam Mode Siaga, perangkat berada dalam kondisi tidur nyenyak yang memungkinkan pelepasan, pengangkutan yang aman, dan konsumsi baterai serendah mungkin.

Perangkat dikirim dalam Mode Siaga. Sebaiknya diisi penuh sebelum digunakan pertama kali.

Memasukkan perangkat ke Mode Siaga tidak akan mengatur ulang pabrik perangkat juga tidak akan mengakibatkan kehilangan data apa pun, tetapi kalibrasi dan pemasangan sensor (setelah Siaga lama) akan hilang.

Kami menyarankan untuk melepaskan sensor suhu sebelum menempatkan perangkat ke Mode Siaga.

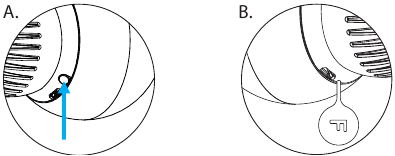

Untuk masuk ke Mode Siaga:

1. Tekan dan tahan tombol (A) atau gunakan kunci yang disertakan (B).

   Lepaskan tombol saat Anda melihat warna LED cyan.
2. Klik tombol untuk mengonfirmasi pilihan.

Untuk keluar dari Mode Siaga, klik tombol sekali, perangkat akan masuk ke prosedur instalasi pertama.

Reset pabrik

Prosedur reset memungkinkan untuk mengembalikan perangkat ke pengaturan pabriknya, yang berarti semua informasi tentang jaringan dan konfigurasi pengguna akan dihapus.

Untuk melakukan reset pabrik:

1. Tekan dan tahan tombol (A) atau gunakan kunci yang disertakan (B).

   Lepaskan tombol saat Anda melihat warna LED kuning.
2. Klik tombol untuk mengonfirmasi pilihan.
3. Setelah menyelesaikan pengaturan ulang, perangkat akan dimasukkan ke Mode Siaga.
   Klik tombol untuk mengaktifkannya kembali.

CATATAN
Mereset perangkat bukanlah cara yang disarankan untuk menghapus perangkat dari jaringan Z-Wave. gunakan prosedur reset hanya jika pengontrol utama hilang atau tidak berfungsi.

Uji jangkauan Z-Wave

Perangkat memiliki penguji jangkauan pengontrol utama jaringan Z-Wave bawaan.

Untuk melakukan uji jangkauan:

1. Tekan dan tahan tombol (A) atau gunakan kunci yang disertakan (B).

   Lepaskan tombol saat Anda melihat warna LED magenta.
2. Klik tombol untuk mengonfirmasi pilihan.
3. Cincin LED akan menunjukkan jangkauan jaringan Z-Wave:
   Berdenyut hijau - perangkat mencoba membuat komunikasi langsung dengan pengontrol utama. Jika upaya komunikasi langsung gagal, perangkat akan mencoba membuat komunikasi yang dialihkan, melalui modul lain, yang akan ditandai dengan indikator visual berdenyut kuning.
   Menyala hijau - perangkat berkomunikasi dengan pengontrol utama secara langsung.
   Berdenyut kuning - perangkat mencoba membuat komunikasi yang dialihkan dengan pengontrol utama melalui modul lain (repeater).
   Menyala kuning - perangkat berkomunikasi dengan pengontrol utama melalui modul lain. Setelah 2 detik, perangkat akan mencoba kembali untuk membuat komunikasi langsung dengan pengontrol utama, yang akan ditandai dengan indikator visual berdenyut hijau.
   Berdenyut magenta - perangkat berkomunikasi pada jarak maksimum jaringan Z-Wave. Jika koneksi terbukti berhasil, itu akan dikonfirmasi dengan cahaya kuning. Tidak disarankan untuk menggunakan perangkat pada batas jangkauan.
   Menyala merah - perangkat tidak dapat terhubung ke pengontrol utama secara langsung atau melalui perangkat jaringan Z-Wave lain (repeater).
4. Untuk keluar dari uji jangkauan Z-Wave, tekan tombol sebentar.

Baterai dan pengisian daya

Perangkat ini dilengkapi dengan paket baterai lithium-polymer yang dapat diisi ulang yang dapat diisi daya melalui port micro-uSB menggunakan pengisi daya 5v standar (tidak disertakan).

Ketika baterai lemah, cincin LED akan mulai berkedip merah. Perangkat juga akan melaporkan status baterai lemah dari dirinya sendiri dan sensor suhu khusus (jika dipasangkan) ke pengontrol.

Perangkat tidak mengoperasikan katup selama pengisian daya dan mempertahankan posisi katup terakhir.

Jika baterai habis, perangkat akan membuka katup sepenuhnya untuk memungkinkan pelepasan yang mudah.

Untuk mengisi daya baterai:

1. Hubungkan pengisi daya ke port micro-uSB.
2. Selama pengisian daya, cincin LED akan berdenyut merah dan kontrol katup akan dinonaktifkan.
3. Ketika LED mulai berdenyut hijau, lepaskan pengisi daya.
4. Perangkat akan memulihkan operasi sebelumnya.

Pastikan Anda menggunakan pengisi daya Bersertifikat Kelas II, bertanda yang sesuai dengan parameter yang ditentukan dalam manual.

Jangan tinggalkan perangkat tanpa pengawasan saat mengisi daya.

Setel perangkat ke OFF (putih) sebelum mengisi daya atau lepaskan kepala termostatik jika tidak memungkinkan. i CATATAN Jangan gunakan kabel yang lebih panjang dari 3 meter untuk mengisi daya perangkat.

Pastikan perangkat tidak habis selama musim pemanasan atau dapat menyebabkan suhu tinggi!

Kesalahan pengisian daya ditandai dengan warna magenta yang berkedip.

Jadwal Normal

Perangkat ini memungkinkan untuk membuat beberapa jadwal pemanasan untuk mengatur suhu di ruangan sepanjang minggu. Jadwal dibuat melalui antarmuka pengontrol atau aplikasi.

• Hingga 253 jadwal normal dapat dibuat.
• Semakin rendah nomor ID jadwal, semakin tinggi prioritasnya.
• Jadwal dengan prioritas lebih tinggi mengesampingkan jadwal dengan prioritas lebih rendah jika jadwal tumpang tindih.
• Jadwal dapat dinonaktifkan tanpa menghapusnya.
• Jadwal memungkinkan untuk mengatur suhu target untuk mode HEAT (menggunakan Thermostat Setpoint CC) dan salah satu mode operasi: HEAT, OFF, atau MANUFACTURER SPECIFIC (menggunakan Thermostat Mode CC)
• Hanya perintah SET yang diizinkan.

Untuk membuat jadwal normal, pengguna harus menentukan:

• Hari dalam seminggu,
• Waktu mulai (jam dan menit),
• Durasi,
• Setpoint Suhu untuk mode HEAT dalam rentang 10-30°C (menggunakan Thermostat Setpoint CC)
• Salah satu mode operasi (menggunakan Thermostat Mode CC):
• HEAT untuk mengatur suhu,
• OFF untuk katup tertutup sepenuhnya,
• MANuFACTuRER SPECIFIC untuk katup terbuka sepenuhnya.

CATATAN
Muatan perintah Atur Schedule CC tidak boleh lebih besar dari batas 22 byte atau akan ditolak.

Jadwal Penggantian

Jadwal Penggantian adalah jadwal jenis khusus dengan prioritas tertinggi; dengan demikian ia mengesampingkan jadwal lain.

Jadwal Penggantian dimulai tepat setelah pengaturan dan berlangsung selama waktu yang ditentukan, kemudian dihapus dan jadwal saat ini atau operasi normal dipulihkan.

Untuk membuat Jadwal Penggantian, pengguna harus menentukan:

• Waktu mulai (MULAI SEKARANG),
• Durasi,
• Setpoint Suhu untuk mode HEAT dalam rentang 10-30°C (menggunakan Thermostat Setpoint CC)
• Salah satu mode operasi (menggunakan Thermostat Mode CC):
  • HEAT untuk mengatur suhu,
  • OFF untuk katup tertutup sepenuhnya,
  • MANUFACTURER SPECIFIC untuk katup terbuka sepenuhnya.

Mode Penggantian dapat diaktifkan dalam dua cara:

• Dengan memutar kenop, saat jadwal normal aktif. Cincin LED akan berdenyut dengan penyesuaian yang dipilih.
• melalui pengontrol, dengan membuat jadwal dengan ID yang diatur 255, waktu mulai diatur ke SEKARANG dan durasi (dalam menit/jam/hari).

Untuk keluar dari Mode Penggantian, pegang kenop dengan tangan Anda selama 5 detik.

Spesifikasi Z-Wave

Endpoint 1:
Generic Device Class: GENERIC_TYPE_THERMOSTAT
Specific Device Class: SPECIFIC_TYPE_THERMOSTAT_GENERAL_V2
Description: mewakili kepala termostatik, memungkinkan untuk mengatur suhu, jadwal, dan memeriksa level baterainya.

Endpoint 2:
Generic Device Class: GENERIC_TYPE_SENSOR_MULTILEVEL
Specific Device Class: SPECIFIC_TYPE_ROUTING_SENSOR_MULTILEVEL
Description: mewakili sensor suhu:

• Sensor suhu tambahan dipasangkan – melaporkan suhu yang diukur oleh sensor tambahan dan level baterainya,
• Tidak ada sensor suhu tambahan dipasangkan – melaporkan suhu yang diukur oleh sensor bawaan dan level baterai kepala.

Respons terhadap Basic Command Class:

Nilai	Aksi
0	Mengatur mode OFF (fungsi anti-beku)
99	Mengatur mode HEAT (suhu yang terakhir diatur)
255	Mengatur mode MANUFACTURER SPECIFIC (katup terbuka penuh)

Association Command Class:
Perangkat hanya mendukung grup asosiasi "Lifeline" yang melaporkan status perangkat dan memungkinkan untuk menetapkan hanya satu perangkat (pengontrol utama secara default).

Supported Command Classes:

Command Class	Versi	Aman
ZWAVEPLUS_INFO [0x5E]	V2
ASSOCIATION [0x85]	V2	YES
MULTI_CHANNEL_ASSOCIATION [0x8E]	V3	YES
BASIC [0x20]	V1	YES
APPLICATION_STATUS [0x22]	V1
THERMOSTAT_MODE [0x40]	V3	YES
THERMOSTAT_SETPOINT [0x43]	V3	YES
SCHEDULE [0x53]	V1	YES
TRANSPORT_SERVICE [0x55]	V2
ASSOCIATION_GRP_INFO [0x59]	V2	YES
DEVICE_RESET_LOCALLY [0x5A]	V1	YES
MULTI_CHANNEL [0x60]	V4	YES
SUPERVISION [0x6C]	V1	YES
NOTIFICATION [0x71]	V8	YES
MANUFACTURER_SPECIFIC [0x72]	V2	YES
POWERLEVEL [0x73]	V1	YES
PROTECTION [0x75]	V1	YES
FIRMWARE_UPDATE_MD [0x7A]	V4
BATTERY [0x80]	V1	YES
CLOCK [0x81]	V1	YES
VERSION [0x86]	V2	YES
SECURITY [0x98]	V1
SECURITY_2 [0x9F]	V1
CONFIGURATION [0x70]	V1	YES
CRC_16_ENCAP [0x56]	V1
SENSOR_MULTILEVEL [0x31]	V5	YES

Multichannel Command Class:

Command Class	Versi	Aman
Endpoint 1
ZWAVEPLUS_INFO [0x5E]	V2
ASSOCIATION [0x85]	V2	YES
MULTI_CHANNEL_ASSOCIATION [0x8E]	V3	YES
BASIC [0x20]	V1	YES
THERMOSTAT_MODE [0x40]	V3	YES
THERMOSTAT_SETPOINT [0x43]	V3	YES
SCHEDULE [0x53]	V1	YES
ASSOCIATION_GRP_INFO [0x59]	V2	YES
SUPERVISION [0x6C]	V1	YES
NOTIFICATION [0x71]	V8	YES
BATTERY [0x80]	V1	YES
CLOCK [0x81]	V1	YES
PROTECTION [0x75]	V1	YES
SECURITY [0x98]	V1
SECURITY_2 [0x9F]	V1
Endpoint 2
ZWAVEPLUS_INFO [0x5E]	V2
ASSOCIATION [0x85]	V2	YES
MULTI_CHANNEL_ASSOCIATION [0x8E]	V3	YES
SENSOR_MULTILEvEL [0x31]	V5	YES
ASSOCIATION_GRP_INFO [0x59]	V2	YES
SUPERVISION [0x6C]	V1	YES
NOTIFICATION [0x71]	V8	YES
BATTERY [0x80]	V1	YES
SECURITY [0x98]	V1
SECURITY_2 [0x9F]	V1

Notification Command Class:
Perangkat menggunakan Notification Command Class untuk melaporkan berbagai peristiwa ke pengontrol (grup "Lifeline").

Endpoint 1:

Notification Type	Event	Event Parameters
Power Management [0x08]	Charge battery soon [0x0E]
	Charge battery now! [0x0F]
	Battery is charging [0x0C]
	Battery is fully charged [0x0D]
System [0x09]	System Hardware Failure [0x03]	External sensor remove [0x02]
		Motor error [0x03]
		Calibration error [0x04]

Endpoint 2:

Notification Type	Event	Event Parameters
Power Management [0x08]	Replace battery soon [0x0A]
	Replace battery now! [0x0B]

Parameter Lanjutan

Perangkat ini memungkinkan penyesuaian pengoperasian sesuai kebutuhan pengguna. Pengaturan tersedia di antarmuka FIBARO sebagai opsi sederhana yang dapat dipilih dengan memilih kotak yang sesuai.

Untuk mengonfigurasi perangkat (menggunakan kontroler FIBARO Home Center):

1. Buka Pengaturan
2. Buka Perangkat.
3. Pilih perangkat yang sesuai dari daftar.
4. Pilih tab Parameter.
5. Ubah nilai parameter yang dipilih.
6. Simpan perubahan Anda.

PENGATURAN UMUM

1. Durasi Jadwal Override
   Parameter ini menentukan durasi Jadwal Override setelah memutar kenop saat jadwal normal aktif (diatur oleh Schedule CC).

Pengaturan yang tersedia:	10-10 000 (dalam menit)
Pengaturan default:	240 (4 jam)	Ukuran parameter:	4 [byte]

CATATAN
Memasukkan nilai parameter yang tidak valid akan mengakibatkan nilai tidak diatur dan respons dengan Application Rejected atau Supervision CC frame (tergantung pada kontroler).

2. Fungsi tambahan
   Parameter ini memungkinkan untuk mengaktifkan berbagai fungsi tambahan perangkat.

Pengaturan yang tersedia:	1 (bit 0) - deteksi jendela terbuka (normal) 2 (bit 1) - deteksi jendela terbuka (cepat) 4 (bit 2) - meningkatkan sensitivitas penerima (memperpendek masa pakai baterai) 8 (bit 3) - indikasi LED saat mengendalikan dari jarak jauh 16 (bit 4) - melindungi dari pengaturan mode Full ON dan Full OFF dengan memutar kenop secara manual 32 (bit 5) - perangkat dipasang dalam posisi vertikal 64 (bit 6) - Perilaku regulator sedang (alih-alih Cepat) 128 (bit 7) - operasi kenop terbalik 256 (bit 8) - laporan permintaan media pemanas 512 (bit 9) - mendeteksi kegagalan sistem pemanas
Pengaturan default:	0	Ukuran parameter:	4 [byte]

CATATAN
Nilai parameter 2 dapat digabungkan, misalnya 1+8=9 berarti Open Window Detector dan indikasi LED saat mengendalikan dari jarak jauh diaktifkan.
Nilai 0 berarti tidak ada pengaturan yang aktif.

3. Status fungsi tambahan (HANYA BACA)
   Parameter ini memungkinkan untuk memeriksa status berbagai fungsi tambahan.

Pengaturan yang tersedia:	1 (bit 0) - sensor suhu opsional terhubung dan beroperasi 2 (bit 1) - jendela terbuka terdeteksi 4 (bit 2) - menyediakan panas untuk mempertahankan suhu yang ditetapkan 8 (bit 3) - sistem pemanas tidak berfungsi (tidak dapat mencapai suhu yang ditetapkan)
Pengaturan default:	0	Ukuran parameter:	4 [byte]

CATATAN
Nilai parameter 3 dapat digabungkan, misalnya 1+2=3 berarti sensor opsional berfungsi dengan benar dan deteksi jendela terbuka dipicu.

Spesifikasi

Catu daya:	Paket baterai Li-Poly 3.7v (tidak dapat diganti)
Port pengisian daya:	micro-uSB
Tegangan pengisi daya (tidak termasuk):	5v DC (±5%)
Arus pengisi daya minimum (tidak termasuk):	0.5A
Suhu pengoperasian:	0–40°C
Suhu penyimpanan (mode siaga)	-10–25°C
Suhu air maksimum:	90°C
Akurasi pengukuran suhu:	0.5°C (dalam rentang 0–40°C)
Kelas regulator:	Kelas Tipe 1
Kelas Firmware Perangkat:	Tingkat A
Perlindungan motor:	Dilindungi Impedansi
Aksi aktuator:	Aktuator posisi variabel linier
Langkah aktuator:	5mm
Tujuan kontrol:	Kontrol operasi
Konstruksi kontrol:	Kontrol terintegrasi
Tingkat perlindungan oleh penutup:	IP20
Klasifikasi kontrol menurut perlindungan terhadap sengatan listrik:	Kelas III
Jenis tindakan:	tipe 1
Tingkat polusi kontrol:	tingkat polusi 2
Tegangan impuls terukur:	330v (saat terhubung ke catu daya uSB)
Dimensi (Diameter x Panjang):	56 x 74 mm (tanpa adaptor) 56 x 87 mm (dengan adaptor)
Kepatuhan terhadap Arahan Uni Eropa:	RoHS 2011/65/Eu, RoHS 2015/863, RED 2014/53/Eu
Untuk komunikasi dengan kontroler:
Protokol radio:	Z-Wave (chip seri 500)
Pita frekuensi radio:	868.0-868.6 MHz 869.7-870.0 MHz
Daya pancar maksimum:	6dBm
Untuk komunikasi dengan sensor tambahan (FGBRS-001):
Pita frekuensi radio:	2402-2480 MHz
Daya pancar maksimum:	7dBm

CATATAN
Jenis pengisi daya: unit harus disuplai oleh sumber yang disertifikasi sebagai Limited Power Source (LPS) sebagaimana didefinisikan dalam klausul 2.5 dari IEC60950-1 edisi ke-2 + Amd. 1 + Amd. 2.

Catu daya SELV (catu daya uSB) hanya digunakan untuk mengisi daya baterai. Perangkat tidak mengoperasikan katup selama pengisian daya.

Unduh manual

Di sini Anda dapat mengunduh versi pdf lengkap manual, mungkin berisi instruksi keselamatan tambahan, informasi garansi, aturan FCC, dll.

Unduh FIBARO FGT-001 - Panduan Pengontrol Panas

Bahasa yang tersedia
