FIBARO FGT-001 - Handleiding warmteregelaar

Beschrijving en functies

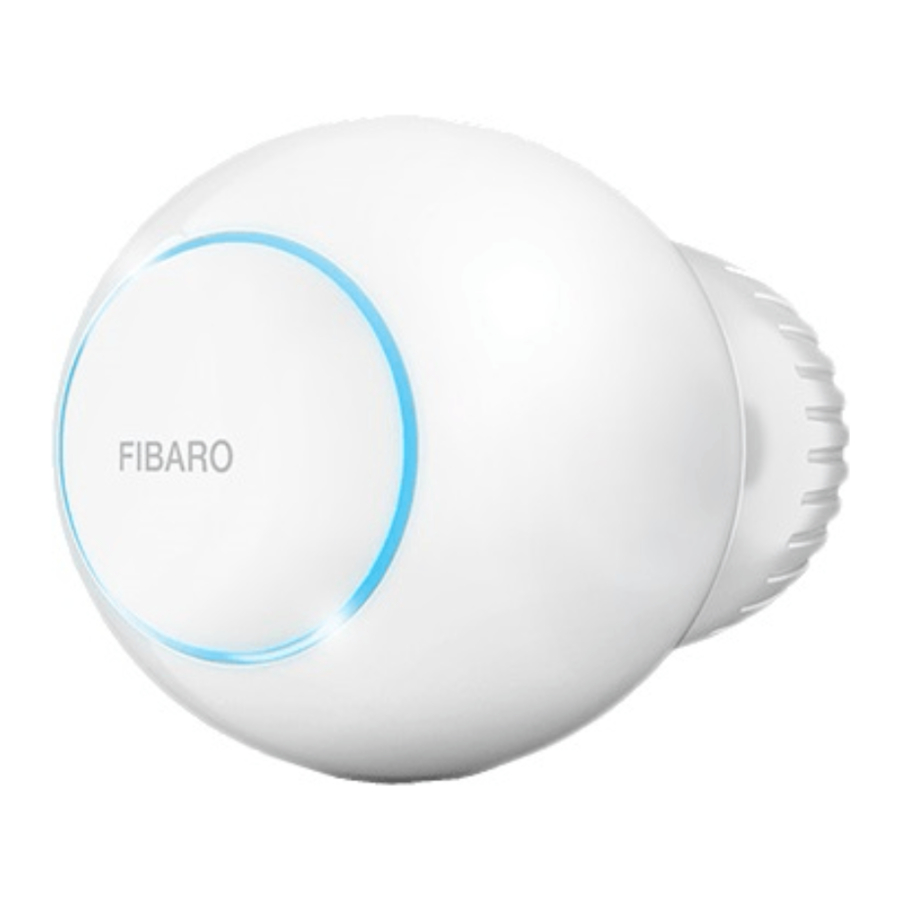

De FIBARO Heat Controller is een op afstand bedienbare thermostatische kraan om de temperatuur in uw kamer te regelen. Het meet de temperatuur en past automatisch het warmteniveau aan.

Het kan zonder gereedschap op drie soorten thermostatische radiatorkranen worden gemonteerd.

U kunt via de app schema's maken om de temperatuur gedurende de week eenvoudig te beheren.

Belangrijkste kenmerken van de FIBARO Heat Controller:

• te installeren op drie soorten ventielen: M30 x 1.5, Danfoss RTD-N en Danfoss RA-N,
• compatibel met elke gecertificeerde Z-Wave en Z-Wave Plus Controller,
• ondersteunt Z-Wave netwerk beveiligingsmodi: S0 met AES-128 encryptie en S2 met PRNG-gebaseerde encryptie,
• ingebouwde batterij die wordt opgeladen via een standaard micro-uSB-poort,
• eenvoudige installatie - geen gereedschap nodig,
• kan een speciale temperatuursensor gebruiken - FGBRS-001,
• ondersteunt verwarmingsschema's,
• automatische kalibratie,
• anti-vries functie,
• ontkalkingsfunctie,
• onbeperkte rotatie bolvormige knop om de gewenste temperatuur in te stellen.

FIBARO Heat Controller is een volledig compatibel Z-Wave Plus apparaat.

OPMERKING
Dit apparaat kan worden gebruikt met alle apparaten die gecertificeerd zijn met het Z-Wave Plus-certificaat en zou compatibel moeten zijn met dergelijke apparaten die door andere fabrikanten zijn geproduceerd.

OPMERKING
Z-Wave Controller moet de Z-Wave Security Mode ondersteunen om het product volledig te kunnen benutten.

OPMERKING
Het eerste opladen kan tot 3 uur duren.

Als u een van de adapters gebruikt, controleer dan of deze correct is gemonteerd. Het moet klikken bij het plaatsen op de klep, goed vastzitten na installatie en niet draaien!

Als het apparaat in verticale positie is geïnstalleerd, stel dan bit 5 in parameter 2 in.

Bedek of verhul de thermostatische kop niet.

Basisactivering

1. Sluit de oplader aan op de micro-uSB-poort om het apparaat op te laden. De LED-ring pulseert rood als deze niet volledig is opgeladen; anders pulseert deze groen.
   Als u de temperatuursensor hebt:
   1. gebruik een munt om de batterijklep te openen door deze tegen de klok in te draaien.
   2. Verwijder de sticker onder de batterij.
   3. gebruik een munt om de batterijklep te sluiten door deze met de klok mee te draaien.
2. Koppel de oplader los wanneer de LED-ring groen pulseert (apparaat volledig opgeladen).
3. Demonteer uw huidige thermostatische kop.

4. Afhankelijk van het type van uw thermostatische kraan:
5. Monteer het apparaat op de klep en draai het vast door de dop met de klok mee te draaien.
6. Houd de knop minstens één seconde ingedrukt (A) of gebruik de meegeleverde sleutel om snel drie keer op de knop te klikken (B).

7. De LED-ring begint blauw te knipperen.
   Als u de temperatuursensor hebt:
   1. Klik nu op de knop op de temperatuursensor.

   2. De LED-ring op de thermostatische kraan knippert 5 keer groen als de verbinding succesvol was.

Als u een van de adapters gebruikt, controleer dan of deze correct is gemonteerd. Het klikt bij het plaatsen op de klep, goed vastzitten na installatie en niet draaien!

Als het apparaat in verticale positie is geïnstalleerd, stel dan bit 5 in parameter 2 in.

Bedek of verhul de thermostatische kop niet.

Toevoegen aan Z-Wave netwerk

Toevoegen (Inclusie) - Z-Wave apparaat leerstand, waardoor het apparaat kan worden toegevoegd aan een bestaand Z-Wave netwerk.
Om het apparaat toe te voegen aan het Z-Wave netwerk:

1. Zorg ervoor dat het apparaat zich binnen het directe bereik van uw Z-Wave controller bevindt.
2. Zet de hoofdcontroller in de (beveiligde/niet-beveiligde) toevoegmodus (zie de handleiding van de controller)
3. Klik snel drie keer op de knop op de thermostatische kop (A) of gebruik de meegeleverde sleutel (B).

4. De LED-ring begint wit te knipperen.
5. Als u in de S2-geauthenticeerde modus toevoegt, typt u de pincode van het apparaat in (onderstreepte deel van de openbare sleutel op het label).
6. Wacht tot het toevoegproces is voltooid.
7. Succesvol toevoegen wordt bevestigd door de Z-Wave controller en groene LED-kleur.

Het apparaat verwijderen

Verwijderen (Exclusie) - Z-Wave apparaat leerstand, waardoor het apparaat kan worden verwijderd uit een bestaand Z-Wave netwerk.
Om het apparaat uit het Z-Wave netwerk te verwijderen:

1. Zorg ervoor dat het apparaat zich binnen het directe bereik van uw Z-Wave controller bevindt.
2. Zet de hoofdcontroller in de verwijderingsmodus (zie de handleiding van de controller).
3. Klik snel drie keer op de knop op de thermostatische kop (A) of gebruik de meegeleverde sleutel (B).
4. De LED-ring begint wit te knipperen.
5. Wacht tot het verwijderingsproces is voltooid.
6. Succesvol verwijderen wordt bevestigd door de Z-Wave controller en rode LED-kleur.

OPMERKING
Het verwijderen van het apparaat uit het Z-Wave netwerk herstelt alle standaardparameters van het apparaat.

De temperatuur regelen

U kunt de temperatuur instellen via de app (10-30°C) of rechtstreeks op het apparaat (16-24°C).
Tijdens handmatige temperatuurverandering komt de LED-ringkleur overeen met de ingestelde temperatuur.

Om de temperatuur op het apparaat te controleren en te wijzigen:

1. Breng uw hand dicht bij de bol.
2. LED-ring zal:
   • Gloeien als de temperatuur handmatig is ingesteld,
   • Langzaam pulseren als het apparaat in de schemamodus staat,
   • Snel pulseren als het apparaat in de override-schemamodus staat.

Met kleur afhankelijk van de ingestelde temperatuur:

3. Draai de bol tegen de klok in om de temperatuur te verlagen of draai met de klok mee om de temperatuur te verhogen.

4. Verwijder de hand van de bol, na 5 seconden vervaagt de LED en wordt de nieuwe temperatuur ingesteld.

OPMERKING
Als het apparaat zich momenteel tijdens een normaal schema bevindt, zal het handmatig instellen van de temperatuur het Override-schema instellen (zie "Override-schema")

Extra temperatuursensor

Het apparaat kan worden gebruikt met een extra, speciale temperatuursensor (FGBRS-001) om de beste temperatuurregeling te bieden.

Het moet in dezelfde kamer of verwarmingszone worden geplaatst als de thermostatische kop die het als referentiepunt voor de kamertemperatuur zal gebruiken.

Voor gebruik moet de sensor worden gekoppeld aan de thermostatische kop. Eén thermostatische kop kan slechts aan één sensor worden gekoppeld, maar één sensor kan aan maximaal drie thermostatische koppen worden gekoppeld.

Om de FGBRS-001 met het apparaat te koppelen:

1. Houd de knop op de thermostatische kop ingedrukt (A) of gebruik de meegeleverde sleutel (B).

   Laat de knop los wanneer u de blauwe LED-kleur ziet
2. Klik op de knop om de selectie te bevestigen, de LED-ring begint blauw te knipperen.

3. Klik binnen 1 minuut op de knop op de sensor.
4. De LED-ring op de thermostatische kop gloeit groen om een succesvolle koppeling te bevestigen.
5. Plaats de sensor in dezelfde kamer als de kop, niet verder dan 5 meter ervan.

Om alle gekoppelde koppen uit het geheugen van de sensor te verwijderen:

1. Houd de knop op de sensor 2 seconden ingedrukt.
2. De LED op de sensor knippert 3 keer om het ontkoppelen te bevestigen.

OPMERKING
FGBRS-001 is de enige compatibele temperatuursensor.

Dit product is geen speelgoed. Buiten bereik van kinderen en dieren bewaren!

Het apparaat demonteren

Voor het demonteren moet het apparaat in de stand-bymodus worden gezet om een veilige verwijdering te garanderen. Zie hoofdstuk „Stand-bymodus" voor meer informatie.

Om het apparaat te demonteren:

1. Houd de knop ingedrukt (A) of gebruik de meegeleverde sleutel (B).

   Laat de knop los wanneer u de cyaan LED-kleur ziet.
2. Klik op de knop om de selectie te bevestigen.
3. Draai de dop tegen de klok in en verwijder de adapter indien gebruikt.
4. Bewaar het apparaat op een temperatuur van: -10°C tot 25°C.

Menu

Het Menu maakt het mogelijk om belangrijke configuratie- en onderhoudshandelingen uit te voeren. Om het menu te gebruiken:

1. Houd de knop ingedrukt (A) of gebruik de meegeleverde sleutel (B).

2. Laat de knop los wanneer u de gewenste LED-kleur ziet:

3. Klik op de knop om de selectie te bevestigen.

Lokale beveiliging

Na het inschakelen van de lokale beveiliging is het niet meer mogelijk om de temperatuur rechtstreeks op het apparaat te wijzigen (door eraan te draaien).

Het inschakelen van de lokale beveiliging wordt aanbevolen als u wilt voorkomen dat de temperatuur per ongeluk wordt gewijzigd, bijvoorbeeld door kinderen.

Wanneer u probeert de temperatuur te wijzigen terwijl de lokale beveiliging is ingeschakeld:

• Het apparaat stelt geen nieuwe doeltemperatuur in,
• De LED-ring knippert 3 keer rood.

Om de temperatuur te wijzigen, gebruikt u de app of schakelt u de lokale beveiliging uit.

Lokale beveiliging in-/uitschakelen via het menu: OPMERKING

1. Houd de knop (A) ingedrukt of gebruik de meegeleverde sleutel (B). Lokale beveiliging kan ook op afstand worden in-/uitgeschakeld via de Z-Wave controller.

   Laat de knop los wanneer u de rode LED-kleur ziet.
2. Klik op de knop om de selectie te bevestigen.

OPMERKING
Lokale beveiliging kan ook op afstand worden in-/uitgeschakeld via de Z-Wave controller.

Kop kalibratie

Het kalibreren van het apparaat op uw radiatorkraan is vereist voor een juiste temperatuurregeling.

Kalibratie wordt uitgevoerd:

• Automatisch, na 10 minuten na het inschakelen als er geen handelingen op het apparaat zijn uitgevoerd (alleen bij de eerste installatie),
• Automatisch, na 10 minuten na de laatste statuswijziging (alleen bij de eerste installatie),
• Handmatig, via het menu (zie hieronder).

Kalibratie uitvoeren via het menu:

1. Houd de knop (A) ingedrukt of gebruik de meegeleverde sleutel (B).

   Laat de knop los wanneer u de witte LED-kleur ziet.
2. Klik op de knop om de selectie te bevestigen.

OPMERKING
Kalibratie kan niet worden uitgevoerd terwijl het apparaat wordt opgeladen.

Standby-modus

In de Standby-modus bevindt het apparaat zich in een diepe slaapstand waardoor veilig demonteren, transporteren en een zo laag mogelijk batterijverbruik mogelijk is.

Het apparaat wordt in de Standby-modus verzonden. Het moet volledig zijn opgeladen voor het eerste gebruik.

Het plaatsen van het apparaat in de Standby-modus zal niet de fabrieksinstellingen van het apparaat herstellen noch zal dit resulteren in het verliezen van gegevens, maar kalibratie en sensor koppeling (na lange Standby) gaat verloren.

We raden aan de temperatuursensor los te koppelen voordat u het apparaat in de Standby-modus zet.

Om de Standby-modus te activeren:

1. Houd de knop (A) ingedrukt of gebruik de meegeleverde sleutel (B).

   Laat de knop los wanneer u de cyaan LED-kleur ziet.
2. Klik op de knop om de selectie te bevestigen.

Om de Standby-modus te verlaten klikt u eenmaal op de knop, het apparaat start de eerste installatieprocedure.

Fabrieksreset

De resetprocedure maakt het mogelijk om het apparaat terug te zetten naar de fabrieksinstellingen, wat betekent dat alle informatie over het netwerk en de gebruikersconfiguratie wordt verwijderd.

Om een fabrieksreset uit te voeren:

1. Houd de knop (A) ingedrukt of gebruik de meegeleverde sleutel (B).

   Laat de knop los wanneer u de gele LED-kleur ziet.
2. Klik op de knop om de selectie te bevestigen.
3. Na het voltooien van het resetten wordt het apparaat in de Standby-modus gezet.
   Klik op de knop om het opnieuw te activeren.

OPMERKING
Het resetten van het apparaat is niet de aanbevolen manier om het apparaat uit het Z-Wave-netwerk te verwijderen. Gebruik de resetprocedure alleen als de primaire controller ontbreekt of niet werkt.

Z-Wave bereik test

Het apparaat heeft een ingebouwde Z-Wave netwerkbereiktester van de hoofdcontroller.

Om de bereiktest uit te voeren:

1. Houd de knop (A) ingedrukt of gebruik de meegeleverde sleutel (B).

   Laat de knop los wanneer u de magenta LED-kleur ziet.
2. Klik op de knop om de selectie te bevestigen.
3. De LED-ring geeft het bereik van het Z-Wave-netwerk aan:
   Pulserend groen - het apparaat probeert een directe communicatie tot stand te brengen met de hoofdcontroller. Als een poging tot directe communicatie mislukt, zal het apparaat proberen een gerouteerde communicatie tot stand te brengen, via andere modules, wat wordt aangegeven door een visuele indicator die geel pulseert.
   Gloeend groen - het apparaat communiceert rechtstreeks met de hoofdcontroller.
   Pulserend geel - het apparaat probeert een gerouteerde communicatie tot stand te brengen met de hoofdcontroller via andere modules (repeaters).
   Gloeend geel - het apparaat communiceert met de hoofdcontroller via de andere modules. Na 2 seconden zal het apparaat opnieuw proberen een directe communicatie tot stand te brengen met de hoofdcontroller, wat wordt aangegeven door een visuele indicator die groen pulseert.
   Pulserend magenta - het apparaat communiceert op de maximale afstand van het Z-Wave-netwerk. Als de verbinding succesvol is, wordt dit bevestigd met een gele gloed. Het wordt niet aanbevolen om het apparaat op de bereiklimiet te gebruiken.
   Gloeend rood - het apparaat kan geen verbinding maken met de hoofdcontroller, rechtstreeks of via een ander Z-Wave netwerkapparaat (repeater).
4. Om de Z-Wave bereik test te verlaten, drukt u kort op de knop.

Batterij en opladen

Het apparaat is uitgerust met een oplaadbare lithium-polymeer batterij die kan worden opgeladen via de micro-uSB-poort met een standaard 5v-oplader (niet inbegrepen).

Wanneer de batterij bijna leeg is, begint de LED-ring rood te knipperen. Het apparaat meldt ook de lage batterijstatus van zichzelf en de speciale temperatuursensor (indien gekoppeld) aan de controller.

Het apparaat bedient de klep niet tijdens het opladen en behoudt de laatste kleppositie.

Als de batterij leeg is, opent het apparaat de klep volledig om gemakkelijk te kunnen demonteren.

Om de batterij op te laden:

1. Sluit de oplader aan op de micro-uSB-poort.
2. Tijdens het opladen pulseert de LED-ring rood en wordt de klepbediening uitgeschakeld.
3. Wanneer de LED groen begint te pulseren, koppelt u de oplader los.
4. Het apparaat herstelt de vorige werking.

Zorg ervoor dat u een gecertificeerde oplader van klasse II gebruikt, gemarkeerd met die voldoet aan de parameters die in de handleiding zijn gespecificeerd.

Laat het apparaat niet onbeheerd achter tijdens het opladen.

Zet het apparaat op OFF (uit) (wit) voor het opladen of verwijder de thermostatische kop als dit niet mogelijk is. i OPMERKING Gebruik geen kabels langer dan 3 meter voor het opladen van het apparaat.

Zorg ervoor dat het apparaat niet leegraakt tijdens het stookseizoen, anders kan dit leiden tot hoge temperaturen!

Een oplaadfout wordt aangegeven door een knipperende magenta kleur.

Normale schema's

Het apparaat maakt het mogelijk om meerdere verwarmingsschema's te maken om de temperatuur in de kamer gedurende de week te beheren. Schema's worden gemaakt via de controllerinterface of app.

• Er kunnen maximaal 253 normale schema's worden gemaakt.
• Hoe lager het schema-ID-nummer, hoe hoger de prioriteit.
• Schema's met een hogere prioriteit overschrijven schema's met een lagere prioriteit in geval van overlappende schema's.
• Schema's kunnen worden uitgeschakeld zonder ze te verwijderen.
• Schema's maken het mogelijk om de doeltemperatuur in te stellen voor de HEAT (verwarmen) modus (met behulp van Thermostat Setpoint CC) en een van de bedrijfsmodi: HEAT (verwarmen), OFF (uit) of MANUFACTURER SPECIFIC (fabrikant specifiek) (met behulp van Thermostat Mode CC)
• Alleen SET (instellen) commando's zijn toegestaan.

Om normale schema's te maken, moet de gebruiker specificeren:

• Dag van de week,
• Starttijd (uur en minuut),
• Duur,
• Temperatuur Setpoint voor HEAT (verwarmen) modus in het bereik van 10-30°C (met behulp van Thermostat Setpoint CC)
• Een van de bedrijfsmodi (met behulp van Thermostat Mode CC):
• HEAT (verwarmen) voor het instellen van de temperatuur,
• OFF (uit) voor klep volledig gesloten,
• MANuFACTuRER SPECIFIC (fabrikant specifiek) voor klep volledig geopend.

OPMERKING
De Schedule CC Set (schema CC instellen) commando payload mag niet groter zijn dan de limiet van 22 bytes, anders wordt deze afgewezen.

Override Schema

Override Schema is een speciaal type schema met de hoogste prioriteit; het overschrijft dus andere schema's.

Het Override Schema start direct na het instellen en duurt de aangegeven tijd, daarna wordt het verwijderd en wordt het huidige schema of de normale werking hersteld.

Om een Override Schema te maken, moet de gebruiker specificeren:

• Starttijd (NU STARTEN),
• Duur,
• Temperatuur Setpoint voor HEAT (verwarmen) modus in het bereik van 10-30°C (met behulp van Thermostat Setpoint CC)
• Een van de bedrijfsmodi (met behulp van Thermostat Mode CC):
  • HEAT (verwarmen) voor het instellen van de temperatuur,
  • OFF (uit) voor klep volledig gesloten,
  • MANUFACTURER SPECIFIC (fabrikant specifiek) voor klep volledig geopend.

De Override Mode kan op twee manieren worden ingeschakeld:

• Door aan de knop te draaien terwijl het normale schema actief is. De LED-ring pulseert met de geselecteerde aanpassing.
• Via de controller, door een schema te maken met ID ingesteld op 255, starttijd ingesteld op NU en duur (in minuten/uren/dagen).

Om de Override Mode te verlaten, pakt u de knop 5 seconden met uw hand vast.

Z-Wave specificatie

Endpoint 1:
Generic Device Class: GENERIC_TYPE_THERMOSTAT
Specific Device Class: SPECIFIC_TYPE_THERMOSTAT_GENERAL_V2
Description: vertegenwoordigt thermostatische kop, maakt het mogelijk om de temperatuur en schema's in te stellen en het batterijniveau te controleren.

Endpoint 2:
Generic Device Class: GENERIC_TYPE_SENSOR_MULTILEVEL
Specific Device Class: SPECIFIC_TYPE_ROUTING_SENSOR_MULTILEVEL
Description: vertegenwoordigt temperatuursensor:

• Extra temperatuursensor gekoppeld – rapporteert de temperatuur gemeten door de extra sensor en het batterijniveau,
• Geen extra temperatuursensor gekoppeld – rapporteert de temperatuur gemeten door de ingebouwde sensor en het batterijniveau van de kop.

Reactie op Basic Command Class:

Value	Action
0	Set OFF mode (unfreeze function) (Zet de OFF-modus (ontdooifunctie))
99	Set HEAT mode (last set temperature) (Zet de HEAT-modus (laatst ingestelde temperatuur))
255	Set MANUFACTURER SPECIFIC mode (valve fully opened) (Zet de MANUFACTURER SPECIFIC-modus (klep volledig geopend))

Association Command Class:
Het apparaat ondersteunt alleen de "Lifeline" associatiegroep die de apparaatstatus rapporteert en het mogelijk maakt om slechts één apparaat toe te wijzen (standaard hoofdcontroller).

Supported Command Classes:

Command Class	Version	Secure
ZWAVEPLUS_INFO [0x5E]	V2
ASSOCIATION [0x85]	V2	YES
MULTI_CHANNEL_ASSOCIATION [0x8E]	V3	YES
BASIC [0x20]	V1	YES
APPLICATION_STATUS [0x22]	V1
THERMOSTAT_MODE [0x40]	V3	YES
THERMOSTAT_SETPOINT [0x43]	V3	YES
SCHEDULE [0x53]	V1	YES
TRANSPORT_SERVICE [0x55]	V2
ASSOCIATION_GRP_INFO [0x59]	V2	YES
DEVICE_RESET_LOCALLY [0x5A]	V1	YES
MULTI_CHANNEL [0x60]	V4	YES
SUPERVISION [0x6C]	V1	YES
NOTIFICATION [0x71]	V8	YES
MANUFACTURER_SPECIFIC [0x72]	V2	YES
POWERLEVEL [0x73]	V1	YES
PROTECTION [0x75]	V1	YES
FIRMWARE_UPDATE_MD [0x7A]	V4
BATTERY [0x80]	V1	YES
CLOCK [0x81]	V1	YES
VERSION [0x86]	V2	YES
SECURITY [0x98]	V1
SECURITY_2 [0x9F]	V1
CONFIGURATION [0x70]	V1	YES
CRC_16_ENCAP [0x56]	V1
SENSOR_MULTILEVEL [0x31]	V5	YES

Multichannel Command Class:

Command Class	Version	Secure
Endpoint 1
ZWAVEPLUS_INFO [0x5E]	V2
ASSOCIATION [0x85]	V2	YES
MULTI_CHANNEL_ASSOCIATION [0x8E]	V3	YES
BASIC [0x20]	V1	YES
THERMOSTAT_MODE [0x40]	V3	YES
THERMOSTAT_SETPOINT [0x43]	V3	YES
SCHEDULE [0x53]	V1	YES
ASSOCIATION_GRP_INFO [0x59]	V2	YES
SUPERVISION [0x6C]	V1	YES
NOTIFICATION [0x71]	V8	YES
BATTERY [0x80]	V1	YES
CLOCK [0x81]	V1	YES
PROTECTION [0x75]	V1	YES
SECURITY [0x98]	V1
SECURITY_2 [0x9F]	V1
Endpoint 2
ZWAVEPLUS_INFO [0x5E]	V2
ASSOCIATION [0x85]	V2	YES
MULTI_CHANNEL_ASSOCIATION [0x8E]	V3	YES
SENSOR_MULTILEvEL [0x31]	V5	YES
ASSOCIATION_GRP_INFO [0x59]	V2	YES
SUPERVISION [0x6C]	V1	YES
NOTIFICATION [0x71]	V8	YES
BATTERY [0x80]	V1	YES
SECURITY [0x98]	V1
SECURITY_2 [0x9F]	V1

Notification Command Class:
Het apparaat gebruikt Notification Command Class om verschillende gebeurtenissen aan de controller ("Lifeline"-groep) te rapporteren.

Endpoint 1:

Notification Type	Event	Event Parameters
Power Management [0x08]	Charge battery soon [0x0E] (Batterij bijna leeg)
	Charge battery now! [0x0F] (Batterij nu opladen!)
	Battery is charging [0x0C] (Batterij wordt opgeladen)
	Battery is fully charged [0x0D] (Batterij is volledig opgeladen)
System [0x09]	System Hardware Failure [0x03] (Systeemhardwarefout)	External sensor remove [0x02] (Externe sensor verwijderd)
		Motor error [0x03] (Motorfout)
		Calibration error [0x04] (Kalibratiefout)

Endpoint 2:

Notification Type	Event	Event Parameters
Power Management [0x08]	Replace battery soon [0x0A] (Batterij binnenkort vervangen)
	Replace battery now! [0x0B] (Batterij nu vervangen!)

Geavanceerde parameters

Het apparaat biedt de mogelijkheid om de werking aan te passen aan de behoeften van de gebruiker. De instellingen zijn beschikbaar in de FIBARO-interface als eenvoudige opties die kunnen worden gekozen door het juiste vakje aan te vinken.

Om het apparaat te configureren (met behulp van de FIBARO Home Center controller):

1. Ga naar Settings (Instellingen)
2. Ga naar Devices (Apparaten).
3. Selecteer het juiste apparaat uit de lijst.
4. Selecteer het tabblad Parameters.
5. Wijzig de waarden van de geselecteerde parameters.
6. Sla uw wijzigingen op.

ALGEMENE INSTELLINGEN

1. Override Schedule duration (Duur van schema-onderbreking)
   Deze parameter bepaalt de duur van de schema-onderbreking na het draaien aan de knop terwijl het normale schema actief is (ingesteld door Schema CC).

Beschikbare instellingen:	10-10 000 (in minuten)
Standaard instelling:	240 (4 uur)	Parametergrootte:	4 [bytes]

LET OP
Het invoeren van een ongeldige parameterwaarde resulteert in het niet instellen van de waarde en een reactie met Application Rejected of Supervision CC frame (afhankelijk van de controller).

2. Additional functions (Extra functies)
   Met deze parameter kunnen verschillende extra functies van het apparaat worden ingeschakeld.

Beschikbare instellingen:	1 (bit 0) - open raam detectie (normaal) 2 (bit 1) - open raam detectie (snel) 4 (bit 2) - verhoog de gevoeligheid van de ontvanger (verkort de levensduur van de batterij) 8 (bit 3) - LED-indicaties bij bediening op afstand 16 (bit 4) - bescherming tegen het instellen van de modus Volledig AAN en Volledig UIT door handmatig aan de knop te draaien 32 (bit 5) - apparaat verticaal gemonteerd 64 (bit 6) - Gematigd reguleringsgedrag (in plaats van snel) 128 (bit 7) - omgekeerde knopbediening 256 (bit 8) - rapporten over de vraag naar verwarmingsmedium 512 (bit 9) - detectie van storingen in het verwarmingssysteem
Standaard instelling:	0	Parametergrootte:	4 [bytes]

LET OP
Parameter 2 waarden kunnen worden gecombineerd, bijvoorbeeld 1+8=9 betekent dat Open Window Detector en LED-indicaties bij bediening op afstand zijn ingeschakeld.
Een waarde van 0 betekent dat er geen instelling actief is.

3. Additional functions status (READ-ONLY) (Status extra functies (ALLEEN-LEZEN))
   Met deze parameter kunnen de statussen van verschillende extra functies worden gecontroleerd.

Beschikbare instellingen:	1 (bit 0) - optionele temperatuursensor aangesloten en operationeel 2 (bit 1) - open raam gedetecteerd 4 (bit 2) - warmte leveren om de ingestelde temperatuur te handhaven 8 (bit 3) - slecht functionerend verwarmingssysteem (kan de ingestelde temperatuur niet bereiken)
Standaard instelling:	0	Parametergrootte:	4 [bytes]

LET OP
Parameter 3 waarden kunnen worden gecombineerd, bijvoorbeeld 1+2=3 betekent dat de optionele sensor correct werkt en de detectie van een open raam is geactiveerd.

Specificaties

Voeding:	3.7v Li-Poly batterijpakket (niet vervangbaar)
Oplaadpoort:	micro-uSB
Oplaadspanning (niet inbegrepen):	5v DC (±5%)
Minimale laadstroom (niet inbegrepen):	0.5A
Bedrijfstemperatuur:	0–40°C
Opslagtemperatuur (standby-modus)	-10–25°C
Maximale watertemperatuur:	90°C
Nauwkeurigheid temperatuurmeting:	0.5°C (binnen bereik 0–40°C)
Regelaarklasse:	Type 1 klasse
Apparaat Firmware Klasse:	A-grade
Motor bescherming:	Impedantie beschermd
Actuator actie:	Lineaire variabele positie actuator
Actuator slag:	5mm
Doel van controle:	Bedieningscontrole
Constructie van controle:	Geïntegreerde controle
Beschermingsgraad door behuizing:	IP20
Classificatie van de controle volgens bescherming tegen elektrische schok:	Klasse III
Actietype:	type 1
Vervuilingsgraad van de controle:	vervuilingsgraad 2
Nominale impulsspanning:	330v (bij aansluiting op de uSB-voeding)
Afmetingen (Diameter x Lengte):	56 x 74 mm (zonder de adapter) 56 x 87 mm (met de adapter)
EU Richtlijn conformiteit:	RoHS 2011/65/Eu, RoHS 2015/863, RED 2014/53/Eu
Voor communicatie met de controller:
Radioprotocol:	Z-Wave (500 series chip)
Radiofrequentiebanden:	868.0-868.6 MHz 869.7-870.0 MHz
Maximaal zendvermogen:	6dBm
Voor communicatie met de extra sensor (FGBRS-001):
Radiofrequentieband:	2402-2480 MHz
Maximaal zendvermogen:	7dBm

LET OP
Type oplader: de unit moet worden gevoed door een bron die is gecertificeerd als Limited Power Source (LPS) zoals gedefinieerd in clausule 2.5 van IEC60950-1 2nd edition + Amd. 1 + Amd. 2.

SELV-voeding (uSB-voeding) wordt alleen gebruikt voor het opladen van de batterij. Het apparaat bedient de klep niet tijdens het opladen.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download FIBARO FGT-001 - Handleiding warmteregelaar

Beschikbare talen
