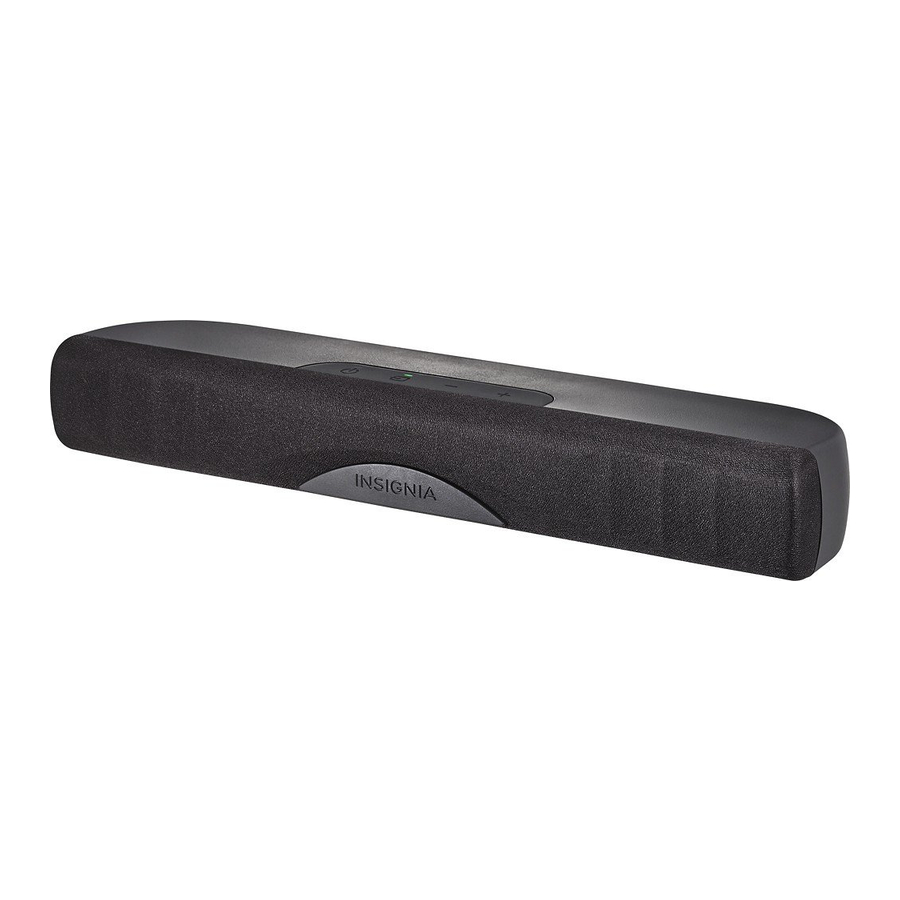

Insignia NS-SB216 - Mini 2.0 heliriba Bluetoothiga, kiirjuhend

PAKENDI SISU

Enne uue toote kasutamist lugege palun need juhised läbi, et vältida kahjustusi.

FUNKTSIOONID

Ülemine vaade

Tagumine vaade

Pult

FUNKTSIOONIDE KIRJELDUS

#	KIRJELDUS	FUNKTSIOON
1	Toiteindikaator	Põleb punaselt, kui heliriba on ooterežiimis. Vilgub punaselt, kui heliriba on vaigistatud. Kustub, kui toide on sees.
2	Allika indikaator	Roheline: Optiline allikas Oranž: RCA allikas Sinine: Bluetoothi allikas (vilgub sidumisrežiimis) Lilla: DSP valitud (puldi pealt) Vilgub: helitugevuse reguleerimisel. Põleb pidevalt, kui maksimaalne või minimaalne helitugevus on saavutatud.
3	(Toide) nupp	Vajutage, et heliriba sisse lülitada. Vajutage uuesti, et heliriba ooterežiimi panna.
4	(Allikas) nupp	Vajutage korduvalt, et liikuda läbi saadaolevate heli allikate:
		Optiline RCA Bluetooth
5	VOL +/– nupud	Vajutage, et suurendada või vähendada heliriba helitugevust.
6	RCA (R ja L) pesad	Kui teie teleril (või muul heliallika seadmel) on RCA väljundpesad, ühendage RCA kaablid oma allikaseadmega ja nende pesadega.
7	OPTICAL (sisend) pesa	Kui teie teleril (või muul heliallika seadmel) on optiline väljundpesa, ühendage digitaalne optiline kaabel (ei kuulu komplekti) oma allikaseadmega ja selle pesaga.
8	DC IN pesa	Ühendage vahelduvvooluadapter selle pesaga, et heliriba toita.
9	Kinnituspunktid	M4 keermestatud sisetükid paigaldamiseks.
10	(Toide) nupp	Vajutage, et heliriba sisse lülitada. Vajutage uuesti, et heliriba ooterežiimi panna.
11	SOURCE nupud	Vajutage, et valida heli allikas. Valige Optical, RCA või Bluetooth.
12	(Vaigista) nupp	Vajutage, et heliriba heli vaigistada. Vajutage uuesti, et heli taastada.
13	VOL +/– nupud	Vajutage, et suurendada või vähendada heliriba helitugevust.
14	DSP nupud	Vajutage, et valida digitaalse signaaliprotsessori (Digital Signal Processor, DSP) helirežiim: Standard: võimaldab nautida normaalset heli. Theater: parim filmide nautimiseks. Bassisagedused on võimendatud. News: valige selge hääle taasesitamiseks.

HELIRIBA ÜHENDAMINE

Vaadake oma heliallika seadme, näiteks teleri, DVD/Blu-ray-mängija või kaabelboksi tagakülge, et tuvastada oma heli VÄLJUNDpordid. Valige allpool üks ühendusvõimalus, mis sobib teie heliallikaga. Saate ühendada mitu seadet ja vajadusel heli allikat vahetada.

Märkus: lülitage kõik seadmed välja, kui teete ühendusi.

HELI KVALITEET	PESA TÜÜP (allikaseadmel)	KAABEL
PARIM		Digitaalne optiline kaabel (ei kuulu komplekti)
HEA		RCA helikaabel (kaasas)
HEA		3,5 mm helikaabel (adapter kaasas)

- VALI ÜKS -

Digitaalsed ühendused (PARIM)

1. Ühendage digitaalse optilise kaabli (ei kuulu komplekti) üks ots heliriba OPTICAL pesaga.
2. Ühendage teine ots oma heliallika seadme digitaalse optilise väljundpordiga.
3. Muutke seadme heliväljund vormingusse 'PCM' (tavaliselt leitav heliseadetest). Lisateabe saamiseks vaadake oma heliallika seadmega kaasas olnud dokumentatsiooni.

- VÕI -

RCA ühendus (HEA)

1. Ühendage RCA helikaabli üks ots heliriba RCA portidega.
2. Ühendage teine ots oma heliallika seadme RCA heli VÄLJUND portidega.

Märkus: Veenduge, et kaabliotsad vastavad portide värvile.

- VÕI -

3,5 mm ühendus (HEA)

1. Ühendage RCA helikaabli konnektorite üks ots oma heliribaga, seejärel ühendage teine ots 3,5 mm kuni RCA adapteriga (kaasas).
2. Ühendage adapteri teine ots oma heliallika seadme kõrvaklappide või AUX väljundiga.

VAHELDUVVOOLUADAPTERI ÜHENDAMINE

• Enne ühendamist veenduge, et pistikupesa vastab vahelduvvooluadapteri sisendnõuetele 100–240 V, 50/60 Hz.
• Kasutage ainult kaasasolevat vahelduvvooluadapterit.
• Ühendage vahelduvvooluadapter alles pärast kõigi muude ühenduste tegemist.

1. Ühendage vahelduvvooluadapter heliriba tagaküljel asuva DC IN pesaga.
2. Ühendage vahelduvvooluadapteri teine ots pistikupessa või liigpingekaitsega pistikupessa.

SOUNDBARI ÜHENDAMINE BLUETOOTH'I KASUTADES (VALIKULINE)

Seadmete sidumine

1. Lülitage oma soundbar sisse.
2. Asetage oma Bluetooth-seade soundbarist 30 jala (10 m) raadiusesse.
3. Vajutage kaugjuhtimispuldil (Bluetooth) nuppu või soundbaril (allikas) nuppu, et valida Bluetooth-režiim. LED-tuli vilgub siniselt.
4. Minge oma seadme Bluetoothi sätetesse, lülitage Bluetooth sisse ja otsige saadaolevaid seadmeid. Lisateavet seadme sidumise kohta leiate oma seadme dokumentatsioonist.
5. Valige oma Bluetooth-seadmes seadmete loendist "NS-SB216". Korrake samme 1–4, kui "NS-SB216" ei kuvata.
6. Kui küsitakse PIN-koodi, sisestage "0000".
7. Kui sidumine on lõpetatud, põleb LED-tuli pidevalt siniselt.

Märkused:

• Mõned seadmed, näiteks iPhone, ühenduvad kohe pärast sidumist, nii et teie soundbari Bluetoothi indikaator jääb põlema. Teised seadmed, näiteks sülearvutid, võivad küsida, kas soovite ühenduse luua. Sel juhul vilgub Bluetoothi indikaator seni, kuni ühendus on loodud.
• Teie soundbar salvestab sidumisteavet kuni kaheksa seadme jaoks. Kuid see saab olla ühendatud ja esitada sisu ainult ühest seadmest korraga.
• Kui lülitate oma soundbari sisse, loob see automaatselt ühenduse viimati ühendatud seadmega, kui see seade on levialas. Teise seotud seadmega ühenduse loomiseks lülitage Bluetooth välja või tühistage praegu seotud seadme sidumine ja looge käsitsi ühendus teise seotud seadmega.

Seadmete lahtiühendamine

• Lülitage oma seadmes välja Bluetoothi funktsioon.

Märkus: Lisateavet Bluetoothi kasutamise kohta leiate veebipõhisest kasutusjuhendist.

SOUNDBARI KASUTAMINE

Kaugjuhtimispuldi kasutamine

1. Enne kaugjuhtimispuldi esmakordset kasutamist eemaldage patareipesa küljest plastriba.
2. Suunake kaugjuhtimispult otse soundbari esiküljel oleva IR-sensori poole. Peate olema soundbarist umbes 23 jala (7 m) kaugusel.

Soundbari kuulamine

1. Vajutage oma soundbaril või kaugjuhtimispuldil nuppu (Toide). Toiteindikaator kustub ja allika indikaator süttib.
2. Lülitage sisse oma soundbariga ühendatud heliallika seade ja alustage taasesitust.
3. Vajutage korduvalt soundbaril nuppu (allikas), et valida heliallikas, või vajutage kaugjuhtimispuldil valitud allika nuppu, kuni kuulete heli oma soundbarist.
   Märkus: Kui kasutate OPTILIST ühendust, peate muutma oma seadme heliväljundi seadeks "PCM" vormingus. Lisateavet leiate oma heliallika seadmega kaasas olnud juhendist.
4. Reguleerige helitugevust oma soundbaril või heliallika seadmes mugavale tasemele.

   Suure helitugevusega heli pidev kasutamine võib teie kuulmist püsivalt kahjustada.
5. Soundbari väljalülitamiseks vajutage nuppu (Toide). Toiteindikaator süttib punaselt.

SOUNDBARI PAIGALDAMINE

Kui soovite oma soundbari paigaldada seinale kinnitatud lameekraaniga teleri alla, ostke soundbari paigalduskomplekt, näiteks Rocketfish SBM101 Soundbar Mounting kit firmalt Best Buy, ja järgige seejärel kaasasolevaid juhiseid.

VEAOTSING

Enne teenindusse helistamist kontrollige sellest loendist võimalikke veaotsingu lahendusi:
1-877-467-4289 (USA ja Kanada). Samuti vaadake veebipõhiseid KKK-sid aadressil www.insigniaproducts.com.

ÜHE AASTA PIIRATUD GARANTII

Lisateabe saamiseks külastage veebilehte www.insigniaproducts.com.

INSIGNIA KONTAKT:
Klienditeeninduse saamiseks helistage numbril 877-467-4289 (USA ja Kanada)
www.insigniaproducts.com
