Insignia NS-SB216 - Mini 2.0 Soundbar Bluetooth-szal Gyors üzembe helyezési útmutató

Tartalom

1 A CSOMAG TARTALMA
2 JELLEMZŐK
3 FUNKCIÓK LEÍRÁSA
4 A SOUNDBAR CSATLAKOZTATÁSA
5 A HÁLÓZATI ADAPTER CSATLAKOZTATÁSA
6 A SOUNDBAR CSATLAKOZTATÁSA BLUETOOTH HASZNÁLATÁVAL (OPCIONÁLIS)
- 6.1 Eszközök párosítása
- 6.2 Eszközök leválasztása
7 A SOUNDBAR HASZNÁLATA
- 7.1 A távirányító használata
- 7.2 Zenehallgatás a soundbar-on
8 A SOUNDBAR FELSZERELÉSE
9 HIBAELHÁRÍTÁS
10 EGYÉVES KORLÁTOZOTT GARANCIA
11 Kézikönyv letöltése
12 Más nyelveken

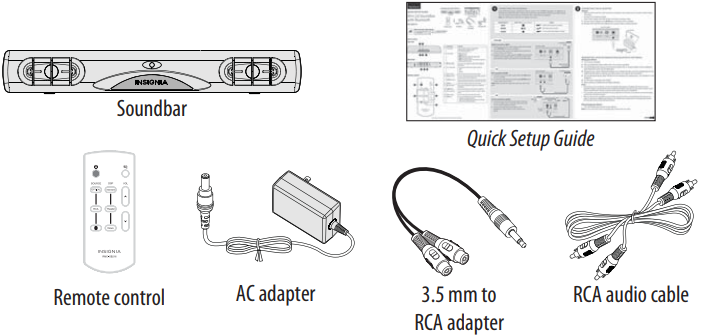

A CSOMAG TARTALMA

Az új termék használata előtt kérjük, olvassa el ezeket az utasításokat, hogy elkerülje a károsodást.

JELLEMZŐK

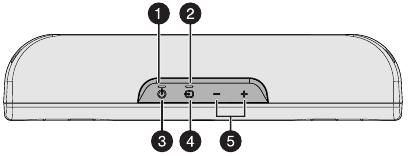

Felülnézet

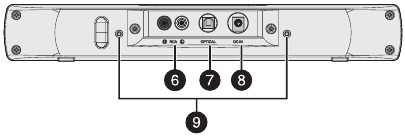

Hátsó nézet

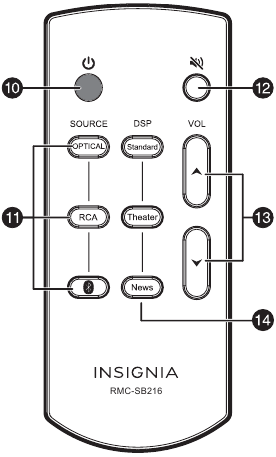

Távirányító

FUNKCIÓK LEÍRÁSA

#	LEÍRÁS	FUNKCIÓ
1	Tápellátás jelző	Pirosan világít, ha a soundbar készenléti üzemmódban van. Pirosan villog, ha a soundbar le van némítva. Kikapcsol, ha be van kapcsolva.
2	Forrásjelző	Zöld: Optikai forrás Narancs: RCA forrás Kék: Bluetooth forrás (villog, ha párosítási módban van) Lila: DSP kiválasztva (a távirányítón) Villog: a hangerő beállításakor. Folyamatosan világít, ha a maximális vagy a minimális hangerőszintet eléri.
3	(Power) gomb (bekapcsoló gomb)	Nyomja meg a soundbar bekapcsolásához. Nyomja meg újra a soundbar készenléti üzemmódba helyezéséhez.
4	(Source) gomb (forrás gomb)	Nyomja meg többször a rendelkezésre álló hangforrások közötti váltáshoz:
		Optikai RCA Bluetooth
5	VOL +/– gombok	Nyomja meg a soundbar hangerejének növeléséhez vagy csökkentéséhez.
6	RCA (R és L) aljzatok	Ha a TV-je (vagy más hangforrás eszköze) rendelkezik RCA kimeneti aljzatokkal, csatlakoztassa az RCA kábeleket a forráseszközhöz és ezekhez az aljzatokhoz.
7	OPTICAL (bemeneti) aljzat	Ha a TV-je (vagy más hangforrás eszköze) rendelkezik optikai kimeneti aljzattal, csatlakoztasson egy digitális optikai kábelt (nem tartozék) a forráseszközhöz és ehhez az aljzathoz.
8	DC IN jack	Csatlakoztassa a hálózati adaptert ehhez az aljzathoz a soundbar tápellátásához.
9	Rögzítési pontok	M4 menetes betétek a rögzítéshez.
10	(Power) gomb (bekapcsoló gomb)	Nyomja meg a soundbar bekapcsolásához. Nyomja meg újra a soundbar készenléti üzemmódba helyezéséhez.
11	SOURCE gombok (forrás gombok)	Nyomja meg a hangforrás kiválasztásához. Válassza az Optical, RCA vagy Bluetooth lehetőséget.
12	(Mute) gomb (némító gomb)	Nyomja meg a soundbar hangjának elnémításához. Nyomja meg újra a hang visszaállításához.
13	VOL +/– gombok	Nyomja meg a soundbar hangerejének növeléséhez vagy csökkentéséhez.
14	DSP gombok	Nyomja meg a Digital Signal Processor (DSP) hangmód kiválasztásához: Standard: Lehetővé teszi a normál hangzás élvezetét. Theater: A legjobb filmek élvezetéhez. A basszus frekvenciák felerősödnek. News: Válassza a tiszta hangvisszaadáshoz.

A SOUNDBAR CSATLAKOZTATÁSA

Nézze meg a hangforrás eszközének, például a TV-nek, a DVD-/Blu-ray lejátszónak vagy a kábelvevőnek a hátulját, hogy azonosítsa a hangkimeneti portokat. Válasszon egyet az alábbi csatlakozási lehetőségek közül, amely megfelel a hangforrásának. Több eszközt is csatlakoztathat, és szükség szerint válthat a hangforrás között.

Megjegyzés: Kapcsolja ki az összes eszközt, amíg csatlakoztatja őket.

HANGMINŐSÉG	ALJZAT TÍPUSA (a forráseszközön)	KÁBEL
LEGJOBB		Digitális optikai kábel (nem tartozék)
JÓ		RCA audio kábel (tartozék)
JÓ		3,5 mm-es audio kábel (adapter tartozék)

- VÁLASSZ EGYET -

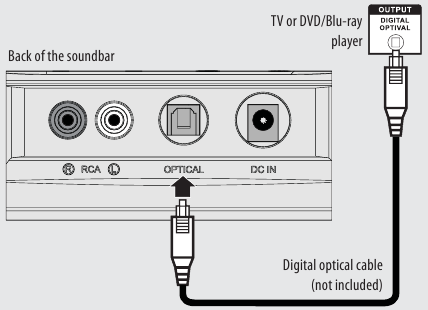

Digitális csatlakozások (LEGJOBB)

Csatlakoztassa a digitális optikai kábel (nem tartozék) egyik végét a soundbar OPTICAL aljzatához.
Csatlakoztassa a másik végét a hangforrás eszköz digitális optikai kimeneti portjához.
Módosítsa az eszköz hangkimenetét 'PCM' formátumra (általában a hangbeállításokban található). További információkért olvassa el a hangforrás eszközhöz mellékelt dokumentációt.

- VAGY -

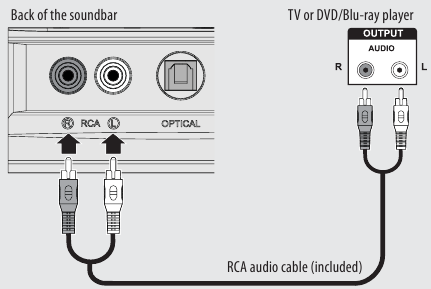

RCA csatlakozás (JÓ)

Csatlakoztassa az RCA audio kábel egyik végét a soundbar RCA portjaihoz.
Csatlakoztassa a másik végét a hangforrás eszköz RCA audio OUTPUT portjaihoz.

Megjegyzés: Győződjön meg arról, hogy a kábelvégek színe megegyezik a portok színével.

- VAGY -

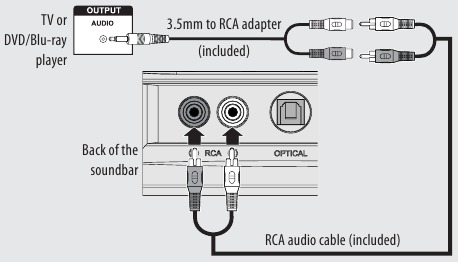

3,5 mm-es csatlakozás (JÓ)

Csatlakoztassa az RCA audio kábel egyik végét a soundbarhoz, majd csatlakoztassa a másik végét a 3,5 mm-es RCA adapterhez (tartozék).
Csatlakoztassa az adapter másik végét a hangforrás eszköz fejhallgató vagy AUX kimenetéhez.

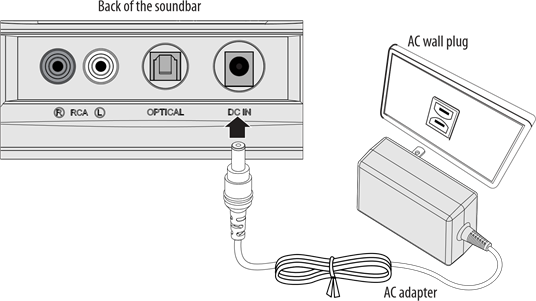

A HÁLÓZATI ADAPTER CSATLAKOZTATÁSA

A csatlakoztatás előtt győződjön meg arról, hogy az elektromos aljzat megfelel a hálózati adapter 100-240 V, 50/60 Hz-es bemeneti követelményeinek.
Csak a mellékelt hálózati adaptert használja.
Csak az összes többi csatlakoztatás után csatlakoztassa a hálózati adaptert.

Csatlakoztassa a hálózati adaptert a soundbar hátulján található DC IN aljzathoz.
Dugja be a hálózati adapter másik végét egy fali aljzatba vagy túlfeszültségvédőbe.

A SOUNDBAR CSATLAKOZTATÁSA BLUETOOTH HASZNÁLATÁVAL (OPCIONÁLIS)

Eszközök párosítása

Kapcsolja be a soundbar-t.
Helyezze a Bluetooth-eszközét a soundbar-tól 30 láb (10 m) távolságon belül.
Nyomja meg a (Bluetooth) gombot a távirányítón, vagy a (source) gombot a soundbar-on a Bluetooth mód kiválasztásához. A LED kéken villog.
Navigáljon az eszköz Bluetooth-beállításaihoz, kapcsolja be a Bluetooth-t, majd keressen elérhető eszközöket. Az eszköz párosításával kapcsolatos további információkért tekintse meg az eszköz dokumentációját.
A Bluetooth-eszközén válassza ki az "NS-SB216" elemet az eszközlistából. Ismételje meg az 1-4. lépéseket, ha az "NS-SB216" nem jelenik meg.
Ha PIN-kódot kér, írja be a "0000" kódot.
A párosítás befejezése után a LED folyamatosan kéken világít.

Megjegyzések:

Egyes eszközök, például az iPhone, a párosítás után azonnal csatlakoznak, így a soundbar Bluetooth-jelzője folyamatosan világít. Más eszközök, például a notebook számítógépek, megkérdezhetik, hogy kíván-e csatlakozni. Ebben az esetben a Bluetooth-jelző addig villog, amíg a kapcsolat létrejön.
A soundbar akár nyolc eszköz párosítási adatait is elmenti. Azonban egyszerre csak egy eszközről tud csatlakozni és tartalmat lejátszani.
Amikor bekapcsolja a soundbar-t, az automatikusan csatlakozik az utoljára csatlakoztatott eszközhöz, ha az eszköz hatótávolságon belül van. Ha egy másik párosított eszközhöz szeretne csatlakozni, kapcsolja ki a Bluetooth-t, vagy szüntesse meg a párosítást az aktuálisan párosított eszközzel, és manuálisan csatlakozzon a másik párosított eszközhöz.

Eszközök leválasztása

Kapcsolja ki a Bluetooth funkciót az eszközén.

Megjegyzés: A Bluetooth használatával kapcsolatos további információkért tekintse meg az online Felhasználói kézikönyvet.

A SOUNDBAR HASZNÁLATA

A távirányító használata

Az első használat előtt távolítsa el a műanyag fület az elemtartóból.

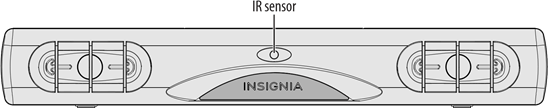

Irányítsa a távirányítót közvetlenül a soundbar elején található IR-érzékelőre. Körülbelül 23 láb (7 m) távolságon belül kell lennie a soundbar-tól.

Zenehallgatás a soundbar-on

Nyomja meg a (Power) gombot a soundbar-on vagy a távirányítón. A tápellátás jelzőfénye kialszik, és a forrás jelzőfénye világít.
Kapcsolja be a soundbar-hoz csatlakoztatott audioforrás-eszközt, és indítsa el a lejátszást.
Nyomja meg többször a gombot a soundbar-on az audioforrás kiválasztásához, vagy nyomja meg a kiválasztott forrás gombot a távirányítón, amíg hangot nem hall a soundbar-ból.
Megjegyzés: Ha az OPTICAL kapcsolatot használja, módosítania kell az eszköz hangkimeneti beállítását "PCM" formátumra. További információkért olvassa el az audioforrás-eszközhöz mellékelt kézikönyvet.
Állítsa be a hangerőt a soundbar-on vagy az audioforrás-eszközön egy kényelmes szintre.

A nagy hangerő folyamatos használata maradandóan károsíthatja a hallását.
Nyomja meg a (Power) gombot a soundbar kikapcsolásához. A tápellátás jelzőfénye pirosan világít.

A SOUNDBAR FELSZERELÉSE

Ha a soundbar-t egy falra szerelt lapos képernyős TV alá szeretné felszerelni, vásároljon egy soundbar rögzítőkészletet, például a Rocketfish SBM101 Soundbar rögzítőkészletet a Best Buy-tól, majd kövesse a mellékelt utasításokat.

HIBAELHÁRÍTÁS

Mielőtt szervizt hívna, ellenőrizze ezt a listát egy lehetséges hibaelhárítási megoldásért:
1-877-467-4289 (USA és Kanada) Ezenkívül nézze meg az online GYIK-et a www.insigniaproducts.com oldalon.

PROBLÉMA	LEHETSÉGES MEGOLDÁSOK
Nem kapcsol be a készülék.	Győződjön meg arról, hogy a hálózati adapter biztonságosan be van dugva a konnektorba és a soundbarba.
A távirányító nem működik.	Távolítson el minden akadályt a távirányító és a soundbaron lévő infravörös érzékelő között. Cserélje ki az elemet. Menjen közelebb a soundbarhoz. A távirányító hatótávolsága körülbelül 7 m (23 láb).
Nincs hang, vagy nagyon halk hang hallható a soundbarból.	Győződjön meg arról, hogy a hangforrás audio OUT (KIMENET) aljzatához csatlakozik. A port nem küld ki hangot, ha az audio bemeneti aljzat. Győződjön meg arról, hogy a soundbar hangerőszintje megfelelőre van állítva. Ha Bluetooth-t használ, tekerje fel a hangerőt a Bluetooth-eszközén. Győződjön meg arról, hogy a hangerő nincs elnémítva. Nyomja meg a (némítás) gombot a távirányítón a hangkimenet visszaállításához. Győződjön meg arról, hogy a megfelelő hangforrás van kiválasztva. Nyomja meg többször a gombot a megfelelő hangforrásra váltáshoz. Győződjön meg arról, hogy a készülék be van kapcsolva, és minden csatlakozás biztonságos. Ha 3,5 mm-es kábelcsatlakozást használ, győződjön meg arról, hogy a hangerő fel van tekerve a hangforrásán. Ha optikai csatlakozást használ, győződjön meg arról, hogy a forráseszköz hangforrása "PCM" formátumra van állítva. Lásd a hangforráseszközzel (például TV vagy DVD/Blu-ray lejátszó) kapott dokumentációt további információkért. Győződjön meg arról, hogy a használt audiokábel nem sérült vagy törött. Próbáljon ki egy másikat.
A soundbar nem működik megfelelően.	Húzza ki a hálózati adaptert a fali aljzatból, majd 30 másodperc elteltével próbálja meg újra bedugni. Ha optikai csatlakozást használ, győződjön meg arról, hogy a forráseszköz hangforrása "PCM" formátumra van állítva. Lásd a hangforráseszközzel (például TV vagy DVD/Blu-ray lejátszó) kapott dokumentációt további információkért. Győződjön meg arról, hogy a használt audiokábel nem sérült vagy törött. Próbáljon ki egy másikat.
A hang szakadozik vagy zúg.	Győződjön meg arról, hogy a hangforrás audio OUT (KIMENET) aljzatához csatlakozik. A port nem küld ki hangot, ha az audio bemeneti aljzat. Győződjön meg arról, hogy minden csatlakozás biztonságos, és a kábelek nem töröttek vagy sérültek. Ha optikai csatlakozást használ, győződjön meg arról, hogy a forráseszköz hangforrása "PCM" formátumra van állítva. Lásd a hangforráseszközzel (például TV vagy DVD/Blu-ray lejátszó) kapott dokumentációt további információkért. Csatlakoztassa egy másik forráseszközhöz (például TV-hez vagy DVD/Blu-ray lejátszóhoz), hogy megnézze, a zúgás továbbra is fennáll-e. Ha nem, ez a probléma az eredeti forráseszközzel lehet. Használjon másik csatlakozási módot (például próbálja ki az optikai csatlakozást az AUX helyett) a soundbar és a forrás eszköz között, hogy megbizonyosodjon arról, hogy mindkét eszköz aljzatai még működnek. Győződjön meg arról, hogy a használt audiokábel nem sérült vagy törött. Próbáljon ki egy másikat.
Hangot hallok a TV-ből és a soundbaromból.	Kapcsolja ki vagy némítsa el a TV belső hangszóróit. A részletekért olvassa el a TV kézikönyvét.
A TV távirányítója nem szabályozza a soundbar hangerejét.	A legtöbb esetben a TV távirányítója nem szabályozza a soundbart.
Nincs hang vagy halk hangerő Bluetooth módban.	Győződjön meg arról, hogy a Bluetooth-eszköze be van kapcsolva, a Bluetooth be van kapcsolva, és az "NS-SB216" van kiválasztva. Tekerje fel a hangerőt a soundbaron. Tekerje fel a hangerőt a Bluetooth-eszközén. Győződjön meg arról, hogy a Bluetooth-eszköze nincs elnémítva. Győződjön meg arról, hogy zenét játszik le a Bluetooth-eszközéről. Győződjön meg arról, hogy kiválasztotta a Bluetooth forrást a soundbaron. Győződjön meg arról, hogy a soundbar nincs párosítva másik Bluetooth-eszközzel. Győződjön meg arról, hogy a Bluetooth-eszköze nincs párosítva másik Bluetooth hangszóróval.
Nem lehet Bluetooth-kapcsolatot létrehozni.	Csökkentse a távolságot a soundbar és a Bluetooth-eszköze között. Kapcsolja ki, majd be az eszközeit. Párosítsa újra a soundbart és a Bluetooth-eszközét. Győződjön meg arról, hogy a soundbar nincs párosítva másik Bluetooth-eszközzel. Győződjön meg arról, hogy a soundbar és a Bluetooth-eszköze is párosítási módban van. Győződjön meg arról, hogy a Bluetooth-eszköze nincs csatlakoztatva más eszközhöz. Győződjön meg arról, hogy kiválasztotta az "NS-SB216"-ot a Bluetooth-eszközén.
A Bluetooth-eszközöm folyamatosan lecsatlakozik.	Csökkentse a távolságot a soundbar és a Bluetooth-eszköze között. Ha a Bluetooth-eszközén alacsony az akkumulátor töltöttsége, töltse fel az akkumulátort.
Az "NS-SB216" nem jelenik meg a Bluetooth-eszközömön.	Csökkentse a távolságot a soundbar és a Bluetooth-eszköze között. Állítsa a soundbart párosítási módba, majd frissítse a Bluetooth-eszközök listáját. További információkért lásd a Bluetooth-eszközéhez mellékelt dokumentációt. Győződjön meg arról, hogy a Bluetooth-eszköze látható más eszközök számára. További információkért lásd a Bluetooth-eszközéhez mellékelt dokumentációt.
