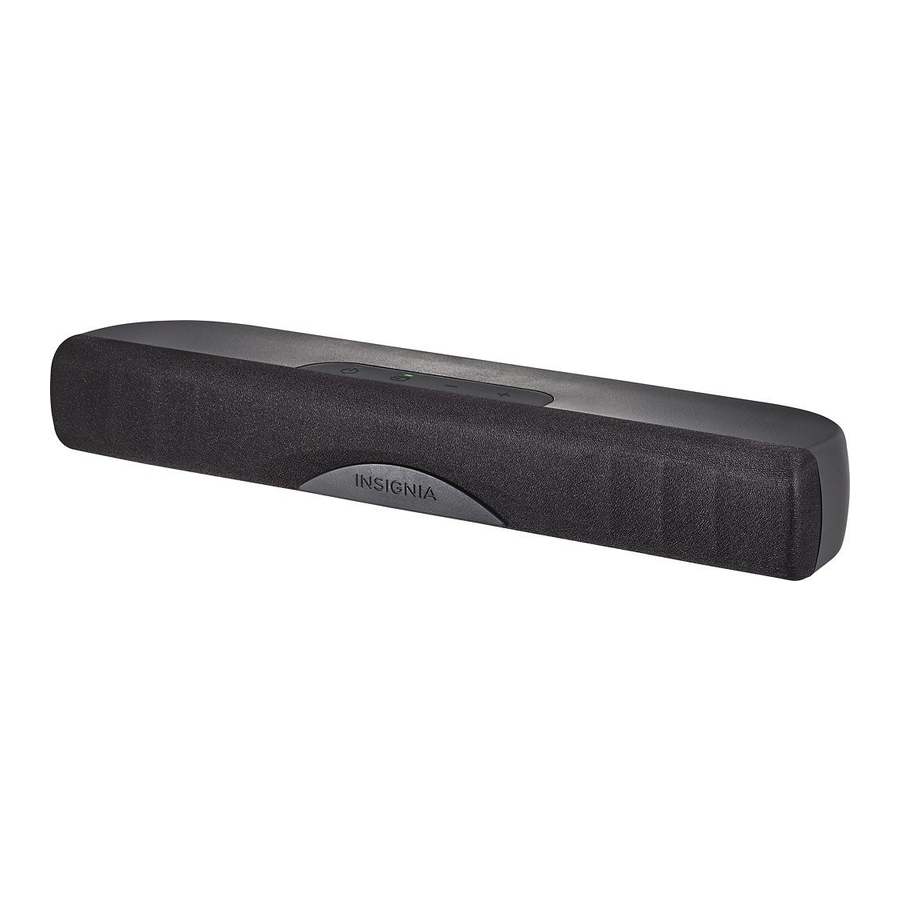

Insignia NS-SB216 - Panduan Pengaturan Cepat Mini 2.0 Soundbar Dengan Bluetooth

Isi

1 ISI PAKET
2 FITUR
3 DESKRIPSI FUNGSI
4 MENGHUBUNGKAN SOUNDBAR
5 MENGHUBUNGKAN ADAPTOR AC
6 MENGHUBUNGKAN SOUNDBAR ANDA MENGGUNAKAN BLUETOOTH (OPSIONAL)
- 6.1 Memasangkan perangkat Anda
- 6.2 Memutuskan perangkat Anda
7 MENGGUNAKAN SOUNDBAR ANDA
- 7.1 Menggunakan remote control
- 7.2 Mendengarkan soundbar Anda
8 MEMASANG SOUNDBAR ANDA
9 PEMECAHAN MASALAH
10 GARANSI TERBATAS SATU TAHUN
11 Unduh manual
12 Dalam Bahasa Lain

ISI PAKET

Sebelum menggunakan produk baru Anda, harap baca petunjuk ini untuk mencegah kerusakan.

FITUR

Tampilan atas

Tampilan belakang

Remote control (Remote kontrol)

DESKRIPSI FUNGSI

#	DESKRIPSI	FUNGSI
1	Power indicator (Indikator daya)	Menyala merah saat soundbar dalam mode standby. Berkedip merah saat soundbar dimatikan suaranya (muted). Mati saat daya menyala.
2	Source indicator (Indikator sumber)	Green (Hijau): Sumber Optical Orange (Oranye): Sumber RCA Blue (Biru): Sumber Bluetooth (berkedip saat dalam mode pairing) Purple (Ungu): DSP dipilih (pada remote) Flashes (Berkedip): saat menyesuaikan volume. Menyala terus saat level suara maksimum atau minimum tercapai.
3	(Power) button (tombol (Daya))	Tekan untuk menghidupkan soundbar. Tekan lagi untuk memasukkan soundbar ke mode standby.
4	(Source) button (tombol (Sumber))	Tekan berulang kali untuk menggilir sumber suara yang tersedia:
		Optical RCA Bluetooth
5	Tombol VOL +/–	Tekan untuk menambah atau mengurangi volume soundbar.
6	Jack RCA (R dan L)	Jika TV Anda (atau perangkat sumber audio lainnya) memiliki jack RCA out, sambungkan kabel RCA ke perangkat sumber Anda dan jack ini.
7	Jack OPTICAL (input)	Jika TV Anda (atau perangkat sumber audio lainnya) memiliki jack optical out, sambungkan kabel optical digital (tidak disertakan) ke perangkat sumber Anda dan jack ini.
8	DC IN jack (jack DC IN)	Sambungkan adaptor AC ke jack ini untuk memberi daya pada soundbar.
9	Mounting points (Titik pemasangan)	Sisipan berulir M4 untuk pemasangan.
10	(Power) button (tombol (Daya))	Tekan untuk menghidupkan soundbar. Tekan lagi untuk memasukkan soundbar ke mode standby.
11	Tombol SOURCE (SUMBER)	Tekan untuk memilih sumber suara. Pilih Optical, RCA, atau Bluetooth.
12	(Mute) button (tombol (Bisukan))	Tekan untuk membisukan suara dari soundbar. Tekan lagi untuk memulihkan suara.
13	Tombol VOL +/–	Tekan untuk menambah atau mengurangi volume soundbar.
14	Tombol DSP	Tekan untuk memilih mode suara Digital Signal Processor (DSP): Standard (Standar): Memungkinkan Anda menikmati suara normal. Theater (Teater): Terbaik untuk menikmati film. Frekuensi bass ditingkatkan. News (Berita): Pilih untuk reproduksi suara yang jernih.

MENGHUBUNGKAN SOUNDBAR

Lihat bagian belakang perangkat sumber suara Anda, seperti TV, pemutar DVD/Blu-ray, atau kotak kabel, untuk mengidentifikasi port AUDIO OUT Anda. Pilih salah satu opsi koneksi di bawah ini yang sesuai dengan sumber audio Anda. Anda dapat menghubungkan beberapa perangkat dan mengganti sumber suara sesuai kebutuhan.

warning Catatan: Matikan semua perangkat saat Anda membuat koneksi.

KUALITAS AUDIO	JENIS JACK (pada perangkat sumber)	KABEL
TERBAIK		Kabel optical digital (tidak disertakan)
BAIK		Kabel audio RCA (disertakan)
BAIK		Kabel audio 3.5 mm (adaptor disertakan)

- PILIH SALAH SATU -

Koneksi digital (TERBAIK)

Sambungkan salah satu ujung kabel optical digital (tidak disertakan) ke jack OPTICAL pada soundbar Anda.
Sambungkan ujung lainnya ke port output optical digital pada perangkat sumber audio Anda.
Ubah output audio perangkat ke format 'PCM' (biasanya ditemukan di pengaturan audio). Lihat dokumentasi yang disertakan dengan perangkat sumber audio Anda untuk informasi lebih lanjut.

- ATAU -

Koneksi RCA (BAIK)

Sambungkan salah satu ujung kabel audio RCA ke port RCA pada soundbar Anda.
Sambungkan ujung lainnya ke port OUTPUT audio RCA pada perangkat sumber audio Anda.

warning Catatan: Pastikan ujung kabel sesuai dengan warna port.

- ATAU -

Koneksi 3.5 mm (BAIK)

Sambungkan salah satu ujung konektor kabel audio RCA ke soundbar Anda, lalu sambungkan ujung lainnya ke adaptor 3.5 mm ke RCA (disertakan).
Sambungkan ujung adaptor lainnya ke headphone atau AUX Output pada perangkat sumber audio Anda.

MENGHUBUNGKAN ADAPTOR AC

Pastikan stopkontak sesuai dengan persyaratan input adaptor AC 100-240 V, 50/60 Hz sebelum menghubungkan.
Gunakan hanya adaptor AC yang disediakan.
Colokkan adaptor AC hanya setelah semua koneksi lain dibuat.

Sambungkan adaptor AC ke jack DC IN di bagian belakang soundbar.
Colokkan ujung adaptor AC lainnya ke stopkontak atau pelindung lonjakan arus.

MENGHUBUNGKAN SOUNDBAR ANDA MENGGUNAKAN BLUETOOTH (OPSIONAL)

Memasangkan perangkat Anda

Nyalakan soundbar Anda.
Tempatkan perangkat Bluetooth Anda dalam jarak 30 kaki (10 m) dari soundbar Anda.
Tekan tombol (Bluetooth) pada remote control atau tombol (source) pada soundbar untuk memilih mode Bluetooth. LED berkedip biru.
Navigasikan ke pengaturan Bluetooth perangkat Anda, aktifkan Bluetooth, lalu cari perangkat yang tersedia. Untuk informasi tambahan tentang memasangkan perangkat Anda, lihat dokumentasi perangkat Anda.
Pada perangkat Bluetooth Anda, pilih "NS-SB216" dari daftar perangkat. Ulangi langkah 1-4 jika "NS-SB216" tidak ditampilkan.
Jika kode PIN diminta, masukkan "0000."
Ketika pemasangan selesai, LED menyala biru solid.

Catatan:

Beberapa perangkat, seperti iPhone, terhubung segera setelah dipasangkan sehingga indikator Bluetooth pada soundbar Anda tetap menyala. Perangkat lain, seperti komputer notebook, mungkin menanyakan apakah Anda ingin terhubung. Dalam hal ini, indikator Bluetooth terus berkedip hingga koneksi terjalin.
Soundbar Anda menyimpan informasi pemasangan hingga delapan perangkat. Namun, ia hanya dapat terhubung dan memutar konten dari satu perangkat dalam satu waktu.
Saat Anda menghidupkan soundbar Anda, ia secara otomatis terhubung ke perangkat terakhir yang terhubung jika perangkat tersebut berada dalam jangkauan. Untuk terhubung ke perangkat yang dipasangkan berbeda, matikan Bluetooth atau batalkan pemasangan dari perangkat yang saat ini dipasangkan dan sambungkan secara manual ke perangkat yang dipasangkan lainnya.

Memutuskan perangkat Anda

Matikan fungsi Bluetooth pada perangkat Anda.

Catatan: Untuk informasi lebih lanjut tentang menggunakan Bluetooth, lihat Panduan Pengguna online.

MENGGUNAKAN SOUNDBAR ANDA

Menggunakan remote control

Lepaskan tab plastik dari kompartemen baterai sebelum menggunakan remote control untuk pertama kalinya.
Arahkan remote control langsung ke sensor IR di bagian depan soundbar. Anda harus berada dalam jarak sekitar 23 kaki (7 m) dari soundbar.

Mendengarkan soundbar Anda

Tekan tombol (Power) (Daya) pada soundbar atau remote control Anda. Indikator daya mati dan indikator sumber menyala.
Nyalakan perangkat sumber audio yang terhubung ke soundbar Anda dan mulai pemutaran.
Tekan tombol pada soundbar berulang kali untuk memilih sumber audio atau tekan tombol sumber yang dipilih pada remote control hingga Anda mendengar suara dari soundbar Anda.
Catatan: Jika Anda menggunakan koneksi OPTICAL, Anda harus mengubah pengaturan output audio perangkat Anda ke format "PCM". Lihat manual yang disertakan dengan perangkat sumber audio Anda untuk informasi tambahan.
Sesuaikan volume pada soundbar Anda atau perangkat sumber audio ke tingkat yang nyaman.

Penggunaan suara volume tinggi secara terus-menerus dapat merusak pendengaran Anda secara permanen.
Tekan tombol (Power) (Daya) untuk mematikan soundbar Anda. Indikator daya menyala merah.

MEMASANG SOUNDBAR ANDA

Jika Anda ingin memasang soundbar Anda di bawah TV layar datar yang dipasang di dinding, beli kit pemasangan soundbar, seperti kit Pemasangan Soundbar Rocketfish SBM101 dari Best Buy, lalu ikuti petunjuk yang diberikan.

PEMECAHAN MASALAH

Periksa daftar ini untuk kemungkinan solusi pemecahan masalah sebelum menghubungi layanan:
1-877-467-4289 (AS dan Kanada) Juga, periksa FAQ online di www.insigniaproducts.com.

MASALAH	KEMUNGKINAN SOLUSI
Daya tidak menyala.	Pastikan adaptor AC terpasang dengan aman ke stopkontak dan soundbar.
Remote control tidak berfungsi.	Singkirkan semua penghalang antara remote control dan sensor IR pada soundbar. Ganti baterai. Mendekatlah ke soundbar. Remote control efektif hingga sekitar 23 kaki (7 m).
Tidak ada suara atau suara tingkat sangat rendah terdengar dari soundbar.	Pastikan Anda terhubung ke jack audio OUT pada sumber suara Anda. Port tidak akan mengirim audio keluar jika itu adalah jack input audio. Pastikan tingkat volume soundbar diatur ke tingkat yang memadai. Jika Anda menggunakan Bluetooth, perbesar volume pada perangkat Bluetooth Anda. Pastikan tingkat volume tidak dimatikan. Tekan tombol (mute (bisukan)) pada remote control untuk memulihkan output suara. Pastikan sumber audio yang benar dipilih. Tekan tombol berulang kali untuk beralih ke sumber audio yang benar. Pastikan daya menyala dan semua koneksi aman. Jika Anda menggunakan koneksi kabel 3,5 mm, pastikan volume diperbesar pada sumber suara Anda. Jika Anda menggunakan koneksi optik, pastikan sumber audio perangkat diatur ke format "PCM". Lihat dokumentasi yang Anda terima dengan perangkat sumber audio (seperti TV atau pemutar DVD/Blu-ray) untuk informasi tambahan. Pastikan kabel audio yang Anda gunakan tidak rusak atau putus. Coba gunakan yang lain.
Soundbar Anda tidak berfungsi dengan benar.	Cabut adaptor AC dari stopkontak lalu coba colokkan kembali setelah 30 detik. Jika Anda menggunakan koneksi optik, pastikan sumber audio perangkat diatur ke format "PCM". Lihat dokumentasi yang Anda terima dengan perangkat sumber audio (seperti TV atau pemutar DVD/Blu-ray) untuk informasi tambahan. Pastikan kabel audio yang Anda gunakan tidak rusak atau putus. Coba gunakan yang lain.
Suara terputus-putus atau berdengung.	Pastikan Anda terhubung ke jack audio OUT pada sumber suara Anda. Port tidak akan mengirim audio keluar jika itu adalah jack input audio. Pastikan semua koneksi aman dan kabel tidak putus atau rusak. Jika Anda menggunakan koneksi optik, pastikan sumber audio perangkat diatur ke format "PCM". Lihat dokumentasi yang Anda terima dengan perangkat sumber audio (seperti TV atau pemutar DVD/Blu-ray) untuk informasi tambahan. Hubungkan ke perangkat sumber yang berbeda (seperti TV atau pemutar DVD/Blu-ray) untuk melihat apakah dengungan masih terjadi. Jika tidak, ini mungkin menunjukkan masalah dengan perangkat sumber asli. Gunakan metode koneksi yang berbeda (misalnya, coba optik alih-alih AUX) antara soundbar dan sumber perangkat untuk memastikan bahwa jack pada kedua perangkat masih berfungsi. Pastikan kabel audio yang Anda gunakan tidak rusak atau putus. Coba gunakan yang lain.
Saya dapat mendengar suara dari TV saya dan soundbar saya.	Matikan atau bisukan speaker internal TV Anda. Lihat manual TV untuk instruksi.
Remote TV saya tidak mengontrol volume soundbar saya.	Dalam kebanyakan kasus, remote TV Anda tidak akan mengontrol soundbar Anda.
Tidak ada suara atau volume rendah dalam mode Bluetooth.	Pastikan perangkat Bluetooth Anda dihidupkan, Bluetooth dihidupkan, dan "NS-SB216" dipilih. Perbesar volume pada soundbar Anda. Perbesar volume pada perangkat Bluetooth Anda. Pastikan perangkat Bluetooth Anda tidak dibisukan. Pastikan Anda memutar musik dari perangkat Bluetooth Anda. Pastikan Anda telah memilih sumber Bluetooth pada soundbar Anda. Pastikan soundbar Anda tidak dipasangkan ke perangkat Bluetooth lain. Pastikan perangkat Bluetooth Anda tidak dipasangkan ke speaker Bluetooth yang berbeda.
Tidak dapat membuat koneksi Bluetooth.	Perpendek jarak antara soundbar dan perangkat Bluetooth Anda. Matikan perangkat Anda, lalu hidupkan. Pasangkan kembali soundbar dan perangkat Bluetooth Anda. Pastikan soundbar Anda tidak dipasangkan ke perangkat Bluetooth lain. Pastikan soundbar dan perangkat Bluetooth Anda berada dalam mode pemasangan. Pastikan perangkat Bluetooth Anda tidak terhubung ke perangkat lain. Pastikan Anda telah memilih "NS-SB216" pada perangkat Bluetooth Anda.
Perangkat Bluetooth saya terus melepaskan pemasangan.	Perpendek jarak antara soundbar dan perangkat Bluetooth Anda. Jika baterai pada perangkat Bluetooth Anda lemah, isi ulang baterai.
"NS-SB216" tidak muncul di perangkat Bluetooth saya.	Perpendek jarak antara soundbar dan perangkat Bluetooth Anda. Masukkan soundbar Anda ke mode pemasangan, lalu segarkan daftar perangkat Bluetooth Anda. Untuk informasi lebih lanjut, lihat dokumentasi yang disertakan dengan perangkat Bluetooth Anda. Pastikan perangkat Bluetooth Anda terlihat oleh perangkat lain. Untuk informasi lebih lanjut, lihat dokumentasi yang disertakan dengan perangkat Bluetooth Anda.
