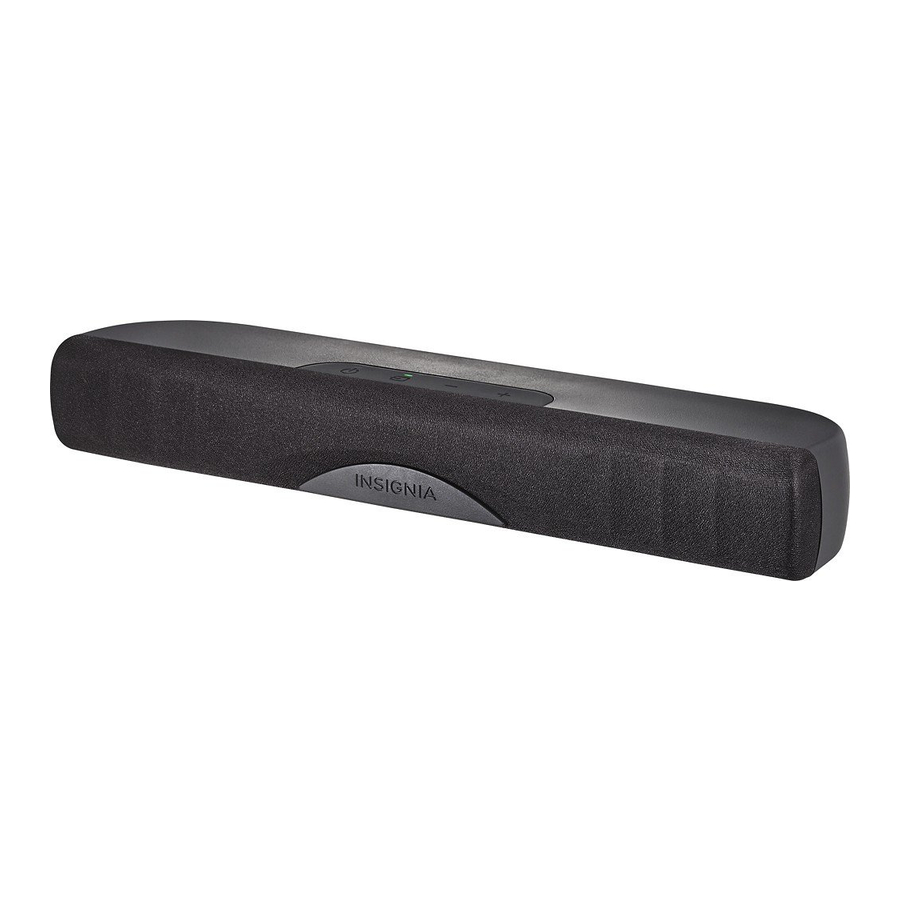

Insignia NS-SB216 - Mini 2.0 Garso juosta su "Bluetooth" Greito sąrankos vadovas

Turinys

1 PAKUOTĖS TURINYS
2 SAVYBĖS
3 FUNKCIJŲ APRAŠYMAS
4 GARSO JUOSTOS PRIJUNGIMAS
5 KINTAMOSIOS SROVĖS ADAPTERIO PRIJUNGIMAS
6 SOUNDBAR PRIJUNGIMAS NAUDOJANT "BLUETOOTH" (PASIRINKTINAI)
- 6.1 Įrenginių susiejimas
- 6.2 Įrenginių atjungimas
7 SOUNDBAR NAUDOJIMAS
- 7.1 Nuotolinio valdymo pulto naudojimas
- 7.2 Klausymasis per soundbar
8 SOUNDBAR MONTAVIMAS
9 GEDIMŲ ŠALINIMAS
10 VIENŲ METŲ RIBOTA GARANTIJA
11 Atsisiųsti instrukciją
12 Kitomis kalbomis

PAKUOTĖS TURINYS

Prieš naudodami naują gaminį, perskaitykite šias instrukcijas, kad išvengtumėte žalos.

SAVYBĖS

Viršutinis vaizdas

Galinis vaizdas

Nuotolinio valdymo pultas

FUNKCIJŲ APRAŠYMAS

#	APRAŠYMAS	FUNKCIJA
1	Maitinimo indikatorius	Šviečia raudonai, kai garso juosta veikia budėjimo režimu. Mirksi raudonai, kai garso juosta yra nutildyta. Išsijungia, kai įjungiamas maitinimas.
2	Šaltinio indikatorius	Žalia: Optinis šaltinis Oranžinė: RCA šaltinis Mėlyna: "Bluetooth" šaltinis (mirksi, kai veikia susiejimo režimas) Violetinė: Pasirinktas DSP (nuotolinio valdymo pulte) Mirksi: reguliuojant garsumą. Šviečia nuolat, kai pasiekiamas maksimalus arba minimalus garso lygis.
3	(Maitinimo) button (mygtukas)	Paspauskite, kad įjungtumėte garso juostą. Paspauskite dar kartą, kad garso juosta pereitų į budėjimo režimą.
4	(Šaltinio) button (mygtukas)	Spauskite pakartotinai, kad perjungtumėte galimus garso šaltinius:
		Optinis RCA "Bluetooth"
5	VOL +/– buttons (mygtukai)	Spauskite, kad padidintumėte arba sumažintumėte garso juostos garsumą.
6	RCA (R ir L) lizdai	Jei jūsų televizorius (ar kitas garso šaltinio įrenginys) turi RCA išvesties lizdus, prijunkite RCA laidus prie šaltinio įrenginio ir šių lizdų.
7	OPTICAL (įvesties) lizdas	Jei jūsų televizorius (ar kitas garso šaltinio įrenginys) turi optinės išvesties lizdą, prijunkite skaitmeninį optinį laidą (nepridedamas) prie šaltinio įrenginio ir šio lizdo.
8	DC IN jack	Prijunkite kintamosios srovės adapterį prie šio lizdo, kad maitintumėte garso juostą.
9	Montavimo taškai	M4 srieginiai įdėklai montavimui.
10	(Maitinimo) button (mygtukas)	Paspauskite, kad įjungtumėte garso juostą. Paspauskite dar kartą, kad garso juosta pereitų į budėjimo režimą.
11	SOURCE buttons (mygtukai)	Spauskite, kad pasirinktumėte garso šaltinį. Pasirinkite optinį, RCA arba "Bluetooth".
12	(Nutildymo) button (mygtukas)	Spauskite, kad nutildytumėte garso juostos garsą. Paspauskite dar kartą, kad atkurtumėte garsą.
13	VOL +/– buttons (mygtukai)	Spauskite, kad padidintumėte arba sumažintumėte garso juostos garsumą.
14	DSP buttons (mygtukai)	Spauskite, kad pasirinktumėte skaitmeninio signalo procesoriaus (DSP) garso režimą: Standard ("Standartinis"): leidžia mėgautis įprastu garsu. Theater ("Kino teatras"): geriausiai tinka mėgautis filmais. Sustiprinami žemi dažniai. News ("Naujienos"): pasirinkite aiškiam balso atkūrimui.

GARSO JUOSTOS PRIJUNGIMAS

Pažvelkite į savo garso šaltinio įrenginio, pvz., televizoriaus, DVD/Blu-ray grotuvo arba kabelinės televizijos priedėlio, galinę dalį, kad nustatytumėte garso IŠVESTIES prievadus. Pasirinkite vieną iš toliau pateiktų jungties parinkčių, kuri atitinka jūsų garso šaltinį. Galite prijungti kelis įrenginius ir, jei reikia, perjungti garso šaltinį.

warning Pastaba: išjunkite visus įrenginius, kol atliekate jungtis.

GARSO KOKYBĖ	LIZDO TIPAS (šaltinio įrenginyje)	KABELIS
GERIAUSIAS		Skaitmeninis optinis kabelis (nepridedamas)
GERAS		RCA garso kabelis (pridedamas)
GERAS		3,5 mm garso kabelis (adapteris pridedamas)

- PASIRINKITE VIENĄ -

Skaitmeninės jungtys (GERIAUSIAS)

Prijunkite vieną skaitmeninio optinio kabelio (nepridedamas) galą prie OPTICAL lizdo ant garso juostos.
Prijunkite kitą galą prie skaitmeninės optinės išvesties prievado ant garso šaltinio įrenginio.
Pakeiskite įrenginio garso išvestį į 'PCM' formatą (paprastai randamas garso nustatymuose). Daugiau informacijos rasite dokumentacijoje, kuri buvo pateikta kartu su jūsų garso šaltinio įrenginiu.

- ARBA -

RCA jungtis (GERAS)

Prijunkite vieną RCA garso kabelio galą prie RCA prievadų ant garso juostos.
Prijunkite kitą galą prie RCA garso OUTPUT prievadų ant garso šaltinio įrenginio.

warning Pastaba: įsitikinkite, kad kabelio galai atitinka prievadų spalvą.

- ARBA -

3,5 mm jungtis (GERAS)

Prijunkite vieną RCA garso kabelio jungčių galą prie garso juostos, tada prijunkite kitą galą prie 3,5 mm į RCA adapterio (pridedamas).
Prijunkite kitą adapterio galą prie ausinių arba AUX išvesties ant garso šaltinio įrenginio.

KINTAMOSIOS SROVĖS ADAPTERIO PRIJUNGIMAS

Prieš prijungdami įsitikinkite, kad elektros lizdas atitinka kintamosios srovės adapterio įvesties reikalavimus 100–240 V, 50/60 Hz.
Naudokite tik pateiktą kintamosios srovės adapterį.
Prijunkite kintamosios srovės adapterį tik atlikę visas kitas jungtis.

Prijunkite kintamosios srovės adapterį prie DC IN lizdo garso juostos gale.
Įjunkite kitą kintamosios srovės adapterio galą į maitinimo lizdą arba viršįtampių slopintuvą.

SOUNDBAR PRIJUNGIMAS NAUDOJANT "BLUETOOTH" (PASIRINKTINAI)

Įrenginių susiejimas

Įjunkite savo soundbar.
Padėkite savo "Bluetooth" įrenginį ne toliau kaip 30 pėdų (10 m) atstumu nuo soundbar.
Paspauskite ("Bluetooth") mygtuką ant nuotolinio valdymo pulto arba (šaltinio) mygtuką ant soundbar, kad pasirinktumėte "Bluetooth" režimą. Šviesos diodas mirksi mėlynai.
Eikite į savo įrenginio "Bluetooth" nustatymus, įjunkite "Bluetooth", tada ieškokite galimų įrenginių. Norėdami gauti daugiau informacijos apie įrenginio susiejimą, žr. įrenginių dokumentaciją.
Savo "Bluetooth" įrenginyje įrenginių sąraše pasirinkite "NS-SB216". Pakartokite 1–4 veiksmus, jei "NS-SB216" nerodomas.
Jei prašoma PIN kodo, įveskite "0000".
Kai susiejimas bus baigtas, šviesos diodas šviečia mėlynai.

warning Pastabos:

Kai kurie įrenginiai, pvz., "iPhone", prisijungia iškart po susiejimo, todėl "Bluetooth" indikatorius ant soundbar lieka įjungtas. Kiti įrenginiai, pvz., nešiojamieji kompiuteriai, gali paklausti, ar norite prisijungti. Tokiu atveju "Bluetooth" indikatorius toliau mirksi, kol bus užmegztas ryšys.
Jūsų soundbar išsaugo susiejimo informaciją iki aštuonių įrenginių. Tačiau jis gali būti prijungtas ir leisti turinį tik iš vieno įrenginio vienu metu.
Kai įjungiate soundbar, jis automatiškai prisijungia prie paskutinio prijungto įrenginio, jei tas įrenginys yra diapazone. Norėdami prisijungti prie kito susieto įrenginio, išjunkite "Bluetooth" arba atjunkite nuo šiuo metu susieto įrenginio ir rankiniu būdu prisijunkite prie kito susieto įrenginio.

Įrenginių atjungimas

Išjunkite "Bluetooth" funkciją savo įrenginyje.

warning Pastaba: Norėdami gauti daugiau informacijos apie "Bluetooth" naudojimą, žr. internetinį Vartotojo vadovą.

SOUNDBAR NAUDOJIMAS

Nuotolinio valdymo pulto naudojimas

Prieš pirmą kartą naudodami nuotolinio valdymo pultą, išimkite plastikinę juostelę iš baterijų skyriaus.
Nukreipkite nuotolinio valdymo pultą tiesiai į IR jutiklį, esantį soundbar priekyje. Turite būti maždaug 23 pėdų (7 m) atstumu nuo soundbar.

Klausymasis per soundbar

Paspauskite (Maitinimo) mygtuką ant soundbar arba nuotolinio valdymo pulto. Maitinimo indikatorius išsijungia ir užsidega šaltinio indikatorius.
Įjunkite prie soundbar prijungtą garso šaltinio įrenginį ir pradėkite atkūrimą.
Pakartotinai spauskite mygtuką ant soundbar, kad pasirinktumėte garso šaltinį, arba paspauskite pasirinktą šaltinio mygtuką ant nuotolinio valdymo pulto, kol iš soundbar išgirsite garsą.
Pastaba: Jei naudojate OPTICAL jungtį, turite pakeisti savo įrenginio garso išvesties nustatymą į "PCM" formatą. Daugiau informacijos rasite kartu su garso šaltinio įrenginiu pateiktame vadove.
Sureguliuokite garsumą ant soundbar arba garso šaltinio įrenginio iki patogaus lygio.

Nuolatinis didelio garsumo garso naudojimas gali visam laikui pažeisti klausą.
Paspauskite (Maitinimo) mygtuką, kad išjungtumėte soundbar. Maitinimo indikatorius užsidega raudonai.

SOUNDBAR MONTAVIMAS

Jei norite sumontuoti soundbar po prie sienos pritvirtintu plokščiaekraniu televizoriumi, įsigykite soundbar montavimo rinkinį, pvz., "Rocketfish SBM101 Soundbar Mounting kit" iš "Best Buy", tada vadovaukitės pateiktomis instrukcijomis.

GEDIMŲ ŠALINIMAS

Prieš kreipdamiesi į techninės priežiūros centrą, peržiūrėkite šį sąrašą, kuriame gali būti gedimo šalinimo sprendimas:
1-877-467-4289 (JAV ir Kanada). Taip pat peržiūrėkite DUK internete adresu www.insigniaproducts.com.

PROBLEMA	GALIMI SPRENDIMAI
Neįsijungia maitinimas.	Įsitikinkite, kad kintamosios srovės adapteris tvirtai įkištas į maitinimo lizdą ir soundbar'ą.
Nuotolinio valdymo pultas neveikia.	Pašalinkite visas kliūtis tarp nuotolinio valdymo pulto ir IR jutiklio ant soundbar'o. Pakeiskite bateriją. Priartėkite prie soundbar'o. Nuotolinio valdymo pultas veikia maždaug iki 23 pėdų (7 m) atstumu.
Negirdėti jokio garso arba girdimas labai žemo lygio garsas iš soundbar'o.	Įsitikinkite, kad esate prisijungę prie garso OUT lizdo savo garso šaltinyje. Prievadas nesiųs garso, jei tai yra garso įvesties lizdas. Įsitikinkite, kad soundbar'o garsumo lygis nustatytas tinkamu lygiu. Jei naudojate "Bluetooth", padidinkite garsumą savo "Bluetooth" įrenginyje. Įsitikinkite, kad garsas nėra nutildytas. Paspauskite (nutildymo) mygtuką ant nuotolinio valdymo pulto, kad atkurtumėte garso išvestį. Įsitikinkite, kad pasirinktas tinkamas garso šaltinis. Kelis kartus paspauskite mygtuką, kad perjungtumėte į tinkamą garso šaltinį. Įsitikinkite, kad maitinimas įjungtas ir visos jungtys yra saugios. Jei naudojate 3,5 mm kabelio jungtį, įsitikinkite, kad garsas yra padidintas jūsų garso šaltinyje. Jei naudojate optinę jungtį, įsitikinkite, kad šaltinio įrenginio garso šaltinis nustatytas į "PCM" formatą. Žr. dokumentaciją, kurią gavote su garso šaltinio įrenginiu (pvz., televizoriumi arba DVD/Blu-ray grotuvu), kad gautumėte papildomos informacijos. Įsitikinkite, kad naudojamas garso kabelis nėra pažeistas ar sulūžęs. Pabandykite naudoti kitą.
Jūsų soundbar'as neveikia tinkamai.	Atjunkite kintamosios srovės adapterį nuo sieninio lizdo ir po 30 sekundžių pabandykite vėl jį įjungti. Jei naudojate optinę jungtį, įsitikinkite, kad šaltinio įrenginio garso šaltinis nustatytas į "PCM" formatą. Žr. dokumentaciją, kurią gavote su garso šaltinio įrenginiu (pvz., televizoriumi arba DVD/Blu-ray grotuvu), kad gautumėte papildomos informacijos. Įsitikinkite, kad naudojamas garso kabelis nėra pažeistas ar sulūžęs. Pabandykite naudoti kitą.
Garsas trūkinėja arba ūžia.	Įsitikinkite, kad esate prisijungę prie garso OUT lizdo savo garso šaltinyje. Prievadas nesiųs garso, jei tai yra garso įvesties lizdas. Įsitikinkite, kad visos jungtys yra saugios ir kabeliai nėra sulūžę ar pažeisti. Jei naudojate optinę jungtį, įsitikinkite, kad šaltinio įrenginio garso šaltinis nustatytas į "PCM" formatą. Žr. dokumentaciją, kurią gavote su garso šaltinio įrenginiu (pvz., televizoriumi arba DVD/Blu-ray grotuvu), kad gautumėte papildomos informacijos. Prisijunkite prie kito šaltinio įrenginio (pvz., televizoriaus arba DVD/Blu-ray grotuvo), kad pamatytumėte, ar ūžimas vis dar pasireiškia. Jei ne, tai gali reikšti problemą su originaliu šaltinio įrenginiu. Naudokite kitą jungties metodą (pvz., pabandykite optinę jungtį vietoj AUX) tarp soundbar'o ir šaltinio įrenginio, kad įsitikintumėte, jog lizdai abiejuose įrenginiuose vis dar veikia. Įsitikinkite, kad naudojamas garso kabelis nėra pažeistas ar sulūžęs. Pabandykite naudoti kitą.
Girdžiu garsą iš savo televizoriaus ir savo soundbar'o.	Išjunkite arba nutildykite vidinius savo televizoriaus garsiakalbius. Instrukcijų ieškokite televizoriaus vadove.
Mano televizoriaus nuotolinio valdymo pultas nekontroliuoja mano soundbar'o garsumo.	Daugeliu atvejų jūsų televizoriaus nuotolinio valdymo pultas nekontroliuos jūsų soundbar'o.
Nėra garso arba žemas garsumas "Bluetooth" režimu.	Įsitikinkite, kad jūsų "Bluetooth" įrenginys yra įjungtas, "Bluetooth" yra įjungtas ir pasirinktas "NS-SB216". Padidinkite garsumą ant savo soundbar'o. Padidinkite garsumą ant savo "Bluetooth" įrenginio. Įsitikinkite, kad jūsų "Bluetooth" įrenginys nėra nutildytas. Įsitikinkite, kad grojate muziką iš savo "Bluetooth" įrenginio. Įsitikinkite, kad pasirinkote "Bluetooth" šaltinį ant savo soundbar'o. Įsitikinkite, kad jūsų soundbar'as nėra susietas su kitu "Bluetooth" įrenginiu. Įsitikinkite, kad jūsų "Bluetooth" įrenginys nėra susietas su kitu "Bluetooth" garsiakalbiu.
Nepavyksta užmegzti "Bluetooth" ryšio.	Sumažinkite atstumą tarp savo soundbar'o ir savo "Bluetooth" įrenginio. Išjunkite savo įrenginius, tada įjunkite. Iš naujo susiekite savo soundbar'ą ir savo "Bluetooth" įrenginį. Įsitikinkite, kad jūsų soundbar'as nėra susietas su kitu "Bluetooth" įrenginiu. Įsitikinkite, kad jūsų soundbar'as ir "Bluetooth" įrenginys yra susiejimo režime. Įsitikinkite, kad jūsų "Bluetooth" įrenginys nėra prijungtas prie jokio kito įrenginio. Įsitikinkite, kad pasirinkote "NS-SB216" ant savo "Bluetooth" įrenginio.
Mano "Bluetooth" įrenginys nuolat atsiejamas.	Sumažinkite atstumą tarp savo soundbar'o ir savo "Bluetooth" įrenginio. Jei jūsų "Bluetooth" įrenginio baterija išsikrovusi, įkraukite bateriją.
"NS-SB216" nepasirodo mano "Bluetooth" įrenginyje.	Sumažinkite atstumą tarp savo soundbar'o ir savo "Bluetooth" įrenginio. Įjunkite savo soundbar'ą į susiejimo režimą, tada atnaujinkite savo "Bluetooth" įrenginių sąrašą. Norėdami gauti daugiau informacijos, žr. dokumentaciją, kuri buvo pateikta su jūsų "Bluetooth" įrenginiu. Įsitikinkite, kad jūsų "Bluetooth" įrenginys yra matomas kitiems įrenginiams. Norėdami gauti daugiau informacijos, žr. dokumentaciją, kuri buvo pateikta su jūsų "Bluetooth" įrenginiu.
