Creative Sound Blaster X4 - väline USB DAC ja võimendi helikaardi kasutusjuhend

ÜLEVAADE

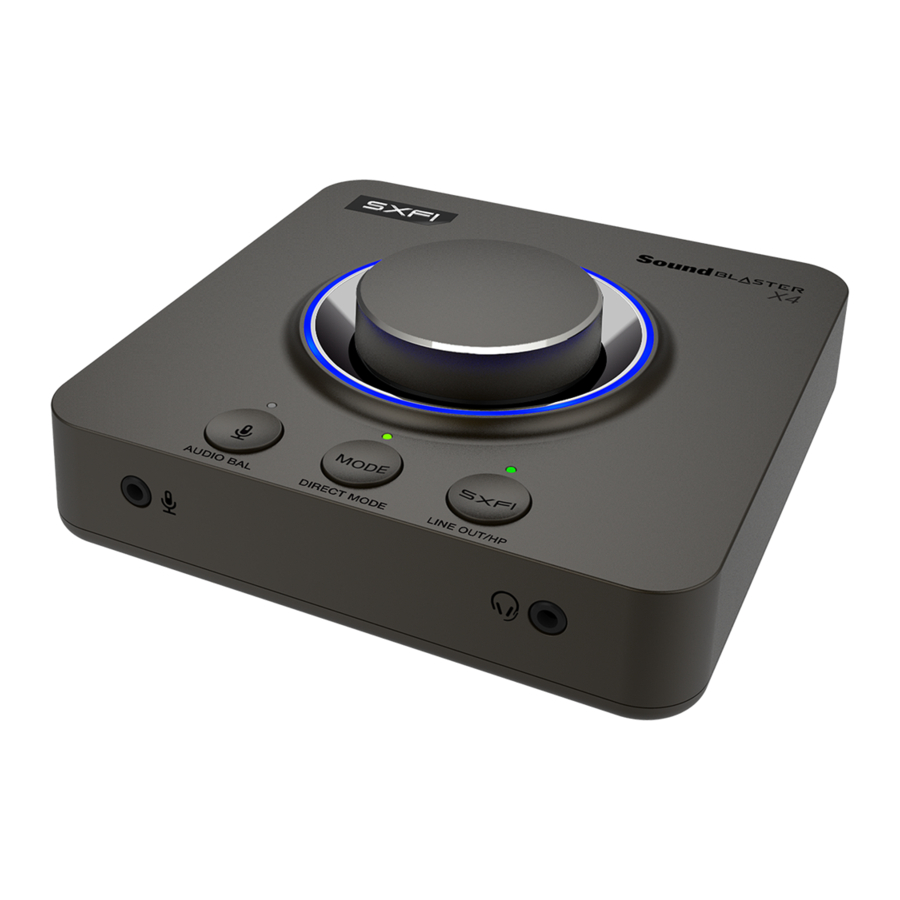

Esivaade

1. Helitugevuse nupp
2. Mikrofoni juhtnupp
3. Režiimi nupp
4. Super X-Fi nupp
5. LED-rõngas
6. Mikrofoni sisend (mono)
7. Kõrvaklappide / peakomplekti pesa

Tagavaade

8. Esikõlarite väljund (L / R)
9. Külgkõlarite väljund (L / R)
10. Tagakõlarite väljund (L / R)
11. Keskkõlar / Subwoofer
12. Liinisisend / optiline sisend
13. Optiline väljund
14. USB-C port

ÜHENDUVUS

1. Mikrofon
2. Peakomplekt
3. Kõrvaklapid

4. 2.1 analoogkõlar
5. 7.1 analoogkõlarisüsteem
6. 5.1 analoogkõlarisüsteem
7. Mobiilseade
8. Digitaalne helipleier
9. AV-vastuvõtja
10. USB seinatoiteadapter*
    * DC 5V, 1A (ei kuulu komplekti)
11. PC / Mac
12. Nintendo Switch™ dokk
13. PS5™
14. PS4™

1. Esi
2. Külg
3. Taga
4. Keskkõlar / Subwoofer
5. Liinisisend
6. Optiline sisend*
7. HDMI optiliseks muundur
8. HDMI kaabel
9. Optiline väljund
10. USB-C kuni USB-C kaabel
11. USB-C kuni USB-A kaabel*

*Kaasas

NUPPUDE FUNKTSIOONID JA LED-INDIKAATORID

1. Helitugevuse nupp

   Keerake nuppu vasakule / paremale, et vähendada / suurendada taasesituse, mikrofoni või helibalansi helitugevust. Vajutage ja hoidke all, et käivitada Bluetooth sidumine*.
   *Bluetooth ühendus on reserveeritud ainult seadme juhtimiseks ja Super X-Fi profiili üleslaadimiseks. Heli voogedastus ei ole saadaval Bluetooth kaudu

   SININE	Taasesituse helitugevus
   PUNANE	Mikrofoni helitugevus
   ROHELINE / ORANŽ / TSÜAAN	Helibalanss
   VALGE	Bluetooth Low Energy (BLE) ühendus

2. Mikrofoni juhtnupp

   Vajutage üks kord, et lülituda mikrofoni juhtimisele. Kasutage helitugevuse nuppu mikrofoni sisendi taseme reguleerimiseks. Vajutage helitugevuse nuppu üks kord, et mikrofon vaigistada.
   Vajutage ja hoidke all, et aktiveerida / deaktiveerida helibalanss.

   LED VÄLJAS	Mikrofoni sisend – väljas
   PUNANE	Mikrofoni sisend – sees
   ROHELINE	Helibalanss – sees

3. Helibalanss

   Vajutage ja hoidke all mikrofoni juhtnuppu (Microphone Control Button), et lubada / keelata helibalanss. Pöörake nuppu päripäeva, et suurendada oma mängu helitaset, vähendades samal ajal vestluse helitugevust. Pöörake nuppu vastupäeva, et suurendada oma vestluse helitugevust, vähendades samal ajal mängu helitaset. Helibalansi lähtestamiseks vajutage helitugevuse nuppu üks kord.
   *Helibalanss on saadaval ainult PC, Mac ja PS5 / PS4 seadmetes

   ROHELINE	Helibalanss – sees
   ORANŽ	Heliallikas – Sound Blaster X4 SPDIF-väljundpunkt
   TSÜAAN	Heliallikas – Sound Blaster X4 kõlarite väljundpunkt

4. Režiimi nupp

   Vajutage, et liikuda läbi EQ režiimide. Kui Super X-Fi on keelatud, saavad kasutajad valida kolme erineva EQ režiimi vahel, vajutades režiimi nuppu (Mode button). Kui Super X-Fi on lubatud, on saadaval ainult SXFI režiimi EQ.
   Saate ka kohandada ja määrata oma EQ-d mis tahes EQ režiimile Creative rakenduses, et see paremini sobiks teie eelistustega.

   LED VÄLJAS	EQ – väljas
   ROHELINE	EQ for SXFI* *Saadaval ainult siis, kui Super X-Fi on lubatud
   VALGE	Režiim 1 – Muusika
   LILLA	Režiim 2 – Filmid
   SININE	Režiim 3 – Sammude võimendaja
   ORANŽ	Otsene režiim (vajutage ja hoidke all)

5. Super X-Fi nupp

   Vajutage ja hoidke all, et lülituda liiniväljundi (kõlar) ja kõrvaklappide väljundi vahel. Kõrvaklappide režiimis vajutage üks kord, et lubada / keelata Super X-Fi.
   Seadistage oma Super X-Fi profiil, järgides juhiseid, mis on toodud jaotises "Super X-Fi seadistamine".

   LED VÄLJAS	Liiniväljund (kõlar)
   ROHELINE	Kõrvaklappide väljund: Super X-Fi – sees
   SININE	Kõrvaklappide väljund: SXFI BATTLE režiim – sees
   ORANŽ	Kõrvaklappide väljund: Super X-Fi – väljas

HELIBALANSI SEADISTAMINE

PC seadistamine:

• Seaded > Süsteem > Heli > Helijuhtpaneel > Taasesituse vahekaart > Kõlarid (Sound Blaster X4) > Paremklõps kõlaritel... "Määra vaike seadmeks" ("Set As Default Device")
• Seaded > Süsteem > Heli > Helijuhtpaneel > Taasesituse vahekaart > SPDIF väljund (Sound Blaster X4) > Paremklõps SPDIF väljundil... "Määra vaike side seadmeks" ("Set As Default Communications Device")

Mac seadistamine:

• Süsteemieelistused > Heli > Väljund > "Sound Blaster X4 kõlarid" ("Sound Blaster X4 Speakers")
• Rakenduse heliväljundi seaded > "Sound Blaster X4 SPDIF väljund" ("Sound Blaster X4 SPDIF Out")

PS5 / PS4 seadistamine:

Lisateabe saamiseks külastage creative.com/support/SBX4

TARKVARA ALLALAADIMINE

Isikupärastage oma helikogemust Sound Blaster X4-ga Creative rakenduses. Laadige alla tarkvara ja selle kasutusjuhend aadressilt creative.com/support/SBX4.

Creative rakendus

PC

Laadige alla Creative rakendus oma PC jaoks aadressilt creative.com/support/SBX4, et saada täielik kontroll oma helikogemuse üle Sound Blaster X4-ga.

iOS ja Android

Juhtige oma Sound Blaster X4 isegi siis, kui see on ühendatud teie konsooliga! Lihtsalt laadige alla Creative rakendus Apple'i App Store'ist või Google Play Store'ist, et alustada.

Creative rakendusega saate:

• Juurdepääs meie uuele SmartComms Kit'i nutikate suhtlusfunktsioonide komplektile ja nende juhtimine, nagu VoiceDetect, NoiseClean-in ja NoiseClean-out, et parandada oma veebisuhtluskogemust
• Isikupärastage heliefekte Sound Blaster Acoustic Engine'i helirežiimi funktsioonidega, nagu Surround, Bass, Crystalizer, Smart Volume ja Dialog Plus
• Kogege professionaalselt häälestatud helieelseadistusi filmide, muusika ja mängude jaoks
• Seadistage kõlarite ja kõrvaklappide konfiguratsioonid
• Reguleerige taasesituse ja salvestamise seadeid

*SmartComms Kit ja Sound Blaster Acoustic Engine on praegu saadaval ainult PC-s

SUPER X-FI ISIKUPÄRASTAMINE

Vabastage Super X-Fi jõudlus SXFI rakendusega. Rakendus võimaldab teil isikupärastada oma Super X-Fi profiili täiustatud pea- ja kõrvakaardistamise protsessi kaudu, et saada täielik Super X-Fi kogemus.

Laadige alla SXFI rakendus:

iOS App Store

Google Play Store

TEHNILISED ANDMED

• Traadita tüüp: Bluetooth Low Energy (BLE)
• Maksimaalne RF väljundvõimsus: 4 dBm
• Töösagedusala: 2402–2480 MHz
• Sisend: 5V 1A
• Töötemperatuur: 0–40°C

MUU TEAVE

Kasutusjuhendi ning ohutus- ja regulatiivteabe saamiseks külastage creative.com/compliance/SBX4.

TOOTE REGISTREERIMINE

Toote registreerimine tagab teile kõige sobivama teenuse ja toote toe.

Saate oma toote registreerida Creative rakenduses või aadressil www.creative.com/register.

Hoidke see dokument edaspidiseks kasutamiseks alles.

PN 03SB181500000 Rev B
