Creative Sound Blaster X4 - Manual pentru placa de sunet externă USB DAC și Amp

PREZENTARE GENERALĂ

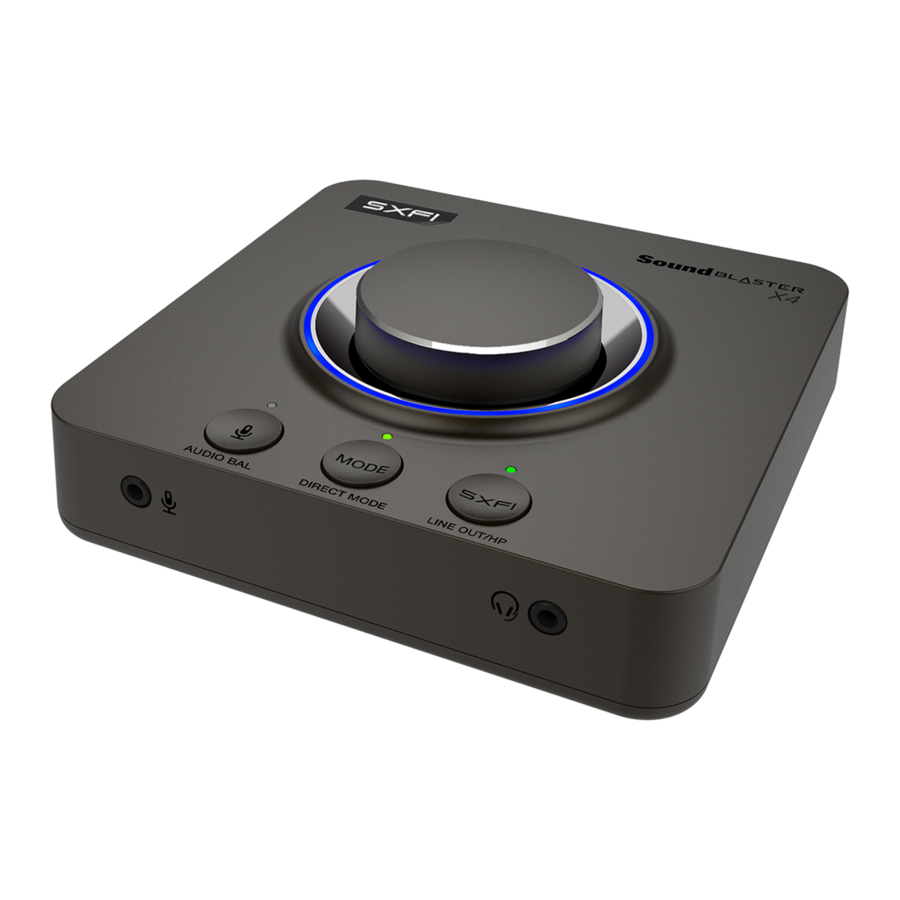

Vizualizare frontală

1. Buton de control al volumului
2. Buton de control al microfonului
3. Butonul Mode (Mod)
4. Butonul Super X-Fi
5. Inel LED
6. Intrare microfon (Mono)
7. Mufă pentru căști / set cu cască

Vizualizare din spate

8. Ieșire frontală (L / R)
9. Ieșire laterală (L / R)
10. Ieșire spate (L / R)
11. Centru / Subwoofer
12. Intrare linie / optică
13. Ieșire optică
14. Port USB-C

CONECTIVITATE

1. Microfon
2. Set cu cască
3. Căști

4. Difuzor analogic 2.1
5. Sistem de difuzoare analogice 7.1
6. Sistem de difuzoare analogice 5.1
7. Dispozitiv mobil
8. Player audio digital
9. Receptor AV
10. Adaptor de alimentare de perete USB*
    * DC 5V, 1A (nu este inclus)
11. PC / Mac
12. Nintendo Switch™ Dock
13. PS5™
14. PS4™

1. Față
2. Lateral
3. Spate
4. Centru / Subwoofer
5. Intrare linie
6. Intrare optică*
7. Convertor HDMI la optic
8. Cablu HDMI
9. Ieșire optică
10. Cablu USB-C la USB-C
11. Cablu USB-C la USB-A*

*Inclus

FUNCȚIILE BUTOANELOR ȘI INDICATOARELE LED

1. Buton de control al volumului

   Rotiți butonul spre stânga / dreapta pentru a reduce / crește volumul redării, al microfonului sau al echilibrului audio. Apăsați și mențineți apăsat pentru a iniția împerecherea Bluetooth*.
   *Conexiunea Bluetooth este rezervată numai pentru controlul dispozitivului și încărcarea profilului Super X-Fi. Streamingul audio nu este disponibil prin Bluetooth

   ALBASTRU	Volumul redării
   ROȘU	Volumul microfonului
   VERDE / PORTOCALIU / CYAN	Echilibru audio
   ALB	Conexiune Bluetooth Low Energy (BLE)

2. Buton de control al microfonului

   Apăsați o dată pentru a comuta la controlul microfonului. Utilizați butonul de control al volumului pentru a controla nivelul de intrare al microfonului. Apăsați o dată butonul de control al volumului pentru a dezactiva microfonul.
   Apăsați și mențineți apăsat pentru a activa / dezactiva echilibrul audio.

   LED OPRIT	Intrare microfon – Oprit
   ROȘU	Intrare microfon – Pornit
   VERDE	Echilibru audio – Pornit

3. Echilibru audio

   Apăsați și mențineți apăsat butonul de control al microfonului pentru a activa / dezactiva echilibrul audio. Rotiți butonul în sensul acelor de ceasornic pentru a crește nivelul audio al jocului dvs., reducând în același timp volumul audio al chatului. Rotiți butonul în sens invers acelor de ceasornic pentru a crește nivelul volumului chatului, reducând în același timp nivelul audio al jocului. Apăsați o dată butonul de control al volumului pentru a reseta echilibrul.
   *Echilibrul audio este disponibil numai pe PC, Mac și PS5 / PS4

   VERDE	Echilibru audio – Pornit
   PORTOCALIU	Sursă audio – Punctul final SPDIF-out al Sound Blaster X4
   CYAN	Sursă audio – Punctul final al difuzoarelor Sound Blaster X4

4. Butonul Mode (Mod)

   Apăsați pentru a parcurge modurile EQ. Când Super X-Fi este dezactivat, utilizatorii pot selecta dintre trei moduri EQ diferite apăsând butonul Mode (Mod). Când Super X-Fi este activat, este disponibil numai EQ pentru modul SXFI.
   De asemenea, puteți personaliza și atribui propriile EQ-uri oricăruia dintre modurile EQ din aplicația Creative pentru a se potrivi mai bine preferințelor dvs.

   LED OPRIT	EQ – Oprit
   VERDE	EQ pentru SXFI* *Disponibil numai când Super X-Fi este activat
   ALB	Modul 1 – Muzică
   VIOLET	Modul 2 – Filme
   ALBASTRU	Modul 3 – Amplificator de pași
   PORTOCALIU	Mod direct (Apăsați și mențineți apăsat)

5. Butonul Super X-Fi

   Apăsați și mențineți apăsat pentru a comuta între Line-out (Difuzor) și Headphones-out (Ieșire căști). În modul Headphones (Căști), apăsați o dată pentru a activa / dezactiva Super X-Fi.
   Configurați-vă profilul Super X-Fi urmând instrucțiunile furnizate la "Configurarea Super X-Fi".

   LED OPRIT	Line-out (Difuzor)
   VERDE	Headphones-out (Ieșire căști): Super X-Fi – Pornit
   ALBASTRU	Headphones-out (Ieșire căști): Modul SXFI BATTLE – Pornit
   PORTOCALIU	Headphones-out (Ieșire căști): Super X-Fi – Oprit

CONFIGURAREA ECHILIBRULUI AUDIO

Configurare PC:

• Settings (Setări) > System (Sistem) > Sound (Sunet) > Sound Control Panel (Panou de control sunet) > Playback Tab (Fila Redare) > Speakers (Difuzoare) (Sound Blaster X4) > Right Click Speakers (Faceți clic dreapta pe Difuzoare)... "Set As Default Device" ("Setează ca dispozitiv implicit")
• Settings (Setări) > System (Sistem) > Sound (Sunet) > Sound Control Panel (Panou de control sunet) > Playback Tab (Fila Redare) > SPDIF Out (Ieșire SPDIF) (Sound Blaster X4) > Right Click SPDIF Out (Faceți clic dreapta pe Ieșire SPDIF)... "Set As Default Communications Device" ("Setează ca dispozitiv de comunicare implicit")

Configurare Mac:

• System Preferences (Preferințe sistem) > Sound (Sunet) > Output (Ieșire) > "Sound Blaster X4 Speakers" ("Difuzoare Sound Blaster X4")
• Application's Audio Output Settings (Setările de ieșire audio ale aplicației) > "Sound Blaster X4 SPDIF Out" ("Ieșire SPDIF Sound Blaster X4")

Configurare PS5 / PS4:

Pentru mai multe informații, vă rugăm să vizitați creative.com/support/SBX4

DESCĂRCARE SOFTWARE

Personalizați-vă experiența audio cu Sound Blaster X4 în aplicația Creative. Descărcați software-ul și manualul de utilizare de la creative.com/support/SBX4.

Aplicația Creative

PC

Descărcați aplicația Creative pentru PC-ul dvs. de la creative.com/support/SBX4 pentru a obține control complet asupra experienței dvs. audio cu Sound Blaster X4.

iOS și Android

Controlați-vă Sound Blaster X4 chiar și atunci când este conectat la consola dvs.! Pur și simplu descărcați aplicația Creative din App Store de la Apple sau din Google Play Store pentru a începe.

Cu aplicația Creative, puteți:

• Accesați și controlați suita SmartComms Kit complet nouă de funcții inteligente de comunicare, cum ar fi VoiceDetect, NoiseClean-in și NoiseClean-out, pentru a vă îmbunătăți experiența de comunicare online
• Personalizați efectele audio cu funcțiile modului de sunet ale Sound Blaster Acoustic Engine, cum ar fi Surround, Bass, Crystalizer, Smart Volume și Dialog Plus
• Experimentați presetări audio reglate profesional pentru filme, muzică și jocuri
• Configurați difuzoarele și căștile
• Ajustați setările de redare și înregistrare

*SmartComms Kit și Sound Blaster Acoustic Engine sunt disponibile în prezent numai pe PC

PERSONALIZAREA SUPER X-FI

Dezlănțuiți performanța Super X-Fi cu aplicația SXFI. Aplicația vă permite să vă personalizați profilul Super X-Fi printr-un proces avansat de mapare a capului și a urechii pentru o experiență Super X-Fi completă.

Descărcați aplicația SXFI de la:

iOS App Store

Google Play Store

SPECIFICAȚII TEHNICE

• Tip wireless: Bluetooth Low Energy (BLE)
• Putere maximă de ieșire RF: 4 dBm
• Interval RF de funcționare: 2402–2480 MHz
• Intrare: 5V 1A
• Temperatură de funcționare: 0–40°C

ALTE INFORMAȚII

Vă rugăm să vizitați creative.com/compliance/SBX4 pentru ghidul utilizatorului și informații despre siguranță și reglementare.

ÎNREGISTRAREA PRODUSULUI

Înregistrarea produsului vă asigură că veți primi cele mai adecvate servicii și asistență pentru produs disponibile.

Puteți înregistra produsul în aplicația Creative sau la www.creative.com/register.

Păstrați acest document pentru referințe viitoare.

PN 03SB181500000 Rev B
