Creative Sound Blaster X4 - Priručnik za vanjski USB DAC i Amp zvučnu karticu

PREGLED

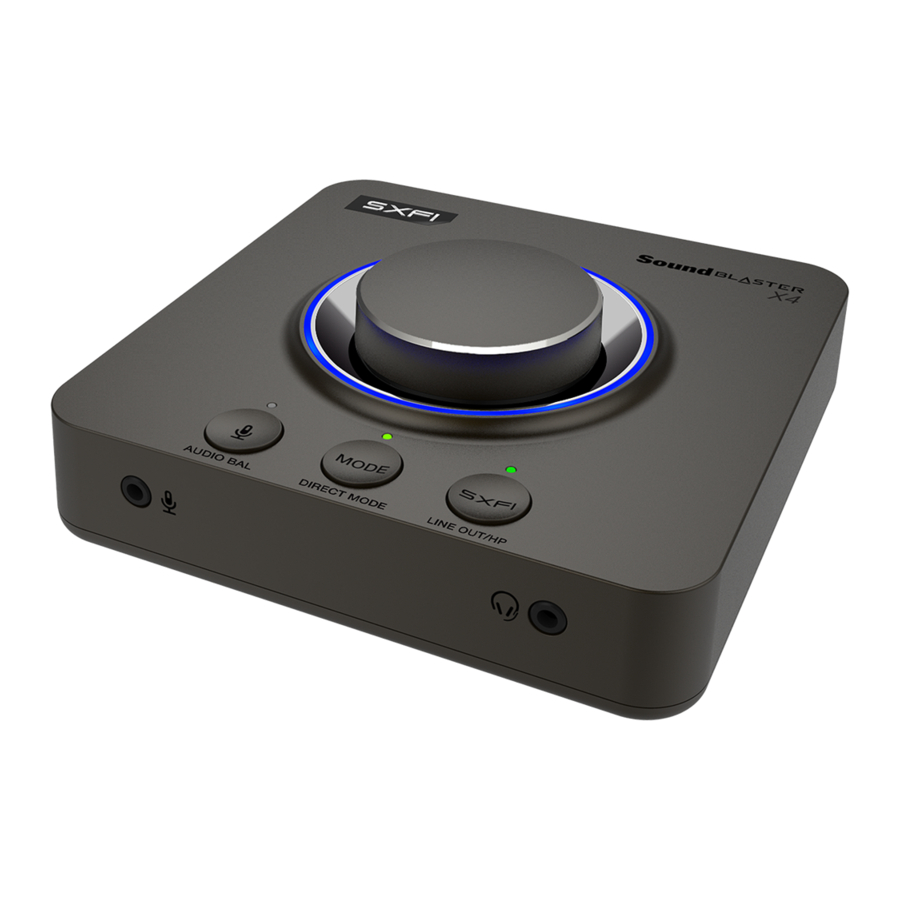

Prednji pogled

1. Gumb za kontrolu glasnoće (Volume Control Knob)
2. Gumb za kontrolu mikrofona (Microphone Control Button)
3. Gumb za način rada (Mode Button)
4. Super X-Fi gumb
5. LED prsten
6. Ulaz za mikrofon (Mono)
7. Priključak za slušalice / naglavne slušalice

Stražnji pogled

8. Prednji izlaz (L / R)
9. Bočni izlaz (L / R)
10. Stražnji izlaz (L / R)
11. Središnji / Subwoofer
12. Linijski / Optički ulaz
13. Optički izlaz
14. USB-C priključak

POVEZIVOST

1. Mikrofon
2. Naglavne slušalice
3. Slušalice

4. 2.1 Analogni zvučnik
5. 7.1 Analogni sustav zvučnika
6. 5.1 Analogni sustav zvučnika
7. Mobilni uređaj
8. Digitalni audio player
9. AV prijemnik
10. USB zidni adapter za napajanje*
    * DC 5V, 1A (nije uključen)
11. PC / Mac
12. Nintendo Switch™ Dock
13. PS5™
14. PS4™

1. Prednji
2. Bočni
3. Stražnji
4. Središnji / Subwoofer
5. Linijski ulaz
6. Optički ulaz*
7. HDMI u optički pretvarač
8. HDMI kabel
9. Optički izlaz
10. USB-C u USB-C kabel
11. USB-C u USB-A kabel*

*Uključeno

FUNKCIJE GUMBA I LED INDIKATORI

1. Gumb za kontrolu glasnoće (Volume Control Knob)

   Okrenite gumb lijevo / desno za smanjenje / povećanje glasnoće reprodukcije, mikrofona ili audio balansa. Pritisnite i držite za pokretanje Bluetooth uparivanja*.
   *Bluetooth veza je rezervirana samo za kontrolu uređaja i prijenos Super X-Fi profila. Audio streaming nije dostupan putem Bluetooth

   PLAVA	Glasnoća reprodukcije
   CRVENA	Glasnoća mikrofona
   ZELENA / NARANČASTA / CIJAN	Audio balans
   BIJELA	Bluetooth Low Energy (BLE) veza

2. Gumb za kontrolu mikrofona (Microphone Control Button)

   Pritisnite jednom za prebacivanje na kontrolu mikrofona. Koristite gumb za kontrolu glasnoće (Volume Control Knob) za kontrolu razine ulaza mikrofona. Pritisnite gumb za kontrolu glasnoće (Volume Control Knob) jednom za isključivanje zvuka mikrofona.
   Pritisnite i držite za aktiviranje / deaktiviranje audio balansa.

   LED ISKLJUČEN	Ulaz mikrofona – Isključeno
   CRVENA	Ulaz mikrofona – Uključeno
   ZELENA	Audio balans – Uključeno

3. Audio balans

   Pritisnite i držite gumb za kontrolu mikrofona (Microphone Control Button) za omogućavanje / onemogućavanje audio balansa. Okrenite gumb u smjeru kazaljke na satu za povećanje razine zvuka igre uz smanjenje glasnoće zvuka chata. Okrenite gumb u smjeru suprotnom od kazaljke na satu za povećanje razine glasnoće chata uz smanjenje razine zvuka igre. Pritisnite gumb za kontrolu glasnoće (Volume Control Knob) jednom za resetiranje balansa.
   *Audio balans je dostupan samo na PC-u, Mac-u i PS5 / PS4

   ZELENA	Audio balans – Uključeno
   NARANČASTA	Izvor zvuka – SPDIF-out krajnja točka Sound Blaster X4
   CIJAN	Izvor zvuka – zvučnici Sound Blaster X4 krajnja točka

4. Gumb za način rada (Mode Button)

   Pritisnite za prebacivanje između EQ načina rada. Kada je Super X-Fi onemogućen, korisnici mogu birati između tri različita EQ načina rada pritiskom na gumb za način rada (Mode button). Kada je Super X-Fi omogućen, dostupan je samo EQ za SXFI način rada.
   Također možete prilagoditi i dodijeliti vlastite EQ-ove bilo kojem od EQ načina rada u aplikaciji Creative kako bi bolje odgovarali vašim željama.

   LED ISKLJUČEN	EQ – Isključeno
   ZELENA	EQ za SXFI* *Dostupno samo kada je Super X-Fi omogućen
   BIJELA	Način rada 1 – Glazba
   LJUBIČASTA	Način rada 2 – Filmovi
   PLAVA	Način rada 3 – Pojačivač koraka
   NARANČASTA	Izravni način rada (Pritisnite i držite)

5. Super X-Fi gumb

   Pritisnite i držite za prebacivanje između linijskog izlaza (zvučnik) i izlaza za slušalice. Dok ste u načinu rada za slušalice, pritisnite jednom za omogućavanje / onemogućavanje Super X-Fi.
   Postavite svoj Super X-Fi profil slijedeći upute navedene pod "Postavljanje Super X-Fi".

   LED ISKLJUČEN	Linijski izlaz (zvučnik)
   ZELENA	Izlaz za slušalice: Super X-Fi – Uključeno
   PLAVA	Izlaz za slušalice: SXFI BATTLE način rada – Uključeno
   NARANČASTA	Izlaz za slušalice: Super X-Fi – Isključeno

POSTAVLJANJE AUDIO BALANSA

PC Postavljanje:

• Postavke > Sustav > Zvuk > Upravljačka ploča zvuka > Kartica Reprodukcija > Zvučnici (Sound Blaster X4) > Desni klik na zvučnike... "Postavi kao zadani uređaj"
• Postavke > Sustav > Zvuk > Upravljačka ploča zvuka > Kartica Reprodukcija > SPDIF izlaz (Sound Blaster X4) > Desni klik na SPDIF izlaz... "Postavi kao zadani komunikacijski uređaj"

Mac Postavljanje:

• Postavke sustava > Zvuk > Izlaz > "Zvučnici Sound Blaster X4"
• Postavke audio izlaza aplikacije > "SPDIF izlaz Sound Blaster X4"

PS5 / PS4 Postavljanje:

Za više informacija posjetite creative.com/support/SBX4

PREUZIMANJE SOFTVERA

Personalizirajte svoje audio iskustvo sa Sound Blaster X4 u aplikaciji Creative. Preuzmite softver i njegov korisnički priručnik na creative.com/support/SBX4.

Aplikacija Creative

PC

Preuzmite aplikaciju Creative za svoj PC s creative.com/support/SBX4 kako biste stekli potpunu kontrolu nad svojim audio iskustvom sa Sound Blaster X4.

iOS i Android

Upravljajte svojim Sound Blaster X4 čak i dok je spojen na vašu konzolu! Jednostavno preuzmite aplikaciju Creative iz Apple App Storea ili Google Play Storea za početak.

S aplikacijom Creative možete:

• Pristupiti i kontrolirati naš potpuno novi SmartComms Kit paket pametnih komunikacijskih značajki kao što su VoiceDetect, NoiseClean-in i NoiseClean-out za poboljšanje vašeg online komunikacijskog iskustva
• Personalizirati audio efekte sa značajkama zvučnog načina rada Sound Blaster Acoustic Enginea kao što su Surround, Bass, Crystalizer, Smart Volume i Dialog Plus
• Doživjeti profesionalno podešene audio postavke za filmove, glazbu i igre
• Postaviti konfiguracije zvučnika i slušalica
• Podesiti postavke reprodukcije i snimanja

*SmartComms Kit i Sound Blaster Acoustic Engine trenutno su dostupni samo na PC-u

SUPER X-FI PERSONALIZACIJA

Oslobodite performanse Super X-Fi s aplikacijom SXFI. Aplikacija vam omogućuje personalizaciju vašeg Super X-Fi profila putem naprednog procesa mapiranja glave i uha za potpuno Super X-Fi iskustvo.

Preuzmite aplikaciju SXFI s:

iOS App Store

Google Play Store

TEHNIČKE SPECIFIKACIJE

• Bežični tip: Bluetooth Low Energy (BLE)
• Maksimalna izlazna snaga RF: 4 dBm
• Radni RF raspon: 2402–2480 MHz
• Ulaz: 5V 1A
• Radna temperatura: 0–40°C

OSTALE INFORMACIJE

Posjetite creative.com/compliance/SBX4 za korisnički vodič te informacije o sigurnosti i propisima.

REGISTRACIJA PROIZVODA

Registracija vašeg proizvoda osigurava da ćete primiti najprikladniju uslugu i dostupnu podršku za proizvod.

Svoj proizvod možete registrirati unutar aplikacije Creative ili na www.creative.com/register.

Sačuvajte ovaj dokument za buduću upotrebu.

PN 03SB181500000 Rev B
