Creative Sound Blaster X4 - išorinė USB DAC ir stiprintuvo garso plokštės instrukcija

APŽVALGA

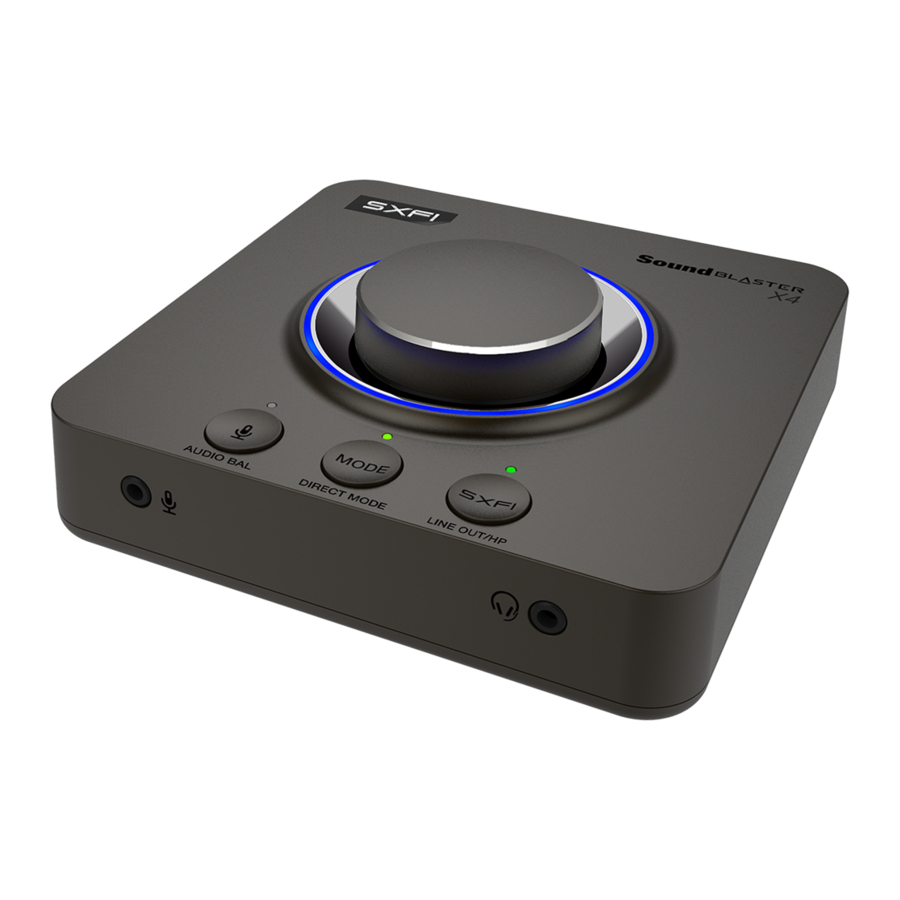

Priekinis vaizdas

1. Garso reguliavimo rankenėlė
2. Mikrofono valdymo mygtukas
3. Režimo mygtukas
4. Super X-Fi mygtukas
5. LED žiedas
6. Mikrofono įvestis (mono)
7. Ausinių / laisvų rankų įrangos lizdas

Galinis vaizdas

8. Priekinė išvestis (kairė / dešinė)
9. Šoninė išvestis (kairė / dešinė)
10. Galinė išvestis (kairė / dešinė)
11. Centrinis / žemų dažnių garsiakalbis
12. Linijinė / optinė įvestis
13. Optinė išvestis
14. USB-C prievadas

JUNGTYS

1. Mikrofonas
2. Laisvų rankų įranga
3. Ausinės

4. 2.1 analoginis garsiakalbis
5. 7.1 analoginė garsiakalbių sistema
6. 5.1 analoginė garsiakalbių sistema
7. Mobilusis įrenginys
8. Skaitmeninis garso grotuvas
9. AV imtuvas
10. USB sieninis maitinimo adapteris*
    * DC 5V, 1A (nepridedamas)
11. PC / Mac
12. Nintendo Switch™ dokas
13. PS5™
14. PS4™

1. Priekis
2. Šonas
3. Galas
4. Centras / žemų dažnių garsiakalbis
5. Linijinė įvestis
6. Optinė įvestis*
7. HDMI į optinį keitiklį
8. HDMI kabelis
9. Optinė išvestis
10. USB-C į USB-C kabelis
11. USB-C į USB-A kabelis*

*Pridedama

MYGTUKŲ FUNKCIJOS IR LED INDIKATORIAI

1. Garso reguliavimo rankenėlė

   Pasukite rankenėlę į kairę / dešinę, kad sumažintumėte / padidintumėte atkūrimo, mikrofono arba garso balanso garsumą. Paspauskite ir palaikykite, kad inicijuotumėte Bluetooth susiejimą*.
   *Bluetooth ryšys skirtas tik įrenginio valdymui ir Super X-Fi profilio įkėlimui. Garso srautinis perdavimas per Bluetooth nepasiekiamas

   MĖLYNA	Atkūrimo garsumas
   RAUDONA	Mikrofono garsumas
   ŽALIA / ORANŽINĖ / CIANO	Garso balansas
   BALTA	Bluetooth Low Energy (BLE) ryšys

2. Mikrofono valdymo mygtukas

   Vieną kartą paspauskite, kad perjungtumėte į mikrofono valdymą. Naudokite garso reguliavimo rankenėlę, kad valdytumėte mikrofono įvesties lygį. Vieną kartą paspauskite garso reguliavimo rankenėlę, kad nutildytumėte mikrofoną.
   Paspauskite ir palaikykite, kad įjungtumėte / išjungtumėte garso balansą.

   LED IŠJUNGTAS	Mikrofono įvestis – išjungta
   RAUDONA	Mikrofono įvestis – įjungta
   ŽALIA	Garso balansas – įjungtas

3. Garso balansas

   Paspauskite ir palaikykite mikrofono valdymo mygtuką, kad įjungtumėte / išjungtumėte garso balansą. Pasukite rankenėlę pagal laikrodžio rodyklę, kad padidintumėte žaidimo garso lygį, tuo pačiu sumažindami pokalbio garso garsumą. Pasukite rankenėlę prieš laikrodžio rodyklę, kad padidintumėte pokalbio garso lygį, tuo pačiu sumažindami žaidimo garso lygį. Vieną kartą paspauskite garso reguliavimo rankenėlę, kad iš naujo nustatytumėte balansą.
   *Garso balansas pasiekiamas tik PC, Mac ir PS5 / PS4

   ŽALIA	Garso balansas – įjungtas
   ORANŽINĖ	Garso šaltinis – Sound Blaster X4 SPDIF išvesties galinis taškas
   CIANO	Garso šaltinis – Sound Blaster X4 garsiakalbių galinis taškas

4. Režimo mygtukas

   Paspauskite, kad perjungtumėte EQ režimus. Kai Super X-Fi išjungtas, vartotojai gali pasirinkti iš trijų skirtingų EQ režimų paspausdami režimo mygtuką. Kai Super X-Fi įjungtas, pasiekiamas tik EQ, skirtas SXFI režimui.
   Taip pat galite tinkinti ir priskirti savo EQ bet kuriam iš EQ režimų programoje Creative, kad geriau atitiktų jūsų pageidavimus.

   LED IŠJUNGTAS	EQ – išjungtas
   ŽALIA	EQ, skirtas SXFI* *Pasiekiamas tik tada, kai įjungtas Super X-Fi
   BALTA	1 režimas – muzika
   VIOLETINĖ	2 režimas – filmai
   MĖLYNA	3 režimas – žingsnių stiprintuvas
   ORANŽINĖ	Tiesioginis režimas (paspauskite ir palaikykite)

5. Super X-Fi mygtukas

   Paspauskite ir palaikykite, kad perjungtumėte tarp linijinės išvesties (garsiakalbio) ir ausinių išvesties. Būdami ausinių režimu, vieną kartą paspauskite, kad įjungtumėte / išjungtumėte Super X-Fi.
   Nustatykite savo Super X-Fi profilį vadovaudamiesi instrukcijomis, pateiktomis skyriuje „Super X-Fi nustatymas“.

   LED IŠJUNGTAS	Linijinė išvestis (garsiakalbis)
   ŽALIA	Ausinių išvestis: Super X-Fi – įjungtas
   MĖLYNA	Ausinių išvestis: SXFI BATTLE režimas – įjungtas
   ORANŽINĖ	Ausinių išvestis: Super X-Fi – išjungtas

GARSO BALANSO NUSTATYMAS

PC nustatymas:

• Nustatymai > Sistema > Garsas > Garso valdymo skydelis > Atkūrimo skirtukas > Garsiakalbiai (Sound Blaster X4) > Dešiniuoju pelės klavišu spustelėkite garsiakalbius... "Nustatyti kaip numatytąjį įrenginį"
• Nustatymai > Sistema > Garsas > Garso valdymo skydelis > Atkūrimo skirtukas > SPDIF išvestis (Sound Blaster X4) > Dešiniuoju pelės klavišu spustelėkite SPDIF išvestį... "Nustatyti kaip numatytąjį ryšio įrenginį"

Mac nustatymas:

• Sistemos nuostatos > Garsas > Išvestis > "Sound Blaster X4 garsiakalbiai"
• Programos garso išvesties nustatymai > "Sound Blaster X4 SPDIF išvestis"

PS5 / PS4 nustatymas:

Norėdami gauti daugiau informacijos, apsilankykite creative.com/support/SBX4

PROGRAMINĖS ĮRANGOS ATSISIUNTIMAS

Suasmeninkite savo garso patirtį naudodami Sound Blaster X4 programoje Creative. Atsisiųskite programinę įrangą ir jos vartotojo vadovą adresu creative.com/support/SBX4.

Creative programėlė

PC

Atsisiųskite Creative programėlę savo PC iš creative.com/support/SBX4, kad visiškai valdytumėte savo garso patirtį su Sound Blaster X4.

iOS ir Android

Valdykite savo Sound Blaster X4 net tada, kai jis prijungtas prie jūsų konsolės! Tiesiog atsisiųskite Creative programėlę iš Apple App Store arba Google Play Store, kad pradėtumėte.

Naudodami Creative programėlę galite:

• Pasiekite ir valdykite mūsų visiškai naują SmartComms Kit išmaniųjų ryšio funkcijų rinkinį, pvz., VoiceDetect, NoiseClean-in ir NoiseClean-out, kad pagerintumėte savo internetinio ryšio patirtį
• Suasmeninkite garso efektus naudodami Sound Blaster Acoustic Engine garso režimo funkcijas, pvz., Surround, Bass, Crystalizer, Smart Volume ir Dialog Plus
• Patirkite profesionaliai suderintus garso išankstinius nustatymus filmams, muzikai ir žaidimams
• Nustatykite garsiakalbių ir ausinių konfigūracijas
• Koreguokite atkūrimo ir įrašymo nustatymus

*SmartComms Kit ir Sound Blaster Acoustic Engine šiuo metu pasiekiami tik PC

SUPER X-FI PERSONALIZAVIMAS

Išlaisvinkite Super X-Fi našumą naudodami SXFI programėlę. Programėlė leidžia suasmeninti savo Super X-Fi profilį atliekant pažangų galvos ir ausų kartografavimo procesą, kad patirtumėte visą Super X-Fi patirtį.

Atsisiųskite SXFI programėlę iš:

iOS App Store

Google Play Store

TECHNINĖS SPECIFIKACIJOS

• Belaidis tipas: Bluetooth Low Energy (BLE)
• Maksimali RF išvesties galia: 4 dBm
• Darbinis RF diapazonas: 2402–2480 MHz
• Įvestis: 5V 1A
• Darbinė temperatūra: 0–40 °C

KITA INFORMACIJA

Apsilankykite creative.com/compliance/SBX4, kad gautumėte vartotojo vadovą ir informaciją apie saugą bei reglamentus.

PRODUKTO REGISTRACIJA

Užregistravę savo produktą, užtikrinsite, kad gausite tinkamiausią paslaugą ir produkto palaikymą.

Galite užregistruoti savo produktą Creative programėlėje arba adresu www.creative.com/register.

Išsaugokite šį dokumentą ateičiai.

PN 03SB181500000 Rev B
