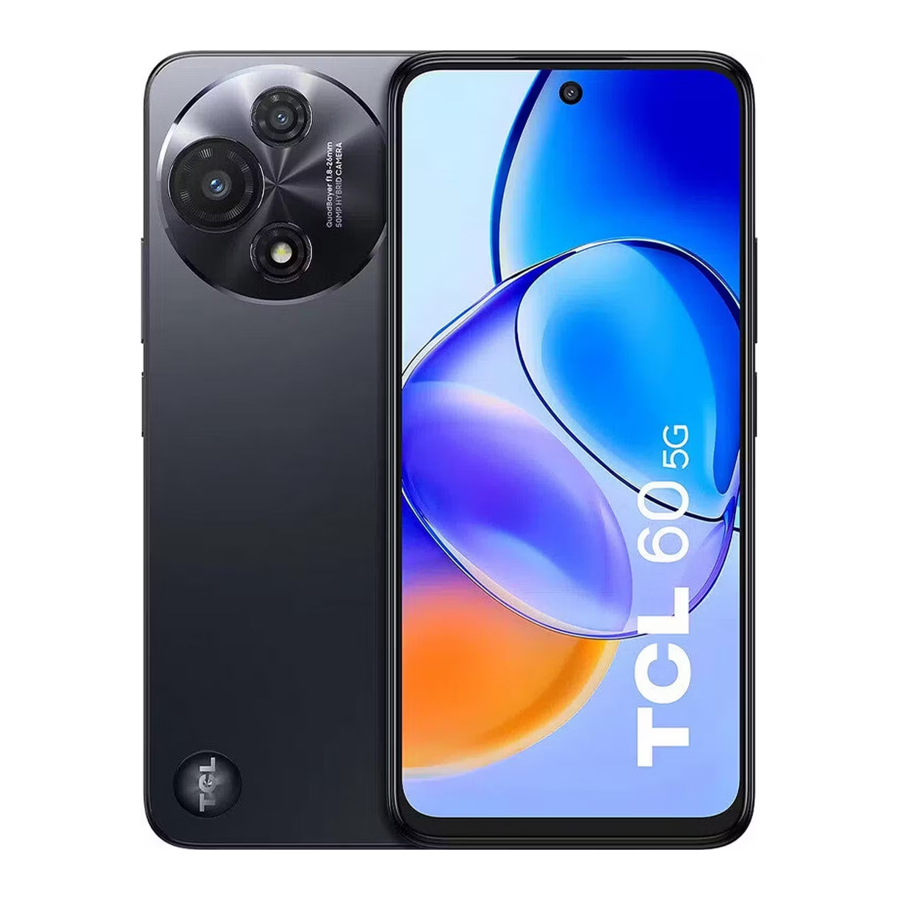

TCL 60 5G, T521H -korjausopas

Tehdasasetusten palautus

Tehdasasetusten palautus alustaa laitteen palauttaen sen tehdasasetuksiin. Tämä poistaa kaikki käyttäjätiedot, mukaan lukien, mutta ei rajoittuen, laitteessa olevat tiedostot ja ladatut sovellukset. Ennen tehdasasetusten palautuksen suorittamista, muista varmuuskopioida kaikki laitteeseen tallennetut tärkeät tiedot. TCL ei ole vastuussa laitteeseen tallennettujen tietojen menetyksestä.

Poista Google-tili ennen tehdasasetusten palauttamista

Jos sinun on määritettävä laite toisella Google-tilillä tehdasasetusten palautuksen jälkeisessä alkuasennuksessa, Google-tili on poistettava ennen tehdasasetusten palauttamista, muuten se vaatii sinua kirjautumaan sisään edelliseen sisäänkirjautuneeseen Google-tiliin. Voit poistaa Google-tilin laitteesta seuraavasti:
Käynnistä Asetukset-sovellus -> Tilit -> napauta Google-tiliä -> Poista tili -> napauta POISTA TILI.

Tehdasasetusten palautus

Voit suorittaa tehdasasetusten palautuksen seuraavasti, jos puhelin voidaan käynnistää.
Siirry päävalikkoon -> "Settings" (Asetukset) -> "System" (Järjestelmä) -> "Reset options" (Palautusasetukset) -> "Erase all data (factory reset)" (Poista kaikki tiedot (tehdasasetusten palautus)) -> Kosketa "Erase all data" (Poista kaikki tiedot) avautuvassa ikkunassa -> "Erase all data" (Poista kaikki tiedot).

Ohjelmistopäivitys

On suositeltavaa päivittää puhelimen ohjelmisto uusimpaan versioon paremman suorituskyvyn saavuttamiseksi.
Muista varmuuskopioida tiedot ja pitää puhelin täyteen ladattuna ennen päivitystä.

Ohjelmistopäivitys FOTA:n avulla

Firmware-Over-The-Air ("FOTA") on tapa, jolla mobiililaitteen laiteohjelmisto päivitetään langattomasti laitteen valmistajan toimesta. Laiteohjelmisto toimii taustalla ilman käyttäjän panosta varmistaakseen, että laitteen laitteisto toimii oikein.
Käynnistä laitteen "Settings" (Asetukset) -sovellus ja napauta "System" (Järjestelmä) -> "System Update" (Järjestelmäpäivitys) -> "CHECK FOR UPDATES" (TARKISTA PÄIVITYKSET).

Ohjelmistopäivitys Mobile Upgrade -työkalulla

1. Lataa tietokoneelle vastaava Mobile Upgrade -työkalu TCL:n verkkosivustolta https://www.tcl.com/mobile-support-> valitse tuotteesi sivulla -> napsauta Download (Lataa) vastaavan Software (Ohjelmisto) -tunnisteen alta.
2. Lue ja hyväksy ehdot ja noudata näytön ohjeita asentaaksesi työkalun tietokoneelle.
3. Käynnistä tietokone uudelleen työkalun asennuksen jälkeen.
4. Käynnistä työkalu ja valitse laitteen malli pudotusvalikosta.
5. Lue näytön ohjeet ja varotoimet napsauttaaksesi "Start" (Aloita) -> "Next" (Seuraava) -> "Yes" (Kyllä).
6. Sammuta laite ja yhdistä se tietokoneeseen USB-kaapelilla
7. Ohjelmistopäivitys alkaa.
8. Napsauta "OK" ja irrota laite USB-kaapelista, kun työkalu ponnahtaa kehotteen "Please disconnect your device from the USB cable to proceed" (Irrota laite USB-kaapelista jatkaaksesi).
9. Napsauta "Upgrade device" (Päivitä laite) ja yhdistä sammutettu laite tietokoneeseen odottaen päivitystä.

Älä irrota laitetta tietokoneesta päivitysprosessin aikana, ellei työkalusta tule ponnahdusviestiä.

10. Kun päivitys on valmis, se avaa viesti-ikkunan, jossa lukee "Elapsed time: XX:XX:XX (Kulunut aika: XX:XX:XX).
    Thanks for using Mobile Upgrade tool. Your device has been successfully upgraded." (Kiitos Mobile Upgrade -työkalun käytöstä. Laitteesi on päivitetty onnistuneesti.)

Toimintatesti tukikeskuksen kanssa

1. Tarkista, että Nano SIM -kortti ja SD-kortti on asetettu oikein.
2. Käynnistä tuote käynnistääksesi automaattisen testin.
3. Jos tuote näyttää "input NCK code" (syötä NCK-koodi), tämä tarkoittaa, että ohjelmisto on verkkolukittu tai SIM-lukittu, ja sitä voidaan käyttää vain omistetun SIM-kortin kanssa, joten käytä asiaankuuluvaa SIM-korttia tai syötä puhelimen NCK-koodi, jos sellainen on saatavilla.
4. Avaa "Support Centre" (Tukikeskus) -sovellus -> Napsauta "AGREE" (HYVÄKSY) -> "Hardware diagnosis" (Laitteistodiagnostiikka) -> "START TESTING" (ALOITA TESTAUS) -> Valtuuta diagnostiikkaan vaadittavat käyttöoikeudet -> Testaa noudattamalla näytön ohjeita.

Perusvianmääritys

Voit käyttää TCL:n virallisella verkkosivustolla olevaa vianmääritystä viitteenä joihinkin usein kohdattuihin ongelmiin.

1. Vieraile osoitteessa https://www.tcl.com/mobile-support
2. Vieritä alas "Troubleshooting" (Vianmääritys) -osioon ja napsauta "View more" (Näytä lisää)
3. Valitse tuotetyyppi ja noudata vaiheittaisia tarkistuskysymyksiä ja -vaihtoehtoja.

Huomautus: Jos aiemmin kuvatut vaihtoehdot eivät auta, voit ottaa yhteyttä vihjelinjaamme tai korjauskeskukseen saadaksesi ammattimaisempaa teknistä apua. Löydät vihjepuhelin- tai korjauskeskustiedot TCL:n verkkosivustolta tai APP "Support Center" (Tukikeskus) -sovelluksesta.

Purkaminen ja kokoaminen

Perustyökalut

Käytä asianmukaisia suojavarusteita laitteita korjatessasi oman turvallisuutesi vuoksi. Purku- ja kokoamisvaiheissa voidaan tarvita lisätyökaluja. Katso tarkemmat tiedot tietyistä vaiheista.

Työkalu/laitteisto	Kuvaus	Esimerkkikuva
Suojalasit sivusuojilla	Ehkäisee onnettomuuksia korjauksen aikana (suojavarusteet)
Viillonkestävät käsineet	Ehkäisee onnettomuuksia korjauksen aikana (suojavarusteet)
Suojanaamari	Ehkäisee onnettomuuksia korjauksen aikana (suojavarusteet)
ESD-ranneke	Vähentää ESD-tapahtuman riskiä (suositeltu)
ESD-suojamatto	Vähentää ESD-tapahtuman riskiä (suositeltu)
SIM-kortin poistotyökalu	SIM-korttikelkan poistamiseen
Muovinen plektra	Takakannen ja muiden osien purkamiseen
ESD-suojatut pinsetit	Liittimien, kaapeleiden ja muiden osien irrottamiseen. Huomautus: Käytä muovista tai kumista valmistettuja pinsettejä, kun osat voivat vahingoittua helposti terävällä työkalulla.
Ristipääruuvimeisseli	Ristipääruuvien irrottamiseen. Koko: PH0

Purkaminen vaihtoa varten

Ennen purkamista:
Suorita aina seuraavat toimenpiteet ennen korjauksen aloittamista:

1. Varmuuskopioi laitteen tiedot.
2. Tyhjennä akku kokonaan.
3. Sammuta laite.
4. Irrota kaikki kaapelit.
5. Irrota kaikki kotelot ja suojukset.
6. Siivoa ja puhdista työtilasi.
7. Aseta ESD-ranneke ja kiinnitä se kunnolla maadoitettuun ESD-mattoon.
8. Tuotteen koostumus voi vaihdella maan, alueen tai operaattorin mukaan.

Kaikissa lasin rikkoutumistapauksissa
Katso ensin kohta "Rikkoutuneen lasin turvallisuus".
Estä rikkoutuneen lasin sirpaloituminen kiinnittämällä akryylinen suojakansi näyttöön.
Näytön lasia ei voi irrottaa yksinään näyttömoduulista. Jos lasi on rikki, koko näyttömoduuli on vaihdettava.
Jos sinulla on vaikeuksia korjauksen kanssa, vie laite ammattikorjaajalle tai TCL:n valtuuttamaan korjauskeskukseen saadaksesi apua.

SIM-korttikelkka ja muistikorttikelkka

SIM-korttikelkan poistamiseksi aseta SIM-kortin poistotyökalu kelkan vieressä olevaan reikään. Työnnä laitteeseen päin, mutta älä pakota. Jos sinulla on vaikeuksia SIM-korttikelkan poistamisessa, vie laite ammattikorjaajalle tai TCL:n valtuuttamaan korjauskeskukseen saadaksesi apua.

Takakannen asennus

Irrota SIM-korttikelkka ja muistikorttikelkka ennen aloittamista.

Aseta avaustyökalun kärki takakannen ja rungon väliin SIM-korttikelkan puolella. Liu'uta avaustyökalua vasenta reunaa pitkin aloittaaksesi takakannen irrottamisen alla olevan kuvan nuolen suunnan mukaisesti, kunnes takakansi on täysin irrotettu. Varo vahingoittamasta sivupainikkeita.
Nosta takakansi irti rungosta ja käännä se puhelimen vasemman reunan yli. Varo vahingoittamasta takakannen virta- ja sormenjälkilukijan painikkeen kaapelia.
Aseta kansi tasaisesti työpöydälle.
Työnnä painikkeita kohti kantta ja irrota sitten virta- ja sormenjälkipainike kannesta pinseteillä, mutta älä pakota.
Takakannen asennus on irrotettu.

Akku ja pääkamera

Irrota seuraavat osat ennen aloittamista.
SIM-korttikelkka ja muistikorttikelkka
Takakannen asennus

Jos sinulla on vaikeuksia korjauksen kanssa, vie laite ammattikorjaajalle tai TCL:n valtuuttamaan korjauskeskukseen saadaksesi apua.

Irrota yläkiinnikkeen vedenpitävä Mylar.
Irrota ristipääruuvit. Älä sekoita ruuvityyppejä.		PN: BMA1630250C3 Määrä: 10 Vääntömomentti: 0,8±0,03kgf.cm
Irrota 5M CAM -kumi Irrota Furnished TOP -tuki
Furnished TOP -tuen irrottamisen jälkeen.
Irrota alla olevat liittimet ja kaapelit: Akun liitin (oltava ensimmäinen) Näytön liitin RF-kaapelit Varo repimästä joustavaa painettua piiriä tai kaapeleita.
Irrota pääkamera ja mylar. Pääkamera Mylar
Irrota pää-PCBA. Varo repimästä joustavaa painettua piiriä tai kaapeleita.
Pää-PCBA:n irrotus.
Pää-PCBA:n irrotuksen jälkeen irrota akun kolme teippiosaa toiselle puolelle kuvan nuolen suunnan mukaisesti. Ole varovainen, ettet leikkaa tai revi teippiä.
Paina ja pidä kuvan keltaisella merkittyä teippiä laitteen takaosaa vasten yhdellä kädellä. Vedä keskimmäistä teippiä ylöspäin (merkitty kuvassa vihreällä) akun irrottamiseksi toisella kädellä. Ole varovainen, ettet paina tai purista akkua voimalla. Jos sinulla on vaikeuksia korjauksen kanssa, vie laite ammattikorjaajalle tai TCL:n valtuuttamaan korjauskeskukseen saadaksesi apua.
Akun irrotus valmis. Irrota käytetty teippi vastaavasti suunnan mukaan. Käytä uutta akkukalvoa uudelleenasennusta varten. Akkukalvon PN: BNH2LW0003C0

Näytön asennus

Irrota seuraavat osat ennen aloittamista.
SIM-korttikelkka ja muistikorttikelkka
Takakannen asennus
Akku

Kun vaihdat näyttökokoonpanoa, akku ja akkukalvo on vaihdettava uusiin. Jos sinulla on vaikeuksia korjauksen kanssa, vie laite ammattikorjaajalle tai TCL:n valtuuttamaan korjauskeskukseen saadaksesi apua.

Irrota ristipääruuvit. Irrota seuraavan näppäimen FPC-tuki. Älä sekoita ruuvityyppejä.		PN: BMA1630250C3 Määrä: 8 Vääntömomentti: 0,8±0,03kgf.cm
		PN: BMA1225230C3 Määrä: 1 Vääntömomentti: 0,6±0,03 kgf.cm
Aseta avaustyökalu ja liu'uta sitä vasenta reunaa pitkin pohjakehykseen alla olevan kuvan nuolen suunnan mukaisesti. Varo vahingoittamasta joustavaa kaapelia merkityssä kohdassa.
Irrota alla olevat liittimet, kaapelit, ruuvi. Sub PCBA -liitin RF-kaapeli2 RF-kaapeli3 Sub PCBA -ruuvi Älä sekoita ruuvityyppejä.			PN: BMA1425254C3 Määrä: 1 Vääntömomentti: 0,7±0,03kgf.cm
Väännä Sub PCBA ylös.
Irrota alla olevat komponentit muovisilla pinseteillä. Noudata vaiheiden numeroa ja nuolen suuntaa, ole varovainen äläkä pakota. Yläkaiutin Sivunäppäimen Furnished FPC RF-kaapeli 2, valkoinen RF-kaapeli 3, musta LCD FPC -reiän Mylar GND PCBA Kolikkotärinä Vältä terävien pinsettien käyttöä. Varo vahingoittamasta joustavia kaapeleita ja FPC:itä.
Näytön asennuksen irrotus valmis. Käytä uudelleenasennuksessa uutta akkua ja teippiä/kalvoa. Akun PN: CAC5000018C7 Akkukalvon PN: BNH2LW0003C0

Kokoamisprosessi

Kokoa laite uudelleen noudattamalla yllä olevia purkuohjeita käänteisessä järjestyksessä.
Alla on lueteltu tärkeitä huomautuksia joistakin vaiheista.

1. Kaksipuolinen teippi, kaikenlaiset paristossa tai paristokotelossa olevat liimat on korvattava uusilla, kun se on purettu.
   Johtavat teipit ja kupariteipit vaihdetaan valikoivasti riippuen rikkoutumisesta ja tarttuvuudesta.
2. Kiinnitä huomiota 2 kaiuttimen suuntiin ja asentoihin.

3. Muista koota LCD FPC Hole Mylar.

4. Pää-PCBA:n ja näyttökokoonpanon välissä on "lämpötahna". Jos uusi näyttökokoonpano vaihdetaan tai päälevy puretaan ja lämpötahna on kuivunut, uutta lämpötahnaa on levitettävä.
   Muuten se vaikuttaa laitteen lämmönpoistokykyyn.


Huomautus:

1. Uutta lämpötahnaa on levitettävä, kun näyttökokoonpano vaihdetaan.
2. Puhdista alkuperäinen lämpötahna, jos se on kuivunut.
3. Hanki "lämpötahna" paikallisesti tullausrajoitusten vuoksi.

Osan nimi	Tekniset tiedot	Esimerkkikuva
Lämpötahna (Hanki paikallisesti)	Lämmönjohtavuus yli 3,5 W

4. On suositeltavaa levittää noin 420±20 mg uutta lämpötahnaa näyttökokoonpanoon. Ja kokoa sitten pää-PCBA näyttökokoonpanoon.

5. On olemassa kolmenlaisia ruuveja, kiinnitä huomiota asentoon ja vääntömomenttiin. Ruuvit voidaan käyttää uudelleen.
6. Kokoa kamerat pää-PCBA:han seuraavan kuvan mukaisesti.


Kameratyyppi	Kameran kuvaus	Esimerkkikuva
Pääkamera	Kamera, 50M, AF, 9,9×9,9×3,8 mm
Takakamera	Kamera, 5M, FF, 6,5×6,5×4,61 mm
Etukamera	Etukamera, 8M, FF, 6,5×6,5×4,48 mm

7. Kiinnitä huomiota etu-CAM-kumiosan suuntaan, kun se kootaan etukameraan.

8. Kiinnitä huomiota RF-kaapelin 3 kokoamismenetelmään.

9. Noudata akun uudelleenkokoamisessa alla olevia vaiheita huolellisesti.

Jos sinulla on vaikeuksia korjauksen tekemisessä, vie laite ammattitaitoiselle korjaajalle tai TCL:n valtuuttamaan huoltoliikkeeseen avun saamiseksi.

Aseta akkukalvo oikeaan suuntaan. Kiinnitä huomiota akkukalvon yläosaan (tahmea, kun yläkalvo poistetaan) ja alaosaan, jotta yläkalvo (joka ei ole tahmea) voidaan irrottaa, kun akkukalvo asetetaan kehykseen. Tahmea puoli on käärittävä akun päälle.
Pyyhi teippi kiinni näyttökokoonpanon kehystä vasten. Varmista, että se on kiinnitetty tiukasti. Irrota yläkalvo nro 1.
Irrota yläkalvo nro 2.
Kohdista uusi akku näyttökokoonpanon kehykseen vastaavasti. Älä jätä laitteen sisälle mitään epänormaaleja esineitä (esim. roskia, löysiä ruuveja, ylimääräisiä ruuveja jne.) ennen uudelleenkokoamista.
Pyyhkäise kevyesti kiinnittääksesi akku käsin kehystä vasten, mutta älä pakota tai lyö sitä.
Kääri akkukalvon loput osat akun pintaan.
Irrota yläkalvo nro 3.
Pyyhkäise kevyesti kiinnittääksesi akkukalvon käsin akkua vasten, mutta älä pakota tai lyö sitä, varmista, että se on kiinnitetty tiukasti. Liitä akku takaisin pää-PCBA:han.

10. Älä jätä laitteen sisälle mitään epänormaaleja esineitä (esim. roskia, löysiä ruuveja, ylimääräisiä ruuveja jne.) ennen uudelleenkokoamista.

Varotoimet

• Käytä vain demagnetoituja työkaluja, jotka on suunniteltu erityisesti pienten elektronisten laitteiden korjaamiseen, sillä useimmat elektroniset osat ovat herkkiä sähkömagneettisille voimille.
• Käytä tuotteiden korjaamiseen vain korkealaatuisia ruuvimeisseleitä. Huonolaatuiset ruuvimeisselit voivat helposti vahingoittaa ruuvien kantoja.
• Käytä aina alkuperäisiä varaosia. Kolmansien osapuolten osat eivät välttämättä toimi kunnolla tai voivat jopa aiheuttaa vahinkoja tai onnettomuuksia.
• Seuraavat osat saattavat vaatia kalibrointia asianmukaisen toiminnan varmistamiseksi purkamisen tai korjaamisen jälkeen. Jos tarvitset ammattimaisempaa korjausta, ota yhteyttä TCL:n valtuutettuun korjauskeskukseen: Anturit (läheisyys, sormenjälki), takakamera, kosketusnäyttömoduuli, kaiutin, emolevy.
• Laitteen veden- ja pölynkestävyyttä ei voida taata, jos korjauksen suorittaa käyttäjä tai pätemätön henkilö.
• Jos laite on vaurioitunut veden/nesteen vaikutuksesta, laitteen korjauskustannukset voivat ylittää laitteen arvon vaurion tasosta riippuen.
• Varo vahingoittamasta akkua, kuten kuumentamista, kolhimista, oikosulkua tai purkamista jne. Jos akku on vaurioitunut tai tarvitset ammattimaisempaa korjausta, ota yhteyttä TCL:n valtuutettuun RC:hen.
• Ennen korjausta varmuuskopioi henkilökohtaiset tiedot ja tärkeät tiedot.
• On suositeltavaa asettua ja pysyä sähköstaattisesti suojatulla alueella (EPA) sähköstaattisen purkauksen välttämiseksi, mikä voi aiheuttaa korjausten aikana korjaamattomia vaurioita laitteelle ja osille.
• Ennen laitteen korjaamista varmista, että laite on täysin tyhjä ja sammutettu.
• Valmistele ja käytä asianmukaisia ​​suojavarusteita ennen korjausten suorittamista. Varmista, että työtila on vapaa syttyvistä materiaaleista, vieraista esineistä ja terävistä materiaaleista. Varusta alue tarvittavilla turvavarusteilla, kuten palosammuttimilla ja suojavarusteilla.
• Kun irrotat takakantta, varo vahingoittamasta tuotteen osia ja akkua.
• Varmista ennen kokoamista, ettei laitteen sisällä ja akun ympärillä ole ruuveja tai vieraita esineitä.
• Varmista ennen kokoamista, ettei takakannen kiinnittämisessä ole epänormaaliuksia.
• Kun ostat tuotteen, pakkauslaatikossa on käyttöohje, pikaopas ja muita tietoja. Lisätietoja tuotteesta on osoitteessa www.tcl.com.

Ohjekuvakkeet ja huomautukset

Ohjeiden noudattamatta jättäminen voi johtaa tulipaloon, loukkaantumiseen, tietojen menetykseen tai laitteen, osien tai muun omaisuuden vahingoittumiseen.

korostaa ohjeita turvallisuusongelmien tai henkilövahinkojen riskin vähentämiseksi. Varoitusohjeiden noudattamatta jättäminen voi aiheuttaa tulipalon tai muita turvallisuusongelmia ja johtaa henkilövahinkoihin tai kuolemaan.

Aseta turvallisuus aina säästöjen edelle. Jos olet epävarma, ota yhteyttä TCL:ään https://www.tcl.com/mobile-support tai pyydä apua ammattimaiselta korjaajalta.

korostaa ohjeita tietojen menetyksen tai laitteen tai muiden laitteiden vahingoittumisen riskin vähentämiseksi.

Huomautus – Muut ohjetiedot, vinkit, huomautukset toimenpiteiden onnistuneeseen suorittamiseen.

Sähköstaattisen purkauksen turvallisuus

Mikä on ESD?
ESD (Electrostatic Discharge) on nopea, spontaani virran siirto (toisin sanoen sähköstaattinen varaus), jonka aiheuttaa korkea sähköstaattinen kenttä. Se voi vahingoittaa elektronisia komponentteja.
ESD-vaurio voi olla piilevä vika, joka saattaa jäädä havaitsematta välittömästi, mutta voi aiheuttaa laitteen ennenaikaisen vikaantumisen.

Miten estät sähköstaattisen purkauksen?
Kaikki ympäristön johtimet, henkilöstö mukaan lukien, on yhdistettävä tai kytkettävä sähköisesti ja kiinnitettävä tunnettuun maahan tai keinotekoiseen maahan.
ESD-turvallisuusvarusteiden, kuten antistaattisen rannekkeen ja käsineiden, antistaattisten työkalujen ja ESD-turvallisen alustan käyttäminen laitteen korjaamisessa voi vähentää ESD-tapahtuman riskiä.

Rikkoutuneen lasin turvallisuus

Laitteen näytössä ja takakannessa käytetään lasimateriaaleja, jotka voivat rikkoutua, jos ne altistuvat:

• Putoamisille koville pinnoille
• Murskaamiselle, taivuttamiselle tai muodonmuutoksille
• Muille koville iskuille

Vältä rikkoutuneen lasin tai terävien lasinsirujen käsittelyä ilman asianmukaisia ​​suojavarusteita (esim. viillonkestävät käsineet ja suojalasit), koska terävät reunat aiheuttavat turvallisuusriskejä.

TCL:n vihjelinjan ja palvelukeskusten yhteystiedot

Jos etsit virallista ammattimaista korjausta TCL:ltä, käy VIHJELINJA & PALVELUKESKUKSET etsiäksesi yhteystiedot maassasi/alueellasi.
