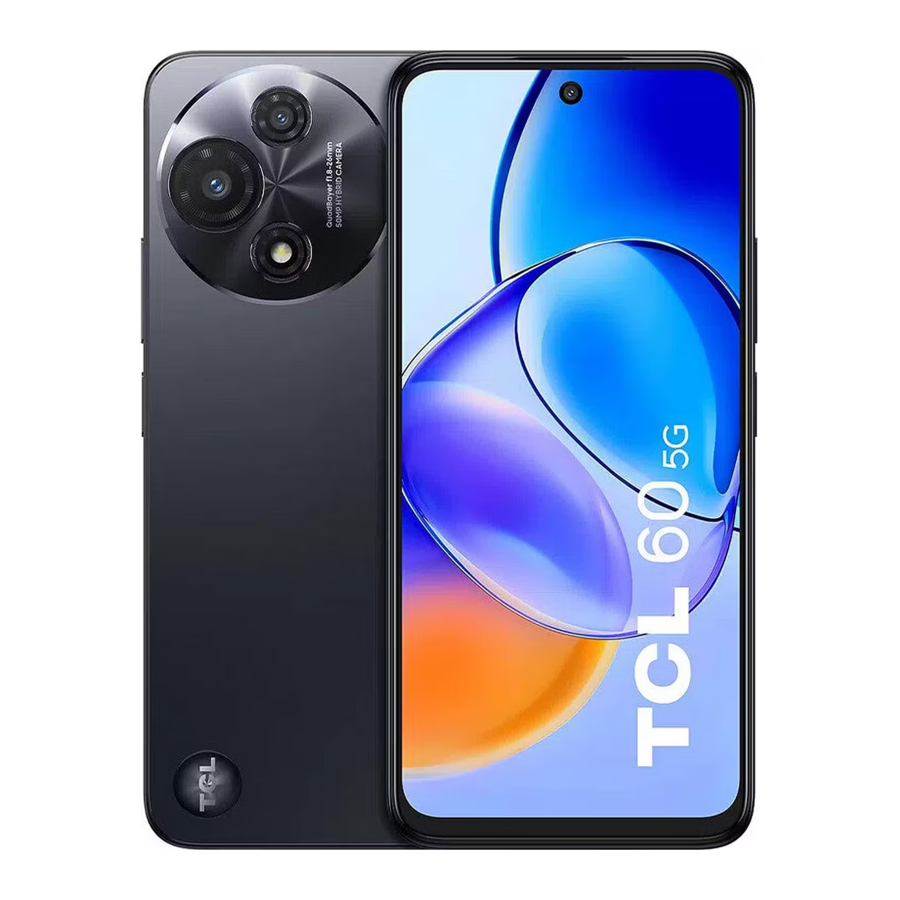

TCL 60 5G, T521H reparasjonsmanual

Tilbakestilling til fabrikkinnstillinger

Tilbakestilling til fabrikkinnstillinger vil formatere enheten for å gjenopprette enheten til standard fabrikkinnstillinger. Dette vil slette alle brukerdata inkludert, men ikke begrenset til, filer og nedlastede apper på enheten. Før du utfører tilbakestilling til fabrikkinnstillinger, husk å sikkerhetskopiere alle viktige data som er lagret på enheten. TCL er ikke ansvarlig for tap av data som er lagret på enheten.

Fjern Google-konto før du utfører tilbakestilling til fabrikkinnstillinger

Hvis du trenger å konfigurere enheten med en annen Google-konto ved det første oppsettet etter tilbakestilling til fabrikkinnstillinger, må Google-kontoen fjernes før du utfører tilbakestillingen til fabrikkinnstillinger, ellers vil det kreve at du logger på den forrige påloggede Google-kontoen. Du kan følge trinnene nedenfor for å fjerne Google-kontoen fra enheten.
Start Innstillinger-appen -> Kontoer -> trykk på Google-kontoen -> Fjern konto -> trykk på FJERN KONTO.

Tilbakestilling til fabrikkinnstillinger

Du kan følge trinnene nedenfor for å utføre tilbakestilling til fabrikkinnstillinger hvis telefonen kan slås på.
Gå til hovedmenyen -> "Settings" (Innstillinger) -> "System" (System) -> "Reset options" (Tilbakestillingsalternativer) -> "Erase all data (factory reset)" (Slett alle data (tilbakestilling til fabrikkinnstillinger)) -> Trykk på "Erase all data" (Slett alle data) i det åpne vinduet -> "Erase all data" (Slett alle data).

Programvareoppdatering

Det anbefales å oppgradere programvaren på telefonen til nyeste versjon for bedre ytelse.
Før oppgradering, husk å sikkerhetskopiere dataene og hold telefonen fulladet.

Programvareoppdatering via FOTA

Firmware-Over-The-Air ("FOTA") er en måte som fastvaren til en mobilenhet oppdateres trådløst av enhetens produsent. Fastvare kjører i bakgrunnen uten innspill fra brukeren, for å sikre at enhetens maskinvare kjører ordentlig.
Start enhetens "Settings" (Innstillinger)-app og trykk på "System" (System) -> "System Update" (Systemoppdatering) -> "CHECK FOR UPDATES" (SE ETTER OPPDATERINGER).

Programvareoppdatering via Mobile Upgrade-verktøy

1. På datamaskinen, last ned det tilsvarende Mobile Upgrade-verktøyet fra TCLs nettsted https://www.tcl.com/mobile-support-> velg produktet ditt på siden -> klikk på Download (Last ned) under den tilsvarende Software-taggen (Programvare).
2. Les og godta vilkårene, og følg instruksjonene på skjermen for å installere verktøyet på datamaskinen.
3. Start datamaskinen på nytt etter at verktøyet er installert.
4. Start verktøyet og velg enhetsmodellen i rullegardinlisten.
5. Les instruksjonene og forholdsreglene på skjermen for å klikke deg gjennom "Start" (Start) -> "Next" (Neste) -> "Yes" (Ja).
6. Slå av enheten og koble den til datamaskinen via USB-kabel
7. Programvareoppdateringen vil starte.
8. Klikk "OK" og koble enheten fra USB-kabelen når verktøyet dukker opp med meldingen "Please disconnect your device from the USB cable to proceed" (Koble enheten fra USB-kabelen for å fortsette).
9. Klikk "Upgrade device" (Oppgrader enhet) og koble din avslåtte enhet til datamaskinen, og vent på oppgraderingen.

Ikke koble enheten fra datamaskinen under oppgraderingsprosessen med mindre det dukker opp en melding fra verktøyet.

10. Når oppgraderingen er fullført, vil det dukke opp et meldingsvindu som sier "Elapsed time: XX:XX:XX. (Medgått tid: XX:XX:XX.)
    Thanks for using Mobile Upgrade tool. Your device has been successfully upgraded." (Takk for at du bruker Mobile Upgrade-verktøyet. Enheten din er oppgradert.)

Funksjonstest med Support Centre

1. Sjekk om Nano SIM-kortet og SD-kortet er satt inn riktig.
2. Slå på produktet for å starte autotesten.
3. Hvis produktet viser "input NCK code" (Skriv inn NCK-kode), betyr dette at programvaren er nettverkslåst eller SIM-låst, og kan bare brukes med dedikert SIM-kort, og bruk derfor det relevante SIM-kortet eller skriv inn telefonens NCK-kode hvis tilgjengelig.
4. Åpne "Support Centre" (Support Centre)-appen -> Klikk "AGREE" (GODTA) -> "Hardware diagnosis" (Maskinvarediagnose) -> "START TESTING" (START TESTING) -> Godkjenn tillatelsene som kreves for diagnostikk -> Følg instruksjonene på skjermen for å teste.

Grunnleggende feilsøking

Du kan bruke vår feilsøking på TCLs offisielle nettsted som referanse for noen vanlige problemer.

1. Besøk https://www.tcl.com/mobile-support
2. Rull ned til "Troubleshooting" (Feilsøking)-delen og klikk på "View more" (Vis mer)
3. Velg produkttypen og følg trinnvise spørsmål og alternativer.

Notice: If the previously described options do not help, you can contact our hotline or repair center to get more professional technical assistance. Find the hotline or repair center information from the TCL website or APP "Support Center". (Hvis de tidligere beskrevne alternativene ikke hjelper, kan du kontakte vår hotline eller reparasjonssenter for å få mer profesjonell teknisk assistanse. Finn informasjon om hotline eller reparasjonssenter fra TCLs nettsted eller APP "Support Center".)

Demontering og montering

Grunnleggende verktøy

Bruk riktig verneutstyr for din sikkerhet ved reparasjon av enheter. I demonterings- og monteringstrinnene kan det være nødvendig med ekstra verktøy. Se spesifikke trinn for detaljer.

Verktøy/utstyr	Beskrivelse	Eksempelbilde
Vernebriller med sidebeskyttelse	Forebygger ulykker under reparasjon (verneutstyr)
Kuttebestandige hansker	Forebygger ulykker under reparasjon (verneutstyr)
Sikkerhetsmaske	Forebygger ulykker under reparasjon (verneutstyr)
ESD-håndleddsreim	Reduserer risikoen for ESD-hendelser (anbefales)
ESD-sikker matte	Reduserer risikoen for ESD-hendelser (anbefales)
SIM-utløserstift	For å skyve ut SIM-skuffen
Plastplekter	For å demontere bakdeksel og andre deler
Anti-ESD-pinsett	For å koble fra kontakter, kabler og andre deler. Notice: Bruk pinsett laget av plast eller gummimateriale når deler lett kan skades av skarpt verktøy.
Stjerneskrutrekker	For å fjerne stjerneskruer. Størrelse: PH0

Demontering for utskifting

Før demontering:
Utfør alltid følgende trinn før du starter en reparasjon:

1. Sikkerhetskopier enhetens data.
2. Lad ut batteriet fullstendig.
3. Slå av enheten.
4. Koble fra alle kabler.
5. Fjern alle deksler og etuier.
6. Rydd og rengjør arbeidsområdet ditt.
7. Ta på deg en ESD-håndleddsstropp og fest den til en ordentlig jordet ESD-matte.
8. Produktets sammensetning kan variere avhengig av land, region eller operatør.

For alle tilfeller av knust glass
Vennligst se "Sikkerhet ved knust glass" først.
For å forhindre spredning av knust glass, fest et beskyttelsesdeksel i akryl på skjermen.
Skjermglass kan ikke separeres alene fra skjermmodulen. Hvis glasset er knust, må hele skjermmodulen skiftes ut.
Hvis du har problemer med å utføre reparasjonen, ta enheten med til et profesjonelt verksted eller et TCL-autorisert reparasjonssenter for å få hjelp.

SIM-kortbrett og minnekortbrett

For å ta ut SIM-kortbrettet, setter du en SIM-utløserstift inn i hullet ved siden av brettet. Skyv den inn mot enheten, men ikke bruk makt. Hvis du har problemer med å skyve ut SIM-kortbrettet, ta enheten med til et profesjonelt verksted eller et TCL-autorisert reparasjonssenter for å få hjelp.

Bakdekselenhet

Fjern SIM-kortbrett og minnekortbrett før du begynner.

Sett tuppen av en åpningsplekter mellom bakdekselet og rammen på SIM-kortbrettets side. Skyv åpningsplekteret langs venstre kant for å begynne å løsne bakdekselet i henhold til pilretningen i figuren nedenfor, til bakdekselet er helt løsnet. Vær forsiktig så du ikke skader sideknappene.
Løft bakdekselet av rammen og snu det over venstre kant av telefonen. Vær forsiktig så du ikke overbelaster bakdekselets kabel til strøm- og fingeravtrykksleserknappen.
Legg dekselet flatt på arbeidsflaten.
Skyv knappene mot dekselet, og bruk deretter pinsett for å ta av strøm- og fingeravtrykksknappen fra dekselet, men ikke bruk makt.
Bakdekselenheten er fjernet.

Batteri og hovedkamera

Fjern følgende deler før du begynner.
SIM-kortbrett og minnekortbrett
Bakdekselenhet

Hvis du har problemer med å utføre reparasjonen, ta enheten med til et profesjonelt verksted eller et TCL-autorisert reparasjonssenter for å få hjelp.

Fjern den vanntette Mylar-enheten på toppen.
Fjern skruer med kryssspor. Ikke bland skruetypene.		PN: BMA1630250C3 Antall: 10 Moment: 0,8±0,03 kgf.cm
Fjern 5M CAM-gummien Fjern den møblerte toppstøtten
Etter fjerning av den møblerte toppstøtten.
Koble fra kontaktene og kablene nedenfor: Batterikontakt (må være først) Skjermkontakt RF-kabler Vær forsiktig så du ikke river opp det fleksible trykte kretskortet eller kablene.
Fjern hovedkamera og mylar. Hovedkamera Mylar
Fjern hoved-PCBA. Vær forsiktig så du ikke river opp det fleksible trykte kretskortet eller kablene.
Fjerning av hoved-PCBA.
Etter fjerning av hoved-PCBA, trekk av batteriets tre deler av tape til den andre siden henholdsvis i henhold til bildets pilretning. Vær forsiktig så du ikke kutter eller river opp tapen.
Trykk og hold på tapen som er merket i bildet som gul i den ene hånden til baksiden av enheten. Trekk den midterste tapen opp (merket i bildet som grønn) for å fjerne batteriet med den andre hånden. Vær forsiktig så du ikke trykker eller klemmer på batteriet med makt. Hvis du har problemer med å utføre reparasjonen, ta enheten med til et profesjonelt verksted eller et TCL-autorisert reparasjonssenter for å få hjelp.
Batteriet er fjernet. Trekk av den brukte tapen i henhold til retningen. Bruk ny batterifilm for remontering. Batterifilm PN: BNH2LW0003C0

Skjermenhet

Fjern følgende deler før du begynner.
SIM-kortbrett og minnekortbrett
Bakdekselenhet
Batteri

Ved utskifting av skjermenheten må batteriet og batterifilmen erstattes med nye. Hvis du har problemer med å utføre reparasjonen, ta enheten med til et profesjonelt verksted eller et TCL-autorisert reparasjonssenter for å få hjelp.

Fjern skruer med kryssspor. Fjern Next Key FPC-støtten. Ikke bland skruetypene.		PN: BMA1630250C3 Antall: 8 Moment: 0,8±0,03 kgf.cm
		PN: BMA1225230C3 Antall: 1 Moment: 0,6±0,03 kgf.cm
Sett inn og skyv åpningsplekteret langs venstre kant til bunnrammen i henhold til pilretningen i figuren nedenfor. Vær forsiktig så du ikke skader den fleksible kabelen på det merkede stedet.
Koble fra kontakten, kablene og skruen nedenfor. Sub-PCBA-kontakt RF-kabel2 RF-kabel3 Sub-PCBA-skrue Ikke bland skruetypene.			PN: BMA1425254C3 Antall: 1 Moment: 0,7±0,03 kgf.cm
Vri opp Sub-PCBA.
Fjern komponentene nedenfor ved hjelp av en plastpinsett. Følg trinnenes nummer og pilretning, vær forsiktig og ikke bruk makt. Oppovervendt høyttaler Sideknapp Møblert FPC RF-kabel 2, hvit RF-kabel 3, svart LCD FPC Hull Mylar GND PCBA Myntvibrator Unngå å bruke skarp pinsett. Vær forsiktig så du ikke skader de fleksible kablene og FPC-ene.
Fjerning av skjermenhet er fullført. Bruk nytt batteri og tape/film for remontering. Batteri PN: CAC5000018C7 Batterifilm PN: BNH2LW0003C0

Monteringsprosess

For å sette sammen enheten igjen, følg demonteringsinstruksjonene ovenfor i omvendt rekkefølge.
Det er noen viktige merknader som er listet opp nedenfor for noen trinn.

1. Dobbeltsidig svampteip, alle typer lim på batteriet eller batteridekselet må erstattes med nye når det er demontert.
   Ledende teip og kobberteip byttes selektivt ut, avhengig av brudd og klebrighet.
2. Vær oppmerksom på retningene og posisjonene til 2 høyttalere.

3. Husk å montere LCD FPC Hole Mylar.

4. Det er "termisk pasta" mellom hoved-PCBA og skjermmonteringen. Hvis en ny skjermmontering byttes ut, eller hovedkortet demonteres og den termiske pastaen er tørket ut, bør ny termisk pasta påføres.
   Ellers vil det påvirke enhetens varmeavledningsytelse.


Merknad:

1. Ny termisk pasta skal påføres når skjermmonteringen byttes ut.
2. Rengjør den originale termiske pastaen hvis den er tørket ut.
3. Klargjør "termisk pasta" lokalt på grunn av tollvesenets forsendelsesbegrensning.

Delnavn	Spesifikasjon	Bildeeksempel
Termisk pasta (Klargjør lokalt)	Varmeledningsevne høyere enn 3,5 W

4. Det anbefales å påføre rundt 420±20mg ny termisk pasta på skjermmonteringen. Og monter deretter hoved-PCBA-en i skjermmonteringen.

5. Det finnes tre typer skruer, vær oppmerksom på posisjonen og dreiemomentet. Skruene kan gjenbrukes.
6. Monter kameraene på hoved-PCBA-en i henhold til bildet nedenfor.


Kameratype	Kamerabeskrivelse	Eksempelbilde
Hovedkamera	Kamera, 50M,AF,9.9×9.9×3.8 mm
Bakre kamera	Kamera, 5M,FF,6.5×6.5×4.61 mm
Frontkamera	Frontkamera, 8M,FF,6.5×6.5×4.48 mm

7. Vær oppmerksom på retningen til Front CAM-gummien når du monterer den på frontkameraet.

8. Vær oppmerksom på monteringsmetoden for RF-kabel3.

9. For montering av batteriet, følg trinnene nedenfor nøye.

Hvis du har vanskeligheter med å utføre reparasjonen, ta enheten med til et profesjonelt reparasjonsverksted eller et TCL-autorisert reparasjonssenter for å få hjelp.

Plasser batterifilmen i riktig retning. Vær oppmerksom på oversiden (klebrig når den øvre filmen fjernes) og undersiden av batterifilmen, slik at den øvre filmen (som ikke er klebrig) kan trekkes av når batterifilmen plasseres på rammen. Den klebrige siden må vikles på batteriet.
tørk for å feste teipen mot skjermmonteringsrammen. Forsikre deg om at den er godt festet. Trekk av den øvre filmen#1.
Trekk av den øvre filmen#2.
Juster det nye batteriet i skjermmonteringsrammen tilsvarende. Ikke legg igjen unormale gjenstander (dvs. rusk, løse skruer, ekstra skruer osv.) inne i enheten før du setter den sammen igjen.
Stryk lett for å feste batteriet mot rammen for hånd, men ikke tving det eller slå det.
Vik resten av batterifilmen på batteriets overflate.
Trekk av den øvre filmen#3.
Stryk lett for å feste batterifilmen mot batteriet for hånd, men ikke tving det eller slå det, sørg for at det er festet godt. Koble batterikontakten tilbake til hoved-PCBA-en.

10. Ikke legg igjen unormale gjenstander (dvs. rusk, løse skruer, ekstra skruer osv.) inne i enheten før du monterer den sammen igjen.

Forholdsregler

• Bruk bare avmagnetiserte verktøy som er spesielt utviklet for små elektroniske reparasjoner, de fleste elektroniske deler er følsomme for elektromagnetiske krefter.
• Bruk bare skrutrekkere av høy kvalitet når du reparerer produkter. Skrutrekkere av dårlig kvalitet kan lett skade skruehodene.
• Bruk alltid originale reservedeler. Deler fra tredjeparter fungerer kanskje ikke som de skal eller kan til og med forårsake skader eller ulykker.
• Delene nedenfor kan kreve kalibrering for å sikre riktig funksjon etter demontering eller reparasjon. Hvis du trenger mer profesjonell reparasjon, kan du kontakte et autorisert TCL-reparasjonssenter: Sensorer (nærhet, fingeravtrykk), bakkamera, berøringsskjermmodul, høyttaler, hovedkort.
• Ytelsen til enhetens vannmotstand og støvmotstand kan ikke garanteres i tilfelle reparasjon av brukeren eller av en ukvalifisert person.
• Hvis enheten har blitt skadet av vann/væske, kan kostnadene for å reparere enheten overstige verdien av enheten, avhengig av skadegrad.
• Vær forsiktig så du ikke skader batteriet, for eksempel ved oppvarming, bulking, kortslutning eller demontering osv. Hvis batteriet er skadet eller du trenger mer profesjonell reparasjon, kan du kontakte et autorisert TCL RC.
• Før reparasjon må du sikkerhetskopiere personlig informasjon og viktige data.
• Det foreslås å sette opp og oppholde seg i et elektrostatisk beskyttet område (EPA) for å unngå elektrostatisk utladning som kan forårsake uopprettelige skader på enheten og delene under reparasjonen.
• Før du reparerer enheten, må du sørge for at enheten er fulladet og slått av.
• Forbered og bruk passende sikkerhetsutstyr før du utfører reparasjoner. Sørg for at arbeidsområdet er fritt for brannfarlige materialer, fremmedlegemer og skarpe materialer. Utstyr området med nødvendig sikkerhetsutstyr som brannslukningsapparater og verneutstyr.
• Når du fjerner bakdekselet, må du være forsiktig så du ikke skader produktdelene og batteriet.
• Før montering må du sørge for at det ikke er skruer eller fremmedlegemer inne i enheten og rundt batteriet.
• Før montering må du sørge for at det ikke er noen uregelmessigheter før du fester bakdekselet igjen.
• Ved kjøp av produktet leveres emballasjen med brukerhåndbok, hurtigveiledning og annen informasjon. For mer informasjon om produktet, vennligst besøk www.tcl.com.

Instruksjonsikoner og merknader

Unnlatelse av å følge instruksjonsmerknader kan føre til brann, skade, tap av data eller skade på enheten, deler eller annen eiendom.

fremhever instruksjoner for å redusere risikoen for sikkerhetsproblemer eller personskade, unnlatelse av å følge advarselsinstruksjonene kan forårsake brann eller andre sikkerhetsproblemer og føre til personskade eller død.

Prioriter alltid sikkerhet fremfor kostnadsbesparelser. Hvis du er usikker, kontakt TCL https://www.tcl.com/mobile-support eller søk hjelp fra en profesjonell reparatør.

fremhever instruksjoner for å redusere risikoen for tap av data eller skade på enheten eller annet utstyr.

Merknad – Annen instruksjonsinformasjon, tips, notater for å fullføre prosedyrer på en vellykket måte.

Sikkerhet ved elektrostatisk utladning

Hva er ESD?
ESD (Electrostatic Discharge) er den raske, spontane overføringen av strøm (med andre ord, elektrostatisk ladning) indusert av et høyt elektrostatisk felt. Det kan skade elektroniske komponenter.
ESD-skade kan være en latent defekt som kan unnslippe umiddelbar oppdagelse, men kan føre til at enheten svikter for tidlig.

Hvordan forhindrer du elektrostatisk utladning?
Alle ledere i miljøet, inkludert personell, skal være bundet eller elektrisk tilkoblet og festet til en kjent jord eller konstruert jord.
Bruk av ESD-sikkerhetsutstyr (antistatisk) som en antistatisk håndleddsstropp og hansker, antistatiske verktøy og ESD-sikker matte ved reparasjon av enheten kan redusere risikoen for ESD-hendelser.

Sikkerhet ved knust glass

Skjermen og bakdekselet på enheten bruker glassmaterialer, som kan sprekke hvis de utsettes for:

• Fall på harde overflater
• Knusing, bøying eller deformasjon
• Andre typer harde støt

Unngå å håndtere knust glass eller skarpe glasskår uten riktig verneutstyr (f.eks. kuttsikre hansker og vernebriller), da skarpe kanter utgjør sikkerhetsrisiko.

Kontaktinformasjon for TCL-hotline og servicesentre

Hvis du leter etter offisiell profesjonell reparasjon fra TCL, vennligst besøk HOTLINE & SERVICESENTRE for å søke etter kontakten i ditt land/region.
