TCL 50 Pro NXTPAPER 5G, T803D -korjausopas

Tehdasasetusten palautus

Tehdasasetusten palautus alustaa laitteen palauttaen sen tehdasasetuksiin. Tämä poistaa kaikki käyttäjätiedot, mukaan lukien muun muassa tiedostot ja ladatut sovellukset laitteesta. Ennen tehdasasetusten palautuksen suorittamista muista varmuuskopioida kaikki laitteeseen tallennetut tärkeät tiedot. TCL ei ole vastuussa laitteeseen tallennettujen tietojen menetyksestä.

Poista Google-tili ennen tehdasasetusten palautuksen tekemistä

Jos sinun on määritettävä laite toisella Google-tilillä tehdasasetusten palautuksen jälkeisessä alkuasennuksessa, Google-tili on poistettava ennen tehdasasetusten palautusta, muuten se vaatii sinua kirjautumaan aiemmin sisäänkirjautuneeseen Google-tiliin. Voit poistaa Google-tilin laitteesta seuraavien vaiheiden avulla.
Käynnistä Asetukset-sovellus -> Tilit -> napauta Google-tiliä -> Poista tili -> napauta POISTA TILI.

Tehdasasetusten palautus

Voit suorittaa tehdasasetusten palautuksen seuraavien vaiheiden avulla, jos puhelin voidaan käynnistää.
Siirry päävalikkoon -> "Settings" (Asetukset) -> "System" (Järjestelmä) -> "Reset options" (Nollausasetukset) -> "Erase all data (factory reset)" (Poista kaikki tiedot (tehdasasetusten palautus)) -> Kosketa "Erase all data" (Poista kaikki tiedot) avautuvassa ikkunassa -> "Erase all data" (Poista kaikki tiedot).

Ohjelmistopäivitys

On suositeltavaa päivittää puhelimen ohjelmisto uusimpaan versioon paremman suorituskyvyn saavuttamiseksi.
Ennen päivitystä muista varmuuskopioida tiedot ja pitää puhelin täyteen ladattuna.

Ohjelmistopäivitys FOTA:n avulla

Firmware-Over-The-Air ("FOTA") on tapa, jolla mobiililaitteen laiteohjelmisto päivitetään langattomasti laitteen valmistajan toimesta. Laiteohjelmisto toimii taustalla ilman käyttäjän toimia varmistaakseen, että laitteen laitteisto toimii oikein.
Käynnistä laitteen "Settings" (Asetukset) -sovellus ja napauta "System" (Järjestelmä) -> "System Update" (Järjestelmäpäivitys) -> "CHECK FOR UPDATES" (TARKISTA PÄIVITYKSET).

Ohjelmistopäivitys Mobile Upgrade -työkalun avulla

1. Lataa tietokoneelle vastaava Mobile Upgrade -työkalu TCL:n verkkosivustolta https://www.tcl.com/mobile-support-> valitse tuotteesi sivulla -> napsauta Download (Lataa) vastaavan Software (Ohjelmisto) -tunnisteen alta.
2. Lue ja hyväksy käyttöehdot ja noudata näytön ohjeita asentaaksesi työkalun tietokoneelle.
3. Käynnistä tietokone uudelleen työkalun asennuksen jälkeen.
4. Käynnistä työkalu ja valitse laitemalli avattavasta luettelosta.
5. Lue näytön ohjeet ja varotoimet napsauttaaksesi läpi "Start" (Aloita) -> "Next" (Seuraava) -> "Yes" (Kyllä).
6. Sammuta laite ja yhdistä se tietokoneeseen USB-kaapelilla
7. Ohjelmistopäivitys alkaa.
8. Napsauta "OK" ja irrota laite USB-kaapelista, kun työkalu ponnahtaa kehotteen "Please disconnect your device from the USB cable to proceed" (Irrota laite USB-kaapelista jatkaaksesi).
9. Napsauta "Upgrade device" (Päivitä laite) ja yhdistä sammutettu laitteesi tietokoneeseen odottaen päivitystä.

Älä irrota laitetta tietokoneesta päivityksen aikana, ellei työkalusta tule ponnahdusviestiä.

10. Kun päivitys on valmis, se avaa viesti-ikkunan, jossa lukee "Elapsed time: XX:XX:XX. (Kulunut aika: XX:XX:XX.)
    Thanks for using Mobile Upgrade tool. Your device has been successfully upgraded." (Kiitos, että käytit Mobile Upgrade -työkalua. Laitteesi on päivitetty onnistuneesti.)

Toimintotesti tukikeskuksen kanssa

1. Tarkista, onko Nano SIM -kortti ja SD-kortti asetettu oikein.
2. Käynnistä tuote automaattisen testin käynnistämiseksi.
3. Jos tuote näyttää "input NCK code" (syötä NCK-koodi), tämä tarkoittaa, että ohjelmisto on verkkolukittu tai SIM-lukittu ja sitä voidaan käyttää vain tietyllä SIM-kortilla, joten käytä asiaankuuluvaa SIM-korttia tai syötä puhelimen NCK-koodi, jos se on saatavilla.
4. Avaa "Support Centre" (Tukikeskus) -sovellus -> Napsauta "AGREE" (HYVÄKSY) -> "Hardware diagnosis" (Laitteistodiagnoosi) -> "START TESTING" (ALOITA TESTAUS) -> Valtuuta diagnostiikkaan vaadittavat käyttöoikeudet -> Suorita testaus noudattamalla näytön ohjeita.

Perusvianmääritys

Voit käyttää vianmääritystämme TCL:n virallisella verkkosivustolla viitteenä joihinkin usein kohdattuihin ongelmiin.

1. Käy osoitteessa https://www.tcl.com/mobile-support
2. Vieritä alas "Troubleshooting" (Vianmääritys) -osioon ja napsauta "View more" (Näytä lisää)
3. Valitse tuotetyyppi ja noudata vaiheittaisia tarkistuskysymyksiä ja -vaihtoehtoja.

Notice (Huomaa): Jos aiemmin kuvatut vaihtoehdot eivät auta, voit ottaa yhteyttä palvelunumeroomme tai korjauskeskukseemme saadaksesi ammattitaitoisempaa teknistä apua. Etsi palvelunumeron tai korjauskeskuksen tiedot TCL:n verkkosivustolta tai "Support Center" (Tukikeskus) -sovelluksesta.

Purkaminen ja uudelleen kokoaminen

Perustyökalut

Käytä asianmukaisia suojavarusteita laitteita korjatessasi turvallisuutesi vuoksi. Purkamis- ja kokoamisvaiheissa voidaan tarvita lisätyökaluja. Katso lisätietoja tietyistä vaiheista.

Työkalu/laitteisto	Kuvaus	Esimerkkikuva
Suojalasit sivusuojuksilla	Estää onnettomuuksia korjauksen aikana (suojavarusteet)
Viillonkestävät käsineet	Estää onnettomuuksia korjauksen aikana (suojavarusteet)
Suojanaamari	Estää onnettomuuksia korjauksen aikana (suojavarusteet)
ESD-ranneranneke	Vähentää ESD-tapahtuman riskiä (suositus)
ESD-suojamatto	Vähentää ESD-tapahtuman riskiä (suositus)
SIM-poistotyökalu	SIM-kelkan poistamiseen
Muovinen plektra	Takakannen ja muiden osien purkamiseen
Anti-ESD-pinsetit	Liittimien, kaapeleiden ja muiden osien irrottamiseen. Huomautus: Käytä muovista tai kumista valmistettuja pinsettejä, kun terävä työkalu voi helposti vahingoittaa osia.
Ristipääruuvimeisseli	Ristipääruuvien irrottamiseen.

Purkaminen vaihtoa varten

Ennen purkamista:
Suorita aina seuraavat toimenpiteet ennen korjauksen aloittamista:

1. Varmuuskopioi laitteen tiedot.
2. Pura akun varaus kokonaan.
3. Sammuta laite.
4. Irrota kaikki kaapelit.
5. Irrota kaikki kotelot ja suojukset.
6. Raivaa ja puhdista työtilasi.
7. Aseta ESD-ranneke ranteeseen ja kiinnitä se kunnolla maadoitettuun ESD-mattoon.
8. Tuotteen koostumus voi vaihdella maan, alueen tai operaattorin mukaan.

Kaikissa rikkoutuneen lasin tapauksissa
Katso ensin kohta "Rikkoutuneen lasin turvallisuus".
Estä rikkoutuneen lasin leviämisen kiinnittämällä akryylisuojus näytölle.
Näytön lasia ei voi irrottaa yksinään näyttömoduulista. Jos lasi on rikki, koko näyttömoduuli on vaihdettava.
Jos korjaus on vaikeaa, vie laite ammattimaiseen korjaamoon tai TCL:n valtuuttamaan korjauskeskukseen apua varten.

SIM-korttikelkka ja muistikorttikelkka

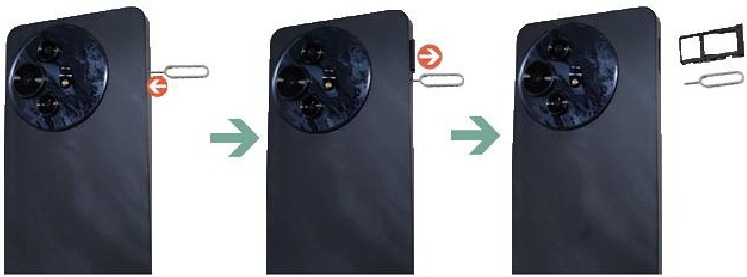

Poista SIM-korttikelkka työntämällä SIM-kortin poistotyökalu kelkan vieressä olevaan reikään. Työnnä laitteen sisäänpäin, mutta älä pakota sitä. Jos SIM-korttikelkan poistaminen on vaikeaa, vie laite ammattimaiseen korjaamoon tai TCL:n valtuuttamaan korjauskeskukseen apua varten.

Takakannen kokoonpano

Irrota SIM-korttikelkka ja muistikorttikelkka ennen aloittamista.

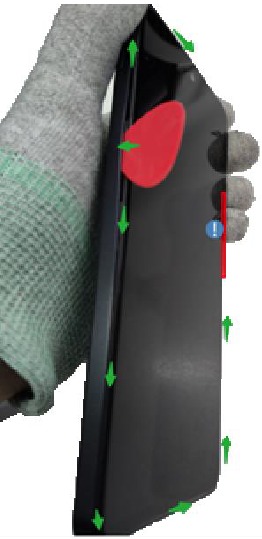

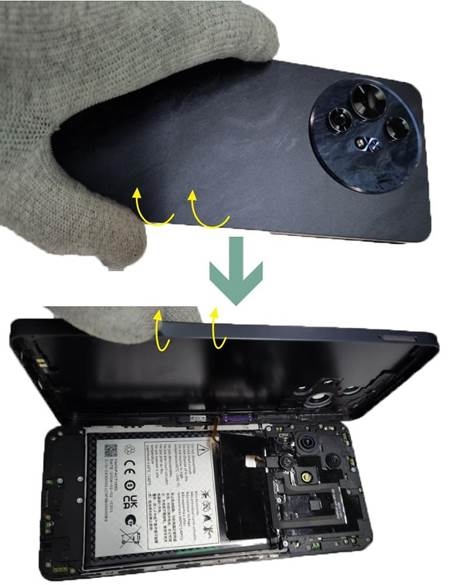

Aseta avauskärjen kärki takakannen ja kehyksen väliin SIM-korttikelkan puolella. Liu'uta avauskärkeä vasenta reunaa pitkin aloittaaksesi takakannen irrottamisen alla olevan kuvan nuolen suunnan mukaisesti, kunnes takakansi on irrotettu kokonaan. Varo vahingoittamasta sivupainikkeita.

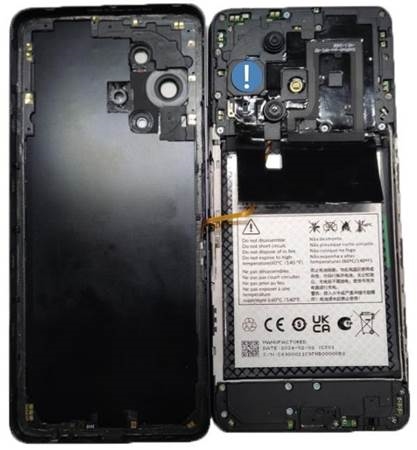

Nosta takakansi irti kehyksestä ja käännä se puhelimen vasemman reunan yli. Varo rasittamasta takakannen virta- ja sormenjälkipainikkeen kaapelia.
Aseta kansi tasaisesti työpinnallesi. Peitä pääkameran linssi suojakalvolla (saatavilla PN: BRA2MP0002C0). Tämän oppaan kuvien suojakalvo on esimerkki, joka voi näyttää erilaiselta.
Työnnä painikkeita kohti kantta ja irrota sitten virta- ja sormenjälkipainike kannesta pinseteillä, mutta älä pakota sitä.

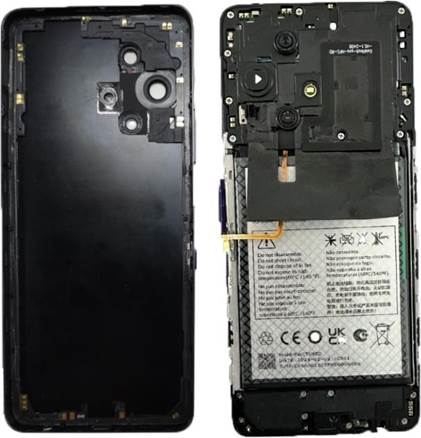

Takakannen kokoonpano on irrotettu.

Akku

Irrota seuraavat osat ennen aloittamista.
SIM-korttikelkka ja muistikorttikelkka
Takakannen kokoonpano

Jos korjaus on vaikeaa, vie laite ammattimaiseen korjaamoon tai TCL:n valtuuttamaan korjauskeskukseen apua varten.

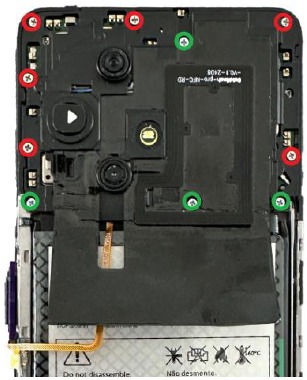

Irrota ristipääruuvit yläkehyksestä. Älä sekoita ruuvityyppejä.		PN: BMA1630251C3 Määrä: 6 Vääntömomentti: 0,8±0,05kgf.cm
		PN: BMA1430262C0 Määrä: 4 Vääntömomentti: 0,8±0,05kgf.cm

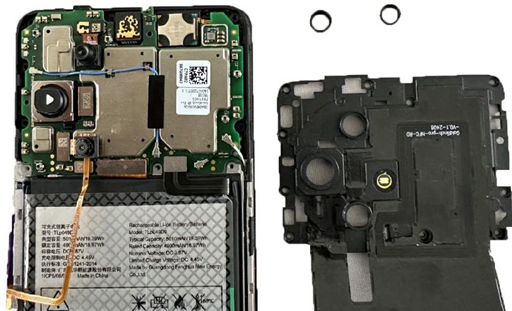

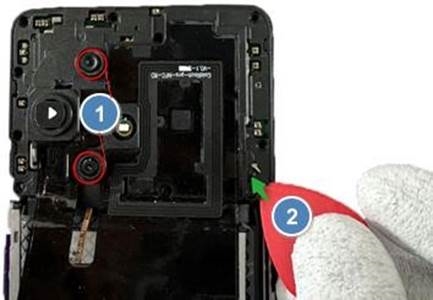

Irrota kameran kumi. Irrota yläkehys
Kameran kumin ja yläkehyksen irrottamisen jälkeen

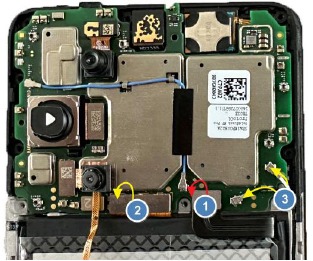

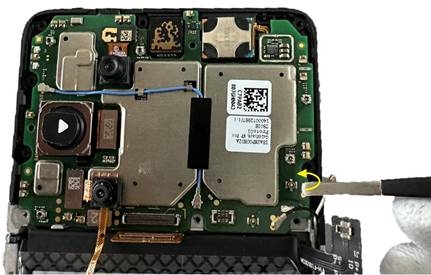

Irrota alla olevat liittimet ja kaapeli Akun liitin Näytön liitin RF-kaapelit Varo repimästä joustavaa piirilevyä tai kaapeleita.
Irrota pää-PCBA. Varo repimästä joustavaa piirilevyä tai kaapeleita.

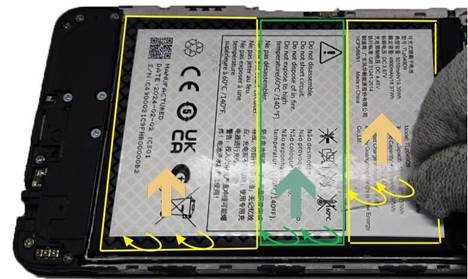

Pää-PCBA:n irrottamisen jälkeen irrota akun kolme liimanauhan osaa vastaavasti toiselle puolelle kuvan nuolen suunnan mukaisesti. Varo leikkaamasta tai repimästä teippiä.

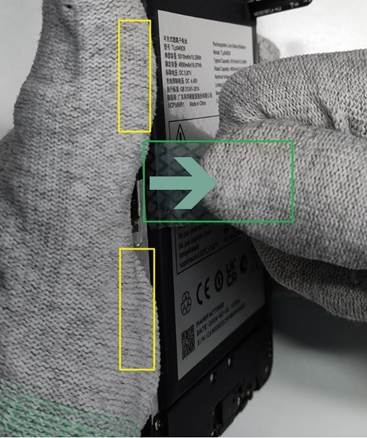

Paina ja pidä kuvan keltaisella merkittyä teippiä laitteen takaosaa vasten yhdellä kädellä. Vedä keskimmäinen teippi ylös (merkitty kuvassa vihreällä) irrottaaksesi akun toisella kädellä. Varo painamasta tai puristamasta akkua väkisin. Jos korjaus on vaikeaa, vie laite ammattimaiseen korjaamoon tai TCL:n valtuuttamaan korjauskeskukseen apua varten.

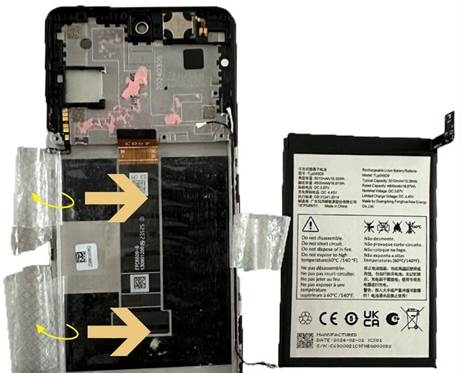

Akun irrotus valmis. Irrota käytetty teippi vastaavasti suunnan mukaan. Käytä uutta akkukalvoa uudelleenkokoamiseen. Akkukalvon PN: BNH2LW0003C0

Näyttökokoonpano

Irrota seuraavat osat ennen aloittamista.
SIM-korttikelkka ja muistikorttikelkka
Takakannen kokoonpano
Akku

Kun vaihdat näyttökokoonpanoa, akku ja akkukalvo on vaihdettava uusiin. Jos korjaus on vaikeaa, vie laite ammattimaiseen korjaamoon tai TCL:n valtuuttamaan korjauskeskukseen apua varten.

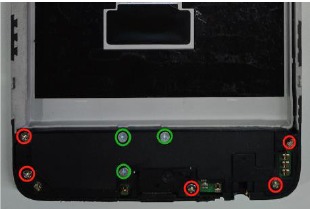

Irrota ristipääruuvit alakehyksestä. Älä sekoita ruuvityyppejä.		PN: BMA1630251C3 Määrä: 5 Vääntömomentti: 0,8±0,05kgf.cm
		PN: BMA1430262C0 Määrä: 3 Vääntömomentti: 0,8±0,05kgf.cm

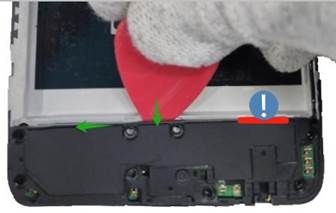

Aseta avauskärki ja liu'uta sitä vasenta reunaa pitkin alakehykseen alla olevan kuvan nuolen suunnan mukaisesti Varo vahingoittamasta joustavaa kaapelia merkityssä kohdassa.

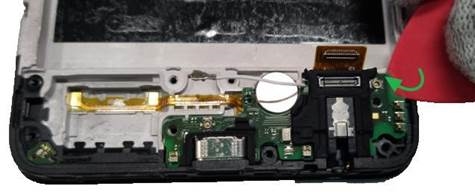

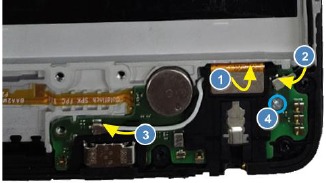

Irrota alla oleva liitin, kaapelit ja ruuvi. Latauskortin liitin RF-kaapeli RF-kaapeli Latauskortin ruuvi Älä sekoita ruuvityyppejä.			PN: BMA1421252C3 Määrä: 1 Vääntömomentti: 0,8±0,05kgf.cm
Kampea latauskortti ylös.

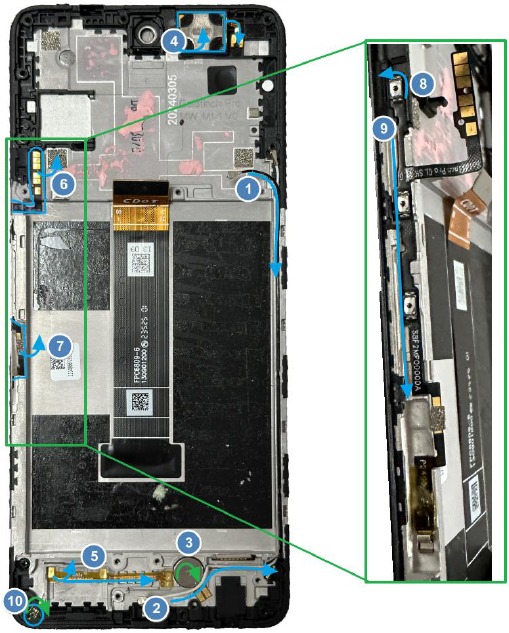

Irrota alla olevat komponentit muovisilla pinseteillä. Noudata vaiheiden numeroa ja nuolen suuntaa, ole varovainen äläkä pakota sitä. Musta RF-kaapeli Valkoinen RF-kaapeli Värinämoottori Vastaanotin Kaiuttimen FPC 6~9. Sivupainikkeiden FPC-kokoonpano RF-jousilautanen Vältä terävien pinsettien käyttöä. Varo vahingoittamasta joustavia kaapeleita ja FPC:itä.

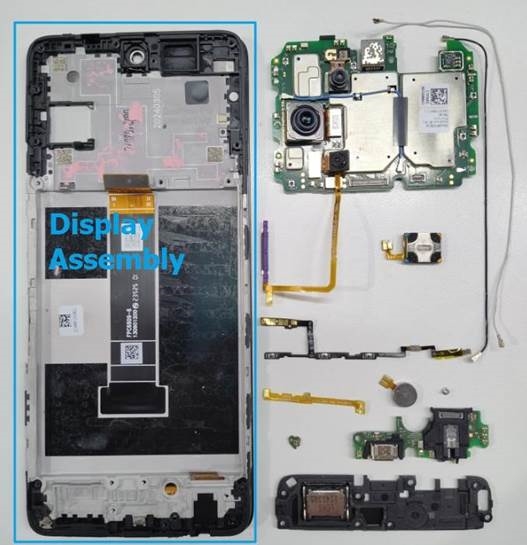

Näyttökokoonpanon irrotus valmis. Käytä uutta akkua ja teippiä/kalvoa uudelleenkokoamiseen. Akun PN: CAC4900021C9 Akkukalvo PN:BNH2LW0003C0

Kokoamisprosessi

Kokoa laite uudelleen noudattamalla yllä olevia purkuohjeita käänteisessä järjestyksessä.
Alla on joitain tärkeitä huomautuksia joistakin vaiheista.

1. Kaksipuolinen sieniteippi, kaikki akun tai akkukannen liimatyypit on korvattava uusilla, kun se on purettu.
   Johtavat teipit ja kupariteipit vaihdetaan valikoivasti riippuen rikkoutumisesta ja tahmeudesta.

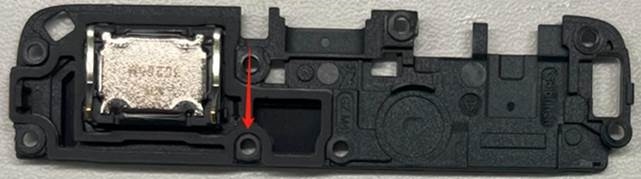

2. Kiinnitä huomiota kaiuttimen suuntaan.

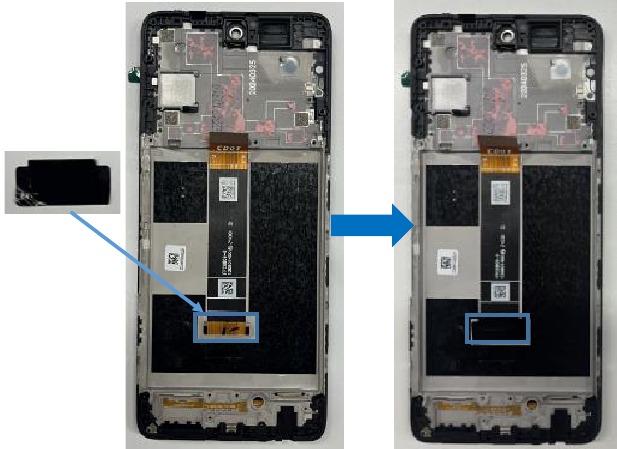

3. Muista koota LCD FPC Mylar.

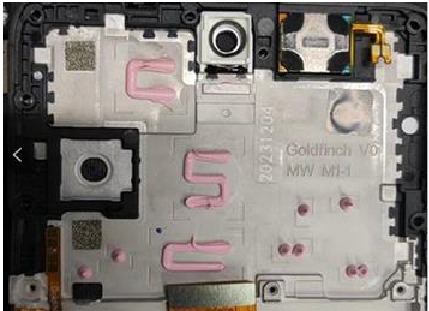

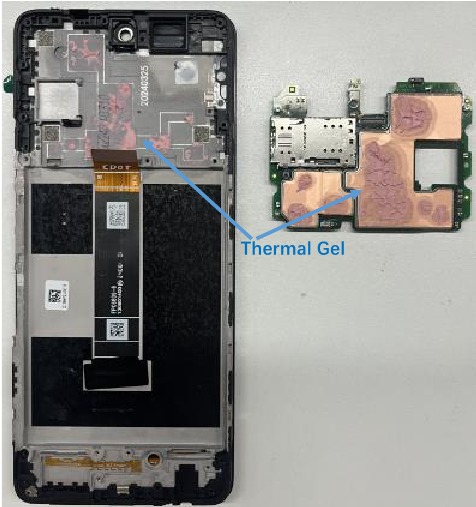

4. Pää-PCBA:n ja näyttökokoonpanon välissä on "lämpötahna". Jos uusi näyttökokoonpano vaihdetaan tai emolevy puretaan ja lämpötahna on kuivunut, uutta lämpötahnaa on levitettävä.
   Muutoin se vaikuttaa laitteen lämmönpoistokykyyn.


Huomautus:

1. Uutta lämpötahnaa on levitettävä, kun näyttökokoonpano vaihdetaan.
2. Puhdista alkuperäinen lämpötahna, jos se on kuivunut.
3. Hanki "lämpötahna" paikallisesti tullin toimitusrajoituksen vuoksi.

Osan nimi	Tekniset tiedot	Esimerkkikuva
Lämpötahna (Hanki paikallisesti)	Lämmönjohtavuus yli 3.5W

4. On suositeltavaa levittää noin 350±30mg uutta lämpötahnaa näyttökokoonpanoon. Ja kokoa sitten pää-PCBA näyttökokoonpanoon.


5. Ruuveja on kolmenlaisia, kiinnitä huomiota asentoon ja vääntömomenttiin. Ruuvit voidaan käyttää uudelleen.
6. Noudata alla olevia ohjeita huolellisesti akkujen uudelleenkokoamista varten.

Jos sinulla on vaikeuksia korjauksen tekemisessä, vie laite ammattikorjaamoon tai TCL:n valtuuttamaan korjauskeskukseen apua varten.

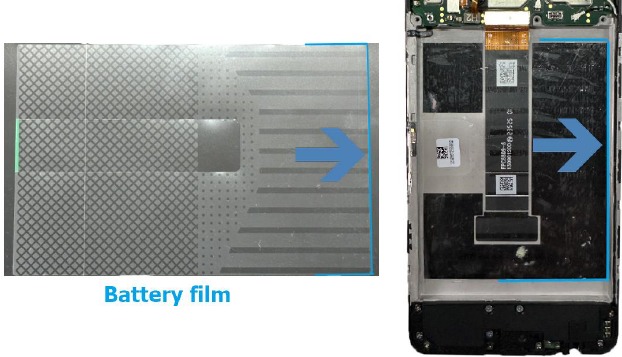

Aseta akkukalvo oikeaan suuntaan. Kiinnitä huomiota akkukalvon yläosaan (tahmea, kun yläkalvo poistetaan) ja alaosaan, jotta yläkalvo (joka ei ole tahmea) voidaan irrottaa, kun akkukalvo asetetaan runkoon. Tahmea puoli on käärittävä akun päälle.

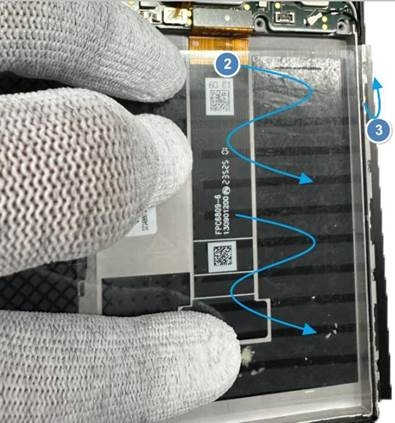

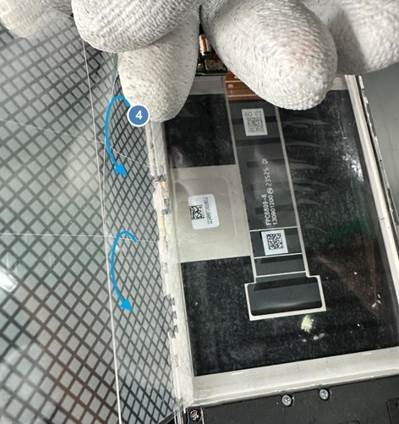

pyyhi teippi kiinni näyttökokoonpanon runkoon. Varmista, että se on kiinnitetty tiukasti. Irrota ylempi kalvo #1.
Irrota ylempi kalvo #2.

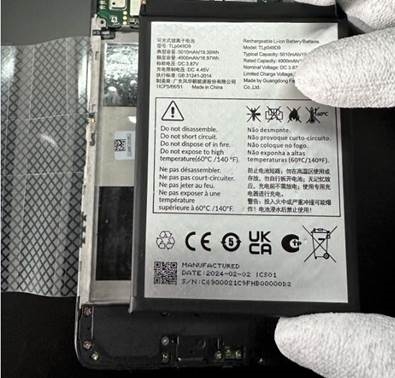

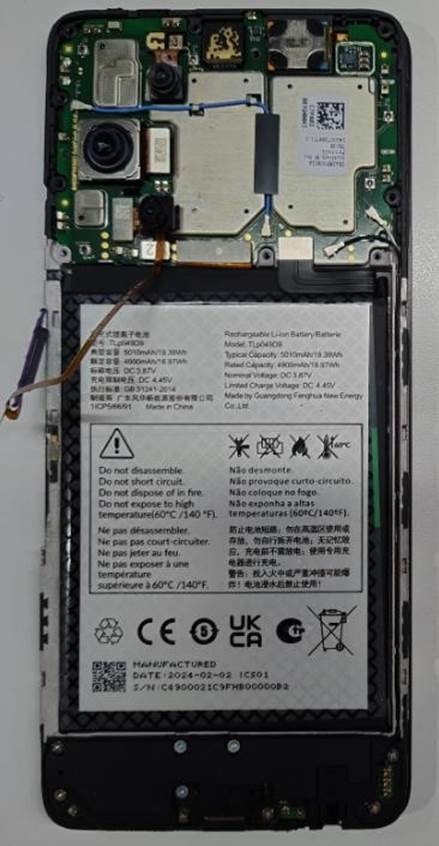

Kohdista uusi akku vastaavasti näyttökokoonpanon runkoon. Älä jätä laitteen sisään mitään epänormaaleja esineitä (esim. roskia, irtonaisia ruuveja, ylimääräisiä ruuveja jne.) ennen uudelleenkokoamista.
Pyyhkäise kevyesti, jotta akku tarttuu runkoon käsin, mutta älä pakota tai lyö sitä.

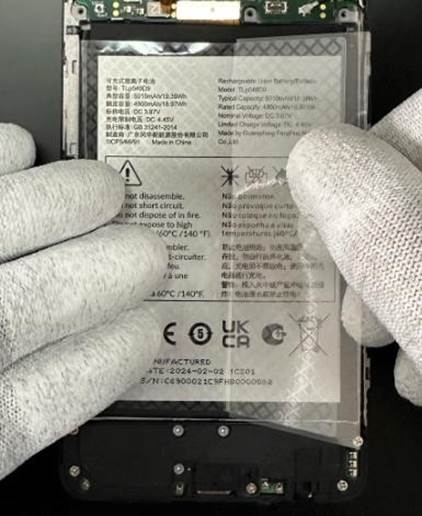

Kääri loput akkukalvosta akun pinnalle.
Irrota ylempi kalvo #3.

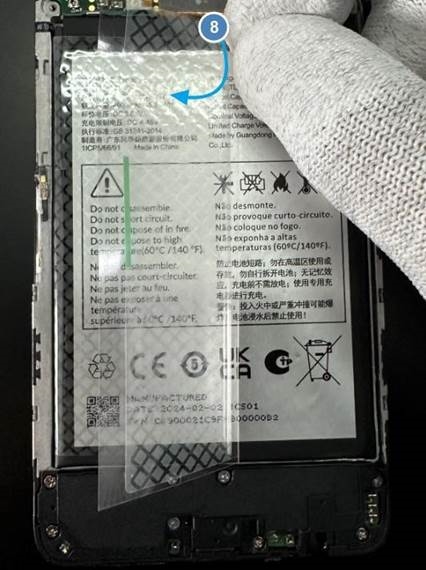

Pyyhkäise kevyesti, jotta akkukalvo tarttuu akkuun käsin, mutta älä pakota tai lyö sitä, varmista, että se on kiinnitetty tiukasti. Liitä akun liitin takaisin pää-PCBA:han.

7. Älä jätä laitteen sisään mitään epänormaaleja esineitä (esim. roskia, irtonaisia ruuveja, ylimääräisiä ruuveja jne.) ennen uudelleenkokoamista.

Varotoimet

• Käytä vain demagnetoituja työkaluja, jotka on suunniteltu erityisesti pienten elektronisten laitteiden korjaamiseen, sillä useimmat elektroniset osat ovat herkkiä sähkömagneettisille voimille.
• Käytä vain korkealaatuisia ruuvimeisseleitä tuotteita korjatessasi. Huonolaatuiset ruuvimeisselit voivat vahingoittaa ruuvien kantoja helposti.
• Käytä aina aitoja varaosia. Kolmansien osapuolten osat eivät välttämättä toimi kunnolla tai voivat jopa aiheuttaa vahinkoja tai onnettomuuksia.
• Alla luetellut osat saattavat vaatia kalibrointia asianmukaisen toiminnan varmistamiseksi purkamisen tai korjauksen jälkeen. Jos tarvitset ammattimaisempaa korjausta, ota yhteyttä valtuutettuun TCL-huoltokeskukseen.
  Anturit (läheisyys, sormenjälki), takakamera, kosketusnäyttömoduuli, kaiutin, emolevy ja muut komponentit.
• Laitteen veden- ja pölynkestävyyttä ei voida taata, jos korjauksen suorittaa käyttäjä tai epäpätevä henkilö.
• Jos laite on vaurioitunut veden/nesteen vuoksi, laitteen korjauskustannukset voivat ylittää laitteen arvon vahingon tasosta riippuen.
• Varo vahingoittamasta akkua, kuten kuumentamasta, kolhimasta, oikosulkemasta tai purkamasta sitä jne. Jos akku on vaurioitunut tai tarvitset ammattimaisempaa korjausta, ota yhteyttä valtuutettuun TCL RC:hen.
• Varmuuskopioi henkilökohtaiset tiedot ja tärkeät tiedot ennen korjausta.
• On suositeltavaa asettaa ja pysyä sähköstaattisesti suojatulla alueella (EPA) sähköstaattisen purkauksen välttämiseksi, joka voi aiheuttaa korjausten aikana korjaamattomia vaurioita laitteelle ja osille.
• Varmista ennen laitteen korjaamista, että laite on täysin tyhjä ja sammutettu.
• Valmistele ja käytä asianmukaisia ​​turvavarusteita ennen korjausten suorittamista. Varmista, että työtilassa ei ole syttyviä materiaaleja, vieraita esineitä ja teräviä materiaaleja. Varusta alue tarvittavilla turvavarusteilla, kuten palosammuttimilla ja suojavarusteilla.
• Kun irrotat takakantta, varo vahingoittamasta tuotteen osia ja akkua.
• Varmista ennen kokoamista, ettei laitteen sisällä ja akun ympärillä ole ruuveja tai vieraita esineitä.
• Varmista ennen kokoamista, ettei mitään poikkeavuuksia ole ennen takakannen kiinnittämistä uudelleen.
• Tuotteen ostettaessa pakkauslaatikossa on käyttöohje, pikaopas ja muita tietoja. Lisätietoja tuotteesta on osoitteessa www.tcl.com.

Opetuskuvakkeet ja -huomautukset

Opetusohjeiden noudattamatta jättäminen voi johtaa tulipaloon, loukkaantumiseen, tietojen menetykseen tai laitteen, osien tai muun omaisuuden vahingoittumiseen.

korostaa ohjeita, jotka vähentävät turvallisuusongelmien tai henkilövahinkojen riskiä. Varoitusohjeiden noudattamatta jättäminen voi aiheuttaa tulipalon tai muita turvallisuusongelmia ja johtaa henkilövahinkoon tai kuolemaan.

Aseta turvallisuus aina kustannussäästöjen edelle. Jos olet epävarma, ota yhteyttä TCL:ään https://www.tcl.com/mobile-support tai pyydä apua ammattikorjaajalta.

korostaa ohjeita, jotka vähentävät tietojen menetyksen tai laitteen tai muiden laitteiden vahingoittumisen riskiä.

Huomautus – Muut ohjeet, vinkit ja huomautukset menettelyjen onnistuneeseen suorittamiseen.

Sähköstaattisen purkauksen turvallisuus

Mikä on ESD?
ESD (Electrostatic Discharge) on nopea, spontaani virran siirto (toisella sanalla sähköstaattinen varaus), jonka aiheuttaa korkea sähköstaattinen kenttä. Se voi vahingoittaa elektronisia komponentteja.
ESD-vaurio voi olla piilevä vika, joka ei ehkä heti havaita, mutta voi aiheuttaa laitteen ennenaikaisen vikaantumisen.

Miten estät sähköstaattisen purkauksen?
Kaikki ympäristön johtimet, mukaan lukien henkilöstö, on kytkettävä tai sähköisesti liitettävä ja kiinnitettävä tunnettuun maahan tai keinotekoiseen maahan.
ESD-turvavarusteiden (antistaattisten) käyttö, kuten antistaattinen ranneke ja käsineet, antistaattiset työkalut ja ESD-turvamatto laitetta korjatessa, voi vähentää ESD-tapahtuman riskiä.

Rikkoutuneen lasin turvallisuus

Laitteen näytössä ja takakannessa käytetään lasimateriaaleja, jotka voivat rikkoutua, jos niihin kohdistuu:

• Putoaminen koville pinnoille
• Murskaus, taivutus tai muodonmuutos
• Muut kovat iskut

Vältä rikkoutuneen lasin tai terävien lasinsirujen käsittelyä ilman asianmukaisia ​​suojavarusteita (esim. viillonkestävät käsineet ja suojalasit), koska terävät reunat aiheuttavat turvallisuusriskejä.

TCL-palvelulinjan ja -huoltokeskusten yhteystiedot

Jos etsit virallista ammattimaista korjausta TCL:ltä, käy osoitteessa PALVELULINJA & HUOLTOKESKUKSET etsiäksesi yhteystiedot maastasi/alueeltasi.
