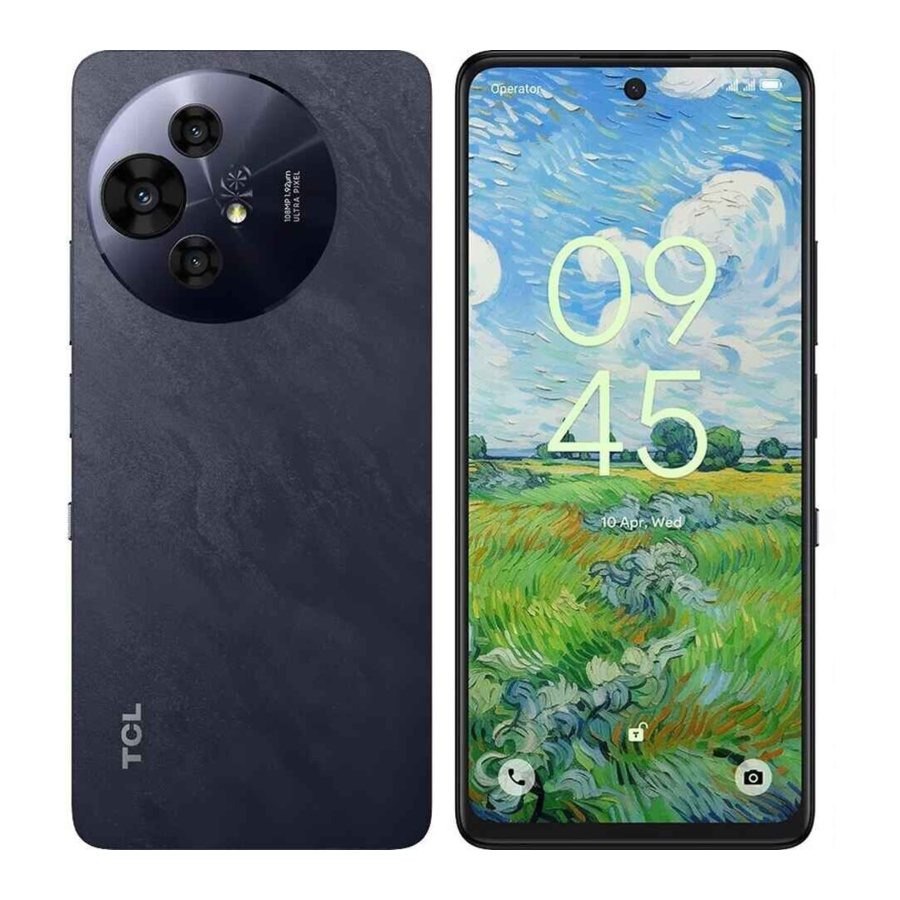

TCL 50 Pro NXTPAPER 5G, T803D Instrukcja naprawy

Przywracanie ustawień fabrycznych

Przywrócenie ustawień fabrycznych sformatuje urządzenie, aby przywrócić domyślne ustawienia fabryczne. Spowoduje to usunięcie wszystkich danych użytkownika, w tym między innymi plików i pobranych aplikacji w urządzeniu. Przed wykonaniem resetu fabrycznego należy pamiętać o wykonaniu kopii zapasowej wszystkich ważnych danych przechowywanych w urządzeniu. TCL nie ponosi odpowiedzialności za utratę danych przechowywanych w urządzeniu.

Usuń konto Google przed przywróceniem ustawień fabrycznych

Jeśli musisz skonfigurować urządzenie z innym kontem Google podczas początkowej konfiguracji po przywróceniu ustawień fabrycznych, konto Google musi zostać usunięte przed przywróceniem ustawień fabrycznych, w przeciwnym razie konieczne będzie zalogowanie się na poprzednio zalogowane konto Google. Możesz wykonać poniższe kroki, aby usunąć konto Google z urządzenia.
Uruchom aplikację Ustawienia -> Konta -> dotknij konta Google -> Usuń konto -> dotknij USUŃ KONTO.

Przywracanie ustawień fabrycznych

Możesz wykonać poniższe kroki, aby wykonać reset fabryczny, jeśli telefon może zostać włączony.
Przejdź do menu głównego -> "Settings" (Ustawienia) -> "System" (System) -> "Reset options" (Opcje resetowania) -> "Erase all data (factory reset)" (Usuń wszystkie dane (przywracanie ustawień fabrycznych)) -> Dotknij "Erase all data" (Usuń wszystkie dane) w otwartym oknie -> "Erase all data" (Usuń wszystkie dane).

Aktualizacja oprogramowania

Zaleca się aktualizację oprogramowania telefonu do najnowszej wersji, aby uzyskać lepszą wydajność.
Przed aktualizacją pamiętaj o wykonaniu kopii zapasowej danych i utrzymywaniu w pełni naładowanego telefonu.

Aktualizacja oprogramowania przez FOTA

Firmware-Over-The-Air ("FOTA") to sposób, w jaki oprogramowanie układowe urządzenia mobilnego jest aktualizowane bezprzewodowo przez producenta urządzenia. Oprogramowanie układowe działa w tle bez żadnego wkładu ze strony użytkownika, aby upewnić się, że sprzęt urządzenia działa prawidłowo.
Uruchom aplikację "Settings" (Ustawienia) urządzenia i dotknij "System" (System) -> "System Update" (Aktualizacja systemu) -> "CHECK FOR UPDATES" (SPRAWDŹ AKTUALIZACJE).

Aktualizacja oprogramowania za pomocą narzędzia Mobile Upgrade tool

1. Na komputerze pobierz odpowiednie narzędzie Mobile Upgrade tool ze strony internetowej TCL https://www.tcl.com/mobile-support-> wybierz swój produkt na stronie -> kliknij Download w odpowiedniej zakładce Software.
2. Przeczytaj i zaakceptuj warunki i postępuj zgodnie z instrukcjami wyświetlanymi na ekranie, aby zainstalować narzędzie na komputerze.
3. Uruchom ponownie komputer po zainstalowaniu narzędzia.
4. Uruchom narzędzie i wybierz model urządzenia z listy rozwijanej.
5. Przeczytaj instrukcje i środki ostrożności wyświetlane na ekranie, aby kliknąć "Start" (Start) -> "Next" (Dalej) -> "Yes" (Tak).
6. Wyłącz urządzenie i podłącz je do komputera za pomocą kabla USB.
7. Rozpocznie się aktualizacja oprogramowania.
8. Kliknij "OK" i odłącz urządzenie od kabla USB, gdy narzędzie wyświetli monit "Please disconnect your device from the USB cable to proceed" (Odłącz urządzenie od kabla USB, aby kontynuować).
9. Kliknij "Upgrade device" (Zaktualizuj urządzenie) i podłącz wyłączone urządzenie do komputera, czekając na aktualizację.

Nie odłączaj urządzenia od komputera podczas procesu aktualizacji, chyba że pojawi się komunikat z narzędzia.

10. Po zakończeniu aktualizacji pojawi się okno komunikatu z napisem "Elapsed time: XX:XX:XX. (Czas trwania: XX:XX:XX.)
    Thanks for using Mobile Upgrade tool. Your device has been successfully upgraded." (Dziękujemy za korzystanie z narzędzia Mobile Upgrade tool. Twoje urządzenie zostało pomyślnie zaktualizowane.)

Test funkcji z Support Centre

1. Sprawdź, czy karta Nano SIM i karta SD zostały prawidłowo włożone.
2. Włącz produkt, aby uruchomić automatyczny test.
3. Jeśli produkt wyświetla komunikat "input NCK code" (wprowadź kod NCK), oznacza to, że oprogramowanie jest zablokowane w sieci lub zablokowane kartą SIM i może być używane tylko z dedykowaną kartą SIM, dlatego użyj odpowiedniej karty SIM lub wprowadź kod NCK telefonu, jeśli jest dostępny.
4. Otwórz aplikację "Support Centre" (Centrum pomocy) -> Kliknij "AGREE" (Zgadzam się) -> "Hardware diagnosis" (Diagnostyka sprzętu) -> "START TESTING" (ROZPOCZNIJ TESTOWANIE) -> Autoryzuj uprawnienia wymagane do diagnostyki -> Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie, aby przetestować.

Podstawowe rozwiązywanie problemów

Możesz skorzystać z naszego rozwiązywania problemów na oficjalnej stronie internetowej TCL jako odniesienia do niektórych często spotykanych problemów.

1. Odwiedź stronę https://www.tcl.com/mobile-support
2. Przewiń w dół do sekcji "Troubleshooting" (Rozwiązywanie problemów) i kliknij "View more" (Wyświetl więcej)
3. Wybierz typ produktu i postępuj zgodnie z instrukcjami krok po kroku, sprawdzając pytania i opcje.

Uwaga: Jeśli wcześniej opisane opcje nie pomogą, możesz skontaktować się z naszą infolinią lub centrum napraw, aby uzyskać bardziej profesjonalną pomoc techniczną. Znajdź informacje o infolinii lub centrum napraw na stronie internetowej TCL lub w aplikacji "Support Center" (Centrum pomocy).

Demontaż i ponowny montaż

Podstawowe narzędzia

Podczas naprawy urządzeń należy nosić odpowiedni sprzęt ochronny dla własnego bezpieczeństwa. W krokach demontażu i montażu mogą być wymagane dodatkowe narzędzia. Szczegółowe informacje znajdują się w poszczególnych krokach.

Narzędzie/ Sprzęt	Opis	Przykładowy obraz
Okulary ochronne z osłonami bocznymi	Zapobiega wypadkom podczas naprawy (sprzęt ochronny)
Rękawice odporne na przecięcia	Zapobiega wypadkom podczas naprawy (sprzęt ochronny)
Maska ochronna	Zapobiega wypadkom podczas naprawy (sprzęt ochronny)
Pasek antystatyczny na nadgarstek ESD	Zmniejsza ryzyko wyładowań elektrostatycznych (zalecane)
Mata ESD Safe	Zmniejsza ryzyko wyładowań elektrostatycznych (zalecane)
Kluczyk do wysuwania karty SIM	Do wysuwania tacki SIM
Kostka plastikowa	Do demontażu tylnej obudowy i innych części
Pęseta antystatyczna ESD	Do odłączania złączy, kabli i innych części. Uwaga: używaj pęset wykonanych z tworzywa sztucznego lub gumy, gdy części mogą być łatwo uszkodzone przez ostre narzędzie.
Śrubokręt krzyżakowy	Do wykręcania śrub krzyżakowych.

Demontaż w celu wymiany

Przed demontażem:
Zawsze wykonaj następujące kroki przed rozpoczęciem naprawy:

1. Wykonaj kopię zapasową danych urządzenia.
2. Rozładuj całkowicie baterię.
3. Wyłącz urządzenie.
4. Odłącz wszystkie kable.
5. Zdejmij wszystkie obudowy i pokrywy.
6. Uporządkuj i oczyść swoje miejsce pracy.
7. Załóż pasek antystatyczny na nadgarstek i przymocuj go do prawidłowo uziemionej maty antystatycznej.
8. Skład produktu może się różnić w zależności od kraju, regionu lub operatora.

We wszystkich przypadkach pękniętego szkła
Najpierw zapoznaj się z sekcją "Bezpieczeństwo pracy z potłuczonym szkłem".
Aby zapobiec rozpryskiwaniu się potłuczonego szkła, przymocuj do ekranu akrylową osłonę ochronną.
Szkła ekranu nie można oddzielić od modułu ekranu. W przypadku pęknięcia szkła należy wymienić cały moduł ekranu.
Jeśli masz trudności z naprawą, zanieś urządzenie do profesjonalnego serwisu lub autoryzowanego centrum serwisowego TCL w celu uzyskania pomocy.

Tacka SIM i tacka karty pamięci

Aby wyjąć tackę SIM, włóż szpilkę do wysuwania SIM do otworu obok tacki. Wciśnij w kierunku urządzenia, ale nie rób tego na siłę. Jeśli masz trudności z wyjęciem tacki SIM, zanieś urządzenie do profesjonalnego serwisu lub autoryzowanego centrum serwisowego TCL w celu uzyskania pomocy.

Montaż tylnej pokrywy

Przed rozpoczęciem wyjmij tackę SIM i tackę karty pamięci.

Włóż końcówkę kostki do otwierania między tylną pokrywę a ramę po stronie tacki karty SIM. Przesuń kostkę do otwierania wzdłuż lewej krawędzi, aby rozpocząć odpinanie tylnej pokrywy zgodnie z kierunkiem strzałki na poniższym rysunku, aż tylna pokrywa zostanie całkowicie odpięta. Uważaj, aby nie uszkodzić bocznych przycisków.
Zdejmij tylną pokrywę z ramy i przerzuć ją przez lewą krawędź telefonu. Uważaj, aby nie naprężyć kabla zasilania i przycisku odcisku palca tylnej pokrywy.
Połóż pokrywę płasko na powierzchni roboczej. Zabezpiecz obiektyw głównego aparatu folią ochronną (dostępny PN: BRA2MP0002C0). Folia ochronna na rysunkach w tej instrukcji jest przykładem i może wyglądać inaczej.
Wciśnij przyciski w kierunku pokrywy, a następnie użyj pęsety, aby zdjąć przycisk zasilania i odcisku palca z pokrywy, ale nie rób tego na siłę.
Tylna pokrywa została zdjęta.

Bateria

Przed rozpoczęciem wyjmij następujące elementy.
Tacka SIM i tacka karty pamięci
Montaż tylnej pokrywy

Jeśli masz trudności z naprawą, zanieś urządzenie do profesjonalnego serwisu lub autoryzowanego centrum serwisowego TCL w celu uzyskania pomocy.

Wykręć śruby krzyżakowe z górnej ramy. Nie mieszaj typów śrub.		PN: BMA1630251C3 Ilość: 6 Moment obrotowy: 0,8±0,05kgf.cm
		PN: BMA1430262C0 Ilość: 4 Moment obrotowy: 0,8±0,05kgf.cm
Zdejmij gumkę aparatu. Zdejmij górną ramę
Po zdjęciu gumki aparatu i górnej ramy
Odłącz poniższe złącza i kabel Złącze baterii Złącze wyświetlacza Kable RF Uważaj, aby nie rozerwać elastycznego obwodu drukowanego ani kabli.
Wyjmij główną płytę PCBA. Uważaj, aby nie rozerwać elastycznego obwodu drukowanego ani kabli.
Po wyjęciu głównej płyty PCBA odklej odpowiednio trzy części taśmy samoprzylepnej baterii na drugą stronę zgodnie z kierunkiem strzałki na obrazku. Uważaj, aby nie przeciąć ani nie rozerwać taśmy.
Przytrzymaj taśmę zaznaczoną na obrazku na żółto jedną ręką z tyłu urządzenia. Pociągnij środkową taśmę do góry (zaznaczoną na obrazku na zielono), aby wyjąć baterię drugą ręką. Uważaj, aby nie naciskać ani nie ściskać baterii na siłę. Jeśli masz trudności z naprawą, zanieś urządzenie do profesjonalnego serwisu lub autoryzowanego centrum serwisowego TCL w celu uzyskania pomocy.
Wyjmowanie baterii zakończone. Odklej zużytą taśmę zgodnie z kierunkiem. Do ponownego montażu użyj nowej folii do baterii. Folia do baterii PN: BNH2LW0003C0

Montaż wyświetlacza

Przed rozpoczęciem wyjmij następujące elementy.
Tacka SIM i tacka karty pamięci
Montaż tylnej pokrywy
Bateria

Podczas wymiany zespołu wyświetlacza, bateria i folia baterii muszą zostać wymienione na nowe. Jeśli masz trudności z naprawą, zanieś urządzenie do profesjonalnego serwisu lub autoryzowanego centrum serwisowego TCL w celu uzyskania pomocy.

Wykręć śruby krzyżakowe z dolnej ramy. Nie mieszaj typów śrub.		PN: BMA1630251C3 Ilość: 5 Moment obrotowy: 0,8±0,05kgf.cm
		PN: BMA1430262C0 Ilość: 3 Moment obrotowy: 0,8±0,05kgf.cm
Włóż i przesuń kostkę do otwierania wzdłuż lewej krawędzi do dolnej ramy zgodnie z kierunkiem strzałki na poniższym rysunku Uważaj, aby nie uszkodzić elastycznego kabla w oznaczonym miejscu.
Odłącz poniższe złącze, kable, śrubę. Złącze płyty ładowania Kabel RF Kabel RF Śruba płyty ładowania Nie mieszaj typów śrub.			PN: BMA1421252C3 Ilość: 1 Moment obrotowy: 0,8±0,05kgf.cm
Podważ płytę ładowania.
Wyjmij poniższe elementy za pomocą plastikowej pęsety. Postępuj zgodnie z numerem kroku i kierunkiem strzałki, zachowaj ostrożność i nie rób tego na siłę. Czarny kabel RF Biały kabel RF Wibrator Odbiornik Głośnik FPC 6~9. Zespół FPC przycisków bocznych Płytka RF sprint Unikaj używania ostrej pęsety. Uważaj, aby nie uszkodzić elastycznych kabli i FPC.
Wyjmowanie zespołu wyświetlacza zakończone. Do ponownego montażu użyj nowej baterii i taśmy/folii. Bateria PN: CAC4900021C9 Folia do baterii PN:BNH2LW0003C0

Proces ponownego montażu

Aby ponownie zmontować urządzenie, postępuj zgodnie z powyższymi instrukcjami demontażu w odwrotnej kolejności.
Poniżej znajduje się kilka ważnych uwag dotyczących niektórych kroków.

1. Dwustronna taśma gąbkowa, wszystkie rodzaje kleju na baterii lub pokrywie baterii muszą zostać wymienione na nowe po demontażu.
   Taśmy przewodzące i taśmy miedziane są wymieniane selektywnie, w zależności od uszkodzeń, warunków przyczepności.
2. Zwróć uwagę na kierunek głośnika.

3. Pamiętaj, aby zamontować LCD FPC Mylar.

4. Pomiędzy główną płytą PCBA a zespołem wyświetlacza znajduje się "żel termoprzewodzący". Jeśli wymieniany jest nowy zespół wyświetlacza lub płyta główna jest demontowana, a żel termoprzewodzący wysycha, należy nałożyć nowy żel termoprzewodzący.
   W przeciwnym razie wpłynie to na wydajność rozpraszania ciepła urządzenia.


Uwaga:

1. Nowy żel termoprzewodzący należy nałożyć po wymianie zespołu wyświetlacza.
2. Oczyść oryginalny żel termoprzewodzący, jeśli wysechł.
3. Przygotuj "żel termoprzewodzący" lokalnie ze względu na ograniczenia celne dotyczące przesyłek.

Nazwa części	Specyfikacja	Przykład zdjęcia
Żel termoprzewodzący (przygotuj lokalnie)	Przewodność cieplna wyższa niż 3.5W

4. Sugeruje się nałożenie około 350±30mg nowego żelu termoprzewodzącego na zespół wyświetlacza. A następnie zamontuj główną płytę PCBA w zespole wyświetlacza.


5. Istnieją trzy rodzaje śrub, należy zwrócić uwagę na ich położenie i moment obrotowy. Śruby można ponownie wykorzystać.
6. Aby ponownie zmontować baterię, postępuj ostrożnie zgodnie z poniższymi krokami.

Jeśli masz trudności z naprawą, zanieś urządzenie do profesjonalnego serwisu lub autoryzowanego centrum naprawczego TCL w celu uzyskania pomocy.

Umieść folię baterii we właściwym kierunku. Zwróć uwagę na górną stronę (klejąca, gdy górna folia jest usunięta) i dolną stronę folii baterii, tak aby górna folia (która nie jest klejąca) mogła zostać odklejona, gdy folia baterii zostanie umieszczona na ramie. Klejąca strona musi być owinięta na baterii.
Przetrzyj, aby przykleić taśmę do ramy zespołu wyświetlacza. Upewnij się, że jest mocno przymocowana. Odklej górną folię #1.
Odklej górną folię #2.
Wyrównaj nową baterię w ramie zespołu wyświetlacza. Nie zostawiaj żadnych nietypowych przedmiotów (np. odłamków, luźnych śrub, dodatkowych śrub itp.) wewnątrz urządzenia przed ponownym montażem.
Lekko przesuń, aby przykleić baterię do ramy ręką, ale nie rób tego na siłę ani jej nie uderzaj.
Owiń pozostałą część folii baterii na powierzchni baterii.
Odklej górną folię #3.
Lekko przesuń, aby przykleić folię baterii do baterii ręką, ale nie rób tego na siłę ani jej nie uderzaj, upewnij się, że jest mocno przymocowana. Podłącz ponownie złącze baterii do głównej płyty PCBA.

7. Nie zostawiaj żadnych nietypowych przedmiotów (np. odłamków, luźnych śrub, dodatkowych śrub itp.) wewnątrz urządzenia przed ponownym montażem.

Środki ostrożności

• Używaj tylko rozmagnesowanych narzędzi przeznaczonych specjalnie do drobnych napraw elektroniki, ponieważ większość części elektronicznych jest wrażliwa na siły elektromagnetyczne.
• Podczas naprawy produktów używaj wyłącznie wysokiej jakości śrubokrętów. Śrubokręty niskiej jakości mogą łatwo uszkodzić łby śrub.
• Zawsze używaj oryginalnych części zamiennych. Części od stron trzecich mogą nie działać prawidłowo, a nawet powodować uszkodzenia lub wypadki.
• Poniższe części mogą wymagać kalibracji w celu zapewnienia prawidłowego działania po demontażu lub naprawie. Jeśli potrzebujesz bardziej profesjonalnej naprawy, skontaktuj się z autoryzowanym centrum naprawczym TCL.
  Czujniki (zbliżeniowy, linii papilarnych), tylny aparat, moduł ekranu dotykowego, głośnik, płyta główna i inne komponenty.
• Nie można zagwarantować wydajności urządzenia pod względem wodoodporności i pyłoodporności w przypadku naprawy przez użytkownika lub osobę nie posiadającą odpowiednich kwalifikacji.
• Jeśli urządzenie zostało uszkodzone przez wodę/płyn, koszt naprawy urządzenia może przekroczyć jego wartość, w zależności od stopnia uszkodzenia.
• Należy uważać, aby nie uszkodzić baterii, np. przez podgrzewanie, wgniecenia, zwarcie, demontaż itp. Jeśli bateria jest uszkodzona lub potrzebujesz bardziej profesjonalnej naprawy, skontaktuj się z autoryzowanym RC firmy TCL.
• Przed przystąpieniem do naprawy należy wykonać kopię zapasową danych osobowych i ważnych danych.
• Zaleca się ustawienie i przebywanie w obszarze chronionym przed wyładowaniami elektrostatycznymi (EPA), aby uniknąć wyładowań elektrostatycznych, które mogą spowodować nieodwracalne uszkodzenia urządzenia i jego części podczas naprawy.
• Przed naprawą urządzenia upewnij się, że jest ono całkowicie rozładowane i wyłączone.
• Przed przystąpieniem do naprawy należy przygotować i założyć odpowiedni sprzęt ochronny. Upewnij się, że miejsce pracy jest wolne od materiałów łatwopalnych, ciał obcych i ostrych przedmiotów. Wyposaż obszar w niezbędny sprzęt bezpieczeństwa, taki jak gaśnice i sprzęt ochronny.
• Podczas zdejmowania tylnej obudowy należy uważać, aby nie uszkodzić części produktu i akumulatora.
• Przed montażem należy upewnić się, że wewnątrz urządzenia i wokół akumulatora nie ma śrub ani ciał obcych.
• Przed montażem należy upewnić się, że nie ma żadnych nieprawidłowości przed ponownym założeniem tylnej pokrywy.
• Przy zakupie produktu w pudełku znajduje się instrukcja obsługi, skrócona instrukcja obsługi i inne informacje. Więcej informacji o produkcie można znaleźć na stronie www.tcl.com.

Symbole instruktażowe i notatki

Niezastosowanie się do notatek instruktażowych może spowodować pożar, obrażenia, utratę danych lub uszkodzenie urządzenia, części lub innego mienia.

podkreśla instrukcje mające na celu zmniejszenie ryzyka wystąpienia problemów z bezpieczeństwem lub obrażeń ciała, niezastosowanie się do instrukcji ostrzegawczych może spowodować pożar lub inne problemy związane z bezpieczeństwem i prowadzić do obrażeń ciała lub śmierci.

Zawsze priorytetowo traktuj bezpieczeństwo nad oszczędność kosztów. W razie wątpliwości skontaktuj się z TCL https://www.tcl.com/mobile-support lub poproś o pomoc profesjonalnego serwisanta.

podkreśla instrukcje mające na celu zmniejszenie ryzyka utraty danych lub uszkodzenia urządzenia lub innego sprzętu.

Uwaga – Inne informacje instruktażowe, wskazówki, notatki dotyczące pomyślnego zakończenia procedur.

Bezpieczeństwo związane z wyładowaniami elektrostatycznymi

Co to jest ESD?
ESD (Electrostatic Discharge) to szybki, spontaniczny przepływ prądu (inaczej mówiąc, ładunku elektrostatycznego) indukowany przez wysokie pole elektrostatyczne. Może on uszkodzić podzespoły elektroniczne.
Uszkodzenie spowodowane wyładowaniami elektrostatycznymi może być ukrytą wadą, która może nie zostać natychmiast wykryta, ale może spowodować przedwczesną awarię urządzenia.

Jak zapobiegać wyładowaniom elektrostatycznym?
Wszystkie przewodniki w otoczeniu, w tym personel, powinny być połączone lub elektrycznie podłączone i przymocowane do znanego uziemienia lub sztucznego uziemienia.
Używanie sprzętu zabezpieczającego przed wyładowaniami elektrostatycznymi (antystatycznego), takiego jak antystatyczna opaska na nadgarstek i rękawice, narzędzia antystatyczne i mata zabezpieczająca przed wyładowaniami elektrostatycznymi podczas naprawy urządzenia, może zmniejszyć ryzyko wystąpienia wyładowań elektrostatycznych.

Bezpieczeństwo związane z potłuczonym szkłem

Wyświetlacz i tylna obudowa urządzenia są wykonane ze szkła, które może pęknąć w przypadku:

• Upadku na twarde powierzchnie
• Zgniecenia, wyginania lub odkształcenia
• Innych rodzajów silnych uderzeń

Należy unikać dotykania potłuczonego szkła lub ostrych odłamków szkła bez odpowiedniego sprzętu ochronnego (np. rękawic odpornych na przecięcia i okularów ochronnych), ponieważ ostre krawędzie stanowią zagrożenie dla bezpieczeństwa.

Kontakt z infolinią i serwisami TCL

Jeśli szukasz oficjalnej, profesjonalnej naprawy firmy TCL, odwiedź stronę INFOLINIA I SERWISY, aby znaleźć kontakt w swoim kraju/regionie.

Referencje

• TCL Nederland | Tvs, Soundbar, Koptelefoons, Smartphones
• TCL Nederland | Tvs, Soundbar, Koptelefoons, Smartphones
• Ondersteuning Smartphones
• TCL Nederland | Tvs, Soundbar, Koptelefoons, Smartphones

Pobierz instrukcję

Tutaj możesz pobrać pełną wersję instrukcji w formacie pdf, może ona zawierać dodatkowe instrukcje bezpieczeństwa, informacje o gwarancji, przepisy FCC itp.

Pobierz TCL 50 Pro NXTPAPER 5G, T803D Instrukcja naprawy

Dostępne języki
