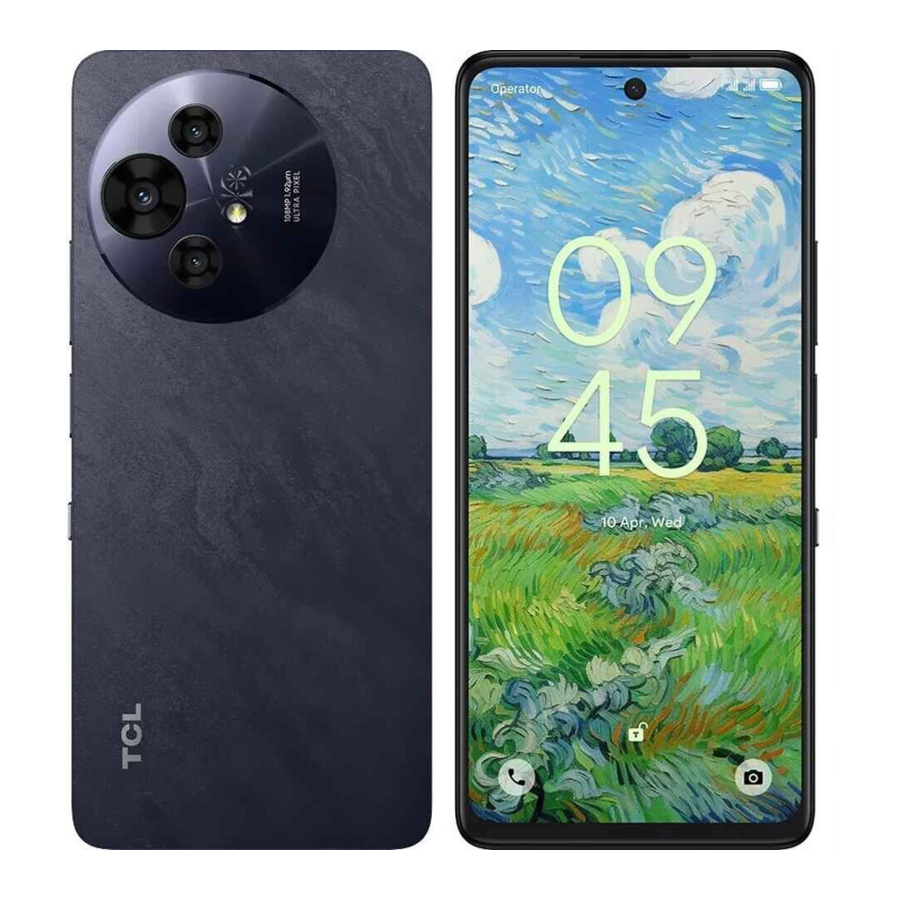

TCL 50 Pro NXTPAPER 5G, T803D remondijuhend

Tehaseseadete taastamine

Tehaseseadete taastamine vormindab seadme, et taastada seadme tehase vaikeseaded. See kustutab kõik kasutajaandmed, sealhulgas, kuid mitte ainult, failid ja seadmesse alla laaditud rakendused. Enne tehaseseadete taastamist pidage meeles, et varundage kõik seadmesse salvestatud olulised andmed. TCL ei vastuta seadmesse salvestatud andmete kaotsimineku eest.

Eemaldage Google'i konto enne tehaseseadete taastamist

Kui teil on vaja seade pärast tehaseseadete taastamist esialgse seadistamise ajal seadistada mõne muu Google'i kontoga, tuleb Google'i konto enne tehaseseadete taastamist eemaldada, vastasel juhul nõutakse teil eelnevalt sisselogitud Google'i kontole sisselogimist. Google'i konto seadmest eemaldamiseks võite järgida alltoodud samme.
Käivitage rakendus Settings (Seaded) -> Accounts (Kontod) -> puudutage Google'i kontot -> Remove account (Eemalda konto) -> puudutage nuppu REMOVE ACCOUNT (EEMALDA KONTO).

Tehaseseadete taastamine

Kui telefon on sisse lülitatud, võite tehaseseadete taastamiseks järgida alltoodud samme.
Minge peamenüüsse -> "Settings" (Seaded) -> "System" (Süsteem) -> "Reset options" (Lähtestamise valikud) -> "Erase all data (factory reset)" (Kustuta kõik andmed (tehaseseadete taastamine)) -> Puudutage avanevas aknas "Erase all data" (Kustuta kõik andmed) -> "Erase all data" (Kustuta kõik andmed).

Tarkvarauuendus

Parema jõudluse saavutamiseks on soovitatav uuendada telefonitoru tarkvara uusimale versioonile.
Enne uuendamist pidage meeles, et varundate andmed ja hoiate telefoni täielikult laetud.

Tarkvarauuendus FOTA abil

Firmware-Over-The-Air ("FOTA") on viis, kuidas mobiilseadme püsivara uuendatakse juhtmevabalt seadme tootja poolt. Püsivara töötab taustal ilma kasutaja sisendita, et tagada seadme riistvara nõuetekohane töö.
Käivitage seadme rakendus "Settings" (Seaded) ja puudutage "System" (Süsteem) -> "System Update" (Süsteemi uuendus) -> "CHECK FOR UPDATES" (KONTROLLI UUENDUSI).

Tarkvarauuendus Mobile Upgrade tööriistaga

1. Laadige arvutisse alla vastav Mobile Upgrade tööriist TCL veebisaidilt https://www.tcl.com/mobile-support-> valige lehel oma toode -> klõpsake vastava tarkvara sildi all nuppu Download (Allalaadimine).
2. Lugege läbi ja nõustuge tingimustega ning järgige tööriista arvutisse installimiseks ekraanil kuvatavaid juhiseid.
3. Pärast tööriista installimist taaskäivitage arvuti.
4. Käivitage tööriist ja valige ripploendist seadme mudel.
5. Lugege ekraanil kuvatavaid juhiseid ja ettevaatusabinõusid, et klõpsata "Start" (Alusta) -> "Next" (Edasi) -> "Yes" (Jah).
6. Lülitage seade välja ja ühendage see USB-kaabli abil arvutiga.
7. Tarkvarauuendus algab.
8. Klõpsake nuppu "OK" ja eemaldage seade USB-kaabli küljest, kui tööriist kuvab teate "Please disconnect your device from the USB cable to proceed" (Edasiliikumiseks ühendage seade USB-kaabli küljest lahti).
9. Klõpsake nuppu "Upgrade device" (Uuenda seadet) ja ühendage oma väljalülitatud seade arvutiga, oodates uuendamist.

Ärge ühendage seadet uuendamise ajal arvuti küljest lahti, välja arvatud juhul, kui tööriist kuvab hüpikakna teadet.

10. Kui uuendamine on lõpule viidud, kuvatakse teateaken, mis ütleb "Elapsed time: XX:XX:XX. (Kulunud aeg: XX:XX:XX.)
    Thanks for using Mobile Upgrade tool. Your device has been successfully upgraded." (Täname, et kasutasite Mobile Upgrade tööriista. Teie seade on edukalt uuendatud.)

Funktsioonikatse tugikeskusega

1. Kontrollige, kas Nano SIM-kaart ja SD-kaart on õigesti sisestatud.
2. Automaatse testi käivitamiseks lülitage toode sisse.
3. Kui toode kuvab teadet "input NCK code" (sisestage NCK kood), tähendab see, et tarkvara on võrgu- või SIM-lukus ja seda saab kasutada ainult spetsiaalse SIM-kaardiga, seega kasutage vastavat SIM-kaarti või sisestage telefoni NCK kood, kui see on saadaval.
4. Avage rakendus "Support Centre" (Tugikeskus) -> Klõpsake nuppu "AGREE" (NÕUSTUN) -> "Hardware diagnosis" (Riistvara diagnostika) -> "START TESTING" (ALUSTA TESTIMIST) -> Volitage diagnostikaks vajalikud load -> Testimiseks järgige ekraanil kuvatavaid juhiseid.

Põhiline tõrkeotsing

Mõne sageli esineva probleemi kohta saate viitena kasutada meie tõrkeotsingut TCL ametlikul veebisaidil.

1. Külastage https://www.tcl.com/mobile-support
2. Kerige alla jaotiseni "Troubleshooting" (Tõrkeotsing) ja klõpsake nuppu "View more" (Vaata rohkem)
3. Valige toote tüüp ja järgige samm-sammult kontrollküsimusi ja valikuid.

Notice: If the previously described options do not help, you can contact our hotline or repair center to get more professional technical assistance. Find the hotline or repair center information from the TCL website or APP "Support Center" (Tugikeskus).

Lahtivõtmine ja kokkupanek

Põhilised tööriistad

Seadmete parandamisel kandke enda ohutuse tagamiseks sobivaid kaitsevahendeid. Lahtivõtmise ja kokkupanemise etappides võib olla vaja täiendavaid tööriistu. Üksikasju leiate konkreetsetest etappidest.

Tööriist/seade	Kirjeldus	Näidispilt
Külgkaitsmetega kaitseprillid	Hoiab ära õnnetused remondi ajal (kaitsevarustus)
Lõikekindlad kindad	Hoiab ära õnnetused remondi ajal (kaitsevarustus)
Kaitsemask	Hoiab ära õnnetused remondi ajal (kaitsevarustus)
ESD käepael	Vähendab ESD sündmuse riski (soovitatav)
ESD-kindel matt	Vähendab ESD sündmuse riski (soovitatav)
SIM-kaardi väljastusnõel	SIM-kaardi salve väljastamiseks
Plastist plektrum	Tagakaan ja muude osade lahtivõtmiseks
Anti ESD pintsetid	Pistikute, kaablite ja muude osade lahtiühendamiseks. Märkus: kasutage plastist või kummist materjalist valmistatud pintsette, kui teravad tööriistad võivad osi kergesti kahjustada.
Ristpeaga kruvikeeraja	Ristpeaga kruvide eemaldamiseks.

Lahtivõtmine asendamiseks

Enne lahtivõtmist:
Enne remondi alustamist tehke alati järgmised sammud:

1. Varundage seadme andmed.
2. Tühjendage aku täielikult.
3. Lülitage seade välja.
4. Ühendage kõik kaablid lahti.
5. Eemaldage kõik ümbrised ja katted.
6. Tehke oma tööruum puhtaks ja koristage see.
7. Pange peale ESD randmerihm ja kinnitage see korralikult maandatud ESD-matile.
8. Toote koostis võib olenevalt riigist, piirkonnast või operaatorist erineda.

Kõikidel klaasikildude juhtudel
Vaadake kõigepealt "Katkise klaasi ohutus".
Katkiste klaasikildude laialipaiskumise vältimiseks kinnitage ekraanile akrüülkaitsekate.
Ekraaniklaasi ei saa ekraanimoodulist eraldi eraldada. Kui klaas on katki, tuleb kogu ekraanimoodul välja vahetada.
Kui teil on remondiga raskusi, viige seade professionaalse remondi või TCL-i volitatud remondikeskusesse, et abi saada.

SIM-kaardi ja mälukaardi salv

SIM-kaardi salve eemaldamiseks sisestage SIM-kaardi väljutustihvt salve kõrval olevasse auku. Lükake seadme suunas, kuid ärge suruge seda jõuga. Kui teil on SIM-kaardi salve väljutamisega raskusi, viige seade professionaalsesse remonti või TCL-i volitatud remondikeskusesse, et abi saada.

Tagakaane koost

Enne alustamist eemaldage SIM-kaardi ja mälukaardi salv.

Sisestage avamisotsiku ots tagakaane ja raami vahele SIM-kaardi salve küljel. Libistage avamisotsikut piki vasakut serva, et alustada tagakaane lahtikinnitamist vastavalt alloleva joonise noole suunale, kuni tagakaas on täielikult lahti kinnitatud. Olge ettevaatlik, et te ei kahjustaks külgmisi nuppe.
Tõstke tagakaas raamilt maha ja keerake see üle telefoni vasaku serva. Olge ettevaatlik, et te ei venitaks toite ja sõrmejäljenupu tagakaane kaablit.
Asetage kate tasapinnaliselt oma tööpinnale. Katke põhikaamera objektiiv kaitsekilega (saadaval PN: BRA2MP0002C0). Kaitsekile selle juhendi joonistel on näide, mis võib välja näha erinev.
Vajutage nuppe katte suunas, seejärel kasutage pintsette, et toite ja sõrmejäljenupp kattelt maha võtta, kuid ärge suruge seda jõuga.
Tagakaane koost on eemaldatud.

Aku

Enne alustamist eemaldage järgmised osad.
SIM-kaardi ja mälukaardi salv
Tagakaane koost

Kui teil on remondiga raskusi, viige seade professionaalsesse remonti või TCL-i volitatud remondikeskusesse, et abi saada.

Eemaldage ristpeaga kruvid ülemisest raamist. Ärge segage kruvide tüüpi.		PN: BMA1630251C3 Kogus: 6 Pöördemoment: 0,8±0,05kgf.cm
		PN: BMA1430262C0 Kogus: 4 Pöördemoment: 0,8±0,05kgf.cm
Eemaldage kaamera kumm. Eemaldage ülemine raam
Pärast kaamera kummi ja ülemise raami eemaldamist
Ühendage lahti allolevad pistikud ja kaabel Aku pistik Ekraani pistik RF-kaablid Olge ettevaatlik, et te ei rebestaks paindlikku trükkplaati või kaableid.
Eemaldage põhiline PCBA. Olge ettevaatlik, et te ei rebestaks paindlikku trükkplaati või kaableid.
Pärast põhise PCBA eemaldamist koorige aku kolm teibiriba vastavalt pildi noole suunale teisele küljele. Olge ettevaatlik, et te ei lõikaks ega rebestaks teipi.
Hoidke ühe käega kinni pildil kollasena märgitud teibist seadme tagaküljel. Tõmmake teise käega üles keskmist teipi (pildil rohelisena märgitud), et aku eemaldada. Olge ettevaatlik, et te ei suruks akut jõuga. Kui teil on remondiga raskusi, viige oma seade professionaalsesse remonti või TCL-i volitatud remondikeskusesse, et abi saada.
Aku eemaldamine on lõpetatud. Koorige kasutatud teip vastavalt suunale maha. Kasutage kokkupanemiseks uut akukilet. Akukile PN: BNH2LW0003C0

Ekraani koost

Enne alustamist eemaldage järgmised osad.
SIM-kaardi ja mälukaardi salv
Tagakaane koost
Aku

Ekraani koostu vahetamisel tuleb aku ja akukile asendada uuega. Kui teil on remondiga raskusi, viige seade professionaalsesse remonti või TCL-i volitatud remondikeskusesse, et abi saada.

Eemaldage ristpeaga kruvid alumisest raamist. Ärge segage kruvide tüüpi.		PN: BMA1630251C3 Kogus: 5 Pöördemoment: 0,8±0,05kgf.cm
		PN: BMA1430262C0 Kogus: 3 Pöördemoment: 0,8±0,05kgf.cm
Sisestage ja libistage avamisotsikut piki vasakut serva alumise raami külge vastavalt alloleva joonise noole suunale Olge ettevaatlik, et te ei kahjustaks paindlikku kaablit märgitud kohas.
Ühendage lahti allolev pistik, kaablid, kruvi. Laadimisplaadi pistik RF-kaabel RF-kaabel Laadimisplaadi kruvi Ärge segage kruvide tüüpi.			PN: BMA1421252C3 Kogus: 1 Pöördemoment: 0,8±0,05kgf.cm
Kangutage laadimisplaat üles.
Eemaldage allolevad komponendid plastpintsettide abil. Palun järgige sammude numbrit ja noole suunda, olge ettevaatlik ja ärge suruge seda jõuga. Must RF-kaabel Valge RF-kaabel Vibraator Vastuvõtja Kõlari FPC 6~9. Külgmiste nuppude FPC koost RF-i sprintplaadi Vältige teravate pintsettide kasutamist. Olge ettevaatlik, et te ei kahjustaks paindlikke kaableid ja FPC-sid.
Ekraani koostu eemaldamine on lõpetatud. Kasutage kokkupanemiseks uut akut ja teipi/kilet. Aku PN: CAC4900021C9 Akukile PN:BNH2LW0003C0

Uuesti kokkupaneku protsess

Seadme uuesti kokkupanekuks järgige ülaltoodud lahtivõtmise juhiseid vastupidises järjekorras.
Mõnede sammude jaoks on allpool loetletud mõned olulised märkused.

1. Kahepoolne käsnteip, kõik aku või akukatte liimid tuleb pärast lahtivõtmist uute vastu vahetada.
   Juhtivad teibid ja vaskteibid vahetatakse valikuliselt, sõltuvalt purunemise, kleepuvuse tingimustest.
2. Pöörake tähelepanu kõlari suunale.

3. Ärge unustage LCD FPC Mylar kokku panna.

4. Peamise PCBA ja ekraani koostu vahel on "termiline geel". Kui uus ekraani koost asendatakse või peamine plaat lahti võetakse ja termiline geel on kuivanud, tuleb peale kanda uus termiline geel.
   Vastasel juhul mõjutab see seadme soojuse hajumise jõudlust.


Märkus:

1. Uus termiline geel tuleks peale kanda, kui ekraani koost asendatakse.
2. Puhastage originaal termiline geel, kui see on kuivanud.
3. Valmistage "Termiline geel" kohapeal ette, kuna tollil on saadetiste piirangud.

Osa nimetus	Spetsifikatsioon	Pildi näide
Termiline geel (valmistage kohapeal)	Soojusjuhtivus suurem kui 3,5W

4. Ekraani koostule on soovitatav peale kanda umbes 350±30mg uut termilist geeli. Seejärel pange peamine PCBA ekraani koostu.


5. Kruvisid on kolme tüüpi, pöörake tähelepanu asukohale ja pöördemomendile. Kruvisid saab uuesti kasutada.
6. Aku uuesti kokkupanekuks järgige hoolikalt alltoodud samme.

Kui teil on remondiga raskusi, viige seade professionaalse remondi või TCL volitatud remondikeskusesse, et abi saada.

Asetage aku kile õiges suunas. Pöörake tähelepanu aku kile ülemisele (kleepuv, kui ülemine kile on eemaldatud) ja alumisele küljele, et ülemise kile (mis ei ole kleepuv) saaks maha koorida, kui aku kile on raamile asetatud. Kleepuv külg tuleb aku külge kinnitada.
pühkige, et kleepida teip vastu ekraani koostu raami. Veenduge, et see on kindlalt kinnitatud. Eemaldage ülemine kile #1.
Eemaldage ülemine kile #2.
Joondage uus aku vastavalt ekraani koostu raami. Ärge jätke enne uuesti kokkupanekut seadme sisse mingeid ebanormaalseid objekte (st prahti, lahtisi kruvisid, lisakruvisid jne).
Pühkige kergelt, et aku käsitsi vastu raami kleepida, kuid ärge suruge seda ega lööge seda.
Mähkige ülejäänud osa aku kilest aku pinnale.
Eemaldage ülemine kile #3.
Pühkige kergelt, et aku kile käsitsi vastu akut kleepida, kuid ärge suruge seda ega lööge seda, veenduge, et see on kindlalt kinnitatud. Ühendage aku ühendus tagasi peamise PCBA külge.

7. Ärge jätke enne uuesti kokkupanekut seadme sisse mingeid ebanormaalseid objekte (st prahti, lahtisi kruvisid, lisakruvisid jne).

Ettevaatusabinõud

• Kasutage ainult demagnetiseeritud tööriistu, mis on spetsiaalselt ette nähtud väikeste elektroonikaseadmete remondiks, kuna enamik elektroonikakomponente on elektromagnetjõudude suhtes tundlikud.
• Toodete parandamisel kasutage ainult kvaliteetseid kruvikeerajaid. Madala kvaliteediga kruvikeerajad võivad kruvide pead kergesti kahjustada.
• Kasutage alati originaalvaruosi. Kolmandate osapoolte osad ei pruugi korralikult töötada või võivad isegi põhjustada kahjustusi või õnnetusi.
• Allpool loetletud osad võivad pärast lahtivõtmist või parandamist vajada kalibreerimist, et tagada õige funktsioon. Kui vajate professionaalsemat remonti, võtke ühendust TCL volitatud remondikeskusega.
  Andurid (lähedus, sõrmejälg), tagakaamera, puuteekraani moodul, kõlar, emaplaat ja muud komponendid.
• Seadme vee- ja tolmukindluse toimivust ei saa tagada, kui remonti teostab kasutaja või kvalifitseerimata isik.
• Kui seade on saanud vee-/vedelikukahjustusi, võib seadme parandamise maksumus sõltuvalt kahjustuse astmest ületada seadme väärtuse.
• Olge akuga ettevaatlik, et seda mitte kahjustada, näiteks kuumutamise, mõlkide tekitamise, lühise tekitamise või lahtivõtmise jms teel. Kui aku on kahjustatud või vajate professionaalsemat remonti, võtke ühendust TCL volitatud RC-ga.
• Enne remonti tehke isiklikust teabest ja olulistest andmetest varukoopia.
• Soovitatav on seadistada ja viibida elektrostaatiliselt kaitstud alal (EPA), et vältida elektrostaatilist lahendust, mis võib remondi ajal põhjustada seadmele ja osadele korvamatut kahju.
• Enne seadme parandamist veenduge, et seade on täielikult tühjenenud ja välja lülitatud.
• Enne remonditööde tegemist valmistage ette ja kandke sobivaid ohutusseadmeid. Veenduge, et tööruumis ei oleks tuleohtlikke materjale, võõrkehi ega teravaid materjale. Varustage ala vajalike ohutusseadmetega, nagu tulekustutid ja kaitsevarustus.
• Tagakaane eemaldamisel olge ettevaatlik, et mitte kahjustada toote osi ja akut.
• Enne kokkupanekut veenduge, et seadme sees ja aku ümber ei ole kruvisid ega võõrkehi.
• Enne kokkupanekut veenduge, et enne tagakaane tagasi kinnitamist ei esine mingeid kõrvalekaldeid.
• Toote ostmisel on pakendikarbis kasutusjuhend, kiirjuhend ja muu teave. Lisateavet toote kohta leiate veebisaidilt www.tcl.com.

Juhendavad ikoonid ja märkused

Juhendavate märkuste eiramine võib põhjustada tulekahju, vigastusi, andmete kadu või seadme, osade või muu vara kahjustamist.

tõstab esile juhised ohutusprobleemide või kehavigastuste riski vähendamiseks; hoiatuste eiramine võib põhjustada tulekahju või muid ohutusprobleeme ning põhjustada kehavigastusi või surma.

Seadke alati ohutus esikohale võrreldes kulude kokkuhoiuga. Kui te pole kindel, võtke ühendust TCL-iga https://www.tcl.com/mobile-support või otsige abi professionaalselt remonditöökojalt.

tõstab esile juhised andmete kaotsimineku või seadme või muu seadme kahjustamise riski vähendamiseks.

Märkus – muu juhendav teave, näpunäited ja märkmed protseduuride edukaks lõpuleviimiseks.

Elektrostaatilise lahenduse ohutus

Mis on ESD?
ESD (elektrostaatiline lahendus) on kiire ja spontaanne voolu (teisisõnu elektrostaatilise laengu) ülekanne, mis on põhjustatud kõrgest elektrostaatilisest väljast. See võib kahjustada elektroonilisi komponente.
ESD kahjustus võib olla varjatud defekt, mis võib jääda kohe tuvastamata, kuid võib põhjustada seadme enneaegse rikke.

Kuidas vältida elektrostaatilist lahendust?
Kõik keskkonnas olevad juhid, sealhulgas personal, peavad olema maandatud või elektriliselt ühendatud ja kinnitatud teadaoleva või kunstliku maandusega.
ESD ohutusvarustuse (antistaatilise) kasutamine, nagu antistaatiline randmerihm ja kindad, antistaatilised tööriistad ja ESD ohutu matt seadme parandamisel võib vähendada ESD sündmuse riski.

Purunenud klaasi ohutus

Seadme ekraan ja tagakaas on valmistatud klaasmaterjalidest, mis võivad puruneda järgmistel juhtudel:

• Kukkumine kõvale pinnale
• Muljumine, painutamine või deformeerumine
• Muud tüüpi tugev löök

Vältige purunenud klaasi või teravate klaasikildude käsitsemist ilma nõuetekohase kaitsevarustuseta (nt lõikekindlad kindad ja kaitseprillid), kuna teravad servad kujutavad endast ohutusriske.

TCL infoliini ja teeninduskeskuste kontaktid

Kui otsite TCL-ilt ametlikku professionaalset remonti, külastage INFOTELEFONI JA TEENINDUSKESKUSI, et otsida oma riigi/piirkonna kontakti.
