JUNG HOME Gateway BTSGATEWAY, BTSGATEWAY-INT -käyttöohje

Turvallisuusohjeet

Lue käyttöohje kokonaan ja noudata sitä, ja säilytä se myöhempää käyttöä varten.
Käytä vain toimitukseen sisältyvää virtalähdettä.
Käytä yhdyskäytävää vain kansi suljettuna.
Liitä yhdyskäytävä Cat6- tai sitä paremmalla verkkokaapelilla, jonka enimmäispituus on 3 m.
Laite ei sovellu turvallisuus- tai hälytyssovelluksiin.

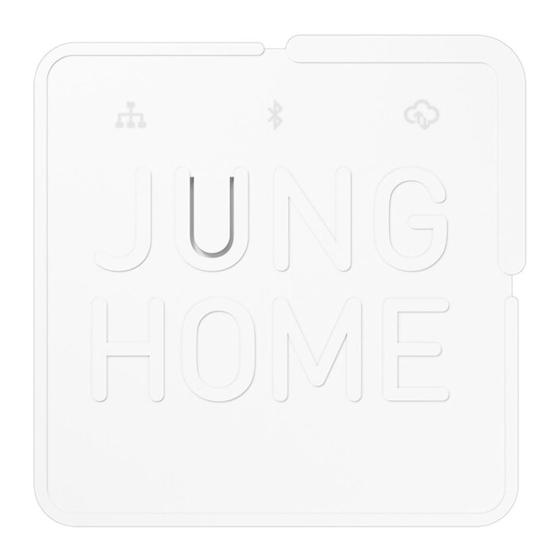

Laitteen osat

Katso kuvat 1–3

1. Prog./Reset-painike
2. Verkon tilan LED
3. Bluetooth-tilan LED
4. Pilven tilan LED
5. Kotelon kansi
6. Kotelon kannen vapautus
7. Ruuvi reiät asennusadapterille kiskoasennusta varten
8. Aukot seinäasennusta varten
9. Syvennykset kotelon jaloille
10. USB-liitäntäportti (virtalähde)
11. LAN-liitäntäportti (reititin)

LED-näyttö

Toiminto

Käyttötarkoitus

• JUNG HOME -laitteiden yhdistäminen MyJUNG-palveluihin esim. ääniohjausta varten
• JUNG HOME -laitteiden yhdistäminen muihin älykotijärjestelmiin paikallisen verkon kautta
• Soveltuu vain sisätiloihin, joissa ei ole tippu- tai roiskevettä

Liitäntä ja käyttöönotto

HUOMAUTUS: Jos laitteessa on vanhempi ohjelmistoversio, päivitys ladataan ensin käyttöönoton aikana. Tämä voi kestää jopa 15 minuuttia.

Laitteen liittäminen

Liitännät sijaitsevat kannen alla laitteen takana.
Käyttöä varten tarvitaan verkkoyhteys (LAN) reitittimeen. Pidä vähintään 50 cm:n etäisyys reitittimeen.

Käytä vain toimitukseen sisältyvää virtalähdettä.

• Avaa kansi painamalla vapautuskohtaa (6) ja irrota kansi (5).
  Liitännät (10), (11) ovat käytettävissä.
• Liitä toimitukseen sisältyvä verkkokaapeli verkkoporttiin (11) ja reitittimen LAN-porttiin.
  Käyttöönottoa varten on välttämätöntä, että reititin määrittää verkko-osoitteensa automaattisesti ("Automaattinen" tai "DHCP"-asetus). Katso myöhempää käyttöä varten verkkoyhteyden muodostaminen staattisella IP-osoitteella.
• Työnnä virtalähteen USB-pistoke liitäntäporttiin (10) ja liitä virtalähde verkkovirtaan.
  Verkkoyhteys muodostetaan automaattisesti. Jos verkon tilan LED (2) palaa jatkuvasti, laite on yhdistetty.
  Jos verkon tilan LED vilkkuu hitaasti kahdesti (katso LED-näyttö), ohjelmistopäivitystä ladataan (kesto n. 15 min).

Valmiustila:
Bluetooth-LED (3) vilkkuu hitaasti. Laite on pariliitostilassa ja se löytyy sovelluksesta. Jos Bluetooth-pariliitosta ei tapahdu, LED sammuu n. 20 minuutin kuluttua.

Käyttöönotto sovelluksen kautta

(Kuva 4)

Vaatimus: JUNG HOME -sovellus on asennettu mobiilipäätelaitteeseen ja Bluetooth on aktivoitu.
JUNG HOME -laite ei vielä kuulu BT-mesh-verkkoon. Jos näin ei ole, palauta laite tehdasasetuksiin.

• JUNG HOME -sovelluksen käyttöön tarvitaan mobiilipäätelaite, jossa on Bluetooth-liitäntä (4.2 tai uudempi) ja käyttöjärjestelmä iOS 14 tai Android 8 tai uudempi.
• Jos mahdollista, muodosta yhdyskäytävän pariliitos viimeisenä JUNG HOME -laitteena projektissa, jotta kaikki muut JUNG HOME -laitteet voidaan näyttää käytettäväksi palveluissa heti.
• Kun laite on liitetty uudelleen virtalähteeseen, se on pariliitostilassa 20 minuuttia.
  • Aktivoi pariliitostila manuaalisesti: Paina painiketta (1) yli 4 sekunnin ajan.
    Bluetooth-LED vilkkuu hitaasti. Pariliitostila on aktiivinen 20 minuuttia.
  • Käynnistä JUNG HOME -sovellus ja lisää laite uuteen tai olemassa olevaan projektiin.
    Bluetooth-LED (3) syttyy vahvistamaan, että pariliitos on onnistunut. Jos LED vilkkuu hyvin nopeasti, pariliitos on epäonnistunut ja se on toistettava.
• Kun laitteet on yhdistetty, parametreja voidaan asettaa JUNG HOME -sovelluksessa (katso parametriluettelo), laitteet voidaan yhdistää langattomasti ja toiminta voidaan määrittää.

MY JUNG -palvelun määrittäminen

Vaatimus: Palveluiden (esim. Amazon Alexa tai Google Home) käyttöön tarvitaan Internet-yhteys ja myJUNG-tili.

• Linkitä sovelluksessa yhdyskäytävä myJUNG-tiliin käyttäjätietojen avulla. Pilvi-LED (4) syttyy. Yhdyskäytävän avulla voit käyttää pilvipalveluita.
• Määritä toiminnot palveluntarjoajan sovelluksessa (esim. Alexa-sovellus tai Google Home -sovellus).
  • Tietoja käytettävissä olevien palveluiden määrittämisestä on osoitteessa www.jung.de/JUNGHome.

Verkkoyhteyden muodostaminen staattisella IP-osoitteella

Jos haluat muodostaa verkkoyhteyden staattisella IP-osoitteella (ei suositella), sinulla tulisi olla perustiedot verkkotekniikasta.
Vaatimus: Verkkoyhteys on muodostettu

• Määritä laitteelle staattinen IP-osoite, aliverkon peite, nimipalvelin (DNS-palvelin) ja käytetyn verkon oletusyhdyskäytävä JUNG HOME -sovelluksen kautta.
  • Jos laite ei ole tämän jälkeen enää käytettävissä verkon kautta, määritys on virheellinen. Verkkoasetusten nollaaminen (käyttöohjeet verkkosivustollamme) muodostaa automaattisesti verkkoyhteyden DHCP:n kautta.

Päivitys

• Päivitykset voidaan suorittaa automaattisesti taustalla. Lisää päivitysvaihtoehtoja voidaan määrittää JUNG HOME -sovelluksessa.

Asennus

Hyvän lähetyslaadun varmistamiseksi pidä riittävä etäisyys mahdollisiin häiriölähteisiin, esim. metallipintoihin, itkuhälyttimiin, mikroaaltouuneihin, WLAN-reitittimiin ja langattomiin kuulokkeisiin.

Seinäasenteisena laitteena

• Kun päätät laitteen asennuspaikan ja poraat reikiä, varmista, että läheisyydessä olevat kytkimet, pistorasiat, kaasu- ja vesiputket eivät vaurioidu.
• Seinäasennuksen ruuvit ja tapit eivät sisälly toimitukseen. Käytä kiinnitysmateriaaleja, jotka soveltuvat haluttuun asennuspaikkaan. Suositus: Käytä 3 mm:n lieriökantaruuveja, kannan halkaisija n. 7 mm.
  • Asenna kaksi ruuvia vaakasuunnassa asennuspaikkaan 60 mm:n etäisyydelle toisistaan.
  • Liu'uta yhdyskäytävän aukot (8) ruuveihin ylhäältä päin.

Yhdyskäytävän asentaminen DIN-kiskoon

(Kuva 5)

Jos haluat asentaa yhdyskäytävän DIN-kiskoon käytettäväksi jakokaapeissa, asennusadapteri voidaan ostaa erikoisliikkeestä.

• Ruuvaa adapteri kotelon kanteen toimitukseen sisältyvillä ruuveilla kuvan 4 mukaisesti.
• Kiinnitä asennusadapteri yhdyskäytävällä DIN-kiskoon.
  • Yhdyskäytävä vapautetaan vetämällä vapautuskielekettä (12) alaspäin litteällä ruuvimeisselillä.

Laitteen palauttaminen tehdasasetuksiin

(Kuva 6)

• Paina painiketta (1) yli 20 sekunnin ajan, kunnes verkon tilan LED (2) vilkkuu nopeasti.
• Vapauta painike (1) ja paina sitä lyhyesti uudelleen 10 sekunnin kuluessa. Verkon tilan LED vilkkuu hitaammin n. 5 sekunnin ajan, laite palautetaan tehdasasetuksiin.
  • Laite on poistettava sovelluksesta sen jälkeen, kun se on palautettu tehdasasetuksiin.

Tekniset tiedot

Yhdyskäytävä

Virtalähdeadapteri

Lisätarvikkeet

Takuu

Takuun myöntää erikoisliike lakisääteisten määräysten mukaisesti.

Vaatimustenmukaisuus

Albrecht Jung GmbH & Co. KG vakuuttaa täten, että radiolaitetyyppi art. no. BTSGATEWAY ja BTSGATEWAY-INT ovat direktiivin 2014/53/EU mukaiset. Löydät koko artikkelinumeron laitteesta. EU-vaatimustenmukaisuusvakuutuksen täydellinen teksti on saatavilla osoitteessa
Internet-osoite: www.jung.de/ce

Puh. +49 2355 806-0
Faksi +49 2355 806-204
kundencenter@jung.de www.jung.de
