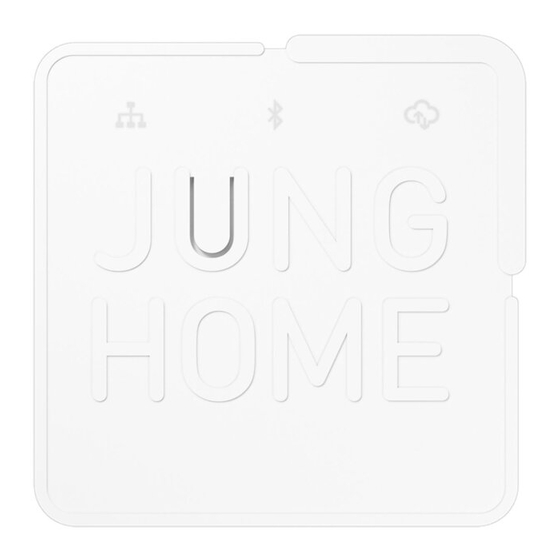

JUNG HOME Gateway BTSGATEWAY, BTSGATEWAY-INT Kézikönyv

Biztonsági utasítások

Kérjük, olvassa el és kövesse teljes mértékben a kézikönyvet, és őrizze meg későbbi használatra.
Csak a szállítási terjedelemben található tápegységet használja.
A gateway-t csak zárt fedéllel üzemeltesse.
Csatlakoztassa a gateway-t Cat6 vagy magasabb kategóriájú hálózati kábellel, maximum 3 m hosszúságban.
A készülék nem alkalmas biztonsági vagy riasztási alkalmazásokhoz.

Készülék alkatrészei

Lásd az 1–3. ábrákat

1. Prog./Reset gomb
2. Hálózati állapot LED
3. Bluetooth állapot LED
4. Felhő állapot LED
5. Házfedél
6. Házfedél kioldó
7. Csavarlyukak a sínre szerelhető adapterhez
8. Nyílások a falra szereléshez
9. Mélyedések a ház lábaihoz
10. USB csatlakozó port (tápegység)
11. LAN csatlakozó port (router)

LED kijelző

Funkció

Rendeltetésszerű használat

• JUNG HOME eszközök csatlakoztatása a MyJUNG szolgáltatásokhoz, pl. hangvezérléshez
• JUNG HOME eszközök csatlakoztatása más okosotthon rendszerekhez a helyi hálózaton keresztül
• Csak olyan beltéri területeken használható, ahol nincs csepegő és fröccsenő víz

Csatlakoztatás és üzembe helyezés

MEGJEGYZÉS: Ha a készülékben régebbi szoftververzió található, akkor az üzembe helyezés során először egy frissítés töltődik le. Ez akár 15 percet is igénybe vehet.

A készülék csatlakoztatása

A csatlakozók a készülék hátulján, a fedél alatt találhatók.
A működéshez hálózati (LAN) kapcsolat szükséges egy routerhez. Tartson legalább 50 cm távolságot a routertől.

Csak a szállítási terjedelemben található tápegységet használja.

• A fedél kinyitásához nyomja meg a kioldót (6), és vegye le a fedelet (5).
  A csatlakozók (10), (11) hozzáférhetők.
• Dugja be a szállítási terjedelemben található hálózati kábelt a hálózati portba (11) és a router LAN portjába.
  Az üzembe helyezéshez szükséges, hogy a router automatikusan rendelje hozzá a hálózati címeket ("Automatic" (Automatikus) vagy "DHCP" beállítás). A DHCP nélküli későbbi működéshez lásd a statikus IP-címmel rendelkező hálózati kapcsolat létrehozását.
• Dugja be a tápegység USB csatlakozóját a csatlakozó portba (10), és csatlakoztassa a tápegységet a hálózathoz.
  A hálózati kapcsolat automatikusan létrejön. Ha a hálózati állapot LED (2) folyamatosan világít, a készülék csatlakoztatva van.
  Ha a hálózati állapot LED kétszer lassan villog (lásd a LED kijelzőt), akkor egy szoftverfrissítés töltődik le (kb. 15 percig tart).

Kész állapot:
A Bluetooth LED (3) lassan villog. A készülék párosítási módban van, és megtalálható az alkalmazásban. Ha a Bluetooth párosítás nem történik meg, a LED kb. 20 perc múlva kialszik.

Üzembe helyezés az alkalmazáson keresztül

(4. ábra)

Követelmény: A JUNG HOME alkalmazás telepítve van a mobil végberendezésen, és a Bluetooth aktiválva van.
A JUNG HOME eszköz még nem tartozik BT mesh hálózathoz. Ha ez nem így van, állítsa vissza a készüléket a gyári beállításokra.

• A JUNG HOME alkalmazás használatához Bluetooth interfésszel (4.2 vagy magasabb) rendelkező mobil végberendezés szükséges, iOS 14 vagy Android 8 vagy magasabb operációs rendszerrel.
• Ha lehetséges, párosítsa a gateway-t utolsó JUNG HOME eszközként egy projektben, hogy az összes többi JUNG HOME eszköz azonnal megjelenjen a szolgáltatásokban való használatra.
• Miután a készüléket újra csatlakoztatta a tápegységhez, 20 percig párosítási módban van.
  • A párosítási mód manuális aktiválása: Nyomja meg az (1) gombot 4 másodpercnél hosszabb ideig.
    A Bluetooth LED lassan villog. A párosítási mód 20 percig aktív.
  • Indítsa el a JUNG HOME alkalmazást, és adja hozzá a készüléket egy új vagy meglévő projekthez.
    A Bluetooth LED (3) világít, ezzel megerősítve, hogy a párosítás sikeres volt. Ha a LED nagyon gyorsan villog, a párosítás sikertelen volt, és meg kell ismételni.
• Az eszközök párosítása után paraméterek állíthatók be a JUNG HOME alkalmazásban (lásd a paraméterlistát), az eszközök vezeték nélkül összekapcsolhatók, és a működés konfigurálható.

A MY JUNG Service beállítása

Követelmény: A szolgáltatások (pl. Amazon Alexa vagy Google Home) használatához internetkapcsolat és myJUNG fiók szükséges.

• Az alkalmazásban a felhasználói adatokkal összekapcsolja a gateway-t egy myJUNG fiókkal. A Felhő LED (4) világít. A gateway lehetővé teszi a Felhő szolgáltatások használatát.
• Konfigurálja a funkciókat a szolgáltató alkalmazásában (pl. Alexa alkalmazás vagy Google Home alkalmazás).
  • A rendelkezésre álló szolgáltatások konfigurálásával kapcsolatos információk a www.jung.de/JUNGHome oldalon találhatók.

Hálózati kapcsolat létrehozása statikus IP-címmel

Ha statikus IP-címmel szeretne hálózati kapcsolatot létrehozni (nem ajánlott), akkor rendelkeznie kell a hálózati technológia alapvető ismereteivel.
Követelmény: Hálózati kapcsolat létesült

• Rendeljen a készülékhez statikus IP-címet, alhálózati maszkot, névszervert (DNS szervert) és a használt hálózat alapértelmezett gateway-ét a JUNG HOME alkalmazáson keresztül.
  • Ha a készülék ezután már nem érhető el a hálózaton keresztül, akkor a konfiguráció hibás. A hálózati beállítások visszaállítása (használati utasítás a weboldalunkon) automatikusan hálózati kapcsolatot létesít DHCP-n keresztül.

Frissítés

• A frissítések automatikusan futtathatók a háttérben. További frissítési lehetőségek konfigurálhatók a JUNG HOME alkalmazásban.

Szerelés

A jó átviteli minőség biztosítása érdekében tartson megfelelő távolságot a lehetséges interferenciaforrásoktól, pl. fémes felületektől, bébiőröktől, mikrohullámú sütőktől, WLAN routerektől és vezeték nélküli fejhallgatóktól.

Falra szerelt eszközként

• Amikor eldönti, hogy hová szerelje a készüléket, és amikor lyukakat fúr, ügyeljen arra, hogy a közelben lévő kapcsolók, aljzatok, gáz- és vízvezetékek ne sérüljenek meg.
• A falra szereléshez szükséges csavarok és tiplik nem tartoznak a szállítási terjedelemhez. Használjon a kívánt szerelési helyhez megfelelő rögzítőanyagokat. Javaslat: Használjon 3 mm-es hengeres fejű csavarokat, kb. 7 mm-es fejátmérővel.
  • Szereljen fel vízszintesen két csavart a szerelési helyen 60 mm távolságra egymástól.
  • Csúsztassa a gateway nyílásait (8) a csavarokra felülről.

A gateway felszerelése DIN sínre

(5. ábra)

A gateway elosztószekrényekben való használatra DIN sínre szereléséhez egy szerelőadapter vásárolható a szakkereskedőjétől.

• Csavarja az adaptert a házfedélre a szállítási terjedelemben található csavarokkal a 4. ábrán látható módon.
• Pattintsa a szerelőadaptert a gateway-jel a DIN sínre.
  • A gateway kioldásához húzza lefelé a kioldófület (12) egy laposfejű csavarhúzóval.

A készülék visszaállítása a gyári beállításokra

(6. ábra)

• Nyomja meg az (1) gombot 20 másodpercnél hosszabb ideig, amíg a hálózati állapot LED (2) gyorsan villogni nem kezd.
• Engedje el az (1) gombot, és nyomja meg röviden még egyszer 10 másodpercen belül. A hálózati állapot LED kb. 5 másodpercig lassabban villog, a készülék visszaáll a gyári beállításokra.
  • A készüléket el kell távolítani az alkalmazásból, miután visszaállította a gyári beállításokra.

Műszaki adatok

Gateway

Tápegység adapter

Tartozékok

Garancia

A garanciát a szakkereskedő biztosítja a törvényi előírásoknak megfelelően.

Megfelelőség

Az Albrecht Jung GmbH & Co. KG ezennel kijelenti, hogy a rádiórendszer típusa art. no. BTSGATEWAY és BTSGATEWAY-INT megfelel a 2014/53/EU irányelvnek. A teljes cikkszámot megtalálja a készüléken. Az EU megfelelőségi nyilatkozat teljes szövege a következő címen érhető el:
Internet cím: www.jung.de/ce

Tel. +49 2355 806-0
Fax +49 2355 806-204
kundencenter@jung.de www.jung.de
