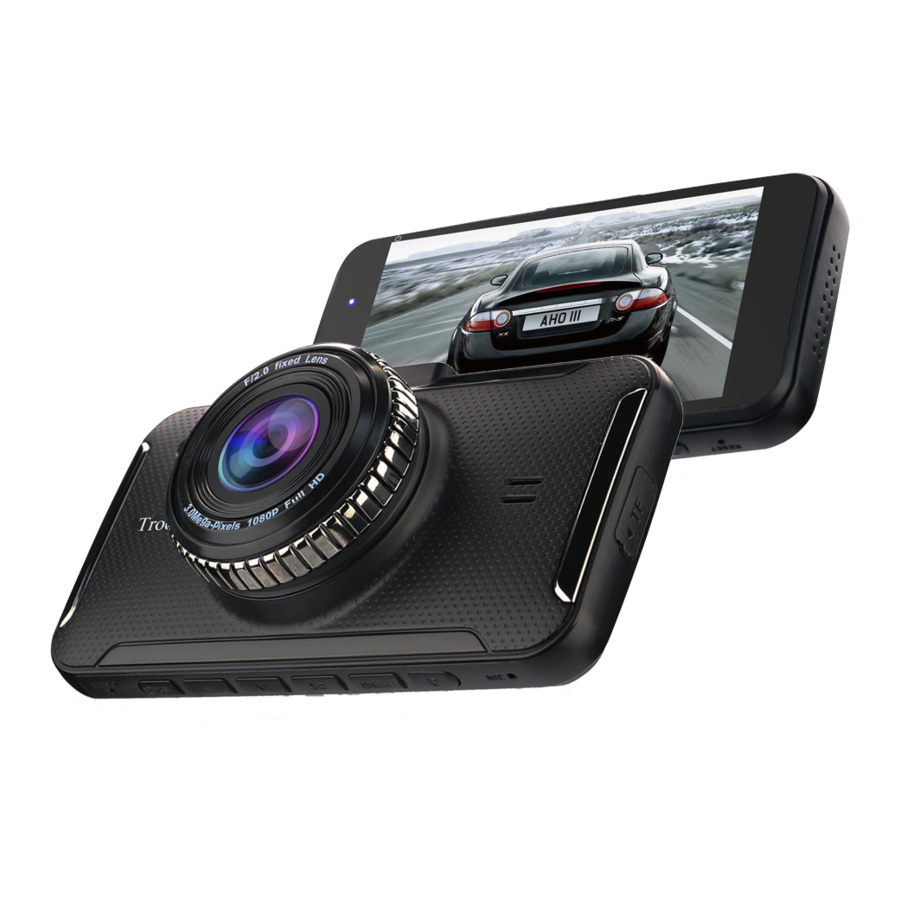

SUNWAYI 4M58 - Autokameran käyttöohje

Autokameraa ei ole tarkoitettu käytettäväksi valvonta-, turvallisuus- tai intervallikamerajärjestelmänä.

PAKETIN SISÄLTÖ

OMINAISUUDET

• Yksityinen työkalutus ainutlaatuisella ja houkuttelevalla ulkonäöllä.
• Full HD 1080P teräväpiirtovideotallennusta varten.
• Suuri kameralinssi (halkaisija 1'') HD-videota ja -kuvia varten.
• 170° ultralaajakulmakamera tarjoaa usean kaistan kattavuuden.
• Laadukas kuvasensori ja täyttövalo takaavat erinomaisen videon selkeyden yöllä.
• Suuri IPS-näyttö 4'' selkeää HD-näyttöä ja selkeyttä varten.
• Kaksoistallennus edestä ja takaa, takakamera avustaa pysäköinnissä ja peruuttamisessa.
• WDR-toiminto HD-videon selkeyttä varten.
• G-voiman tunnistus, liiketunnistus, pysäköinnin valvonta, rekisterikilven vesileima.
• 12-24V / 5V (1.5A) autoadapteri latauskaapelilla.
• Toimii Micro TF -kortin kanssa 32GB (max 128GB).
• Imukuppikiinnike kääntyy optimaaliseen asentoon.
• Hands-free automaattinen ON/OFF (käynnistyy/sammuu ajoneuvon mukana).
• Saumaton silmukkavideotallennus, valokuvaus, toistotoiminnot.
• Videotiedostomuoto: MOV.

TEKNISET TIEDOT

PAINIKKEIDEN MÄÄRITTELY

ASENNUS

1. Sammuta auton moottori;
2. Aseta oikea TF-kortti korttipaikkaan;

3. Asenna ja kiinnitä DVR etutuulilasiin;

4. Liitä kameran tummanpunainen johto peruutusvaloon. Autolaturin asettaminen käynnistää tallennuksen automaattisesti, jos peruutus tapahtuu missä tahansa tilassa, peruutuskamera näkyy näytöllä. Peruutuksen jälkeen se palaa automaattisesti tallennustilaan.

5. Aseta adapteri latauskaapelilla auton tupakansytyttimen reikään;
6. Aseta latauskaapelin USB-pää DVR:n USB-porttiin. Reititä ja piilota sitten kaapeli;
7. Käännä kameralinssi optimaaliseen asentoon;
8. Käynnistä auton moottori, alusta TF-kortti ja tarkista sitten, onko DVR:n asennus oikein.

Jos asennus on oikein, kojelautakameran (DVR) merkkivalo toimii ja se siirtyy automaattisesti tallennustilaan, tallennuksen merkkivalo syttyy.

KIINNITYS

KOJELAUTAKAMERAN ASENTAMINEN

1. Aseta imukuppikiinnikkeen koukku 4M58:n yläosaan kuvan mukaisesti (A).
2. Valitse tuulilasin alue suoraan kojelaudan yläpuolelta (varmista, ettei se estä ajonäkymää) ja puhdista alue huolellisesti.
3. Kun imuvipu on vapautetussa asennossa (B), paina imukuppi tuulilasia vasten (C). Paina imuvipua imukuppia kohti lukitaksesi kiinnikkeen paikalleen (D).
4. Säädä 4M58:n kulmaa löysäämällä pallonivelen kaulusta, säädä kulmaa ja kiristä sitten haluttuun asentoon (E).

KAMERAN SÄÄTÖ

DVR-kamera tallentaa yhteen suuntaan. Ajoneuvon edessä olevan näkymän tallentamiseksi kameran tulee osoittaa etutuulilasiin.

Valinnainen: Ajoneuvon sisäpuolen näkymän tallentamiseksi kameran tulee osoittaa takaikkunaan.
Joskus kameran linssin suuntaa on säädettävä suoran auringonpaisteen välttämiseksi.

TAKAKAMERAN ASENTAMINEN

Ensin sinun on tehtävä reikä auton takaosaan, vedä takakameran johto tämän reiän läpi ja liitä sitten takakameran punainen johto auton peruutusvalon kaapeliin ja musta johto DVR:ään. Lopuksi kiinnitä takakamera paikalleen mukana toimitetuilla ruuveilla ja säädä kulma (tämä vaihe saattaa vaatia paikallisen autokorjaamon apua)

LAITTEEN VIRRAN KYTKEMINEN

Liitä mukana toimitettu adapteri ajoneuvosi tupakansytyttimeen.
Liitä adapteri 4M58:aan.

Punainen johto on kytketty peruutusvalon kaapelin positiiviseen napaan.
Musta johto on kytketty peruutusvalon kaapelin negatiiviseen napaan.

Sinun on tehtävä reikä auton takaosaan, (B) vedä takakameran johto tämän reiän (A) läpi ja liitä sitten takakameran punainen ja musta johto auton peruutusvalon kaapeliin ja musta johto DVR:ään. Lopuksi kiinnitä takakamera paikalleen mukana toimitetuilla ruuveilla ja säädä kulma (B)
(Tämä vaihe saattaa vaatia paikallisen autokorjaamon apua)

TOIMINTO

Automaattinen tallennustoiminto

Kun auton moottori käynnistetään, DVR käynnistyy ja tallentaa automaattisesti. Latausvalo palaa, ja tallennuskuvake vilkkuu näytöllä. Kun auton moottori sammutetaan, DVR tallentaa videotiedoston TF-kortille ja sammuu automaattisesti auton virran katkaisun jälkeen, jolloin sininen valo lakkaa vilkkumasta.

HUOMAUTUS: Silmukan tallennusaika (1', 2', 3', 5', 10') on valittava, suositellaan 1' tai 3', ei saa valita OFF (pois) -asetusta;

Manuaalinen tallennustoiminto

Valmiustilassa ja TF-kortin ollessa alustettuna, lyhyt painallus (0,5 s) [OK]-näppäimestä aloittaa tallennuksen. Latausvalo palaa, ja tallennuskuvake vilkkuu näytöllä. Tallennuksen aikana lyhyt painallus [OK]-näppäimestä lopettaa tallennuksen.

Valokuvaaminen

Kameratilassa lyhyt painallus (0,5 s) [OK]-näppäimestä ottaa valokuvan.

G-voima-anturi

Sisäänrakennettu G-voima-anturi voidaan aktivoida lukitsemaan tärkeän videon (10 sekuntia ennen onnettomuutta ja 3 minuuttia onnettomuuden jälkeen), jos törmäys tapahtuu.

Yhden napsautuksen lukitustoiminto

Laitteessa on yhden napsautuksen lukitustoiminto, jolla voidaan lukita säilytettävät tiedostot, joita ei tarvitse kierrättää. Tallennustilassa lyhyt painallus (0,5 sekuntia) [menu]-näppäimestä lukitsee kuvan ensimmäisten 10 sekunnin ajaksi ja sitten 1/3/5 minuutiksi.

Päivämäärän/ajan asetus

Paina [MENU]-näppäintä päästäksesi päivämäärän/ajan asetuksiin, lyhyt painallus [UP] / [DOWN] -näppäimiä asettaaksesi oikeat tiedot, paina [OK]-näppäintä vahvistaaksesi. Paina [MODE]-näppäintä siirtääksesi valopalkin seuraavaan kohtaan.

HUOMAUTUS: Jotta saat tehokkaasti tallennettua päivämäärän ja ajan todisteeksi, aseta oikea aika ennen laitteen käyttöä.

Toistotiedostot

Paina [MODE]-näppäintä vaihtaaksesi toistotilaan käynnistystilassa. Lyhyt painallus (0,5 sekuntia) "Up" (ylös) / "Down" (alas) -näppäimillä löytää tiedostot. Lyhyt painallus (0,5 sekuntia) "OK"-painikkeesta toistaa.

Pysäköinnin valvonta

Pysäköinnin valvontatoiminnon ollessa käytössä, sammutustilassa, jos on pienikin linssi, videonauhuri käynnistyy automaattisesti. Se tallentaa 20 sekuntia ja sammuu sitten, jos se on sammutustilassa (aika voidaan asettaa asetusvalikossa)

Liiketunnistus

Kun laite on päällä, mutta valmiustilassa, jos liiketunnistus on päällä ja linssi havaitsee liikkuvan kohteen, laite siirtyy tallennustilaan. Kun kamera ei havaitse liikkuvaa kohdetta 5 sekunnin ajan, järjestelmä lopettaa tallennuksen. Jos haluat poistua liiketunnistustilasta, aseta "off" (pois) [Menu] (valikko) -kohdassa.

PÄIVÄ/YÖ-tila

Käyttäjän on valittava päivä- tai yötila parhaan suorituskyvyn saavuttamiseksi. 4M58 DVR ei voi vaihtaa päivän ja yön välillä automaattisesti. Pitkä painallus (3 sekuntia) [MENU]-painikkeesta tai valitse LIGHT SET (valoasetus) -valikko kytkeäksesi päälle tai pois päältä.

Lataa tiedosto

Jos yhdistät kojelautakameran tietokoneeseen USB-datakaapelilla, näytössä näkyy kaksi vaihtoehtoa (massamuisti / PC-kamera) (muista, että sinun on asetettava muistikortti (TF-kortti)). Sitten kojelautakameraa voidaan käyttää MEMORY (muisti) - tai PC CAMERA (PC-kamera) -tilassa valintasi mukaan.

Takakamera

Takakamera on valinnainen. Jos takakamera on asennettu, kojelautakamerassa on kaksoistallennus (edestä ja takaa). Takakuvan tallennustoiminnon lisäksi takakameraa voidaan käyttää peruutusjärjestelmänä. Takakamera on kytketty [AV IN] -liitäntään.

Kielet

Englanti / perinteinen kiina / yksinkertaistettu kiina / japani / ranska / saksa / italia / portugali / venäjä / espanja / thai

ASETUSVALIKKO

VALIKON MÄÄRITELMÄ
Kytke kojelautakamera päälle ja lopeta tallennus, paina Menu (valikko) -näppäintä päästäksesi asetusvalikkoon.
Paina DOWN (alas) / UP (ylös) -näppäintä valitaksesi sopivan vaihtoehdon, paina lopuksi OK-painiketta vahvistaaksesi toiminnon. Kun kaikki asetukset on suoritettu, jatka MENU (valikko) -näppäimen painamista poistuaksesi asetusliittymästä.

ALOITUSNÄYTTÖ

Kaikissa kojelautakameroissa on tehdasasetukset. Käyttäjä voi tarkistaa kaikki toiminnot.
Jos hänen on tehtävä muutoksia omien mieltymystensä mukaan, oletusasetusta voidaan muuttaa.
Katso yllä olevat "Button Definition" (painikkeen määrittely) ja "Menu Definition" (valikon määrittely).

1. Tallennuksen valmiustilan kuvake, ilmaisee tallennustilan;
   Punainen vilkkuminen osoittaa, että laite tallentaa.
   Kamerakuvake, ilmaisee valokuvaustilan;
   Toistokuvake, ilmaisee toistotilan.
2. 01:32:30 Punainen fontti ilmaisee nykyisen aika-kuvantamisjakson ajan;
   01:32:30 Keltainen fondi näyttää TF-kortin jäljellä olevan tallennusajan; Muistikortin asettamisen jälkeen valmiustilassa se näyttää jäljellä olevan tallennusajan keltaisella fontilla.
3. Silmukan tallennusjakson aikakuvake, joka osoittaa, että tallennusaikaa on 3 minuuttia.
4. Ilmaisee, että nykyinen valittu resoluutio on 1080FHD; D1 tarkoittaa yhden takakameran liittämistä kaksoistallennusta varten.
5. Pieni kuva suuressa tarkoittaa, että takakamera on liitetty kaksoistallennusta varten.

6. Liiketunnistuksen kuvake, kun se näkyy näytön oikeassa reunassa, se osoittaa, että liike on aktivoitu.
7. Akun varaustason kuvake: ilmaisee akun nykyisen varaustason.
8. Micro SD -kortin kuvake: ilmaisee Micro SD -kortin olevan korttipaikassa.
9. Wide-Dynamic (laaja-alue) -kuvake, kun kuvake näkyy näytöllä, se osoittaa, että toiminto on aktivoitu. Suosittelemme avaamaan tämän kuvakkeen aina.
10. Äänitallennus;
    Mykistetty tallennus.
11. Rekisterikilven vesileimatoiminto on käytössä, ja auton nykyinen rekisterinumero on .
12. Aikakuvake, ilmaisee nykyisen normaaliajan; tee alustava asetus ennen sen käyttöä.
13. Päivämääränäyttö, näyttää nykyiset vakiotiedot, tee alustava asetus ennen sen käyttöä;
14. Pysäköinnin valvontakuvake: ilmaisee, että pysäköintivartiointitoiminto on aktivoitu;
15. Täyttövalon avauskuvake.
16. Lukituskuvake tarkoittaa, että nykyinen videotiedosto on lukittu.

Huomautus:
Jos DVR:ään ei ole asennettu TF-korttia, aloitusnäyttö kehottaa, että muistikorttia ei ole asennettu.
Jos aiemmin käytetty SD-kortti alustetaan, kaikki aiemmat tiedot poistetaan.

Älä poista tai aseta muistikorttia käynnistystilassa, jotta muistikortti ei vahingoitu.

FAQ

Jos normaalin käytön aikana ilmenee vikoja, katso seuraavia ratkaisuja.

Ei voi tallentaa tai ottaa valokuvia

Ratkaisu: Tarkista, onko TF-kortilla tarpeeksi tilaa, onko se lukittu vai onko kortti rikki.

Pysähtyy automaattisesti tallennuksen aikana

Ratkaisut: Koska HD-videotiedosto on suuri, käytä nopeaa TF-korttia, joka on yhteensopiva SDHC:n kanssa. Käytä C10- tai sitä nopeampaa TF-korttia.

"Tiedostovirhe" -kehote toistettaessa kuvia ja videoita

Ratkaisut: Virhe tapahtui, kun TF-kortti tallensi tietoja, mikä johti epätäydelliseen tiedostoon. Käytä kameran "format" (alusta) -toimintoa TF-kortin alustamiseen uudelleen.

Kuva oli sumea

Ratkaisut: Tarkista, onko linssissä likaa tai sormenjälkiä. Pyyhi linssi linssipaperilla ennen kuvaamista.

Vaakasuuntaisia raitoja kuvassa

Ratkaisut: Tämä johtuu väärän "light source frequency" (valonlähteen taajuus) -asetuksesta. Aseta paikallisen sähkönsyöttötaajuuden mukaan "50Hz" tai "60Hz".

Kaatuu

1. Nollaa laite terävällä esineellä (kuten paperiliittimellä, neuloilla jne.) työntämällä se RESET-reikään.
2. Tämä tilanne ilmenee enimmäkseen, kun laitteen ylivirtasuojaus aktivoituu. Vältä siis laitteen jättämistä autoon, joka on pysäköitynä auringonpaisteeseen pitkäksi aikaa.
3. Alusta TF-kortti uudelleen laitteessa.

Epäselvä video

1. Käytä alkoholiin tai hankaavaan öljyyn kastettua linssiliinaa linssin puhdistamiseen. Vältä linssin koskettamista ja pidä auton lasit puhtaina.
2. Tarkista, onko suojakalvo poistettu laitteen linssistä.

Epäselvät kuvat

Kiinnitä laite imukuppikiinnikkeeseen, jotta kameran kuvaus voi saavuttaa parhaat tulokset. Mutta itse laite ei ole ammattimainen digitaalikamera. Sen pääasiallinen käyttötarkoitus on videotallennus.

TAKUU

Takuu on 1 vuosi ostopäivästä lukien (ei sisällä määräajoin kuluvia osia). Jos tuotteessa ilmenee vika normaalin käytön aikana, tarjoamme ilmaisen vaihdon tai korjauksen takuuaikana. Pidätämme oikeuden vaihtaa uusia tuotteita tai muita vastaavia tuotteita. Emme ole vastuussa vahingoista (kuten liikenneonnettomuudesta), jotka eivät johdu itse tuotteistamme.

Kaikki vialliset tuotteet tulee lähettää meille tai valtuutettuun korjauskeskukseemme, mukana yksityiskohtainen kuvaus viasta ja alkuperäinen ostokuitti.
