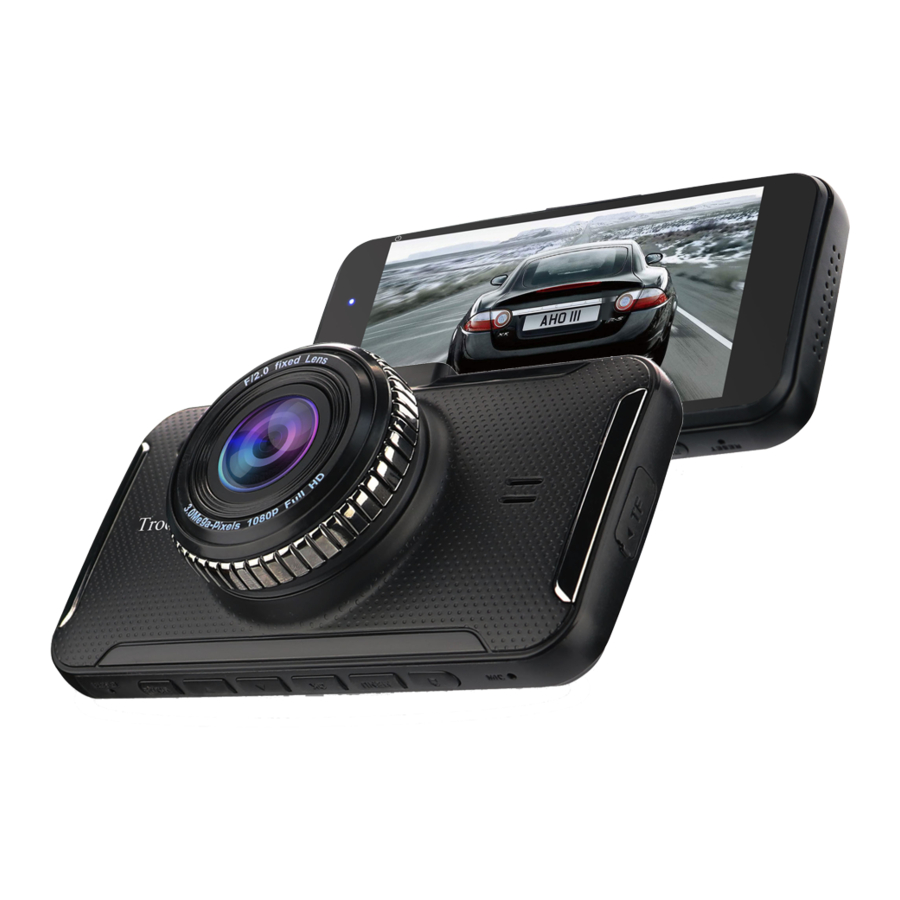

SUNWAYI 4M58 - Manuali i Kamerës së Bordit

Kamera e bordit nuk është menduar për t'u përdorur si një sistem kamerash vëzhgimi, sigurie ose "time-lapse".

PJESËT E PËRFSHIRA

KARAKTERISTIKA

• Vegël private me pamje ekskluzive dhe tërheqëse.
• "Full HD" 1080P për regjistrim video me definicion të lartë.
• Lente e madhe e kamerës (Diametri 1'') për video dhe foto HD.
• Kamera me kënd ultra të gjerë 170° siguron mbulim të shumëfishtë të korsive.
• Sensor imazhi me cilësi të lartë dhe dritë mbushëse për qartësi të jashtëzakonshme të videos natën.
• Ekran i madh IPS 4'' për shfaqje të qartë HD dhe sqarim.
• Regjistrim i dyfishtë nga përpara dhe prapa, kamera e pasme ndihmon në parkim dhe kthim.
• Funksioni WDR për qartësi të videos HD.
• Ndjesi graviteti, zbulim lëvizjeje, monitor parkimi, shenjë uji e targës.
• Adaptor makine 12-24V / 5V (1.5A) me kabllo karikimi.
• Punon me kartë Micro TF 32GB (max 128GB).
• Mbajtësja me vakum rrotullohet për pozicion optimal.
• Automatike ON/OFF pa duar (ndizet/fiket me automjetin).
• Regjistrim i pandërprerë në "loop", marrje fotosh, funksione riluajtjeje.
• Formati i skedarit video: MOV.

PARAMETRAT TEKNIKË

PËRCAKTIMI I BUTONAVE

INSTALIMI

1. Fikeni motorin e makinës;
2. Futeni kartën e duhur TF në folezën e kartës;

3. Instaloni dhe fiksoni DVR-në në xhamin e përparmë;

4. Lidheni telin e kuq të errët të kamerës me dritën e kthimit. Futja e karikuesit të makinës do të fillojë automatikisht regjistrimin, nëse ka kthim në çdo gjendje, imazhi i kthimit do të shfaqet në ekran. Pas kthimit, do të kthehet automatikisht në modalitetin e regjistrimit.

5. Futeni adaptorin me kabllon e karikimit në vrimën e çakmakut të makinës;
6. Futeni fundin USB të kabllos së karikimit në portën USB të DVR-së. Më pas drejtojeni dhe fshihni kabllon;
7. Rrotulloni lenten e kamerës për pozicion optimal;
8. Ndizeni motorin e makinës, formatoni kartën TF, më pas kontrolloni nëse instalimi i DVR-së është i saktë.

Nëse është e saktë, drita treguese e kamerës së bordit (DVR) do të funksionojë dhe do të hyjë automatikisht në regjistrim, drita treguese e regjistrimit do të fillojë.

MONTIMI

INSTALIMI I KAMERËS SË BORDIT

1. Futeni grepin e montimit me vakum në folezën e sipërme të 4M58 siç tregohet (A).
2. Zgjidhni një zonë të xhamit të përparmë direkt mbi panelin e instrumenteve (sigurohuni që të mos pengojë pamjen e drejtimit), më pas pastroni zonën tërësisht.
3. Me levën e vakumit në pozicionin e lëshuar (B) shtypni kupën e vakumit kundër xhamit të përparmë (C). Shtypni levën e vakumit drejt kupës së vakumit për të kyçur montimin në pozicion (D).
4. Për të rregulluar këndin e 4M58, lironi jakën në nyjen sferike, rregulloni këndin, më pas shtrëngoni përsëri në pozicionin e dëshiruar (E).

RREGULLIMI I KAMERËS

Kamera DVR regjistron në një drejtim. Për të regjistruar pamjen përpara automjetit, kamera duhet të jetë e drejtuar nga xhami i përparmë.

Opsionale: Për të regjistruar pamjen brenda automjetit, kamera duhet të jetë e drejtuar nga xhami i pasmë.
Ndonjëherë duhet të rregulloni drejtimin e lentës së kamerës për të shmangur shkëlqimin e drejtpërdrejtë të diellit.

MONTIMI I KAMERËS SË PASME

Së pari, duhet të bëni një vrimë në pjesën e pasme të makinës, të kaloni telin e kamerës së pasme përmes kësaj vrime, dhe më pas të lidhni telin e kuq në kamerën e pasme me kabllon e dritës së kthimit në makinë, dhe të lidhni telin e zi me DVR-në. Së fundi, përdorni vidhat e ofruara për të fiksuar kamerën e pasme në vend dhe rregulloni këndin (Ky hap mund të kërkojë ndihmën e një servisi lokal makinash)

FURNIZIMI ME ENERGJI I PAJISJES

Futeni Adaptorin e përfshirë në prizën e çakmakut të automjetit tuaj.
Lidheni adaptorin me 4M58.

Teli i kuq është i lidhur me polin pozitiv të kabllos së dritës së kthimit.
Teli i zi është i lidhur me polin negativ të kabllos së dritës së kthimit.

Duhet të bëni një vrimë në pjesën e pasme të makinës, (B) të kaloni telin e kamerës së pasme përmes kësaj vrime (A), dhe më pas të lidhni telin e kuq dhe telin e zi në kamerën e pasme me kabllon e dritës së kthimit në makinë, dhe të lidhni telin e zi me DVR-në. Së fundi, përdorni vidhat e ofruara për të fiksuar kamerën e pasme në vend dhe rregulloni këndin (B)
(Ky hap mund të kërkojë ndihmën e një servisi lokal makinash)

FUNKSIONI

Funksioni i Regjistrimit Automatik

Ndizni motorin e makinës, DVR do të fillojë dhe regjistrojë automatikisht. Drita e karikimit do të funksionojë dhe ikona e regjistrimit do të pulsojë në ekran. Kur fikni motorin e makinës, DVR do të ruajë skedarin video në kartën TF dhe do të fiket automatikisht pas fikjes së makinës, drita blu ndalon së pulsuari.

NJOFTIM: Duhet të zgjidhni kohën e regjistrimit në loop (1' 2' 3' 5' 10'), ju lutemi preferoni 1' ose 3', nuk duhet të zgjidhni OFF (fikur);

Funksioni i Regjistrimit Manual

Në modalitetin standby dhe formatimin e kartës TF brenda, shtypni shkurt (0.5s) tastin [OK] për të hyrë në regjistrim. Drita e karikimit do të funksionojë dhe ikona e regjistrimit do të pulsojë në ekran. Gjatë regjistrimit, shtypni shkurt tastin [OK] për të ndaluar.

Shkrepja e Fotografive

Në modalitetin e kamerës, shtypni shkurt tastin [OK] për 0.5s për të shkrepur një fotografi.

Sensori i Gravitetit

Sensori G i integruar mund të aktivizohet dhe të kyçë videon kryesore (nga 10 sekonda para aksidentit deri në 3 minuta pas aksidentit) nëse ndodh një përplasje.

Funksioni i kyçjes me një klikim

Pajisja ka funksionin e kyçjes me një klikim, ajo mund të kyçë skedarët e rezervuar që duhet të ruhen pa u ricikluar. Në modalitetin e regjistrimit, shtypni shkurt (0.5 Sekonda) [menu], regjistruesi do të kyçë imazhin në 10 sekondat e para dhe më pas 1/3/5 minuta.

Caktimi i Datës/Orës

Shtypni tastin [MENU] për të hyrë në caktimin e Datës / Orës, shtypni shkurt [UP] / [DOWN] për të vendosur të dhënat e sakta, shtypni tastin [OK] për të konfirmuar. Shtypni tastin [MODE] për të lëvizur shiritin e dritës në artikullin tjetër.

NJOFTIM: Për të marrë datën dhe orën e regjistrimit në mënyrë efektive për provë, ju lutemi caktoni kohën e saktë para se të përdorni pajisjen.

Riprodhimi i Skedarëve

Shtypni tastin [MODE] për të kaluar në modalitetin e riprodhimit në gjendjen e nisjes. Shtypni shkurt (0.5 Sekonda) "Up" (lart) / "Down" (poshtë) mund të gjeni skedarët. Shtypni shkurt (0.5 Sekonda) butonin "OK" (në rregull) për të luajtur.

Monitorimi i Parkimit

Nën funksionin e monitorimit të parkimit, në statusin e fikjes, nëse ka një lente të lehtë, regjistruesi video do të ndizet automatikisht. Ai do të regjistrojë për 20 sekonda dhe më pas do të fiket nëse është në gjendje të fikur (koha mund të caktohet në menunë e caktimit)

Zbulimi i Lëvizjes

Kur pajisja ndizet por në modalitetin standby, nëse Zbulimi i Lëvizjes është i ndezur dhe lenta ndjen një objekt në lëvizje, pajisja hyn në modalitetin e regjistrimit. Kur kamera nuk ndjen objektin në lëvizje për 5 sekonda, sistemi ndalon regjistrimin. Nëse keni nevojë të dilni nga modaliteti i Zbulimit të Lëvizjes, caktoni "off" (fikur) në [Menu].

Modaliteti DITË/NATË

Përdoruesi duhet të zgjedhë modalitetin ditë ose natë për performancë më të mirë. 4M58 DVR nuk mund të kalojë automatikisht midis ditës dhe natës. Shtypni gjatë (3 sekonda) butonin [MENU] ose zgjidhni menunë LIGHT SET (cakto dritën) për ta ndezur ose fikur.

Shkarkimi i Skedarit

Nëse lidhni kamerën e makinës me një kompjuter përmes një kablloje të dhënash USB, ekrani do të tregojë dy opsione (ruajtje masive / kamera pc) (mbani mend që duhet të futni një kartë memorie të formatuar (kartë TF). Atëherë kamera e makinës mund të përdoret si MEMORY (memorie) ose PC CAMERA (kamera pc) sipas zgjedhjes suaj.

Kamera e Pasme

Kamera e pasme është opsionale. Nëse me kamerën e pasme, kamera e makinës do të ketë regjistrim të dyfishtë (Para & Pasme). Përveç funksionit të regjistrimit të imazhit të pasmë, kamera e pasme mund të përdoret si sistem i pasmë për kthimin. Kamera e pasme është e lidhur me [AV IN].

Gjuhët

Anglisht / Kinezisht tradicionale / Kinezisht e thjeshtuar / Japonisht / Frëngjisht / Gjermanisht / Italisht / Portugalisht / Rusisht / Spanjisht / Tajlandisht

MENYJA E CAKTIMEVE

PËRCAKTIMI I MENYSË
Ndizni kamerën e makinës dhe ndaloni regjistrimin, shtypni tastin Menu për të hyrë në menunë e caktimit.
Shtypni tastin DOWN (poshtë) / UP (lart) për të zgjedhur ato opsione të përshtatshme, më në fund shtypni butonin OK (në rregull) për të konfirmuar funksionin. Kur të gjitha caktimet të jenë të plota, vazhdoni të shtypni tastin MENU (meny) për të dalë nga ndërfaqja e caktimit.

EKRANI KRYESOR

Të gjitha kamerat e makinës kanë caktimin default (parazgjedhur) të fabrikës. Përdoruesi mund të kontrollojë të gjitha funksionet.
Nëse ka nevojë për modifikim për preferencën e tij/saj, caktimi default (parazgjedhur) mund të modifikohet.
Ju lutemi referojuni "Përcaktimi i Butonit" & "Përcaktimi i Menysë" si më sipër.

1. Ikona e standby e regjistrimit, tregon modalitetin e regjistrimit;
   Pulsimi i kuq tregon se pajisja po regjistron.
   Ikona e kamerës, tregon modalitetin e fotografimit;
   Ikona e riprodhimit, tregon modalitetin e riprodhimit.
2. 01:32:30 Fonti i kuq tregon kohën aktuale të segmentit të kohës së imazhit;
   01:32:30 Fondi i verdhë tregon kohën e mbetur të regjistrimit të kartës TF; Pas futjes së kartës së memories, në modalitetin standby, ajo do të tregojë kohën e mbetur të regjistrimit në font të verdhë.
3. Ikona e kohës së segmentit të regjistrimit në loop, duke treguar se ka 3 minuta për kohën e regjistrimit.
4. Tregoni rezolucionin aktual të zgjedhur është 1080FHD; D1 do të thotë lidhja e një kamere të pasme për regjistrim të dyfishtë.
5. Fotografia e vogël në atë të madhe do të thotë se ka një kamerë të pasme të lidhur për regjistrim të dyfishtë.

6. Ikona e zbulimit të lëvizjes, kur shfaqet në të djathtë të ekranit, tregon se lëvizja është aktivizuar.
7. Ikona e nivelit të baterisë: tregon nivelin aktual të baterisë.
8. Ikona e kartës Micro SD: tregon kartën Micro SD në vendin e kartës.
9. Ikona e gjerë-dinamike, kur ikona shfaqet në ekran, tregon se funksioni është aktivizuar. Ne ju këshillojmë ta hapni gjithmonë këtë ikonë.
10. Regjistrimi Audio;
    Regjistrimi i heshtur.
11. Funksioni i ujëzimit të targës përdoret dhe numri aktual i targës së makinës është .
12. Ikona e kohës, tregon kohën aktuale standarde; ju lutemi caktoni fillimisht para se ta përdorni.
13. Ekrani i datës, tregon të dhënat aktuale standarde, ju lutemi caktoni fillimisht para se ta përdorni;
14. Ikona e Monitorimit të Parkimit: tregon se funksioni i rojes së parkimit është aktivizuar;
15. Ikona e hapur e dritës së mbushjes.
16. Ikona e kyçjes do të thotë që skedari aktual video është i kyçur.

Shënim:
Nëse nuk është instaluar asnjë kartë TF në DVR, ekrani kryesor do t'ju njoftojë se nuk është instaluar një kartë memorie.
Nëse një kartë SD e përdorur më parë është formatuar, të gjitha të dhënat e mëparshme do të fshihen.

Ju lutemi mos e hiqni ose futni një kartë memorie në gjendje boot, për të shmangur dëmtimin e kartës së memories.

FAQ

Nëse hasni probleme gjatë funksionimit normal, ju lutemi referojuni zgjidhjeve të mëposhtme.

Nuk mund të regjistroj ose të bëj foto

Zgjidhje: Ju lutemi kontrolloni nëse karta TF ka hapësirë të mjaftueshme, nëse është e kyçur ose jo, ose karta mund të jetë e dëmtuar.

Ndalet automatikisht gjatë regjistrimit

Zgjidhje: Për shkak se skedari video HD është i madh, ju lutemi përdorni kartën TF me shpejtësi të lartë të pajtueshme me SDHC. Ju lutemi përdorni kartë TF me shpejtësi të lartë C10 ose më lart.

Shfaqet mesazhi "Gabim në skedar" kur luani imazhe dhe video

Zgjidhje: Ka ndodhur një gabim gjatë ruajtjes së të dhënave në kartën TF, duke rezultuar në një skedar të paplotë. Ju lutemi përdorni funksionin "format" (formato) të kamerës për të riformatuar kartën TF.

Imazhi është i turbullt

Zgjidhje: Ju lutemi kontrolloni nëse lentja ka papastërti ose gjurmë gishtash. Përpara se të bëni fotografi, fshijeni lentën me letër për lente.

Ndërhyrje horizontale me shirita në imazh

Zgjidhje: Kjo ndodh për shkak të vendosjes së gabuar të "frekuencës së burimit të dritës", në varësi të frekuencës lokale të furnizimit me energji, vendoseni në "50Hz" ose "60Hz".

Bllokim i pajisjes

1. Rivendosni pajisjen me një objekt të mprehtë (si një kapëse letrash, kunja, etj...) duke e futur në vrimën RESET.
2. Kjo situatë ndodh kryesisht kur ka mbrojtje nga rryma e tepërt e pajisjes. Pra, duhet të shmangni lënien e pajisjes në një makinë të parkuar në ekspozimin e diellit për një kohë të gjatë.
3. Riformatoni kartën TF në pajisje.

Video e paqartë

1. Ju lutemi përdorni një tampon pëlhure lente të zhytur në alkool ose vaj pastrimi, për të pastruar lentën. Mundohuni të shmangni prekjen e lentës dhe ju lutemi mbajeni xhamin e makinës të pastër.
2. Kontrolloni lentën në pajisje nëse filmi mbrojtës është hequr.

Foto të paqarta

Fiksoni pajisjen në mbajtësen e kupës së thithjes, fotografimi me kamerë mund të arrijë rezultatet më të mira. Por vetë pajisja nuk është një aparat fotografik dixhital profesional. Përdorimi i tij kryesor është regjistrimi i videos.

GARANCIA

Garancia është 1 vit duke filluar nga data e blerjes (nuk përfshin pjesët periodike të konsumueshme). Nëse produkti dështon gjatë funksionimit normal, ne do të ofrojmë zëvendësim ose riparim falas gjatë periudhës së garancisë. Ne rezervojmë të drejtën të ndryshojmë produkte të reja ose produkte të tjera ekuivalente. Ne nuk do të jemi përgjegjës për dëmtimet (si p.sh. aksidente trafiku) që nuk shkaktohen nga vetë produktet tona.

Të gjitha produktet e dëmtuara duhet të na dërgohen neve ose qendrës sonë të autorizuar të riparimit, të bashkangjitura me një përshkrim të detajuar të defektit dhe të tregojnë faturën origjinale të blerjes.
