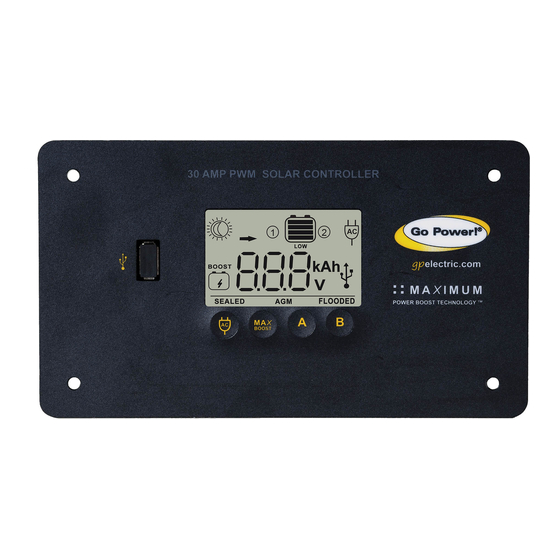

Go Power GP-PWM-30-UL aurinkosäätimen käyttöohje

Sisältö

1 Asennuksen yleiskatsaus
2 TÄRKEITÄ TURVALLISUUSOHJEITA
3 Tarvittavat työkalut ja materiaalit
4 Sijainnin valinta
5 Asennusohjeet
6 Kytkentäkaavio
- 6.1 Vain yhden akun lataaminen
- 6.2 Kahden akun lataaminen
7 Käyttöohjeet
8 Näytön symbolit
9 Invertterin ohjaus (päälle/pois)
10 USB-lataus
11 Usein kysytyt kysymykset (UKK)
12 Ongelmien vianmääritys
13 Rajoitettu takuu
- 13.1 Korjaus- ja palautustiedot
14 Viitteet
15 Lataa käyttöohje
16 Muilla kielillä

Asennuksen yleiskatsaus

Johdanto

Aurinkosäädin (tai lataussäädin / regulaattori) on olennainen osa aurinkosähköjärjestelmääsi. Säädin ylläpitää akun käyttöikää suojaamalla sitä ylilataukselta. Kun akku on saavuttanut 100 % lataustilan, säädin estää ylilatauksen rajoittamalla aurinkopaneelistasi akkuihin virtaavaa virtaa.

GP-PWM-30-UL käyttää pulssinleveysmodulaatio (PWM)-tekniikkaa ja ainutlaatuista nelivaiheista latausjärjestelmää, joka sisältää valinnaisen tasausasetuksen akkupankkisi lataamiseen ja suojaamiseen. GP-PWM30-UL:ssä on LCD-digitaalinäyttö, joka näyttää aurinkopaneelin latausvirran, järjestelmän akun jännitteen ja akun varaustilan. GP-PWM-30-UL:ssä on myös Maximum Power Boost Technology™ manuaalista bulk- ja absorptiolatausta varten missä tahansa latausjakson vaiheessa.

Järjestelmän jännite ja virta

GP-PWM-30-UL on tarkoitettu käytettäväksi 12 VDC:n järjestelmäjännitteellä, ja sen nimellisarvo on enintään 37,5 A:n jatkuva DC-tulovirta ja 35 VDC:n tulojännite.

National Electric Code (NEC) -standardin artiklojen 690.7 ja 690.8 mukaan PV-moduulin tyyppikilven arvot on kerrottava vaadituilla arvoilla (yleensä 1,25 sekä jännitteelle että virralle), jotta saadaan moduulista saatava todellinen jännite ja jatkuva virta.

NEC-tekijöitä soveltaen suurin sallittu tyyppikilven PV-paneelin nimellisvirta Isc on 30 A (30 A x 1,25 = 37,5 A) ja suurin jännite, Voc on 28 VDC (28 VDC x 1,25 = 35 VDC).

Kaikkien PV-paneeleihin kytkettyjen laitteiden jännite- ja virta-arvojen on kyettävä hyväksymään kentälle asennettujen PV-paneelien jännite- ja virratasot.

Akun tyyppi

GP-PWM-30-UL soveltuu käytettäväksi lyijyakkujen kanssa (tuuletettu, GEL tai AGM-tyyppi).

Pienjännitteen katkaisutoiminto (USB-portti)

Akun ylipurkautumisen estämiseksi tämä toiminto sammuttaa automaattisesti USB-lähtöportin, kun akun 1 jännite on alle 11,0 VDC. Heti kun akun 1 jännite saavuttaa 12,8 VDC:n, USB-lähtöportti kytketään uudelleen päälle.

Sääntelytiedot

Tekniset tiedot

Kuvaus	Arvo		Mitat (K x L x S): 108 x 190 x 35 mm 4,25 x 7,48 x 1,38 tuumaa Paino: 300 g / 10,6 oz Suurin johdinpaksuus: #4 AWG Takuu: 5 vuotta PWM-lataus 3 akun latausprofiilia 4-vaiheinen lataus Kuukausittainen tasausvaihtoehto Näyttää latausvirran, akun jännitteen ja akun varaustilan Suojattu käänteispolariteetilta Lämpötilakompensoitu RoHS-yhteensopiva, ympäristöturvallinen Hyväksyy jopa 495 wattia aurinkosähköä 12 voltilla Maximum Power Boost Technology
Malli	GP-PWM-30-UL
Nimellinen järjestelmäjännite	12 VDC
Latauslähtöjännitteen alue akku 1	9,0 – 14,9 VDC
Latauslähtöjännitteen alue akku 2	9,0 – 14,9 VDC
Suurin latausvirta akku 1	37,5 A
Suurin latausvirta akku 2	37,5 A
Suurin DC-tulojännite	35,0 VDC
DC-tulojännitteen alue	9,0 – 35,0 VDC
Suurin DC-tulokäyttövirta	37,5 A
Suurin DC-oikosulkuvirta	37,5
Suurin sarjasulake tai katkaisija aurinko/akku 1/akku 2	50 A
Käyttökulutus (näytön taustavalo päällä)	15 mA
Käyttökulutus (näytön taustavalo pois päältä)	6 mA
Tuetut akutyypit	Tuuletettu ja suljettu (GEL, AGM jne.) lyijyakku
Bulk/absorptiojännite (suljettu/geeli, AGM, tulva)	14,1/14,4/14,4 V (25 °C / 77 °F), 30 min / päivä tai 2 tuntia, jos akun jännite < 12,3 V
Kelluntajännite	13,7 V (25 °C / 77 °F)
Tasausjännite	14,9 V (25 °C / 77 °F), 2 tuntia / 28 päivää tai jos akun jännite < 12,1 V
Lämpötilakompensointi	24 mV/ºC / 13 mV/ºF
USB-laturi	5 V, 800 mA
Pienjännitteen katkaisu (USB)	11,0 VDC Kytkeytyy uudelleen, kun akku saavuttaa 12,8 V
Käyttölämpötila	40 - 60 °C / - 40 - 140 °F
Näytön käyttölämpötila	10 - 55 °C / 14 - 131 °F
Latausvirran alentaminen (säätimen sisäisen lämpötilan perusteella)	Sisäinen lämpötila	Suurin latauslähtövirta
	<80 °C/176 °F	37,5 A
	80 °C/176 °F	22,5 A
	81 °C/177,8 °F	15 A
	82 °C/179,6 °F	7,5 A
	>82 °C/179,6 °F	0 A
Kosteus	99 % N.C.
Suojaus	Akun käänteispolariteetti, aurinkopaneelin käänteispolariteetti, ylilämpötila, PV-oikosulku, ylivirta

TÄRKEITÄ TURVALLISUUSOHJEITA

SÄILYTÄ NÄMÄ OHJEET
TÄMÄ KÄYTTÖOHJE SISÄLTÄÄ TÄRKEITÄ MALLIA GP-PWM-30-UL KOSKEVIA OHJEITA, JOITA ON NOUDATETTAVA GP-PWM-30-UL:N ASENNUKSEN JA KUNNOSSAPIDON AIKANA.

	Irrota kaikki virtalähteet	Sähkö voi olla erittäin vaarallista. Asennuksen saa suorittaa vain valtuutettu sähköasentaja tai pätevä henkilöstö.
	Akun ja johdotuksen turvallisuus	Noudata kaikkia akun valmistajan turvaohjeita, kun käsittelet akkuja tai työskentelet niiden lähellä. Latauksen aikana akut tuottavat vetykaasua, joka on erittäin räjähdysherkkää.
	Johdotusliitännät	Varmista, että kaikki liitännät ovat tiukkoja ja turvallisia. Löysät liitännät voivat aiheuttaa kipinöitä ja lämpöä. Muista tarkistaa liitännät viikon kuluttua asennuksesta varmistaaksesi, että ne ovat edelleen tiukkoja.
	Työskentele turvallisesti	Käytä suojalaseja ja asianmukaista vaatetusta asennuksen aikana. Noudata äärimmäistä varovaisuutta työskennellessäsi sähkön kanssa ja käsitellessäsi akkuja tai työskennellessäsi niiden lähellä.
	Noudata oikeaa polariteettia	Akun 1 liittimien käänteinen polariteetti saa säätimen antamaan varoitusäänen. Akun 2 liittimien käänteinen liitäntä ei aiheuta hälytystä. Säädin ei kuitenkaan lataa tai näytä akun 2 tietoja LCD-näytöllä. Säädin ei toimi, ellei akun 1 liittimiä ole kytketty akkuun oikealla polariteetilla. Tämän vian korjaamatta jättäminen voi vahingoittaa säädintä.
	Älä ylitä GP-PWM-30-UL:n suurimpia virta-arvoja	Aurinkosähköjärjestelmän suurin virta on yhdensuuntaisesti kytkettyjen PV-moduulien nimellisoikosulkuvirtojen (Isc) summa kerrottuna 1,25:llä. Tuloksena oleva järjestelmävirta ei saa ylittää 37,5 A. Jos aurinkosähköjärjestelmäsi ylittää tämän arvon, ota yhteyttä jälleenmyyjääsi sopivan säätimen vaihtoehdon löytämiseksi.
	Älä ylitä GP-PWM-30-UL:n suurimpia jännitearvoja	Paneelin suurin jännite on sarjaan kytkettyjen moduulien PV-moduulin nimellisen avoimen piirin jännitteen summa kerrottuna 1,25:llä (tai NEC 690.7:n arvosta, joka on annettu taulukossa 690.7 A). Tuloksena oleva jännite ei saa ylittää 35 V. Jos aurinkosähköjärjestelmäsi ylittää tämän arvon, ota yhteyttä jälleenmyyjääsi sopivan säätimen vaihtoehdon löytämiseksi.

Tarvittavat työkalut ja materiaalit

Litteäpäinen ruuvimeisseli (johdinliittimiä varten)
Phillips-ruuvimeisseli (kiinnitysruuveja varten)

Jos GP-PWM-30-UL-säädin on ostettu Go Power! RV Solar Power Kit -sarjan mukana, UV-säteilyä kestävä johdin sisältyy toimitukseen. Katso Go Power! RV Solar Power Kit -sarjan asennusohjeet sarjan mukana toimitetusta asennusoppaasta.

Sijainnin valinta

GP-PWM-30-UL on suunniteltu asennettavaksi tasaisesti seinää vasten, pois tieltä, mutta helposti näkyville.
GP-PWM-30-UL:n tulisi olla:

Asennettu mahdollisimman lähelle akkua 1
Asennettu pystysuoralle pinnalle yksikön jäähdytyksen optimoimiseksi
Sisätiloissa, suojassa säältä

Matkailuautossa yleisin säätimen sijainti on jääkaapin yläpuolella. Johdin aurinkopaneelista tulee yleisimmin matkailuautoon katolla olevan jääkaapin tuuletusaukon kautta tai käyttämällä Go Power! -kaapelin sisääntulolevyä (myydään erikseen), jonka avulla asentajat voivat vetää johtoja katon minkä tahansa osan läpi. PV-liitäntöjen tulee kytkeytyä suoraan säätimen. Positiivisten ja negatiivisten akkuliitäntöjen on kytkeydyttävä suoraan säätimestä akkuihin. Positiivisen tai negatiivisen jakokiskon käyttö on sallittua säätimen ja akun välillä, kunhan se on oikean kokoinen, sähköisesti turvallinen ja riittävä johdinkoko säilytetään.

Asennusohjeet

Valmistele asennusta varten. Käytä mukana toimitettua mallia merkitäksesi neljä kiinnitysreikää ja leikkausviiva säätimen uppoasennusta varten.

Viimeistele aurinkomoduulien asennus. Jos tämä GP-PWM-30-UL on ostettu osana Go Power! Solar Power Kit -sarjaa, noudata mukana toimitettua asennusopasta. Muussa tapauksessa noudata valmistajan ohjeita aurinkomoduulien asennusta ja johdotusta varten.

	Älä ylitä GP-PWM-30-UL:n suurimpia virta-arvoja	Aurinkosähköjärjestelmän suurin virta on yhdensuuntaisesti kytkettyjen PV-moduulien nimellisoikosulkuvirtojen (Isc) summa kerrottuna 1,25:llä. Tuloksena oleva järjestelmävirta ei saa ylittää 37,5 A. Jos aurinkosähköjärjestelmäsi ylittää tämän arvon, ota yhteyttä jälleenmyyjääsi sopivan säätimen vaihtoehdon löytämiseksi.
	Älä ylitä GP-PWM-30-UL:n suurimpia jännitearvoja	Paneelin suurin jännite on sarjaan kytkettyjen moduulien PV-moduulin nimellisen avoimen piirin jännitteen summa kerrottuna 1,25:llä (tai NEC 690.7:n arvosta, joka on annettu taulukossa 690.7 A). Tuloksena oleva jännite ei saa ylittää 35 V. Jos aurinkosähköjärjestelmäsi ylittää tämän arvon, ota yhteyttä jälleenmyyjääsi sopivan säätimen vaihtoehdon löytämiseksi.

Valitse johdintyyppi ja -paksuus. Jos tämä GP-PWM-30-UL on ostettu osana Go Power! Solar Power Kit -sarjaa, sopiva johdintyyppi, -paksuus ja -pituus sisältyy toimitukseen. Jatka kohtaan 6, "Käyttöohjeet". Jos GP-PWM-30-UL on ostettu erikseen, noudata tässä annettuja ohjeita.
Johdintyypiksi suositellaan säikeistä kupari-UV-säteilyä kestävää johdinta. Johdinväsymys ja löysän liitännän todennäköisyys ovat huomattavasti pienemmät säikeisessä johtimessa verrattuna kiinteään johtimeen. Johdinpaksuuden tulisi kestää nimellisvirta ja minimoida jännitehäviö.
Johdon kuorintamitta
GP-PWM-30-UL:n takaosasta löydät kuorintamittakaavion, jonka avulla voit kuoria johtimet oikeaan pituuteen. Aseta johdin kuorintamitan koveraan uraan, kunnes se kohtaa kuorintamitan uran takaosan. Merkitse johdon pituus kuorintamitan uran takaosasta säätimen reunaan kynällä tai sormella ja kuori kaikki säätimen liitettävät johdot tähän pituuteen.

Suositeltu pienin johdinpaksuus
(Kaapelin pituus enintään 25 jalkaa aurinkopaneelista akkupankkiin)

Johdintyyppi Johdon koko min (AWG) Johdon koko max (AWG)

Vain kupari 90 °C AWG 10 AWG 4

Tunnista akun ja aurinkomoduulin kaapelin polariteetti (positiivinen ja negatiivinen). Käytä värillisiä johtoja tai merkitse johdon päät tunnisteilla. Vaikka GP-PWM-30-UL on suojattu, käänteinen polariteettikontakti voi vahingoittaa laitetta.
GP-PWM-30-UL:n johdotus. Kytke GP-PWM-30-UL:n johdot kohdan 6 johdotuskaavion mukaisesti. Vedä johdot aurinkopaneelista ja akuista GP-PWM-30-UL:n sijaintiin. Pidä aurinkopaneeli peitettynä läpinäkymättömällä materiaalilla, kunnes kaikki johdotus on valmis.

Kaiken johdotuksen on oltava National Electrical Code -standardin ANSI/NFPA 70 mukainen.
Kytke ensin akun johdotus säätimen ja kytke sitten akun johdotus akkuun.
Kiristä kaikki liittimien ruuvit seuraavasti:

Säikeinen kupari 90 °C -johdin

Johdon koko AWG Nimellinen vääntömomentti (tuumaa-lbs)

10 20

8 25

6 35

4 35

Kun akkuvirta on kytketty, säätimen pitäisi käynnistyä ja näyttää tietoja. Kytke aurinkojohdotus säätimen ja poista läpinäkymätön materiaali aurinkopaneelista. Negatiivinen aurinkopaneeli ja akun johdotus on kytkettävä suoraan säätimen asianmukaista toimintaa varten. Älä kytke negatiivista aurinkopaneelia tai negatiivista akun säätimen johdotusta ajoneuvon runkoon.
GP-PWM-30-UL:n asennus. Asenna GP-PWM-30-UL seinään mukana toimitetuilla neljällä kiinnitysruuvilla.

Sinun on asetettava akun tyyppi GP-PWM-30-UL:ssä ennen kuin aloitat säätimen käytön. Oletusarvoinen akkuasetus on AGM-akuille.
Onnittelut, GP-PWM-30-UL:n pitäisi nyt olla toiminnassa. Jos akkuvirta on alhainen ja aurinkopaneeli tuottaa virtaa, akun pitäisi alkaa latautua.
Kiristä uudelleen: 30 päivän käytön jälkeen kiristä kaikki liittimien ruuvit uudelleen varmistaaksesi, että johdot on kiinnitetty kunnolla säätimen

Tämän laitteen mukana ei toimiteta GFDI-laitetta. Tätä lataussäädintä on käytettävä ulkoisen GFDI-laitteen kanssa National Electric Code -standardin artiklan 690 mukaisesti asennuspaikkaa varten.

Kytkentäkaavio

GP-PWM-30-UL:n maksimiarvo 37,5 A perustuu aurinkomoduulien tyyppikilven 30 ampeerin kokonaisvirran oikosulkuvirran (Isc) arvoon. National Electric Code määrittää PV-laitteiden/järjestelmän nimellisarvon olevan 125 % PV-moduulien nimellisarvojen maksimi-Isc:stä (1,25 kertaa 30 = 37,5 A). Esim. Kolme rinnakkain kytkettyä moduulia, joiden Isc on 7 ampeeria, vastaa kokonais-Isc-syöttöä 21 ampeeria. Kun valitset PV-moduuleja käytettäväksi GP-PWM-30-UL:n kanssa, älä ylitä tyyppikilven kokonais-Isc-virtaa 30 A. Aurinkomoduulit ilmoittavat Isc-ampeerit teknisten tietojen tyyppikilvessä.

Vain yhden akun lataaminen

Käytä seuraavaa kytkentäkaaviota, jos käytät GP-PWM-30-UL:ää vain yhden akun lataamiseen. Liitä akku aurinkosäätimen akku 1 -liittimiin.

Huomautus: Käytettävän sulakkeen tai katkaisijan ei tulisi olla suurempi kuin 50 ampeeria

Säädin ei toimi, ellei akku ole kytkettynä akku 1 -liittimiin

Kun aurinkosähköpaneeli (aurinko) on alttiina valolle, se syöttää tasajännitettä tähän laitteeseen

Kahden akun lataaminen

Käytä seuraavaa kytkentäkaaviota, jos käytät GP-PWM-30-UL:ää kahden erillisen akkukennon lataamiseen. Liitä akkukennosto 1 akku 1 -liittimiin ja akkukennosto 2 akku 2 -liittimiin aurinkosäätimen takana.

Varmista, että ensisijainen/pysyvä akku (kotikennosto) on kytketty akku 1 -liittimiin. Liitä toissijainen akku vain akku 2 -liittimiin. Pysyvä akku (akku 1) saa ensin täyden virran. Kun akku 1 on täyteen ladattu, koko virta on käytettävissä akun 2 lataamiseen.

Säädin ei toimi, ellei akku ole kytkettynä akku 1 -liittimiin.

Huomautus: Käytettävien sulakkeiden tai katkaisijoiden ei tulisi olla suurempia kuin 50 ampeeria.

Kun aurinkosähköpaneeli (aurinko) on alttiina valolle, se syöttää tasajännitettä tähän laitteeseen

Käyttöohjeet

Virran kytkeminen

Kun GP-PWM-30-UL on kytketty akkuun, säädin siirtyy virran kytkemistilaan (Power Up).
Näytettävät kuvakkeet: Kaikki numeerisen näytön segmentit; Taustavalo vilkkuu

Akun jännitteestä riippuen, kun GP-PWM-30-UL:n virta kytketään (Power Up), säädin voi tehdä Boost-latauksen tai siirtyä nopeasti Float-lataukseen. Valittu latausprofiili alkaa seuraavana päivänä virran kytkemisen (Power Up) jälkeen (katso lisätietoja latausprofiilikaaviosta).

Akun tyypin ja latausprofiilin asettaminen

Akun 1 asettaminen
Aseta akun 1 tyyppi pitämällä B-painiketta painettuna 3 sekuntia. Kun näytössä näkyy vilkkuva numero 1, vapauta B-painike.

Valitse seuraavaksi akun 1 latausprofiili painamalla B-painiketta vaihtaaksesi profiilivaihtoehtojen välillä: Suljettu/geeli (Sealed/Gel), AGM tai Tulva (Flooded). Vahvista akkuprofiili pitämällä A-painiketta painettuna 3 sekuntia.

Akun 2 asettaminen
Jos sinulla on toinen akku kytkettynä, säädin kehottaa sinua välittömästi asettamaan akun 2 tyypin vilkkuvalla numerolla 2.

Jos säätimessä ei ole toista akkua kytkettynä tai jos toinen akku on kytkettynä väärällä napaisuudella, säädin ei kehota sinua valitsemaan akun 2 tyyppiä, eikä LCD-näytössä näytetä tilatietoja.

Valitse akun 2 latausprofiili painamalla B-painiketta vaihtaaksesi profiilivaihtoehtojen välillä: Suljettu/geeli (Sealed/Gel), AGM tai Tulva (Flooded). Vahvista akkuprofiili pitämällä A-painiketta painettuna 3 sekuntia.

Pysyväismuisti: Kaikki GP-PWM-30-UL:ssä tehdyt asetukset tallennetaan, vaikka virta olisi katkaistu säätimestä. Katso lisätietoja kustakin profiilista alla olevasta akun latausprofiilikaaviosta.

Akun latausprofiilikaavio

Akun tyyppi	SULJETTU/GEELI (SEALED/GEL)	AGM	TULVA (FLOODED)
Float-lataus @ 25°C:	13,7 VDC (+/- 0,1 V)
Bulk/Absorption-lataus @ 25°C: Asetettu 30 minuuttiin joka aamu. Käytetään 2 tuntia, jos akun jännite laskee alle 12,3 voltin.	14,1 VDC (+/- 0,1V)	14,4 VDC (+/- 0,1V)	14,4 VDC (+/- 0,1V)
Tasauslataus (Equalization Charge) @ 25°C: Käytetään 2 tuntia joka 28. päivä ja jos akun jännite laskee alle 12,1 voltin.	Ei käytössä (N/A)	Ei käytössä (N/A)	14,9 VDC (+/-0,1V)
Jos latausjaksoa ei voida suorittaa loppuun yhtenä päivänä, se jatkuu seuraavana päivänä. Termit SULJETTU/GEELI (SEALED/GEL), AGM ja TULVA (FLOODED) ovat yleisiä akun nimityksiä. Valitse latausprofiili, joka toimii parhaiten akkuvalmistajan suositusten mukaisesti.

Automaattinen tasaus: GP-PWM-30-UL:ssä on automaattinen tasausominaisuus, joka lataa ja kunnostaa akut kerran kuukaudessa korkeammalla jännitteellä varmistaakseen, että kaikki ylimääräinen sulfaatio poistetaan.

Tämä ominaisuus on käytettävissä vain, kun Tulva-akut (Flooded batteries) on valittu.

Maximum Power Boost Technology™

Maximum Power Boost Technology™ (MPBT) antaa sinun ohittaa aurinkosäätimen normaalin latausalgoritmin. MPBT on suunniteltu käytettäväksi ennen päivän loppua, jos tiedät tarvitsevasi monia kuormia yön yli. Tätä ominaisuutta voidaan käyttää myös, kun olet juuri asentanut aurinkosäätimen, jotta akut voidaan ladata tehostuslatauksella jopa 14,4 VDC:hen (Tulva (Flooded) ja AGM) (14,1 VDC Suljetulle/geelille (Sealed/Gel)) heti.

Aktivoi pitämällä MAX BOOST -painiketta painettuna 3 sekuntia. Niin kauan kuin täyttä auringonvaloa on saatavilla, akun jännitettä nostetaan (14,4 VDC:hen Tulva (Flooded) ja AGM -akuille ja 14,1 VDC:hen SULJETULLE/GEELILLE (SEALED/GEL)) 30 minuutin ajan akun varaustilasta riippumatta.
Näytettävät kuvakkeet: BOOST; Akun symboli

Vanhemmissa säätimissä BOOST-tekstikuvake pysyy päällä, kunnes säädin voi ylläpitää Boost-latausjännitettä 30 minuuttia kumulatiivisesti. Uudemmissa säätimissä BOOST-tekstikuvake näkyy vain, kun säädin ylläpitää Boost-latausjännitettä.

Älä käytä Maximum Power Boost -toimintoa useammin kuin kahdesti päivässä, koska se voi vahingoittaa akkuja kaasunmuodostuksen vuoksi.

Jos auringonvalo ei riitä tai sitä ei ole saatavilla, Max Power Boostin suorittaminen voi kestää paljon kauemmin kuin 30 minuuttia painikkeen painamisesta. Max Power Boostia ja BOOST-kuvaketta ei voi sammuttaa painamalla Max BOOST -painiketta.

Säätimen näyttötietojen tarkastelu

GP-PWM-30-UL:ssä on kaksi tilaa näyttötietojen tarkasteluun, manuaalinen ja automaattinen vieritys. Voit vaihtaa tilojen välillä pitämällä A-painiketta painettuna 3 sekuntia.

Tila 1: Näyttötietojen manuaalinen vieritys
Akun 1 tilan arvot
Vaihda akun 1 ja 2 jännitteen, PV-latausvirran ja akun varaustilan (SOC) välillä painamalla B-painiketta. Paina B-painiketta näyttääksesi akun 1 jännitteen.
Näytettävät kuvakkeet: Akun SOC, Jännitesymboli (V), Symboli 1

Paina B-painiketta näyttääksesi akun 1 PV-latausvirran. GP-PWM30-UL alkaa rajoittaa virtaa, kun akku 1 saavuttaa täyden latauksen. Virta, jota ei käytetä akkuun 1, käytetään akun 2 lataamiseen.
Näytettävät kuvakkeet: Nuoli, Ampeerisymboli (A), Akun SOC, Symboli 1

Akun varaustila näytetään prosentteina.
Näytettävät kuvakkeet: Akun SOC, Prosenttisymboli (%), Symboli 1
Arvo 100 % näytetään vasta Boost- tai Tasauslatauksen (Equalize charge) valmistuttua.

Akun 2 tilan arvot
Paina B-painiketta näyttääksesi akun 2 jännitteen.
Näytettävät kuvakkeet: Akun SOC, Jännitesymboli (V), Symboli 2
Tämä näytetään vain, jos kaksi akkukennostoa on kytkettynä ja akkukennosto 2 on kytkettynä oikealla napaisuudella.

Paina B-painiketta näyttääksesi akun 2 PV-latausvirran. GP-PWM30-UL alkaa rajoittaa virtaa, kun akku 2 saavuttaa täyden latauksen.
Näytettävät kuvakkeet: Nuoli, Ampeerisymboli, Akun SOC, Symboli 2

Akun varaustila näytetään prosentteina.
Näytettävät kuvakkeet: Akun SOC, Prosenttisymboli (%), Symboli 2

Tila 2: Näyttötietojen automaattinen muuttaminen
Voit valita automaattisen tilan pitämällä A-painiketta painettuna 3 sekuntia.
Näyttö näyttää samat tiedot kuin tilassa 1, mutta muuttaa näyttöä automaattisesti 8 sekunnin välein seuraavien tietojen välillä:
Akku 1: Jännite; PV-latausvirta; Akun varaustila (SOC)
Akku 2: Jännite; PV-latausvirta; Akun varaustila (SOC)
Jos akkua 2 ei ole kytkettynä, säädin muuttaa vain akun 1 tietoja.

Virheet

Ylijännite
Jos GP-PWM-30-UL havaitsee akkukennostossa 1 ylijännitteen (15,5 VDC), säädin lopettaa toiminnan ja näyttö alkaa vilkkua kaikkien kuvakkeiden kanssa. Säädin jatkaa toimintaa, kun jännite laskee normaalille tasolle <15,5 VDC.
Näytettävät kuvakkeet: Kaikki symbolit

Säädin ei näytä ylijännitettä akussa 2.

Alhainen jännite
Alhainen akku 1: Jos akkukennoston 1 SOC saavuttaa 0 %, akun SOC-symboli näyttää tekstin "LOW" (matala) sen alla. Säädin jatkaa toimintaa tässä tilassa ja lopettaa toiminnan vasta, kun akun 1 jännite laskee alle 9,0 VDC:n.

Alhainen akku 2: Jos kaksi akkukennostoa on kytkettynä ja akkukennoston 2 SOC saavuttaa 0 %, akun SOC-symboli näyttää tekstin "LOW" (matala) sen alla. Säädin jatkaa toimintaa tässä tilassa ja lopettaa toiminnan vasta, kun akun 1 jännite laskee alle 9,0 VDC:n (tämä johtuu siitä, että GP-PWM-30-UL saa virtansa akusta 1).

Näytettävät kuvakkeet: Akun SOC-symboli, LOW (matala), Symboli 1 tai 2

Akun 1 väärä napaisuus
Jos GP-PWM-30-UL havaitsee väärän napaisuuden akussa 1, säädin lopettaa toiminnan, piippaa jatkuvasti ja näyttää POL-tekstin. Säädin jatkaa toimintaa, kun virhe on korjattu.
Näytettävät kuvakkeet: POL

Näytön symbolit

Symboli	Ilmaisee:
Akku 1
	Päiväsaika: PV-latausvirta
	Yöaika
	Akun jännite
	Akun varaustila
SEALED	Sealed/Gel (suljettu/geeliakku)
AGM	AGM
FLOODED	Flooded (avoin akku)
Akku 2
	Päiväsaika: PV-latausvirta
	Yöaika
	Akun jännite
	Akun varaustila
SEALED	Sealed/Gel (suljettu/geeliakku)
AGM	AGM
FLOODED	Flooded (avoin akku)
Muut symbolit
	USB-laturi päällä (Kun USB-laturi on pois päältä, symbolia ei näytetä)
	Invertteri päällä (Voidaan käyttää vain, kun invertteri on kiinteästi kytketty. Katso kohta 9.0. Kun invertteri on pois päältä, symbolia ei näytetä)
BOOST	Max Power Boost aktivoitu, Boost-lataus epätäydellinen
LOW	Akun 1 / 2 jännite on alle 11,0 VDC
Koko näyttö alkaa vilkkua	Akun 1 jännite > 15,5 VDC
Ei symbolia	Akun 2 jännite >15,5 VDC
POL	Akun 1 napaisuus väärin
Akun varaustila
Symboli	Akun jännite
	Näkyy vain täyden Boost- tai Equalization-jakson jälkeen
	>= 12.6 VDC
	>= 11.8 -12.6 VDC
	> 11.0 -11.8 VDC
	<= 11.0 VDC
100%	Näkyy vain täyden Boost- tai Equalization-jakson jälkeen
90%	>= 12.8 VDC
	 < 12.8 VDC 90% ja > 11.0 VDC
0%	<= 11.0 VDC

Invertterin ohjaus (päälle/pois)

Seuraavat Go Power!® -invertterit voidaan kytkeä päälle/pois GP-PWM-30-UL:n kautta, kun käytetään modulaarista 6p4c RJ11 -tyyppistä liitintä (sisältyy valinnaiseen Go Power!® -invertterin kaukosäätimeen):

GP-ISW700-12
GP-ISW1000-12
GP-SW1000-12
GP-HS1500-12
GP-ISW1500-12
GP-ISW2000-12
GP-SW2000-12
GP-SW3000-12

*GP-SW1500-invertteri ei ole yhteensopiva.

Liitä ensin invertteri suoraan akkuun (noudata invertterin mukana toimitettuja asennusohjeita). Liitä sitten modulaarinen kaapeli (löytyy invertterin kaukosäädinlaatikosta) invertterin kauko-ohjainliittimeen ja GPPWM-30-UL:n kauko-ohjainliittimeen (merkitty AC Plug symbol (AC-pistokesymboli)). Vaihda invertterin kytkin asentoon 2 (Remote controlled (kauko-ohjattu)).

Nyt voit kytkeä liitetyn invertterin päälle tai pois päältä pitämällä AC Symbol Button (AC-symbolipainiketta) painettuna 3 sekunnin ajan. Invertteri on käytössä, kun AC plug symbol (AC-pistokesymboli) näkyy näytössä, ja pois päältä, kun se katoaa.

USB-lataus

GP-PWM-30-UL tarjoaa tavallisen USB-liittimen 5,0 VDC:n toimittamiseen pienille mobiililaitteille, kuten matkapuhelimille, tableteille ja pienille musiikkisoittimille. Tämä latausportti pystyy syöttämään jopa 800 mA virtaa. Irrota USB-liittimen kumisuojus päästäksesi liittimeen.
USB-latausportti on aina aktiivinen, kun USB symbol (USB-symboli) näkyy näytössä. Akku 1, joka on kytketty akun 1 liittimiin, syöttää virran USB-laturille. Ohjain poistaa USB-laturin käytöstä automaattisesti, jos akun 1 jännite laskee alle 11,0 VDC:n. Jos PV-paneelista/ryhmästä on riittävästi virtaa akun 1 lataamiseen yli 12,8 VDC:hen, USB-liitin otetaan uudelleen käyttöön.

Älä kytke latauslaitetta mihinkään muualle! USB-negatiivinen kosketin on kytketty akun negatiiviseen napaan.

Usein kysytyt kysymykset (UKK)

Ennen kuin epäillään järjestelmän ongelmaa, lue tämä osio. On olemassa lukuisia tapahtumia, jotka saattavat näyttää ongelmilta, mutta ovat itse asiassa täysin normaaleja. Käy osoitteessa gpelectric.com saadaksesi uusimmat UKK:t.

Vaikuttaa siltä, että avoimet akkuni menettävät vettä ajan myötä.
Avoimiin akkuihin on ehkä lisättävä tislattua vettä säännöllisesti latauksen aikana tapahtuvan nestehäviön korvaamiseksi. Liiallinen veden menetys lyhyen ajan kuluessa viittaa ylilatauksen tai vanhenevien akkujen mahdollisuuteen.

Latauksen aikana avoimet akkuni päästävät kaasua.
Latauksen aikana akussa syntyy vetykaasua. Kaasukuplat sekoittavat akkunestettä, jolloin se voi vastaanottaa täydemmän varaustilan.

Varmista, että akut ovat hyvin ilmastoidussa tilassa.

Volttimittarini näyttää eri lukeman kuin GP-PWM-30-UL-näyttö
GP-PWM-30-UL-näytön mittariarvo on likimääräinen lukema, joka on tarkoitettu vain ilmaisutarkoituksiin. Läsnä on likimääräinen 0,1 VDC:n luontainen virhe, joka voi korostua verrattaessa lukemiin toisesta volttimittarista.
GP-PWM-30-UL-näytössä näkyvän akun jännitteen ja akun navoissa mitatun akun jännitteen välillä voi olla pieni ero. Kun vianmääritystä tehdään volttimittarilla, tarkista sekä akun jännite GP-PWM-30-UL-ohjaimen liittimissä että akun jännite akun navoissa. Jos havaitaan yli 0,5 VDC:n ero, tämä osoittaa suurta jännitehäviötä, jonka mahdollisesti aiheuttavat löysät liitännät, pitkät johdinvedot, pieni johdinpaksuus, viallinen johdotus, viallinen volttimittari tai kaikki edellä mainitut. Katso suositeltu pienin johdinpaksuus -taulukko kohdasta Osa 5 johdotusehdotuksia varten ja tarkista kaikki liitännät.
Edistyneille käyttäjille:
GP-PWM-30-UL tekee jännitemittauskorjauksia akun liittimissä havaitsemansa vastuksen perusteella. Johtimien vastuksen lisäksi akuilla on myös sisäinen vastus kemiallisten ominaisuuksien vuoksi. Ohjain ei voi erottaa näitä kahta vastuksen lähdettä. Se kompensoi jopa 250 mV näytetyssä arvossa.

Mikä aiheuttaa varoitussignaalin ja milloin varoitukset laukaistaan?

Liitäntä	Varoitus	Huomautuksia	LCD
Akun 1 napaisuus väärin	"POL" LCD-näytössä ja jatkuva äänimerkki
Akun 2 napaisuus väärin	Akun 2 tilanäyttö ei näy	Akku 1 on kytkettävä oikealla napaisuudella, jotta yksikkö saa virtaa
PV-napaisuus väärin	"POL" LCD-näytössä ja jatkuva äänimerkki
PV-oikosulku		Yksikkö näyttää kuun symbolin, kun PV on kytketty ja kirkkaassa auringonvalossa	*PV:llä on oltava myös kirkas auringonvalo

Miksi akun SOC-% ei koskaan saavuta 100%:a?
100%:n arvo näkyy vasta, kun 2 tunnin Boost- tai Equalize-lataus on suoritettu. Latausjännitettä on ylläpidettävä pitkään, jotta akun energiapankin energia voidaan palauttaa sen nimelliskapasiteettiin.
Jos latausjännitettä ei voida ylläpitää jatkuvasti, Boost- tai Equalize-latauksen suorittamiseen kuluva todellinen aika voi kestää paljon kauemmin kuin 2 tuntia, jopa yli 1 päivän.
Jos kuormat kuluttavat enemmän virtaa kuin aurinkopaneelit voivat syöttää, akun energiapankkia ei voida ladata 100%:iin.

Ongelmien vianmääritys

Kuinka lukea tätä osiota
Ongelmien vianmääritys on jaettu kolmeen alaosioon, jotka on ryhmitelty avainkomponentteihin liittyvien oireiden mukaan. Diagnoosin kannalta merkityksettömät komponentit on merkitty "Ei sovellettavissa" (N/A). Joissakin luetelluissa toimenpiteissä voidaan tarvita yleismittaria tai volttimittaria.
On välttämätöntä, että kaikkia Varoitus-osiossa mainittuja ja Asennus-osiossa esitettyjä sähköisiä varotoimia noudatetaan. Vaikka vaikuttaa siltä, että järjestelmä ei toimi, sitä on käsiteltävä täysin toimivana järjestelmänä, joka tuottaa elävää virtaa.

Näytön ongelmat

Näytön lukema: Tyhjä
Kellonaika: Päivä/Yö
Mahdolliset syyt:
Akun tai sulakkeen liitäntä ja/tai aurinkopaneelin liitäntä (vain päivällä) tai akun tai sulakkeen liitäntä (vain yöllä).
Kuinka selvittää:

Tarkista jännite ohjaimen akun liittimissä volttimittarilla ja vertaa akun liittimien jännitelukemaan.
Jos ohjaimen akun liittimissä ei ole jännitelukemaa, ongelma voi olla sulake tai akun ja ohjaimen välinen johdotus. Jos akun jännite on alle 6 volttia, ohjain ei toimi.
Aurinkopaneelin osalta toista vaiheet 1 ja 2 korvaten kaikki akun liittimet aurinkopaneelin liittimillä.

Näytön lukema: Yöaika
Kellonaika: Päivä
Mahdolliset syyt:
Paneelin päällä on jotain; PV-paneeli on liian likainen syöttääkseen riittävän korkean jännitteen akun lataamiseen; PV-paneeli ei ole kytketty.
Korjaus:
Tarkista paneeli ja varmista, ettei se ole peitetty. Puhdista paneeli, jos se on likainen. Tarkista, että PV-kaapelit on kytketty ohjaimeen.

Jänniteongelmat

Jännitelukema: Epätarkka
Kellonaika: Päivä/Yö
Mahdollinen syy:
Liiallinen jännitehäviö akuista ohjaimeen löysien liitäntöjen, pienen johdinpaksuuden tai molempien vuoksi.
Kuinka selvittää:

Tarkista jännite ohjaimen akun liittimissä volttimittarilla ja vertaa akun liittimien jännitelukemaan.
Jos jännite-ero on yli 0,5 VDC, jännitehäviö on liiallinen.

Korjaus:
Tarkista kaikki liitännät ohjaimesta akkuun, mukaan lukien oikean johdin napaisuuden tarkistaminen. Tarkista, että kaikki liitännät ovat puhtaita, tiukkoja ja turvallisia. Lyhennä etäisyyttä ohjaimesta akkuun tai hanki suurempi johdinpaksuus. On myös mahdollista kaksinkertaistaa olemassa oleva johdinpaksuus (eli kaksi johdinvetoa) suuremman johdinpaksuuden simuloimiseksi.

Virtaongelmat

Virranlukema: 0 A
Kellonaika: Päivä, kirkas aurinkoinen sää
Mahdollinen syy:
Virtaa rajoitetaan alle 1 ampeeriin normaalin toiminnan mukaisesti tai aurinkopaneelin ja ohjaimen välinen liitäntä on huono.
Kuinka selvittää:

Varaustilan (SOC) näyttö on lähellä 100%:a ja aurinko- ja akkukuvake ovat läsnä nuolella välissä.
Kun aurinkopaneeli on auringonvalossa, tarkista jännite ohjaimen aurinkopaneelin liittimissä volttimittarilla.
Jos ohjaimen aurinkopaneelin liittimissä ei ole lukemaa, ongelma on jossain aurinkopaneelista ohjaimeen kulkevassa johdotuksessa.

Korjaus:

Pidä MAX BOOST -painiketta painettuna noin 3 sekunnin ajan aktivoidaksesi Maximum Power Boostin. Tämän avulla ohjain voi ladata akut 14,4 +/- 0,1 VDC:hen (14,4 +/- 0,1 VDC Sealed/Gel (suljettu/geeliakku)) kaikella aurinkopaneelin tuottamalla virralla.
Tarkista kaikki liitännät ohjaimesta paneeliin, mukaan lukien oikean johdin napaisuuden tarkistaminen. Tarkista, että kaikki liitännät ovat puhtaita, tiukkoja ja turvallisia. Jatka alla olevilla ratkaisuilla saadaksesi lisäapua alhaisiin virranlukemiin.

Virranlukema: Odotettua vähemmän
Kellonaika: Päivä, kirkas aurinkoinen sää
Mahdolliset syyt:

Virtaa rajoitetaan alle 1 ampeeriin normaalin toiminnan mukaisesti.
Väärä sarja-/rinnakkaiskokoonpano ja/tai johdotusliitännät ja/tai johdinpaksuus.
Likainen tai varjostettu moduuli tai auringon puute.
Rikki mennyt diodi aurinkomoduulissa, kun kaksi tai useampi moduuli on kytketty rinnakkain.
Akku on täynnä.

Kuinka selvittää:

Akun varaustilan näyttö on lähellä 100%:a ja aurinko- ja akkukuvake ovat läsnä nuolella välissä.
Tarkista, että moduulit ja akut on määritetty oikein. Tarkista kaikki johdotusliitännät.
Moduulit näyttävät likaisilta, yläpuolella oleva esine varjostaa moduuleja tai on pilvinen päivä, jolloin varjoa ei voida heittää.

Vältä kaikkea varjostusta, olipa se kuinka pientä tahansa. Niin pieni esine kuin luudanvarsi, jota pidetään aurinkomoduulin poikki, voi aiheuttaa tehon vähenemisen. Pilviset päivät voivat myös leikata moduulin tehon.
Irrota yksi tai molemmat paneelin johdot ohjaimesta. Ota jännitelukema positiivisen ja negatiivisen paneelin johdon välillä. Yhden 12 voltin moduulin avoimen piirin jännitteen tulisi olla 17 ja 23 VDC välillä. Jos sinulla on useampi kuin yksi aurinkomoduuli, sinun on suoritettava tämä testi kunkin moduulin kytkentärasian positiivisten ja negatiivisten napojen välillä joko positiivisten tai negatiivisten johtojen ollessa irti liittimestä.
