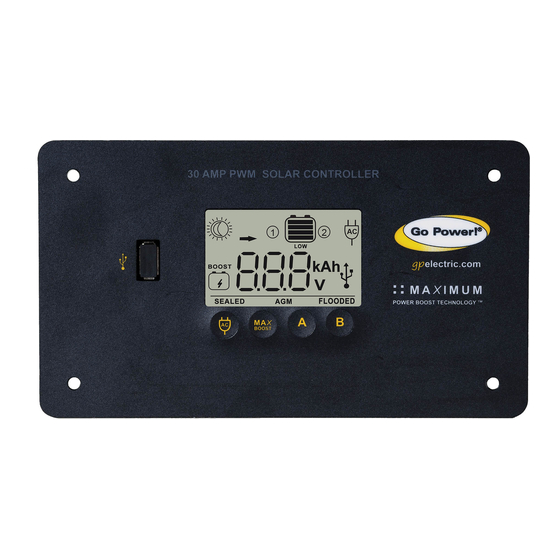

Go Power GP-PWM-30-UL күн контроллерінің нұсқаулығы

Орнатуға шолу

Кіріспе

Күн контроллері (немесе Зарядтау контроллері / Реттегіш) сіздің фотоэлектрлік күн жүйеңіздің маңызды компоненті болып табылады. Контроллер батареяны шамадан тыс зарядтаудан қорғау арқылы оның қызмет ету мерзімін ұзартады. Батареяңыз 100% зарядталған кезде, контроллер күн батареясынан батареяларға түсетін токты шектеу арқылы шамадан тыс зарядтауды болдырмайды.

GP-PWM-30-UL батарея блогын зарядтау және қорғау үшін Pulse Width Modulation (PWM) (Импульстік енділікті модуляциялау (ИЕМ)) технологиясын және қосымша теңестіру параметрін қамтитын бірегей төрт сатылы зарядтау жүйесін пайдаланады. GP-PWM30-UL күн батареясының зарядтау тогын, жүйелік батарея кернеуін және батареяның зарядталу күйін көрсететін СКД сандық дисплейімен жабдықталған. GP-PWM-30-UL сонымен қатар зарядтау циклінің кез келген сатысында қолмен жаппай және сіңіру зарядтау үшін Maximum Power Boost Technology™ (Максималды қуатты арттыру технологиясы) мүмкіндігіне ие.

Жүйелік кернеу және ток

GP-PWM-30-UL 12 VDC жүйелік кернеуде пайдалануға арналған және 37,5А максималды тұрақты ток кіріс тогына және 35VDC кіріс кернеуіне есептелген.

Ұлттық электр кодексінің (NEC) 690.7 және 690.8 баптарына сәйкес, PV модульдік тақтайшасының көрсеткіштерін модульден қол жетімді нақты кернеу мен тұрақты токты алу үшін қажетті мәндерге (әдетте кернеу мен ток үшін 1,25) көбейту керек.

NEC факторларын қолдана отырып, рұқсат етілген максималды PV панелінің Isc номиналды мәні 30А (30А x 1,25 = 37,5А), ал максималды кернеу, Voc 28VDC (28VDC x 1,25 = 35VDC) құрайды.

PV панельдеріне қосылған барлық жабдықтың кернеу және ток көрсеткіштері далада орнатылған PV панельдерінен қол жетімді кернеу мен ток деңгейлерін қабылдай алуы керек.

Батарея түрі

GP-PWM-30-UL қорғасын қышқылды аккумуляторлармен (желдетілетін, GEL немесе AGM түрі) пайдалануға жарамды.

Төмен кернеуді ажырату функциясы (USB порты)

Батареяның шамадан тыс разрядын болдырмау үшін бұл функция 1-батареяның кернеуі 11,0 VDC-ден төмен болғанда USB шығыс портын автоматты түрде өшіреді. 1-батареяның кернеуі 12,8 VDC-ге жеткен бойда USB шығыс порты қайтадан қосылады.

Нормативтік ақпарат

Техникалық сипаттамалар

Сипаттамасы	Мәні		Өлшемдері (Биіктігі x Ені x Тереңдігі): 108 x 190 x 35 мм 4,25 x 7,48 x 1,38 дюйм Салмағы: 300г / 10,6 унция Сымның максималды калибрі: #4 AWG Кепілдік: 5 жыл PWM зарядтау 3 Батареяны зарядтау профилі 4 сатылы зарядтау Ай сайынғы теңестіру опциясы Зарядтау тогын, батарея кернеуін және батареяның зарядталу күйін көрсетеді Кері полярлықтан қорғалған Температуралық өтеу RoHS стандартына сәйкес, экологиялық қауіпсіз 12 вольт кезінде 495 ваттқа дейін күн қуатын қабылдайды Максималды қуатты арттыру технологиясы
Моделі	GP-PWM-30-UL
Номиналды жүйелік кернеу	12 VDC
1-батареяның зарядтау шығыс кернеуінің диапазоны	9.0 – 14.9 VDC
2-батареяның зарядтау шығыс кернеуінің диапазоны	9.0 – 14.9 VDC
1-батареяның максималды зарядтау тогы	37.5A
2-батареяның максималды зарядтау тогы	37.5A
Тұрақты токтың максималды кіріс кернеуі	35.0 VDC
Тұрақты токтың кіріс кернеуінің диапазоны	9.0 – 35.0 VDC
Тұрақты токтың максималды кіріс жұмыс тогы	37.5 A
Тұрақты токтың максималды қысқа тұйықталу тогы	37.5
Күн/1-батарея/2-батарея үшін максималды тізбекті сақтандырғыш немесе автоматты ажыратқыш	50 A
Жұмыс тұтынымы (Дисплейдің артқы жарығы қосулы)	15mA
Жұмыс тұтынымы (Дисплейдің артқы жарығы өшірулі)	6mA
Қолдау көрсетілетін батарея түрлері	Желдетілетін және герметикалық (GEL, AGM және т.б.) қорғасын қышқылды
Жаппай/сіңіру кернеуі (Герметикалық/Гель, AGM, Су басқан)	14.1/14.4/14.4V (25°C / 77°F), 30мин / Күн немесе батарея кернеуі < 12.3V болса, 2сағ
Қалқыма кернеу	13.7V (25°C / 77°F)
Теңестіру кернеуі	14.9V (25°C / 77°F), 2сағ / 28 Күн немесе батарея кернеуі < 12.1V болса
Температуралық өтеу	24mV/ºC / 13mV/ºF
USB зарядтағыш	5V, 800mA
Төмен кернеуді ажырату (USB)	11.0 VDC Батарея 12.8V-қа жеткеннен кейін қайта қосылады
Жұмыс температурасы	40-тан 60°C / - 40-тан 140°F
Дисплейдің жұмыс температурасы	10-нан 55°C / 14-тен 131°F
Зарядтау тогының төмендеуі (Контроллердің ішкі температурасына негізделген)	Ішкі температура	Зарядтаудың максималды шығыс тогы
	<80°C/176°F	37.5A
	80°C/176°F	22.5A
	81°C/177.8°F	15A
	82°C/179.6°F	7.5A
	>82°C/179.6°F	0A
Ылғалдылық	99% N.C.
Қорғау	Батареяның кері полярлығы, Күн батареясының кері полярлығы, Шамадан тыс температура, PV қысқа тұйықталуы, Шамадан тыс ток

МАҢЫЗДЫ ҚАУІПСІЗДІК НҰСҚАУЛАРЫ

ОСЫ НҰСҚАУЛАРДЫ САҚТАҢЫЗ
БҰЛ НҰСҚАУЛЫҚТА GP-PWM-30-UL МОДЕЛІ ҮШІН МАҢЫЗДЫ НҰСҚАУЛАР БАР, ОЛАР GP-PWM-30-UL ОРНАТУ ЖӘНЕ ҚЫЗМЕТ КӨРСЕТУ КЕЗІНДЕ САҚТАЛУЫ КЕРЕК.

	Барлық қуат көздерін ажыратыңыз	Электр тогы өте қауіпті болуы мүмкін. Орнатуды тек лицензиясы бар электрик немесе білікті персонал орындауы керек.
	Батарея және сымдардың қауіпсіздігі	Батареяларды өңдеу немесе олардың жанында жұмыс істеу кезінде батарея өндірушісінің барлық қауіпсіздік шараларын сақтаңыз. Зарядтау кезінде батареялар өте жарылғыш сутегі газын шығарады.
	Сымдардың қосылымдары	Барлық қосылымдардың тығыз және қауіпсіз екеніне көз жеткізіңіз. Бос қосылымдар ұшқын мен жылу шығаруы мүмкін. Олардың әлі де тығыз екеніне көз жеткізу үшін орнатқаннан кейін бір аптадан соң қосылымдарды тексеріңіз.
	Қауіпсіз жұмыс істеңіз	Орнату кезінде қорғаныш көзілдірігін және тиісті киім киіңіз. Электр тогымен жұмыс істегенде және батареяларды өңдегенде және олардың жанында жұмыс істегенде өте сақ болыңыз.
	Дұрыс полярлықты сақтаңыз	1-батарея терминалдарының кері полярлығы контроллердің ескерту дыбысын шығаруына әкеледі. 2-батарея терминалдарының кері қосылуы дабыл тудырмайды. Алайда, контроллер СКД-да 2-батарея үшін ақпаратты зарядтамайды немесе көрсетпейді. Контроллер 1-батарея терминалдары дұрыс полярлықпен батареяға қосылмаса, жұмыс істемейді. Бұл қатені түзетпеу контроллерге зақым келтіруі мүмкін.
	GP-PWM- 30-UL максималды ток көрсеткіштерінен асырмаңыз	Күн жүйесінің максималды тогы параллель қосылған PV модульдің қысқа тұйықталу токтарының (Isc) қосындысы болып табылады, ол 1,25-ке көбейтіледі. Алынған жүйелік ток 37,5А-дан аспауы керек. Егер сіздің күн жүйеңіз бұл мәннен асып кетсе, қолайлы контроллер нұсқасы үшін дилеріңізге хабарласыңыз.
	GP-PWM- 30-UL максималды кернеу көрсеткіштерінен асырмаңыз	Массивтің максималды кернеуі тізбектей қосылған модульдердің PV модульдік ашық тізбекті кернеуінің қосындысы болып табылады, ол 1,25-ке көбейтіледі (немесе 690.7 Кестесінде берілген NEC 690.7 мәні бойынша). Алынған кернеу 35V-дан аспауы керек. Егер сіздің күн жүйеңіз бұл мәннен асып кетсе, қолайлы контроллер нұсқасы үшін дилеріңізге хабарласыңыз.

Қажетті құралдар мен материалдар

• Жалпақ бұрағыш (сым терминалдары үшін)
• Philips бұрағышы (бекіту бұрандалары үшін)

Егер GP-PWM-30-UL контроллері Go Power! RV күн қуаты жинағымен бірге сатып алынса, онда ультракүлгін сәулелерге төзімді сым кіреді. Go Power! RV күн қуаты жинағын орнатуға қатысты нұсқаулар үшін жинақпен бірге берілген орнату нұсқаулығын қараңыз.

Орынды таңдау

GP-PWM-30-UL қабырғаға тегіс орнатылатындай, жолдан тыс, бірақ оңай көрінетіндей етіп жасалған.
GP-PWM-30-UL келесідей болуы керек:

• 1-батареяға мүмкіндігінше жақын орнатылуы керек
• Құрылғының салқындатылуын оңтайландыру үшін тік бетке орнатылуы керек
• Үй ішінде, ауа райынан қорғалған

RV-де контроллердің ең көп таралған орны тоңазытқыштың үстінде. Күн батареясынан келетін сым көбінесе шатырдағы тоңазытқыш саңылауы арқылы немесе Go Power! Кабельді енгізу тақтасын (бөлек сатылады) пайдалану арқылы RV-ге кіреді, бұл орнатушыларға сымдарды шатырдың кез келген бөлігі арқылы өткізуге мүмкіндік береді. PV қосылымдары тікелей контроллерге қосылуы керек. Оң және теріс батарея қосылымдары контроллерден тікелей батареяларға қосылуы керек. Контроллер мен батарея арасында оң немесе теріс тарату шинасын пайдалануға рұқсат етіледі, егер ол дұрыс өлшемделген, электрлік қауіпсіз және сымның жеткілікті өлшемі сақталған болса.

Орнату нұсқаулары

1. Орнатуға дайындық. Контроллеріңізді тегіс орнату үшін берілген шаблондарды пайдаланып, төрт орнату тесігін және кесу сызығын белгілеңіз.
2. Күн модульдерін орнатуды аяқтаңыз. Егер бұл GP-PWM-30-UL Go Power! күн қуаты жинағының бөлігі ретінде сатып алынса, берілген орнату нұсқаулығын орындаңыз. Әйтпесе, күн модулін орнату және сымдарды қосу бойынша өндірушінің нұсқауларын орындаңыз.

   	GP-PWM- 30-UL максималды ток көрсеткіштерінен асырмаңыз	Күн жүйесінің максималды тогы параллель қосылған PV модульдің қысқа тұйықталу токтарының (Isc) қосындысы болып табылады, ол 1,25-ке көбейтіледі. Алынған жүйелік ток 37,5А-дан аспауы керек. Егер сіздің күн жүйеңіз бұл мәннен асып кетсе, қолайлы контроллер нұсқасы үшін дилеріңізге хабарласыңыз.
   	GP-PWM- 30-UL максималды кернеу көрсеткіштерінен асырмаңыз	Массивтің максималды кернеуі тізбектей қосылған модульдердің PV модульдік ашық тізбекті кернеуінің қосындысы болып табылады, ол 1,25-ке көбейтіледі (немесе 690.7 Кестесінде берілген NEC 690.7 мәні бойынша). Алынған кернеу 35V-дан аспауы керек. Егер сіздің күн жүйеңіз бұл мәннен асып кетсе, қолайлы контроллер нұсқасы үшін дилеріңізге хабарласыңыз.

3. Сым түрі мен калибрін таңдаңыз. Егер бұл GP-PWM-30-UL Go Power! күн қуаты жинағының бөлігі ретінде сатып алынса, тиісті сым түрі, калибрі және ұзындығы беріледі. "Пайдалану нұсқаулары" 6-бөлімге өтіңіз. Егер GP-PWM-30-UL бөлек сатып алынса, мұнда берілген нұсқауларды орындаңыз.
   Сым түрі ретінде мыс шашыратқыш ультракүлгін сәулелерге төзімді сым ұсынылады. Сымның шаршауы және бос қосылымның ықтималдығы қатты сыммен салыстырғанда шашыратқыш сымда айтарлықтай төмендейді. Сымның калибрі номиналды токты ұстап тұруы, сондай-ақ кернеудің төмендеуін азайтуы керек.
   Сымды тазалау калибрі
   GPPWM-30-UL артқы жағында сымдарыңызды дұрыс ұзындыққа дейін тазалауға көмектесетін тазалау калибрінің диаграммасын табасыз. Сымды тазалау калибрінің ойыс ұясына сым тазалау калибрі ұясының артқы жағына жеткенше салыңыз. Сымның ұзындығын сым тазалау калибрі ұясының артқы жағынан контроллердің шетіне дейін қаламмен немесе саусағыңызбен белгілеңіз және контроллерге қосылатын барлық сымдарды осы ұзындыққа дейін тазалаңыз.

   Ұсынылатын сымның минималды калибрі
   (Кабельдің ұзындығы күн батареясынан батарея блогына дейін макс. 25 фут)

   Сым түрі	Сымның минималды өлшемі (AWG)	Сымның максималды өлшемі (AWG)
   Тек мыс 90°C	AWG 10	AWG 4


   Батарея мен күн модулі үшін пайдаланылатын кабельдегі полярлықты (оң және теріс) анықтаңыз. Түрлі түсті сымдарды пайдаланыңыз немесе сым ұштарын тегтермен белгілеңіз. GP-PWM-30-UL қорғалған болса да, кері полярлық контактісі құрылғыға зақым келтіруі мүмкін.
   GP-PWM-30-UL сымдарын қосу. GP-PWM-30-UL сымдарын 6-бөлімдегі сымдардың схемасына сәйкес қосыңыз. Күн батареясынан және батареялардан GP-PWM-30-UL орналасқан жерге сымдарды жүргізіңіз. Барлық сымдар қосылып біткенше күн батареясын мөлдір емес материалмен жабыңыз.

   Барлық сымдар Ұлттық электр кодексіне, ANSI/NFPA 70 сәйкес болуы керек.
4. Батарея сымдарын алдымен контроллерге, содан кейін батарея сымдарын батареяға қосыңыз.
5. Барлық терминал бұрандаларын келесіге сәйкес бұраңыз:

   Шашыратқыш мыс 90°C сымы
   Сымның өлшемі AWG	Номиналды бұрау моменті (дюйм-фунт)
   10	20
   8	25
   6	35
   4	35

   Батарея қуаты қосылған кезде контроллер қосылып, ақпаратты көрсетуі керек. Күн сымдарын контроллерге қосыңыз және күн батареясынан мөлдір емес материалды алып тастаңыз. Күн батареясының теріс және батарея сымдары дұрыс жұмыс істеуі үшін тікелей контроллерге қосылуы керек. Күн батареясының теріс немесе батарея контроллерінің теріс сымдарын көліктің шассиіне қоспаңыз.
6. GP-PWM-30-UL орнату. GP-PWM-30-UL қабырғаға төрт бекіту бұрандасын пайдаланып орнатыңыз.

   Контроллерді пайдалануды бастамас бұрын GP-PWM-30-UL батарея түрін орнатуыңыз керек. Әдепкі батарея параметрі AGM батареяларына арналған.
   Құттықтаймыз, сіздің GP-PWM-30-UL қазір жұмыс істеуі керек. Егер батарея қуаты төмен болса және күн батареясы қуат өндіріп жатса, сіздің батареяңыз зарядтала бастауы керек.
7. Қайта бұрау: 30 күн жұмыс істегеннен кейін сымдардың контроллерге дұрыс бекітілгеніне көз жеткізу үшін барлық терминал бұрандаларын қайта бұраңыз

   Бұл құрылғы GFDI құрылғысымен қамтамасыз етілмеген. Бұл зарядтау контроллері Ұлттық электр кодексінің 690-бабында орнату орны үшін талап етілетін сыртқы GFDI құрылғысымен бірге пайдаланылуы керек.

Схемалық қосылым

GP-PWM-30-UL максималды 37.5A көрсеткіші күн модульдерінің зауыттық тақтайшасындағы жалпы максималды қысқа тұйықталу тогының (Isc) 30 амперлік көрсеткішіне негізделген. National Electric Code (Ұлттық электр кодексі) фотоэлектрлік жабдықтың/жүйенің көрсеткішін фотоэлектрлік модульдің көрсеткіштерінен алынған максималды Isc-нің 125%-ы ретінде көрсетеді (1.25 көбейтілген 30 = 37.5A). Мысалы, әрқайсысының Isc 7 ампер болатын үш модуль параллель қосылғанда, жалпы Isc кірісі 21 амперге тең болады. GP-PWM-30-UL құрылғысымен пайдалану үшін фотоэлектрлік модульдерді таңдағанда, зауыттық тақтайшадағы жалпы Isc тогы 30A-дан аспауы керек. Күн модульдері өздерінің техникалық сипаттамаларының зауыттық тақтайшасында Isc амперін көрсетеді.

Тек бір аккумуляторды зарядтау

Егер сіз тек бір аккумуляторды зарядтау үшін GP-PWM-30-UL құрылғысын пайдалансаңыз, келесі схемалық қосылымды пайдаланыңыз. Аккумуляторыңызды күн контроллеріндегі аккумулятор 1 терминалдарына қосыңыз.

Ескертпе: Пайдаланылатын сақтандырғыш немесе ажыратқыш 50 амперден үлкен болмауы керек

Контроллер аккумулятор 1 терминалдарына аккумулятор қосылмаса жұмыс істемейді

Фотоэлектрлік (күн) батареясы жарыққа түскенде, ол осы жабдыққа тұрақты ток кернеуін береді

Екі аккумуляторды зарядтау

Егер сіз екі бөлек аккумуляторлық батареяны зарядтау үшін GP-PWM-30-UL құрылғысын пайдалансаңыз, келесі схемалық қосылымды пайдаланыңыз. Аккумуляторлық батарея 1-ді күн контроллерінің артқы жағындағы аккумулятор 1 терминалдарына және аккумуляторлық батарея 2-ні аккумулятор 2 терминалдарына қосыңыз.

Негізгі/тұрақты аккумуляторыңыздың (үй батареясы) аккумулятор 1 терминалдарына қосылғанына көз жеткізіңіз. Қосалқы аккумуляторыңызды тек аккумулятор 2 терминалдарына қосыңыз. Сіздің тұрақты аккумуляторыңыз (аккумулятор 1) алдымен толық токты алады. Аккумулятор 1 толық зарядталғаннан кейін, толық ток аккумулятор 2-ні зарядтау үшін қолжетімді болады.

Контроллер аккумулятор 1 терминалдарына аккумулятор қосылмаса жұмыс істемейді.

Ескертпе: Пайдаланылатын сақтандырғыштар немесе ажыратқыштар 50 амперден үлкен болмауы керек.

Фотоэлектрлік (күн) батареясы жарыққа түскенде, ол осы жабдыққа тұрақты ток кернеуін береді

Пайдалану нұсқаулары

Қосу (Power Up)

GP-PWM-30-UL аккумуляторға қосылғанда, контроллер Қосу (Power Up) режиміне өтеді.
Көрсетілетін белгішелер: Сандық дисплейдің барлық сегменттері; Артқы жарық жыпылықтайды

GP-PWM-30-UL Қосу (Power Up) кезіндегі аккумулятор кернеуіне байланысты, контроллер Boost Charge (Күшейтілген зарядтау) режимін орындауы немесе жылдам Float Charge (Қалқымалы зарядтау) режиміне өтуі мүмкін. Таңдалған Зарядтау профилі Қосу (Power Up) оқиғасынан кейін келесі күні басталады (қосымша мәліметтер алу үшін Зарядтау профилінің кестесін қараңыз).

Аккумулятор түрін және зарядтау профилін орнату

Аккумулятор 1-ді орнату
Аккумулятор 1 үшін аккумулятор түрін орнату үшін B түймесін 3 секунд басып тұрыңыз. Дисплейде жыпылықтаған 1 саны көрсетілгенде, B түймесін босатыңыз.

Содан кейін, профиль опциялары арқылы ауысу үшін B түймесін басу арқылы Аккумулятор 1-дің зарядтау профилін таңдаңыз: Герметикалық/Гельді, AGM немесе Су басқан. Аккумулятор профилін растау үшін A түймесін 3 секунд басып тұрыңыз.

Аккумулятор 2-ні орнату
Егер сізде екінші аккумулятор қосылған болса, контроллер сізден бірден жыпылықтаған 2 санымен Аккумулятор 2 үшін аккумулятор түрін орнатуды сұрайды.

Егер контроллерге екінші аккумулятор қосылмаған болса немесе екінші аккумулятор кері полярлықпен қосылған болса, контроллер сізден Аккумулятор 2 үшін аккумулятор түрін таңдауды сұрамайды және СКД экранында ешқандай күй туралы ақпарат көрсетілмейді.

Аккумулятор 2-нің зарядтау профилін таңдау үшін, профиль опциялары арқылы ауысу үшін B түймесін басыңыз: Герметикалық/Гельді, AGM немесе Су басқан. Аккумулятор профилін растау үшін A түймесін 3 секунд басып тұрыңыз.

Энергияға тәуелсіз жады: GP-PWM-30-UL құрылғысында жасалған кез келген параметрлер контроллерден қуат ажыратылған кезде де сақталады. Әрбір профиль туралы мәліметтерді төмендегі Аккумуляторды зарядтау профилінің кестесінен қараңыз.

Аккумуляторды зарядтау профилінің кестесі

Аккумулятор түрі	ГЕРМЕТИКАЛЫҚ/ГЕЛЬДІ	AGM	СУ БАСҚАН
Қалқымалы зарядтау @ 25°C:	13.7 VDC (+/- 0.1 V)
Жаппай/сіңіру зарядтау @ 25°C: Күн сайын таңертең 30 минутқа орнатыңыз. Аккумулятор кернеуі 12.3 вольттан төмен түссе, 2 сағат қолданылады.	14.1 VDC (+/- 0.1V)	14.4 VDC (+/- 0.1V)	14.4 VDC (+/- 0.1V)
Теңестіру зарядтау @ 25°C: Әр 28 күн сайын және аккумулятор кернеуі 12.1 вольттан төмен түссе, 2 сағат қолданылады.	Жоқ	Жоқ	14.9 VDC (+/-0.1V)
Егер зарядтау циклі бір күнде аяқтала алмаса, ол келесі күні жалғасады. ГЕРМЕТИКАЛЫҚ/ГЕЛЬДІ, AGM және СУ БАСҚАН терминдері аккумулятордың жалпы белгілері болып табылады. Аккумулятор өндірушісінің ұсыныстарымен жақсы жұмыс істейтін зарядтау профилін таңдаңыз.

Автоматты түрде теңестіру: GP-PWM-30-UL құрылғысында ай сайын артық сульфаттануды кетіру үшін аккумуляторларыңызды жоғары кернеуде зарядтайтын және қалпына келтіретін автоматты теңестіру мүмкіндігі бар.

Бұл мүмкіндік тек Су басқан аккумуляторлар таңдалғанда ғана қолжетімді.

Maximum Power Boost Technology™ (Максималды қуатты арттыру технологиясы™)

Maximum Power Boost Technology™ (MPBT) күн контроллерінің қалыпты зарядтау алгоритмін жоққа шығаруға мүмкіндік береді. MPBT түні бойы көп жүктеме қажет болатынын білсеңіз, күндіздің соңына дейін пайдалануға арналған. Бұл мүмкіндікті күн контроллерін жаңадан орнатқан кезде, аккумуляторларды бірден 14.4 VDC-ке дейін (Су басқан және AGM) (Герметикалық/Гельді үшін 14.1 VDC) күшейтілген зарядтауға қою үшін де пайдалануға болады.

Белсендіру үшін MAX BOOST түймесін 3 секунд басып тұрыңыз. Күн сәулесі толық болғанша, аккумулятордың зарядталу күйіне қарамастан, аккумулятор кернеуі 30 минут бойы күшейтіледі (Су басқан және AGM үшін 14.4 VDC-ке және ГЕРМЕТИКАЛЫҚ/ГЕЛЬДІ үшін 14.1 VDC-ке дейін).
Көрсетілетін белгішелер: BOOST (Күшейту); Аккумулятор белгішесі

Ескі контроллерлерде BOOST (Күшейту) мәтіндік белгішесі контроллер 30 жиынтық минут бойы Boost (Күшейту) зарядтау кернеуін ұстап тұра алғанша қосулы күйінде қалады. Жаңа контроллерлерде BOOST (Күшейту) мәтіндік белгішесі тек контроллер Boost (Күшейту) зарядтау кернеуін ұстап тұрған кезде ғана пайда болады.

Аккумуляторларыңызға газдың әсерінен зақым келтіруі мүмкін болғандықтан, Maximum Power Boost (Максималды қуатты арттыру) функциясын күніне екі реттен артық пайдаланбаңыз.

Күн сәулесі жеткіліксіз болса немесе қолжетімді болмаса, Max Power Boost (Максималды қуатты арттыру) түймесін басқан сәттен бастап 30 минуттан ұзағырақ уақытты алуы мүмкін. Max Power Boost (Максималды қуатты арттыру) және BOOST (Күшейту) белгішесін Max BOOST (Максималды BOOST) түймесін басу арқылы өшіруге болмайды.

Контроллер дисплейіндегі ақпаратты қарау

GP-PWM-30-UL дисплейдегі ақпаратты көру үшін екі режимге ие, қолмен және автоматты түрде жылжыту. A түймесін 3 секунд басып тұру арқылы екі режим арасында өзгертуге болады.

1-режим: Дисплейдегі ақпаратты қолмен жылжыту
Аккумулятор 1 күйінің мәндері
Аккумулятор 1 және 2 үшін Аккумулятор кернеуі, ФЭ зарядтау тогы және Аккумулятордың зарядталу күйі (SOC) арасында ауысу үшін B түймесін басыңыз. Аккумулятор 1 үшін кернеуді көрсету үшін B түймесін басыңыз.
Көрсетілетін белгішелер: Аккумулятор SOC, Вольт белгішесі (V), 1-белгіше

Аккумулятор 1 үшін ФЭ зарядтау тогын көрсету үшін B түймесін басыңыз. GP-PWM30-UL Аккумулятор 1 толық зарядқа жеткен сайын токты шектей бастайды. Аккумулятор 1 үшін пайдаланылмайтын ток Аккумулятор 2-ні зарядтау үшін пайдаланылады.
Көрсетілетін белгішелер: Стрелка, Ампер белгішесі (A), Аккумулятор SOC, 1-белгіше

Аккумулятордың зарядталу күйі пайызбен көрсетіледі.
Көрсетілетін белгішелер: Аккумулятор SOC, Пайыз белгішесі (%), 1-белгіше
100% мәні тек Boost (Күшейту) немесе Equalize (Теңестіру) зарядтауы аяқталғаннан кейін ғана көрсетіледі.

Аккумулятор 2 күйінің мәндері
Аккумулятор 2 кернеуін көрсету үшін B түймесін басыңыз.
Көрсетілетін белгішелер: Аккумулятор SOC, Вольт белгішесі (V), 2-белгіше
Бұл тек екі аккумуляторлық батарея қосылған және аккумуляторлық батарея 2 дұрыс полярлықпен қосылған болса ғана көрсетіледі.

Аккумулятор 2 үшін ФЭ зарядтау тогын көрсету үшін B түймесін басыңыз. GP-PWM30-UL Аккумулятор 2 толық зарядқа жеткен сайын токты шектей бастайды.
Көрсетілетін белгішелер: Стрелка, Ампер белгішесі, Аккумулятор SOC, 2-белгіше

Аккумулятордың зарядталу күйі пайызбен көрсетіледі.
Көрсетілетін белгішелер: Аккумулятор SOC, Пайыз белгішесі (%), 2-белгіше

2-режим: Дисплейдегі ақпаратты автоматты түрде өзгерту
A түймесін 3 секунд басып тұру арқылы автоматты режимді таңдауға болады.
Дисплей 1-режимдегідей ақпаратты көрсетеді, бірақ келесі ақпарат арасында әр 8 секунд сайын дисплейді автоматты түрде өзгертеді:
Аккумулятор 1: Кернеу; ФЭ зарядтау тогы; Аккумулятордың зарядталу күйі (SOC)
Аккумулятор 2: Кернеу; ФЭ зарядтау тогы; Аккумулятордың зарядталу күйі (SOC)
Егер Аккумулятор 2 қосылмаған болса, Контроллер тек Аккумулятор 1 үшін ақпаратты өзгертеді.

Қателер

Кернеудің артық болуы
Егер GP-PWM-30-UL аккумуляторлық батарея 1-де кернеудің артық болуын (15.5 VDC) сезсе, контроллер жұмысын тоқтатады және дисплей барлық белгішелермен жыпылықтай бастайды. Кернеу қалыпты деңгейге <15.5 VDC дейін төмендегенде, контроллер жұмысын қайта бастайды.
Көрсетілетін белгішелер: Барлық белгішелер

Контроллер аккумулятор 2-де кернеудің артық болуын көрсетпейді.

Кернеудің төмен болуы
Аккумулятор 1-дің төмен болуы: Егер аккумуляторлық батарея 1-дің SOC 0%-ке жетсе, аккумулятор SOC белгішесі оның астында "LOW" ("Төмен") мәтінін көрсетеді. Контроллер бұл күйде жұмысын жалғастырады және Аккумулятор 1-дің кернеуі 9.0 VDC-ден төмен түссе ғана жұмысын тоқтатады.

Аккумулятор 2-нің төмен болуы: Егер екі аккумуляторлық батарея қосылған болса және аккумуляторлық батарея 2-нің SOC 0%-ке жетсе, аккумулятор SOC белгішесі оның астында "LOW" ("Төмен") мәтінін көрсетеді. Контроллер бұл күйде жұмысын жалғастырады және Аккумулятор 1-дің кернеуі 9.0 VDC-ден төмен түссе ғана жұмысын тоқтатады (себебі GP-PWM-30-UL Аккумулятор 1 арқылы қуат алады).

Көрсетілетін белгішелер: Аккумулятор SOC белгішесі, LOW ("Төмен"), 1 немесе 2-белгіше

Аккумулятор 1-дің кері полярлығы
Егер GP-PWM-30-UL аккумулятор 1-де кері полярлықты сезсе, контроллер жұмысын тоқтатады, үздіксіз дыбыстық сигнал береді және POL көрсетеді. Қате жойылғанда, контроллер жұмысын қайта бастайды.
Көрсетілетін белгішелер: POL

Символдарды көрсету

Symbol	Indicator For:
Battery 1 (Батарея 1)
	Day Time: PV Charge Current (Күндізгі уақыт: ФЭҚ зарядтау тогы)
	Night Time (Түнгі уақыт)
	Battery Voltage (Батарея кернеуі)
	Battery State of Charge (Батареяның зарядталу күйі)
SEALED	Sealed/Gel (Герметикалық/Гельді)
AGM	AGM
FLOODED	Flooded (Су басқан)
Battery 2 (Батарея 2)
	Day Time: PV Charge Current (Күндізгі уақыт: ФЭҚ зарядтау тогы)
	Night Time (Түнгі уақыт)
	Battery Voltage (Батарея кернеуі)
	Battery State of Charge (Батареяның зарядталу күйі)
SEALED	Sealed/Gel (Герметикалық/Гельді)
AGM	AGM
FLOODED	Flooded (Су басқан)
Other Symbols (Басқа белгілер)
	USB charger on (USB зарядтағыш қосулы) (When USB charger is off, no symbol will show) (USB зарядтағыш өшірулі болғанда, ешқандай белгі көрсетілмейді)
	Inverter on (Инвертор қосулы) (Can only be used when and inverter is hardwired. See Section 9.0. When inverter is off, no symbol shows) (Инвертор қатты сыммен қосылған кезде ғана пайдалануға болады. 9.0 бөлімді қараңыз. Инвертор өшірулі болғанда, ешқандай белгі көрсетілмейді)
BOOST	Max Power Boost activated, Boost charge incomplete (Максималды қуатты арттыру іске қосылды, Boost заряды аяқталмады)
LOW	Battery 1 / 2 voltage is lower than 11.0 VDC (Батарея 1 / 2 кернеуі 11.0 VDC-ден төмен)
Whole display will start to blink (Бүкіл дисплей жыпылықтай бастайды)	Battery 1 voltage > 15.5 VDC (Батарея 1 кернеуі > 15.5 VDC)
No Symbol (Белгі жоқ)	Battery 2 voltage >15.5 VDC (Батарея 2 кернеуі >15.5 VDC)
POL	Battery 1 reverse polarity (Батарея 1 кері полярлығы)
Battery State of Charge (Батареяның зарядталу күйі)
Symbol	Battery Voltage (Батарея кернеуі)
	Shows only after full Boost or Equalization Cycle (Толық Boost немесе теңестіру циклінен кейін ғана көрсетіледі)
	>= 12.6 VDC
	>= 11.8 -12.6 VDC
	> 11.0 -11.8 VDC
	<= 11.0 VDC
100%	Shows only after full Boost or Equalization Cycle (Толық Boost немесе теңестіру циклінен кейін ғана көрсетіледі)
90%	>= 12.8 VDC
	 < 12.8 VDC 90% and > 11.0 VDC
0%	<= 11.0 VDC

Inverter Control (on/off) (Инверторды басқару (қосу/өшіру))

The following Go Power!® inverters can be turned on/off through the GP-PWM-30-UL when a modular 6p4c RJ11 type connector is used (included with an optional Go Power!® inverter remote): (Төмендегі Go Power!® инверторларын GP-PWM-30-UL арқылы модульдік 6p4c RJ11 типті қосқыш пайдаланылған кезде қосуға/өшіруге болады (қосымша Go Power!® инвертор пультімен бірге)):

• GP-ISW700-12
• GP-ISW1000-12
• GP-SW1000-12
• GP-HS1500-12
• GP-ISW1500-12
• GP-ISW2000-12
• GP-SW2000-12
• GP-SW3000-12

*The GP-SW1500 Inverter is not compatible. (*GP-SW1500 инверторы үйлесімді емес.)

First, connect the inverter directly to the battery (follow the installation instructions included with the inverter). Then, connect the modular cable (found in the inverter remote box) to the remote terminal of the inverter and to the remote terminal of the GPPWM-30-UL (marked with an AC Plug symbol (Айнымалы ток ашасы белгісі)). Please change the switch of the inverter to Position 2 (Remote controlled) (Инверторды тікелей батареяға қосыңыз (инвертормен бірге берілген орнату нұсқауларын орындаңыз). Содан кейін модульдік кабельді (инвертор пультінің қорабында орналасқан) инвертордың қашықтан басқару терминалына және GPPWM-30-UL қашықтан басқару терминалына қосыңыз ( AC Plug symbol (Айнымалы ток ашасы белгісі) белгісімен белгіленген). Инвертордың қосқышын 2-позицияға (Қашықтан басқарылатын) өзгертіңіз.)

Now, you can turn the connected inverter on or off by holding down the AC Symbol Button (Айнымалы ток белгісі түймесі) for 3 seconds. The inverter is enabled when the AC plug symbol (Айнымалы ток ашасы белгісі) appears on the display and is off when it disappears. (Енді қосылған инверторды 3 секунд бойы AC Symbol Button (Айнымалы ток белгісі түймесі) басып тұру арқылы қосуға немесе өшіруге болады. Инвертор дисплейде AC plug symbol (Айнымалы ток ашасы белгісі) пайда болғанда қосылады және жоғалған кезде өшеді.)

USB Charging (USB зарядтау)

The GP-PWM-30-UL offers a standard USB connector for delivering 5.0 VDC to small mobile appliances such as cell phones, tablets, small music players. This charging port is capable of supplying up to 800 mA of current. Remove the rubber cover of the USB terminal to access the terminal. (GP-PWM-30-UL ұялы телефондар, планшеттер, шағын музыка ойнатқыштар сияқты шағын жылжымалы құрылғыларға 5.0 VDC жеткізу үшін стандартты USB қосқышын ұсынады. Бұл зарядтау порты 800 мА дейін ток беруге қабілетті. Терминалға кіру үшін USB терминалының резеңке қақпағын алыңыз.)
The USB charging port is always active when the USB symbol (USB белгісі) appears on the display. Battery 1, connected to the Battery 1 terminals, supplies the power for the USB charger. The controller disables the USB charger automatically if the battery 1 voltage drops below 11.0 VDC. If there is enough current from the PV panel/array available to charge Battery 1 to above 12.8 VDC, the USB terminal will be enabled again. ( USB symbol (USB белгісі) дисплейде пайда болған кезде USB зарядтау порты әрқашан белсенді болады. Батарея 1 терминалдарына қосылған Батарея 1 USB зарядтағышына қуат береді. Егер батарея 1 кернеуі 11.0 VDC-ден төмен түссе, контроллер USB зарядтағышын автоматты түрде өшіреді. Егер Батарея 1-ді 12.8 VDC-ден жоғары зарядтау үшін ФЭҚ панелінен/массивінен жеткілікті ток болса, USB терминалы қайтадан қосылады.)

Do not connect the charging device anywhere else! USB-Negative contact is connected to battery negative. (Зарядтау құрылғысын басқа жерге қоспаңыз! USB-теріс контактісі батареяның теріс жағына қосылған.)

Frequently Asked Questions (FAQs) (Жиі қойылатын сұрақтар (ЖҚС))

Before a problem is suspected with the system, read this section. There are numerous events that may appear as problems but are in fact perfectly normal. Please visit gpelectric.com for the most up-to-date FAQs. (Жүйеде ақау бар деп күдіктенуден бұрын, осы бөлімді оқыңыз. Мәселе болып көрінуі мүмкін көптеген оқиғалар бар, бірақ шын мәнінде олар қалыпты жағдай. Ең жаңа ЖҚС үшін gpelectric.com сайтына кіріңіз.)

It seems like my flooded batteries are losing water over time. (Менің су басқан батареяларым уақыт өте келе суды жоғалтатын сияқты.)
Flooded batteries may need to have distilled water added periodically to replace fluid loss during charging. Excessive water loss during a short period of time indicates the possibility of overcharging or aging batteries. (Су басқан батареяларға зарядтау кезінде сұйықтықтың жоғалуын толтыру үшін мезгіл-мезгіл дистилденген су қосу қажет болуы мүмкін. Қысқа уақыт ішінде судың шамадан тыс жоғалуы батареялардың шамадан тыс зарядталуы немесе ескіруі мүмкіндігін көрсетеді.)

When charging, my flooded batteries are emitting gas. (Зарядтау кезінде менің су басқан батареяларым газ шығарады.)
During charging, hydrogen gas is generated within the battery. The gas bubbles stir the battery acid allowing it to receive a fuller state of charge. (Зарядтау кезінде батареяның ішінде сутегі газы пайда болады. Газ көпіршіктері батарея қышқылын араластырып, оған толық зарядтау күйін алуға мүмкіндік береді.)

Ensure batteries are in a well-ventilated space. (Батареялардың жақсы желдетілетін жерде болуын қамтамасыз етіңіз.)

My voltmeter shows a different reading than the GP-PWM-30-UL display (Менің вольтметрім GP-PWM-30-UL дисплейінен басқаша көрсеткіш көрсетеді)
The meter value on the GP-PWM-30-UL display is an approximate reading intended for indication purposes only. There is an approximate 0.1 VDC inherent error present that may be accentuated when compared with readings from another voltmeter. (GP-PWM-30-UL дисплейіндегі есептегіш мәні тек көрсету мақсатында арналған шамамен оқылым болып табылады. Басқа вольтметрдің көрсеткіштерімен салыстырғанда күшейтілуі мүмкін шамамен 0,1 VDC тән қате бар.)
There may be a slight difference between the battery voltage displayed on the GP-PWM-30-UL display and the battery voltage measured at the battery terminals. When troubleshooting using a voltmeter, check both the battery voltage at the GP-PWM-30-UL controller terminals and battery voltage at the battery terminals. If a difference of more than 0.5 VDC is noted, this indicates a large voltage drop possibly caused by loose connections, long wire runs, small wire gauge, faulty wiring, a faulty voltmeter or all the above. Consult the Suggested Minimum Wire Gauge chart in Section 5 (5-бөлім) for wiring suggestions and check all connections. (GP-PWM-30-UL дисплейінде көрсетілген батарея кернеуі мен батарея терминалдарында өлшенген батарея кернеуі арасында аздаған айырмашылық болуы мүмкін. Вольтметрді пайдаланып ақауларды жою кезінде GP-PWM-30-UL контроллерінің терминалдарындағы батарея кернеуін де, батарея терминалдарындағы батарея кернеуін де тексеріңіз. Егер 0,5 VDC-ден астам айырмашылық байқалса, бұл бос қосылымдар, ұзын сым жүгірістері, сымның кішігірім калибрі, ақаулы сымдар, ақаулы вольтметр немесе жоғарыда аталғандардың барлығы себеп болуы мүмкін үлкен кернеудің төмендеуін көрсетеді. Сымдарды қосу бойынша ұсыныстар алу үшін 5-бөлімдегі ұсынылған сымның ең аз калибрі кестесін қараңыз және барлық қосылымдарды тексеріңіз.)
For advanced users: (Кеңейтілген пайдаланушылар үшін:)
The GP-PWM-30-UL makes voltage measurement adjustments based on resistance it detects at the battery terminals. In addition to resistance in the wires, batteries also have an internal resistance due to chemical properties. The controller cannot distinguish between these two sources of resistance. It will compensate up to 250mV in the displayed value. (GP-PWM-30-UL батарея терминалдарында анықтайтын кедергіге негізделген кернеуді өлшеу түзетулерін жасайды. Сымдардағы кедергіден басқа, батареялардың химиялық қасиеттеріне байланысты ішкі кедергісі де бар. Контроллер кедергінің бұл екі көзін ажырата алмайды. Ол көрсетілген мәнде 250 мВ дейін өтейді.)

What causes a warning signal and when are the warnings triggered? (Ескерту сигналына не себеп болады және ескертулер қашан іске қосылады?)

Connection (Қосылым)	Warning (Ескерту)	Notes (Ескертпелер)	LCD
Battery 1 reverse polarity (Батарея 1 кері полярлығы)	"POL" on LCD and constant audible alarm (СКД-да "POL" және тұрақты дыбыстық дабыл)
Battery 2 reverse polarity (Батарея 2 кері полярлығы)	Battery 2 status display doesn't show (Батарея 2 күйінің дисплейі көрсетілмейді)	Battery 1 must be connected with correct polarity for unit to be powered on (Құрылғыны қосу үшін Батарея 1 дұрыс полярлықпен қосылуы керек)
PV reverse polarity (ФЭҚ кері полярлығы)	"POL" on LCD and constant audible alarm (СКД-да "POL" және тұрақты дыбыстық дабыл)
PV short circuit (ФЭҚ қысқа тұйықталуы)		Unit shows moon symbol when PV is connected and in bright sunlight (ФЭҚ қосылған және жарық күн сәулесінде құрылғы ай белгісін көрсетеді)	*must have bright sunlight on PV too (*ФЭҚ-да жарық күн сәулесі де болуы керек)

Why does the battery SOC % never reach 100%? (Неліктен батареяның SOC % ешқашан 100%-ға жетпейді?)
A 100% value will only appear after a 2 hour Boost or Equalize charge has completed. The charge voltage must be maintained for an extended period of time to replenish the energy in the battery bank back to its rated capacity. (100% мәні 2 сағаттық Boost немесе теңестіру заряды аяқталғаннан кейін ғана пайда болады. Батарея блогындағы энергияны номиналды сыйымдылыққа қайтару үшін зарядтау кернеуін ұзақ уақыт бойы сақтау керек.)
If the charge voltage cannot be maintained continuously, then the actual time it takes to complete Boost or Equalize charging may take much longer than 2 hours, even more than 1 day. (Егер зарядтау кернеуін үздіксіз ұстап тұру мүмкін болмаса, Boost немесе теңестіру зарядтауын аяқтауға кететін нақты уақыт 2 сағаттан әлдеқайда көп, тіпті 1 күннен де көп уақыт алуы мүмкін.)
If loads are consuming more power than the solar panels can supply, then the battery bank cannot be charged to 100%. (Егер жүктемелер күн панельдері бере алатыннан гөрі көбірек қуат тұтынса, батарея блогын 100%-ға дейін зарядтау мүмкін емес.)

Troubleshooting Problems (Ақауларды жою мәселелері)

How to Read this Section (Осы бөлімді қалай оқу керек)
Troubleshooting Problems (Ақауларды жою мәселелері) is split into three sub-sections, grouped by symptoms involving key components. Components considered irrelevant in a diagnosis are denoted 'Not Applicable' (N/A). A multimeter or voltmeter may be required for some procedures listed. ( Troubleshooting Problems (Ақауларды жою мәселелері) негізгі компоненттерге қатысты белгілері бойынша топтастырылған үш кіші бөлімге бөлінген. Диагноз қоюда маңызды емес деп саналатын компоненттер 'Қолданылмайды' (Қ/Қ) деп белгіленеді. Тізімделген кейбір процедуралар үшін мультиметр немесе вольтметр қажет болуы мүмкін.)
It is imperative all electrical precautions stated in the Warning Section and outlined in the Installation Section are followed. Even if it appears the system is not functioning, it should be treated as a fully functioning system generating live power. (Ескерту бөлімінде көрсетілген және Орнату бөлімінде көрсетілген барлық электрлік сақтық шараларын сақтау міндетті. Жүйе жұмыс істемейтін болып көрінсе де, оны тікелей қуат өндіретін толық жұмыс істейтін жүйе ретінде қарастыру керек.)

Problems with the Display (Дисплейдегі мәселелер)

Display Reading: (Дисплей көрсеткіші:) Blank (Бос)
Time of Day: Daytime/Nighttime (Күніне уақыт: Күндізгі/Түнгі уақыт)
Possible Causes: (Мүмкін себептері:)
Battery or fuse connection and/or solar array connection (Daytime only) or battery or fuse connection (Nighttime only). (Батарея немесе сақтандырғыш қосылымы және/немесе күн массивінің қосылымы (тек күндізгі уақытта) немесе батарея немесе сақтандырғыш қосылымы (тек түнгі уақытта).)
How to tell: (Қалай білуге болады:)

1. Check the voltage at the controller battery terminals with a voltmeter and compare with a voltage reading at the battery terminals. (Контроллердің батарея терминалдарындағы кернеуді вольтметрмен тексеріңіз және батарея терминалдарындағы кернеу көрсеткішімен салыстырыңыз.)
2. If there is no voltage reading at the controller battery terminals, the problem could be a fuse, or the wiring between the battery and the controller. If the battery voltage is lower than 6 volts the controller will not function. (Контроллердің батарея терминалдарында кернеу көрсеткіші болмаса, мәселе сақтандырғышта немесе батарея мен контроллер арасындағы сымдарда болуы мүмкін. Егер батарея кернеуі 6 вольттан төмен болса, контроллер жұмыс істемейді.)
3. For the solar array, repeat steps 1 and 2 substituting all battery terminals with solar array terminals. (Күн массиві үшін барлық батарея терминалдарын күн массивінің терминалдарымен алмастырып, 1 және 2 қадамдарды қайталаңыз.)

Remedy: (Шешімі:)
Check all connections from the controller to the battery including checking for correct wire polarity. Check that all connections are clean, tight, and secure. Ensure the battery voltage is above 6 volts. (Контроллерден батареяға дейінгі барлық қосылымдарды, соның ішінде сымның дұрыс полярлығын тексеріңіз. Барлық қосылымдардың таза, тығыз және қауіпсіз екеніне көз жеткізіңіз. Батарея кернеуі 6 вольттан жоғары екеніне көз жеткізіңіз.)

Display Reading: (Дисплей көрсеткіші:) Nighttime (Түнгі уақыт)
Time of Day: Daytime (Күніне уақыт: Күндізгі уақыт)
Possible Causes: (Мүмкін себептері:)
Panel is covered by something; PV panel is too dirty to supply a high enough voltage to charge the battery; PV panel is not connected. (Панель бір нәрсемен жабылған; ФЭҚ панелі батареяны зарядтау үшін жеткілікті жоғары кернеуді қамтамасыз ету үшін тым кір; ФЭҚ панелі қосылмаған.)
Remedy: (Шешімі:)
Check the panel and to ensure it is not obscured. Clean the panel if it is dirty. Check that PV cables are connected to the controller. (Панельді тексеріңіз және оның жасырылмағанына көз жеткізіңіз. Егер панель кір болса, тазалаңыз. ФЭҚ кабельдерінің контроллерге қосылғанын тексеріңіз.)

Problems with Voltage (Кернеудегі мәселелер)

Voltage Reading: (Кернеу көрсеткіші:) Inaccurate (Дұрыс емес)
Time of Day: (Күніне уақыт:) Daytime/Nighttime (Күндізгі/Түнгі уақыт)
Possible Cause: (Мүмкін себебі:)
Excessive voltage drop from batteries to controller due to loose connections, small wire gauge or both. (Бос қосылымдарға, сымның кіші

Шектеулі кепілдік

1. Go Power! GP-PWM-30-UL-ге зауыттан жөнелтілген күннен бастап бес (5) жыл мерзімге кепілдік береді. Бұл кепілдік бес (5) жылдық кепілдік мерзімі ішінде материалдар мен өндірістегі ақауларға қарсы жарамды. Ол келесілерден туындаған ақауларға қарсы жарамсыз, бірақ олармен шектелмейді:
   • Дұрыс пайдаланбау және/немесе теріс пайдалану, немқұрайлылық немесе апат
   • Құрылғының жобалық шектеулерінен асып кету
   • Дұрыс орнатпау, соның ішінде, бірақ онымен шектелмей, қоршаған ортаны дұрыс қорғамау және дұрыс қоспау
   • Құдайдың істері, соның ішінде найзағай, су тасқыны, жер сілкінісі, өрт және қатты жел
   • Өңдеу кезіндегі зақым, соның ішінде жөнелту кезіндегі зақым
2. Егер кепілдік берілген өнім қандай да бір жолмен ашылса немесе өзгертілсе, бұл кепілдік жарамсыз деп есептеледі. Егер құрылғыны жабу үшін пайдаланылатын кез келген ілмек, шеге немесе басқа бекіткіштер алынып тасталса немесе өзгертілсе немесе құрылғының сериялық нөмірі қандай да бір жолмен алынып тасталса, өзгертілсе, ауыстырылса, бүлінген болса немесе оқылмайтын болса, кепілдік жарамсыз болады.

Жөндеу және қайтару туралы ақпарат

Мәселені шешу үшін біздің веб-сайттың "жиі қойылатын сұрақтар" бөлімін оқу үшін www.gpelectric.com сайтына кіріңіз. Егер ақаулық сақталса:

1. Go Power!® Техникалық қолдау тобына қоңырау шалыңыз (1-866-247-6527).
2. Ақаулы өнімді сатып алу орнына қайтарыңыз

© 2018 GO POWER!® By Valterra Products, LLC
gpelectric.com

Сілтемелер

• Complete Mobile Power Solutions | Solar, Batteries & Inverters | Go Power
• Complete Mobile Power Solutions | Solar, Batteries & Inverters | Go Power

Нұсқаулықты жүктеп алу

Мұнда нұсқаулықтың толық pdf нұсқасын жүктеп алуға болады, онда қосымша қауіпсіздік нұсқаулары, кепілдік туралы ақпарат, FCC ережелері және т.б. болуы мүмкін.

Go Power GP-PWM-30-UL күн контроллерінің нұсқаулығы жүктеп алу

Қолжетімді тілдер
