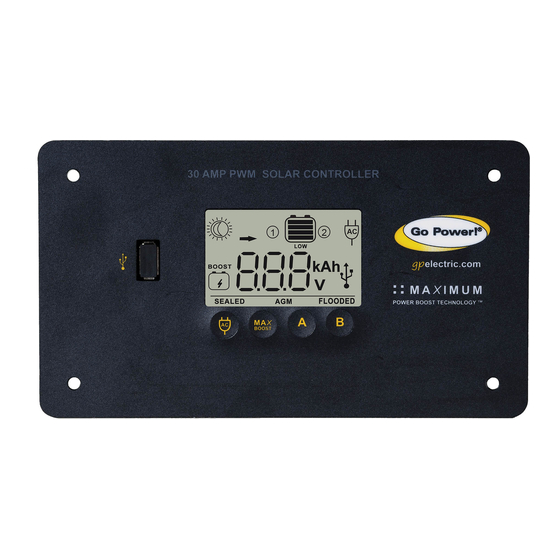

Manuale del regolatore solare Go Power GP-PWM-30-UL

Contenuti

1 Panoramica dell'installazione
2 ISTRUZIONI IMPORTANTI PER LA SICUREZZA
3 Strumenti e materiali necessari
4 Scelta di una posizione
5 Istruzioni di installazione
6 Schema elettrico
- 6.1 Carica di una sola batteria
- 6.2 Carica di due batterie
7 Istruzioni operative
8 Simboli del display
9 Controllo dell'inverter (on/off)
10 Ricarica USB
11 Domande frequenti (FAQ)
12 Risoluzione dei problemi
13 Garanzia limitata
- 13.1 Informazioni sulla riparazione e sulla restituzione
14 Riferimenti
15 Scarica manuale
16 In altre lingue

Panoramica dell'installazione

Introduzione

Un regolatore solare (o regolatore/regolatore di carica) è un componente essenziale del tuo sistema solare fotovoltaico. Il regolatore mantiene la durata della batteria proteggendola dal sovraccarico. Quando la batteria ha raggiunto uno stato di carica del 100%, il regolatore impedisce il sovraccarico limitando la corrente che fluisce nella batteria dal tuo pannello solare.

Il GP-PWM-30-UL utilizza la tecnologia della modulazione di larghezza di impulso (PWM) e un esclusivo sistema di ricarica a quattro stadi che include un'impostazione di equalizzazione opzionale per caricare e proteggere il tuo banco di batterie. Il GP-PWM30-UL è dotato di un display digitale LCD che mostra la corrente di carica del pannello solare, la tensione della batteria del sistema e lo stato di carica della batteria. Il GP-PWM-30-UL è inoltre dotato della tecnologia Maximum Power Boost Technology™ per la carica manuale bulk e di assorbimento in qualsiasi fase del ciclo di carica.

Tensione e corrente del sistema

Il GP-PWM-30-UL è destinato all'uso con una tensione di sistema di 12 V CC ed è valutato per una corrente di ingresso CC continua massima di 37,5 A e una tensione di ingresso di 35 V CC.

Secondo l'articolo 690.7 e 690.8 del National Electric Code (NEC), le specifiche della targa del modulo FV devono essere moltiplicate per i valori richiesti (in genere 1,25 sia per la tensione che per la corrente) per ottenere la vera tensione e la corrente continua disponibile dal modulo.

Applicando i fattori NEC, la corrente di corto circuito (Isc) massima consentita sulla targa del pannello FV è 30 A (30 A x 1,25 = 37,5 A) e la tensione massima, Voc è 28 V CC (28 V CC x 1,25 = 35 V CC).

La tensione e la corrente nominale di tutte le apparecchiature collegate ai pannelli FV devono essere in grado di accettare i livelli di tensione e corrente disponibili dai pannelli FV installati sul campo.

Tipo di batteria

Il GP-PWM-30-UL è adatto per l'uso con batterie al piombo (con sfiato, GEL o di tipo AGM).

Funzione di disconnessione a bassa tensione (porta USB)

Per proteggere la batteria da una scarica eccessiva, questa funzione disattiva automaticamente la porta di uscita USB quando la tensione della batteria 1 è inferiore a 11,0 V CC. Non appena la batteria 1 raggiunge una tensione di 12,8 V CC, la porta di uscita USB viene riattivata.

Informazioni normative

Specifiche

Descrizione	Valore		Dimensioni (A x L x P): 108 x 190 x 35 mm 4,25 x 7,48 x 1,38 pollici Peso: 300 g / 10,6 once Calibro massimo del cavo: #4 AWG Garanzia: 5 anni Ricarica PWM 3 profili di ricarica della batteria Ricarica a 4 stadi Opzione di equalizzazione mensile Visualizza la corrente di carica, la tensione della batteria e lo stato di carica della batteria Protezione contro l'inversione di polarità Compensazione della temperatura Conforme a RoHS, sicuro per l'ambiente Accetta fino a 495 watt di energia solare a 12 volt Maximum Power Boost Technology
Modello	GP-PWM-30-UL
Tensione nominale del sistema	12 V CC
Intervallo di tensione di uscita di ricarica Batteria 1	9,0 – 14,9 V CC
Intervallo di tensione di uscita di ricarica Batteria 2	9,0 – 14,9 V CC
Corrente di carica massima Batteria 1	37,5 A
Corrente di carica massima Batteria 2	37,5 A
Tensione di ingresso CC massima	35,0 V CC
Intervallo di tensione di ingresso CC	9,0 – 35,0 V CC
Corrente operativa di ingresso CC massima	37,5 A
Corrente di cortocircuito CC massima	37,5
Fusibile o interruttore automatico di serie massimo Solare/Batteria 1/Batteria 2	50 A
Consumo operativo (retroilluminazione del display accesa)	15mA
Consumo operativo (retroilluminazione del display spenta)	6mA
Tipi di batterie supportati	Al piombo ventilate e sigillate (GEL, AGM, ecc.)
Tensione Bulk/Assorbimento (sigillate/Gel, AGM, allagate)	14,1/14,4/14,4 V (25°C / 77°F), 30 min/giorno o 2 ore se la tensione della batteria è < 12,3 V
Tensione di mantenimento	13,7 V (25°C / 77°F)
Tensione di equalizzazione	14,9 V (25°C / 77°F), 2 ore/28 giorni o se la tensione della batteria è < 12,1 V
Compensazione della temperatura	24 mV/ºC / 13 mV/ºF
Caricabatterie USB	5 V, 800 mA
Disconnessione a bassa tensione (USB)	11,0 V CC Si ricollega una volta che la batteria raggiunge 12,8 V
Temperatura di esercizio	Da 40 a 60°C / Da - 40 a 140°F
Temperatura di esercizio del display	Da 10 a 55°C / Da 14 a 131°F
Declassamento della corrente di carica (in base alla temperatura interna del regolatore)	Temperatura interna	Corrente di uscita di carica massima
	<80°C/176°F	37,5 A
	80°C/176°F	22,5 A
	81°C/177,8°F	15 A
	82°C/179,6°F	7,5 A
	>82°C/179,6°F	0 A
Umidità	99% N.C.
Protezione	Inversione di polarità della batteria, inversione di polarità del pannello solare, sovratemperatura, cortocircuito FV, sovracorrente

ISTRUZIONI IMPORTANTI PER LA SICUREZZA

CONSERVARE QUESTE ISTRUZIONI
QUESTO MANUALE CONTIENE ISTRUZIONI IMPORTANTI PER IL MODELLO GP-PWM-30-UL CHE DEVONO ESSERE SEGUITE DURANTE L'INSTALLAZIONE E LA MANUTENZIONE DEL GP-PWM-30-UL.

	Scollegare tutte le fonti di alimentazione	L'elettricità può essere molto pericolosa. L'installazione deve essere eseguita solo da un elettricista autorizzato o da personale qualificato.
	Sicurezza di batterie e cablaggi	Osservare tutte le precauzioni di sicurezza del produttore della batteria quando si maneggiano o si lavora intorno alle batterie. Durante la ricarica, le batterie producono gas idrogeno, che è altamente esplosivo.
	Collegamenti dei cablaggi	Assicurarsi che tutti i collegamenti siano saldi e sicuri. Collegamenti allentati possono generare scintille e calore. Assicurarsi di controllare i collegamenti una settimana dopo l'installazione per assicurarsi che siano ancora saldi.
	Lavorare in sicurezza	Indossare occhiali protettivi e indumenti appropriati durante l'installazione. Prestare la massima attenzione quando si lavora con l'elettricità e quando si maneggiano e si lavora intorno alle batterie.
	Osservare la polarità corretta	L'inversione di polarità dei terminali della batteria 1 farà emettere al regolatore un tono di avviso. L'inversione di collegamento dei terminali della batteria 2 non farà scattare un allarme. Tuttavia, il regolatore non caricherà o visualizzerà informazioni per la batteria 2 sul display LCD. Il regolatore non funzionerà a meno che i terminali della batteria 1 non siano collegati a una batteria con la polarità corretta. Il mancato ripristino di questo errore potrebbe danneggiare il regolatore.
	Non superare le correnti nominali massime del GP-PWM- 30-UL	La corrente massima del sistema solare è la somma delle correnti di cortocircuito nominali (Isc) del modulo FV collegato in parallelo moltiplicata per 1,25. La corrente del sistema risultante non deve superare 37,5 A. Se il tuo sistema solare supera questo valore, contatta il tuo rivenditore per un'alternativa di regolatore adatta.
	Non superare le tensioni nominali massime del GP-PWM- 30-UL	La tensione massima del pannello è la somma della tensione a circuito aperto nominale del modulo FV dei moduli collegati in serie moltiplicata per 1,25 (o per un valore da NEC 690.7 fornito nella Tabella 690.7 A). La tensione risultante non deve superare 35 V. Se il tuo sistema solare supera questo valore, contatta il tuo rivenditore per un'alternativa di regolatore adatta.

Strumenti e materiali necessari

Cacciavite a testa piatta (per i terminali dei cavi)
Cacciavite a croce (per le viti di montaggio)

Se il regolatore GP-PWM-30-UL è stato acquistato con un kit di alimentazione solare per camper Go Power!, allora è incluso il cavo resistente ai raggi UV. Per istruzioni relative all'installazione del kit di alimentazione solare per camper Go Power!, fare riferimento alla guida all'installazione fornita con il kit.

Scelta di una posizione

Il GP-PWM-30-UL è progettato per essere montato a filo contro una parete, fuori mano ma facilmente visibile.
Il GP-PWM-30-UL deve essere:

Montato il più vicino possibile alla batteria 1
Montato su una superficie verticale per ottimizzare il raffreddamento dell'unità
Al chiuso, al riparo dalle intemperie

In un camper, la posizione più comune del regolatore è sopra il frigorifero. Il cavo dal pannello solare entra più comunemente nel camper attraverso lo sfiato del frigorifero sul tetto o utilizzando la piastra di ingresso cavi Go Power! (venduta separatamente) che consente agli installatori di far passare i cavi attraverso qualsiasi parte del tetto. I collegamenti FV devono essere collegati direttamente al regolatore. I collegamenti positivi e negativi della batteria devono essere collegati direttamente dal regolatore alle batterie. L'uso di un bus di distribuzione positivo o negativo è consentito tra il regolatore e la batteria purché sia dimensionato correttamente, elettricamente sicuro e venga mantenuto un calibro del cavo adeguato.

Istruzioni di installazione

Prepararsi per il montaggio. Utilizzare il modello fornito per contrassegnare i quattro fori di montaggio e la linea di taglio per il montaggio a filo del regolatore.

Completare l'installazione dei moduli solari. Se questo GP-PWM-30-UL è stato acquistato come parte di un kit di alimentazione solare Go Power!, seguire la guida all'installazione fornita. In caso contrario, seguire le istruzioni del produttore per il montaggio e il cablaggio del modulo solare.

	Non superare le correnti nominali massime del GP-PWM- 30-UL	La corrente massima del sistema solare è la somma delle correnti di cortocircuito nominali (Isc) del modulo FV collegato in parallelo moltiplicata per 1,25. La corrente del sistema risultante non deve superare 37,5 A. Se il tuo sistema solare supera questo valore, contatta il tuo rivenditore per un'alternativa di regolatore adatta.
	Non superare le tensioni nominali massime del GP-PWM- 30-UL	La tensione massima del pannello è la somma della tensione a circuito aperto nominale del modulo FV dei moduli collegati in serie moltiplicata per 1,25 (o per un valore da NEC 690.7 fornito nella Tabella 690.7 A). La tensione risultante non deve superare 35 V. Se il tuo sistema solare supera questo valore, contatta il tuo rivenditore per un'alternativa di regolatore adatta.

Selezionare il tipo e il calibro del cavo. Se questo GP-PWM-30-UL è stato acquistato come parte di un kit di alimentazione solare Go Power!, vengono forniti il tipo, il calibro e la lunghezza del cavo appropriati. Si prega di continuare alla Sezione 6, "Istruzioni per l'uso". Se il GP-PWM-30-UL è stato acquistato separatamente, seguire le istruzioni incluse qui.
Si raccomanda che il tipo di cavo sia un cavo di rame intrecciato resistente ai raggi UV. L'affaticamento del cavo e la probabilità di un collegamento allentato sono notevolmente ridotti nel cavo intrecciato rispetto al cavo solido. Il calibro del cavo deve essere in grado di sostenere la corrente nominale e ridurre al minimo la caduta di tensione.
Calibro di spellatura del cavo
Troverai un diagramma del calibro di spellatura sul retro del GP-PWM-30-UL, che ti aiuta a spellare i cavi alla lunghezza corretta. Inserire il cavo nella fessura concava del calibro di spellatura finché non incontra il retro della fessura del calibro di spellatura. Contrassegnare la lunghezza del cavo dal retro della fessura del calibro di spellatura al bordo del regolatore con una penna o con il dito e spellare tutti i cavi da collegare al regolatore a questa lunghezza.

Calibro minimo del cavo suggerito
(Lunghezza del cavo 25 piedi max. dal pannello solare al banco batterie)

Tipo di cavo Dimensione minima del cavo (AWG) Dimensione massima del cavo (AWG)

Solo rame 90°C AWG 10 AWG 4

Identificare la polarità (positiva e negativa) sul cavo utilizzato per la batteria e il modulo solare. Utilizzare cavi colorati o contrassegnare le estremità dei cavi con etichette. Sebbene il GP-PWM-30-UL sia protetto, un contatto di inversione di polarità potrebbe danneggiare l'unità.
Cablaggio del GP-PWM-30-UL. Cablare il GP-PWM-30-UL secondo lo schema elettrico nella Sezione 6. Far passare i cavi dal pannello solare e dalle batterie alla posizione del GP-PWM-30-UL. Mantenere il pannello solare coperto con un materiale opaco fino al completamento di tutti i cablaggi.

Tutti i cablaggi devono essere conformi al National Electrical Code, ANSI/NFPA 70.
Collegare prima il cablaggio della batteria al regolatore e poi collegare il cablaggio della batteria alla batteria.
Serrare tutte le viti dei terminali secondo quanto segue:

Cavo di rame intrecciato 90°C

Dimensione del cavo AWG Coppia nominale (in-lbs)

10 20

8 25

6 35

4 35

Con l'alimentazione della batteria collegata, il regolatore dovrebbe accendersi e visualizzare le informazioni. Collegare il cablaggio solare al regolatore e rimuovere il materiale opaco dal pannello solare. Il cablaggio negativo del pannello solare e della batteria deve essere collegato direttamente al regolatore per un corretto funzionamento. Non collegare il cablaggio negativo del pannello solare o del regolatore della batteria al telaio del veicolo.
Montaggio del GP-PWM-30-UL. Montare il GP-PWM-30-UL alla parete utilizzando le quattro viti di montaggio incluse.

È necessario impostare il tipo di batteria sul GP-PWM-30-UL prima di iniziare a utilizzare il regolatore. L'impostazione predefinita della batteria è per le batterie AGM.
Congratulazioni, il tuo GP-PWM-30-UL dovrebbe ora essere operativo. Se l'alimentazione della batteria è bassa e il pannello solare sta producendo energia, la batteria dovrebbe iniziare a caricarsi.
Riserrare: Dopo 30 giorni di funzionamento, riserrare tutte le viti dei terminali per garantire che i cavi siano saldamente fissati al regolatore

Questa unità non è fornita di un dispositivo GFDI. Questo regolatore di carica deve essere utilizzato con un dispositivo GFDI esterno come richiesto dall'articolo 690 del National Electric Code per il luogo di installazione.

Schema elettrico

La classificazione di 37,5 A massima del GP-PWM-30-UL si basa su una classificazione di corrente di cortocircuito massima totale di 30 ampere (Isc) dalle classificazioni della targhetta dei moduli solari. Il National Electric Code specifica che la classificazione dell'apparecchiatura/sistema FV deve essere il 125% dell'Isc massima dalle classificazioni del modulo FV (1,25 volte 30 = 37,5 A). Ad esempio, tre moduli in parallelo con un Isc di 7 ampere ciascuno equivalgono a un ingresso Isc totale di 21 ampere. Quando si selezionano moduli FV da utilizzare con il GP-PWM-30-UL, non superare una corrente Isc totale della targhetta di 30 A. I moduli solari elencano gli ampere Isc sull'etichetta della targhetta delle specifiche.

Carica di una sola batteria

Utilizzare il seguente schema elettrico se si utilizza il GP-PWM-30-UL per caricare una sola batteria. Collegare la batteria ai terminali della batteria 1 sul regolatore solare.

Nota: il fusibile o l'interruttore automatico utilizzato non deve essere superiore a 50 ampere

Il regolatore non funzionerà a meno che non sia collegata una batteria ai terminali della batteria 1

Quando il generatore fotovoltaico (solare) è esposto alla luce, fornisce una tensione CC a questa apparecchiatura

Carica di due batterie

Utilizzare il seguente schema elettrico se si utilizza il GP-PWM-30-UL per caricare due banchi di batterie separati. Collegare il banco batterie 1 ai terminali della batteria 1 e il banco batterie 2 ai terminali della batteria 2 sul retro del regolatore solare.

Assicurarsi che la batteria principale/permanente (banco di utenza) sia collegata ai terminali della batteria 1. Collegare la batteria secondaria solo ai terminali della batteria 2. La batteria permanente (batteria 1) riceverà prima la corrente completa. Una volta che la batteria 1 è completamente carica, la corrente completa sarà disponibile per caricare la batteria 2.

Il regolatore non funzionerà a meno che non sia collegata una batteria ai terminali della batteria 1.

Nota: i fusibili o gli interruttori automatici utilizzati non devono essere superiori a 50 ampere.

Quando il generatore fotovoltaico (solare) è esposto alla luce, fornisce una tensione CC a questa apparecchiatura

Istruzioni operative

Accensione

Quando il GP-PWM-30-UL è collegato alla batteria, il regolatore entrerà in modalità di accensione.
Icone visualizzate: tutti i segmenti del display numerico; la retroilluminazione lampeggia

A seconda della tensione della batteria quando si verifica l'accensione del GP-PWM-30-UL, il regolatore potrebbe eseguire una carica di boost o passare rapidamente alla carica di mantenimento. Il profilo di carica selezionato inizierà il giorno successivo all'accensione (fare riferimento alla tabella del profilo di carica per maggiori dettagli).

Impostazione del tipo di batteria e del profilo di carica

Impostazione della batteria 1
Per impostare il tipo di batteria per la batteria 1, tenere premuto il pulsante B per 3 secondi. Quando il display mostra il numero 1 lampeggiante, rilasciare il pulsante B.

Successivamente, selezionare il profilo di carica della batteria 1 premendo il pulsante B per scorrere le opzioni del profilo: sigillata/gel, AGM o ad elettrolita liquido. Per confermare il profilo della batteria, tenere premuto il pulsante A per 3 secondi.

Impostazione della batteria 2
Se è collegata una seconda batteria, il regolatore richiederà immediatamente di impostare il tipo di batteria per la batteria 2 con il numero 2 lampeggiante.

Se non è collegata una seconda batteria al regolatore o se la seconda batteria è collegata con polarità inversa, il regolatore non richiederà di selezionare il tipo di batteria per la batteria 2 e sullo schermo LCD non verranno visualizzate informazioni sullo stato.

Per selezionare il profilo di carica della batteria 2, premere il pulsante B per scorrere le opzioni del profilo: sigillata/gel, AGM o ad elettrolita liquido. Per confermare il profilo della batteria, tenere premuto il pulsante A per 3 secondi.

Memoria non volatile: tutte le impostazioni effettuate sul GP-PWM-30-UL verranno salvate anche quando l'alimentazione è stata scollegata dal regolatore. Fare riferimento alla tabella del profilo di carica della batteria di seguito per i dettagli su ciascun profilo.

Tabella del profilo di carica della batteria

Tipo di batteria	SIGILLATA/GEL	AGM	AD ELETTROLITA LIQUIDO
Carica di mantenimento a 25 °C:	13,7 V CC (+/- 0,1 V)
Carica di massa/assorbimento a 25 °C: Impostata su 30 minuti ogni mattina. Applicata per 2 ore se la tensione della batteria scende sotto i 12,3 volt.	14,1 V CC (+/- 0,1 V)	14,4 V CC (+/- 0,1 V)	14,4 V CC (+/- 0,1 V)
Carica di equalizzazione a 25 °C: Applicata per 2 ore ogni 28 giorni e se la tensione della batteria scende sotto i 12,1 volt.	N/D	N/D	14,9 V CC (+/-0,1 V)
Se un ciclo di carica non è in grado di completarsi in un solo giorno, continuerà il giorno successivo. I termini SIGILLATA/GEL, AGM e AD ELETTROLITA LIQUIDO sono denominazioni generiche delle batterie. Scegliere il profilo di carica più adatto alle raccomandazioni del produttore della batteria.

Equalizzazione automatica: il GP-PWM-30-UL ha una funzione di equalizzazione automatica che caricherà e ricondizionerà le batterie una volta al mese a una tensione più alta per garantire la rimozione di qualsiasi solfatazione in eccesso.

Questa funzione è disponibile solo quando sono selezionate batterie ad elettrolita liquido.

Maximum Power Boost Technology™

Maximum Power Boost Technology™ (MPBT) consente di ignorare il normale algoritmo di carica del regolatore solare. MPBT è progettato per essere utilizzato prima della fine della giornata, se si sa che saranno necessari molti carichi durante la notte. Questa funzione può essere utilizzata anche quando si è appena installato il regolatore solare, per impostare le batterie su una carica di boost fino a 14,4 V CC (ad elettrolita liquido e AGM) (14,1 V CC per sigillata/gel) subito.

Per attivare, tenere premuto il pulsante MAX BOOST per 3 secondi. Finché è presente la luce solare piena, la tensione della batteria verrà aumentata (a 14,4 V CC per ad elettrolita liquido e AGM e 14,1 V CC per SIGILLATA/GEL) per 30 minuti indipendentemente dallo stato di carica della batteria.
Icone visualizzate: BOOST; simbolo della batteria

Nei regolatori più vecchi, l'icona di testo BOOST rimarrà accesa finché il regolatore non sarà in grado di mantenere una tensione di carica di boost per 30 minuti cumulativi. Nei regolatori più recenti, l'icona di testo BOOST apparirà solo mentre il regolatore sta mantenendo una tensione di carica di boost.

Non utilizzare la funzione Maximum Power Boost più di due volte al giorno in quanto potrebbe danneggiare le batterie a causa del rilascio di gas.

Se la luce solare è insufficiente o non disponibile, il completamento di Max Power Boost potrebbe richiedere molto più tempo di 30 minuti dal momento della pressione del pulsante. Max Power Boost e l'icona BOOST non possono essere disattivati premendo il pulsante Max BOOST.

Visualizzazione delle informazioni sul display del regolatore

Il GP-PWM-30-UL ha due modalità per visualizzare le informazioni sul display, scorrimento manuale e automatico. È possibile passare da una modalità all'altra tenendo premuto il pulsante A per 3 secondi.

Modalità 1: scorrimento manuale delle informazioni sul display
Valori di stato della batteria 1
Per alternare tra tensione della batteria, corrente di carica FV e stato di carica (SOC) della batteria per le batterie 1 e 2, premere il pulsante B. Premere il pulsante B per visualizzare la tensione per la batteria 1.
Icone visualizzate: SOC della batteria, simbolo di volt (V), simbolo 1

Premere il pulsante B per visualizzare la corrente di carica FV per la batteria 1. Il GP-PWM30-UL inizierà a limitare la corrente quando la batteria 1 raggiunge una carica completa. La corrente che non viene utilizzata per la batteria 1 viene utilizzata per caricare la batteria 2.
Icone visualizzate: freccia, simbolo di ampere (A), SOC della batteria, simbolo 1

Lo stato di carica della batteria viene visualizzato come percentuale.
Icone visualizzate: SOC della batteria, simbolo di percentuale (%), simbolo 1
Un valore del 100% verrà visualizzato solo dopo il completamento di una carica di boost o di equalizzazione.

Valori di stato della batteria 2
Premere il pulsante B per visualizzare la tensione della batteria 2.
Icone visualizzate: SOC della batteria, simbolo di volt (V), simbolo 2
Questo verrà visualizzato solo se sono collegati due banchi di batterie e il banco di batterie 2 è collegato con la polarità corretta.

Premere il pulsante B per visualizzare la corrente di carica FV per la batteria 2. Il GP-PWM30-UL inizierà a limitare la corrente quando la batteria 2 raggiunge una carica completa.
Icone visualizzate: freccia, simbolo di ampere, SOC della batteria, simbolo 2

Lo stato di carica della batteria viene visualizzato come percentuale.
Icone visualizzate: SOC della batteria, simbolo di percentuale (%), simbolo 2

Modalità 2: modifica automatica delle informazioni sul display
È possibile selezionare la modalità automatica tenendo premuto il pulsante A per 3 secondi.
Il display mostra le stesse informazioni della modalità 1, ma cambia automaticamente il display ogni 8 secondi tra le seguenti informazioni:
Batteria 1: tensione; corrente di carica FV; stato di carica (SOC) della batteria
Batteria 2: tensione; corrente di carica FV; stato di carica (SOC) della batteria
Se la batteria 2 non è collegata, il regolatore modifica solo le informazioni per la batteria 1.

Errori

Sovratensione
Se il GP-PWM-30-UL rileva una sovratensione della batteria (15,5 V CC) sul banco di batterie 1, il regolatore smetterà di funzionare e il display inizierà a lampeggiare con tutte le icone. Il regolatore riprenderà a funzionare quando la tensione scende a un livello normale <15,5 V CC.
Icone visualizzate: tutti i simboli

Il regolatore non visualizza la sovratensione sulla batteria 2.

Bassa tensione
Batteria 1 scarica: se lo SOC del banco di batterie 1 raggiunge lo 0%, il simbolo SOC della batteria mostrerà il testo "LOW" (BASSO) sotto di esso. Il regolatore continuerà a funzionare in questa condizione e smetterà di funzionare solo se la tensione della batteria 1 scende sotto i 9,0 V CC.

Batteria 2 scarica: se sono collegati due banchi di batterie e lo SOC del banco di batterie 2 raggiunge lo 0%, il simbolo SOC della batteria mostrerà il testo "LOW" (BASSO) sotto di esso. Il regolatore continuerà a funzionare in questa condizione e smetterà di funzionare solo se la tensione della batteria 1 scende sotto i 9,0 V CC (questo perché il GP-PWM-30-UL è alimentato dalla batteria 1).

Icone visualizzate: simbolo SOC della batteria, LOW (BASSO), simbolo 1 o 2

Polarità inversa della batteria 1
Se il GP-PWM-30-UL rileva la polarità inversa sulla batteria 1, il regolatore smetterà di funzionare, emetterà un segnale acustico continuo e visualizzerà POL. Il regolatore riprenderà a funzionare quando l'errore viene cancellato.
Icone visualizzate: POL

Simboli del display

Simbolo	Indicatore per:
Batteria 1
	Orario diurno: Corrente di carica FV
	Orario notturno
	Tensione della batteria
	Stato di carica della batteria
SEALED	Sigillata/Gel
AGM	AGM
FLOODED	Allagata
Batteria 2
	Orario diurno: Corrente di carica FV
	Orario notturno
	Tensione della batteria
	Stato di carica della batteria
SEALED	Sigillata/Gel
AGM	AGM
FLOODED	Allagata
Altri simboli
	Caricatore USB acceso (Quando il caricatore USB è spento, non viene visualizzato alcun simbolo)
	Inverter acceso (Può essere utilizzato solo quando un inverter è cablato. Vedere la Sezione 9.0. Quando l'inverter è spento, non viene visualizzato alcun simbolo)
BOOST	Boost di potenza massima attivato, carica Boost incompleta
LOW	La tensione della batteria 1 / 2 è inferiore a 11,0 VCC
L'intero display inizierà a lampeggiare	Tensione della batteria 1 > 15,5 VCC
Nessun simbolo	Tensione della batteria 2 > 15,5 VCC
POL	Inversione di polarità della batteria 1
Stato di carica della batteria
Simbolo	Tensione della batteria
	Visualizzato solo dopo il ciclo completo Boost o di equalizzazione
	>= 12,6 VCC
	>= 11,8 -12,6 VCC
	> 11,0 -11,8 VCC
	<= 11,0 VCC
100%	Visualizzato solo dopo il ciclo completo Boost o di equalizzazione
90%	>= 12,8 VCC
	 < 12,8 VCC 90% e > 11,0 VCC
0%	<= 11,0 VCC

Controllo dell'inverter (on/off)

I seguenti inverter Go Power!® possono essere accesi/spenti tramite il GP-PWM-30-UL quando viene utilizzato un connettore modulare 6p4c di tipo RJ11 (incluso con un telecomando inverter Go Power!® opzionale):

GP-ISW700-12
GP-ISW1000-12
GP-SW1000-12
GP-HS1500-12
GP-ISW1500-12
GP-ISW2000-12
GP-SW2000-12
GP-SW3000-12

*L'inverter GP-SW1500 non è compatibile.

Innanzitutto, collegare l'inverter direttamente alla batteria (seguire le istruzioni di installazione incluse con l'inverter). Quindi, collegare il cavo modulare (che si trova nella scatola del telecomando dell'inverter) al terminale remoto dell'inverter e al terminale remoto del GPPWM-30-UL (contrassegnato con un simbolo di spina CA). Cambiare l'interruttore dell'inverter in Posizione 2 (Telecomandato).

Ora è possibile accendere o spegnere l'inverter collegato tenendo premuto il pulsante del simbolo CA per 3 secondi. L'inverter è abilitato quando il simbolo della spina CA appare sul display ed è spento quando scompare.

Ricarica USB

Il GP-PWM-30-UL offre un connettore USB standard per fornire 5,0 VCC a piccoli apparecchi mobili come telefoni cellulari, tablet, piccoli lettori musicali. Questa porta di ricarica è in grado di fornire fino a 800 mA di corrente. Rimuovere il coperchio in gomma del terminale USB per accedere al terminale.
La porta di ricarica USB è sempre attiva quando il simbolo USB appare sul display. La batteria 1, collegata ai terminali della batteria 1, fornisce l'alimentazione per il caricabatterie USB. Il controller disabilita automaticamente il caricabatterie USB se la tensione della batteria 1 scende al di sotto di 11,0 VCC. Se è disponibile una corrente sufficiente dal pannello/array FV per caricare la batteria 1 al di sopra di 12,8 VCC, il terminale USB verrà nuovamente abilitato.

Non collegare il dispositivo di ricarica da nessun'altra parte! Il contatto USB-negativo è collegato al negativo della batteria.

Domande frequenti (FAQ)

Prima di sospettare un problema con il sistema, leggere questa sezione. Ci sono numerosi eventi che possono apparire come problemi, ma in realtà sono perfettamente normali. Visitare gpelectric.com per le FAQ più aggiornate.

Sembra che le mie batterie allagate stiano perdendo acqua nel tempo.
Potrebbe essere necessario aggiungere periodicamente acqua distillata alle batterie allagate per sostituire la perdita di liquido durante la ricarica. L'eccessiva perdita di acqua durante un breve periodo di tempo indica la possibilità di sovraccarico o invecchiamento delle batterie.

Durante la ricarica, le mie batterie allagate emettono gas.
Durante la ricarica, all'interno della batteria viene generato gas idrogeno. Le bolle di gas agitano l'acido della batteria consentendogli di ricevere uno stato di carica più completo.

Assicurarsi che le batterie siano in uno spazio ben ventilato.

Il mio voltmetro mostra una lettura diversa rispetto al display del GP-PWM-30-UL
Il valore del misuratore sul display del GP-PWM-30-UL è una lettura approssimativa intesa esclusivamente a scopo indicativo. È presente un errore inerente di circa 0,1 VCC che può essere accentuato se confrontato con le letture di un altro voltmetro.
Potrebbe esserci una leggera differenza tra la tensione della batteria visualizzata sul display del GP-PWM-30-UL e la tensione della batteria misurata ai terminali della batteria. Quando si esegue la risoluzione dei problemi utilizzando un voltmetro, controllare sia la tensione della batteria ai terminali del controller GP-PWM-30-UL sia la tensione della batteria ai terminali della batteria. Se si nota una differenza superiore a 0,5 VCC, ciò indica una grande caduta di tensione possibilmente causata da connessioni allentate, lunghi tratti di cavo, calibro del filo piccolo, cablaggio difettoso, voltmetro difettoso o tutto quanto sopra. Consultare la tabella del calibro minimo del filo suggerito nella Sezione 5 per suggerimenti sul cablaggio e controllare tutti i collegamenti.
Per utenti esperti:
Il GP-PWM-30-UL effettua regolazioni della misurazione della tensione in base alla resistenza che rileva ai terminali della batteria. Oltre alla resistenza nei cavi, le batterie hanno anche una resistenza interna dovuta alle proprietà chimiche. Il controller non può distinguere tra queste due fonti di resistenza. Compenserà fino a 250 mV nel valore visualizzato.

Cosa causa un segnale di avviso e quando vengono attivati gli avvisi?

Connessione	Avviso	Note	LCD
Inversione di polarità della batteria 1	"POL" (POL) sul display LCD e allarme acustico costante
Inversione di polarità della batteria 2	Il display di stato della batteria 2 non viene visualizzato	La batteria 1 deve essere collegata con la polarità corretta affinché l'unità sia accesa
Inversione di polarità FV	"POL" (POL) sul display LCD e allarme acustico costante
Cortocircuito FV		L'unità mostra il simbolo della luna quando il FV è collegato e in piena luce solare	*deve esserci anche la luce solare intensa sul FV

Perché la % SOC della batteria non raggiunge mai il 100%?
Un valore del 100% apparirà solo dopo che una carica Boost o Equalize di 2 ore è stata completata. La tensione di carica deve essere mantenuta per un periodo di tempo prolungato per ripristinare l'energia nel banco batterie alla sua capacità nominale.
Se la tensione di carica non può essere mantenuta continuamente, il tempo effettivo necessario per completare la carica Boost o Equalize potrebbe richiedere molto più di 2 ore, anche più di 1 giorno.
Se i carichi consumano più energia di quella che i pannelli solari possono fornire, il banco batterie non può essere caricato al 100%.

Risoluzione dei problemi

Come leggere questa sezione
La risoluzione dei problemi è suddivisa in tre sottosezioni, raggruppate per sintomi che coinvolgono componenti chiave. I componenti considerati irrilevanti in una diagnosi sono indicati con "Non applicabile" (N/A). Per alcune procedure elencate potrebbe essere necessario un multimetro o un voltmetro.
È imperativo che tutte le precauzioni elettriche indicate nella Sezione Avvertenze e delineate nella Sezione Installazione siano seguite. Anche se sembra che il sistema non funzioni, dovrebbe essere trattato come un sistema perfettamente funzionante che genera energia attiva.

Problemi con il display

Lettura del display: Vuoto
Ora del giorno: Giorno/Notte
Cause possibili:
Collegamento della batteria o del fusibile e/o collegamento dell'array solare (solo di giorno) o collegamento della batteria o del fusibile (solo di notte).
Come capirlo:

Controllare la tensione ai terminali della batteria del controller con un voltmetro e confrontarla con una lettura di tensione ai terminali della batteria.
Se non c'è lettura di tensione ai terminali della batteria del controller, il problema potrebbe essere un fusibile o il cablaggio tra la batteria e il controller. Se la tensione della batteria è inferiore a 6 volt, il controller non funzionerà.
Per l'array solare, ripetere i passaggi 1 e 2 sostituendo tutti i terminali della batteria con i terminali dell'array solare.

Lettura del display: Notte
Ora del giorno: Giorno
Cause possibili:
Il pannello è coperto da qualcosa; il pannello FV è troppo sporco per fornire una tensione sufficientemente alta per caricare la batteria; il pannello FV non è collegato.
Soluzione:
Controllare il pannello e assicurarsi che non sia ostruito. Pulire il pannello se è sporco. Verificare che i cavi FV siano collegati al controller.

Problemi con la tensione

Lettura della tensione: Imprecisa
Ora del giorno: Giorno/Notte
Causa possibile:
Eccessiva caduta di tensione dalle batterie al controller a causa di connessioni allentate, calibro del filo piccolo o entrambi.
Come capirlo:

Controllare la tensione ai terminali della batteria del controller con un voltmetro e confrontarla con la lettura della tensione ai terminali della batteria.
Se c'è una discrepanza di tensione superiore a 0,5 VCC, c'è un'eccessiva caduta di tensione.

Soluzione:
Controllare tutti i collegamenti dal controller alla batteria, incluso il controllo della corretta polarità del filo. Verificare che tutti i collegamenti siano puliti, stretti e sicuri. Accorciare la distanza dal controller alla batteria o ottenere un filo di calibro più grande. È anche possibile raddoppiare il filo di calibro esistente (cioè due tratti di filo) per simulare un filo di calibro più grande.

Problemi con la corrente

Lettura della corrente: 0 A
Ora del giorno: Giorno, cielo sereno
Causa possibile:
La corrente è limitata al di sotto di 1 Amp secondo il normale funzionamento o connessione scarsa tra l'array solare e il controller.
Come capirlo:

La schermata dello stato di carica (SOC) è vicina al 100% e l'icona del sole e della batteria sono presenti con una freccia tra di loro.
Con l'array solare alla luce del sole, controllare la tensione ai terminali dell'array solare del controller con un voltmetro.
Se non c'è lettura ai terminali dell'array solare del controller, il problema è da qualche parte nel cablaggio dall'array solare al controller.

Soluzione:

Tenere premuto il pulsante MAX BOOST per circa 3 secondi per attivare il Boost di potenza massima. Ciò consentirà al controller di caricare le batterie a 14,4 +/- 0,1 VCC (14,4 +/- 0,1 VCC sigillate/gel) con tutta la corrente prodotta dall'array solare.
Controllare tutti i collegamenti dal controller all'array, incluso il controllo della corretta polarità del filo. Verificare che tutti i collegamenti siano puliti, stretti e sicuri. Continuare con le soluzioni di seguito per ulteriore aiuto sulle letture di bassa corrente.

Lettura della corrente: Inferiore al previsto
Ora del giorno: Giorno, cielo sereno
Cause possibili:

La corrente è limitata al di sotto di 1 Amp secondo il normale funzionamento.
Configurazione serie/parallelo e/o collegamenti del cablaggio e/o calibro del filo errati.
Modulo sporco o ombreggiato o mancanza di sole.
Diodo bruciato nel modulo solare quando due o più moduli sono collegati in parallelo.
La batteria è carica.

Come capirlo:

La schermata dello stato di carica della batteria è vicina al 100% e l'icona del sole e della batteria sono presenti con una freccia in mezzo.
Verificare che i moduli e le batterie siano configurati correttamente. Controllare tutti i collegamenti del cablaggio.
I moduli sembrano sporchi, l'oggetto in testa sta ombreggiando i moduli o è una giornata nuvolosa in cui non può essere proiettata un'ombra.

Evitare qualsiasi ombreggiatura, non importa quanto piccola. Un oggetto piccolo come un manico di scopa tenuto attraverso il modulo solare può causare la riduzione della potenza erogata. Anche le giornate nuvolose possono ridurre la potenza erogata dal modulo.
Scollegare uno o entrambi i fili dell'array dal controller. Eseguire una lettura della tensione tra il filo positivo e quello negativo dell'array. Un singolo modulo da 12 volt dovrebbe avere una tensione a circuito aperto compresa tra 17 e 23 VCC. Se si dispone di più di un modulo solare, sarà necessario eseguire questo test tra i terminali positivi e negativi di ciascuna scatola di giunzione del modulo con i fili positivi o negativi scollegati dal terminale.
