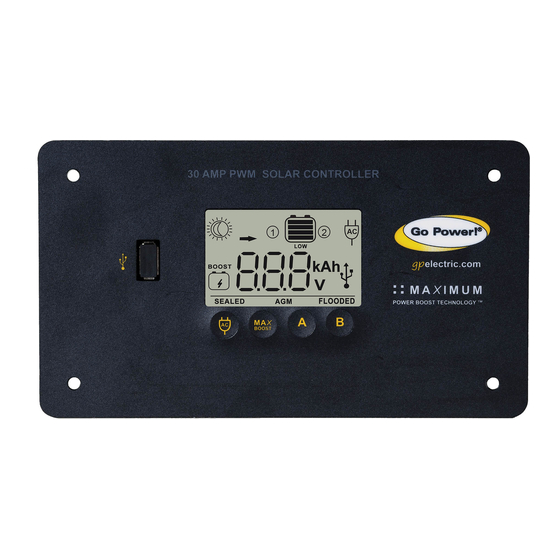

O'rnatishga umumiy nuqtai

Kirish

Quyosh kontrolleri (yoki zaryadlash kontrolleri / regulyatori) sizning fotovoltaik quyosh tizimingizning muhim tarkibiy qismidir. Kontroller batareyani haddan tashqari zaryadlashdan himoya qilish orqali uning ishlash muddatini saqlaydi. Batareyangiz 100% zaryadlangan holatga yetganda, Kontroller quyosh batareyalaridan batareyalarga oqadigan tokni cheklash orqali haddan tashqari zaryadlanishning oldini oladi.

GP-PWM-30-UL Pulse Width Modulation (PWM) texnologiyasidan va batareyangiz bankini zaryadlash va himoya qilish uchun ixtiyoriy tenglashtirish sozlamalarini o'z ichiga olgan noyob to'rt bosqichli zaryadlash tizimidan foydalanadi. GP-PWM30-UL quyosh batareyasining zaryadlash tokini, tizim batareyasining kuchlanishini va batareya zaryadining holatini ko'rsatadigan LCD raqamli displeyga ega. GP-PWM-30-UL, shuningdek, zaryadlash siklining istalgan bosqichida qo'lda bulk va absorbatsiya zaryadi uchun Maximum Power Boost Technology™ ga ega.

Tizim kuchlanishi va toki

GP-PWM-30-UL 12 VDC tizim kuchlanishida foydalanish uchun mo'ljallangan va maksimal uzluksiz DC kirish oqimi 37,5A va kirish kuchlanishi 35VDC uchun mo'ljallangan.

Milliy elektr kodeksi (NEC) 690.7 va 690.8-moddalariga ko'ra, PV modulining ma'lumotlar jadvalidagi ko'rsatkichlar moduldan olinadigan haqiqiy kuchlanish va uzluksiz tokni olish uchun talab qilinadigan qiymatlarga (odatda kuchlanish va tok uchun 1,25) ko'paytirilishi kerak.

NEC omillarini qo'llagan holda, maksimal ruxsat etilgan PV panelning nominal Isc ko'rsatkichi 30A (30A x 1,25 = 37,5A) va maksimal kuchlanish, Voc 28VDC (28VDC x 1,25 = 35VDC) ni tashkil qiladi.

PV panellariga ulangan barcha uskunaning kuchlanish va tok ko'rsatkichlari dalada o'rnatilgan PV panellardan olinadigan kuchlanish va tok darajalarini qabul qila olishi kerak.

Batareya turi

GP-PWM-30-UL qo'rg'oshinli akkumulyatorlar (ventilyatsiya qilingan, GEL yoki AGM turi) bilan foydalanish uchun mos keladi.

Past kuchlanishli ajratish funksiyasi (USB porti)

Batareyaning haddan tashqari razryadlanishining oldini olish uchun ushbu funksiya Battery 1 kuchlanishi 11,0 VDC dan past bo'lganda USB chiqish portini avtomatik ravishda o'chiradi. Batareya 1 kuchlanishi 12,8 VDC ga yetishi bilanoq, USB chiqish porti yana yoqiladi.

Normativ ma'lumot

Texnik xususiyatlar

Tavsif	Qiymat		O'lchamlar (H x W x D): 108 x 190 x 35 mm 4,25 x 7,48 x 1,38 dyuym Og'irligi: 300g / 10,6 oz Maksimal sim o'lchami: #4 AWG Kafolat: 5 yil PWM zaryadlash 3 ta batareyani zaryadlash profili 4 bosqichli zaryadlash Oylik tenglashtirish opsiyasi Zaryadlash oqimi, batareya kuchlanishi va batareya zaryadining holatini ko'rsatadi Teskari polaritdan himoyalangan Haroratni qoplash RoHSga mos, ekologik xavfsiz 12 voltda 495 vattgacha quyosh energiyasini qabul qiladi Maximum Power Boost Technology
Model	GP-PWM-30-UL
Nominal tizim kuchlanishi	12 VDC
Zaryadlash chiqish kuchlanish diapazoni Batareya 1	9.0 – 14.9 VDC
Zaryadlash chiqish kuchlanish diapazoni Batareya 2	9.0 – 14.9 VDC
Maksimal zaryadlash oqimi Batareya 1	37.5A
Maksimal zaryadlash oqimi Batareya 2	37.5A
Maksimal DC kirish kuchlanishi	35.0 VDC
DC kirish kuchlanish diapazoni	9.0 – 35.0 VDC
Maksimal DC kirish ish oqimi	37.5 A
Maksimal DC qisqa tutashuv oqimi	37.5
Maks. ketma-ket sug'urta yoki o'chirgich Quyosh/Batareya 1/Batareya 2	50 A
Ishlash iste'moli (Displeyning orqa yoritgichi yoqilgan)	15mA
Ishlash iste'moli (Displeyning orqa yoritgichi o'chirilgan)	6mA
Qo'llab-quvvatlanadigan batareya turlari	Ventilyatsiya qilingan va muhrlangan (GEL, AGM va boshqalar) qo'rg'oshinli kislota
Bulk/Absorbsiya kuchlanishi (Muhrlangan/Gel, AGM, suv bosgan)	14.1/14.4/14.4V (25°C / 77°F), 30min / kun yoki batareya kuchlanishi < 12.3V bo'lsa, 2 soat
Floating kuchlanish	13.7V (25°C / 77°F)
Tenglashtirish kuchlanishi	14.9V (25°C / 77°F), 2 soat / 28 kun yoki batareya kuchlanishi < 12.1V bo'lsa
Haroratni qoplash	24mV/ºC / 13mV/ºF
USB zaryadlovchi	5V, 800mA
Past kuchlanishli ajratish (USB)	11.0 VDC batareya 12.8V ga yetgandan so'ng qayta ulanadi
Ishlash harorati	40 dan 60°C gacha / - 40 dan 140°F gacha
Displeyning ishlash harorati	10 dan 55°C gacha / 14 dan 131°F gacha
Zaryadlash oqimini pasaytirish (kontrollerning ichki haroratiga asoslangan)	Ichki harorat	Maksimal zaryadlash chiqish oqimi
	<80°C/176°F	37.5A
	80°C/176°F	22.5A
	81°C/177.8°F	15A
	82°C/179.6°F	7.5A
	>82°C/179.6°F	0A
Namlik	99% N.C.
Himoya	Batareyaning teskari polariteti, quyosh batareyasining teskari polariteti, haddan tashqari harorat, PV qisqa tutashuvi, haddan tashqari oqim

MUHIM XAVFSIZLIK KO'RSATMALARI

USHBU KO'RSATMALARNI SAQLAB QOLING
USHBU QO'LLANMA GP-PWM-30-UL MODELI UCHUN MUHIM KO'RSATMALARNI O'Z ICHIGA OLADI, ULAR GP-PWM-30-ULNI O'RNATISH VA XIZMAT KO'RSATISH VAQTIDA AMAL QILISH KERAK.

	Barcha quvvat manbalarini uzing	Elektr toki juda xavfli bo'lishi mumkin. O'rnatish faqat litsenziyaga ega elektrchi yoki malakali xodimlar tomonidan amalga oshirilishi kerak.
	Batareya va simlarni ulash xavfsizligi	Batareyalar bilan ishlashda yoki ularning atrofida ishlashda batareya ishlab chiqaruvchisining barcha xavfsizlik qoidalariga rioya qiling. Zaryadlash vaqtida batareyalar vodorod gazini ishlab chiqaradi, bu juda portlovchi hisoblanadi.
	Simlarni ulash	Barcha ulanishlar qattiq va xavfsiz ekanligiga ishonch hosil qiling. Bo'sh ulanishlar uchqun va issiqlik hosil qilishi mumkin. Ular hali ham qattiq ekanligiga ishonch hosil qilish uchun o'rnatishdan bir hafta o'tgach, ulanishlarni tekshirishni unutmang.
	Xavfsiz ishlang	O'rnatish vaqtida himoya ko'zoynaklari va tegishli kiyim kiying. Elektr toki bilan ishlashda va batareyalar bilan ishlashda va ularning atrofida ishlashda juda ehtiyot bo'ling.
	To'g'ri polaritga rioya qiling	Batareya 1 terminallarining teskari polariteti kontrollerning ogohlantiruvchi signal berishiga olib keladi. Batareya 2 terminallarining teskari ulanishi signalga olib kelmaydi. Biroq, kontroller LCDda Batareya 2 uchun ma'lumotni zaryadlamaydi yoki ko'rsatmaydi. Kontroller Batareya 1 terminallari to'g'ri polaritga ega batareyaga ulanmaguncha ishlamaydi. Ushbu xatoni tuzatmaslik kontrollerga zarar yetkazishi mumkin.
	GP-PWM-30-UL maksimal tok ko'rsatkichlaridan oshmang	Quyosh tizimining maksimal toki parallel ulangan PV moduli– nominal qisqa tutashuv oqimlari (Isc) yig'indisining 1,25 ga ko'paytirilganiga teng. Natijada paydo bo'lgan tizim toki 37,5A dan oshmasligi kerak. Agar sizning quyosh tizimingiz ushbu qiymatdan oshib ketsa, mos keladigan kontroller alternativi uchun dileringizga murojaat qiling.
	GP-PWM-30-UL maksimal kuchlanish ko'rsatkichlaridan oshmang	Massivning maksimal kuchlanishi ketma-ket ulangan modullarning PV moduli–nominal ochiq kontaktli kuchlanish yig'indisining 1,25 ga (yoki NEC 690.7 dan Jadvalda keltirilgan qiymatga 690.7 A) ko'paytirilganiga teng. Natijada paydo bo'lgan kuchlanish 35V dan oshmasligi kerak. Agar sizning quyosh tizimingiz ushbu qiymatdan oshib ketsa, mos keladigan kontroller alternativi uchun dileringizga murojaat qiling.

Kerakli asboblar va materiallar

Yassi tornavida (sim terminallari uchun)
Philips tornavidasi (o'rnatish vintlari uchun)

Agar GP-PWM-30-UL kontrolleri Go Power! RV quyosh energiyasi to'plami bilan sotib olingan bo'lsa, unda UVga chidamli sim kiritilgan. Go Power! RV quyosh energiyasi to'plamini o'rnatish bo'yicha ko'rsatmalar uchun to'plam bilan birga taqdim etilgan o'rnatish qo'llanmasiga murojaat qiling.

Joyni tanlash

GP-PWM-30-UL devorga tekis o'rnatilishi uchun mo'ljallangan, yo'ldan tashqarida, lekin osongina ko'rinadigan joyda.
GP-PWM-30-UL quyidagicha bo'lishi kerak:

Batareya 1 ga imkon qadar yaqinroq o'rnatilgan
Qurilmaning sovishini optimallashtirish uchun vertikal yuzaga o'rnatilgan
Bino ichida, ob-havodan himoyalangan

RVda eng keng tarqalgan kontroller joylashuvi muzlatgich ustidadir. Quyosh batareyasidan keladigan sim odatda RVga tomdagi muzlatgich teshigi orqali yoki Go Power! dan foydalanish orqali kiradi. Kabel kirish plitasi (alohida sotiladi), bu o'rnatuvchilarga simlarni tomning istalgan qismidan o'tkazish imkonini beradi. PV ulanishlari to'g'ridan-to'g'ri kontrollerga ulanishi kerak. Musbat va manfiy batareya ulanishlari kontrollerdan to'g'ridan-to'g'ri batareyalarga ulanishi kerak. Kontroller va batareya o'rtasida musbat yoki manfiy taqsimlash shinasidan foydalanishga ruxsat etiladi, agar u to'g'ri o'lchamda bo'lsa, elektr jihatidan xavfsiz va etarli sim o'lchami saqlanib qolsa.

O'rnatish ko'rsatmalari

O'rnatishga tayyorlaning. Kontrollerni tekis o'rnatish uchun to'rtta o'rnatish teshigini va kesish chizig'ini belgilash uchun taqdim etilgan shablondan foydalaning.

Quyosh modullarini o'rnatishni yakunlang. Agar ushbu GP-PWM-30-UL Go Power! Quyosh energiyasi to'plamining bir qismi sifatida sotib olingan bo'lsa, taqdim etilgan o'rnatish qo'llanmasiga amal qiling. Aks holda, quyosh modulini o'rnatish va simlarni ulash bo'yicha ishlab chiqaruvchining ko'rsatmalariga amal qiling.

	GP-PWM-30-UL maksimal tok ko'rsatkichlaridan oshmang	Quyosh tizimining maksimal toki parallel ulangan PV moduli– nominal qisqa tutashuv oqimlari (Isc) yig'indisining 1,25 ga ko'paytirilganiga teng. Natijada paydo bo'lgan tizim toki 37,5A dan oshmasligi kerak. Agar sizning quyosh tizimingiz ushbu qiymatdan oshib ketsa, mos keladigan kontroller alternativi uchun dileringizga murojaat qiling.
	GP-PWM-30-UL maksimal kuchlanish ko'rsatkichlaridan oshmang	Massivning maksimal kuchlanishi ketma-ket ulangan modullarning PV moduli–nominal ochiq kontaktli kuchlanish yig'indisining 1,25 ga (yoki NEC 690.7 dan Jadvalda keltirilgan qiymatga 690.7 A) ko'paytirilganiga teng. Natijada paydo bo'lgan kuchlanish 35V dan oshmasligi kerak. Agar sizning quyosh tizimingiz ushbu qiymatdan oshib ketsa, mos keladigan kontroller alternativi uchun dileringizga murojaat qiling.

Sim turini va o'lchamini tanlang. Agar ushbu GP-PWM-30-UL Go Power! Quyosh energiyasi to'plamining bir qismi sifatida sotib olingan bo'lsa, tegishli sim turi, o'lchami va uzunligi ta'minlanadi. Iltimos, "Foydalanish bo'yicha ko'rsatmalar" 6-bo'limga o'ting. Agar GP-PWM-30-UL alohida sotib olingan bo'lsa, bu yerda keltirilgan ko'rsatmalarga amal qiling.
Sim turini torli mis UVga chidamli sim bo'lishi tavsiya etiladi. Simning charchashi va bo'shashgan ulanish ehtimoli qattiq simga nisbatan torli simda sezilarli darajada kamayadi. Sim o'lchami nominal tokni ushlab tura olishi, shuningdek, kuchlanishning pasayishini minimallashtirishi kerak.
Simni tozalash o'lchami
GPPWM-30-UL orqa tomonida simlarni to'g'ri uzunlikka tozalashingizga yordam beradigan tozalash o'lchami diagrammasini topasiz. Simni tozalash o'lchamining konkav teshigiga, u tozalash o'lchami teshigining orqa tomoniga yetguncha joylashtiring. Qalam yoki barmog'ingiz bilan simning uzunligini tozalash o'lchami teshigining orqa tomonidan kontrollerning chetiga belgilang va kontrollerga ulanadigan barcha simlarni ushbu uzunlikka tozalang.

Tavsiya etilgan minimal sim o'lchami
(Kabel uzunligi quyosh batareyasidan batareya bankiga maksimal 25 fut.)

Sim turi Minimal sim o'lchami (AWG) Maksimal sim o'lchami (AWG)

Faqat mis 90°C AWG 10 AWG 4

Batareya va quyosh modulida ishlatiladigan kabeldagi polaritni (musbat va manfiy) aniqlang. Rangli simlardan foydalaning yoki sim uchlarini teglarga belgilang. GP-PWM-30-UL himoyalangan bo'lsa ham, teskari polarit bilan aloqa qurilmaga zarar yetkazishi mumkin.
GP-PWM-30-UL ni ulash. GP-PWM-30-UL ni 6-bo'limdagi simlarni ulash sxemasiga muvofiq ulang. Simlarni quyosh batareyasidan va batareyalardan GP-PWM-30-UL joylashgan joyga o'tkazing. Barcha simlar ulanmaguncha quyosh batareyasini shaffof bo'lmagan material bilan yoping.

Barcha simlar Milliy elektr kodeksiga, ANSI/NFPA 70 ga muvofiq bo'lishi kerak.
Birinchi navbatda batareya simlarini kontrollerga ulang, so'ngra batareya simlarini batareyaga ulang.
Barcha terminal vintlarini quyidagicha torting:

Torli mis 90°C sim

Sim o'lchami AWG Nominal moment (dyuym-lbs)

10 20

8 25

6 35

4 35

Batareya quvvati ulangan holda, kontroller quvvatlanishi va ma'lumotni ko'rsatishi kerak. Quyosh simlarini kontrollerga ulang va quyosh batareyasidan shaffof bo'lmagan materialni olib tashlang. To'g'ri ishlashi uchun quyosh batareyasining manfiy va batareya simlari to'g'ridan-to'g'ri kontrollerga ulanishi kerak. Quyosh batareyasining manfiy yoki batareya kontrollerining manfiy simlarini transport vositasining shassisiga ulamang.
GP-PWM-30-UL ni o'rnatish. GP-PWM-30-UL ni to'rtta o'rnatish vintidan foydalanib devorga o'rnating.

Kontrollerdan foydalanishni boshlashdan oldin GP-PWM-30-UL dagi batareya turini o'rnatishingiz kerak. Standart batareya sozlamalari AGM batareyalari uchun mo'ljallangan.
Tabriklaymiz, endi sizning GP-PWM-30-UL ishlashi kerak. Agar batareya quvvati past bo'lsa va quyosh batareyasi quvvat ishlab chiqaradigan bo'lsa, batareyangiz zaryadlana boshlashi kerak.
Qayta tortish: 30 kun ishlagandan so'ng, simlarning kontrollerga to'g'ri mahkamlanganligini ta'minlash uchun barcha terminal vintlarini qayta torting

Ushbu qurilma GFDI qurilmasi bilan ta'minlanmagan. Ushbu zaryadlash kontrolleri Milliy elektr kodeksining 690-moddasida o'rnatish joyi uchun talab qilinganidek, tashqi GFDI qurilmasi bilan ishlatilishi kerak.

Ulanish sxemasi

GP-PWM-30-ULning maksimal 37.5A reytingi quyosh modullarining nom plastinkasi reytinglaridan 30 amperlik umumiy maksimal qisqa tutashuv oqimi reytingiga (Isc) asoslangan. Milliy elektr kodeksi PV uskunasi/tizimining reytingini PV modul reytinglaridan maksimal Isc ning 125% qilib belgilaydi (1,25 marta 30 = 37,5A). Masalan, har biri 7 amper Isc ga ega bo'lgan uchta modul parallel ravishda jami 21 amper Isc kirishiga teng. GP-PWM-30-UL bilan foydalanish uchun PV modullarini tanlashda umumiy nom plastinkasi Isc oqimi 30A dan oshmasligi kerak. Quyosh modullari o'zlarining spetsifikatsiya nom plastinkasi yorlig'ida Isc amperlarini ro'yxatga oladi.

Faqat bitta batareyani zaryadlash

Agar siz faqat bitta batareyani zaryadlash uchun GP-PWM-30-UL dan foydalanayotgan bo'lsangiz, quyidagi ulanish sxemasidan foydalaning. Batareyangizni quyosh tekshirgichidagi batareya 1 terminallariga ulang.

Eslatma: Ishlatiladigan sug'urta yoki o'chirgich 50 amperdan katta bo'lmasligi kerak

Tekshirgich Batareya 1 terminallariga ulangan batareya bo'lmasa ishlamaydi

Fotovoltaik (quyosh) massivi yorug'likka ta'sir qilganda, u ushbu uskunaga doimiy kuchlanish beradi

Ikki batareyani zaryadlash

Agar siz ikkita alohida akkumulyator batareyasini zaryadlash uchun GP-PWM-30-UL dan foydalanayotgan bo'lsangiz, quyidagi ulanish sxemasidan foydalaning. 1-batareya bankini 1-batareya terminallariga va 2-batareya bankini quyosh tekshirgichining orqa tomonidagi 2-batareya terminallariga ulang.

Asosiy/doimiy batareyangiz (uy banki) 1-batareya terminallariga ulanganligiga ishonch hosil qiling. Ikkilamchi batareyangizni faqat 2-batareya terminallariga ulang. Doimiy batareyangiz (1-batareya) avval to'liq oqimni oladi. 1-batareya to'liq zaryadlangandan so'ng, to'liq oqim 2-batareyani zaryadlash uchun mavjud bo'ladi.

Tekshirgich Batareya 1 terminallariga ulangan batareya bo'lmasa ishlamaydi.

Eslatma: Ishlatiladigan sug'urtalar yoki o'chirgichlar 50 amperdan katta bo'lmasligi kerak.

Fotovoltaik (quyosh) massivi yorug'likka ta'sir qilganda, u ushbu uskunaga doimiy kuchlanish beradi

Foydalanish bo'yicha ko'rsatmalar

Quvvatni yoqish

GP-PWM-30-UL batareyaga ulanganida, tekshirgich Quvvatni yoqish (Power Up) rejimiga o'tadi.
Ko'rsatilgan piktogrammalar: Raqamli displeyning barcha segmentlari; Orqa yorug'lik miltillaydi

GP-PWM-30-UL Quvvatni yoqish (Power Up) sodir bo'lganda batareyaning kuchlanishiga qarab, tekshirgich Kuchaytirish zaryadini (Boost Charge) bajarishi yoki tezda Suzuvchi zaryadga (Float Charge) o'tishi mumkin. Tanlangan Zaryadlash profili Quvvatni yoqishdan (Power Up) keyin keyingi kunda boshlanadi (batafsil ma'lumot uchun Zaryadlash profili jadvaliga qarang).

Batareya turini va zaryadlash profilini sozlash

1-batareyani sozlash
1-batareya uchun batareya turini sozlash uchun B tugmachasini 3 soniya ushlab turing. Displey miltillovchi 1 raqamini ko'rsatganda, B tugmachasini qo'yib yuboring.

Keyin, profil parametrlarini almashtirish uchun B tugmachasini bosib, 1-batareyaning zaryadlash profilini tanlang: Muhrlangan/Gel, AGM yoki To'ldirilgan. Batareya profilini tasdiqlash uchun A tugmachasini 3 soniya bosib turing.

2-batareyani sozlash
Agar sizda ulangan ikkinchi batareya bo'lsa, tekshirgich darhol sizdan miltillovchi 2 raqami bilan 2-batareya uchun batareya turini sozlashni so'raydi.

Agar tekshirgichga ulangan ikkinchi batareya bo'lmasa yoki ikkinchi batareya teskari polarit bilan ulangan bo'lsa, tekshirgich sizdan 2-batareya uchun batareya turini tanlashni so'ramaydi va LCD ekranda hech qanday holat ma'lumotlari ko'rsatilmaydi.

2-batareyaning zaryadlash profilini tanlash uchun profil parametrlarini almashtirish uchun B tugmachasini bosing: Muhrlangan/Gel, AGM yoki To'ldirilgan. Batareya profilini tasdiqlash uchun A tugmachasini 3 soniya bosib turing.

O'zgaruvchan bo'lmagan xotira: GP-PWM-30-UL da qilingan har qanday sozlamalar, hatto tekshirgichdan quvvat uzilgan bo'lsa ham saqlanadi. Har bir profil haqida batafsil ma'lumot olish uchun quyidagi Batareyani zaryadlash profili jadvaliga qarang.

Batareyani zaryadlash profili jadvali

Batareya turi	MUHRLANGAN/GEL	AGM	TO'LDIRILGAN
Suzuvchi zaryad @ 25°C:	13,7 VDC (+/- 0,1 V)
Ommaviy/Absorbsiya zaryadi @ 25°C: Har kuni ertalab 30 daqiqaga sozlang. Agar batareya kuchlanishi 12,3 voltdan pastga tushsa, 2 soat davomida qo'llaniladi.	14,1 VDC (+/- 0,1V)	14,4 VDC (+/- 0,1V)	14,4 VDC (+/- 0,1V)
Tenglashtirish zaryadi @ 25°C: Har 28 kunda 2 soat davomida va batareya kuchlanishi 12,1 voltdan pastga tushsa, qo'llaniladi.	Yo'q	Yo'q	14,9 VDC (+/-0,1V)
Agar zaryadlash sikli bir kunda yakunlana olmasa, u keyingi kunda davom etadi. MUHRLANGAN/GEL, AGM va TO'LDIRILGAN atamalari batareyalarning umumiy belgilanishidir. Batareya ishlab chiqaruvchisining tavsiyalariga eng mos keladigan zaryadlash profilini tanlang.

Avtomatik tenglashtirish: GP-PWM-30-UL da oyiga bir marta batareyalaringizni yuqori kuchlanishda zaryadlaydigan va qayta ishlaydigan avtomatik tenglashtirish funksiyasi mavjud bo'lib, u har qanday ortiqcha sulfatlanishning olib tashlanishini ta'minlaydi.

Bu funksiya faqat To'ldirilgan batareyalar tanlangan bo'lganda mavjud.

Maksimal quvvatni oshirish texnologiyasi™

Maksimal quvvatni oshirish texnologiyasi™ (MPBT) quyosh tekshirgichining normal zaryadlash algoritmini bekor qilish imkonini beradi. MPBT, agar siz tunda ko'p yuk talab qilishingizni bilsangiz, kun oxirigacha ishlatilishi uchun mo'ljallangan. Ushbu funksiya, shuningdek, batareyalarni to'g'ridan-to'g'ri 14,4 VDC gacha (To'ldirilgan va AGM) (Muhrlangan/Gel uchun 14,1 VDC) zaryad qilish uchun quyosh tekshirgichini o'rnatganingizda ham ishlatilishi mumkin.

Faollashtirish uchun MAX BOOST tugmachasini 3 soniya ushlab turing. To'liq quyosh nuri bo'lguncha, batareyaning zaryad holatidan qat'i nazar, batareya kuchlanishingiz 30 daqiqa davomida oshiriladi (To'ldirilgan va AGM uchun 14,4 VDC va MUHRLANGAN/GEL uchun 14,1 VDC).
Ko'rsatilgan piktogrammalar: BOOST; Batareya belgisi

Eskiroq tekshirgichlarda BOOST matn belgisi tekshirgich 30 daqiqa davomida Kuchaytirish zaryadi kuchlanishini ushlab turguncha yonib turadi. Yangiroq tekshirgichlarda BOOST matn belgisi faqat tekshirgich Kuchaytirish zaryadi kuchlanishini ushlab turganda paydo bo'ladi.

Batareyalarga gaz berish tufayli zarar yetkazishi mumkinligi sababli, Maksimal quvvatni oshirish funksiyasidan kuniga ikki martadan ko'p foydalanmang.

Agar quyosh nuri yetarli bo'lmasa yoki mavjud bo'lmasa, Maksimal quvvatni oshirishni yakunlash tugmani bosgan vaqtdan boshlab 30 daqiqadan ko'proq vaqtni olishi mumkin. Maksimal quvvatni oshirish va BOOST belgisini Max BOOST tugmachasini bosish orqali o'chirib bo'lmaydi.

Tekshirgich displey ma'lumotlarini ko'rish

GP-PWM-30-UL displey ma'lumotlarini ko'rish uchun ikkita rejimga ega, qo'lda va avtomatik aylantirish. A tugmachasini 3 soniya ushlab turish orqali ikkita rejim o'rtasida o'zgartirishingiz mumkin.

1-rejim: Displey ma'lumotlarini qo'lda aylantirish
1-batareya holati qiymatlari
1 va 2-batareyalar uchun Batareya kuchlanishi, PV zaryadlash oqimi va Batareya zaryadlash holati (SOC) o'rtasida almashtirish uchun B tugmachasini bosing. 1-batareya uchun kuchlanishni ko'rsatish uchun B tugmachasini bosing.
Ko'rsatilgan piktogrammalar: Batareya SOC, Volt belgisi (V), 1-belgi

1-batareya uchun PV zaryadlash oqimini ko'rsatish uchun B tugmachasini bosing. GP-PWM30-UL 1-batareya to'liq zaryadga yetganda oqimni cheklashni boshlaydi. 1-batareya uchun ishlatilmaydigan oqim 2-batareyani zaryadlash uchun ishlatiladi.
Ko'rsatilgan piktogrammalar: O'q, Amper belgisi (A), Batareya SOC, 1-belgi

Batareyaning zaryad holati foiz sifatida ko'rsatiladi.
Ko'rsatilgan piktogrammalar: Batareya SOC, Foiz belgisi (%), 1-belgi
100% qiymati faqat Kuchaytirish yoki Tenglashtirish zaryadi tugallangandan so'ng ko'rsatiladi.

2-batareya holati qiymatlari
2-batareya kuchlanishini ko'rsatish uchun B tugmachasini bosing.
Ko'rsatilgan piktogrammalar: Batareya SOC, Volt belgisi (V), 2-belgi
Bu faqat ikkita akkumulyator banki ulangan bo'lsa va 2-akkumulyator banki to'g'ri polarit bilan ulangan bo'lsa ko'rsatiladi.

2-batareya uchun PV zaryadlash oqimini ko'rsatish uchun B tugmachasini bosing. GP-PWM30-UL 2-batareya to'liq zaryadga yetganda oqimni cheklashni boshlaydi.
Ko'rsatilgan piktogrammalar: O'q, Amper belgisi, Batareya SOC, 2-belgi

Batareyaning zaryad holati foiz sifatida ko'rsatiladi.
Ko'rsatilgan piktogrammalar: Batareya SOC, Foiz belgisi (%), 2-belgi

2-rejim: Displey ma'lumotlarini avtomatik ravishda o'zgartirish
A tugmachasini 3 soniya ushlab turish orqali avtomatik rejimni tanlashingiz mumkin.
Displey 1-rejimdagi kabi bir xil ma'lumotni ko'rsatadi, lekin quyidagi ma'lumotlar o'rtasida har 8 soniyada displeyni avtomatik ravishda o'zgartiradi:
1-batareya: Kuchlanish; PV zaryadlash oqimi; Batareyaning zaryad holati (SOC)
2-batareya: Kuchlanish; PV zaryadlash oqimi; Batareyaning zaryad holati (SOC)
Agar 2-batareya ulanmagan bo'lsa, tekshirgich faqat 1-batareya uchun ma'lumotni o'zgartiradi.

Xatolar

Haddan tashqari kuchlanish
Agar GP-PWM-30-UL 1-batareya bankida batareyaning haddan tashqari kuchlanishini (15,5 VDC) sezsa, tekshirgich ishlashni to'xtatadi va displey barcha piktogrammalar bilan miltillay boshlaydi. Kuchlanish normal darajaga <15,5 VDC tushganda tekshirgich ishlashni davom ettiradi.
Ko'rsatilgan piktogrammalar: Barcha belgilar

Tekshirgich 2-batareyada haddan tashqari kuchlanishni ko'rsatmaydi.

Past kuchlanish
1-batareya past: Agar 1-batareya bankining SOC 0% ga yetsa, batareya SOC belgisi ostida "LOW" (PAST) matnini ko'rsatadi. Tekshirgich ushbu sharoitda ishlashni davom ettiradi va faqat 1-batareyaning kuchlanishi 9,0 VDC dan pastga tushsa ishlashni to'xtatadi.

2-batareya past: Agar ikkita akkumulyator banki ulangan bo'lsa va 2-akkumulyator bankining SOC 0% ga yetsa, batareya SOC belgisi ostida "LOW" (PAST) matnini ko'rsatadi. Tekshirgich ushbu sharoitda ishlashni davom ettiradi va faqat 1-batareyaning kuchlanishi 9,0 VDC dan pastga tushsa ishlashni to'xtatadi (chunki GP-PWM-30-UL 1-batareya tomonidan quvvatlanadi).

Ko'rsatilgan piktogrammalar: Batareya SOC belgisi, LOW (PAST), 1 yoki 2-belgi

1-batareyaning teskari polarit
Agar GP-PWM-30-UL 1-batareyada teskari polaritni sezsa, tekshirgich ishlashni to'xtatadi, doimiy ravishda signal beradi va POL ni ko'rsatadi. Xato bartaraf etilganda tekshirgich ishlashni davom ettiradi.
Ko'rsatilgan piktogrammalar: POL

Displey belgilari

Belgi	Quyidagilar uchun indikator:
Batareya 1
	Kunduzgi vaqt: PV zaryad oqimi
	Tungi vaqt
	Batareya kuchlanishi
	Batareya zaryadining holati
SEALED	Muhrlangan/Gel
AGM	AGM
FLOODED	To'ldirilgan
Batareya 2
	Kunduzgi vaqt: PV zaryad oqimi
	Tungi vaqt
	Batareya kuchlanishi
	Batareya zaryadining holati
SEALED	Muhrlangan/Gel
AGM	AGM
FLOODED	To'ldirilgan
Boshqa belgilar
	USB zaryadlovchi yoqilgan (USB zaryadlovchi o'chirilgan bo'lsa, hech qanday belgi ko'rsatilmaydi)
	Invertor yoqilgan (Faqat invertor qattiq sim bilan ulangan bo'lsa ishlatilishi mumkin. 9.0-bo'limga qarang. Invertor o'chirilgan bo'lsa, hech qanday belgi ko'rsatilmaydi)
BOOST	Maksimal quvvatni oshirish faollashtirildi, Boost zaryadi tugallanmagan
LOW	Batareya 1 / 2 kuchlanishi 11,0 VDC dan past
Butun displey miltillay boshlaydi	Batareya 1 kuchlanishi > 15,5 VDC
Belgi yo'q	Batareya 2 kuchlanishi >15,5 VDC
POL	Batareya 1 teskari polariteti
Batareya zaryadining holati
Belgi	Batareya kuchlanishi
	Faqat to'liq Boost yoki tenglashtirish siklidan keyin ko'rsatiladi
	>= 12.6 VDC
	>= 11.8 -12.6 VDC
	> 11.0 -11.8 VDC
	<= 11.0 VDC
100%	Faqat to'liq Boost yoki tenglashtirish siklidan keyin ko'rsatiladi
90%	>= 12.8 VDC
	 < 12.8 VDC 90% va > 11.0 VDC
0%	<= 11.0 VDC

Invertorni boshqarish (yoqish/o'chirish)

Quyidagi Go Power!® invertorlarini GP-PWM-30-UL orqali yoqish/o'chirish mumkin, bunda modular 6p4c RJ11 tipidagi ulagich ishlatiladi (ixtiyoriy Go Power!® invertor pulti bilan birga):

GP-ISW700-12
GP-ISW1000-12
GP-SW1000-12
GP-HS1500-12
GP-ISW1500-12
GP-ISW2000-12
GP-SW2000-12
GP-SW3000-12

*GP-SW1500 Invertori mos kelmaydi.

Avval invertorni to'g'ridan-to'g'ri batareyaga ulang (invertor bilan birga kelgan o'rnatish ko'rsatmalariga amal qiling). Keyin, modular kabelni (invertor masofadan boshqarish qutisida topilgan) invertorning uzoq terminaliga va GPPWM-30-UL ning uzoq terminaliga ulang (AC vilkasi belgisi bilan belgilangan). Iltimos, invertorning kalitini 2-pozitsiyaga (Masofadan boshqarish) o'zgartiring.

Endi siz ulangan invertorni 3 soniya davomida AC Symbol Button (AC belgisi tugmasi)ni bosib ushlab turish orqali yoqishingiz yoki o'chirishingiz mumkin. Invertor AC vilkasi belgisi displeyda paydo bo'lganda yoqiladi va yo'qolganda o'chadi.

USB zaryadlash

GP-PWM-30-UL uyali telefonlar, planshetlar, kichik musiqa pleyerlari kabi kichik mobil qurilmalarga 5,0 VDC yetkazib berish uchun standart USB ulagichini taklif etadi. Ushbu zaryadlash porti 800 mA gacha oqim bilan ta'minlay oladi. Terminalga kirish uchun USB terminalining rezina qopqog'ini olib tashlang.
USB zaryadlash porti USB belgisi displeyda paydo bo'lganda har doim faol bo'ladi. Batareya 1, Batareya 1 terminallariga ulangan, USB zaryadlovchi uchun quvvatni ta'minlaydi. Agar batareya 1 kuchlanishi 11,0 VDC dan pastga tushsa, kontroller USB zaryadlovchini avtomatik ravishda o'chiradi. Agar PV paneli/massividan Batareya 1 ni 12,8 VDC dan yuqori zaryad qilish uchun etarli oqim mavjud bo'lsa, USB terminali qayta yoqiladi.

Zaryadlash moslamasini boshqa joyga ulamang! USB-Salbiy kontakt batareyaning salbiysiga ulangan.

Tez-tez so'raladigan savollar (TSS)

Tizim bilan bog'liq muammo bor deb gumon qilishdan oldin, ushbu bo'limni o'qing. Muammo kabi ko'rinishi mumkin bo'lgan, ammo aslida mutlaqo normal bo'lgan ko'plab hodisalar mavjud. Iltimos, eng so'nggi TSS uchun gpelectric.com saytiga tashrif buyuring.

Mening to'ldirilgan batareyalarim vaqt o'tishi bilan suv yo'qotayotganga o'xshaydi.
To'ldirilgan batareyalarga zaryadlash paytida suyuqlik yo'qolishini almashtirish uchun vaqti-vaqti bilan distillangan suv qo'shish kerak bo'lishi mumkin. Qisqa vaqt ichida suvning haddan tashqari yo'qolishi haddan tashqari zaryadlash yoki batareyalarning eskirishi mumkinligini ko'rsatadi.

Zaryad olayotganda mening to'ldirilgan batareyalarim gaz chiqarmoqda.
Zaryadlash paytida batareyada vodorod gazi hosil bo'ladi. Gaz pufakchalari batareya kislotasini aralashtirib, unga to'liq zaryad olish imkonini beradi.

Batareyalar yaxshi shamollatiladigan joyda bo'lishini ta'minlang.

Mening voltmetrim GP-PWM-30-UL displeyidan boshqa ko'rsatkichni ko'rsatadi
GP-PWM-30-UL displeyidagi o'lchagich qiymati faqat ko'rsatish maqsadlarida mo'ljallangan taxminiy ko'rsatkichdir. Boshqa voltmetr ko'rsatkichlari bilan solishtirganda kuchayishi mumkin bo'lgan taxminan 0,1 VDC xatolik mavjud.
GP-PWM-30-UL displeyida ko'rsatilgan batareya kuchlanishi va batareya terminallarida o'lchanadigan batareya kuchlanishi o'rtasida ozgina farq bo'lishi mumkin. Voltmetrdan foydalanib nosozliklarni bartaraf etishda GP-PWM-30-UL kontroller terminallaridagi batareya kuchlanishini va batareya terminallaridagi batareya kuchlanishini tekshiring. Agar 0,5 VDC dan ortiq farq aniqlansa, bu bo'shashgan ulanishlar, uzun simlar, kichik sim o'lchagichi, noto'g'ri simlar, noto'g'ri voltmetr yoki yuqoridagilarning hammasi tufayli katta kuchlanish pasayishini ko'rsatadi. Simlarni ulash bo'yicha takliflar uchun 5-bo'limdagi tavsiya etilgan minimal sim o'lchagich diagrammasiga murojaat qiling va barcha ulanishlarni tekshiring.
Murakkab foydalanuvchilar uchun:
GP-PWM-30-UL batareya terminallarida aniqlangan qarshilik asosida kuchlanish o'lchovlarini sozlaydi. Simlardagi qarshilikka qo'shimcha ravishda, batareyalarda ham kimyoviy xususiyatlar tufayli ichki qarshilik mavjud. Kontroller qarshilikning bu ikki manbasini ajrata olmaydi. U ko'rsatilgan qiymatda 250 mV gacha kompensatsiya qiladi.

Ogohlantirish signaliga nima sabab bo'ladi va ogohlantirishlar qachon ishga tushiriladi?

Ulanish	Ogohlantirish	Eslatmalar	LCD
Batareya 1 teskari polariteti	LCD-da "POL" va doimiy eshitiladigan signal
Batareya 2 teskari polariteti	Batareya 2 holati displeyi ko'rsatilmaydi	Blok yoqilishi uchun Batareya 1 to'g'ri polarit bilan ulangan bo'lishi kerak
PV teskari polariteti	LCD-da "POL" va doimiy eshitiladigan signal
PV qisqa tutashuvi		PV ulangan va yorug' quyosh nurida bo'lganda, blok oy belgisini ko'rsatadi	*PVda ham yorug' quyosh nuri bo'lishi kerak

Nima uchun batareya SOC % hech qachon 100% ga yetmaydi?
100% qiymat faqat 2 soatlik Boost yoki tenglashtirish zaryadi tugallangandan so'ng paydo bo'ladi. Batareya bankidagi energiyani nominal quvvatiga qaytarish uchun zaryad kuchlanishi uzoq vaqt davomida saqlanishi kerak.
Agar zaryad kuchlanishini doimiy ravishda ushlab turish imkoni bo'lmasa, Boost yoki tenglashtirish zaryadini to'ldirish uchun ketadigan haqiqiy vaqt 2 soatdan ko'proq, hatto 1 kundan ham ko'proq vaqtni olishi mumkin.
Agar yuklar quyosh panellari ta'minlay oladigan quvvatdan ko'proq quvvat sarflasa, batareya banki 100% gacha zaryadlana olmaydi.

Nosozliklarni bartaraf etish

Ushbu bo'limni qanday o'qish kerak
Nosozliklarni bartaraf etish uchta kichik bo'limga bo'lingan bo'lib, asosiy komponentlarni o'z ichiga olgan alomatlar bo'yicha guruhlangan. Diagnostikada ahamiyatsiz deb hisoblangan komponentlar "Qo'llanilmaydi" (N/A) sifatida belgilanadi. Ro'yxatdagi ba'zi protseduralar uchun multimetr yoki voltmetr talab qilinishi mumkin.
Ogohlantirish bo'limida ko'rsatilgan va o'rnatish bo'limida ko'rsatilgan barcha elektr xavfsizligi qoidalariga rioya qilish juda muhimdir. Hatto tizim ishlamayotgandek tuyulsa ham, uni jonli quvvat ishlab chiqaradigan to'liq ishlaydigan tizim sifatida ko'rib chiqish kerak.

Displey bilan bog'liq muammolar

Displey ko'rsatkichi: Bo'sh
Kun vaqti: Kunduzgi/Tungi
Mumkin bo'lgan sabablar:
Batareya yoki sug'urta ulanishi va/yoki quyosh massivi ulanishi (faqat kunduzi) yoki batareya yoki sug'urta ulanishi (faqat tungi).
Qanday aniqlash mumkin:

Voltmetr bilan kontroller batareya terminallaridagi kuchlanishni tekshiring va batareya terminallaridagi kuchlanish ko'rsatkichi bilan solishtiring.
Agar kontroller batareya terminallarida kuchlanish ko'rsatkichi bo'lmasa, muammo sug'urta yoki batareya va kontroller o'rtasidagi simlar bo'lishi mumkin. Agar batareya kuchlanishi 6 voltdan past bo'lsa, kontroller ishlamaydi.
Quyosh massivi uchun barcha batareya terminallarini quyosh massivi terminallari bilan almashtirib, 1 va 2-bosqichlarni takrorlang.

Displey ko'rsatkichi: Tungi vaqt
Kun vaqti: Kunduzgi
Mumkin bo'lgan sabablar:
Panel nimadir bilan qoplangan; PV paneli batareyani zaryad qilish uchun etarli darajada yuqori kuchlanishni ta'minlay olmaydigan darajada ifloslangan; PV paneli ulanmagan.
Yechimi:
Panelni tekshiring va uning to'silmaganligiga ishonch hosil qiling. Iflos bo'lsa, panelni tozalang. PV kabellari kontrollerga ulanganligini tekshiring.

Kuchlanish bilan bog'liq muammolar

Kuchlanish ko'rsatkichi: Noto'g'ri
Kun vaqti: Kunduzgi/Tungi
Mumkin bo'lgan sabab:
Batareyalardan kontrollerga bo'shashgan ulanishlar, kichik sim o'lchagichi yoki ikkalasi tufayli haddan tashqari kuchlanishning pasayishi.
Qanday aniqlash mumkin:

Voltmetr bilan kontroller batareya terminallaridagi kuchlanishni tekshiring va batareya terminallaridagi kuchlanish ko'rsatkichi bilan solishtiring.
Agar 0,5 VDC dan ortiq kuchlanish tafovuti mavjud bo'lsa, haddan tashqari kuchlanish pasayishi mavjud.

Yechimi:
Kontrollerdan batareyaga barcha ulanishlarni, shu jumladan simning to'g'ri polaritini tekshiring. Barcha ulanishlar toza, mahkam va xavfsiz ekanligiga ishonch hosil qiling. Kontrollerdan batareyaga bo'lgan masofani qisqartiring yoki kattaroq o'lchamdagi simni oling. Shuningdek, kattaroq o'lchamdagi simni simulyatsiya qilish uchun mavjud o'lchamdagi simni ikki baravar oshirish mumkin (ya'ni, ikkita sim yugurishi).

Oqim bilan bog'liq muammolar

Oqim ko'rsatkichi: 0 A
Kun vaqti: Kunduzi, tiniq quyoshli osmon
Mumkin bo'lgan sabab:
Oqim normal ishlash yoki quyosh massivi va kontroller o'rtasidagi yomon ulanishga ko'ra 1 Amperdan pastga cheklangan.
Qanday aniqlash mumkin:

Zaryad holati (SOC) ekrani 100% ga yaqin va quyosh va batareya belgilari o'rtasida strelka mavjud.
Quyosh massivi quyosh nurida bo'lganda, voltmetr bilan kontroller quyosh massivi terminallaridagi kuchlanishni tekshiring.
Agar kontroller quyosh massivi terminallarida ko'rsatkich bo'lmasa, muammo quyosh massividan kontrollerga simlar tortishda bo'ladi.

Yechimi:

Maksimal quvvatni oshirishni faollashtirish uchun taxminan 3 soniya davomida MAX BOOST tugmasini bosib ushlab turing. Bu kontrollerga batareyalarni 14,4 +/- 0,1 VDC (14,4 +/- 0,1 VDC muhrlangan/gel) quyosh massivi ishlab chiqaradigan barcha oqim bilan zaryad qilish imkonini beradi.
Kontrollerdan massivga barcha ulanishlarni, shu jumladan simning to'g'ri polaritini tekshiring. Barcha ulanishlar toza, mahkam va xavfsiz ekanligiga ishonch hosil qiling. Kam oqim ko'rsatkichlari bo'yicha qo'shimcha yordam uchun quyidagi yechimlar bilan davom eting.

Oqim ko'rsatkichi: Kutilganidan kam
Kun vaqti: Kunduzi, tiniq quyoshli osmon
Mumkin bo'lgan sabablar:

Oqim normal ishlashga ko'ra 1 Amperdan pastga cheklangan.
Noto'g'ri ketma-ket/parallel konfiguratsiya va/yoki simlarni ulash va/yoki sim o'lchagichi.
Ifloslangan yoki soyali modul yoki quyoshning yo'qligi.
Ikki yoki undan ortiq modul parallel ravishda ulangan bo'lsa, quyosh modulida portlagan diod.
Batareya to'lgan.

Qanday aniqlash mumkin:

Batareya zaryadining holati ekrani 100% ga yaqin va quyosh va batareya belgilari o'rtasida strelka mavjud.
Modullar va batareyalar to'g'ri konfiguratsiya qilinganligini tekshiring. Barcha simlarni ulashni tekshiring.
Modullar iflos ko'rinadi, tepada joylashgan ob'ekt modullarni soyalaydi yoki soya tushishi mumkin bo'lmagan bulutli kun.

Qanchalik kichik bo'lishidan qat'i nazar, har qanday soyadan saqlaning. Quyosh moduli bo'ylab ushlab turilgan supurgi kabi kichik ob'ekt ham quvvat chiqishining kamayishiga olib kelishi mumkin. Bulutli kunlar ham modulning quvvat chiqishini kamaytirishi mumkin.
Kontrollerdan bitta yoki ikkala massiv simini uzing. Musbat va manfiy massiv simi o'rtasida kuchlanish ko'rsatkichini oling. Yagona 12 voltli modul ochiq kontaktlarning zanjir kuchlanishi 17 va 23 VDC oralig'ida bo'lishi kerak. Agar sizda bir nechta quyosh moduli bo'lsa, ushbu testni har bir modulning ulanish qutisining musbat va manfiy terminallari o'rtasida yoki musbat yoki manfiy simlar terminaldan uzilgan holda o'tkazishingiz kerak.
