Prehľad inštalácie

Úvod

Solárny regulátor (alebo regulátor nabíjania / regulátor) je základnou súčasťou vášho fotovoltaického solárneho systému. Regulátor udržiava životnosť batérie tým, že ju chráni pred prebíjaním. Keď vaša batéria dosiahne 100 % stav nabitia, regulátor zabráni prebíjaniu obmedzením prúdu prúdiaceho do batérií z vášho solárneho poľa.

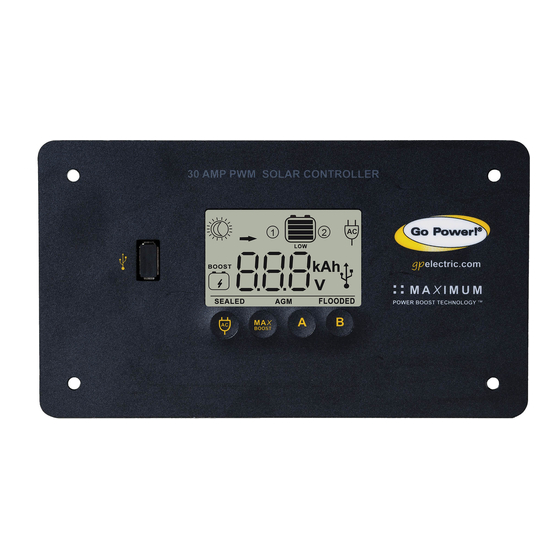

GP-PWM-30-UL využíva technológiu pulznej šírkovej modulácie (PWM) a jedinečný štvorstupňový systém nabíjania, ktorý zahŕňa voliteľné nastavenie ekvalizácie na nabíjanie a ochranu vašej batérie. GP-PWM30-UL je vybavený digitálnym LCD displejom, ktorý zobrazuje nabíjací prúd solárneho poľa, napätie batérie systému a stav nabitia batérie. GP-PWM-30-UL je tiež vybavený technológiou Maximum Power Boost Technology™ pre manuálne hromadné a absorpčné nabíjanie v ktorejkoľvek fáze nabíjacieho cyklu.

Napätie a prúd systému

GP-PWM-30-UL je určený na použitie pri systémovom napätí 12 VDC a je dimenzovaný na maximálny trvalý vstupný jednosmerný prúd 37,5 A a vstupné napätie 35 VDC.

Podľa článku 690.7 a 690.8 Národného elektrotechnického predpisu (NEC) sa hodnoty na štítku FV modulu musia vynásobiť požadovanými hodnotami (zvyčajne 1,25 pre napätie aj prúd), aby sa získalo skutočné napätie a trvalý prúd dostupný z modulu.

Použitím faktorov NEC je maximálny povolený menovitý Isc FV panela na štítku 30 A (30 A x 1,25 = 37,5 A) a maximálne napätie Voc je 28 VDC (28 VDC x 1,25 = 35 VDC).

Napätie a prúdové hodnoty všetkých zariadení pripojených k FV panelom musia byť schopné akceptovať úrovne napätia a prúdu dostupné z FV panelov inštalovaných v teréne.

Typ batérie

GP-PWM-30-UL je vhodný na použitie s olovenými batériami (odvetrávané, GEL alebo AGM).

Funkcia odpojenia pri nízkom napätí (USB port)

Aby sa zabránilo nadmernému vybitiu batérie, táto funkcia automaticky vypne výstupný port USB, keď je napätie batérie 1 nižšie ako 11,0 VDC. Hneď ako batéria 1 dosiahne napätie 12,8 VDC, výstupný port USB sa znova zapne.

Regulačné informácie

Špecifikácie

Popis	Hodnota		Rozmery (V x Š x H): 108 x 190 x 35 mm 4,25 x 7,48 x 1,38 palca Hmotnosť: 300 g / 10,6 oz Maximálny priemer drôtu: #4 AWG Záruka: 5 rokov PWM nabíjanie 3 profily nabíjania batérie 4-stupňové nabíjanie Možnosť mesačnej ekvalizácie Zobrazuje nabíjací prúd, napätie batérie a stav nabitia batérie Ochrana proti prepólovaniu Teplotná kompenzácia Vyhovuje RoHS, je bezpečný pre životné prostredie Akceptuje až 495 wattov solárnej energie pri 12 voltoch Technológia Maximum Power Boost Technology
Model	GP-PWM-30-UL
Nominálne napätie systému	12 VDC
Rozsah výstupného nabíjacieho napätia batérie 1	9,0 – 14,9 VDC
Rozsah výstupného nabíjacieho napätia batérie 2	9,0 – 14,9 VDC
Maximálny nabíjací prúd batérie 1	37,5A
Maximálny nabíjací prúd batérie 2	37,5A
Maximálne vstupné jednosmerné napätie	35,0 VDC
Rozsah vstupného jednosmerného napätia	9,0 – 35,0 VDC
Maximálny vstupný jednosmerný prevádzkový prúd	37,5 A
Maximálny jednosmerný skratový prúd	37,5
Max. sériová poistka alebo istič solárne/batéria 1/batéria 2	50 A
Prevádzková spotreba (podsvietenie displeja zapnuté)	15mA
Prevádzková spotreba (podsvietenie displeja vypnuté)	6mA
Podporované typy batérií	Olovené batérie s vetraním a utesnené (GEL, AGM atď.)
Napätie hromadného/absorpčného nabíjania (utesnené/gélové, AGM, zaplavené)	14,1/14,4/14,4V (25°C / 77°F), 30 min / deň alebo 2 hodiny, ak je napätie batérie < 12,3V
Udržiavacie napätie	13,7V (25°C / 77°F)
Ekvalizačné napätie	14,9V (25°C / 77°F), 2h / 28 dní alebo ak je napätie batérie < 12,1V
Teplotná kompenzácia	24mV/ºC / 13mV/ºF
USB nabíjačka	5V, 800mA
Odpojenie pri nízkom napätí (USB)	11,0 VDC Znovu sa pripojí, keď batéria dosiahne 12,8V
Prevádzková teplota	40 až 60°C / - 40 až 140°F
Prevádzková teplota displeja	10 až 55°C / 14 až 131°F
Zníženie nabíjacieho prúdu (na základe vnútornej teploty regulátora)	Vnútorná teplota.	Maximálny výstupný nabíjací prúd
	<80°C/176°F	37,5A
	80°C/176°F	22,5A
	81°C/177.8°F	15A
	82°C/179.6°F	7.5A
	>82°C/179.6°F	0A
Vlhkosť	99% N.C.
Ochrana	Prepólovanie batérie, prepólovanie solárneho poľa, prehriatie, skrat FV, nadprúd

DÔLEŽITÉ BEZPEČNOSTNÉ POKYNY

USCHOVAJTE SI TIETO POKYNY
TÁTO PRÍRUČKA OBSAHUJE DÔLEŽITÉ POKYNY PRE MODEL GP-PWM-30-UL, KTORÉ BY SA MALI DODRŽIAVAŤ POČAS INŠTALÁCIE A ÚDRŽBY GP-PWM-30-UL.

	Odpojte všetky zdroje napájania	Elektrina môže byť veľmi nebezpečná. Inštaláciu by mal vykonávať iba licencovaný elektrikár alebo kvalifikovaný personál.
	Bezpečnosť batérie a kabeláže	Pri manipulácii s batériami alebo pri práci v ich blízkosti dodržiavajte všetky bezpečnostné opatrenia výrobcu batérie. Pri nabíjaní batérie produkujú plynný vodík, ktorý je vysoko výbušný.
	Káblové pripojenia	Uistite sa, že všetky pripojenia sú pevné a bezpečné. Uvoľnené pripojenia môžu vytvárať iskry a teplo. Nezabudnite skontrolovať pripojenia jeden týždeň po inštalácii, aby ste sa uistili, že sú stále pevné.
	Pracujte bezpečne	Počas inštalácie používajte ochranné okuliare a vhodný odev. Pri práci s elektrinou a pri manipulácii s batériami a pri práci v ich blízkosti buďte mimoriadne opatrní.
	Dodržujte správnu polaritu	Prepólovanie svoriek batérie 1 spôsobí, že regulátor vydá varovný tón. Prepólovanie svoriek batérie 2 nespôsobí alarm. Regulátor však nebude nabíjať ani zobrazovať informácie pre batériu 2 na LCD. Regulátor nebude fungovať, pokiaľ nie sú svorky batérie 1 pripojené k batérii so správnou polaritou. Ak túto chybu neodstránite, môže dôjsť k poškodeniu regulátora.
	Neprekračujte maximálne prúdové hodnoty GP-PWM- 30-UL	Maximálny prúd solárneho systému je súčet prúdov nakrátko (Isc) paralelných FV modulov vynásobený 1,25. Výsledný prúd systému nesmie presiahnuť 37,5 A. Ak váš solárny systém prekračuje túto hodnotu, kontaktujte svojho predajcu a požiadajte ho o vhodnú alternatívu regulátora.
	Neprekračujte maximálne napäťové hodnoty GP-PWM- 30-UL	Maximálne napätie poľa je súčet napätia naprázdno FV modulu sériovo zapojených modulov vynásobený 1,25 (alebo hodnotou z NEC 690.7 uvedenou v tabuľke 690.7 A). Výsledné napätie nesmie presiahnuť 35 V. Ak váš solárny systém prekračuje túto hodnotu, kontaktujte svojho predajcu a požiadajte ho o vhodnú alternatívu regulátora.

Potrebné nástroje a materiály

Plochý skrutkovač (pre káblové svorky)
Krížový skrutkovač (pre montážne skrutky)

Ak bol regulátor GP-PWM-30-UL zakúpený so solárnou súpravou Go Power! RV, potom je súčasťou balenia drôt odolný voči UV žiareniu. Pokyny týkajúce sa inštalácie solárnej súpravy Go Power! RV nájdete v inštalačnej príručke, ktorá je súčasťou súpravy.

Výber miesta

GP-PWM-30-UL je navrhnutý tak, aby sa montoval priamo na stenu, mimo cesty, ale dobre viditeľný.
GP-PWM-30-UL by mal byť:

Nainštalovaný čo najbližšie k batérii 1
Nainštalovaný na zvislom povrchu, aby sa optimalizovalo chladenie jednotky
V interiéri, chránený pred poveternostnými vplyvmi

V RV je najbežnejšie umiestnenie regulátora nad chladničkou. Drôt zo solárneho poľa najčastejšie vstupuje do RV cez vetrací otvor chladničky na streche alebo pomocou káblovej vstupnej dosky Go Power! (predáva sa samostatne), ktorá umožňuje inštalatérom viesť káble cez ktorúkoľvek časť strechy. FV pripojenia by sa mali pripájať priamo k regulátoru. Kladné a záporné pripojenia batérie musia byť pripojené priamo od regulátora k batériám. Použitie kladnej alebo zápornej distribučnej zbernice je povolené medzi regulátorom a batériou, pokiaľ je správne dimenzovaná, elektricky bezpečná a je zachovaná primeraná veľkosť drôtu.

Pokyny na inštaláciu

Pripravte sa na montáž. Použite priloženú šablónu na označenie štyroch montážnych otvorov a línie rezu pre zapustenú montáž regulátora.

Dokončite inštaláciu solárnych modulov. Ak bol tento GP-PWM-30-UL zakúpený ako súčasť solárnej súpravy Go Power!, postupujte podľa priloženej inštalačnej príručky. V opačnom prípade postupujte podľa pokynov výrobcu pre montáž a zapojenie solárneho modulu.

	Neprekračujte maximálne prúdové hodnoty GP-PWM- 30-UL	Maximálny prúd solárneho systému je súčet prúdov nakrátko (Isc) paralelných FV modulov vynásobený 1,25. Výsledný prúd systému nesmie presiahnuť 37,5 A. Ak váš solárny systém prekračuje túto hodnotu, kontaktujte svojho predajcu a požiadajte ho o vhodnú alternatívu regulátora.
	Neprekračujte maximálne napäťové hodnoty GP-PWM- 30-UL	Maximálne napätie poľa je súčet napätia naprázdno FV modulu sériovo zapojených modulov vynásobený 1,25 (alebo hodnotou z NEC 690.7 uvedenou v tabuľke 690.7 A). Výsledné napätie nesmie presiahnuť 35 V. Ak váš solárny systém prekračuje túto hodnotu, kontaktujte svojho predajcu a požiadajte ho o vhodnú alternatívu regulátora.

Vyberte typ a priemer drôtu. Ak bol tento GP-PWM-30-UL zakúpený ako súčasť solárnej súpravy Go Power!, je k dispozícii vhodný typ, priemer a dĺžka drôtu. Pokračujte na časť 6, "Prevádzkové pokyny". Ak bol GP-PWM-30-UL zakúpený samostatne, postupujte podľa pokynov, ktoré sú tu uvedené.
Odporúča sa, aby typ drôtu bol lankový medený drôt odolný voči UV žiareniu. Únava drôtu a pravdepodobnosť uvoľneného pripojenia sú v lankovom drôte v porovnaní s pevným drôtom výrazne znížené. Priemer drôtu by mal byť schopný udržať menovitý prúd a minimalizovať pokles napätia.
Mierka odizolovania drôtu
Na zadnej strane GPPWM-30-UL nájdete schému mierky odizolovania, ktorá vám pomôže odizolovať drôty na správnu dĺžku. Vložte drôt do konkávneho otvoru mierky odizolovania, kým sa nestretne so zadnou stranou otvoru mierky odizolovania. Označte dĺžku drôtu od zadnej strany otvoru mierky odizolovania po okraj regulátora perom alebo prstom a odizolujte všetky drôty, ktoré sa majú pripojiť ku regulátoru, na túto dĺžku.

Odporúčaný minimálny priemer drôtu
(Dĺžka kábla max. 25 stôp od solárneho poľa k batérii)

Typ drôtu Minimálna veľkosť drôtu (AWG) Maximálna veľkosť drôtu (AWG)

Iba meď 90°C AWG 10 AWG 4

Identifikujte polaritu (kladnú a zápornú) na kábli použitom pre batériu a solárny modul. Použite farebné drôty alebo označte konce drôtov štítkami. Hoci je GP-PWM-30-UL chránený, kontakt s prepólovaním môže poškodiť jednotku.
Zapojenie GP-PWM-30-UL. Zapojte GP-PWM-30-UL podľa schémy zapojenia v časti 6. Veďte drôty zo solárneho poľa a batérií na miesto GP-PWM-30-UL. Solárne pole nechajte zakryté nepriehľadným materiálom, kým nie je dokončené všetko zapojenie.

Všetky káble musia byť v súlade s Národným elektrotechnickým predpisom, ANSI/NFPA 70.
Pripojte najskôr káble batérie k regulátoru a potom pripojte káble batérie k batérii.
Uťahovací moment všetkých svorkových skrutiek podľa nasledujúceho:

Lankový medený drôt 90°C

Veľkosť drôtu AWG Menovitý uťahovací moment (palce-lbs)

10 20

8 25

6 35

4 35

Po pripojení napájania batérie by sa mal regulátor zapnúť a zobraziť informácie. Pripojte káble solárneho systému k regulátoru a odstráňte nepriehľadný materiál zo solárneho systému. Záporné káble solárneho systému a batérie musia byť pripojené priamo k regulátoru pre správnu prevádzku. Nepripájajte záporné káble solárneho systému alebo záporné káble regulátora batérie k šasi vozidla.
Montáž GP-PWM-30-UL. Namontujte GP-PWM-30-UL na stenu pomocou priložených štyroch montážnych skrutiek.

Pred začatím používania regulátora musíte nastaviť typ batérie na GP-PWM-30-UL. Predvolené nastavenie batérie je pre batérie AGM.
Blahoželáme, váš GP-PWM-30-UL by mal byť teraz funkčný. Ak je napájanie batérie nízke a solárne pole vyrába energiu, vaša batéria by sa mala začať nabíjať.
Opätovné dotiahnutie: Po 30 dňoch prevádzky znova dotiahnite všetky svorkové skrutky, aby ste sa uistili, že sú drôty správne pripevnené k regulátoru

Táto jednotka nie je vybavená zariadením GFDI. Tento regulátor nabíjania sa musí používať s externým zariadením GFDI podľa požiadaviek článku 690 Národného elektrotechnického predpisu pre miesto inštalácie.

Schéma zapojenia

Maximálny prúd 37,5 A pre GP-PWM-30-UL je založený na celkovom maximálnom prúde nakrátko 30 A (Isc) z údajov na štítku solárnych modulov. Národný elektrotechnický predpis špecifikuje, že menovitý výkon FV zariadenia/systému má byť 125 % maximálneho Isc z údajov na štítku FV modulu (1,25-násobok 30 = 37,5 A). Napr. Tri moduly paralelne s Isc 7 ampérov každý sa rovnajú celkovému vstupnému Isc 21 ampérov. Pri výbere FV modulov na použitie s GP-PWM-30-UL neprekračujte celkový prúd Isc 30 A na štítku. Solárne moduly uvádzajú hodnoty Isc v ampéroch na štítku so špecifikáciami.

Nabíjanie iba jednej batérie

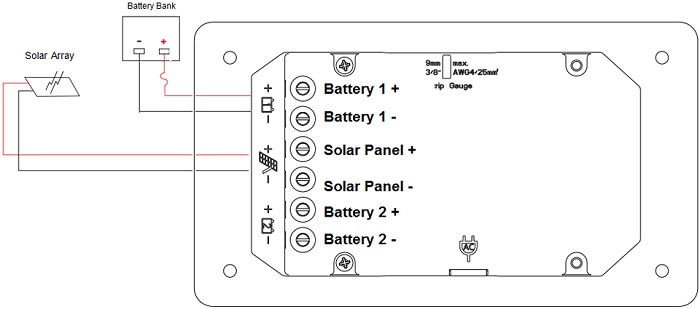

Použite nasledujúcu schému zapojenia, ak používate GP-PWM-30-UL na nabíjanie iba jednej batérie. Pripojte batériu ku konektorom batérie 1 na solárnom regulátore.

Poznámka: Použitá poistka alebo istič by nemali byť väčšie ako 50 ampérov.

Regulátor nebude fungovať, ak nie je k terminálom batérie 1 pripojená batéria.

Keď je fotovoltaické (solárne) pole vystavené svetlu, dodáva do tohto zariadenia jednosmerné napätie.

Nabíjanie dvoch batérií

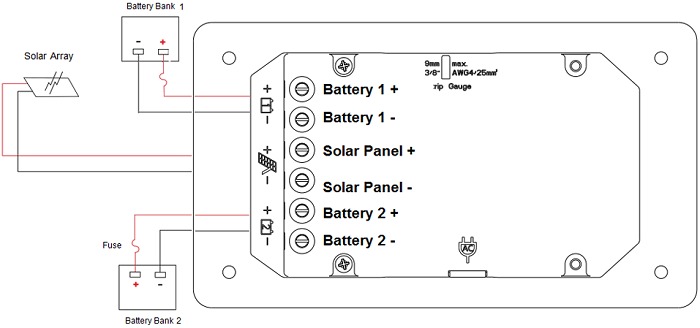

Použite nasledujúcu schému zapojenia, ak používate GP-PWM-30-UL na nabíjanie dvoch samostatných batériových blokov. Pripojte batériový blok 1 ku konektorom batérie 1 a batériový blok 2 ku konektorom batérie 2 na zadnej strane solárneho regulátora.

Uistite sa, že vaša primárna/trvalá batéria (domáca batéria) je pripojená ku konektorom batérie 1. Sekundárnu batériu pripojte iba ku konektorom batérie 2. Vaša trvalá batéria (batéria 1) dostane najskôr plný prúd. Keď je batéria 1 úplne nabitá, bude k dispozícii plný prúd na nabíjanie batérie 2.

Regulátor nebude fungovať, ak nie je k terminálom batérie 1 pripojená batéria.

Poznámka: Použité poistky alebo ističe by nemali byť väčšie ako 50 ampérov.

Keď je fotovoltaické (solárne) pole vystavené svetlu, dodáva do tohto zariadenia jednosmerné napätie.

Prevádzkové pokyny

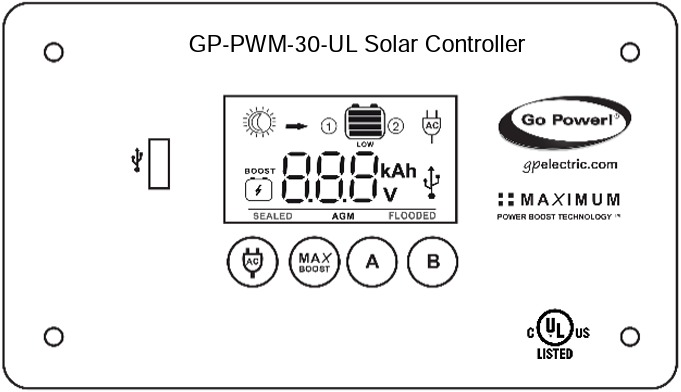

Zapnutie

Keď je GP-PWM-30-UL pripojený k batérii, regulátor prejde do režimu zapnutia (Power Up).
Zobrazené ikony: Všetky segmenty numerického displeja; Podsvietenie bliká

V závislosti od napätia batérie pri zapnutí (Power Up) GP-PWM-30-UL môže regulátor vykonať zvýšené nabíjanie (Boost Charge) alebo rýchlo prejsť do udržiavacieho nabíjania (Float Charge). Zvolený nabíjací profil sa spustí nasledujúci deň po zapnutí (Power Up) (podrobnosti nájdete v tabuľke nabíjacích profilov).

Nastavenie typu batérie a nabíjacieho profilu

Nastavenie batérie 1

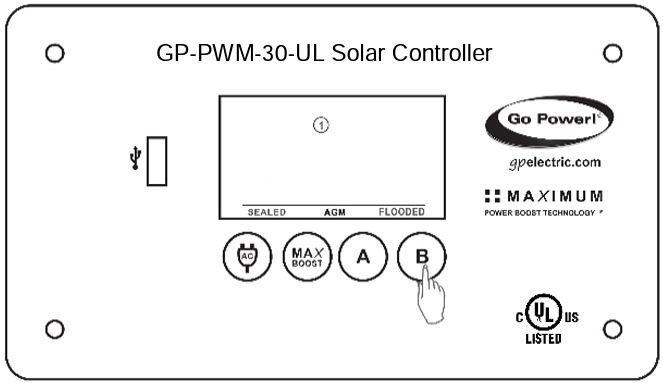

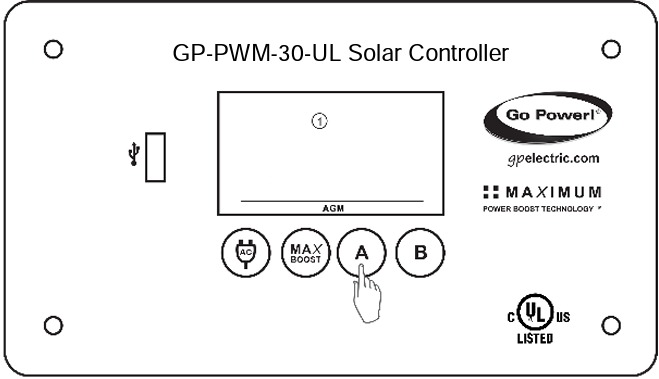

Ak chcete nastaviť typ batérie pre batériu 1, podržte tlačidlo B na 3 sekundy. Keď sa na displeji zobrazí blikajúce číslo 1, uvoľnite tlačidlo B.

Ďalej vyberte nabíjací profil batérie 1 stlačením tlačidla B na prepínanie medzi možnosťami profilu: Zapečatená/gélová (Sealed/Gel), AGM alebo Zaplavená (Flooded). Ak chcete potvrdiť profil batérie, stlačte a podržte tlačidlo A na 3 sekundy.

Nastavenie batérie 2

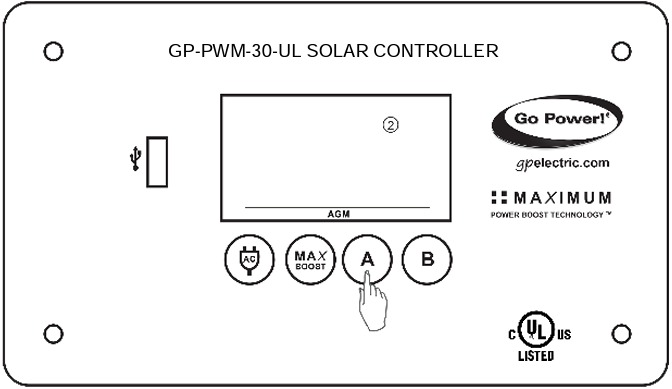

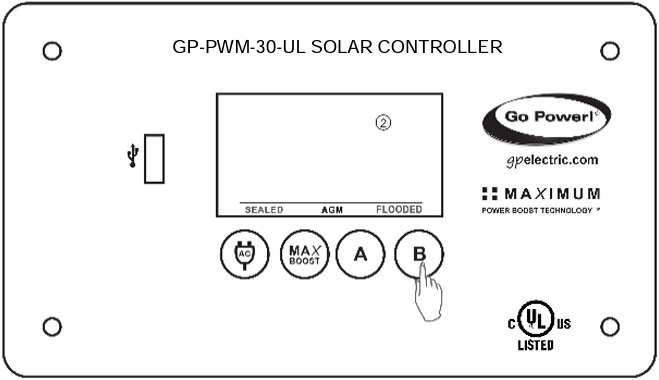

Ak máte pripojenú druhú batériu, regulátor vás okamžite vyzve na nastavenie typu batérie pre batériu 2 s blikajúcim číslom 2.

Ak k regulátoru nie je pripojená druhá batéria, alebo ak je druhá batéria pripojená s obrátenou polaritou, regulátor vás nevyzve na výber typu batérie pre batériu 2 a na LCD obrazovke sa nezobrazia žiadne informácie o stave.

Ak chcete vybrať nabíjací profil batérie 2, stlačte tlačidlo B na prepínanie medzi možnosťami profilu: Zapečatená/gélová (Sealed/Gel), AGM alebo Zaplavená (Flooded). Ak chcete potvrdiť profil batérie, stlačte a podržte tlačidlo A na 3 sekundy.

Nestála pamäť: Všetky nastavenia vykonané na GP-PWM-30-UL sa uložia, aj keď je od regulátora odpojené napájanie. Podrobnosti o každom profile nájdete v tabuľke profilov nabíjania batérie nižšie.

Tabuľka profilov nabíjania batérie

Typ batérie	ZAPEČATENÁ/GÉLOVÁ (SEALED/GEL)	AGM	ZAPLAVENÁ (FLOODED)
Udržiavacie nabíjanie (Float Charge) @ 25°C:	13,7 VDC (+/- 0,1 V)
Hromadné/absorpčné nabíjanie (Bulk/Absorption Charge) @ 25°C: Nastaví sa na 30 minút každé ráno. Použije sa na 2 hodiny, ak napätie batérie klesne pod 12,3 voltov.	14,1 VDC (+/- 0,1V)	14,4 VDC (+/- 0,1V)	14,4 VDC (+/- 0,1V)
Ekvalizačné nabíjanie (Equalization Charge) @ 25°C: Použije sa na 2 hodiny každých 28 dní a ak napätie batérie klesne pod 12,1 voltov.	N/A	N/A	14,9 VDC (+/-0,1V)
Ak sa nabíjací cyklus nedokončí za jeden deň, bude pokračovať nasledujúci deň. Pojmy ZAPEČATENÁ/GÉLOVÁ (SEALED/GEL), AGM a ZAPLAVENÁ (FLOODED) sú všeobecné označenia batérií. Vyberte nabíjací profil, ktorý najlepšie vyhovuje odporúčaniam výrobcu batérie.

Automatická ekvalizácia (Auto Equalize): GP-PWM-30-UL má funkciu automatickej ekvalizácie, ktorá bude nabíjať a regenerovať vaše batérie raz za mesiac pri vyššom napätí, aby sa zabezpečilo odstránenie nadmernej sulfatácie.

Táto funkcia je dostupná iba vtedy, keď sú vybraté zaplavené batérie (Flooded batteries).

Technológia Maximum Power Boost Technology™

Technológia Maximum Power Boost Technology™ (MPBT) vám umožňuje prepísať normálny nabíjací algoritmus solárneho regulátora. MPBT je navrhnutá na použitie pred koncom dňa, ak viete, že budete počas noci vyžadovať veľa záťaží. Túto funkciu je možné použiť aj vtedy, keď ste práve nainštalovali solárny regulátor, aby ste batérie ihneď nabili zvýšeným nabíjaním (Boost Charge) až na 14,4 VDC (Zaplavené (Flooded) a AGM) (14,1 VDC pre Zapečatené/gélové (Sealed/Gel)).

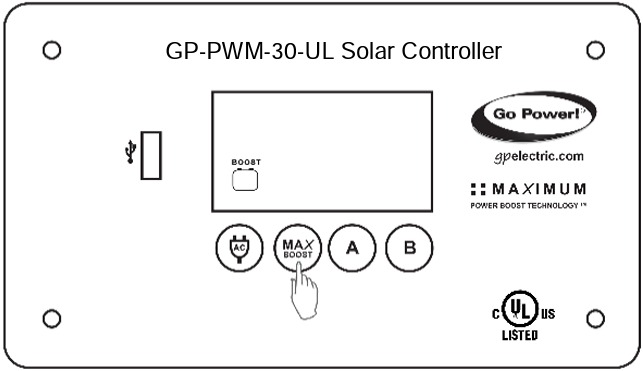

Ak chcete aktivovať, podržte tlačidlo MAX BOOST na 3 sekundy. Pokiaľ je k dispozícii plné slnečné svetlo, napätie vašej batérie sa zvýši (na 14,4 VDC pre Zaplavené (Flooded) a AGM a 14,1 VDC pre ZAPEČATENÉ/GÉLOVÉ (SEALED/GEL)) na 30 minút bez ohľadu na stav nabitia batérie.
Zobrazené ikony: BOOST; Symbol batérie

V starších regulátoroch zostane textová ikona BOOST zapnutá, kým regulátor nedokáže udržiavať napätie zvýšeného nabíjania (Boost charge) počas 30 kumulatívnych minút. V novších regulátoroch sa textová ikona BOOST zobrazí iba vtedy, keď regulátor udržiava napätie zvýšeného nabíjania (Boost charge).

Nepoužívajte funkciu Maximum Power Boost viac ako dvakrát denne, pretože by ste mohli poškodiť batérie v dôsledku plynovania.

Ak je slnečné svetlo nedostatočné alebo nie je k dispozícii, dokončenie funkcie Max Power Boost môže trvať oveľa dlhšie ako 30 minút od stlačenia tlačidla. Funkciu Max Power Boost a ikonu BOOST nie je možné vypnúť stlačením tlačidla Max BOOST.

Zobrazenie informácií na displeji regulátora

GP-PWM-30-UL má dva režimy na sledovanie informácií na displeji, manuálne a automatické posúvanie. Medzi týmito dvoma režimami môžete prepínať podržaním tlačidla A na 3 sekundy.

Režim 1: Manuálne posúvanie informácií na displeji
Hodnoty stavu batérie 1

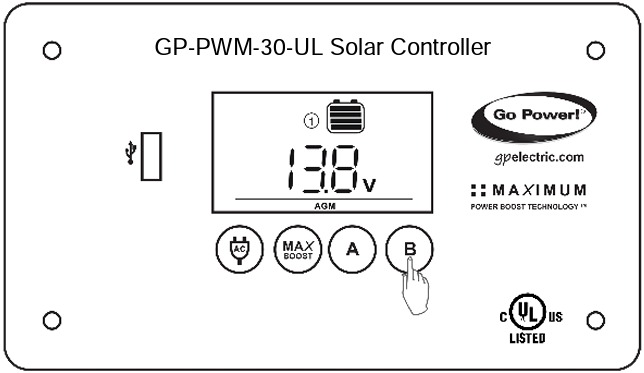

Ak chcete prepínať medzi napätím batérie, nabíjacím prúdom FV a stavom nabitia batérie (SOC) pre batériu 1 a 2, stlačte tlačidlo B. Stlačením tlačidla B zobrazíte napätie batérie 1.
Zobrazené ikony: SOC batérie, Symbol voltu (V), Symbol 1

Stlačením tlačidla B zobrazíte nabíjací prúd FV pre batériu 1. GP-PWM30-UL začne obmedzovať prúd, keď batéria 1 dosiahne plné nabitie. Prúd, ktorý sa nepoužíva pre batériu 1, sa používa na nabíjanie batérie 2.
Zobrazené ikony: Šípka, Symbol ampéra (A), SOC batérie, Symbol 1

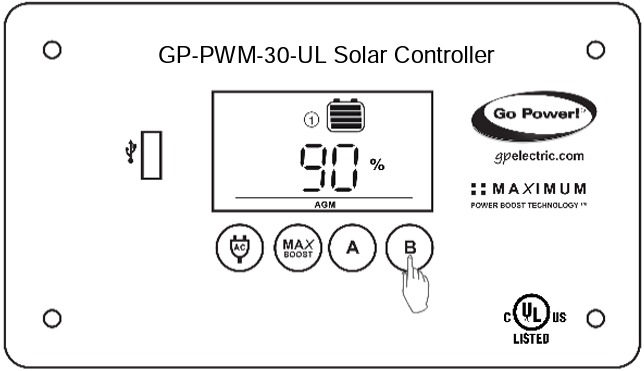

Stav nabitia batérie sa zobrazuje ako percento.
Zobrazené ikony: SOC batérie, Symbol percenta (%), Symbol 1
Hodnota 100 % sa zobrazí až po dokončení zvýšeného (Boost) alebo ekvalizačného (Equalize) nabíjania.

Hodnoty stavu batérie 2

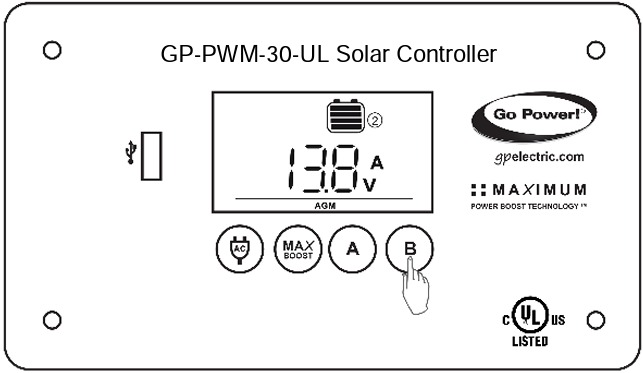

Stlačením tlačidla B zobrazíte napätie batérie 2.
Zobrazené ikony: SOC batérie, Symbol voltu (V), Symbol 2
Toto sa zobrazí iba vtedy, ak sú pripojené dva batériové bloky a batériový blok 2 je pripojený so správnou polaritou.

Stlačením tlačidla B zobrazíte nabíjací prúd FV pre batériu 2. GP-PWM30-UL začne obmedzovať prúd, keď batéria 2 dosiahne plné nabitie.
Zobrazené ikony: Šípka, Symbol ampéra, SOC batérie, Symbol 2

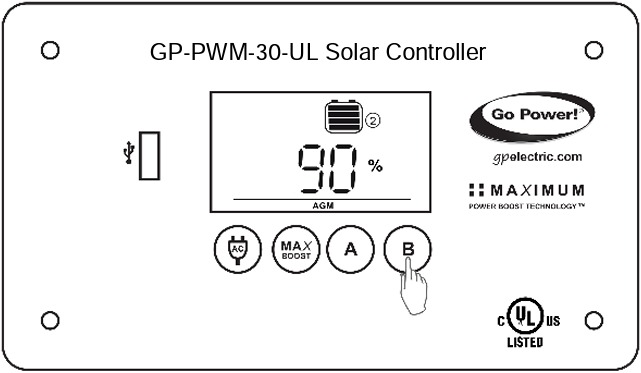

Stav nabitia batérie sa zobrazuje ako percento.
Zobrazené ikony: SOC batérie, Symbol percenta (%), Symbol 2

Režim 2: Automatická zmena informácií na displeji
Automatický režim môžete vybrať podržaním tlačidla A na 3 sekundy.
Displej zobrazuje rovnaké informácie ako v režime 1, ale automaticky mení displej každých 8 sekúnd medzi nasledujúcimi informáciami:
Batéria 1: Napätie; Nabíjací prúd FV; Stav nabitia batérie (SOC)
Batéria 2: Napätie; Nabíjací prúd FV; Stav nabitia batérie (SOC)
Ak batéria 2 nie je pripojená, regulátor mení iba informácie pre batériu 1.

Chyby

Prepätie (Over Voltage)

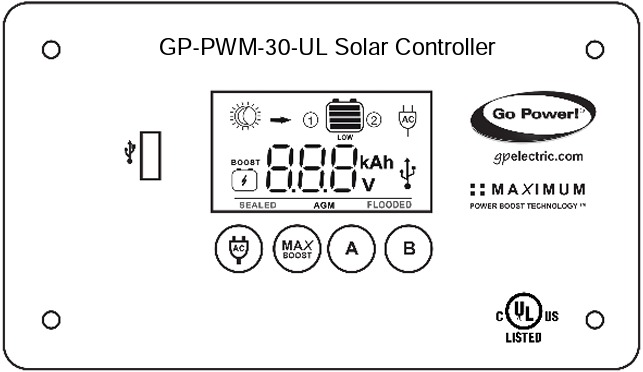

Ak GP-PWM-30-UL zaznamená prepätie batérie (15,5 VDC) na batériovom bloku 1, regulátor prestane fungovať a displej začne blikať so všetkými ikonami. Regulátor obnoví prevádzku, keď napätie klesne na normálnu úroveň <15,5 VDC.
Zobrazené ikony: Všetky symboly

Regulátor nezobrazuje prepätie na batérii 2.

Nízke napätie (Low Voltage)

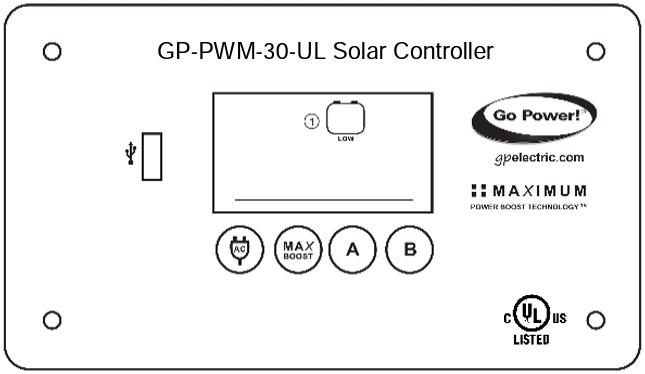

Nízka úroveň batérie 1: Ak SOC batériového bloku 1 dosiahne 0 %, symbol SOC batérie zobrazí pod ním text "LOW" (NÍZKA). Regulátor bude v tomto stave pokračovať v prevádzke a prestane fungovať, iba ak napätie batérie 1 klesne pod 9,0 VDC.

Nízka úroveň batérie 2: Ak sú pripojené dva batériové bloky a SOC batériového bloku 2 dosiahne 0 %, symbol SOC batérie zobrazí pod ním text "LOW" (NÍZKA). Regulátor bude v tomto stave pokračovať v prevádzke a prestane fungovať, iba ak napätie batérie 1 klesne pod 9,0 VDC (je to preto, že GP-PWM-30-UL je napájaný batériou 1).

Zobrazené ikony: Symbol SOC batérie, LOW (NÍZKA), Symbol 1 alebo 2

Obrátená polarita batérie 1 (Battery 1 Reverse Polarity)
Ak GP-PWM-30-UL zaznamená obrátenú polaritu na batérii 1, regulátor prestane fungovať, bude nepretržite pípať a zobrazí POL. Regulátor obnoví prevádzku, keď sa chyba odstráni.
Zobrazené ikony: POL

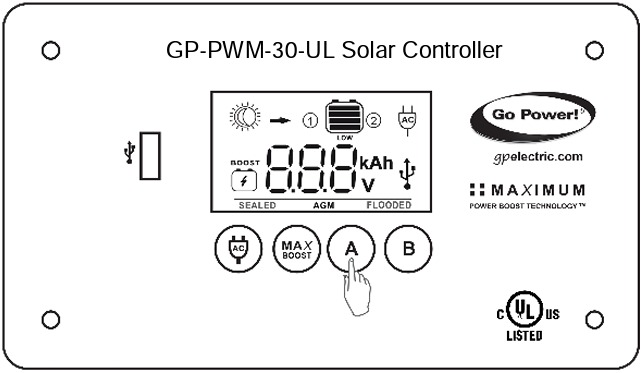

Zobrazenie symbolov

Symbol	Indikátor pre:
Batéria 1
	Denný čas: Nabíjací prúd z FV (Day Time: PV Charge Current)
	Nočný čas (Night Time)
	Napätie batérie (Battery Voltage)
	Stav nabitia batérie (Battery State of Charge)
SEALED	Sealed/Gel
AGM	AGM
FLOODED	Flooded
Batéria 2
	Denný čas: Nabíjací prúd z FV (Day Time: PV Charge Current)
	Nočný čas (Night Time)
	Napätie batérie (Battery Voltage)
	Stav nabitia batérie (Battery State of Charge)
SEALED	Sealed/Gel
AGM	AGM
FLOODED	Flooded
Ostatné symboly

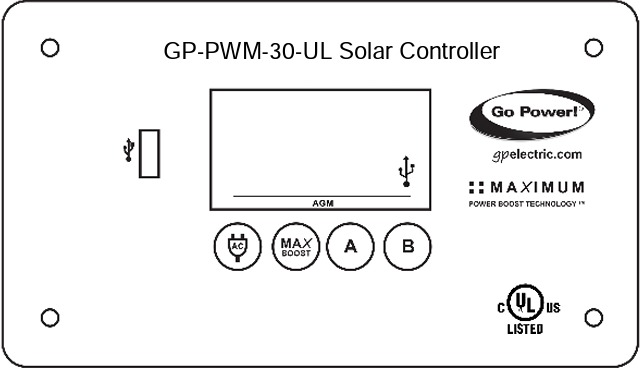

	Zapnutá USB nabíjačka (USB charger on) (Keď je USB nabíjačka vypnutá, nezobrazí sa žiadny symbol) (When USB charger is off, no symbol will show)

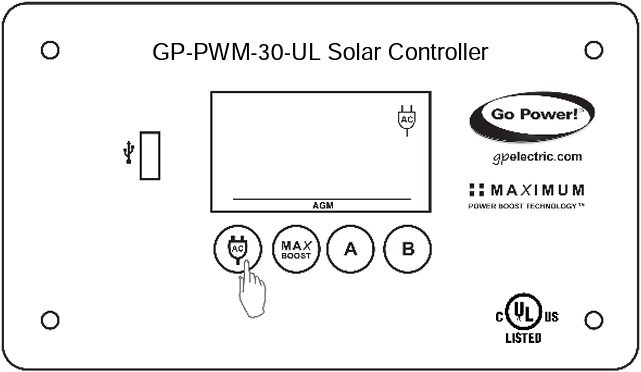

	Menič zapnutý (Inverter on) (Môže sa použiť iba vtedy, keď je menič pevne pripojený. Pozri časť 9.0. Keď je menič vypnutý, nezobrazí sa žiadny symbol) (Can only be used when and inverter is hardwired. See Section 9.0. When inverter is off, no symbol shows)
BOOST	Max Power Boost aktivovaný, Boost nabíjanie nedokončené (Max Power Boost activated, Boost charge incomplete)
LOW	Napätie batérie 1 / 2 je nižšie ako 11,0 VDC (Battery 1 / 2 voltage is lower than 11.0 VDC)
Celý displej začne blikať (Whole display will start to blink)	Napätie batérie 1 > 15,5 VDC (Battery 1 voltage > 15.5 VDC)
Žiadny symbol (No Symbol)	Napätie batérie 2 >15,5 VDC (Battery 2 voltage >15.5 VDC)
POL	Opačná polarita batérie 1 (Battery 1 reverse polarity)
Stav nabitia batérie
Symbol	Napätie batérie
	Zobrazí sa iba po úplnom cykle Boost alebo Equalization (Shows only after full Boost or Equalization Cycle)
	>= 12.6 VDC
	>= 11.8 -12.6 VDC
	> 11.0 -11.8 VDC
	<= 11.0 VDC
100%	Zobrazí sa iba po úplnom cykle Boost alebo Equalization (Shows only after full Boost or Equalization Cycle)
90%	>= 12.8 VDC
	 < 12.8 VDC 90% a > 11.0 VDC
0%	<= 11.0 VDC

Ovládanie meniča (zap/vyp)

Nasledujúce meniče Go Power!® sa dajú zapnúť/vypnúť cez GP-PWM-30-UL, keď sa používa modulárny konektor typu 6p4c RJ11 (súčasť voliteľného diaľkového ovládača meniča Go Power!®):

GP-ISW700-12
GP-ISW1000-12
GP-SW1000-12
GP-HS1500-12
GP-ISW1500-12
GP-ISW2000-12
GP-SW2000-12
GP-SW3000-12

*Menič GP-SW1500 nie je kompatibilný.

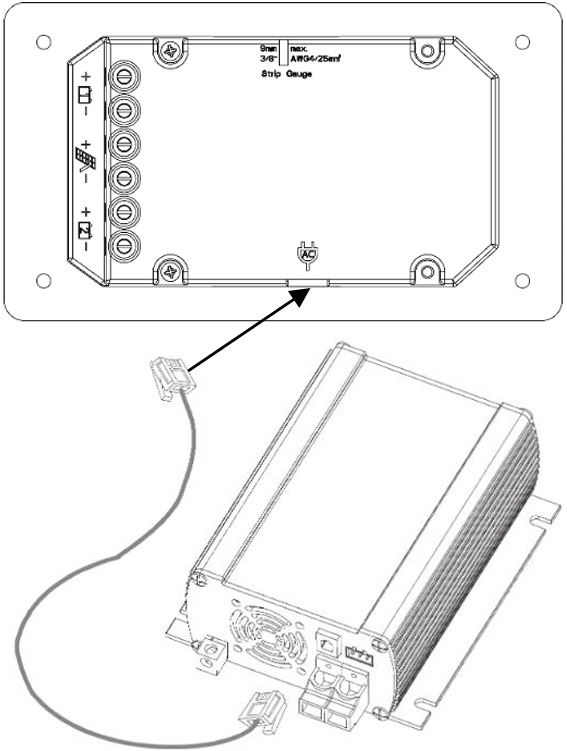

Najprv pripojte menič priamo k batérii (postupujte podľa pokynov na inštaláciu, ktoré sú súčasťou meniča). Potom pripojte modulárny kábel (ktorý sa nachádza v krabici diaľkového ovládača meniča) k vzdialenému terminálu meniča a k vzdialenému terminálu GPPWM-30-UL (označený symbolom AC zástrčky). Prepnite prepínač meniča do polohy 2 (diaľkovo ovládané).

Teraz môžete pripojený menič zapnúť alebo vypnúť podržaním tlačidla so symbolom AC na 3 sekundy. Menič je povolený, keď sa na displeji zobrazí symbol AC zástrčky, a je vypnutý, keď zmizne.

USB nabíjanie

GP-PWM-30-UL ponúka štandardný USB konektor na dodávanie 5,0 VDC do malých mobilných zariadení, ako sú mobilné telefóny, tablety, malé hudobné prehrávače. Tento nabíjací port je schopný dodávať prúd až 800 mA. Odstráňte gumový kryt USB terminálu, aby ste získali prístup k terminálu.
USB nabíjací port je vždy aktívny, keď sa na displeji zobrazí symbol USB. Batéria 1, pripojená k terminálom batérie 1, dodáva energiu pre USB nabíjačku. Regulátor automaticky vypne USB nabíjačku, ak napätie batérie 1 klesne pod 11,0 VDC. Ak je k dispozícii dostatočný prúd z FV panela/poľa na nabitie batérie 1 na viac ako 12,8 VDC, USB terminál sa znova aktivuje.

Nepripájajte nabíjacie zariadenie nikde inde! USB-negatívny kontakt je pripojený k negatívnemu pólu batérie.

Často kladené otázky (FAQs)

Predtým, ako začnete mať podozrenie na problém so systémom, prečítajte si túto časť. Existuje množstvo udalostí, ktoré sa môžu javiť ako problémy, ale v skutočnosti sú úplne normálne. Navštívte stránku gpelectric.com, kde nájdete najaktuálnejšie často kladené otázky.

Zdá sa, že moje zaplavené batérie časom strácajú vodu.
Do zaplavených batérií môže byť potrebné pravidelne pridávať destilovanú vodu, aby sa nahradila strata tekutiny počas nabíjania. Nadmerná strata vody počas krátkeho časového obdobia naznačuje možnosť prebíjania alebo starnutia batérií.

Pri nabíjaní moje zaplavené batérie uvoľňujú plyn.
Počas nabíjania sa v batérii vytvára plynný vodík. Bubliny plynu miešajú kyselinu v batérii, čo umožňuje dosiahnuť plnší stav nabitia.

Uistite sa, že batérie sú v dobre vetranom priestore.

Môj voltmeter zobrazuje iné hodnoty ako displej GP-PWM-30-UL
Hodnota merača na displeji GP-PWM-30-UL je približná hodnota určená len na indikačné účely. Existuje približná inherentná chyba 0,1 VDC, ktorá sa môže zvýrazniť pri porovnaní s hodnotami z iného voltmetra.
Môže existovať malý rozdiel medzi napätím batérie zobrazeným na displeji GP-PWM-30-UL a napätím batérie nameraným na svorkách batérie. Pri riešení problémov pomocou voltmetra skontrolujte napätie batérie na svorkách regulátora GP-PWM-30-UL aj napätie batérie na svorkách batérie. Ak sa zistí rozdiel viac ako 0,5 VDC, znamená to veľký pokles napätia, ktorý môže byť spôsobený uvoľnenými pripojeniami, dlhými káblami, malým prierezom vodičov, chybnou kabelážou, chybným voltmetrom alebo všetkým vyššie uvedeným. Pozrite si tabuľku Odporúčaný minimálny prierez vodičov v časti 5, kde nájdete návrhy na zapojenie, a skontrolujte všetky pripojenia.
Pre pokročilých používateľov:
GP-PWM-30-UL vykonáva úpravy merania napätia na základe odporu, ktorý zistí na svorkách batérie. Okrem odporu vo vodičoch majú batérie aj vnútorný odpor v dôsledku chemických vlastností. Regulátor nedokáže rozlíšiť medzi týmito dvoma zdrojmi odporu. Bude kompenzovať až 250 mV v zobrazenej hodnote.

Čo spôsobuje výstražný signál a kedy sa výstrahy spúšťajú?

Pripojenie	Výstraha	Poznámky	LCD
Opačná polarita batérie 1 (Battery 1 reverse polarity)	"POL" na LCD a nepretržitý zvukový alarm ("POL" on LCD and constant audible alarm)
Opačná polarita batérie 2 (Battery 2 reverse polarity)	Stavový displej batérie 2 sa nezobrazuje (Battery 2 status display doesn't show)	Batéria 1 musí byť pripojená so správnou polaritou, aby sa jednotka zapla (Battery 1 must be connected with correct polarity for unit to be powered on)
Opačná polarita FV (PV reverse polarity)	"POL" na LCD a nepretržitý zvukový alarm ("POL" on LCD and constant audible alarm)
Skrat FV (PV short circuit)		Jednotka zobrazuje symbol mesiaca, keď je FV pripojený a na jasnom slnečnom svetle (Unit shows moon symbol when PV is connected and in bright sunlight)	musí byť aj jasné slnečné svetlo na FV (must have bright sunlight on PV too)

Prečo stav nabitia batérie (SOC) nikdy nedosiahne 100 %?
Hodnota 100 % sa zobrazí až po dokončení 2-hodinového nabíjania Boost alebo Equalize. Nabíjacie napätie sa musí udržiavať dlhší čas, aby sa energia v batérii doplnila späť na jej menovitú kapacitu.
Ak sa nabíjacie napätie nedá udržiavať nepretržite, potom skutočný čas potrebný na dokončenie nabíjania Boost alebo Equalize môže trvať oveľa dlhšie ako 2 hodiny, dokonca aj viac ako 1 deň.
Ak spotrebiče spotrebúvajú viac energie, ako dokážu dodať solárne panely, potom sa batéria nedá nabiť na 100 %.

Riešenie problémov

Ako čítať túto časť
Riešenie problémov je rozdelené do troch podčastí, zoskupených podľa príznakov zahŕňajúcich kľúčové komponenty. Komponenty, ktoré sa považujú za irelevantné pri diagnostike, sú označené ako „Neuplatňuje sa“ (N/A). Na niektoré uvedené postupy môže byť potrebný multimeter alebo voltmeter.
Je nevyhnutné dodržiavať všetky elektrické bezpečnostné opatrenia uvedené v časti Výstraha a uvedené v časti Inštalácia. Aj keď sa zdá, že systém nefunguje, malo by sa s ním zaobchádzať ako s plne funkčným systémom generujúcim živú energiu.

Problémy s displejom

Čítanie displeja: Prázdny (Blank)
Denná doba: Deň/Noc (Daytime/Nighttime)
Možné príčiny:
Pripojenie batérie alebo poistky a/alebo pripojenie solárneho poľa (iba cez deň) alebo pripojenie batérie alebo poistky (iba v noci).
Ako to zistiť:

Skontrolujte napätie na svorkách batérie regulátora pomocou voltmetra a porovnajte s hodnotou napätia na svorkách batérie.
Ak na svorkách batérie regulátora nie je žiadne napätie, problémom môže byť poistka alebo kabeláž medzi batériou a regulátorom. Ak je napätie batérie nižšie ako 6 voltov, regulátor nebude fungovať.
Pre solárne pole zopakujte kroky 1 a 2 a nahraďte všetky svorky batérie svorkami solárneho poľa.

Čítanie displeja: Noc (Nighttime)
Denná doba: Deň (Daytime)
Možné príčiny:
Panel je niečím zakrytý; FV panel je príliš znečistený na to, aby dodával dostatočne vysoké napätie na nabíjanie batérie; FV panel nie je pripojený.
Náprava:
Skontrolujte panel a uistite sa, že nie je zakrytý. Vyčistite panel, ak je znečistený. Skontrolujte, či sú FV káble pripojené k regulátoru.

Problémy s napätím

Hodnota napätia: Nepresná (Inaccurate)
Denná doba: Deň/Noc (Daytime/Nighttime)
Možná príčina:
Nadmerný pokles napätia z batérií do regulátora v dôsledku uvoľnených pripojení, malého prierezu vodičov alebo oboch.
Ako to zistiť:

Skontrolujte napätie na svorkách batérie regulátora pomocou voltmetra a porovnajte s hodnotou napätia na svorkách batérie.
Ak je rozdiel napätia viac ako 0,5 VDC, dochádza k nadmernému poklesu napätia.

Náprava:
Skontrolujte všetky pripojenia od regulátora k batérii vrátane kontroly správnej polarity vodičov. Skontrolujte, či sú všetky pripojenia čisté, pevné a bezpečné. Skráťte vzdialenosť od regulátora k batérii alebo zaobstarajte vodiče s väčším prierezom. Je tiež možné zdvojnásobiť existujúci prierez vodičov (t. j. dva vodiče) na simuláciu vodiča s väčším prierezom.

Problémy s prúdom

Hodnota prúdu: 0 A
Denná doba: Deň, jasná slnečná obloha (Daytime, clear sunny skies)
Možná príčina:
Prúd je obmedzený pod 1 Amp podľa normálnej prevádzky alebo slabé pripojenie medzi solárnym poľom a regulátorom.
Ako to zistiť:

Obrazovka stavu nabitia (SOC) sa blíži k 100 % a ikona Slnka a Batérie je prítomná so šípkou medzi nimi.
Keď je solárne pole na slnečnom svetle, skontrolujte napätie na svorkách solárneho poľa regulátora pomocou voltmetra.
Ak na svorkách solárneho poľa regulátora nie je žiadna hodnota, problém je niekde v kabeláži od solárneho poľa k regulátoru.

Náprava:

Podržte tlačidlo MAX BOOST približne 3 sekundy, aby ste aktivovali Maximum Power Boost. To umožní regulátoru nabíjať batérie na 14,4 +/- 0,1 VDC (14,4 +/- 0,1 VDC Sealed/Gel) s celým prúdom, ktorý solárne pole produkuje.
Skontrolujte všetky pripojenia od regulátora k poľu vrátane kontroly správnej polarity vodičov. Skontrolujte, či sú všetky pripojenia čisté, pevné a bezpečné. Pokračujte s riešeniami uvedenými nižšie, kde nájdete ďalšiu pomoc s nízkymi hodnotami prúdu.

Hodnota prúdu: Nižšia ako očakávaná (Less than expected)
Denná doba: Deň, jasná slnečná obloha (Daytime, clear sunny skies)
Možné príčiny:

Prúd je obmedzený pod 1 Amp podľa normálnej prevádzky.
Nesprávna konfigurácia sériového/paralelného zapojenia a/alebo pripojenia kabeláže a/alebo prierez vodičov.
Znečistený alebo zatienený modul alebo nedostatok slnka.
Prepálená dióda v solárnom module, keď sú dva alebo viac modulov zapojené paralelne.
Batéria je plná.

Ako to zistiť:

Obrazovka stavu nabitia batérie sa blíži k 100 % a ikona Slnka a Batérie je prítomná so šípkou medzi nimi.
Skontrolujte, či sú moduly a batérie nakonfigurované správne. Skontrolujte všetky pripojenia kabeláže.
Moduly vyzerajú znečistené, nadzemný objekt zatieňuje moduly alebo je zamračený deň, v ktorom sa nedá vrhnúť tieň.

Vyhnite sa akémukoľvek zatieneniu bez ohľadu na to, aké je malé. Objekt taký malý ako násada od metly držaná cez solárny modul môže spôsobiť zníženie výkonu. Zamračené dni môžu tiež znížiť výkon modulu.
Odpojte jeden alebo oba vodiče poľa od regulátora. Zmerajte napätie medzi kladným a záporným vodičom poľa. Jeden 12-voltový modul by mal mať napätie otvoreného obvodu medzi 17 a 23 VDC. Ak máte viac ako jeden solárny modul, budete musieť vykonať tento test medzi kladnými a zápornými svorkami každej spojovacej skrinky modulu s odpojenými kladnými alebo zápornými vodičmi od svorky.
