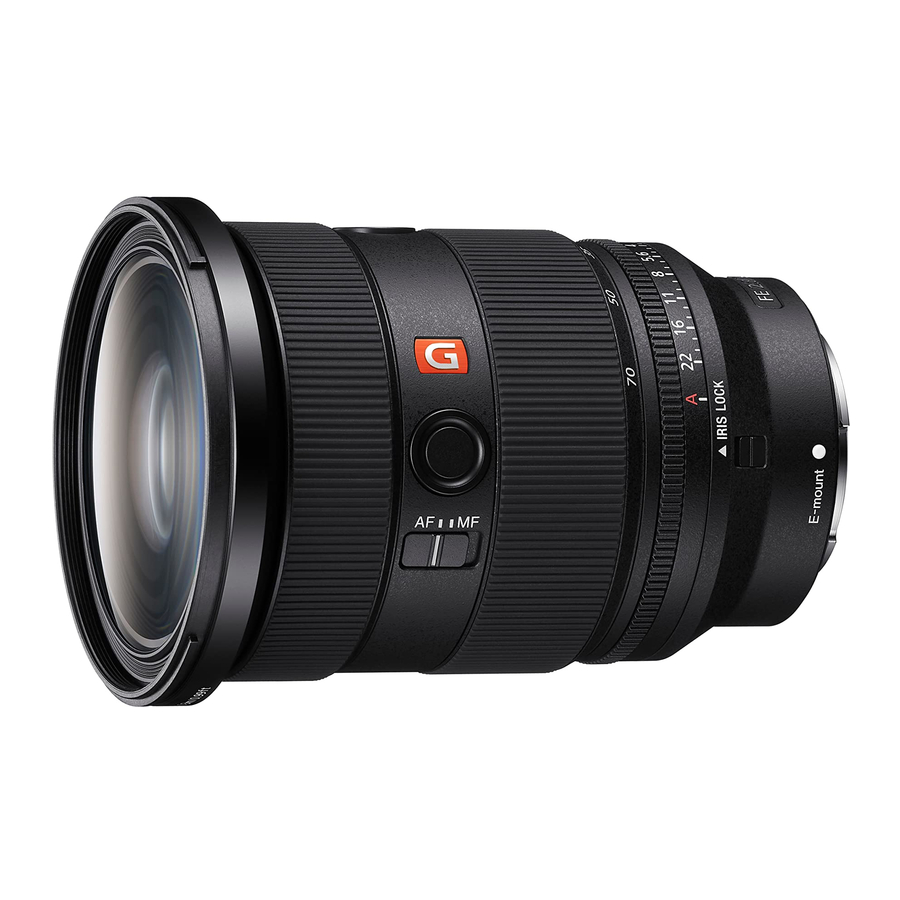

SONY G Master FE 24-70mm F2.8 GM II (SEL2470GM2) - Priručnik za objektiv
Uvod
Ovaj priručnik s uputama objašnjava kako koristiti objektive. Mjere opreza zajedničke za sve objektive, kao što su napomene o korištenju, nalaze se u zasebnom dokumentu "Mjere opreza prije korištenja". Obavezno pročitajte oba dokumenta prije korištenja objektiva.
Ovaj je objektiv dizajniran za fotoaparate sa sustavom E-mount tvrtke Sony α. Ne možete ga koristiti na fotoaparatima s A-mountom.
FE 24-70mm F2.8 GM Ⅱ kompatibilan je s rasponom senzora slike formata 35 mm. Fotoaparat opremljen senzorom slike formata 35 mm može se postaviti i za snimanje u veličini APS-C. Za detalje o tome kako postaviti fotoaparat, pogledajte njegov priručnik s uputama.
Za više informacija o kompatibilnosti posjetite web-mjesto tvrtke Sony u vašem području ili se obratite svom prodavaču tvrtke Sony ili lokalnom ovlaštenom servisu tvrtke Sony.
Za korisnike u SAD-u
Za pitanja u vezi s vašim proizvodom ili za najbliži servisni centar tvrtke Sony nazovite 1-800-222-SONY (7669).
Izjava dobavljača o sukladnosti
Trgovački naziv: SONY
Model: SEL2470GM2
Odgovorna strana: Sony Electronics Inc.
Adresa: 16535 Via Esprillo, San Diego, CA 92127 U.S.A.
Broj telefona: 858-942-2230
Ovaj je uređaj sukladan s dijelom 15 FCC pravila.
Rad podliježe sljedećim dvama uvjetima:
- Ovaj uređaj ne smije uzrokovati štetne smetnje i
- ovaj uređaj mora prihvatiti sve primljene smetnje, uključujući smetnje koje mogu uzrokovati neželjeni rad.
Napomene o korištenju
- Ne ostavljajte objektiv izložen suncu ili jakom izvoru svjetlosti. Unutarnji kvar tijela fotoaparata i objektiva, dim ili požar mogu nastati zbog učinka fokusiranja svjetlosti. Ako okolnosti nalažu da objektiv ostavite na sunčevoj svjetlosti, obavezno pričvrstite poklopce objektiva. Prilikom snimanja prema suncu, držite sunce potpuno izvan kuta gledanja.
- Prilikom nošenja fotoaparata s pričvršćenim objektivom, uvijek čvrsto držite i fotoaparat i objektiv.
- Ne držite objektiv za njegov produženi dio.
- Ovaj objektiv nije vodootporan, iako je dizajniran imajući na umu otpornost na prašinu i prskanje. Ako ga koristite po kiši itd., držite kapljice vode podalje od objektiva.
- Ako se sam objektiv trese ili ako se fotoaparat s pričvršćenim objektivom trese dok je fotoaparat isključen, unutarnja komponenta objektiva može zveckati. Međutim, to ne ukazuje na kvar. Osim toga, dok nosite objektiv, vaše kretanje može uzrokovati tresenje unutarnjih skupina leća. Međutim, to ne utječe na performanse skupina leća.
- Korištenje ovog uređaja s proizvodima drugih proizvođača može utjecati na njegove performanse, što može dovesti do nesreća ili kvara.
Mjere opreza pri korištenju bljeskalice
- S određenim kombinacijama objektiva i bljeskalice, objektiv može djelomično blokirati svjetlo bljeskalice, što rezultira sjenom na dnu slike. U takvom slučaju, prilagodite žarišnu duljinu ili udaljenost snimanja prije snimanja.
Vinjete
- Prilikom korištenja objektiva, kutovi zaslona postaju tamniji od središta. Da biste smanjili ovu pojavu (koja se naziva vinjetiranje), zatvorite otvor blende za 1 do 2 koraka.
Identifikacija dijelova
- Indeks sjenila objektiva
- Prsten za fokusiranje
- Prsten za zumiranje
- Skala žarišne duljine
- Indeks žarišne duljine
- Prsten otvora blende
- Skala otvora blende
- Indeks otvora blende
- Kontakti objektiva*
- Sjenilo objektiva
- Prozor polarizacijskog filtra
- Gumb za zadržavanje fokusa
- Prekidač načina fokusiranja
- IRIS LOCK (prekidač za zaključavanje otvora blende)
- Indeks montiranja
- Gumeni prsten za montiranje objektiva
- Gumb za otpuštanje sjenila
- Prekidač klika otvora blende
- Prekidač glatkoće zuma
* Ne dodirujte kontakte objektiva.
Pričvršćivanje i odvajanje objektiva
- Prije pričvršćivanja/odvajanja objektiva, držite objektiv za njegovo tijelo za montiranje. Ne držite ga za bilo koje njegove kontrole rada, kao što je prsten za fokusiranje.
Za pričvršćivanje objektiva (Pogledajte ilustraciju
)
- Uklonite stražnji poklopac objektiva i poklopac tijela fotoaparata.
- Poravnajte bijeli indeks na cijevi objektiva s bijelim indeksom na fotoaparatu (indeks montiranja), zatim umetnite objektiv u nosač fotoaparata i zakrenite ga u smjeru kazaljke na satu dok se ne zaključa.
- Ne pritišćite gumb za otpuštanje objektiva na fotoaparatu prilikom montiranja objektiva.
- Ne montirajte objektiv pod kutom.
- Uklonite prednji poklopac objektiva.
-
Možete pričvrstiti/odvojiti prednji poklopac objektiva na dva načina, (1) i (2).
Za uklanjanje objektiva
- Pričvrstite prednji poklopac objektiva.
- Držeći pritisnut gumb za otpuštanje objektiva na fotoaparatu, zakrenite objektiv u smjeru suprotnom od kazaljke na satu dok se ne zaustavi, a zatim odvojite objektiv. (Pogledajte ilustraciju
![]()
)
![Za uklanjanje objektiva]( "SONY - G Master FE 24-70mm F2.8 GM II - Za uklanjanje objektiva")
)
Pričvršćivanje sjenila objektiva
Preporučuje se korištenje sjenila objektiva za smanjenje odbljeska i osiguranje maksimalne kvalitete slike.
Poravnajte crvenu liniju na sjenilu objektiva s crvenom linijom na objektivu (indeks sjenila objektiva), zatim umetnite sjenilo objektiva u nosač objektiva i zakrenite ga u smjeru kazaljke na satu dok ne klikne na mjesto i crvena točka na sjenilu objektiva ne bude poravnata s crvenom linijom na objektivu (1).
- Prozor polarizacijskog filtra može se otvoriti (2) kako bi se polarizacijski filtar (prodaje se zasebno) mogao rotirati bez potrebe za uklanjanjem sjenila objektiva. Međutim, tijekom snimanja bez operacija filtra ili nošenja objektiva, držite prozor zatvorenim.
- Ako se sjenilo objektiva ne zakrene dok ne klikne na mjesto, postoji mogućnost da se na snimljenim slikama pojavi sjena ili da sjenilo objektiva otpadne.
- Ako svjetlo bljeskalice djelomično blokira sjenilo objektiva, na dnu snimljenih slika može se pojaviti sjena. U takvom slučaju, uklonite sjenilo objektiva.
- Prilikom spremanja, postavite sjenilo objektiva na objektiv unatrag (3).
Za uklanjanje sjenila objektiva
Držeći pritisnut gumb za otpuštanje sjenila na sjenilu objektiva, zakrenite sjenilo objektiva u smjeru suprotnom od kazaljke na satu.
Zumiranje
Zakrenite prsten za zumiranje na željenu žarišnu duljinu.
O prekidaču glatkoće zuma (Pogledajte ilustraciju
)
Možete postaviti napetost za rotiranje prstena za zumiranje pomoću prekidača glatkoće zuma.
Da biste smanjili napetost, pomaknite prekidač glatkoće zuma na "SMOOTH" (glatko). Da biste povećali napetost, pomaknite prekidač glatkoće zuma na "TIGHT" (čvrsto).
Kako bi napetost za rotiranje prstena za zumiranje bila lagana, preporučuje se da prekidač glatkoće zuma bude postavljen na "SMOOTH" (glatko).
Kako biste spriječili neželjeno pomicanje kraja objektiva tijekom snimanja pod kutom prema gore/dolje ili nošenja objektiva, preporučuje se da prekidač glatkoće zuma bude postavljen na "TIGHT" (čvrsto).
Fokusiranje
- Prekidač načina fokusiranja ovog objektiva ne funkcionira s nekim modelima fotoaparata.
Za više informacija o kompatibilnosti posjetite web-mjesto tvrtke Sony u vašem području ili se obratite svom prodavaču tvrtke Sony ili lokalnom ovlaštenom servisu tvrtke Sony.
Za prebacivanje AF (automatsko fokusiranje)/MF (ručno fokusiranje)
Način fokusiranja može se prebacivati između AF i MF na objektivu.
Za AF fotografiju, i fotoaparat i objektiv trebaju biti postavljeni na AF. Za MF fotografiju, ili fotoaparat ili objektiv trebaju biti postavljeni na MF.
Za postavljanje načina fokusiranja na objektivu
Pomaknite prekidač načina fokusiranja na odgovarajući način, AF ili MF (1).
- Pogledajte priručnike fotoaparata za postavljanje načina fokusiranja fotoaparata.
- U MF načinu, okrenite prsten za fokusiranje za podešavanje fokusa (2) dok gledate kroz tražilo itd.
Za korištenje fotoaparata opremljenog gumbom za upravljanje AF/MF
- Pritiskom na gumb za upravljanje AF/MF tijekom AF rada, možete privremeno prebaciti na MF.
- Pritiskom na gumb za upravljanje AF/MF tijekom MF rada omogućuje vam privremeno prebacivanje na AF ako je objektiv postavljen na AF, a fotoaparat na MF.
Korištenje gumba za zadržavanje fokusa
- • Gumb za zadržavanje fokusa ovog objektiva ne funkcionira s nekim modelima fotoaparata.
Za više informacija o kompatibilnosti posjetite web-mjesto tvrtke Sony u vašem području ili se obratite svom prodavaču tvrtke Sony ili lokalnom ovlaštenom servisu tvrtke Sony.
Pritisnite gumb za zadržavanje fokusa u AF načinu da biste otkazali AF. Fokus je fiksiran i možete otpustiti okidač na fiksiranom fokusu. Otpustite gumb za zadržavanje fokusa dok držite pritisnut gumb okidača do pola da biste ponovno pokrenuli AF.
Podešavanje otvora blende
IRIS LOCK (prekidač za zaključavanje otvora blende)
- Lock (zaključavanje): Možete zaključati prsten otvora blende na "A" na skali otvora blende ili ga rotirati između f/2.8 i f/22.
- Release (otpuštanje): Možete rotirati prsten otvora blende između "A" i f/2.8 na skali otvora blende.
Kada poravnate "A" na skali otvora blende s indeksom otvora blende, fotoaparat je postavljen na automatski način rada otvora blende, a ekspozicija je postavljena od strane fotoaparata. Ručno možete podesiti količinu svjetla između f/2.8 i f/22 rotiranjem prstena otvora blende.
Napomene
Postavite prekidač klika otvora blende na "OFF" (isključeno) prilikom snimanja filmova. (Pogledajte ilustraciju
)
Kada je prekidač klika otvora blende postavljen na "OFF" (isključeno), zvuk prstena otvora blende je smanjen. (Za snimanje filmova)
Ako promijenite vrijednost otvora blende tijekom snimanja filma s prekidačem klika otvora blende postavljenim na "ON" (uključeno), zvuk prstena otvora blende bit će snimljen.
Specifikacije
| Naziv proizvoda (Naziv modela) | FE 24-70mm F2.8 GM Ⅱ (SEL2470GM2) |
| Žarišna duljina (mm) | 24-70 |
| Ekvivalent žarišne duljine 35 mm* (mm) 1 | 36-105 |
| Skupine leća-elementi | 15-20 |
| Kut gledanja 1* 2 | 84°-34° |
| Kut gledanja 2* 2 | 61°-23° |
| Minimalni fokus* 3 (m (stope)) | 0.21-0.3 (0.69-0.99) |
| Maksimalno povećanje (X) | 0.32 |
| Minimalni otvor blende | f/22 |
| Promjer filtra (mm) | 82 |
| Dimenzije (maksimalni promjer × visina) (približno, mm (in.)) | 87.8 × 119.9 (3 1/2 × 4 3/4) |
| Masa (približno, g (oz)) | 695 (24.6) |
| SteadyShot | Ne |
*1 Ovo je ekvivalent žarišne duljine u formatu 35 mm kada je montiran na digitalni fotoaparat s izmjenjivim objektivima opremljen senzorom slike veličine APS-C.
*2 Kut gledanja 1 je vrijednost za fotoaparate od 35 mm, a kut gledanja 2 je vrijednost za digitalne fotoaparate s izmjenjivim objektivima opremljene senzorom slike veličine APS-C.
*3 Minimalni fokus je udaljenost od senzora slike do objekta.
- Ovisno o mehanizmu objektiva, žarišna duljina može se promijeniti s bilo kojom promjenom udaljenosti snimanja. Gore navedene žarišne duljine pretpostavljaju da je objektiv fokusiran u beskonačnost.
Uključene stavke
(Broj u zagradama označava broj komada.)
Objektiv (1), prednji poklopac objektiva (1), stražnji poklopac objektiva (1), sjenilo objektiva (1), kućište objektiva (1),
Set tiskane dokumentacije
Dizajn i specifikacije podložni su promjenama bez prethodne najave.
i
su zaštitni znakovi tvrtke Sony Group Corporation.
