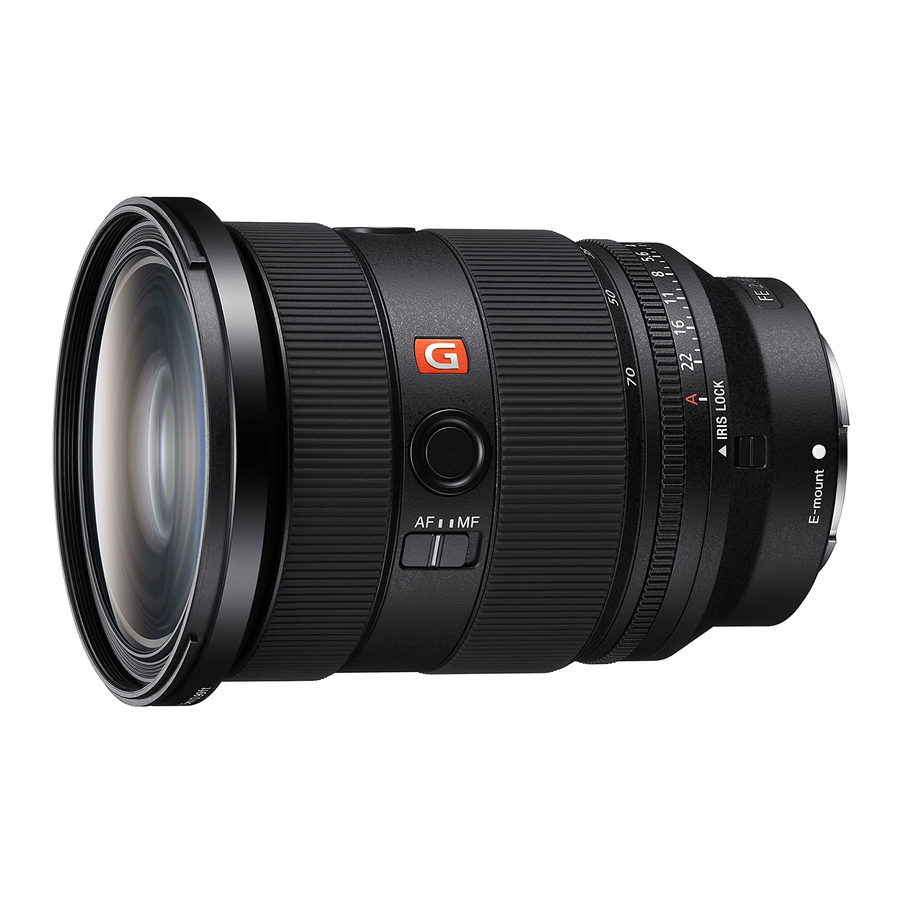

SONY G Master FE 24-70mm F2.8 GM II (SEL2470GM2) - Объектив нұсқаулығы

Мазмұны

Кіріспе

Бұл нұсқаулық объективтерді қалай пайдалану керектігін түсіндіреді. Пайдалану туралы ескертпелер сияқты барлық объективтерге ортақ сақтық шаралары бөлек "Пайдалану алдындағы сақтық шаралары" бөлімінде берілген. Объективіңізді пайдаланбас бұрын екі құжатты да оқып шығыңыз.

Бұл объектив Sony α камера жүйесінің E-mount камераларына арналған. Сіз оны A-mount камераларында пайдалана алмайсыз.
FE 24-70mm F2.8 GM Ⅱ 35 мм форматты кескін сенсорының диапазонымен үйлесімді. 35 мм форматты кескін сенсорымен жабдықталған камераны APS-C өлшемінде түсіруге де орнатуға болады. Камераңызды қалай орнату керектігі туралы толық ақпаратты оның нұсқаулығынан қараңыз.
Үйлесімділік туралы қосымша ақпарат алу үшін Sony компаниясының аймағыңыздағы веб-сайтына кіріңіз немесе Sony дилерінен немесе Sony компаниясының жергілікті уәкілетті қызмет көрсету орталығынан кеңес алыңыз.

АҚШ-тағы тұтынушылар үшін
Өніміңізге қатысты сұрақтар бойынша немесе сізге ең жақын Sony қызмет көрсету орталығы үшін 1-800-222-SONY (7669) нөміріне қоңырау шалыңыз.

Сәйкестік туралы жеткізушінің декларациясы
Сауда атауы: SONY
Моделі: SEL2470GM2
Жауапты тарап: Sony Electronics Inc.
Мекенжайы: 16535 Via Esprillo, San Diego, CA 92127 U.S.A.
Телефон нөмірі: 858-942-2230
Бұл құрылғы FCC ережелерінің 15-бөліміне сәйкес келеді.
Пайдалану келесі екі шартқа байланысты:

  1. Бұл құрылғы зиянды кедергілерді тудырмауы мүмкін және
  2. бұл құрылғы қажетсіз жұмысқа әкелуі мүмкін кедергілерді қоса алғанда, кез келген алынған кедергілерді қабылдауы керек.

Пайдалану туралы ескертпелер

  • Объективті күнге немесе жарық көзіне қоймаңыз. Жарықтың фокусталу әсерінен камера корпусы мен объективтің ішкі ақаулығы, түтін немесе өрт пайда болуы мүмкін. Егер жағдай объективті күн сәулесінде қалдыруды қажет етсе, объектив қақпақтарын міндетті түрде бекітіңіз. Күнге қарсы түсірген кезде, күнді көру бұрышынан толығымен алыс ұстаңыз.
  • Объективі бар камераны алып жүргенде, әрқашан камераны да, объективті де мықтап ұстаңыз.
  • Объективті оның ұзартылған бөлігінен ұстамаңыз.
  • Бұл объектив шаң өткізбейтін және шашыраудан қорғайтын етіп жасалғанымен, су өткізбейді. Жаңбырда және т.б. пайдаланған кезде су тамшыларын объективтен аулақ ұстаңыз.
  • Егер объективтің өзін шайқаса немесе камера өшірулі тұрғанда объективі бар камера шайқалса, объективтің ішкі компоненті дірілдеуі мүмкін. Алайда, бұл ақаулықты білдірмейді. Сонымен қатар, объективті алып жүргенде, сіздің қозғалысыңыз ішкі объектив топтарының шайқалуына әкелуі мүмкін. Алайда, бұл объектив топтарының өнімділігіне әсер етпейді.
  • Бұл құрылғыны басқа өндірушілердің өнімдерімен пайдалану оның өнімділігіне әсер етіп, апаттарға немесе ақаулықтарға әкелуі мүмкін.

Жарқылды пайдалану туралы сақтық шаралары

  • Объектив пен жарқылдың белгілі бір комбинацияларында объектив жарқылдың жарығын ішінара бөгеп, суреттің төменгі жағында көлеңке пайда болуы мүмкін. Бұл жағдайда түсіру алдында фокус ұзындығын немесе түсіру қашықтығын реттеңіз.

Виньеттеу

  • Объективті пайдаланған кезде экранның бұрыштары ортасынан қараңғырақ болады. Бұл құбылысты (виньеттеу деп аталады) азайту үшін диафрагманы 1-2 сатыға жабыңыз.

Бөлшектерді анықтау

Бөлшектерді анықтау

  1. Объектив қалқасының индексі
  2. Фокустау сақинасы
  3. Масштабтау сақинасы
  4. Фокус ұзындығының шкаласы
  5. Фокус ұзындығының индексі
  6. Диафрагма сақинасы
  7. Диафрагма шкаласы
  8. Диафрагма индексі
  9. Объектив контактілері*
  10. Объектив қалқасы
  11. Поляризациялық-сүзгі терезесі
  12. Фокусты ұстап тұру түймесі
  13. Фокус режимінің қосқышы
  14. IRIS LOCK қосқышы
  15. Орнату индексі
  16. Объективті орнату резеңке сақинасы
  17. Қалқаны босату түймесі
  18. Диафрагма шерту қосқышы
  19. Масштабтың тегістігін қосқышы

* Объектив контактілеріне тимеңіз.

Объективті бекіту және ажырату

  • Объективті бекітпес/ажыратпас бұрын, объективті оның бекіту корпусынан ұстаңыз. Оны фокустау сақинасы сияқты кез келген басқару элементтерінен ұстамаңыз.

Объективті бекіту (Суретті қараңыз )
Объективті бекіту

  1. Объективтің артқы қақпағын және камера корпусының қақпағын алыңыз.
  2. Объектив корпусындағы ақ индексті камерадағы ақ индекспен (орнату индексі) туралаңыз, содан кейін объективті камераға орнатыңыз және ол құлыпталғанша сағат тілімен бұраңыз.
  • Объективті орнатқан кезде камерадағы объективті босату түймесін баспаңыз.
  • Объективті бұрышпен орнатпаңыз.
  1. Объективтің алдыңғы қақпағын алыңыз.

  • Объективтің алдыңғы қақпағын екі жолмен бекітуге/ажыратуға болады, (1) және (2).

Объективті алу

  1. Объективтің алдыңғы қақпағын бекітіңіз.
  2. Камерадағы объективті босату түймесін басып тұрып, объективті тоқтағанша сағат тіліне қарсы бұраңыз, содан кейін объективті ажыратыңыз. (Суретті қараңыз )
    Объективті алу

Объектив қалқасын бекіту

Объектив қалқасын бекіту
Жарықты азайту және кескіннің максималды сапасын қамтамасыз ету үшін объектив қалқасын пайдалану ұсынылады.

Объектив қалқасындағы қызыл сызықты объективтегі қызыл сызықпен (объектив қалқасының индексі) туралаңыз, содан кейін объектив қалқасын объективке орнатыңыз және ол орнына түскенше және объектив қалқасындағы қызыл нүкте объективтегі қызыл сызықпен тураланғанша сағат тілімен бұраңыз (1).

  • Поляризациялық сүзгіні (бөлек сатылады) объектив қалқасын шешпей-ақ айналдыруға мүмкіндік беру үшін поляризациялық-сүзгі терезесін ашуға болады (2). Сүзгі операцияларынсыз түсіргенде немесе объективті алып жүргенде терезені жабық ұстаңыз.
  • Егер объектив қалқасы орнына түскенше бұралмаса, түсірілген кескіндерде көлеңке пайда болуы немесе объектив қалқасы түсіп қалуы мүмкін.
  • Егер жарқыл жарығын объектив қалқасы ішінара бөгесе, түсірілген кескіндердің төменгі жағында көлеңке пайда болуы мүмкін. Бұл жағдайда объектив қалқасын алыңыз.
  • Сақтау кезінде объектив қалқасын объективке кері қарай орнатыңыз (3).

Объектив қалқасын алу
Объектив қалқасындағы қалқаны босату түймесін басып тұрып, объектив қалқасын сағат тіліне қарсы бұраңыз.

Масштабтау

Масштабтау
Қажетті фокус ұзындығына дейін масштабтау сақинасын бұраңыз.

Масштабтың тегістігін қосқышы туралы (Суретті қараңыз )
Масштабтың тегістігін қосқышы арқылы масштабтау сақинасын бұру үшін кернеуді орнатуға болады.
Кернеуді азайту үшін масштабтың тегістігін қосқышын "SMOOTH" күйіне жылжытыңыз. Кернеуді арттыру үшін масштабтың тегістігін қосқышын "TIGHT" күйіне жылжытыңыз.
Масштабтау сақинасын бұру үшін кернеуді жеңіл ұстап тұру үшін масштабтың тегістігін қосқышын "SMOOTH" күйіне орнату ұсынылады.
Жоғары/төмен бұрышта түсіргенде немесе объективті алып жүргенде объектив ұшының кездейсоқ қозғалысын болдырмау үшін масштабтың тегістігін қосқышын "TIGHT" күйіне орнату ұсынылады.

Фокустау

Фокустау

  • Бұл объективтің фокус режимінің қосқышы кейбір камера үлгілерімен жұмыс істемейді.
    Үйлесімділік туралы қосымша ақпарат алу үшін Sony компаниясының аймағыңыздағы веб-сайтына кіріңіз немесе Sony дилерінен немесе Sony компаниясының жергілікті уәкілетті қызмет көрсету орталығынан кеңес алыңыз.

AF (автофокус)/MF (қолмен фокустау) арасында ауысу
Фокус режимін объективте AF және MF арасында ауыстыруға болады.
AF фотосуреті үшін камера мен объектив екеуі де AF күйіне орнатылуы керек. MF фотосуреті үшін камера немесе объектив немесе екеуі де MF күйіне орнатылуы керек.

Объективтегі фокус режимін орнату
Фокус режимінің қосқышын сәйкес режимге, AF немесе MF (1) күйіне жылжытыңыз.

  • Камераның фокус режимін орнату үшін камера нұсқаулықтарын қараңыз.
  • MF режимінде видоискатель арқылы қарап, фокусты реттеу үшін фокустау сақинасын бұраңыз (2).

AF/MF басқару түймесімен жабдықталған камераны пайдалану

  • AF жұмысы кезінде AF/MF басқару түймесін басу арқылы сіз уақытша MF режиміне ауыса аласыз.
  • MF жұмысы кезінде AF/MF басқару түймесін басу объектив AF күйіне және камера MF күйіне орнатылған болса, сізге уақытша AF режиміне ауысуға мүмкіндік береді.

Фокусты ұстап тұру түймелерін пайдалану

Фокусты ұстап тұру түймелерін пайдалану

  • • Бұл объективтің фокусты ұстап тұру түймесі кейбір камера үлгілерімен жұмыс істемейді.
    Үйлесімділік туралы қосымша ақпарат алу үшін Sony компаниясының аймағыңыздағы веб-сайтына кіріңіз немесе Sony дилерінен немесе Sony компаниясының жергілікті уәкілетті қызмет көрсету орталығынан кеңес алыңыз.

AF режимінде AF режимін болдырмау үшін фокусты ұстап тұру түймесін басыңыз. Фокус бекітіледі және сіз бекітілген фокуста ысырманы босата аласыз. AF режимін қайтадан бастау үшін ысырма түймесін жартылай басып тұрып, фокусты ұстап тұру түймесін босатыңыз.

Диафрагманы реттеу

Диафрагманы реттеу
IRIS LOCK қосқышы

  • Құлыптау: Сіз диафрагма сақинасын диафрагма шкаласындағы "A" күйінде құлыптай аласыз немесе оны f/2.8 және f/22 арасында айналдыра аласыз.
  • Босату: Сіз диафрагма сақинасын диафрагма шкаласындағы "A" және f/2.8 арасында айналдыра аласыз.

Диафрагма шкаласындағы "A" белгісін диафрагма индексімен туралаған кезде камера автоматты диафрагма режиміне орнатылады және экспозиция камерамен орнатылады. Ал диафрагма сақинасын айналдыру арқылы жарық мөлшерін f/2.8 және f/22 арасында қолмен реттеуге болады.

Ескертпелер
Фильмдерді түсірген кезде диафрагма шерту қосқышын "OFF" күйіне орнатыңыз. (Суретті қараңыз )
Диафрагма шерту қосқышы "OFF" күйіне орнатылған кезде диафрагма сақинасының дыбысы азаяды. (Фильм жазу үшін)
Егер сіз диафрагма шерту қосқышы "ON" күйінде фильм түсіріп жатқанда диафрагма мәнін өзгертсеңіз, диафрагма сақинасының дыбысы жазылады.

Техникалық сипаттамалар

Өнім атауы
(Модель атауы) 		FE 24-70mm F2.8 GM Ⅱ
(SEL2470GM2)
Фокус ұзындығы (mm) 24-70
35mm эквивалентті фокус ұзындығы* (mm) 1 36-105
Объектив топтары-элементтері 15-20
Көру бұрышы 1* 2 84°-34°
Көру бұрышы 2* 2 61°-23°
Ең аз фокус* 3 (m (feet)) 0.21-0.3 (0.69-0.99)
Максималды ұлғайту (X) 0.32
Ең аз диафрагма f/22
Сүзгінің диаметрі (mm) 82
Өлшемдері (максималды диаметрі × биіктігі)
(шамамен, mm (in.))		 87.8 × 119.9
(3 1/2 × 4 3/4)
Массасы (шамамен, g (oz)) 695 (24.6)
SteadyShot Жоқ

*1 Бұл APS-C өлшемді кескін сенсорымен жабдықталған ауыстырылатын объективті цифрлық камераға орнатылған кездегі 35 мм форматтағы эквивалентті фокус ұзындығы.
*2 Көру бұрышы 1 - 35 мм камераларға арналған мән, ал көру бұрышы 2 - APS-C өлшемді кескін сенсорымен жабдықталған ауыстырылатын объективті цифрлық камераларға арналған мән.
*3Ең аз фокус - кескін сенсорынан нысанға дейінгі қашықтық.

  • Объектив механизміне байланысты фокус ұзындығы түсіру қашықтығының кез келген өзгеруімен өзгеруі мүмкін. Жоғарыда берілген фокус ұзындықтары объектив шексіздікке бағытталған деп болжайды.

Қосылған элементтер
(Жақшадағы сан дана санын көрсетеді.)
Объектив (1), Объективтің алдыңғы қақпағы (1), Объективтің артқы қақпағы (1), Объектив қалқасы (1), Объектив қорабы (1),
Басып шығарылған құжаттама жинағы

Дизайн және техникалық сипаттамалар ескертусіз өзгертілуі мүмкін.
