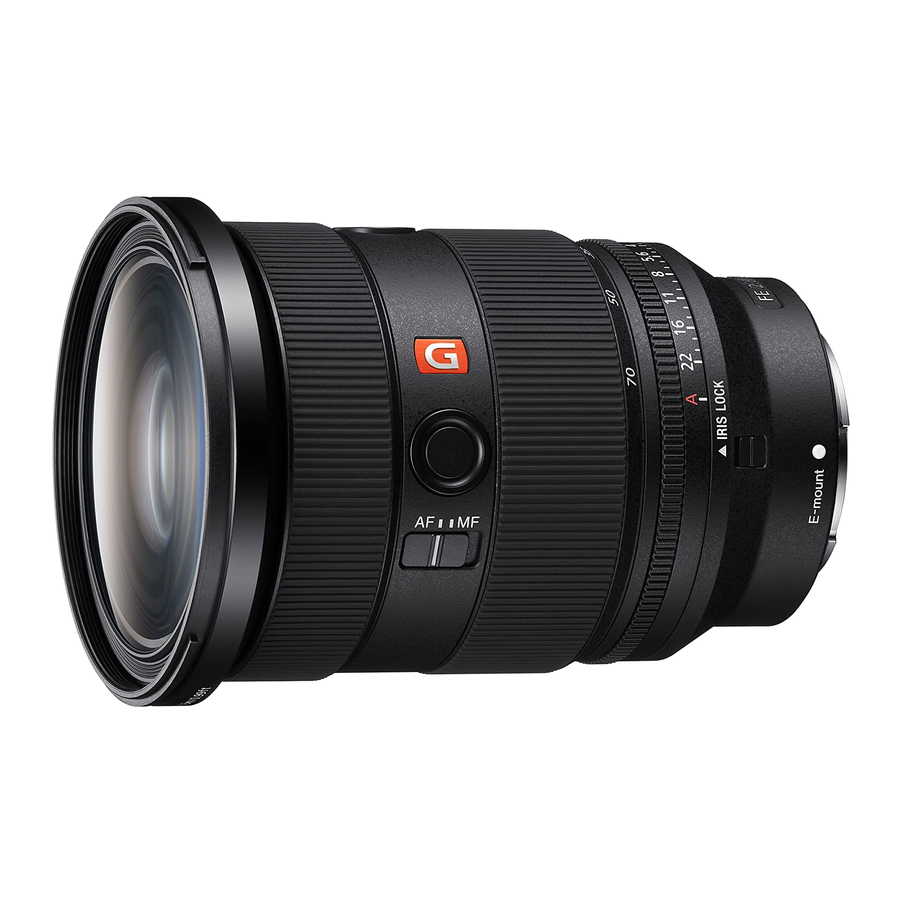

SONY G Master FE 24-70mm F2.8 GM II (SEL2470GM2) - Lenshandleiding

Inleiding

Deze handleiding legt uit hoe u lenzen gebruikt. Voorzorgsmaatregelen die gelden voor alle lenzen, zoals opmerkingen over het gebruik, zijn te vinden in het afzonderlijke document "Voorzorgsmaatregelen vóór gebruik". Lees beide documenten voordat u uw lens gebruikt.

Deze lens is ontworpen voor Sony α-camerasystemen met E-bevestiging. U kunt deze niet gebruiken op camera's met A-bevestiging.
De FE 24-70mm F2.8 GM Ⅱ is compatibel met het bereik van een beeldsensor van 35 mm-formaat. Een camera die is uitgerust met een beeldsensor van 35 mm-formaat, kan ook worden ingesteld om te fotograferen in APS-C-formaat. Raadpleeg de handleiding van uw camera voor meer informatie over het instellen van uw camera.
Ga voor meer informatie over compatibiliteit naar de website van Sony in uw regio of raadpleeg uw Sony-dealer of een plaatselijke erkende servicefaciliteit van Sony.

Voor klanten in de Verenigde Staten
Bel 1-800-222-SONY (7669) als u vragen hebt over uw product of voor het Sony Service Center bij u in de buurt.

Conformiteitsverklaring van de leverancier
Handelsnaam: SONY
Model: SEL2470GM2
Verantwoordelijke partij: Sony Electronics Inc.
Adres: 16535 Via Esprillo, San Diego, CA 92127 U.S.A.
Telefoonnummer: 858-942-2230
Dit apparaat voldoet aan deel 15 van de FCC-regels.
De werking is onderhevig aan de volgende twee voorwaarden:

1. Dit apparaat mag geen schadelijke storing veroorzaken, en
2. dit apparaat moet alle ontvangen storing accepteren, inclusief storing die een ongewenste werking kan veroorzaken.

Opmerkingen over het gebruik

• Laat de lens niet in de zon of een felle lichtbron liggen. Interne storing van de camerabody en lens, rook of brand kan het gevolg zijn van het effect van lichtfocussering. Als het nodig is om de lens in het zonlicht te laten liggen, moet u de lensdoppen bevestigen. Houd bij het fotograferen tegen de zon de zon volledig buiten de kijkhoek.
• Houd bij het dragen van een camera met de lens eraan bevestigd altijd de camera en de lens stevig vast.
• Houd de lens niet vast aan het verlengde deel.
• Deze lens is niet waterdicht, hoewel deze is ontworpen met het oog op stof- en spatwaterdichtheid. Als u de lens in de regen enz. gebruikt, houd dan waterdruppels uit de buurt van de lens.
• Als de lens alleen wordt geschud of als een camera met de lens eraan bevestigd wordt geschud terwijl de camera is uitgeschakeld, kan een intern onderdeel van de lens rammelen. Dit wijst echter niet op een storing. Bovendien kan uw beweging ervoor zorgen dat de interne lensgroepen schudden terwijl u de lens meedraagt. Dit heeft echter geen invloed op de prestaties van de lensgroepen.
• Het gebruik van dit apparaat met producten van andere fabrikanten kan de prestaties beïnvloeden, wat kan leiden tot ongelukken of storingen.

Voorzorgsmaatregelen bij het gebruik van een flitser

• Bij bepaalde combinaties van lens en flitser kan de lens het licht van de flitser gedeeltelijk blokkeren, wat resulteert in een schaduw aan de onderkant van de foto. Pas in dat geval de brandpuntsafstand of de opnameafstand aan voordat u fotografeert.

Vignettering

• Wanneer u de lens gebruikt, worden de hoeken van het scherm donkerder dan het midden. Om dit fenomeen (vignettering genoemd) te verminderen, sluit u het diafragma met 1 tot 2 stops.

De onderdelen herkennen

1. Lenskapindex
2. Scherpstelring
3. Zoomring
4. Brandpuntsafstand schaal
5. Brandpuntsafstand index
6. Diafragmaring
7. Diafragma schaal
8. Diafragma index
9. Lenscontacten*
10. Lenskap
11. Polarisatiefiltervenster
12. Focusvergrendelknop
13. Focusmodusschakelaar
14. IRIS LOCK (IRIS-VERGRENDELING)-schakelaar
15. Bevestigingsindex
16. Rubberen lensbevestigingsring
17. Ontgrendelingsknop lenskap
18. Diafragmaklikschakelaar
19. Zoomgladheidsschakelaar

* Raak de lenscontacten niet aan.

De lens bevestigen en loskoppelen

• Houd de lens vast aan de bevestigingsbody voordat u de lens bevestigt/loskoppelt. Houd de lens niet vast aan een van de bedieningselementen, zoals de scherpstelring.

De lens bevestigen (zie afbeelding )

1. Verwijder de achterste lensdop en de camerabodydop.
2. Lijn de witte index op de lenscilinder uit met de witte index op de camera (bevestigingsindex), plaats de lens vervolgens in de camera-bevestiging en draai deze met de klok mee totdat deze vastklikt.

• Druk niet op de lensontgrendelingsknop op de camera bij het bevestigen van de lens.
• Bevestig de lens niet onder een hoek.

3. Verwijder de voorste lensdop.

• U kunt de voorste lensdop op twee manieren bevestigen/loskoppelen, (1) en (2).

De lens verwijderen

1. Bevestig de voorste lensdop.
2. Terwijl u de lensontgrendelingsknop op de camera ingedrukt houdt, draait u de lens tegen de klok in totdat deze stopt en koppelt u de lens los. (Zie afbeelding )


De lenskap bevestigen

Het wordt aanbevolen om een lenskap te gebruiken om flare te verminderen en een maximale beeldkwaliteit te garanderen.

Lijn de rode lijn op de lenskap uit met de rode lijn op de lens (lenskapindex), plaats de lenskap vervolgens in de lensbevestiging en draai deze met de klok mee totdat deze op zijn plaats klikt en de rode stip op de lenskap is uitgelijnd met de rode lijn op de lens (1).

• Het polarisatiefiltervenster kan worden geopend (2) zodat het polarisatiefilter (apart verkrijgbaar) kan draaien zonder dat de lenskap hoeft te worden verwijderd. Houd het venster echter gesloten tijdens het fotograferen zonder filterbewerkingen of het meedragen van de lens.
• Als de lenskap niet wordt gedraaid totdat deze vastklikt, bestaat de mogelijkheid dat er een schaduw op de vastgelegde beelden verschijnt of dat de lenskap eraf valt.
• Als het flitslicht gedeeltelijk wordt geblokkeerd door de lenskap, kan er een schaduw verschijnen aan de onderkant van de vastgelegde beelden. Verwijder in dat geval de lenskap.
• Plaats bij het opbergen de lenskap achterstevoren op de lens (3).

De lenskap verwijderen
Terwijl u de ontgrendelingsknop van de lenskap ingedrukt houdt, draait u de lenskap tegen de klok in.

Zoomen

Draai de zoomring naar de gewenste brandpuntsafstand.

Over de zoomgladheidsschakelaar (zie afbeelding )
U kunt de spanning voor het draaien van de zoomring instellen met de zoomgladheidsschakelaar.
Om de spanning te verminderen, schuift u de zoomgladheidsschakelaar naar "SMOOTH" (GLAD). Om de spanning te verhogen, schuift u de zoomgladheidsschakelaar naar "TIGHT" (VAST).
Om de spanning voor het licht draaien van de zoomring te behouden, wordt aanbevolen om de zoomgladheidsschakelaar in te stellen op "SMOOTH" (GLAD).
Om onbedoelde bewegingen van het lensuiteinde te voorkomen tijdens het fotograferen in een opwaartse/neerwaartse hoek of het meedragen van de lens, wordt aanbevolen om de zoomgladheidsschakelaar in te stellen op "TIGHT" (VAST).

Scherpstellen

• De focusmodusschakelaar van deze lens werkt niet met sommige cameramodellen.
  Ga voor meer informatie over compatibiliteit naar de website van Sony in uw regio of raadpleeg uw Sony-dealer of een plaatselijke erkende servicefaciliteit van Sony.

AF (autofocus)/MF (handmatige focus) schakelen
De focusmodus kan op de lens worden geschakeld tussen AF en MF.
Voor AF-fotografie moeten zowel de camera als de lens zijn ingesteld op AF. Voor MF-fotografie moet de camera of de lens of beide zijn ingesteld op MF.

De focusmodus op de lens instellen
Schuif de focusmodusschakelaar naar de juiste modus, AF of MF (1).

• Raadpleeg de camera handleidingen om de focusmodus van de camera in te stellen.
• Draai in MF aan de scherpstelring om de focus aan te passen (2) terwijl u door de zoeker enz. kijkt.

Een camera gebruiken die is uitgerust met een AF/MF-bedieningsknop

• Door tijdens de AF-werking op de AF/MF-bedieningsknop te drukken, kunt u tijdelijk overschakelen naar MF.
• Als u tijdens de MF-werking op de AF/MF-bedieningsknop drukt, kunt u tijdelijk overschakelen naar AF als de lens is ingesteld op AF en de camera op MF.

De focusvergrendelknoppen gebruiken

• • De focusvergrendelknop van deze lens werkt niet met sommige cameramodellen.
  Ga voor meer informatie over compatibiliteit naar de website van Sony in uw regio of raadpleeg uw Sony-dealer of een plaatselijke erkende servicefaciliteit van Sony.

Druk op de focusvergrendelknop in AF om AF te annuleren. De focus is vast en u kunt de sluiter ontspannen op de vaste focus. Laat de focusvergrendelknop los terwijl u de ontspanknop half indrukt om AF opnieuw te starten.

Het diafragma aanpassen

IRIS LOCK (IRIS-VERGRENDELING)-schakelaar

• Lock (Vergrendelen): U kunt de diafragmaring vergrendelen op "A" op de diafragmaschaal, of deze draaien tussen f/2.8 en f/22.
• Release (Ontgrendelen): U kunt de diafragmaring draaien tussen "A" en f/2.8 op de diafragmaschaal.

Wanneer u "A" op de diafragmaschaal uitlijnt met de diafragma-index, wordt de camera ingesteld op de automatische iris-modus en wordt de belichting ingesteld door de camera. En u kunt de hoeveelheid licht handmatig aanpassen tussen f/2.8 en f/22 door aan de diafragmaring te draaien.

Opmerkingen
Stel de diafragmaklikschakelaar in op "OFF" (UIT) bij het opnemen van films. (Zie afbeelding )
Wanneer de diafragmaklikschakelaar is ingesteld op "OFF" (UIT), wordt het geluid van de diafragmaring verminderd. (Voor filmopnamen)
Als u de diafragmawaarde wijzigt tijdens het opnemen van een film met de diafragmaklikschakelaar ingesteld op "ON" (AAN), wordt het geluid van de diafragmaring opgenomen.

Specificaties

*1 Dit is de equivalente brandpuntsafstand in 35mm-formaat wanneer deze is bevestigd op een digitale camera met verwisselbare lens die is uitgerust met een beeldsensor van APS-C-formaat.
*2 Kijkhoek 1 is de waarde voor 35mm-camera's en kijkhoek 2 is de waarde voor digitale camera's met verwisselbare lens die zijn uitgerust met een beeldsensor van APS-C-formaat.
*3 Minimale focus is de afstand van de beeldsensor tot het onderwerp.

• Afhankelijk van het lensmechanisme kan de brandpuntsafstand veranderen met elke verandering in de opnameafstand. De hierboven vermelde brandpuntsafstanden gaan ervan uit dat de lens is scherpgesteld op oneindig.

Meegeleverde items
(Het aantal tussen haakjes geeft het aantal stuks aan.)
Lens (1), voorste lensdop (1), achterste lensdop (1), lenskap (1), lensetui (1),
Set gedrukte documentatie

Ontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
