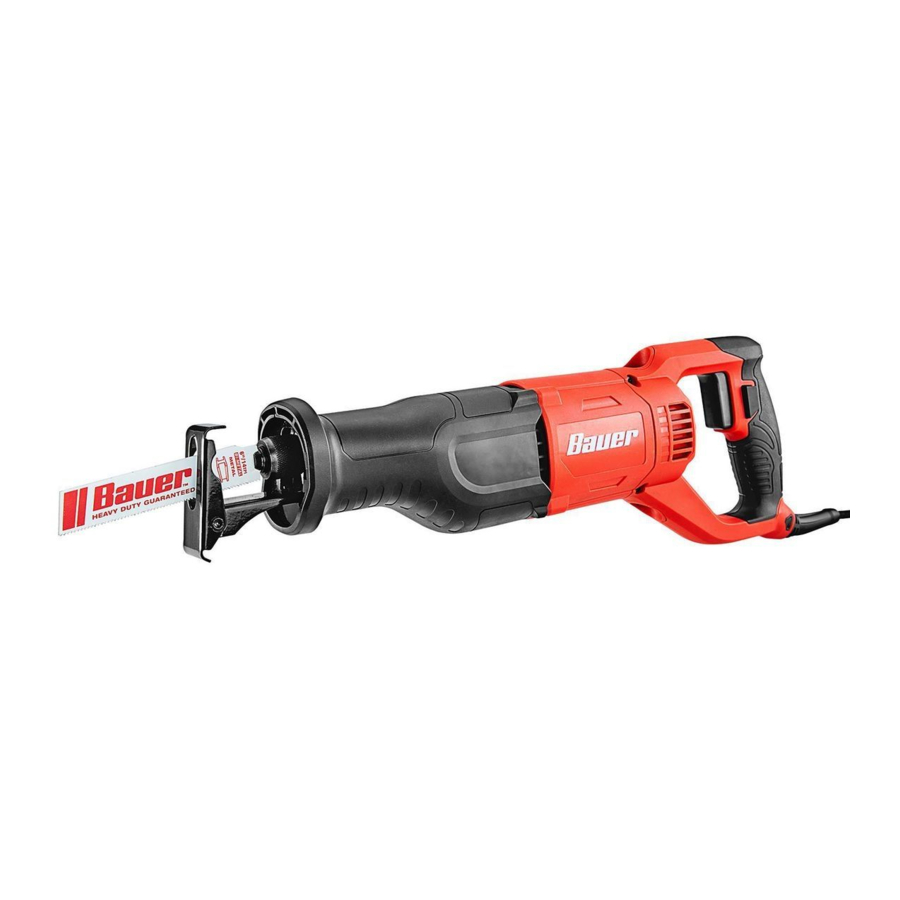

Bauer 1975E-B, 56250 - 10 Amp Változtatható sebességű szablyafűrész kézikönyv

2. Ne használjon elektromos kéziszerszámokat robbanásveszélyes környezetben, például gyúlékony folyadékok, gázok vagy por jelenlétében.
   Az elektromos kéziszerszámok szikrákat keltenek, amelyek meggyújthatják a port vagy a gőzöket.
3. Tartsa távol a gyerekeket és a nézelődőket az elektromos kéziszerszám használata közben.
   A figyelemelterelés miatt elveszítheti az irányítást.

1. az elektromos kéziszerszám dugójának illeszkednie kell a konnektorhoz. soha ne módosítsa a dugót semmilyen módon. Ne használjon adapterdugókat földelt (földelt) elektromos kéziszerszámokkal. A nem módosított dugók és a megfelelő aljzatok csökkentik az áramütés kockázatát.
2. kerülje a test érintkezését földelt vagy földelt felületekkel, például csövekkel, radiátorokkal, tűzhelyekkel és hűtőszekrényekkel. Megnövekszik az áramütés kockázata, ha teste földelt.
3. Ne tegye ki az elektromos kéziszerszámokat esőnek vagy nedves körülményeknek. Ha víz kerül az elektromos kéziszerszámba, az növeli az áramütés kockázatát.
4. Ne használja a kábelt helytelenül. soha ne használja a kábelt az elektromos kéziszerszám hordozására, húzására vagy kihúzására. Tartsa távol a kábelt hőtől, olajtól, éles szélektől vagy mozgó alkatrészektől. A sérült vagy összegabalyodott kábelek növelik az áramütés kockázatát.
5. Ha elektromos kéziszerszámot használ a szabadban, használjon kültéri használatra alkalmas hosszabbítót. A kültéri használatra alkalmas kábel használata csökkenti az áramütés kockázatát.
6. ha elkerülhetetlen az elektromos kéziszerszám nedves helyen történő használata, használjon földzárlat-megszakítóval (GFci) védett tápegységet. A GFCI használata csökkenti az áramütés kockázatát.

1. Legyen éber, figyeljen arra, amit csinál, és használja a józan eszét, amikor elektromos kéziszerszámot használ. Ne használjon elektromos kéziszerszámot, ha fáradt vagy kábítószer, alkohol vagy gyógyszer hatása alatt áll. Az elektromos kéziszerszámok használata közbeni pillanatnyi figyelmetlenség súlyos személyi sérüléshez vezethet.
2. használjon személyi védőfelszerelést. mindig viseljen szemvédőt. A megfelelő körülmények között használt védőfelszerelés, például porvédő maszk, csúszásmentes biztonsági cipő, védősisak vagy hallásvédő csökkenti a személyi sérüléseket.
3. akadályozza meg a véletlen indítást. Győződjön meg arról, hogy a kapcsoló kikapcsolt helyzetben van, mielőtt csatlakoztatja az áramforráshoz és/vagy az akkumulátorhoz, felveszi vagy hordozza a szerszámot. Ha az elektromos kéziszerszámokat úgy hordozza, hogy az ujját a kapcsolón tartja, vagy bekapcsolja azokat az elektromos kéziszerszámokat, amelyeknek a kapcsolója be van kapcsolva, az balesetveszélyes.
4. távolítson el minden beállító kulcsot vagy csavarkulcsot, mielőtt bekapcsolja az elektromos kéziszerszámot. Az elektromos kéziszerszám forgó részéhez rögzített csavarkulcs vagy kulcs személyi sérülést okozhat.
5. Ne nyúljon túl. Tartsa meg a megfelelő lábtartást és egyensúlyt mindenkor. Ez lehetővé teszi az elektromos kéziszerszám jobb irányítását váratlan helyzetekben.
6. Öltözzön megfelelően. Ne viseljen bő ruházatot vagy ékszert. Tartsa távol a haját, ruházatát és kesztyűjét a mozgó alkatrészektől. A bő ruházat, az ékszerek vagy a hosszú haj beakadhat a mozgó alkatrészekbe.
7. ha a porelszívó és -gyűjtő berendezések csatlakoztatására szolgáló eszközök vannak, győződjön meg arról, hogy ezek csatlakoztatva vannak és megfelelően használják őket. A porelszívás használata csökkentheti a porral kapcsolatos veszélyeket.
8. Ne hagyja, hogy a szerszámok gyakori használatából származó ismeretség miatt önelégültté váljon, és figyelmen kívül hagyja a szerszámok biztonsági elveit. A gondatlan cselekvés a másodperc töredéke alatt súlyos sérülést okozhat.
9. Csak olyan biztonsági berendezést használjon, amelyet egy megfelelő szabványügyi hivatal jóváhagyott. A nem jóváhagyott biztonsági berendezés nem biztos, hogy megfelelő védelmet nyújt. A szemvédőnek ANSI-jóváhagyással kell rendelkeznie, és a légzésvédőnek NIOSH-jóváhagyással kell rendelkeznie a munkaterületen fennálló konkrét veszélyekre vonatkozóan.
10. Kerülje el a véletlen indítást. Készüljön fel a munka megkezdésére, mielőtt bekapcsolja a szerszámot.
11. Ne tegye le a szerszámot, amíg teljesen le nem állt. A mozgó alkatrészek megragadhatják a felületet, és kivehetik a szerszámot az irányítása alól.
12. Kézi elektromos kéziszerszám használatakor tartsa szilárdan a szerszámot mindkét kezével, hogy ellenálljon az indítónyomatéknak.
13. Ne hagyja felügyelet nélkül a szerszámot, amikor az elektromos aljzathoz van csatlakoztatva. Kapcsolja ki a szerszámot, és húzza ki az elektromos aljzatból, mielőtt elmegy.
14. Ez a termék nem játék. Tartsa távol a gyermekektől.
15. A pacemakert viselők használat előtt konzultáljanak orvosukkal. A szívritmus-szabályozó közelében lévő elektromágneses mezők a pacemaker interferenciáját vagy a pacemaker meghibásodását okozhatják. Ezenkívül a pacemakert viselőknek:

• Kerülje a magányos munkavégzést.
• Ne használja a ravaszt rögzítve.
• Megfelelően karbantartsa és ellenőrizze az áramütés elkerülése érdekében.
• Megfelelően földelje a tápkábelt. Földzárlat-megszakítót (GFCI) is alkalmazni kell – ez megakadályozza a tartós áramütést.

16. A jelen használati útmutatóban tárgyalt figyelmeztetések, óvintézkedések és utasítások nem fedhetnek le minden lehetséges körülményt és helyzetet, amely előfordulhat. A kezelőnek tisztában kell lennie azzal, hogy a józan ész és az óvatosság olyan tényezők, amelyeket nem lehet beépíteni ebbe a termékbe, hanem a kezelőnek kell biztosítania.

1. Ne erőltesse az elektromos kéziszerszámot. használja a megfelelő elektromos kéziszerszámot az alkalmazásához. A megfelelő elektromos kéziszerszám jobban és biztonságosabban végzi el a munkát azon a sebességen, amelyre tervezték.
2. Ne használja az elektromos kéziszerszámot, ha a kapcsoló nem kapcsolja be és ki. Minden olyan elektromos kéziszerszám, amelyet nem lehet a kapcsolóval vezérelni, veszélyes, és meg kell javítani.
3. Húzza ki a dugót az áramforrásból és/vagy vegye ki az akkumulátort, ha az levehető, az elektromos kéziszerszámból, mielőtt bármilyen beállítást végez, tartozékokat cserél vagy tárolja az elektromos kéziszerszámokat. Az ilyen megelőző biztonsági intézkedések csökkentik az elektromos kéziszerszám véletlen beindításának kockázatát.
4. Tárolja a használaton kívüli elektromos kéziszerszámokat gyermekektől elzárva, és ne engedje, hogy az elektromos kéziszerszámot vagy ezeket az utasításokat nem ismerő személyek használják az elektromos kéziszerszámot. Az elektromos kéziszerszámok veszélyesek a képzetlen felhasználók kezében.
5. Tartsa karban az elektromos kéziszerszámokat és tartozékokat. ellenőrizze a mozgó alkatrészek helytelen beállítását vagy beakadását, az alkatrészek törését és minden egyéb olyan állapotot, amely befolyásolhatja az elektromos kéziszerszám működését. ha sérült, használat előtt javíttassa meg az elektromos kéziszerszámot. Sok balesetet a rosszul karbantartott elektromos kéziszerszámok okoznak.
6. Tartsa élesen és tisztán a vágószerszámokat. A megfelelően karbantartott, éles vágóélekkel rendelkező vágószerszámok kevésbé valószínű, hogy beakadnak, és könnyebben irányíthatók.
7. használja az elektromos kéziszerszámot, a tartozékokat és a szerszámfejeket stb. a jelen utasításoknak megfelelően, figyelembe véve a munkakörülményeket és az elvégzendő munkát. Az elektromos kéziszerszám rendeltetésétől eltérő műveletekre történő használata veszélyes helyzetet eredményezhet.
8. Tartsa szárazon, tisztán, olajtól és zsírtól mentesen a fogantyúkat és a megfogó felületeket. A csúszós fogantyúk és a megfogó felületek nem teszik lehetővé a szerszám biztonságos kezelését és irányítását váratlan helyzetekben.

1. Az elektromos kéziszerszámot szakképzett szerelővel javíttassa meg, aki csak azonos cserealkatrészeket használ. Ez biztosítja az elektromos kéziszerszám biztonságának megőrzését.
2. Tartsa karban a szerszámon lévő címkéket és adattáblákat. Ezek fontos biztonsági információkat tartalmaznak. Ha olvashatatlanok vagy hiányoznak, forduljon a Harbor Freight Tools-hoz csere céljából.

1. Fogja meg az elektromos kéziszerszámot szigetelt megfogófelületeknél fogva, amikor olyan műveletet végez, amely során a vágótartozék rejtett vezetékekkel vagy a saját vezetékével érintkezhet. Ha a vágótartozék "feszültség alatt álló" vezetékkel érintkezik, az elektromos kéziszerszám szabadon lévő fémrészei "feszültség alá kerülhetnek", és áramütést okozhatnak a kezelőnek.
2. használjon bilincseket vagy más praktikus módszert a munkadarab rögzítésére és megtámasztására egy stabil platformon. Ha a munkadarabot kézzel vagy a testéhez támasztva tartja, az instabil marad, és az irányítás elvesztéséhez vezethet.

1. Aki rendszeresen vagy hosszabb ideig vibráló szerszámokat használ, először orvosnak kell megvizsgálnia, majd rendszeres orvosi ellenőrzéseken kell részt vennie, hogy megbizonyosodjon arról, hogy a használat nem okoz vagy súlyosbít orvosi problémákat. Terhes nők vagy olyan személyek, akiknek károsodott a kéz vérkeringése, korábbi kézsérüléseik, idegrendszeri rendellenességeik, cukorbetegségük vagy Raynaud-kórjuk van, nem használhatják ezt a szerszámot. Ha a rezgéssel kapcsolatos tüneteket (például bizsergést, zsibbadást és fehér vagy kék ujjakat) észlel, a lehető leghamarabb forduljon orvoshoz.
2. Ne dohányozzon használat közben. A nikotin csökkenti a kezek és ujjak vérellátását, növelve a rezgéssel kapcsolatos sérülések kockázatát.
3. Viseljen megfelelő kesztyűt, hogy csökkentse a rezgés hatásait a felhasználóra.
4. Ha van választási lehetőség, használjon a legalacsonyabb rezgéssel rendelkező szerszámokat.
5. Minden munkanapon iktasson be rezgésmentes időszakokat.
6. Fogja meg a szerszámot a lehető legkönnyebben (miközben továbbra is biztonságosan irányítja azt). Hagyja, hogy a szerszám végezze a munkát.
7. A rezgés csökkentése érdekében tartsa karban a szerszámot a jelen kézikönyvben leírtak szerint. Ha bármilyen rendellenes rezgés lép fel, azonnal hagyja abba a használatát.

Földelés

Műszaki adatok

Funkciók

Használati utasítás

Olvassa el a kézikönyv elején található TELJES FONTOS BIZTONSÁGI INFORMÁCIÓK részt, beleértve az összes szöveget az alfejezetek alatt, mielőtt beállítaná vagy használná ezt a terméket.

Szerszám beállítása

A VÉLETLEN MŰKÖDÉS MIATTI SÚLYOS SÉRÜLÉSEK ELKERÜLÉSE ÉRDEKÉBEN:
Engedje el a ravaszt, győződjön meg arról, hogy a ravaszzár nincs bekapcsolva, és húzza ki a szerszámot az elektromos aljzatból, mielőtt beállítaná a szerszámot vagy tartozékokat szerelne fel.

A fűrészlap felszerelése

1. Ha van felszerelt penge, távolítsa el a tokmány kinyitásával és a penge kihúzásával. A tokmány kinyitásához forgassa el az óramutató járásával ellentétesen, és tartsa nyitott helyzetben.
2. Engedje el a tokmányt a bezáráshoz.
3. Az új fűrészlap felszereléséhez forgassa el és tartsa az óramutató járásával ellentétesen a tokmányt, miközben behelyezi a fűrészlapot, és a legmélyebb helyzetébe tolja.
4. Engedje el a tokmányt a bezáráshoz.
5. Ellenőrizze, hogy a fűrészlap szilárdan a helyén van-e rögzítve, és hogy a fogak lefelé mutatnak-e.

A súlyos sérülések elkerülése érdekében: Minden használat előtt, a tápkábel bedugása előtt, viseljen munkakesztyűt, húzza meg a fűrészlapot, hogy megbizonyosodjon arról, hogy biztonságosan rögzítve van a tokmányban.

A talp beállítása

1. A behúzott penge hosszának hosszabbnak kell lennie, mint a munkadarab szélessége. Ha a penge rövidebb, a hegye elakad a munkadarabban vágás közben, ami sérülést okozhat, és károsíthatja a pengét vagy a munkadarabot. A talp és a penge meghosszabbításának beállításához:
2. Lazítsa meg mindkét csavarfejű csavart az elülső burkolat alján.
3. Állítsa be a talpat befelé vagy kifelé, ahogy szükséges.
4. Húzza meg a csavarfejű csavarokat. Ne húzza túl.

Munkadarab és munkaterület előkészítése

1. Jelöljön ki egy tiszta és jól megvilágított munkaterületet. A munkaterületre nem engedhetők be gyermekek vagy háziállatok, hogy elkerüljék a figyelmet elterelő tényezőket és a sérüléseket.
2. Vezesse a tápkábelt biztonságos útvonalon a munkaterülethez, anélkül, hogy botlásveszélyt okozna, vagy a tápkábelt esetleges károsodásnak tenné ki. A tápkábelnek el kell érnie a munkaterületet elegendő extra hosszúsággal ahhoz, hogy szabad mozgást tegyen lehetővé munka közben.
3. Rögzítse a laza munkadarabokat satuval vagy bilincsekkel (nem tartozék), hogy megakadályozza a mozgást munka közben.
4. A közelben nem lehetnek olyan tárgyak, például közművezetékek, amelyek veszélyt jelenthetnek munka közben. Ez különösen fontos a merülő vágásoknál.
5. Kesztyű segítségével tolja hátra teljesen a penge tartóját. A munkadarabnak vékonyabbnak kell lennie, mint a minimális pengehosszabbítás.

   A sérülések elkerülése érdekében ne használja olyan munkadarabokon, amelyek vastagabbak, mint a minimális pengehosszabbítás a maximális vastagságuknál. A penge hegye eltalálhatja a munkadarabot, és eltörhet.

Általános használati utasítások

A fűrész változtatható sebességű ravaszt tartalmaz. A percenkénti ütések számának növeléséhez nyomja erősebben a ravaszt. A percenkénti ütések számának csökkentéséhez gyakoroljon kisebb nyomást a ravaszra.

Megjegyzés: Lágyabb anyagok vágásakor használjon nagyobb sebességet. Keményebb anyagok vágásakor használjon kisebb sebességet.

Általános vágás

1. Szerelje fel a pengét, és állítsa be a talpat a munkához.
2. Nyomja meg és engedje el a ravaszt, hogy megbizonyosodjon arról, hogy a ravaszzár ki van kapcsolva.
3. Győződjön meg arról, hogy a ravasz el van engedve. Miközben a fűrészt a ravasz kikapcsolt helyzetében (a ravasz elengedve) tartja, dugja be a tápkábelt egy 120 V-os elektromos aljzatba.
4. A fűrészelés megkezdéséhez fogja meg szilárdan a fűrészt mindkét kezével, és helyezze a talp elejét a munkadarabra úgy, hogy a penge a munka felett legyen.

Ne indítsa el a fűrészt, ha a fűrészlap működés előtt bármivel érintkezik.

5. Nyomja meg a ravaszt.
6. Hagyja, hogy a szerszám elérje a teljes sebességet, mielőtt hozzáérne a munkadarabhoz.
7. Vezesse a fűrészlapot a munkadarabba.

Tartsa a talpat szilárdan a munkadarabhoz nyomva vágás közben, hogy megakadályozza a szerszám visszarúgását.

8. A folyamatos vágáshoz nyomja meg és engedje el a ravaszzár gombot, majd engedje el a ravaszt.

A szerszám automatikusan újraindul, ha leáll.

9. Tartson egyenletes mozgást, vezetve a pengét az anyagon, ahogy az vágódik. Kövesse a vágást. Ne nyomja túl erősen. Ha a fűrész lelassul vágás közben, gyakoroljon kisebb nyomást a fűrészre.
10. A fűrész leállításához engedje el a ravaszt, ha nem használja a ravaszzár funkciót. Ha a ravaszzár funkciót használja, nyomja meg és engedje el a ravaszt.
11. Hagyja, hogy a szerszám teljesen leálljon, mielőtt letenné.
12. A balesetek elkerülése érdekében kapcsolja ki a szerszámot, és húzza ki a használat után. Tisztítsa meg, majd tárolja a szerszámot beltérben, gyermekek elől elzárva.

Merülő vágás

Merülő vágás rétegelt lemezbe és vékony deszkalapokba. Ne kíséreljen meg merülő vágást vastag, kemény fába vagy fémlemezekbe.

1. Jelölje meg egyértelműen a vágási vonalat.
2. A vágási területen belül egy kényelmes kiindulóponttól helyezze a penge hegyét erre a pontra úgy, hogy a fűrész párhuzamos legyen a vágási vonallal.
3. Helyezze a talp élét a munkadarabra úgy, hogy a penge NE érintkezzen a munkadarabbal. Nyomja meg a ravaszt a szerszám működésének elindításához. Soha ne kezdjen merülő vágást úgy, hogy a penge hegye érintkezik a munkadarabbal. Ez azonnali visszarúgást okoz, amely károsíthatja a munkadarabot, a pengét vagy sérülést okozhat.


4. Várja meg, amíg a fűrész eléri a teljes sebességet, majd lassan forgassa el a szerszámot a talpon, ahogy a penge érintkezik a munkadarabbal. Tartsa szilárdan a szerszámot.
5. Folytassa a szerszám lassú forgatását, amíg a penge át nem hatol a munkadarabon. Nyomja a talpat szilárdan a munkadarabhoz, és folytassa a vágást.

Fémvágás

1. Szereljen fel egy fémvágó pengét.
2. Kenje be a vágási felületet vágóolajjal, hogy megakadályozza a penge túlmelegedését.
3. Kövesse a fenti általános vágási eljárást.

Karbantartási és szervizelési utasítások

Azokat az eljárásokat, amelyeket ebben a kézikönyvben nem magyaráznak el kifejezetten, csak szakképzett technikus végezheti el.

A VÉLETLEN MŰKÖDÉS MIATTI SÚLYOS SÉRÜLÉSEK ELKERÜLÉSE ÉRDEKÉBEN:
Győződjön meg arról, hogy a hálózati kapcsoló kikapcsolt helyzetben van, és húzza ki a szerszámot az elektromos aljzatból, mielőtt bármilyen eljárást végrehajtana ebben a szakaszban.

A SZERSZÁM MEGHIBÁSODÁSA MIATTI SÚLYOS SÉRÜLÉSEK ELKERÜLÉSE ÉRDEKÉBEN:
Ne használjon sérült berendezést. Ha rendellenes zaj vagy vibráció lép fel, javíttassa meg a problémát a további használat előtt.

Tisztítás, karbantartás és kenés

1. MINDEN HASZNÁLAT ELŐTT, vizsgálja meg a szerszám általános állapotát. Ellenőrizze a következőket:

   • laza hardver,
   • a mozgó alkatrészek helytelen beállítása vagy megszorulása,
   • sérült kábel/elektromos vezetékek,
   • repedt vagy törött alkatrészek, és
   • bármilyen más olyan állapot, amely befolyásolhatja a biztonságos működését.

2. HASZNÁLAT UTÁN, törölje le a szerszám külső felületeit tiszta ruhával.

3. Időnként fújja ki a port és a homokot a motor szellőzőnyílásaiból száraz sűrített levegővel. Ehhez viseljen ANSI-jóváhagyású védőszemüveget és NIOSH-jóváhagyású légzésvédőt.
4. Rendszeresen ellenőrizze a pengék állapotát. A hajlott, repedt, kopott vagy tompa pengék nem működnek megfelelően, és károsodást vagy sérülést okozhatnak. Dobja ki a sérült vagy kopott pengéket.
5. A pengecsere utasításait lásd a Szerszám beállításában a Fűrészlap felszerelése című részben.
6.
   Ha ennek a szerszámnak a dugója vagy a tápkábele megsérül, azt csak szakképzett szerviztechnikus cserélheti ki.

Hibaelhárítás

Probléma	Lehetséges okok	Valószínű megoldások
A szerszám nem indul el	A kábel nincs csatlakoztatva. Nincs áram a konnektorban. A szerszám hőkioldója kioldott (ha van). Belső sérülés vagy kopás. (Például szénkefék vagy ravasz.)	Ellenőrizze, hogy a kábel be van-e dugva. Ellenőrizze az áramot a konnektorban. Ha a konnektor nem kap áramot, kapcsolja ki a szerszámot, és ellenőrizze a megszakítót. Ha a megszakító kioldott, győződjön meg arról, hogy az áramkör megfelelő kapacitású a szerszámhoz, és az áramkörön nincs más terhelés. Kapcsolja ki a szerszámot, és hagyja lehűlni. Nyomja meg a reset gombot a szerszámon. Szereltesse meg a szerszámot egy szakemberrel.
A szerszám lassan működik	A szerszámot túl gyors munkára kényszerítik. A hosszabbító kábel túl hosszú, vagy a kábel átmérője túl kicsi.	Hagyja, hogy a szerszám a saját tempójában dolgozzon. Szüntesse meg a hosszabbító kábel használatát. Ha hosszabbító kábelre van szükség, használjon olyat, amelynek megfelelő az átmérője a hosszához és a terheléshez. Lásd a Hosszabbító kábelek részt a Földelés szakaszban.
A teljesítmény idővel csökken	A szénkefék kopottak vagy sérültek. A penge tompa vagy sérült.	Szereltesse ki a keféket egy képzett szakemberrel. Tartsa élesen a pengéket. Szükség szerint cserélje ki őket.
Túlzott zaj vagy zörgés	Belső sérülés vagy kopás. (Például szénkefék vagy csapágyak.)	Szereltesse meg a szerszámot egy szakemberrel.
Túlmelegedés	A szerszámot túl gyors munkára kényszerítik. A penge tompa vagy sérült. Eltömődött motorház szellőzőnyílásai. A motort megterheli a hosszú vagy kis átmérőjű hosszabbító kábel.	Hagyja, hogy a szerszám a saját tempójában dolgozzon. Tartsa élesen a pengéket. Szükség szerint cserélje ki őket. Viseljen ANSI-jóváhagyású védőszemüveget és NIOSH-jóváhagyású porálarcot/légzőkészüléket, miközben sűrített levegővel kifújja a port a motorból. Szüntesse meg a hosszabbító kábel használatát. Ha hosszabbító kábelre van szükség, használjon olyat, amelynek megfelelő az átmérője a hosszához és a terheléshez. Lásd a Hosszabbító kábelek részt a Földelés szakaszban.
Tartsa be az összes biztonsági óvintézkedést a szerszám diagnosztizálásakor vagy szervizelésekor. Szervizelés előtt húzza ki a tápegységet.
