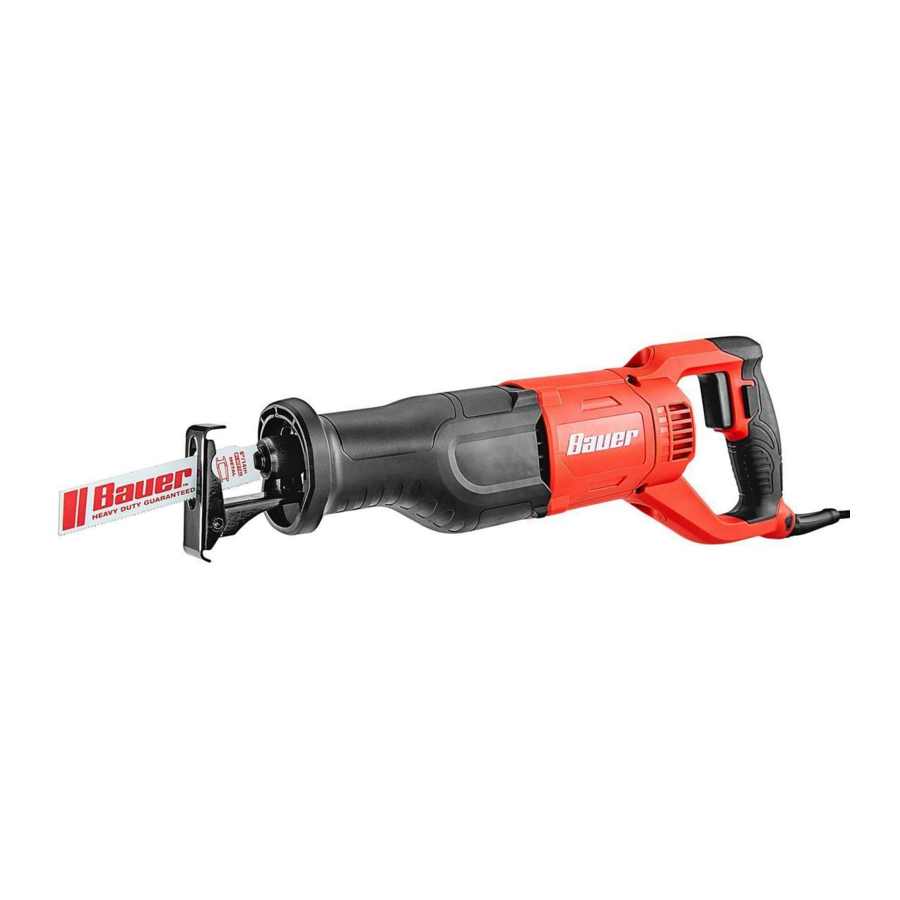

Bauer 1975E-B, 56250 - 10 Amper Değişken Hızlı Pistonlu Testere

ÖNEMLİ GÜVENLİK BİLGİLERİ

UYARI SEMBOLLERİ VE TANIMLARI

	Bu, güvenlik uyarı sembolüdür. Sizi olası kişisel yaralanma tehlikelerine karşı uyarmak için kullanılır. Olası yaralanma veya ölümden kaçınmak için bu sembolü izleyen tüm güvenlik mesajlarına uyun.
	Kaçınılmadığı takdirde ölüm veya ciddi yaralanma ile sonuçlanacak tehlikeli bir durumu belirtir.
	Kaçınılmadığı takdirde ölüm veya ciddi yaralanma ile sonuçlanabilecek tehlikeli bir durumu belirtir.
	Kaçınılmadığı takdirde hafif veya orta dereceli yaralanma ile sonuçlanabilecek tehlikeli bir durumu belirtir.
	Kişisel yaralanma ile ilgili olmayan uygulamaları ele alır.

Genel Elektrikli El Aleti Güvenlik Uyarıları

Bu elektrikli el aletiyle birlikte verilen tüm güvenlik uyarılarını, talimatları, çizimleri ve teknik özellikleri okuyun.
Aşağıda listelenen tüm talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmaya neden olabilir.

Tüm uyarıları ve talimatları ileride başvurmak üzere saklayın.

Uyarılardaki "elektrikli el aleti" terimi, şebekeden çalışan (kablolu) elektrikli el aletinizi veya pille çalışan (akülü) elektrikli el aletinizi ifade eder.

Çalışma alanı güvenliği
1. Çalışma alanını temiz ve iyi aydınlatılmış tutun.
  Dağınık veya karanlık alanlar kazalara davetiye çıkarır.

Elektrikli el aletlerini yanıcı sıvılar, gazlar veya tozların bulunduğu yerler gibi patlayıcı ortamlarda çalıştırmayın.
Elektrikli el aletleri, tozu veya dumanı tutuşturabilecek kıvılcımlar çıkarır.
Bir elektrikli el aletini çalıştırırken çocukları ve etraftaki kişileri uzak tutun.
Dikkat dağılması kontrolü kaybetmenize neden olabilir.

Elektrik güvenliği

Elektrikli el aleti fişleri prize uygun olmalıdır. Fişi hiçbir şekilde değiştirmeyin. Topraklı elektrikli el aletleriyle birlikte herhangi bir adaptör fişi kullanmayın. Değiştirilmemiş fişler ve uygun prizler elektrik çarpması riskini azaltacaktır.
Boru, radyatör, ocak ve buzdolabı gibi topraklı yüzeylerle vücut temasından kaçının. Vücudunuz topraklıysa elektrik çarpması riski artar.
Elektrikli el aletlerini yağmura veya ıslak koşullara maruz bırakmayın. Elektrikli el aletine su girmesi elektrik çarpması riskini artıracaktır.
Kabloya zarar vermeyin. Kabloyu elektrikli el aletini taşımak, çekmek veya fişten çekmek için asla kullanmayın. Kabloyu ısıdan, yağdan, keskin kenarlardan veya hareketli parçalardan uzak tutun. Hasarlı veya dolaşmış kablolar elektrik çarpması riskini artırır.
Elektrikli el aletini açık havada çalıştırırken, açık havada kullanıma uygun bir uzatma kablosu kullanın. Açık havada kullanıma uygun bir kablonun kullanılması elektrik çarpması riskini azaltır.
Elektrikli el aletini nemli bir yerde çalıştırmak kaçınılmazsa, bir toprak arıza devre kesici (GFCI) korumalı besleme kullanın. Bir GFCI'nin kullanılması elektrik çarpması riskini azaltır.

Kişisel güvenlik

Uyanık olun, ne yaptığınıza dikkat edin ve bir elektrikli el aletini çalıştırırken sağduyulu davranın. Yorgun veya uyuşturucu, alkol veya ilaç etkisi altındayken bir elektrikli el aleti kullanmayın. Elektrikli el aletlerini çalıştırırken bir anlık dikkatsizlik ciddi kişisel yaralanmaya neden olabilir.
Kişisel koruyucu ekipman kullanın. Daima göz koruması takın. Uygun koşullar için kullanılan toz maskesi, kaymaz güvenlik ayakkabıları, baret veya işitme koruması gibi koruyucu ekipmanlar kişisel yaralanmaları azaltacaktır.
İstem dışı çalıştırmayı önleyin. Güç kaynağına ve/veya pil takımına bağlamadan, aleti kaldırmadan veya taşımadan önce anahtarın kapalı konumda olduğundan emin olun. Parmağınız anahtar üzerindeyken elektrikli el aletlerini taşımak veya anahtarı açık olan elektrikli el aletlerine enerji vermek kazalara davetiye çıkarır.
Elektrikli el aletini açmadan önce herhangi bir ayarlama anahtarını veya İngiliz anahtarını çıkarın. Elektrikli el aletinin dönen bir parçasına takılı bırakılan bir İngiliz anahtarı veya anahtar kişisel yaralanmaya neden olabilir.
Aşırıya kaçmayın. Her zaman uygun ayak ve denge sağlayın. Bu, beklenmedik durumlarda elektrikli el aletinin daha iyi kontrol edilmesini sağlar.
Düzgün giyinin. Bol giysiler veya takılar giymeyin. Saçlarınızı, giysilerinizi ve eldivenlerinizi hareketli parçalardan uzak tutun. Bol giysiler, takılar veya uzun saçlar hareketli parçalara takılabilir.
Toz emme ve toplama tesisatlarının bağlantısı için cihazlar sağlanmışsa, bunların bağlı olduğundan ve düzgün kullanıldığından emin olun. Toz toplama kullanımı tozla ilgili tehlikeleri azaltabilir.
Aletlerin sık kullanımından elde edilen aşinalığın, alet güvenliği ilkelerini görmezden gelmenize ve rahatlamanıza izin vermeyin. Dikkatsiz bir eylem, bir saniyenin bir kısmı içinde ciddi yaralanmaya neden olabilir.
Yalnızca uygun bir standartlar kuruluşu tarafından onaylanmış güvenlik ekipmanı kullanın. Onaylanmamış güvenlik ekipmanı yeterli koruma sağlamayabilir. Göz koruması ANSI onaylı olmalı ve solunum koruması, çalışma alanındaki belirli tehlikeler için NIOSH onaylı olmalıdır.
İstem dışı çalıştırmayı önleyin. Aleti açmadan önce çalışmaya hazırlanın.
Alet tamamen durana kadar yere koymayın. Hareketli parçalar yüzeyi kavrayabilir ve aleti kontrolünüzden çıkarabilir.
Elde taşınan bir elektrikli el aleti kullanırken, başlangıç torkuna direnmek için aleti her iki elinizle sıkıca tutun.
Bir elektrik prizine takılıyken aleti gözetimsiz bırakmayın. Aleti kapatın ve ayrılmadan önce elektrik prizinden çıkarın.
Bu ürün oyuncak değildir. Çocukların erişemeyeceği bir yerde saklayın.
Kalp pilleri olan kişiler kullanımdan önce doktorlarına danışmalıdır. Kalp piline yakın elektromanyetik alanlar, kalp pili arızasına veya kalp pili arızasına neden olabilir. Ek olarak, kalp pilleri olan kişiler:

Yalnız çalışmaktan kaçının.
Tetik kilitliyken kullanmayın.
Elektrik çarpmasını önlemek için uygun şekilde bakım yapın ve inceleyin.
Güç kablosunu uygun şekilde topraklayın. Toprak Arıza Devre Kesici (GFCI) de uygulanmalıdır - sürekli elektrik çarpmasını önler.

Bu kullanım kılavuzunda tartışılan uyarılar, önlemler ve talimatlar, meydana gelebilecek tüm olası koşulları ve durumları kapsayamaz. Operatör tarafından sağduyu ve dikkatin bu ürüne yerleştirilemeyen, ancak operatör tarafından sağlanması gereken faktörler olduğu anlaşılmalıdır.

Elektrikli el aleti kullanımı ve bakımı

Elektrikli el aletini zorlamayın. Uygulamanız için doğru elektrikli el aletini kullanın. Doğru elektrikli el aleti, tasarlandığı hızda işi daha iyi ve daha güvenli yapacaktır.
Anahtar açıp kapatmıyorsa elektrikli el aletini kullanmayın. Anahtarla kontrol edilemeyen herhangi bir elektrikli el aleti tehlikelidir ve onarılmalıdır.
Herhangi bir ayarlama yapmadan, aksesuarları değiştirmeden veya elektrikli el aletlerini saklamadan önce fişi güç kaynağından çekin ve/veya pil takımını, sökülebilir ise, elektrikli el aletinden çıkarın. Bu tür önleyici güvenlik önlemleri, elektrikli el aletinin yanlışlıkla çalıştırılma riskini azaltır.
Boşta duran elektrikli el aletlerini çocukların erişemeyeceği bir yerde saklayın ve elektrikli el aletine veya bu talimatlara aşina olmayan kişilerin elektrikli el aletini çalıştırmasına izin vermeyin. Elektrikli el aletleri, eğitimsiz kullanıcıların elinde tehlikelidir.
Elektrikli el aletlerinin ve aksesuarlarının bakımını yapın. Hareketli parçaların yanlış hizalanmasını veya bağlanmasını, parçaların kırılmasını ve elektrikli el aletinin çalışmasını etkileyebilecek diğer koşulları kontrol edin. Hasar görmüşse, elektrikli el aletini kullanmadan önce onarın. Kazaların çoğu kötü bakılan elektrikli el aletlerinden kaynaklanır.
Kesici aletleri keskin ve temiz tutun. Keskin kesme kenarlarına sahip uygun şekilde bakılan kesici aletlerin bağlanma olasılığı daha düşüktür ve kontrol edilmesi daha kolaydır.
Elektrikli el aletini, aksesuarları ve alet uçlarını vb. bu talimatlara uygun olarak, çalışma koşullarını ve yapılacak işi dikkate alarak kullanın. Elektrikli el aletinin amaçlanandan farklı işlemler için kullanılması tehlikeli bir durumla sonuçlanabilir.
Sapları ve kavrama yüzeylerini kuru, temiz ve yağ ve gresten arındırılmış halde tutun. Kaygan saplar ve kavrama yüzeyleri, beklenmedik durumlarda aletin güvenli bir şekilde tutulmasına ve kontrol edilmesine izin vermez.

Servis

Elektrikli el aletinize yalnızca aynı yedek parçaları kullanan kalifiye bir tamirciye bakım yaptırın. Bu, elektrikli el aletinin güvenliğinin korunmasını sağlayacaktır.
Alet üzerindeki etiketleri ve isim plakalarını koruyun. Bunlar önemli güvenlik bilgileri taşır. Okunamaz veya eksikse, değiştirilmesi için Harbor Freight Tools ile iletişime geçin.

Pistonlu testereler için güvenlik talimatları

Kesme aksesuarının gizli kablolara veya kendi kablosuna temas edebileceği bir işlem gerçekleştirirken elektrikli el aletini yalıtılmış tutma yüzeylerinden tutun. "Gerilim altında" bir kabloya temas eden kesme aksesuarı, elektrikli el aletinin açıkta kalan metal parçalarını "gerilim altında" hale getirebilir ve operatöre elektrik çarpmasına neden olabilir.
İş parçasını sabit bir platforma sabitlemek ve desteklemek için kelepçeler veya başka pratik bir yol kullanın. İş parçasını elle veya vücudunuza yaslayarak tutmak onu dengesiz bırakır ve kontrol kaybına yol açabilir.

Titreşim Güvenliği
Bu alet kullanım sırasında titreşir.
Titreşime tekrarlanan veya uzun süreli maruz kalma, özellikle ellerde, kollarda ve omuzlarda geçici veya kalıcı fiziksel yaralanmaya neden olabilir. Titreşimle ilgili yaralanma riskini azaltmak için:

Titreşimli aletleri düzenli olarak veya uzun süre kullanan herkes önce bir doktora muayene olmalı ve ardından kullanımdan kaynaklanan veya kötüleşen tıbbi sorunların olmadığından emin olmak için düzenli tıbbi kontroller yaptırmalıdır. Hamile kadınlar veya eline kan dolaşımı bozulmuş, geçmişte el yaralanmaları geçirmiş, sinir sistemi bozuklukları, şeker hastalığı veya Raynaud hastalığı olan kişiler bu aleti kullanmamalıdır. Titreşimle ilgili herhangi bir semptom (karıncalanma, uyuşma ve beyaz veya mavi parmaklar gibi) hissederseniz, mümkün olan en kısa sürede tıbbi yardım alın.
Kullanım sırasında sigara içmeyin. Nikotin, ellere ve parmaklara kan akışını azaltarak titreşimle ilgili yaralanma riskini artırır.
Kullanıcı üzerindeki titreşim etkilerini azaltmak için uygun eldivenler giyin.
Bir seçim olduğunda en düşük titreşimli aletleri kullanın.
Her iş gününde titreşimsiz dönemler dahil edin.
Aleti olabildiğince hafif tutun (yine de güvenli kontrolünü sağlarken). İşin alet tarafından yapılmasına izin verin.
Titreşimi azaltmak için aletin bakımını bu kılavuzda açıklandığı gibi yapın. Anormal bir titreşim meydana gelirse, derhal kullanmayı bırakın.

Topraklama

YANLIŞ TOPRAKLAMA KABLOSU BAĞLANTISI NEDENİYLE ELEKTRİK ÇARPMASINI VE ÖLÜMÜ ÖNLEMEK İÇİN:
Prizin doğru şekilde topraklanıp topraklanmadığı konusunda şüpheniz varsa, kalifiye bir elektrikçiye danışın. Aletle birlikte verilen güç kablosu fişini değiştirmeyin. Fişten asla topraklama ucunu çıkarmayın. Güç kablosu veya fişi hasarlıysa aleti kullanmayın. Hasarlıysa, kullanmadan önce bir servis tesisinde onarılmasını sağlayın. Fiş prize uymuyorsa, kalifiye bir elektrikçi tarafından uygun bir prizin takılmasını sağlayın.

Topraklı aletler: üç uçlu fişli aletler

"Topraklama Gerekli" olarak işaretlenmiş aletlerde üç telli bir kablo ve üç uçlu topraklama fişi bulunur. Fiş, uygun şekilde topraklanmış bir prize bağlanmalıdır. Alet elektrik arızası yaparsa veya bozulursa, topraklama, elektriği kullanıcıdan uzaklaştırmak için düşük dirençli bir yol sağlayarak elektrik çarpması riskini azaltır. (Bkz. 3 uçlu fiş ve Priz.)

Fişteki topraklama ucu, kablonun içindeki yeşil tel aracılığıyla aletin topraklama sistemine bağlanır. Kablodaki yeşil tel, aletin topraklama sistemine bağlanan tek tel olmalı ve asla elektriksel olarak "canlı" bir terminale bağlanmamalıdır. (Bkz. 3 uçlu fiş ve Priz.)
Alet, tüm kodlara ve yönetmeliklere uygun olarak uygun şekilde takılmış ve topraklanmış bir prize takılmalıdır. Fiş ve priz, önceki çizimdeki gibi görünmelidir.
(Bkz. 3 uçlu fiş ve Priz.)

Çift yalıtımlı aletler: iki uçlu fişli aletler

"Çift Yalıtımlı" olarak işaretlenmiş aletler topraklama gerektirmez. OSHA gereksinimlerini karşılayan ve Underwriters Laboratories, Inc., Canadian Standard Association ve National Electrical Code'un geçerli standartlarına uyan özel bir çift yalıtım sistemine sahiptirler.
Çift yalıtımlı aletler, önceki çizimde gösterilen 120 voltluk prizlerin her ikisinde de kullanılabilir. 2 uçlu fiş için prizler (Bkz. 2 uçlu fiş için prizler.)

Uzatma kabloları

Topraklı aletler üç telli bir uzatma kablosu gerektirir. Çift Yalıtımlı aletler iki veya üç telli bir uzatma kablosu kullanabilir.
Besleme prizinden uzaklık arttıkça, daha kalın bir uzatma kablosu kullanmanız gerekir. Yetersiz boyutta kabloya sahip uzatma kabloları kullanmak, voltajda ciddi bir düşüşe neden olarak güç kaybına ve olası alet hasarına neden olur. (Bkz. Tablo A.)
Kablodaki ölçü numarası ne kadar küçük olursa, kablonun kapasitesi o kadar büyük olur. Örneğin, 14 ölçülü bir kablo, 16 ölçülü bir kablodan daha yüksek akım taşıyabilir. (Bkz. Tablo A.)
Toplam uzunluğu oluşturmak için birden fazla uzatma kablosu kullanırken, her kablonun gerekli minimum tel boyutunu içerdiğinden emin olun. (Bkz. Tablo A.)
Birden fazla alet için bir uzatma kablosu kullanıyorsanız, isim plakası amperlerini ekleyin ve gerekli minimum kablo boyutunu belirlemek için toplamı kullanın. (Bkz. Tablo A.)
Açık havada bir uzatma kablosu kullanıyorsanız, açık havada kullanım için kabul edilebilir olduğunu belirtmek için "W-A" ("Kanada'da W") sonekiyle işaretlendiğinden emin olun.
Uzatma kablosunun düzgün şekilde kablolanmış ve iyi elektrik koşullarında olduğundan emin olun. Hasarlı bir uzatma kablosunu her zaman değiştirin veya kullanmadan önce kalifiye bir elektrikçi tarafından onartın.
Uzatma kablolarını keskin nesnelerden, aşırı ısıdan ve nemli veya ıslak alanlardan koruyun.

TABLO A: UZATMA KABLOLARI İÇİN ÖNERİLEN MİNİMUM TEL ÖLÇÜSÜ (120/240 VOLT)
İSİM PLAKASI AMPERLERİ (tam yükte)	UZATMA KABLOSU UZUNLUĞU
İSİM PLAKASI AMPERLERİ (tam yükte)	25´	50´	75´	100´	150´
0 – 2.0	18	18	18	18	16
2.1 – 3.4	18	18	18	16	14
3.5 – 5.0	18	18	16	14	12
5.1 – 7.0	18	16	14	12	12
7.1 – 12.0	18	14	12	10	-
12.1 – 16.0	14	12	10	-	-
16.1 – 20.0	12	10	-	-	-
* Hat voltajı düşüşünü nominal amperlerin %150'sinde beş volt ile sınırlamaya dayanmaktadır.

Semboloji

	Çift Yalıtımlı
V	Volt
~	Alternatif Akım
A	Amper
n0 xxxx/min.	Yüksüz Devir Sayısı (RPM)
	Göz Yaralanması Riski ile ilgili UYARI işareti. Yan siperlikli ANSI onaylı güvenlik gözlükleri takın.
	Kurulum ve/veya kullanımdan önce kılavuzu okuyun.
	Yangın Riski ile ilgili UYARI işareti. Havalandırma kanallarını kapatmayın. Yanıcı nesneleri uzak tutun.
	Elektrik Çarpması Riski ile ilgili UYARI işareti. Güç kablosunu uygun prize doğru şekilde bağlayın.

Teknik Özellikler

Elektriksel Değerlendirme

120VAC / 60Hz / 10A

Kurulum - Kullanım Öncesi

uyarı Bu ürünün kurulumu veya kullanımı öncesinde bu kılavuzun başındaki, alt başlıklar altındaki tüm metinler dahil olmak üzere TÜMÜ ÖNEMLİ GÜVENLİK BİLGİLERİ bölümünü okuyun.

KAZARA ÇALIŞMADAN KAYNAKLANAN CİDDİ YARALANMAYI ÖNLEMEK İÇİN:
Tetiği bırakın, tetik Kilidinin devreye girmediğinden emin olun ve aleti monte etmeden veya alet üzerinde herhangi bir ayarlama yapmadan önce fişini elektrik prizinden çekin.

Not: Aşağıdaki sayfalarda listelenen parçalarla ilgili ek bilgi için Parça Listesi ve Şemasına bakın.

Fonksiyonlar

Çalıştırma talimatları

Bu ürünü kurmadan veya kullanmadan önce, bu kılavuzun başındaki TÜM ÖNEMLİ GÜVENLİK BİLGİLERİ bölümünü ve alt başlıklar altındaki tüm metinleri okuyun.

Alet Kurulumu

KAZARA ÇALIŞMADAN KAYNAKLANAN CİDDİ YARALANMALARI ÖNLEMEK İÇİN:
Tetiği bırakın, tetik Kilidinin devrede olmadığından emin olun ve aleti ayarlamadan veya aksesuarları takmadan önce aletin fişini elektrik prizinden çekin.

Testere Bıçağının Takılması

Takılı bir bıçak varsa, Mandreni açıp bıçağı dışarı çekerek çıkarın. Mandreni açmak için saat yönünün tersine çevirin ve açık konumda tutun.
Kapatmak için Mandreni bırakın.
Yeni Testere Bıçağını takmak için, Testere Bıçağını takarken ve en derin konumuna iterken Mandreni saat yönünün tersine çevirin ve tutun.
Kapatmak için Mandreni bırakın.
Testere Bıçağının sıkıca yerine kilitlendiğinden ve dişlerin aşağıyı gösterdiğinden emin olun.

Ciddi yaralanmaları önlemek için: Her kullanımdan önce, Güç Kablosunu takmadan önce, iş eldivenleri giyerek, Testere Bıçağının Mandren'e güvenli bir şekilde kilitlendiğinden emin olmak için çekin.

Pabuç Ayarı

Geri çekilmiş bıçak uzunluğu, iş parçasının genişliğinden daha uzun olmalıdır. Bıçak daha kısaysa, uç kesme sırasında iş parçasına sıkışır ve muhtemelen yaralanmaya neden olur ve Bıçağa veya iş parçasına zarar verir. Pabucu ve Bıçak uzantısını ayarlamak için:
Ön Kapağın alt tarafındaki her iki Kapak Vidasını gevşetin.
Pabucu gerektiği gibi içeri veya dışarı ayarlayın.
Kapak Vidalarını sıkın. Aşırı sıkmayın.

İş Parçası ve Çalışma Alanı Kurulumu

Dikkatin dağılmasını ve yaralanmaları önlemek için temiz ve iyi aydınlatılmış bir çalışma alanı belirleyin. Çalışma alanı, çocukların veya evcil hayvanların erişimine izin vermemelidir.
Güç kablosunu, takılma tehlikesi oluşturmadan veya güç kablosunu olası hasara maruz bırakmadan çalışma alanına ulaşmak için güvenli bir rota boyunca yönlendirin. Güç kablosu, çalışırken serbest harekete izin verecek kadar ekstra uzunlukla çalışma alanına ulaşmalıdır.
Çalışırken hareketi önlemek için gevşek iş parçalarını bir mengene veya kelepçe (dahil değildir) kullanarak sabitleyin.
Çalışırken tehlike oluşturacak, örneğin enerji hatları gibi nesneler yakında bulunmamalıdır. Bu, özellikle dalma kesimleri için kritiktir.
Eldiven kullanarak, bıçak tutucuyu sonuna kadar geri itin. İş parçası, minimum bıçak uzantısından daha ince olmalıdır.

Yaralanmayı önlemek için, maksimum kalınlıklarında minimum bıçak uzantısından daha kalın iş parçalarında kullanmayın. Bıçak ucu iş parçasına çarpabilir ve parçalanabilir.

Genel kullanım talimatları

Testere, değişken hızlı bir Tetik özelliğine sahiptir. Dakikadaki vuruş sayısını artırmak için Tetiği daha sert sıkın. Dakikadaki vuruş sayısını azaltmak için, Tetiğe daha az basınç uygulayın.

Not: Daha yumuşak malzemeleri keserken daha yüksek bir hız kullanın. Daha sert malzemeleri keserken daha düşük bir hız kullanın.

Genel kesim

Bıçağı takın ve Pabucu iş için ayarlayın.
Tetik Kilidinin kapalı olduğundan emin olmak için Tetiğe basın ve bırakın.
Tetiğin serbest bırakıldığından emin olun. Testereyi Tetik kapalı konumdayken (tetik serbest bırakılmış) tutarken, Güç Kablosunu 120V'luk bir elektrik prizine takın.
Kesmeye başlamak için, testereyi her iki elinizle sıkıca tutun ve Pabucun önünü, bıçak işin üzerinde olacak şekilde iş parçanızın üzerine dayayın.

Çalıştırmadan önce Testere Bıçağı herhangi bir şeyle temas halindeyse Testereyi çalıştırmayın.

Tetiğe basın.
Aletin iş malzemesine dokunmadan önce tam hıza ulaşmasını bekleyin.
Testere Bıçağını iş parçasına yönlendirin.

Aletin geri tepmesini önlemek için kesme sırasında Pabucu iş parçasına sıkıca bastırın.

Sürekli kesim için Tetik Kilidi düğmesine basın ve bırakın, ardından Tetiği bırakın.

Alet durursa otomatik olarak yeniden başlayacaktır.

Malzemeyi keserken Bıçağı yönlendirerek düzgün bir hareket sağlayın. Kesimi takip edin. Çok fazla bastırmayın. Testere keserken yavaşlarsa, testereye daha az basınç uygulayın.
Testereyi durdurmak için, Tetik Kilidi özelliğini kullanmıyorsanız Tetiği bırakın. Tetik Kilidi işlevini kullanıyorsanız, Tetiğe basın ve bırakın.
Aleti yere koymadan önce tamamen durmasını bekleyin.
Kazaları önlemek için, kullandıktan sonra aleti kapatın ve fişini çekin. Temizleyin, ardından aleti çocukların erişemeyeceği bir yerde kapalı alanda saklayın.

Dalma kesimi

Kontrplak ve ince tahta panellere dalma kesimi yapın. Kalın, sert ahşap veya metal panellere dalma kesimi yapmaya çalışmayın.

Kesme çizgisini açıkça işaretleyin.
Kesme alanı içindeki uygun bir başlangıç noktasından, Bıçağın ucunu bu noktanın üzerine yerleştirin ve Testereyi kesme çizgisine paralel tutun.
Pabucun kenarını, Bıçak iş malzemesine DOKUNMAYACAK şekilde iş parçasının üzerine yerleştirin. Aleti çalıştırmak için Tetiği sıkın. Bir dalma kesimine asla Bıçak ucu iş parçasına dokunarak başlamayın. Bu, iş parçasına, bıçağa zarar verebilecek veya yaralanmaya neden olabilecek ani bir geri tepmeye neden olur.

Testerenin tam hıza ulaşmasını bekleyin, ardından Bıçak iş parçasıyla temas ettiğinde aleti Pabuç üzerinde yavaşça döndürün. Aleti sıkıca tutun.
Bıçak iş malzemesinin içinden geçene kadar aleti yavaşça döndürmeye devam edin. Pabucu iş malzemesine sıkıca bastırın ve kesmeye devam edin.

Metal kesimi

Metal kesme bıçağı takın.
Bıçağın aşırı ısınmasını önlemek için kesme yüzeyini kesme yağıyla kaplayın.
Yukarıdaki genel kesme prosedürünü izleyin.

Bakım ve Servis talimatları

uyarı Bu kılavuzda özellikle açıklanmayan prosedürler yalnızca kalifiye bir teknisyen tarafından gerçekleştirilmelidir.

KAZARA ÇALIŞMADAN KAYNAKLANAN CİDDİ YARALANMALARI ÖNLEMEK İÇİN:
Bu bölümdeki herhangi bir prosedürü gerçekleştirmeden önce güç Anahtarının kapalı konumda olduğundan emin olun ve aletin fişini elektrik prizinden çekin.

ALET ARIZASINDAN KAYNAKLANAN CİDDİ YARALANMALARI ÖNLEMEK İÇİN:
Hasarlı ekipman kullanmayın. Anormal gürültü veya titreşim meydana gelirse, daha fazla kullanmadan önce sorunu giderin.

Temizlik, Bakım ve Yağlama

HER KULLANIMDAN ÖNCE, aletin genel durumunu inceleyin. Şunları kontrol edin:
- gevşek donanım,
- hareketli parçaların yanlış hizalanması veya sıkışması,
- hasarlı kablo/elektrik tesisatı,
- çatlak veya kırık parçalar ve
- güvenli çalışmasını etkileyebilecek diğer koşullar.
KULLANIMDAN SONRA, aletin dış yüzeylerini temiz bir bezle silin.

Kuru basınçlı hava kullanarak motor havalandırma deliklerinden periyodik olarak toz ve kiri temizleyin. Bunu yaparken ANSI onaylı güvenlik gözlüğü ve NIOSH onaylı solunum koruması kullanın.
Bıçakların durumunu düzenli olarak kontrol edin. Eğilmiş, çatlak, aşınmış veya körelmiş bıçaklar düzgün çalışmayacak ve hasara veya yaralanmaya neden olabilir. Hasarlı veya aşınmış bıçakları atın.
Bıçak değiştirme talimatları için Alet Kurulumunda Testere Bıçağının Takılması bölümüne bakın.
Bu elektrikli el aletinin fişi veya besleme kablosu hasar görürse, yalnızca kalifiye bir servis teknisyeni tarafından değiştirilmelidir.

Sorun Giderme

Sorun	Olası Nedenler	Olası Çözümler
Alet çalışmıyor	Kablo bağlı değil. Prizde elektrik yok. Aletin termal sıfırlama şalteri attı (varsa). Dahili hasar veya aşınma. (Örneğin karbon fırçalar veya tetik.)	Kabloun takılı olup olmadığını kontrol edin. Prizde elektrik olup olmadığını kontrol edin. Prizde elektrik yoksa, aleti kapatın ve devre kesiciyi kontrol edin. Kesici atmışsa, devrenin alet için doğru kapasitede olduğundan ve devrede başka yük bulunmadığından emin olun. Aleti kapatın ve soğumasını bekleyin. Alet üzerindeki sıfırlama düğmesine basın. Teknisyene aletin bakımını yaptırın.
Alet yavaş çalışıyor	Aletin çok hızlı çalışmaya zorlanması. Uzatma kablosu çok uzun veya kablo çapı çok küçük.	Aletin kendi hızında çalışmasına izin verin. Uzatma kablosu kullanımını ortadan kaldırın. Bir uzatma kablosuna ihtiyaç duyulursa, uzunluğu ve yükü için uygun çapa sahip bir tane kullanın. Topraklama bölümündeki Uzatma Kabloları'na bakın.
Performans zamanla azalıyor	Karbon fırçalar aşınmış veya hasar görmüş. Bıçak körelmiş veya hasar görmüş.	Kalifiye bir teknisyene fırçaları değiştirin. Bıçakları keskin tutun. Gerektiğinde değiştirin.
Aşırı gürültü veya tıkırtı	Dahili hasar veya aşınma. (Örneğin karbon fırçalar veya yataklar.)	Teknisyene aletin bakımını yaptırın.
Aşırı ısınma	Aletin çok hızlı çalışmaya zorlanması. Bıçak körelmiş veya hasar görmüş. Motor muhafazası havalandırmaları tıkalı. Motor, uzun veya küçük çaplı uzatma kablosu nedeniyle zorlanıyor.	Aletin kendi hızında çalışmasına izin verin. Bıçakları keskin tutun. Gerektiğinde değiştirin. Basınçlı hava kullanarak motordan tozu üflerken ANSI onaylı güvenlik gözlükleri ve NIOSH onaylı toz maskesi/solunum cihazı takın. Uzatma kablosu kullanımını ortadan kaldırın. Bir uzatma kablosuna ihtiyaç duyulursa, uzunluğu ve yükü için uygun çapa sahip bir tane kullanın. Topraklama bölümündeki Uzatma Kabloları'na bakın.
Aleti teşhis ederken veya bakımını yaparken tüm güvenlik önlemlerine uyun. Servisten önce güç kaynağını kesin.
