Sony XAV-AX3200 – használati útmutató

Tartalom

1 Útmutató az alkatrészekhez és kezelőszervekhez
- 1.1 Főegység és távirányító
- 1.2 Képernyő kijelzők
2 Alapműveletek
3 További információk
4 Csatlakoztatás/telepítés
5 Hivatkozások
6 Kézikönyv letöltése
7 Más nyelveken

Útmutató az alkatrészekhez és kezelőszervekhez

Főegység és távirányító

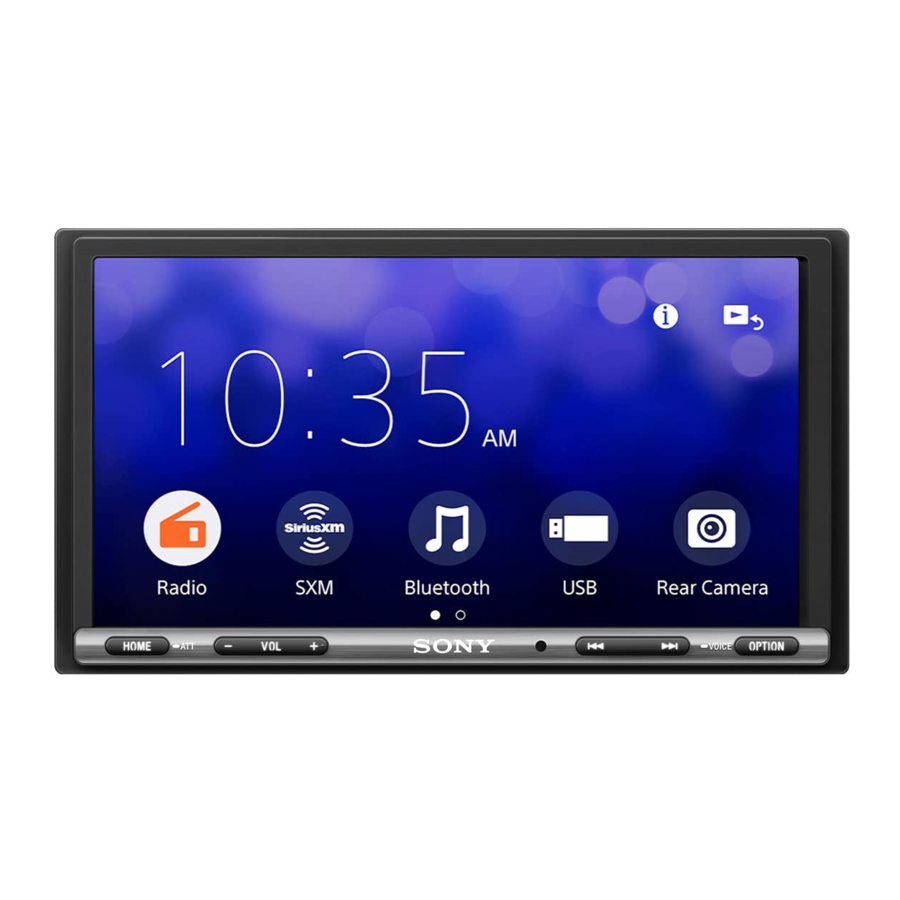

Főegység

A VOL (hangerő) + gomb tapintható ponttal rendelkezik.

Kijelző/érintőképernyő
HOME (főképernyő)
Megjeleníti a HOME (főképernyő) képernyőt.
ATT (csillapítás)
A hang csillapításához tartsa lenyomva 1 másodpercig.
A megszüntetéshez tartsa lenyomva ismét, vagy nyomja meg a VOL + gombot.
VOL (hangerő) +/–
A távirányító vevője
(előző/következő)
A kiválasztott forrástól függően eltérően működik:
- [Radio] (rádió): előre beállított állomás kiválasztása.
- [USB]/[Bluetooth]: az előző/következő fájlra lép.

Lenyomva tartva:

[Radio] (rádió): automatikusan ráhangol egy állomásra (SEEK+/SEEK–).
[USB]/[Bluetooth]: gyors visszatekerés/gyors előretekerés.

OPTION (opció)
Megjeleníti az OPTION (opció) képernyőt.
VOICE (hang)
Lenyomva tartva aktiválja az Apple CarPlay és az Android Auto™ hangparancs funkcióját.

RM-X170 távirányító
A távirányító az audió funkciók vezérlésére használható. A menü működtetéséhez használja az érintőképernyőt.

Megjegyzés
A fenti ábrán a fehér gombok nem támogatottak.

OFF (ki)
Kikapcsolja a forrást.
MONITOR OFF (monitor ki)
Kikapcsolja a monitort.
Az ismételt bekapcsoláshoz nyomja meg ismét.
EQ (hangszínszabályzó)
Kiválaszt egy hangszínszabályzó-görbét.
Számgombok (0–9)
CLEAR (törlés)
ATT (csillapítás)
Csillapítja a hangot. A csillapítás megszüntetéséhez nyomja meg ismét.
(lejátszás/szünet)
(előző/következő)
(gyors visszatekerés/gyors előretekerés)
A kiválasztott forrástól függően eltérően működik:
- [Radio] (rádió): előre beállított állomás kiválasztása.
- [USB]/[Bluetooth]: az előző/következő fájlra lép.

Lenyomva tartva:

[Radio] (rádió): automatikusan ráhangol egy állomásra (SEEK+/SEEK–).
[USB]/[Bluetooth]: gyors visszatekerés/gyors előretekerés.

A kiválasztott forrástól függően eltérően működik.
- [Radio] (rádió): előre beállított állomás kiválasztása vagy automatikus ráhangolás egy állomásra.
- [USB]: mappa kiválasztása vagy az előző/következő fájlra lépés.

ENTER (belépés)
Belép a kiválasztott elembe.

SRC (forrás)
Megváltoztatja a forrást. Minden egyes gombnyomásra egy választható forrás jelenik meg egy felugró ablakban az aktuális kijelzőn.
MODE (üzemmód)
Kiválasztja a rádiósávot.
VOL (hangerő) +/–
Használat előtt távolítsa el a szigetelőfóliát.

Képernyő kijelzők

Lejátszási képernyő:

HOME (főképernyő) képernyő:

OPTION (opció) képernyő:

Állapotjelzés

	Világít, amikor a hang le van csillapítva.
	Világít, amikor a Bluetooth® jel be van kapcsolva. Villog, amikor a kapcsolat folyamatban van.
	Világít, amikor az audioeszköz az A2DP (Advanced Audio Distribution Profile) engedélyezésével lejátszható.
	Világít, amikor a kihangosító hívás az HFP (Handsfree Profile) engedélyezésével elérhető.
	A csatlakoztatott mobiltelefon jelerősségének állapotát jelzi.
	A csatlakoztatott mobiltelefon fennmaradó akkumulátor-állapotát jelzi.

(forrásopció)
Megnyitja a forrásopció menüt. Az elérhető elemek a forrástól függően eltérőek.
Alkalmazásspecifikus terület
Megjeleníti a lejátszásvezérlőket/jelzéseket, vagy az egység állapotát. A megjelenített elemek a forrástól függően eltérőek.
Óra
Megjeleníti a dátum/idő beállításnál beállított időt.
(okostelefon-csatlakoztatásra vonatkozó utasítás)*
Megjeleníti az Apple CarPlay, az Android Auto vagy a WebLink™ csatlakoztatására vonatkozó utasításokat.
* Lehet, hogy az Ön országában vagy régiójában nem érhető el.
(visszatérés a lejátszási képernyőre)
Átvált a HOME (főképernyő) képernyőről a lejátszási képernyőre.

Forrás és beállítás kiválasztó gombok
Megváltoztatja a forrást, vagy különféle beállításokat végez. Pöccintsen a beállítás ikon és más ikonok kiválasztásához. Érintse meg a kiválasztani kívánt forrás ikont.

	Android Auto*
	Apple CarPlay*
	Radio (rádió)
	Bluetooth
	Phone (telefon)
	USB
	WebLink*
	A/V IN
	Rear Camera (tolatókamera)
	Settings (beállítások)

Hang kiválasztó gombok
Megváltoztatja a hangot.
(készenlét)
Készenléti üzemmódba helyezi az egységet (az USB-töltés továbbra is elérhető). A folytatáshoz nyomjon meg bármelyik gombot.
(monitor ki)
Kikapcsolja a monitort. Ha a monitor ki van kapcsolva, a kijelző bármely részének megérintésével kapcsolja vissza.
(EXTRA BASS)
Megváltoztatja az EXTRA BASS beállítást.
(EQ10/mélysugárzó)
Megváltoztatja az EQ10/mélysugárzó beállítást.

Alapműveletek

Az FM/AM hangolási lépés váltása

Állítsa be az Ön országának vagy régiójának megfelelő FM/AM hangolási lépést.

Nyomja meg a HOME (főképernyő) gombot, érintse meg a [Settings] (beállítások) > [General] (általános) > [Tuning Steps] (hangolási lépések) elemet, majd állítsa be az FM/AM hangolási lépést.
A beállítási menüből való kilépéshez érintse meg a (vissza) elemet háromszor.

Párosítás BLUETOOTH-eszközzel

Ha első alkalommal csatlakoztat BLUETOOTH-eszközt, kölcsönös regisztráció (úgynevezett „párosítás”) szükséges. A párosítás lehetővé teszi, hogy ez az egység és más eszközök felismerjék egymást.

Nyomja meg a HOME (főképernyő) gombot, majd érintse meg a [Settings] (beállítások) > [Bluetooth] > [Bluetooth Connection] (Bluetooth-kapcsolat) > [ON] (be) > [Pairing] (párosítás) elemet.
villog, amíg az egység párosítási készenléti módban van.
Végezze el a párosítást a BLUETOOTH-eszközön, hogy az felismerje ezt az egységet.
Válassza ki a BLUETOOTH-eszköz kijelzőjén megjelenő modellnevet*.
Amikor a párosítás megtörtént, a folyamatosan világít.
* Ha a BLUETOOTH-eszközön jelszókulcs megadására van szükség, adja meg a [0000] kódot.

A bemutató üzemmód kikapcsolása

Nyomja meg a HOME (főképernyő) gombot, majd érintse meg a [Settings] (beállítások) elemet.
Érintse meg a [General] (általános) elemet, majd érintse meg a [Demo] elemet a [OFF] (ki) beállításához.
A beállítási menüből való kilépéshez érintse meg a (vissza) elemet kétszer.

A firmware frissítése

A firmware frissítéséhez keresse fel a támogatási webhelyet, majd kövesse az online utasításokat.
Latin-amerikai ügyfelek:
https://www.sony.com/am/support
Ázsiai-csendes-óceáni és közel-keleti ügyfelek:
https://www.sony-asia.com/support
Megjegyzés
A frissítés során ne távolítsa el az USB-eszközt.

További információk

Óvintézkedések

A tápantenna (légvezeték) automatikusan kihúzódik.
Amikor átruházza a tulajdonjogot vagy eladja az autóját a beszerelt készülékkel együtt, állítsa vissza az összes beállítást a gyári beállításokra a gyári visszaállítás végrehajtásával.
Ne öntsön folyadékot a készülékre.

Megjegyzések a biztonságról

Tartsa be a helyi közlekedési szabályokat, törvényeket és rendeleteket.
Vezetés közben
- Ne nézze vagy kezelje a készüléket, mert ez elvonhatja a figyelmét, és balesetet okozhat. Parkolja le autóját biztonságos helyen a készülék nézéséhez vagy kezeléséhez.
- Ne használja a beállítási funkciót vagy bármely más olyan funkciót, amely elvonhatja a figyelmét az útról.
- Amikor tolat az autójával, feltétlenül nézzen hátra, és figyelje a környezetet körültekintően a biztonsága érdekében, még akkor is, ha a hátsó kamera csatlakoztatva van. Ne kizárólag a hátsó kamerára hagyatkozzon.
Működés közben
- Ne helyezze a kezét, ujjait vagy idegen tárgyakat a készülékbe, mert ez sérülést vagy a készülék károsodását okozhatja.
- Tartsa a kis tárgyakat gyermekektől elzárva.
- A biztonság érdekében feltétlenül kapcsolja be a biztonsági övet, hogy elkerülje a sérüléseket az autó hirtelen mozgása esetén.

Baleset megelőzése
A képek csak azután jelennek meg, hogy leparkolta az autót, és behúzta a rögzítőféket.
Ha az autó elkezd mozogni videolejátszás közben, a következő figyelmeztetés jelenik meg, és nem nézheti a videót.
[Videó letiltva az Ön biztonsága érdekében.]
Vezetés közben ne kezelje a készüléket, és ne nézze a monitort.

Megjegyzések az LCD-panelről

Ne nedvesítse meg az LCD-panelt, és ne tegye ki folyadékok hatásának. Ez meghibásodást okozhat.
Ne nyomja erősen az LCD-panelt, mert ez eltorzíthatja a képet, vagy meghibásodást okozhat (azaz a kép elmosódhat, vagy az LCD-panel megsérülhet).
Ne érintse meg a panelt más tárgyakkal, csak az ujjával, mert ez károsíthatja vagy eltörheti az LCD-panelt.
Tisztítsa meg az LCD-panelt száraz, puha ruhával. Ne használjon oldószereket, például benzint, hígítót, kereskedelemben kapható tisztítószereket vagy antisztatikus spray-t.
Ne használja a készüléket 0 ºC és 40 ºC (32 ºF és 104 ºF) közötti hőmérsékleti tartományon kívül.
Ha az autóját hideg vagy meleg helyen parkolta le, a kép nem biztos, hogy tiszta lesz. A monitor azonban nem sérült, és a kép tiszta lesz, miután az autóban a hőmérséklet normalizálódik.
Néhány álló kék, piros vagy zöld pont megjelenhet a monitoron. Ezeket "fényes pontoknak" nevezik, és bármelyik LCD-nél előfordulhatnak. Az LCD-panel precíziós gyártással készül, amelynek több mint 99,99%-a működőképes. Azonban lehetséges, hogy a szegmensek kis százaléka (jellemzően 0,01%) nem világít megfelelően. Ez azonban nem zavarja a megtekintést.

Megjegyzések az érintőképernyőről

Ez a készülék egy rezisztív érintőképernyőt használ. Érintse meg a képernyőt közvetlenül az ujjával.
A multi-touch műveletet ez a készülék nem támogatja.
Ne érintse meg a képernyőt éles tárgyakkal, például tűvel, tollal vagy körömmel. A ceruzával való működtetést ez a készülék nem támogatja.
Ne engedje, hogy bármilyen tárgy érintkezzen az érintőképernyővel. Ha a képernyőt az ujján kívül más tárgy érinti, a készülék nem biztos, hogy megfelelően reagál.
Mivel az üveganyagot használnak a képernyőhöz, ne tegye ki a készüléket erős ütésnek. Ha repedés vagy lepattogzás történik a képernyőn, ne érintse meg a sérült részt, mert sérülést okozhat.
Tartsa távol a többi elektromos eszközt az érintőképernyőtől. Ezek az érintőképernyő hibás működését okozhatják.

Az iPhone-ról

Kompatibilis iPhone-modellek:
iPhone SE (2. generáció), iPhone 11 Pro Max, iPhone 11 Pro, iPhone 11, iPhone XS Max, iPhone XS, iPhone XR, iPhone X, iPhone 8 Plus, iPhone 8, iPhone 7 Plus, iPhone 7, iPhone SE, iPhone 6s Plus, iPhone 6s, iPhone 6 Plus, iPhone 6, iPhone 5s
A Made for Apple jelvény használata azt jelenti, hogy egy tartozékot kifejezetten a jelvényben azonosított Apple-termék(ek)hez való csatlakozásra terveztek, és a fejlesztő tanúsította, hogy megfelel az Apple teljesítménykövetelményeinek. Az Apple nem vállal felelősséget a készülék működéséért vagy a biztonsági és szabályozási szabványoknak való megfeleléséért.
Felhívjuk figyelmét, hogy a tartozék Apple-termékkel való használata befolyásolhatja a vezeték nélküli teljesítményt.

Karbantartás

A távirányító lítiumelemének (CR2025) cseréje
Amikor az elem gyengévé válik, a távirányító hatótávolsága rövidebb lesz.

Robbanásveszély, ha az elemet helytelenül cseréli ki. Csak azonos vagy azzal egyenértékű típusúra cserélje.

Megjegyzés a lítiumelemről
Tartsa a lítiumelemet gyermekektől elzárva. Ha az elemet lenyelik, azonnal forduljon orvoshoz.

Műszaki adatok

Monitor rész
Kijelző típusa: Széles LCD színes monitor
Méretek: 17,6 cm/ 6,95 hüvelyk
Rendszer: TFT aktív mátrix
Pixelek száma: 1 152 000 pixel (800 × 3 (RGB) × 480)
Színrendszer: PAL/NTSC automatikus kiválasztás a CAMERA IN csatlakozóhoz

Rádió rész
FM
Hangolási tartomány:

87,5 MHz – 108,0 MHz (50 kHz-es lépésenként)
87,5 MHz – 108,0 MHz (100 kHz-es lépésenként)
87,5 MHz – 107,9 MHz (200 kHz-es lépésenként)

FM hangolási lépés:

50 kHz/100 kHz/200 kHz kapcsolható

Használható érzékenység: 7 dBf
Jel-zaj arány: 70 dB (mono)
Szétválasztás 1 kHz-en: 45 dB

AM
Hangolási tartomány:

531 kHz – 1602 kHz (9 kHz-es lépésenként)
530 kHz – 1710 kHz (10 kHz-es lépésenként)

AM hangolási lépés:

9 kHz/10 kHz kapcsolható

Érzékenység: 32 μV

USB-lejátszó rész
Interfész: USB (Hi-speed)
Maximális áramerősség: 1,5 A

A/V IN rész
Színrendszer: PAL/NTSC automatikus kiválasztás az A/V IN csatlakozóhoz

Vezeték nélküli kommunikáció
Kommunikációs rendszer: BLUETOOTH szabvány 3.0 verzió
Kimenet: BLUETOOTH szabványos Power Class 2 (Max. Conducted +1 dBm)
Maximális kommunikációs hatótávolság*¹: Látóvonalban kb. 10 m (33 láb)
Frekvenciasáv: 2,4 GHz-es sáv (2,4000 GHz – 2,4835 GHz)
Modulációs módszer: FHSS
Kompatibilis BLUETOOTH-profilok*²:

A2DP (Advanced Audio Distribution Profile) 1.3
AVRCP (Audio Video Remote Control Profile) 1.3
HFP (Handsfree Profile) 1.6
PBAP (Phone Book Access Profile) 1.1

Megfelelő kodek: SBC, AAC
*1 A tényleges hatótávolság olyan tényezőktől függően változik, mint például az eszközök közötti akadályok, a mikrohullámú sütő körüli mágneses mezők, a statikus elektromosság, a vételi érzékenység, az antenna (légvezeték) teljesítménye, az operációs rendszer, a szoftveralkalmazás stb.
*2 A BLUETOOTH szabványos profilok az eszközök közötti BLUETOOTH kommunikáció célját jelzik.

Teljesítményerősítő rész
Kimenetek: Hangszóró kimenetek
Hangszóró impedanciája: 4 Ω – 8 Ω
Maximális teljesítmény: 55 W × 4 (4 Ω-on)

Általános
Áramellátási követelmények: 12 V DC autós akkumulátor (negatív földelés)
Névleges áramfogyasztás: 10 A
Méretek: Kb. 178 mm × 100 mm × 139 mm (7 1/8 hüvelyk × 4 hüvelyk × 5 1/2 hüvelyk) (sz/m/m)
Szerelési méretek: Kb. 182 mm × 111 mm × 120 mm (7 1/4 hüvelyk × 4 3/8 hüvelyk × 4 3/4 hüvelyk) (sz/m/m)
Tömeg: Kb. 1,0 kg (2 font 4 uncia)
A csomag tartalma:

Főegység (1)
Alkatrészek a beszereléshez és a csatlakozásokhoz (1 készlet)
Távirányító (1): RM-X170

Kérdezze meg a kereskedőt a részletes információkért.
A design és a műszaki adatok előzetes értesítés nélkül változhatnak.

Csatlakoztatás/telepítés

Ne szerelje be ezt az egységet olyan autóba, amelyben nincs ACC pozíció. Az egység kijelzője a gyújtás kikapcsolása után sem kapcsol ki, ami az akkumulátor lemerülését okozza.
Minden földelővezetéket (földelést) egy közös földelési ponthoz vezessen.
Ne szoruljanak be a vezetékek egy csavar alá, vagy mozgó alkatrészek közé (pl. ülés sínje).
Csatlakoztatás előtt kapcsolja ki az autó gyújtását a rövidzárlatok elkerülése érdekében.
A sárga és piros tápvezetékeket csak az összes többi vezeték csatlakoztatása után csatlakoztassa.
A biztonság érdekében feltétlenül szigetelje le a laza, nem csatlakoztatott vezetékeket szigetelőszalaggal.
Gondosan válassza ki a telepítési helyet, hogy az egység ne zavarja a normál vezetési műveleteket.
Ne telepítse az egységet olyan helyre, ahol por, szennyeződés, túlzott vibráció vagy magas hőmérséklet van, például közvetlen napfényben vagy fűtőcsatornák közelében.
A biztonságos és stabil telepítéshez csak a mellékelt rögzítőelemeket használja.

Megjegyzés a tápvezetékhez (sárga)
Ha ezt az egységet más sztereó alkatrészekkel kombinálva csatlakoztatja, az autó áramkörének áramerősségének, amelyhez az egység csatlakoztatva van, magasabbnak kell lennie, mint az egyes alkatrészek biztosítékának áramerősségeinek összege.
Megjegyzés a start-stop rendszerrel rendelkező autókba történő telepítéshez
Az egység újraindulhat, amikor a motort start-stop funkcióval indítja be. Ebben az esetben kapcsolja ki az autó start-stop rendszerét.
Megjegyzés az elektromos rögzítőfék rendszerrel rendelkező autókba történő telepítéshez
Az elektromos rögzítőfékkel rendelkező autók esetében előfordulhat, hogy egyes kapcsolódó funkciók (például a videó blokkolási funkció) nem működnek megfelelően.

A szerelési szög beállítása
Állítsa a szerelési szöget 30°-nál kisebbre.

Alkatrészlista a telepítéshez

Ez az alkatrészlista nem tartalmazza a csomag teljes tartalmát.

Csatlakozás

A rövidzárlatok elkerülése érdekében szigetelje le a vezetékeket fedővel vagy szalaggal.
Vegye figyelembe, hogy az egység megsérülhet, ha helytelenül csatlakoztatják, vagy ha rövidzárlat keletkezik a vezetékeknél.

*1 Nem tartozék
*2 Hangszóró impedanciája: 4 Ω – 8 Ω × 4
*3 RCA tűs kábel (nem tartozék)
*4 Az autó típusától függően használjon adaptert a kormánykerék távirányítójához (nem tartozék). A kormánykerék távirányítójának használatával kapcsolatos részletekért lásd a „A kormánykerék távirányítójának használata” című részt.
*5 Az autó típusától függően használjon adaptert (nem tartozék), ha az antenna csatlakozója nem illeszkedik.
*6 Használat közben vagy anélkül vezesse el a mikrofon bemeneti kábelét úgy, hogy az ne zavarja a vezetési műveleteket. Rögzítse a kábelt bilinccsel stb., ha a lába környékére van felszerelve.
*7 A mikrofon felszerelésével kapcsolatos részletekért lásd a „A mikrofon felszerelése” című részt.
*8 Az A/V eszköz használatával kapcsolatos részletekért lásd az „A/V eszköz használata” című részt.

Csatlakozások létrehozása

Közös földelési ponthoz
Először csatlakoztassa a fekete földelővezetéket, majd csatlakoztassa a sárga és piros tápvezetékeket.
A +12 V-os tápcsatlakozóhoz, amely mindig feszültség alatt van
Először feltétlenül csatlakoztassa a fekete földelővezetéket egy közös földelési ponthoz.
A +12 V-os tápcsatlakozóhoz, amely akkor kap feszültséget, amikor a gyújtáskapcsoló a tartozék pozícióba van állítva
Először feltétlenül csatlakoztassa a fekete földelővezetéket egy közös földelési ponthoz.
Az elektromos antenna vezérlővezetékéhez vagy az antenna erősítő tápvezetékéhez
Nem szükséges csatlakoztatni ezt a vezetéket, ha nincs elektromos antenna vagy antenna erősítő, vagy ha kézi működtetésű teleszkópos antenna van.
Egy opcionális erősítő AMP REMOTE IN csatlakozójához
Ez a csatlakozás csak erősítők és elektromos antennák számára készült. Bármely más rendszer csatlakoztatása károsíthatja az egységet.
Megjegyzés
Körülbelül 10 másodpercbe telik, amíg a REM OUT kimenete kikapcsol, miután az egységet kikapcsolták.
Az autó világítási jelzéséhez
Először feltétlenül csatlakoztassa a fekete földelővezetéket egy közös földelési ponthoz.
A rögzítőfék kapcsolóvezetékéhez
A rögzítőfék kapcsolóvezetékének rögzítési pozíciója az autótól függ. Feltétlenül csatlakoztassa a tápvezetékek rögzítőfék vezetékét (világoszöld) a rögzítőfék kapcsolóvezetékéhez.
Az autó hátsó lámpájának +12 V-os tápcsatlakozójához (csak a tolatókamera csatlakoztatásakor)

Tolatókamera csatlakoztatása
A használat előtt tolatókamerát (nem tartozék) kell felszerelni.

Memória megtartásának csatlakoztatása
Amikor a sárga tápvezeték csatlakoztatva van, a memóriaáramkör mindig kap áramot, még akkor is, ha a gyújtáskapcsoló ki van kapcsolva.

Hangszóró csatlakoztatása

A hangszórók csatlakoztatása előtt kapcsolja ki az egységet.
Használjon 4 Ω – 8 Ω impedanciájú hangszórókat, amelyek megfelelő teljesítménykezelési képességekkel rendelkeznek a károk elkerülése érdekében.

A mikrofon felszerelése

A kihangosított hívás közbeni hang rögzítéséhez fel kell szerelnie a mikrofont .

Rendkívül veszélyes, ha a kábel a kormányoszlop vagy a sebességváltó karja köré tekeredik. Ügyeljen arra, hogy az és más alkatrészek ne zavarják a vezetési műveleteket.
Ha légzsákok vagy más ütéselnyelő berendezések vannak az autójában, forduljon az üzlethez, ahol ezt az egységet vásárolta, vagy az autókereskedőhöz a telepítés előtt.

Megjegyzések

Ha a műszerfalra szereli, óvatosan távolítsa el a mikrofonról a napellenző csipeszt, majd rögzítse a mikrofonhoz a lapos tartótalpat .
A kétoldalas ragasztószalag felhelyezése előtt tisztítsa meg a műszerfal felületét egy száraz ruhával.

A kormánykerék távirányítójának használata

A kormánykerék távirányítójának használatakor
A használat előtt fel kell szerelni az RC-SR1 csatlakozókábelt.

A kormánykerék távirányítójának engedélyezéséhez válassza a [General] (Általános) > [Steering Control] (Kormányvezérlés) > [Custom] (Egyéni) > lehetőséget a regisztrációhoz.
Amikor a regisztráció befejeződött, a kormánykerék távirányító elérhetővé válik.

Megjegyzések az RC-SR1 csatlakozókábel felszereléséhez

Fekete
Zöld
Barna

A felszerelés előtt kapcsolja be az autó gyújtását, majd ellenőrizze, hogy a kormánykerék vezérlőgombjai megfelelően működnek-e.
A részletekért tekintse meg a támogatási webhelyet, majd csatlakoztassa az egyes vezetékeket megfelelően a megfelelő vezetékekhez. A helytelen csatlakoztatás károsíthatja az egységet.
- Latin-amerikai ügyfelek: https://www.sony.com/am/support
- Ázsiai és csendes-óceáni, valamint közel-keleti ügyfelek: https://www.sony-asia.com/support
Javasoljuk, hogy forduljon a kereskedőhöz vagy egy tapasztalt szakemberhez segítségért.

Amikor adaptert használ a kormánykerék távirányítójához
Az autó típusától függően használjon adaptert a kormánykerék távirányítójához (nem tartozék).

Állítsa a [Steering Control] (Kormányvezérlés) lehetőséget a [General] (Általános) menüben [Preset] (Előre beállított) értékre.
A kormánykerék távirányítójának adaptere engedélyezve van.

A/V eszköz használata

A használat előtt fel kell szerelni egy mini-jack A/V kábelt (nem tartozék).

Csatlakoztassa a felszerelt mini-jack A/V kábelt az A/V eszköz Video Output (Videokimenet) csatlakozójához.
Ne csatlakoztassa az A/V eszköz Video Input (Videobemenet) csatlakozójához.
Nyomja meg a HOME gombot, majd érintse meg az [A/V IN] elemet.

Feltétlenül használjon mini-jack A/V kábelt (nem tartozék) a vezetékezéshez. A különböző vezetékezési pozíciókkal rendelkező egyéb kábelek használata zavaros képeket és hangot eredményezhet.

L: Bal audio (fehér)
R: Jobb audio (piros)
V: Videó (sárga)
G: Földelés
Megjegyzések

Csak ennek az egységnek az A/V IN csatlakozójához csatlakoztassa. Ne csatlakoztassa más csatlakozókhoz, például a MIC IN vagy a REMOTE IN csatlakozókhoz.
Az A/V eszköz csatlakoztatásával és használatával kapcsolatos részletekért olvassa el az A/V eszközhöz mellékelt útmutatót.

Telepítés

Az egység beszerelése japán autóba
Előfordulhat, hogy nem tudja beszerelni ezt az egységet egyes japán autókba. Ilyen esetben forduljon a Sony márkakereskedőhöz.

Amikor ezt az egységet az autó előre telepített konzoljaira szereli fel, használja a rögzítőcsavarokat a megfelelő csavarlyukakban az autója alapján: T a TOYOTA esetében és N a NISSAN esetében.

Megjegyzés
A meghibásodás elkerülése érdekében csak a rögzítőcsavarokkal szerelje be.

Biztosítékcsere
A biztosíték cseréjekor feltétlenül használjon olyat, amely megfelel az eredeti biztosítékon feltüntetett áramerősségnek. Ha a biztosíték kiég, ellenőrizze a tápcsatlakozást, és cserélje ki a biztosítékot. Ha a biztosíték a csere után újra kiég, belső meghibásodás léphet fel. Ilyen esetben forduljon a legközelebbi Sony márkakereskedőhöz.

A biztonság érdekében feltétlenül szerelje be ezt az egységet az autó műszerfalába, mivel az egység hátsó oldala használat közben felforrósodik.
A részletekért lásd a „Csatlakoztatás/telepítés” című részt.
A típustábla, amelyen a működési feszültség stb. van feltüntetve, a ház alján található.
A CE-jelölés érvényessége csak azokra az országokra korlátozódik, ahol azt jogilag érvényesítik, főként az EGT (Európai Gazdasági Térség) országaiban és Svájcban.

A tűz vagy áramütés elkerülése érdekében ne tegye ki az egységet esőnek vagy nedvességnek.
Az áramütés elkerülése érdekében ne nyissa fel a szekrényt. A szervizelést csak szakképzett személyzet végezheti.

Ne nyelje le az elemet, vegyi égés veszélye.
A távirányító érme/gomb elemet tartalmaz. Ha az érme/gomb elemet lenyelik, az súlyos belső égési sérüléseket okozhat mindössze 2 óra alatt, és halálhoz vezethet.
Az új és használt elemeket tartsa távol gyermekektől. Ha az elemtartó rekesz nem záródik biztonságosan, hagyja abba a termék használatát, és tartsa távol gyermekektől.
Ha úgy gondolja, hogy elemeket nyeltek le vagy helyeztek a test bármely részébe, azonnal forduljon orvoshoz.
Megjegyzés a lítium akkumulátorral kapcsolatban
Ne tegye ki az akkumulátort túlzott hőnek, például közvetlen napfénynek, tűznek vagy hasonlónak.

Figyelmeztetés, ha az autó gyújtásán nincs ACC pozíció
Ne szerelje be ezt az egységet olyan autóba, amelyben nincs ACC pozíció. Az egység kijelzője a gyújtás kikapcsolása után sem kapcsol ki, ami az akkumulátor lemerülését okozza.

Kedves vásárló, ez a termék rádióadót tartalmaz.
Kérjük, ellenőrizze a jármű használati útmutatóját, vagy forduljon a jármű gyártójához vagy a jármű márkakereskedőjéhez, mielőtt ezt a terméket a járműbe szerelné.

Sürgősségi hívások
Ez a BLUETOOTH autós kihangosító és a kihangosítóhoz csatlakoztatott elektronikus eszköz rádiójelek, mobil- és vezetékes hálózatok, valamint felhasználó által programozott funkciók segítségével működik, amelyek nem garantálják a kapcsolatot minden körülmények között.
Ezért ne hagyatkozzon kizárólag semmilyen elektronikus eszközre a létfontosságú kommunikációhoz (például orvosi vészhelyzetekhez).

A BLUETOOTH kommunikációról

A BLUETOOTH eszközből kibocsátott mikrohullámok befolyásolhatják az elektronikus orvosi eszközök működését. Kapcsolja ki ezt az egységet és más BLUETOOTH eszközöket a következő helyeken, mivel ez balesetet okozhat.
- ahol gyúlékony gáz van jelen, kórházban, vonaton, repülőgépen vagy benzinkúton
- automatikus ajtók vagy tűzjelző közelében
Ez az egység a BLUETOOTH szabványnak megfelelő biztonsági képességeket támogatja a biztonságos kapcsolat biztosítása érdekében a BLUETOOTH vezeték nélküli technológia használatakor, de a biztonság a beállítástól függően nem biztos, hogy elegendő. Legyen óvatos a BLUETOOTH vezeték nélküli technológiával történő kommunikáció során.
Nem vállalunk felelősséget az információk szivárgásáért a BLUETOOTH kommunikáció során.

Ha bármilyen kérdése vagy problémája van az egységgel kapcsolatban, amelyeket ez a kézikönyv nem tartalmaz, forduljon a legközelebbi Sony márkakereskedőhöz.
