Onderdelen en bediening

Hoofdeenheid en afstandsbediening

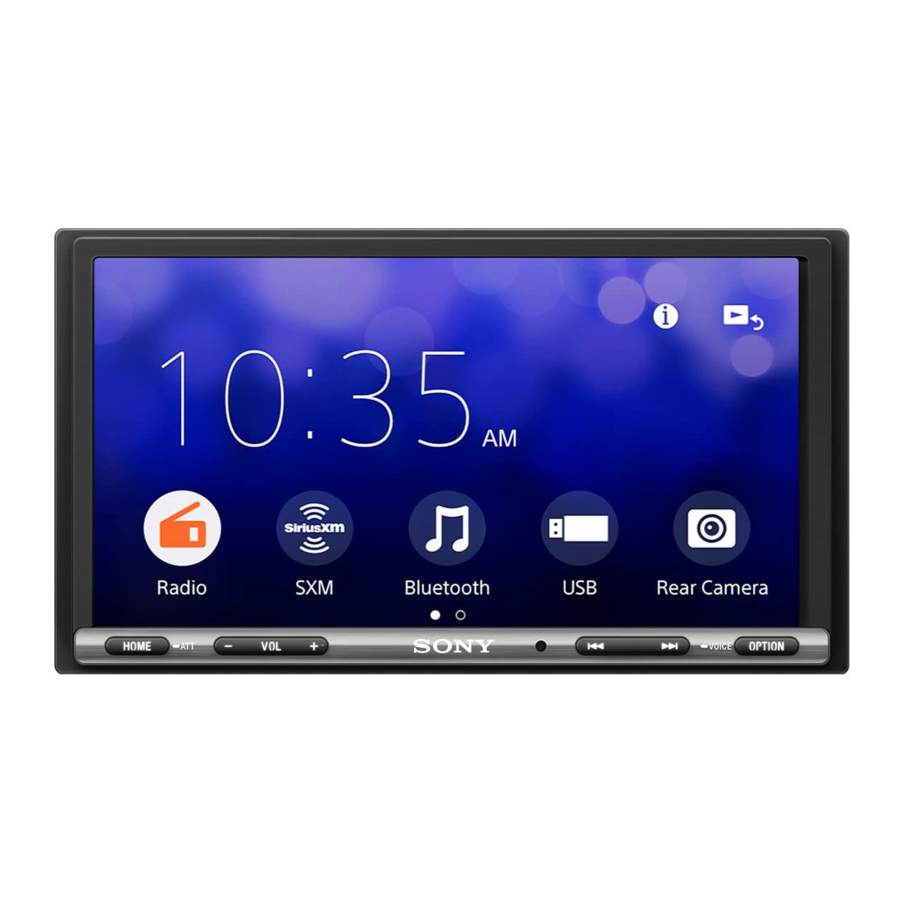

Hoofdeenheid

De VOL (volume) +-knop heeft een voelstip.

Display/touchscreen
HOME
Geeft het HOME-scherm weer.
ATT (dempen)
Houd 1 seconde ingedrukt om het geluid te dempen.
Om te annuleren, houdt u nogmaals ingedrukt of drukt u op VOL +.
VOL (volume) +/–
Ontvanger voor de afstandsbediening
(vorige/volgende)
Fungeert anders, afhankelijk van de geselecteerde bron:
- [Radio]: selecteer een voorkeurzender.
- [USB]/[Bluetooth]: ga naar het vorige/volgende bestand.

Houd ingedrukt om:

[Radio]: automatisch af te stemmen op een zender (SEEK+/SEEK–).
[USB]/[Bluetooth]: snel achteruit/snel vooruit te spoelen.

OPTION
Geeft het OPTION-scherm weer.
VOICE
Houd ingedrukt om de spraakopdrachtfunctie voor Apple CarPlay en Android Auto™ te activeren.

RM-X170 afstandsbediening
De afstandsbediening kan worden gebruikt om de audiobediening te bedienen. Gebruik het touchscreen voor menubedieningen.

Opmerking
De witte knoppen in de bovenstaande afbeelding worden niet ondersteund.

OFF
Schakelt de bron uit.
MONITOR OFF
Schakelt de monitor uit.
Om weer in te schakelen, drukt u nogmaals.
EQ (equalizer)
Selecteert een equalizercurve.
Cijfertoetsen (0 tot 9)
CLEAR
ATT (dempen)
Dempt het geluid. Druk nogmaals om de demping te annuleren.
(afspelen/pauzeren)
(vorige/volgende)
(snel achteruit/snel vooruit)
Fungeert anders, afhankelijk van de geselecteerde bron:
- [Radio]: selecteer een voorkeurzender.
- [USB]/[Bluetooth]: ga naar het vorige/volgende bestand.

Houd ingedrukt om:

[Radio]: automatisch af te stemmen op een zender (SEEK+/SEEK–).
[USB]/[Bluetooth]: snel achteruit/snel vooruit te spoelen.

Functies verschillen afhankelijk van de geselecteerde bron.
- [Radio]: selecteer een voorkeurzender of stem automatisch af op een zender.
- [USB]: selecteer een map of ga naar het vorige/volgende bestand.

ENTER
Voert het geselecteerde item in.

SRC (bron)
Wijzigt de bron. Elke keer dat u op deze knop drukt, wordt een selecteerbare bron weergegeven in een pop-up op het huidige scherm.
MODE
Selecteert de radioband.
VOL (volume) +/–
Verwijder de isolatiefilm voor gebruik.

Schermweergaven

Afspeelscherm:

HOME-scherm:

OPTION-scherm:

Statusindicatie

	Brandt wanneer het geluid is gedempt.
	Brandt wanneer het Bluetooth®-signaal is ingeschakeld. Knippert wanneer de verbinding tot stand wordt gebracht.
	Brandt wanneer het audioapparaat kan worden afgespeeld door A2DP (Advanced Audio Distribution Profile) in te schakelen.
	Brandt wanneer handsfree bellen beschikbaar is door HFP (Handsfree Profile) in te schakelen.
	Geeft de signaalsterkte van de verbonden mobiele telefoon aan.
	Geeft de resterende batterijstatus van de verbonden mobiele telefoon aan.

(bronoptie)
Opent het bronoptiemenu. De beschikbare items verschillen afhankelijk van de bron.
Applicatiespecifiek gebied
Geeft afspeelbediening/indicaties weer of toont de status van de eenheid. De weergegeven items verschillen afhankelijk van de bron.
Klok
Geeft de tijd weer die is ingesteld in de datum/tijdinstelling.
(instructie voor smartphoneverbinding)*
Geeft de instructie weer voor het verbinden van Apple CarPlay, Android Auto of WebLink™.
* Mogelijk niet beschikbaar in uw land of regio.
(terugkeren naar het afspeelscherm)
Schakelt van het HOME-scherm naar het afspeelscherm.

Selectietoetsen voor bronnen en instellingen
Wijzigt de bron of brengt verschillende instellingen aan. Veeg om het instellingenpictogram en andere pictogrammen te selecteren. Raak het bronpictogram aan dat u wilt selecteren.

	Android Auto*
	Apple CarPlay*
	Radio
	Bluetooth
	Telefoon
	USB
	WebLink*
	A/V IN
	Achteruitrijcamera
	Instellingen

Selectietoetsen voor geluid
Wijzigt het geluid.
(stand-by)
Zet het apparaat in de stand-bymodus (USB-opladen is nog steeds beschikbaar). Om te hervatten, drukt u op een willekeurige knop.
(monitor uit)
Schakelt de monitor uit. Wanneer de monitor is uitgeschakeld, raakt u een deel van het scherm aan om deze weer in te schakelen.
(EXTRA BASS)
Wijzigt de EXTRA BASS-instelling.
(EQ10/subwoofer)
Wijzigt de EQ10/subwoofer-instelling.

Basisbewerkingen

De FM/AM-afstemstap wijzigen

Stel de FM/AM-afstemstap van uw land of regio in.

Druk op HOME, tik op [Settings] (Instellingen) > [General] (Algemeen) > [Tuning Steps] (Afstemstappen) en stel vervolgens de FM/AM-afstemstap in.
Om het instellingenmenu te verlaten, tikt u drie keer op (terug).

Koppelen met een BLUETOOTH-apparaat

Wanneer u voor het eerst een BLUETOOTH-apparaat aansluit, is wederzijdse registratie (ook wel "koppelen" genoemd) vereist. Koppelen stelt dit apparaat en andere apparaten in staat elkaar te herkennen.

Druk op HOME en tik vervolgens op [Settings] (Instellingen) > [Bluetooth] > [Bluetooth Connection] (Bluetooth-verbinding) > [ON] (AAN) > [Pairing] (Koppelen).
knippert terwijl het apparaat in de stand-bymodus voor koppelen staat.
Voer het koppelen uit op het BLUETOOTH-apparaat zodat het dit apparaat detecteert.
Selecteer uw modelnaam die wordt weergegeven op het scherm van het BLUETOOTH-apparaat*.
Wanneer het koppelen is voltooid, blijft branden.
* Als een wachtwoordsleutel op het BLUETOOTH-apparaat moet worden ingevoerd, voert u [0000] in.

De demonstratiemodus annuleren

Druk op HOME en tik vervolgens op [Settings] (Instellingen).
Tik op [General] (Algemeen) en tik vervolgens op [Demo] om dit in te stellen op [OFF] (UIT).
Om het instellingenmenu te verlaten, tikt u twee keer op (terug).

De firmware bijwerken

Om de firmware bij te werken, gaat u naar de ondersteuningssite en volgt u de online instructies.
Klanten in Latijns-Amerika:
https://www.sony.com/am/support
Klanten in Azië-Pacific en het Midden-Oosten:
https://www.sony-asia.com/support
Opmerking
Verwijder het USB-apparaat niet tijdens de update.

Aanvullende informatie

Voorzorgsmaatregelen

De stroomantenne (lucht) wordt automatisch uitgeschoven.
Wanneer u de auto met het geïnstalleerde apparaat overdraagt of van de hand doet, initialiseer dan alle instellingen naar de fabrieksinstellingen door de fabrieksreset uit te voeren.
Spat geen vloeistof op het apparaat.

Opmerkingen over veiligheid

Houd u aan de lokale verkeersregels, wetten en voorschriften.
Tijdens het rijden
- Kijk of bedien het apparaat niet tijdens het rijden, omdat dit kan leiden tot afleiding en een ongeluk kan veroorzaken. Parkeer uw auto op een veilige plaats om het apparaat te bekijken of te bedienen.
- Gebruik de installatiefunctie of een andere functie die uw aandacht van de weg kan afleiden niet.
- Wanneer u achteruitrijdt, moet u achterom kijken en de omgeving zorgvuldig in de gaten houden voor uw veiligheid, zelfs als de achteruitkijkcamera is aangesloten. Vertrouw niet uitsluitend op de achteruitkijkcamera.
Tijdens het gebruik
- Steek uw handen, vingers of vreemde voorwerpen niet in het apparaat, omdat dit letsel of schade aan het apparaat kan veroorzaken.
- Houd kleine voorwerpen buiten het bereik van kinderen.
- Zorg ervoor dat u uw veiligheidsgordel vastmaakt om letsel te voorkomen bij plotselinge bewegingen van de auto.

Een ongeluk voorkomen
Afbeeldingen verschijnen pas nadat u de auto hebt geparkeerd en de parkeerrem hebt ingeschakeld.
Als de auto begint te rijden tijdens het afspelen van video, wordt de volgende waarschuwing weergegeven en kunt u de video niet bekijken.
[Video geblokkeerd voor uw veiligheid.]
Bedien het apparaat niet en kijk niet naar de monitor tijdens het rijden.

Opmerkingen over het LCD-scherm

Maak het LCD-scherm niet nat en stel het niet bloot aan vloeistoffen. Dit kan een storing veroorzaken.
Druk niet hard op het LCD-scherm, omdat dit het beeld kan vervormen of een storing kan veroorzaken (d.w.z. het beeld kan onduidelijk worden of het LCD-scherm kan beschadigd raken).
Raak het scherm niet aan met andere objecten dan uw vinger, omdat dit het LCD-scherm kan beschadigen of breken.
Reinig het LCD-scherm met een droge, zachte doek. Gebruik geen oplosmiddelen zoals benzine, thinner, in de winkel verkrijgbare reinigingsmiddelen of antistatische spray.
Gebruik het apparaat niet buiten het temperatuurbereik van 0 °C tot 40 °C (32 °F tot 104 °F).
Als uw auto op een koude of warme plaats geparkeerd stond, is het beeld mogelijk niet helder. De monitor is echter niet beschadigd en het beeld wordt weer helder als de temperatuur in uw auto weer normaal is.
Er kunnen enkele stationaire blauwe, rode of groene stippen op de monitor verschijnen. Deze worden "heldere plekken" genoemd en kunnen bij elk LCD-scherm voorkomen. Het LCD-scherm is met precisie vervaardigd en meer dan 99,99% van de segmenten is functioneel. Het is echter mogelijk dat een klein percentage (meestal 0,01%) van de segmenten niet goed oplicht. Dit heeft echter geen invloed op uw kijkervaring.

Opmerkingen over het aanraakscherm

Dit apparaat maakt gebruik van een resistief aanraakscherm. Raak het scherm rechtstreeks aan met uw vingertop.
Multi-touch bediening wordt niet ondersteund op dit apparaat.
Raak het scherm niet aan met scherpe voorwerpen zoals een naald, pen of vingernagel. Bediening met een stylus wordt niet ondersteund op dit apparaat.
Laat geen voorwerpen in contact komen met het aanraakscherm. Als het scherm wordt aangeraakt door een ander object dan uw vingertop, reageert het apparaat mogelijk niet correct.
Aangezien er glasmateriaal voor het scherm wordt gebruikt, mag u het apparaat niet blootstellen aan sterke schokken. Als er barsten of afsplinteringen op het scherm optreden, raak dan het beschadigde deel niet aan, omdat dit letsel kan veroorzaken.
Houd andere elektrische apparaten uit de buurt van het aanraakscherm. Ze kunnen ervoor zorgen dat het aanraakscherm niet goed functioneert.

Over iPhone

Compatibele iPhone-modellen:
iPhone SE (2e generatie), iPhone 11 Pro Max, iPhone 11 Pro, iPhone 11, iPhone XS Max, iPhone XS, iPhone XR, iPhone X, iPhone 8 Plus, iPhone 8, iPhone 7 Plus, iPhone 7, iPhone SE, iPhone 6s Plus, iPhone 6s, iPhone 6 Plus, iPhone 6, iPhone 5s
Het gebruik van het Made for Apple-logo betekent dat een accessoire is ontworpen om specifiek verbinding te maken met de Apple-product(en) die in het logo worden genoemd en dat het door de ontwikkelaar is gecertificeerd om te voldoen aan de prestatienormen van Apple. Apple is niet verantwoordelijk voor de werking van dit apparaat of de naleving van veiligheids- en regelgevingsnormen.
Houd er rekening mee dat het gebruik van dit accessoire met een Apple-product de draadloze prestaties kan beïnvloeden.

Onderhoud

De lithiumbatterij (CR2025) van de afstandsbediening vervangen
Wanneer de batterij zwak wordt, wordt het bereik van de afstandsbediening korter.

Explosiegevaar als de batterij onjuist wordt vervangen. Vervang alleen door hetzelfde of een gelijkwaardig type.

Opmerking over de lithiumbatterij
Houd de lithiumbatterij buiten het bereik van kinderen. Als de batterij wordt ingeslikt, raadpleeg dan onmiddellijk een arts.

Specificaties

Monitorsectie
Schermtype: Breed LCD-kleurenscherm
Afmetingen: 17,6 cm/6,95 inch
Systeem: TFT active matrix
Aantal pixels: 1.152.000 pixels (800 × 3 (RGB) × 480)
Kleurensysteem: PAL/NTSC automatische selectie voor CAMERA IN-aansluiting

Radiogedeelte
FM
Afstembereik:

87,5 MHz – 108,0 MHz (bij 50 kHz stap)
87,5 MHz – 108,0 MHz (bij 100 kHz stap)
87,5 MHz – 107,9 MHz (bij 200 kHz stap)

FM-afstemstap:

50 kHz/100 kHz/200 kHz schakelbaar

Bruikbare gevoeligheid: 7 dBf
Signaal-ruisverhouding: 70 dB (mono)
Scheiding bij 1 kHz: 45 dB

AM
Afstembereik:

531 kHz – 1.602 kHz (bij 9 kHz stap)
530 kHz – 1.710 kHz (bij 10 kHz stap)

AM-afstemstap:

9 kHz/10 kHz schakelbaar

Gevoeligheid: 32 μV

USB-spelersectie
Interface: USB (hoge snelheid)
Maximale stroom: 1,5 A

A/V IN-sectie
Kleurensysteem: PAL/NTSC automatische selectie voor A/V IN-aansluiting

Draadloze communicatie
Communicatiesysteem: BLUETOOTH Standaard versie 3.0
Output: BLUETOOTH Standaard Power Class 2 (Max. Conducted +1 dBm)
Maximaal communicatiebereik*¹: Zichtlijn ca. 10 m (33 ft)
Frequentieband: 2,4 GHz-band (2,4000 GHz – 2,4835 GHz)
Modulatiemethode: FHSS
Compatibele BLUETOOTH-profielen*²:

A2DP (Advanced Audio Distribution Profile) 1.3
AVRCP (Audio Video Remote Control Profile) 1.3
HFP (Handsfree Profile) 1.6
PBAP (Phone Book Access Profile) 1.1

Bijbehorende codec: SBC, AAC
*1 Het werkelijke bereik is afhankelijk van factoren zoals obstakels tussen apparaten, magnetische velden rond een magnetron, statische elektriciteit, ontvangstgevoeligheid, antenne (lucht)prestaties, besturingssysteem, softwaretoepassing, enz.
*2 BLUETOOTH-standaardprofielen geven het doel aan van BLUETOOTH-communicatie tussen apparaten.

Vermogensversterkersectie
Uitgangen: Luidsprekeruitgangen
Luidsprekerimpedantie: 4 Ω – 8 Ω
Maximaal uitgangsvermogen: 55 W × 4 (bij 4 Ω)

Algemeen
Stroomvereisten: 12 V DC-autoaccu (negatieve aarde)
Nominaal stroomverbruik: 10 A
Afmetingen: Ca. 178 mm × 100 mm × 139 mm (7 1/8 inch × 4 inch × 5 1/2 inch) (b/h/d)
Montageafmetingen: Ca. 182 mm × 111 mm × 120 mm (7 1/4 inch × 4 3/8 inch × 4 3/4 inch) (b/h/d)
Massa: Ca. 1,0 kg (2 lb 4 oz)
Inhoud van de verpakking:

Hoofdeenheid (1)
Onderdelen voor installatie en aansluitingen (1 set)
Afstandsbediening (1): RM-X170

Vraag de dealer om gedetailleerde informatie.
Ontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Aansluiting/installatie

Let op

Installeer dit apparaat niet in een auto die geen ACC-stand heeft. Het scherm van het apparaat wordt niet uitgeschakeld, zelfs niet nadat het contact is uitgeschakeld, en dit veroorzaakt ontlading van de batterij.
Leid alle massaleidingen naar een gemeenschappelijk massapunt.
Zorg ervoor dat de kabels niet bekneld raken onder een schroef of in bewegende onderdelen (bijv. stoelrails).
Schakel, voordat u de aansluitingen maakt, het contact van de auto uit om kortsluiting te voorkomen.
Sluit de gele en rode voedingskabels pas aan nadat alle andere kabels zijn aangesloten.
Zorg ervoor dat losse, niet-aangesloten kabels voor de veiligheid zijn geïsoleerd met isolatietape.
Kies de installatielocatie zorgvuldig, zodat het apparaat de normale rijhandelingen niet hindert.
Vermijd het installeren van het apparaat in gebieden die zijn blootgesteld aan stof, vuil, overmatige trillingen of hoge temperaturen, zoals in direct zonlicht of in de buurt van verwarmingskanalen.
Gebruik alleen de meegeleverde bevestigingsmaterialen voor een veilige en stevige installatie.

Opmerking over de voedingskabel (geel)
Wanneer u dit apparaat in combinatie met andere stereocomponenten aansluit, moet de ampèrage van het autocircuit waarop het apparaat is aangesloten hoger zijn dan de som van de zekeringampèrage van elke component.
Opmerking over installatie in auto's met een start-stopsysteem
Het apparaat kan opnieuw opstarten bij het starten van de motor vanuit de startstop. Schakel in dit geval het start-stopsysteem van uw auto uit.
Opmerking over installatie in auto's met een elektrische parkeerrem
Voor auto's met elektrische parkeerremmen werken sommige gerelateerde functies (zoals de videoblokkeringsfunctie) mogelijk niet goed.

Aanpassing van de montagehoek
Stel de montagehoek in op minder dan 30°.

Onderdelenlijst voor installatie

Deze onderdelenlijst bevat niet alle inhoud van de verpakking.

Aansluiting

Om kortsluiting te voorkomen, isoleert u de kabels met een afdekking of tape.
Houd er rekening mee dat het apparaat kan worden beschadigd als het verkeerd is aangesloten of door kortsluiting op de kabels.

*1 Niet meegeleverd
*2 Luidsprekerimpedantie: 4 Ω tot 8 Ω × 4
*3 RCA-penkabel (niet meegeleverd)
*4 Afhankelijk van het type auto, gebruikt u een adapter voor de afstandsbediening op het stuur (niet meegeleverd). Voor meer informatie over het gebruik van de afstandsbediening op het stuur, zie "De afstandsbediening op het stuur gebruiken".
*5 Afhankelijk van het type auto gebruikt u een adapter (niet meegeleverd) als de antenneconnector niet past.
*6 Of de microfooningangskabel nu in gebruik is of niet, leid deze zo dat deze de rijhandelingen niet hindert. Zet de kabel vast met een klem, enz., als deze rond uw voeten is geïnstalleerd.
*7 Voor meer informatie over het installeren van de microfoon, zie "De microfoon installeren".
*8 Voor meer informatie over het gebruik van een A/V-apparaat, zie "Een A/V-apparaat gebruiken".

Aansluitingen maken

Naar een gemeenschappelijk massapunt
Sluit eerst de zwarte massakabel aan en sluit vervolgens de gele en rode voedingskabels aan.
Naar de +12 V-voedingsterminal die altijd onder spanning staat
Zorg ervoor dat u eerst de zwarte massakabel aansluit op een gemeenschappelijk massapunt.
Naar de +12 V-voedingsterminal die onder spanning staat wanneer het contactslot in de accessoirestand staat
Zorg ervoor dat u eerst de zwarte massakabel aansluit op een gemeenschappelijk massapunt.
Naar de voedingsantennebesturingskabel of de voedingskabel van de antenneversterker
Het is niet nodig om deze kabel aan te sluiten als er geen voedingsantenne of antenneversterker is, of met een handbediende telescopische antenne.
Naar AMP REMOTE IN van een optionele eindversterker
Deze aansluiting is alleen voor versterkers en een voedingsantenne. Het aansluiten van een ander systeem kan het apparaat beschadigen.
Opmerking
Het duurt ongeveer 10 seconden om de uitvoer van REM OUT uit te schakelen nadat het apparaat is uitgeschakeld.
Naar het verlichtingssignaal van een auto
Zorg ervoor dat u eerst de zwarte massakabel aansluit op een gemeenschappelijk massapunt.
Naar de kabel van de parkeerrem schakelaar
De montagepositie van de kabel van de parkeerrem schakelaar is afhankelijk van uw auto. Zorg ervoor dat u de parkeerremkabel (lichtgroen) van de voedingskabels aansluit op de kabel van de parkeerrem schakelaar.
Naar de +12 V-voedingsterminal van de achterlichtkabel van de auto (alleen bij het aansluiten van de achteruitkijkcamera)

Aansluiting achteruitkijkcamera
Installatie van een achteruitkijkcamera (niet meegeleverd) is vereist voor gebruik.

Geheugenbehoud aansluiting
Wanneer de gele voedingskabel is aangesloten, wordt er altijd stroom geleverd aan het geheugencircuit, zelfs wanneer het contactslot is uitgeschakeld.

Luidsprekeraansluiting

Schakel het apparaat uit voordat u de luidsprekers aansluit.
Gebruik luidsprekers met een impedantie van 4 Ω tot 8 Ω en met voldoende belastbaarheid om schade te voorkomen.

De microfoon installeren

Om uw stem vast te leggen tijdens handsfree bellen, moet u de microfoon installeren.

Let op

Het is uiterst gevaarlijk als het snoer om de stuurkolom of versnellingspook gewikkeld raakt. Zorg ervoor dat het en andere onderdelen uw rijhandelingen niet hinderen.
Als er airbags of andere schokabsorberende apparatuur in uw auto aanwezig zijn, neem dan voor de installatie contact op met de winkel waar u dit apparaat hebt gekocht of met de autodealer.

Opmerkingen

Verwijder bij montage op het dashboard de zonneklepklem voorzichtig van de microfoon , en bevestig vervolgens de vlakke voet aan de microfoon .
Voordat u de dubbelzijdige tape aanbrengt, reinigt u het oppervlak van het dashboard met een droge doek.

De afstandsbediening op het stuur gebruiken

Bij gebruik van de afstandsbediening op het stuur
Installatie van de aansluitkabel RC-SR1 is vereist voor gebruik.

Om de afstandsbediening op het stuur in te schakelen, selecteert u [General] (Algemeen) > [Steering Control] (Stuurwielbediening) > [Custom] (Aangepast) > om de registratie uit te voeren.
Wanneer de registratie is voltooid, is de afstandsbediening op het stuur beschikbaar.

Opmerkingen over het installeren van de aansluitkabel RC-SR1

Zwart
Groen
Bruin

Voordat u gaat installeren, zet u het contact van de auto aan en controleert u of de bedieningsknoppen op het stuur correct werken.
Raadpleeg de ondersteuningssite voor meer informatie en sluit vervolgens elke kabel correct aan op de juiste kabels. Een onjuiste aansluiting kan het apparaat beschadigen.
- Klanten in Latijns-Amerika: https://www.sony.com/am/support
- Klanten in Azië-Pacific en het Midden-Oosten: https://www.sony-asia.com/support
Het wordt aanbevolen om de dealer of een ervaren technicus om hulp te vragen.

Bij gebruik van een adapter voor de afstandsbediening op het stuur
Afhankelijk van het type auto, gebruikt u een adapter voor de afstandsbediening op het stuur (niet meegeleverd).

Stel [Steering Control] (Stuurwielbediening) in [General] (Algemeen) in op [Preset] (Vooraf ingesteld).
De adapter voor de afstandsbediening op het stuur is ingeschakeld.

Een A/V-apparaat gebruiken

Installatie van een mini-jack A/V-kabel (niet meegeleverd) is vereist voor gebruik.

Sluit de geïnstalleerde mini-jack A/V-kabel aan op de Video Output-terminal van het A/V-apparaat.
Sluit niet aan op de Video Input-terminal van het A/V-apparaat.
Druk op HOME en tik vervolgens op [A/V IN].

Let op
Zorg ervoor dat u een mini-jack A/V-kabel (niet meegeleverd) gebruikt voor de bedrading. Het gebruik van andere kabels met verschillende bedradingsposities kan leiden tot gestoorde beelden en geluid.

L: Audio links (wit)
R: Audio rechts (rood)
V: Video (geel)
G: Aarde (massa)
Opmerkingen

Sluit alleen aan op de A/V IN-aansluiting van dit apparaat. Sluit niet aan op andere aansluitingen, zoals MIC IN of REMOTE IN.
Raadpleeg de instructies die bij uw A/V-apparaten zijn geleverd voor meer informatie over het aansluiten en gebruiken van het A/V-apparaat.

Installatie

Het apparaat in een Japanse auto monteren
Het is mogelijk dat u dit apparaat niet in sommige Japanse auto's kunt installeren. Raadpleeg in dat geval uw Sony-dealer.

Wanneer u dit apparaat op de vooraf geïnstalleerde beugels van uw auto monteert, gebruikt u de montageschroeven in de juiste schroefgaten op basis van uw auto: T voor TOYOTA en N voor NISSAN.

Opmerking
Om storingen te voorkomen, installeert u alleen met de montageschroeven .

Zekering vervangen
Wanneer u de zekering vervangt, zorg er dan voor dat u er een gebruikt die overeenkomt met de ampèrage die op de originele zekering staat vermeld. Als de zekering doorbrandt, controleer dan de stroomaansluiting en vervang de zekering. Als de zekering na vervanging opnieuw doorbrandt, kan er een interne storing zijn. Raadpleeg in dat geval uw dichtstbijzijnde Sony-dealer.

Voor de veiligheid moet u dit apparaat in het dashboard van de auto installeren, aangezien de achterkant van het apparaat heet wordt tijdens gebruik.
Zie "Aansluiting/installatie" voor meer informatie.
Het typeplaatje met de bedrijfsspanning, enz. bevindt zich aan de onderkant van het chassis.
De geldigheid van de CE-markering is beperkt tot alleen die landen waar deze wettelijk wordt gehandhaafd, voornamelijk in de landen van de EER (Europese Economische Ruimte) en Zwitserland.

Stel het apparaat niet bloot aan regen of vocht om brand of elektrische schokken te voorkomen.
Open de behuizing niet om elektrische schokken te voorkomen. Laat onderhoud alleen over aan gekwalificeerd personeel.

Slik de batterij niet in, gevaar voor chemische verbranding.
De afstandsbediening bevat een knoopcelbatterij. Als de knoopcelbatterij wordt ingeslikt, kan dit binnen 2 uur ernstige inwendige brandwonden veroorzaken en tot de dood leiden.
Houd nieuwe en gebruikte batterijen uit de buurt van kinderen. Als het batterijcompartiment niet goed sluit, stop dan met het gebruik van het product en houd het uit de buurt van kinderen.
Als u denkt dat batterijen zijn ingeslikt of in een deel van het lichaam zijn geplaatst, zoek dan onmiddellijk medische hulp.
Opmerking over de lithiumbatterij
Stel de batterij niet bloot aan overmatige hitte, zoals direct zonlicht, vuur of iets dergelijks.

Waarschuwing als het contact van uw auto geen ACC-stand heeft
Installeer dit apparaat niet in een auto die geen ACC-stand heeft. Het scherm van het apparaat wordt niet uitgeschakeld, zelfs niet nadat het contact is uitgeschakeld, en dit veroorzaakt ontlading van de batterij.

Geachte klant, dit product bevat een radiozender.
Raadpleeg de bedieningshandleiding van uw voertuig of neem contact op met de fabrikant van uw voertuig of uw voertuigdealer voordat u dit product in uw voertuig installeert.

Noodoproepen
Deze BLUETOOTH-handsfree voor in de auto en het elektronische apparaat dat is aangesloten op de handsfree werken met behulp van radiosignalen, mobiele en vaste netwerken, evenals door de gebruiker geprogrammeerde functies, die geen verbinding onder alle omstandigheden kunnen garanderen.
Vertrouw daarom niet uitsluitend op een elektronisch apparaat voor essentiële communicatie (zoals medische noodsituaties).

Over BLUETOOTH-communicatie

Microgolven die worden uitgezonden door een BLUETOOTH-apparaat kunnen de werking van elektronische medische apparaten beïnvloeden. Schakel dit apparaat en andere BLUETOOTH-apparaten uit op de volgende locaties, omdat dit een ongeluk kan veroorzaken.
- waar ontvlambaar gas aanwezig is, in een ziekenhuis, trein, vliegtuig of benzinestation
- in de buurt van automatische deuren of een brandalarm
Dit apparaat ondersteunt beveiligingsfuncties die voldoen aan de BLUETOOTH-standaard om een veilige verbinding te bieden wanneer de BLUETOOTH draadloze technologie wordt gebruikt, maar de beveiliging is mogelijk niet voldoende, afhankelijk van de instelling. Wees voorzichtig bij het communiceren met behulp van BLUETOOTH draadloze technologie.
Wij aanvaarden geen enkele verantwoordelijkheid voor het lekken van informatie tijdens BLUETOOTH-communicatie.

Als u vragen of problemen heeft met betrekking tot uw apparaat die niet in deze handleiding worden behandeld, neem dan contact op met uw dichtstbijzijnde Sony-dealer.

Referenties

https://www.sony.com/am/support

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Sony XAV-AX3200 Handleiding
